Обозначение дверей на чертежах по ГОСТу в разрезе: как выполняется маркировка

В любом здании одним из самых важных элементов является дверь. Поскольку строительный рынок предлагает большое разнообразие в выборе моделей, то, соответственно, обозначение дверей разных конструкций на чертежах по ГОСТу отличается, это же касается и маркировки. Очень важно, чтобы обозначение установленных моделей было правильно нанесено на схеме.

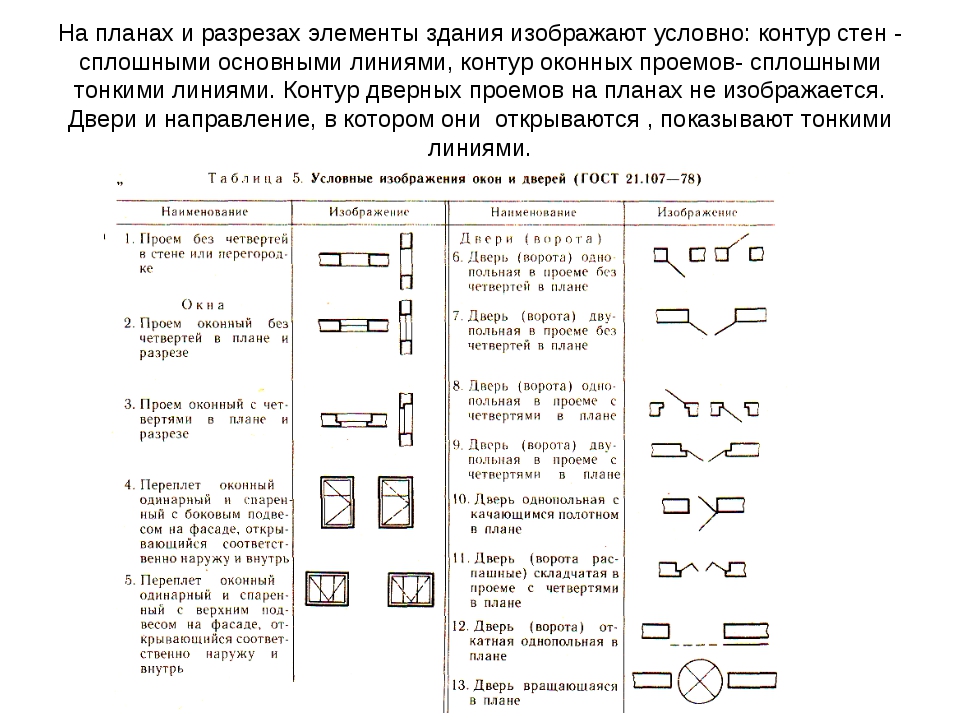

Условные обозначения дверей на чертежах согласно ГОСТу

На чертежах масштабом 1:50 и больше двери должны обозначаться обязательно. Пример схемы обозначения можно увидеть ниже:

Такое обозначение двери на чертеже должно присутствовать во всех схемах. Например, на таблице хорошо видно, что раздвижная система указана в виде прямоугольников с идущими к ним параллельными линиями, а вот распашная система рисуется с прямоугольниками и идущими под углом линиями и т.д.

Правила при составлении схем

На чертежах изображать двери необходимо в виде стенных проемов. Их запрещается заштриховывать, а наносить нужно в виде перпендикулярных линий. Кроме того, во время создания чертежа должны соблюдаться следующие правила:

• Основные линии должны быть толщиной не больше 0,8 мм;
• Надписи над обозначениями пишутся шрифтом №7;
• Пояснения к условным обозначениям пишутся шрифтом №5.

Кроме условного обозначения, определить полную характеристику двери, например, наличие порожка, тип конструкции, можно по маркировке. Она, согласно установленным нормативам, должна присутствовать на чертежах межкомнатных и входных дверей.

Как правильно выбрать?

Системы открывания пластиковых окон довольно разнообразны, поэтому при выборе пластикового окна нужно обращать внимание не только на дизайнерские особенности конструкции, но и на ее функциональность. Оцените, достаточно ли свободного пространства для открывания окна того или иного типа, какая ширина у оконного проема, часто ли нужно проветривать помещение. Изготовителем могут быть предложены разные варианты открывания пластиковых окон, он может помочь подобрать наиболее оптимальный для вашего помещения вариант, правильно рассчитает нагрузку на раму относительно оконного проема, учтет ваши требования к внешнему виду конструкции.

При покупке квартиры вы всегда сможете заранее продумать, где будет мебель. Зная условное обозначение открывания окон, вы легко сориентируетесь, как сделать помещение более функциональным.

Способ открывания окон играет важную роль при эксплуатации. Он влияет на удобство использования систем, имеет определенные особенности, которые требуется учитывать перед установкой выбранной конструкции.

Основные типы изделий

Маркировка дверей различной конструкции на чертежах по ГОСТу имеет следующую расшифровку:

• «Г». Состоит из одного или двух полотен и монтируется внутри здания. Изделие может собираться с коробкой, порожком и обкладками;
• «О». Похожи по своему типу с предыдущим вариантом, но дополнительно могут иметь стеклянные вставки;
• «К». Маятниковый тип, где дверь качается. Конструкция в основном состоит из двух полотен и с отсутствием порожка;
• «У». Входной тип изделия с усиленной рамой и полотном. Устанавливается при входе в частный дом или квартиру.

Маркировка конструкций

Как обозначаются двери различных конструкций на чертежах понятно, а теперь стоит разобраться с маркировкой. Компании по производству дверей изготавливают полотна различных размеров и это же в обязательном порядке должно быть указано в чертежах и маркировке.

Согласно ГОСТу, производитель указывает размеры полотна для того проема, для которого оно предназначено и это же указывается на схеме рядом со значком двери. Кроме того, модель изделия «О» или «Г» может иметь две створки неравные по ширине и тогда около дверей на чертеже по ГОСТу указываются дополнительные буквы «П» и «Л», что означает правое и левое полотно. Также если конструкция оснащена порожком, то это обозначается в виде буквы «П».

Как сделать оконные проемы на плане дома в Автокад (алгоритм)

Для создания оконных проемов в Автокад я воспосользовался следующим алгоритмом (вы можете использовать лубой удобный для вас способ создания оконных проемов на плане):

Вызываем команду Отрезок в Автокад и чертим первую стенку оконного проема.

Выделяем отрезок и активируем ручку. Выбираем опцию «Переместить» из контекстного меню редактирования объектов в Автокад ручками. Далее чтобы при перемещении отрезка на заданное расстояние сделать его копию, выберите опцию «Копировать». Скопируйте отрезок на расстояние 910 мм, т.е. на ширину оконного проема. Для отслеживания перпендикулярных углов, полярных углов в Автокад вам понадобится полярная привязка, либо режим ОРТО.

Выделите два отрезка на плане дома в Автокад, обозначающих оконный проем, и сгруппируйте их для удобства работы с оконным проемом и размещения его по позициям согласно плана первого этажа коттеджа. Сгурппировать объекты в Автокад вы можете из контекстного меню. Нажмите правую кнопку мыши и в контекстном меню выберите строку «Группа» — «Группа».

С помощью команд «Копировать» и «Повернуть» в Автокад расскопируйте оконные проемы и разместите согласно рисунка плана дома.

Дополнительные обозначения

Все условные обозначения дверей для внутренней установки на чертежах по ГОСТу расписаны, а вот что касается наружных конструкций, то здесь могут присутствовать следующие обозначения:

1. «С» − служебная;
2. «Н» − Изделие тамбурного типа или входные;
3. «Л» − Лазовая или люковая модель.

Если около дверей на чертеже по ГОСТу указана одна из перечисленных букв, то буквы, обозначающие тип конструкции, например, «Г», «О» и т.д. переносятся немного дальше.

Во время маркировки цифры обычно указываются на третьей позиции как на чертеже межкомнатных, так и входных конструкций. И в том, и другом случае цифры указывают на размер проемов. Как уже упоминалось, после них могут идти сразу же буквы, которые обозначают какие-либо второстепенные характеристики модели двери. Кроме вышеперечисленных, могут быть еще и следующие:

1. «Т» − трудносгораемая дверь;
2. «С» − сплошное заполнение модели;
3. «Ц» − имеет сплошное внутреннее заполнение, оснащена цилиндровым замком и порожком;
4. «Щ» − щитовая модель;
5. «П» − правая створка или порожек;
6. «Л» − левая створка;
7. «В» − влагостойкое полотно.

Если дверь металлическая, то в разрезе на чертеже ее штрихуют прямыми параллельными линиями с уклоном в 45 градусов, а вот расстояние между штрихами будет зависеть от масштаба плана. Если изделие деревянное, тогда его штрихуют круговыми линиями, то есть так, как идут волокна в дереве, показывая, таким образом, настоящее расположение слоев древесины в полотне.

Двери

Одними из наиболее распространенных элементов зданий и сооружений являются двери. Они могут иметь самую различную конструкцию, однако наиболее распространенными являются:

• Однопольные
• Двупольные
• Распашные
• Откатные

По материалу изготовления они классифицируются на:

• Деревянные
• Металлические
• Стеклянные

Для монтажа дверей в дверных проемах устанавливаются коробки. Если для этой цели используется древесина, то изготавливаются такие конструкции из брусков, а затем крепятся к стене. Деревянные полотна обычно выполняют из такого материала, как клееные щиты. Нередко для этой цели используется ДСП, которые отделываются облицовочными материалами.

Коробки металлических дверей и обвязка их полотен изготавливается из стальных оцинкованных холодногнутых профилей, которые впоследствии окрашиваются для придания конструкции эстетичного внешнего вида и защиты от коррозии. Дверное полотно металлических дверей имеет в своем составе один или два стальных листа, каркас и ребра жесткости.

Элементами конструкции полотен стеклянных дверей являются обвязка, выполненная из алюминиевого или стального профиля, и полотно, изготовленное из так называемого «сталинита» (то есть закаленного стекла, отличающегося повышенной прочностью).

Согласно действующим нормам и стандартам, все входные двери в здания и квартиры должны открываться наружу, то есть по направлению движения на улицу. Это необходимо для того, чтобы облегчить эвакуацию людей из зданий при наступлении различных чрезвычайных происшествий (например, пожаров).

Для крепления дверных коробок в проемах используются обработанные антисептиками деревянные пробки. Они устанавливаются непосредственно в железобетонные панели на стадии изготовлении этих конструкций. Если двери наружные, то они устанавливаются вместе с порогами, а если внутренние – то без них.

Чтобы на дверные коробки навесить дверные полотна, используются петли. Если дверь открыта настежь, то с петель ее очень легко и просто демонтировать. Для того чтобы избежать того, чтобы двери находились в открытом состоянии или же хлопали, используют специальные устройства, которые называются «дипломат». Они служат для того, чтобы держать дверь в закрытом состоянии, а если они открывается, то плавно, без ударов, в него возвращать. Кроме того, двери оснащаются врезными замками, защелками и ручками. Входные двери зачастую оборудуются кодовыми замками.

Пример обозначений на чертежах

Стоит на примере показать, как проводится расшифровка информации на чертежах деревянных конструкций:

1. ДК 24-19. «Д» указывает на то, что изделие является дверью, а «К» — качающийся тип. Первая цифра 24 означает высоту проема в 24 дм, а 19, соответственно, ширину в 19 дм;
2. ДО 24-15П. Двупольная правая дверь с порожком, а буква «О» означает, что конструкция стеклянная, либо с небольшими стеклянными вставками;
3. ДГ21-7ЛП. Изделие состоит из одного левого полотна, с порожком. Предназначено для высоты проема в 21 дм и ширины 7 дм.

Чертеж – это не просто рисунок с изделием, но и схема, где содержатся все данные для производства и эксплуатации. Для его разработки потребуется большой опыт инженера, чтобы правильно произвести обозначение раздвижных, распашных или складных моделей дверей на чертежах, указать все технические характеристики и прочее.

Измерение и определение размеров (ширины) оконных проемов на плане дома в Автокад

Восппользуйтесь инструментом «Расстояние» на классической панели инстументов «Сведения», либо из панели инструментов «Утилиты» на вкладке «Главная» ленты инструментов, тем самым вызвав команду «Дист» в Автокад. Измерьте ширину оконного проема. Его ширина получалась 932 мм.

Таким же образом измеряем ширину остальных оконных проемов на рисунке плана первого этажа коттеджа. Получаем значения ширины оконных проемов = 1190 , 2080 мм.

Ниже представлена картинка «Ширина оконных проемов для жилых помещений для наружных стен». Согласно данным ГОСТа размеры оконных проемов для плана нашего коттеджа принимается 910 мм, 1210 мм, 2110 мм.

Правила обозначения дверей на чертежах по ГОСТу

Содержание

1. Условные обозначения дверей на чертежах согласно ГОСТу
2. Правила при составлении схем
3. Основные типы изделий
4. Маркировка конструкций
5. Дополнительные обозначения
6. Пример обозначений на чертежах

Двери являются одним из важнейших элементов любого здания. Поскольку строительный рынок предлагает большое разнообразие в выборе моделей, маркировка дверей различных конструкций на чертежах ГОСТа варьируется соответственно, как и маркировка. Очень важно, чтобы маркировка установленных моделей была правильно нанесена на чертеж.

Условные обозначения дверей на чертежах согласно ГОСТу

Двери всегда должны быть обозначены на чертежах в масштабе 1:50 и выше. Пример схемы оценивания можно увидеть ниже:

Это обозначение двери на чертеже должно присутствовать на всех чертежах. Например, в таблице видно, что скользящая система обозначается прямоугольниками с параллельными линиями, а качающаяся система рисуется прямоугольниками и косыми линиями и т. д.

Правила при составлении схем

Двери должны быть нарисованы как проемы в стене. Они должны быть не заштрихованы, а нарисованы в виде перпендикулярных линий. Кроме того, при рисовании необходимо соблюдать следующие правила:

• Толщина основных линий не должна превышать 0,8 мм;
• Надписи над символами должны быть написаны шрифтом № 7;
• Пояснения к символам должны быть написаны шрифтом № 5.

Помимо обозначения типа, по маркировке можно определить полную спецификацию двери, например, порог, тип конструкции. Он должен присутствовать на чертежах внутренних и наружных дверей в соответствии с нормами.

Основные типы изделий

Обозначение дверей различной конструкции на чертежах ГОСТа имеет следующую расшифровку:

• «Г». Он состоит из одной или двух створок и собирается внутри здания. Изделие может быть собрано с рамой, порогом и окладом;
• «О». По типу похожи на предыдущий вариант, но могут дополнительно иметь стеклянные вставки;
• «К». Распашной тип, при котором дверь распахивается. Дизайн в основном состоит из двух створок и без порога;
• «У». Изделие входного типа с усиленной рамой и створкой. Устанавливается у входа в частный дом или квартиру.

Маркировка конструкций

Как обозначаются двери разной конструкции на чертежах, понятно, и теперь стоит разобраться в маркировке. Дверные компании производят двери разных размеров, и это также должно быть указано на чертежах и маркировке.

Согласно ГОСТу, производитель указывает размер полотна для проема, для которого оно предназначено, и это также указывается на схеме рядом с маркировкой двери. Кроме того, модель изделия ‘O’ или ‘G’ может иметь две неравные ширины, и тогда рядом с дверью на чертеже ГОСТа указываются дополнительные буквы ‘P’ и ‘L’ для обозначения правой и левой створки. Также, если конструкция оснащена порогом, это обозначается буквой «P».

Дополнительные обозначения

Все символы дверей для внутренней установки описаны в чертежах ГОСТа, но что касается наружных конструкций, то здесь могут присутствовать следующие символы:

• «C» — Сервис;
• «H» — Изделие типа тамбура или входа;
• «L» — Модель с лестницей или люком.

Если на чертеже ГОСТа возле двери указана одна из вышеупомянутых букв, то буквы, обозначающие тип конструкции, например, «Г», «О» и т.д., переносятся немного дальше.

При маркировке номера обычно указываются в третьей позиции на чертежах внутренних и входных конструкций. В обоих случаях цифры указывают на размер отверстий. Как уже упоминалось, за ними могут непосредственно следовать буквы, обозначающие любые вторичные признаки модели двери. В дополнение к вышеперечисленному, могут возникнуть следующие проблемы:

• «Т» — дверь с повышенной огнестойкостью;
• «C» — модель со сплошным заполнением;
• «С» — имеет сплошную внутреннюю перегородку, оснащена цилиндровым замком и порогом;
• «SCH» — модель панели;
• «P» — правая створка или порог;
• «L» — левая створка;
• «B» — влагостойкий лист.

Если ворота металлические, то на чертеже сечения они штрихуются прямыми параллельными линиями под углом 45 градусов, но расстояние между штрихами будет зависеть от масштаба плана. Если деталь изготовлена из древесины, то штриховка выполняется по кругу, т.е. по ходу волокон древесины, что отражает фактическое расположение слоев древесины в панели.

Пример обозначений на чертежах

Полезно показать на примере, как расшифровывается информация на чертежах деревянных конструкций:

• DK 24-19. Буква «D» указывает, что изделие является дверью, а буква «K» — тип листа. Первое число 24 указывает на высоту проема 24 дм, а 19 — на ширину 19 дм;
• DO 24-15P. Правосторонняя двустворчатая дверь с порогом, а буква «О» указывает на то, что конструкция стеклянная или с небольшими стеклянными вставками;
• DG21-7LP. Данный продукт состоит из одного левого дверного полотна с порогом. Он рассчитан на высоту проема 21 дм и ширину 7 дм.

Чертеж — это не только рисунок изделия, но и схема, содержащая все производственные и эксплуатационные данные. Требуется большой инженерный опыт, чтобы правильно обозначить на чертежах модели раздвижных, распашных или складных дверей, определить все технические характеристики и т.д.

Architectural Graphics 101 — Графики окон

Очевидно, я обжора для наказания, потому что серия Architectural Graphics 101 вернулась после неоправданно короткого времени, чтобы обсудить графики окон. Я знаю… Я тоже вся в трепете.

Графики в целом были в моем списке тем для этой серии с первого дня, и я думал о том, как подойти к ним, потому что их так много нужно учитывать: дверь, окно, отделка, освещение, сантехника и Кейсворк — это лишь некоторые из них. Я решил начать со скромного расписания окон, потому что оно относительно простое и даст мне возможность немного поговорить о составлении номенклатуры расписания.

(кстати, все изображения в сегодняшнем посте можно увеличить в новом окне, просто нажав на них)

быть из одной из ранних итераций проекта Modern Cabin. Я решил использовать этот проект в качестве учебного примера, потому что а) с ним знакомо очень много людей, и б) он хорошо задокументирован и содержит практически все типы расписаний, о которых я хотел бы поговорить… к расписанию окон. Я обвел красной рамкой часть этого листа, на которую буду смотреть сегодня; табличное расписание и графическое представление этого расписания — то, что мы обычно включаем.

Позвольте мне увеличить его и разбить на эти два различия –

Я думаю, что большинство людей могли бы сами разобраться в этом расписании, но я решил добавить некоторые дополнительные уточнения внизу. Я не думаю, что этот график — или его расположение — особенно уникален. Он состоит из списка окон, идентифицирует их по типу, определяет детали, связанные с этим конкретным окном, и любые специальные примечания или комментарии, которые, по нашему мнению, должны быть рассмотрены дополнительно.

Раньше у нас была колонка под названием «Грубый проем», которая представляла собой проем, который рамщик должен обрамлять для размещения нашего окна… но я нашел его бесполезным. Обычно оно было всего на 1/2 дюйма больше, чем само окно, и иногда мы могли менять производителя окон во время строительства для целей корректировки затрат, и у этого конкретного производителя окон могли быть другие требования к грубому открытию. Поэтому мы устранили его и возложили ответственность за координацию на подрядчика… и ни разу не услышали об этом ни слова.

Вторая часть нашего расписания окон — это графическая часть, которая обычно сопровождает табличные данные. Это не то, что я вижу слишком часто, и причина, по которой это здесь, заключается в том, что я получил отзывы от генеральных подрядчиков о том, что им это понравилось, и они почувствовали, что это добавило ясности, которую не давали табличные данные. Первоначально я рисовал графическую часть окон только тогда, когда в наших более современных проектах у нас были окна, построенные из палочек. Это окна, которые строятся из стандартных оконных секций и вырезаются по размеру на стройплощадке… они, так сказать, не «выходят из коробки». Сейчас достаточно производителей окон, которые продают современные профильные металлические окна, и мы редко делаем окна «из палочек», и вы могли бы подумать, что этот графический раздел был бы ненужным.

Я добавил на ваше рассмотрение несколько мыслей, выделенных красным, почему они необходимы и почему мои выглядят именно так.

Следующим этапом является рассмотрение того, как эти окна выглядят в плане, фасаде, разрезе и т. д., что помогает скоординировать их размещение в проекте.

Вы, возможно, помните этот конкретный план из недавнего поста «Простая колода»… Я вернул его в редкой визуальной связности поста в блоге. На самом деле, для сегодняшнего поста очень важно указать одни и те же окна повсюду и то, как они отображаются на всех видах различных типов рисунков, и как теги окон отражаются на этих рисунках.

На виде в плане мы используем шестиугольник в качестве формы для наших тегов окна, который должен быть тегом направления, за исключением того, что мы еще не выяснили, как повернуть его в Revit. Все теги центрируются на окнах, а затем мы измеряем центр этого тега (удобно не показано здесь, потому что я отключил все размеры, когда делал этот рисунок для стойки палубы!)

Это то же самое внешний вид, который вы могли бы увидеть на виде сверху, который я вам только что показал. Очевидно, что все теги окон были выделены красным цветом и по-прежнему расположены по центру каждого окна. В старые добрые времена мы бы никогда не показывали теги в нескольких местах — этот уровень избыточности просто увеличил бы вероятность того, что что-то изменится, и если вы не нашли/не смогли найти все теги, вы только что создали координацию. проблема. Последний раз, когда я проверял, был 21 век, и такого рода проблемы координации больше не беспокоят.

Это разрез здания по центру кабины, и вы можете видеть, что теги окон также отображаются на этих рисунках. Я мог бы легко отключить их, когда мы рисуем эти рисунки, но я не могу придумать причину, по которой я мог бы сделать что-то подобное. Пока рисунок разборчив, я буду помещать в него столько информации, сколько считаю нужным.

Мне было бы интересно узнать, делает ли кто-нибудь что-то, заметно отличающееся от того, что я показал здесь, кроме проблемы избыточности (надеюсь, я достаточно рассмотрел ее). Вы знаете, как я люблю, когда мне доказывают неправоту.

Cheers,

ps — если вам нравится эта серия, вы можете перейти сюда, чтобы найти все посты Architect Graphics 101, которые я подготовил

еще лучшие материалы из жизни архитектора Deck
