Какие существуют виды открывания пластиковых окон

Схема открывания окон является достаточно важным элементом, помогающим сориентироваться, как ставить мебель и вообще сделать жилье более комфортным. Она может отображаться на планах; створки могут быть распашными или раздвижными, открываться в разные стороны. Мы расскажем подробнее, какие типы окон бывают и как они отражаются на бумаге.

Как могут открываться створки?

Виды открывания пластиковых окон довольно разнообразны, что позволяет использовать окно в любом интерьере, делая его наиболее практичным и функциональным. Большинство пластиковых конструкций открывается внутрь помещения. Кроме этого, верхнюю их часть можно потянуть на себя и поставить в режим зимнего проветривания. Однако это наиболее привычный и стандартный способ, открывание пластиковых окон может осуществляться и по другим схемам:

• Глухая створка. Чаще всего устанавливаются в магазинах или жилых помещениях как дополнительное окно. Такая створка не открывается, не позволяет проветривать помещение. На схеме такое окно будет обозначено прямоугольником с крестом в центре.
• Поворотные виды открывания окон более популярны. Оконная створка может поворачиваться, чаще внутрь, но на некоторых конструкциях она открывается наружу. Обычно такие делают под заказ, так как встречаются они достаточно редко. Одна сторона такого окна держится на петлях, вторая закрывается при помощи ручки, при повороте которой по своей оси фурнитура меняет положение, позволяя открывать створку или ставить ее в нужное положение. Обозначение открывания окон на плане довольно простое: это прямоугольник, внутри которого находится треугольник. Его основание показывает на ту сторону, где находятся петли, а вершина направлена на сторону, где находится ручка. Он может смотреть влево или вправо в зависимости от того, в какую сторону открывается створка.
• Откидные конструкции. Окно открывается поворотом ручки, но отделяется верхняя часть створки, довольно редко встречаются полностью откидные варианты. Обычно это режим зимнего проветривания, и такой способ открывания комбинируется с распашным. Если окно открывается только на себя, то на схеме оно будет отражено в виде равнобедренного треугольника, находящегося в прямоугольнике.
• Подвесной способ является довольно интересным. Открываться в этом случае будет нижняя часть конструкции, а петли находятся сверху, однако пользоваться таким окном надо осторожно, легко прищемить пальцы. Открывание окон данного типа на чертежах выглядит, как и в предыдущем варианте, но треугольник будет перевернут.
• Если окно поворотное и перемещается по вертикальной оси, оно может отодвигаться влево или вправо, при этом становится поперек рамы, поэтому часть створки останется в помещении, а часть будет выглядывать на улицу. Это достаточно удобно, если внутри комнаты нет достаточного пространства для распашной створки, например, стоит мебель или имеется стена, о которую она будет цепляться. На схеме такое окно будет обозначаться как прямоугольник, в центре которого галка со стрелкой. Стрелочка показывает, в какую сторону смещается створка. Однако такие окна не очень удобно открывать, поэтому они встречаются нечасто, и не все компании изготавливают такие модели.
• Поворот по горизонтальной оси. Система похожа на рассмотренную выше, однако если в первом варианте створка становится поперек стены, то в этом она ложится параллельно подоконнику. Обозначение открывания окон на чертежах тоже схоже, но стрелка расположена вертикально.
• Раздвижной. Такое окно используется достаточно часто, если в помещении нет места для открывания створок. Кроме этого, это популярная система для балконного остекления, поэтому встретить ее можно довольно часто. Такое окно не требует дополнительной фиксации, при этом может открываться на любую ширину. Можно сделать достаточно большой оконный проем без перегородок, чего нельзя добиться при распашном способе. Такие типы открывания окон на схеме обозначаются предельно просто – в виде прямоугольника с горизонтальной стрелкой; в какую сторону она показывает, в ту сторону и сдвигается створка.
• Складной способ; он же может называться гармошкой. Данные варианты открывания окон широко применяются в тех случаях, когда оконный проем достаточно большой, но требуется, чтобы он открывался максимально и не имел перегородок. Створки при открывании заходят одна за одну, как отсеки гармошки, и становятся параллельно или поперек стены в зависимости от конструкции. Это довольно удобный способ, так как створки можно не только сложить так, чтобы они занимали минимум пространства, но и использовать не все сразу, что позволяет открывать оконный проем на нужную ширину. В интерьере такая конструкция смотрится достаточно оригинально и современно. Такой тип открывания пластиковых окон на схеме будет обозначен волнообразной стрелкой, по направлено которой сдвигается конструкция.

Нестандартные обозначения открывания окон

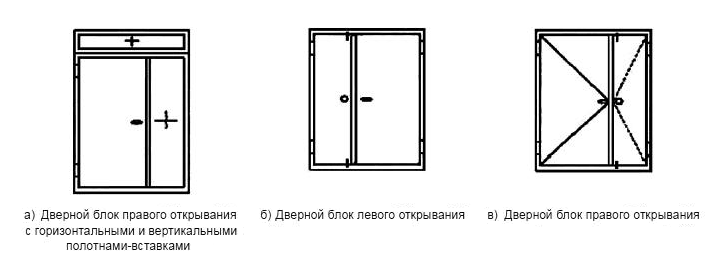

Обозначение открывания окон

Как правильно выбрать?

Системы открывания пластиковых окон довольно разнообразны, поэтому при выборе пластикового окна нужно обращать внимание не только на дизайнерские особенности конструкции, но и на ее функциональность. Оцените, достаточно ли свободного пространства для открывания окна того или иного типа, какая ширина у оконного проема, часто ли нужно проветривать помещение. Изготовителем могут быть предложены разные варианты открывания пластиковых окон, он может помочь подобрать наиболее оптимальный для вашего помещения вариант, правильно рассчитает нагрузку на раму относительно оконного проема, учтет ваши требования к внешнему виду конструкции.

При покупке квартиры вы всегда сможете заранее продумать, где будет мебель. Зная условное обозначение открывания окон, вы легко сориентируетесь, как сделать помещение более функциональным.

Способ открывания окон играет важную роль при эксплуатации. Он влияет на удобство использования систем, имеет определенные особенности, которые требуется учитывать перед установкой выбранной конструкции.
