обозначение на развертке и в плане, отметка низа в марке и спецификации — Ревит с нами

Отверстия в стенах — известная проблема Revit. Конечно, есть «Проем в стене», но нам, помимо собственно отверстия в 3D, еще нужно обозначение проема на развертке стены, спецификации и марки отверстий с указанием размеров и отметки низа отверстия, а также обозначение отверстия на планах.

Всё это можно получить, если сделать специальные семейства для отверстий. Условное обозначение нарисуем внутри самого семейства, в спецификации и марки будем выводить общие параметры.

Подготавливаем семейство

Но сразу видно, что будут сложности:
— обозначение в плане не будет отображаться, если отверстие находится выше или ниже секущего диапазона;
— параметр «Смещение по высоте» не выводится в марки и спецификации.
Стандартным функционалом Revit это не решить, но используем плагины/скрипты.

Семейство для отверстия будем делать «На основе стены» в категории «Обобщенные модели» (можно использовать «Окна» или «Двери», но сейчас рассмотрим такой вариант).

Для начала будут нужны общие параметры «Рзм.Ширина» и «Рзм.Высота». Перейдем на фасад «Сторона размещения», добавим плоскости, размеры назначим на опорные плоскости:

И нарисуем проем, привязав границы к плоскостям:

Выберите созданный проем и включите для него прозрачность:

Теперь нужно сделать обозначение проема. Я обычно делаю его вложенным семейством «Элемента узла». Создадим такое семейство, опорные плоскости и параметры для ширины-высоты — всё стандартно. Создаю «цветовую область», для начала две линии, привязываю их:

Привязываю концы линий:

Теперь дорисовываю две линии обозначения и создаю параметр «Смещение обозначения».

Сделаю формулу для параметра, чтобы обозначение выглядело адекватно для отверстий разного размера, например так:

 if(Высота > Ширина, Ширина / 3, Высота / 3)

Посмотрите, как будет изменяться обозначение при разных размерах отверстия.
Загружаем обозначение в семейство проема, связываем параметры ширины-высоты, привязываем обозначение к опорным плоскостям:

Попробуйте изменить размеры и посмотреть, правильно ли срабатывает обозначение:

Далее нужны еще три общих параметра — «Рзм. ВысотаБазовогоУровня», «Рзм.СмещениеОтУровня», «Рзм.ОтметкаРасположения». Все три параметра добавляем в семейство, ставим их «по экземпляру». Можете взять эти параметра из моего файла общих параметров с Яндекс-диска.
Для «Рзм.ОтметкаРасположения» пишем формулу:

Сохраняем семейство как «231_Отверстие прямоугольное (ОбщМод_Стена)» и загружаем в проект.

Вывод отметки отверстия

Да, не все параметры семейства мы можем использовать в марках и спецификациях, но не беда: можно воспользоваться Dynamo UPD: актуальный способ — плагин Bim-Starter Высотные отметки.

Скрипт просто переносит значение из «Смещение от уровня» в «Рзм.СмещениеОтУровня», а высоту уровня, на котором стоит отверстие — в «Рзм.ВысотаБазовогоУровня». А далее уже само семейство обработает эти параметры.

Создам марку с выводом отметки отверстия:

Обозначение в плане

Используем следующую особенность: если в 3D-семейство загружено аннотативное семейство (элемент узла или типовая аннотация), то в проекте мы увидим эту вложенную аннотацию, разрезав семейство в любом месте. Делаем: cоздаем семейство «Элемента узла» с нужным обозначением в плане

В семействе обозначения нужны будут параметры «Толщина стены» и «Ширина отверстия»:

Загружаем обозначение в семейство отверстия и устанавливаем на плане. Связываем параметр ширины обозначения с соответствующим параметром отверстия, а для связывания толщины стены используем «Параметр для отчета». Создадим в семействе отверстия параметр «ТолщинаСтеныОтчет», включим опцию «Для отчетов»:

Повесим этот параметр на грани условной стены (выбирайте через tab именно грань стены, а не что-то другое, а то работать не будет), параметр «Толщины стены» у обозначения связываем с этим новым параметром:

Теперь при установке семейства оно автоматически определит толщину стену и нужным образом изменит обозначение.
Также не забываем привязать обозначение к центру отверстия.

Теперь вспоминаем про задачу. Секущий диапазон плана обычно делают на высоте 1-1.5м, а отверстие может располагаться под потолком на высоте 2м и не попадет в секущий диапазон.

Но мы увидим обозначение, если разрежем семейство отверстия горизонтально в любом месте, значит, надо как-то сделать так, чтобы часть семейства доходила до секущего диапазона. Нарисуем на «Виде спереди» невидимую линию, а удлинение этой линии сделаем равным параметру «СмещениеОтУровня»:

Верх линии привязываю к опорному уровню, а линию делаю невидимой.

Размещаю отверстия как обычно, запускаю плагин — и невидимая линия будет удлиняться точно до уровня пола текущего этажа, гарантированно пересекать секущий диапазон и появляться на планах:

Качаем проект с семействами, марками и спецификацией и скрипт Dynamo (выбирайте Макросы/Отметки отверстий).

Я тут очень сжато рассказал идею, только чтобы был понятен принцип. Настроенные семейства, спецификации и марки смотрите в шаблоне КЖ/КМ.

Как показывать двери на плане

Содержание

Toggle

§ 34. Условные изображения и обозначения на архитектурно-строительных чертежах

34. 1. Изображение элементов зданий. Любое здание состоит из конструктивных элементов, имеющих свои название, назначение, форму, размеры и другие данные. На чертежах они обозначаются графически условно. Но прежде чем рассмотреть эти условные обозначения, посмотрите рисунок 205, где указаны некоторые части и элементы здания. Уяснив их функции, вам легче будет читать изображения этих элементов здания на чертежах.

А теперь приведем изображения некоторых элементов здания.

Оконные и дверные проемы. На рисунке 206 приведены условные графические обозначения и наглядные изображения оконных, дверных проемов на разрезах и планах зданий. Как видите, на разрезах стены изображают сплошными основными линиями, оконные проемы — сплошными тонкими линиями. На планах в местах дверных проемов линий не проводят, но показывают полотно двери и направление, куда открывается дверь. На вертикальных разрезах в местах дверных проемов проводят тонкие линии.

Обрыв стен показывают тонкими волнистыми линиями.

Лестничные клетки. На рисунке 207 приведено условное изображение лестницы: лестничный марш в сечении (рис. 207, а), нижний марш в плане (рис. 207, б), промежуточный марш (рис. 207, в), верхний марш (рис. 207, г).

Линия со стрелкой на конце показывает направление подъема лестничного марша. Начинается она кружком, расположенным на изображении площадки этажа.

34.2. Обозначения на архитектурно-строительных чертежах. При выполнении архитектурно-строительных чертежей применяют графические условные обозначения многих других элементов зданий, дымовых и вентиляционных каналов, санитарно-технического, бытового и другого оборудования, мебели и пр.

Все условные графические обозначения представляют собой упрощенные изображения внешнего вида оборудования. Рассмотрим некоторые примеры.

Отопительные устройства, санитарно-техническое оборудование. Рисунок 208 содержит условные обозначения и соответствующие поясняющие надписи отопительных устройств, санитарно-технического оборудования.

Все условные изображения обводят тонкими линиями. Выполняют их в принятом для данного чертежа масштабе.

Обозначение материалов в сечениях. На рисунке 209 показаны установленные стандартом некоторые графические обозначения материалов в сечениях (в дополнение к тем, которые приведены на рис. 148).

В строительных чертежах допускается на сечениях небольшой площади любой материал обозначать как металл или вообще не применять обозначение, дав поясняющую надпись на поле чертежа.

34.3. Чертежи коммуникаций (от лат. kommunikatio — связь, путь сообщения) входят в состав документации на строительство каждого объекта. Они включают чертежи и схемы различных санитарно-технических устройств и электрического оборудования.

Чертежи и схемы коммуникаций выполняют на генеральных планах, вертикальных разрезах, планах этажей и пр. Они могут существовать и как самостоятельные документы.

На санитарно-технические работы выполняют чертежи и схемы отопления, вентиляции, водопровода, канализации, газоснабжения и др. ; на электротехнические работы — схемы электроосвещения, радио- и телефонных сетей, размещения электрооборудования и др. На схемах таких коммуникаций используют установленные стандартом графические обозначения деталей трубопроводов, санитарно-технических приборов, аппаратуры, теплотехнических средств и т. п.

Внутренние (т. е. находящиеся в здании) сети водопровода, канализации и др. выполняют на отдельных чертежах. Часто схематическое изображение сетей сопровождают аксонометрической проекцией.

По условным графическим обозначениям определяют названия всех изображенных приборов, их назначение и размещение.

Схема, как и сборочный чертеж, содержит изображение составных частей того или иного изделия и существующих между ними связей. Но на схеме входящие в изделие детали показывают абстрактными графическими условными знаками. Схема — это тоже графический конструкторский документ. Его выполняют на листах стандартного формата с вычерчиванием рамки и основной надписи, но без соблюдения масштаба.

Схемы позволяют определить принципы работы изделия, его наладку, контроль за работой и пр. Схемы включают в технические описания и в инструкции по эксплуатации приборов и механизмов, широко применяют для пояснения устройства и принципа действия различных бытовых приборов.

В зависимости от элементов, входящих в состав показываемых на схемах изделий, схемы делят на кинематические, электрические, гидравлические и др.

34.4. Чтение чертежей. Порядок и последовательность чтения тех или иных строительных чертежей зависит от типа чертежа. Чтение генерального плана начинают с определения его масштаба, границ участка, ориентации его относительно сторон света. По экспликации и чертежу выявляют наличие изображенных зданий, подъездов и пр.

Чертежи зданий и сооружений читают в такой последовательности.

1. По основной надписи определяют название здания или сооружения, его назначение.
2. По чертежам устанавливают количество изображений (фасады, планы, разрезы), их масштаб, общие конструктивные и архитектурные особенности здания.
3. По фасадам и разрезам определяют общую высоту здания, конструкцию крыши, фундамента, высоту этажей, дверей, окон, толщину стен, перекрытий, другую информацию о взаимном расположении и конструкции частей здания.
4. По плану выясняют расположение дверей, окон, санитарно-технического и другого оборудования в жилых и нежилых помещениях, их площади и пр.

Рассмотрим для примера чертеж летнего дачного домика из кирпича с мансардой (рис. 210).

Проект содержит фасад здания, план первого этажа, план мансарды, один из разрезов (1—1). Изучив чертежи, можно сделать вывод, что вход в дом осуществляется с открытого пространства (см. изображение крыльца на плане 1-го этажа). В мансарду можно попасть по винтовой лестнице с поворотом на 90°.

На первом этаже — две изолированные жилые комнаты площадью 8,85 и 7,65 м 2 . Вход в них — с веранды, площадь которой равна 8,82 м 2 . На мансарде также есть жилая комната. Ее площадь — 8,45 м 2 .

Отопление печное. Под фундамент использованы ленточные монолитные блоки, перекрытие — из древесины, крыша — из мягкой черепицы.

Рассмотрите сами по фасаду, планам и разрезам расположение дверей, окон, определите габаритные размеры строения, его высоту, высоту пола мансарды и др. Обратите внимание, что на рисунке показан тот фасад дома, который дает его вид сзади.

Задание 46. По заданию учителя выполните с натуры план классной комнаты (помещения мастерской, жилой комнаты и др.).

Размеры помещения определите обмериванием. На плане следует указать необходимые размеры, а также площадь помещений, нанести изображения окон, дверей, мебели. Можно использовать иллюминовку (раскрашивание).

При выполнении работы используйте условные обозначения, принятые на архитектурно-строительных чертежах.

Задание 47. Пользуясь рассмотренной ранее последовательностью, прочитайте архитектурно-строительный чертеж (рис. 211), на котором дан проект одноэтажного одноквартирного трехкомнатного жилого дома.

На плане здания показаны: 1 — передняя, 2 — общая комната, 3 — спальни, 4 — кухня, 5 — ванная, 6 — туалет, 7 — кладовая, 8 — коридор, 9 — сушильный шкаф, 10 — топочная, 11 — холодная кладовая; а также указаны площади каждого помещения.

Условные обозначения, применяемые в архитектурно-строительных чертежах

В архитектурно-строительных чертежах с целью придания им большей ясности, наглядности и удобочитаемости применяют условные графические обозначения по ГОСТ 5401-50 для строительных материалов, элементов зданий, санитарно-технического оборудования и др., что дает возможность сократить поясняющие надписи на чертежах.

Условные обозначения

Условные обозначения строительных материалов, наиболее часто
применяемых при строительстве зданий.

На рисунке приведены условные обозначения некоторых строительных материалов, наиболее часто применяемых при строительстве зданий.

Кирпичную или каменную кладку обозначают в разрезе на чертежах прямыми параллельными штрихами с уклоном 45° к горизонту. Расстояния между штрихами зависят от масштаба чертежа. В мелких чертежах принимают промежутки около 1 мм, в крупных — увеличивают их до 2 — 2,5 мм. Кладку из огнеупорного кирпича штрихуют в квадратную клетку.

Металлические части сооружений в разрезе на чертежах крупного масштаба штрихуют так же, как и кирпич, но немного гуще. На чертежах мелкого масштаба и вообще при толщине разрезанной детали на чертеже меньше 2 мм делают сплошную черную заливку тушью.

Деревянные части в поперечном разрезе (с торца) штрихуют круговыми и радиальными линиями, а в продольном разрезе штрихуют так, как идут волокна в дереве, и изображают действительное расположение слоев древесины в натуре. Деревянные части, не попадающие в разрез, не штрихуют.

Тонкие слои различных изолирующих и прокладочных материалов (толь, картон, пробка, асбест, пенька, асфальт и т. п.) изображают сплошной черной заливкой с пояснительной надписью.

Бетон изображают точками с кружками неправильной формы между ними. Кружки выполняют пером от руки. Если соприкасаются два слоя разного состава, то их разделяют горизонтальной линией. Состав бетона обозначают надписями. Железобетон, т. е. бетон, усиленный заделанными в него железными прутьями (арматурой), обозначают обыкновенной штриховкой и кружками.

Воду изображают прерывистыми горизонтальными параллельными штрихами, причем промежутки между ними увеличивают по мере удаления от поверхности.

Стены и перегородки изображают двумя параллельными линиями, пространство между которыми заштриховывают тонкими косыми линиями (под углом 45°), иногда заливают тушью, а иногда оставляют без штриховки и заливки.

Окна и двери изображают в виде стенных проемов соответствующих размеров, которые не заштриховывают, а изображают в виде параллельных линий для рам и перпендикулярных для дверных створок. Отворяющаяся часть двери называется дверным полотном.

Двери могут состоять из одного и двух дверных полотен — однопольные или двухпольные. Если полотна имеют разную ширину, то дверь полуторапольная.

Изображение окон и дверей на чертежах

Изображение окон и дверей на чертежах:

а — наружная дверь;
б — внутренняя дверь;
в и г — окна;
д — наружная дверь;
е — дверь однодольная;
ж — дверь двупольная;
з — окно.

Лестницы бывают внутренние, если они находятся в особом закрытом помещении, называемом лестничной клеткой, наружные (входные) и служебные (подвальные, чердачные и др.). Каждая лестница состоит из наклонных частей, называемых маршами, и горизонтальных площадок.

Марши состоят из ступеней, укладываемых по косоурам, и перил, укрепленных на ступенях. В ступенях различают их ширину, называемую проступью, и высоту — подступенок. Уклон маршей определяется отношением высоты марша к его горизонтальной проекции. Чем круче лестница, тем она труднее для подъема.

Для жилых домов уклоны принимаются 1:1,5 — 1:1,75, для чердачных лестниц 1:1, для подвальных лестниц 1:1,25. Лестница является более удобной, если подступенок высотой 15 см, а проступь 30 см.

Санитарные устройства, т. е. ванны, души, раковины, умывальники и др., изображены на рисунке.

Изображение санитарных устройств на чертеже

Отопительные приборы — печи — показывают в плане контуром их действительных очертаний (круглые, угловые, прямоугольные, кухонные очаги, ванная колонка). Как правило, между печью и стеной оставляют свободное пространство, называемое отступком, размером 8 — 10 см, заделанное с боков в 1/4 или 1/2 кирпича.

Изображение отопительных приборов на чертеже

У печей, расположенных в деревянных стенках или перегородках, устраивают разделку в один кирпич.

«Справочник помощника санитарного врача
и помощника эпидемиолога»,
под ред. члена-корреспондента АМН СССР
проф. Н.Н.Литвинова

Правила обозначения дверей на чертежах по ГОСТу

В любом здании одним из самых важных элементов является дверь. Поскольку строительный рынок предлагает большое разнообразие в выборе моделей, то, соответственно, обозначение дверей разных конструкций на чертежах по ГОСТу отличается, это же касается и маркировки. Очень важно, чтобы обозначение установленных моделей было правильно нанесено на схеме.

Условные обозначения дверей на чертежах согласно ГОСТу

На чертежах масштабом 1:50 и больше двери должны обозначаться обязательно. Пример схемы обозначения можно увидеть ниже:

Как изобразить (отобразить) дверные проемы, двери на плане дома в Автокад

Измерение и определение размеров (ширины) дверных проемов на плане дома Автокад

Вызовите команду “Дист” в Автокад из классической панели инструментов “Сведения” кнопка “Расстояние” или во вкладке “Главная” панели инструментов “Утилиты” кнопка “Расстояние” и измерьте ширину дверных проемов на плане дома Автокад. Размер (ширина) дверного проема на плане получилась 718 мм.

Таким же образом измеряем ширину остальных дверных проемов на рисунке плана первого этажа коттеджа. Получаем значения ширины (размеров) дверхных проемов проемов = 718 , 1524 мм.

Ниже представлена картинка стандартных размеров дверных проемов “Размеры дверных проемов в стенах”. Согласно данным ГОСТа размеры дверных проемов для плана коттеджа принимаются 710 мм (я выбрал размер дверного проема в доме 810 мм), 1510 мм.

Как сделать дверные проемы на плане дома в Автокад (алгоритм)

Для создания дверных проемов в Автокад я воспосользовался следующим алгоритмом (вы можете использовать лубой удобный для вас способ создания дверных проемов на плане):

Выберите инструмент “Отрезок” в панели инструментов “Рисование” во вкладке “Главная” ленты инструментов и начертите первую стенку дверного проема.

Выберите инструмент “Копировать” в панели инструментов “Редактирование” во вкладке “Главная” ленты инструментов и скопируйте стенку дверного проема на расстояние 810 мм, т.е. на величину ширины дверного проема.Для отслеживания перпендикулярных углов, полярных углов в Автокад вам понадобится полярная привязка, либо режим ОРТО.

Выделите два отрезка, обозначающих дверной проем на плане дома, и сгруппируйте их для удобства работы с дверным проемом и размещения его по позициям согласно плана первого этажа коттеджа. Сгурппировать объекты в Автокад вы можете из контекстного меню. Нажмите правую кнопку мыши и в контекстном меню выберите строку “Группа” – “Группа”.

С помощью команд “Копировать” и “Повернуть” в Автокад расскопируйте дверные проемы и разместите согласно рисунка плана дома.

Обозначение (изображение) дверных проемов на плане дома в Автокад, толщина линий

Мы построили дверные проемы на плане дома в Автокад, но на этом обозначение (изображение) их на плане дома не заканчиваются. Дело в том, что требуется еще соблюсти на плане толщину линий стен в дверных проемах!

Чтобы не перечерчивать стены дома, которые проходят непосредственно в дверхных проемах, разорвите их в точке специальных инструментом “Разорвать в точке” команды “Разорвать” в Автокад.

Для удобства изменения толщины линий стен с толстой на сплошную тонкую, проходящих в дверных проемах, используйте инструмент “Копирования свойств” в Автокад.

Стены проходящие в дверных проемах перенесите на слой “Помещения”. Все необходимые слои для вычерчивания “Плана дома в Автокад” мы создали в уроке по настройке Автокад для выполнения архитектурно-строительных чертежей.

Как условно обозначить двери на чертеже плана дома (коттеджа)

Условное обозначение дверей на плане – створка двери равняется ширине дверного проема и октрывается на 30 градусов.

Как начертить (нарисовать) дверь на плане дома в Автокад (алгоритм)

Выделите часть стены проходящей в дверном проеме, которую мы оставили чтобы в будущем наша штриховка из помещений не вытекала.

Активируйте ручку отрезка щелчком мыши по ней (сморите рисунок). Щелкните правой кнопкой миши на свободном месте чертежа и из контекстного меню выберите строку “Повернуть”. Укажите угол поворота 30 градусов.

Вызовите инструмент “Дуга” из классической панели инструментов “Рисование” кнопка “Дуга” или во вкладке “Главная” панель инструментов “Рисование” кнопка “Дуга с пособом построения “Начало, центр, конец”. Начертите дугу как показано на рисунке.

Обозначение двери на плане дома в Автокад сделали. Теперь расскопируйте дверь с помощью инструмента “Копировать” по всем дверным проемам плана первого этажа дома, а чтобы было проще работать с обозначением двери, сгруппируйте объекты двери. Выделите объекты двери (отрезок, дуга) и щелкните правой кнопкой мыши. Из контекстного меню выбрети естроку “Группа” – в расскрывающемся списке строку “Группа”.

Используемые команды и инструменты Автокад для создания дверных проемов, дверей на плане дома (коттеджа):

Условные обозначения, применяемые в архитектурно-строительных чертежах

В архитектурно-строительных чертежах с целью придания им большей ясности, наглядности и удобочитаемости применяют условные графические обозначения по ГОСТ 5401-50 для строительных материалов, элементов зданий, санитарно-технического оборудования и др. , что дает возможность сократить поясняющие надписи на чертежах.

Условные обозначения

Условные обозначения строительных материалов, наиболее часто
применяемых при строительстве зданий.

На рисунке приведены условные обозначения некоторых строительных материалов, наиболее часто применяемых при строительстве зданий.

Кирпичную или каменную кладку обозначают в разрезе на чертежах прямыми параллельными штрихами с уклоном 45° к горизонту. Расстояния между штрихами зависят от масштаба чертежа. В мелких чертежах принимают промежутки около 1 мм, в крупных — увеличивают их до 2 — 2,5 мм. Кладку из огнеупорного кирпича штрихуют в квадратную клетку.

Металлические части сооружений в разрезе на чертежах крупного масштаба штрихуют так же, как и кирпич, но немного гуще. На чертежах мелкого масштаба и вообще при толщине разрезанной детали на чертеже меньше 2 мм делают сплошную черную заливку тушью.

Деревянные части в поперечном разрезе (с торца) штрихуют круговыми и радиальными линиями, а в продольном разрезе штрихуют так, как идут волокна в дереве, и изображают действительное расположение слоев древесины в натуре. Деревянные части, не попадающие в разрез, не штрихуют.

Тонкие слои различных изолирующих и прокладочных материалов (толь, картон, пробка, асбест, пенька, асфальт и т. п.) изображают сплошной черной заливкой с пояснительной надписью.

Бетон изображают точками с кружками неправильной формы между ними. Кружки выполняют пером от руки. Если соприкасаются два слоя разного состава, то их разделяют горизонтальной линией. Состав бетона обозначают надписями. Железобетон, т. е. бетон, усиленный заделанными в него железными прутьями (арматурой), обозначают обыкновенной штриховкой и кружками.

Воду изображают прерывистыми горизонтальными параллельными штрихами, причем промежутки между ними увеличивают по мере удаления от поверхности.

Стены и перегородки изображают двумя параллельными линиями, пространство между которыми заштриховывают тонкими косыми линиями (под углом 45°), иногда заливают тушью, а иногда оставляют без штриховки и заливки.

Окна и двери изображают в виде стенных проемов соответствующих размеров, которые не заштриховывают, а изображают в виде параллельных линий для рам и перпендикулярных для дверных створок. Отворяющаяся часть двери называется дверным полотном.

Двери могут состоять из одного и двух дверных полотен — однопольные или двухпольные. Если полотна имеют разную ширину, то дверь полуторапольная.

Изображение окон и дверей на чертежах

Изображение окон и дверей на чертежах:

а — наружная дверь,
б — внутренняя дверь,
в и г — окна,
д — наружная дверь,
е — дверь однодольная,
ж — дверь двупольная,
з — окно.

Лестницы бывают внутренние, если они находятся в особом закрытом помещении, называемом лестничной клеткой, наружные (входные) и служебные (подвальные, чердачные и др.). Каждая лестница состоит из наклонных частей, называемых маршами, и горизонтальных площадок.

Марши состоят из ступеней, укладываемых по косоурам, и перил, укрепленных на ступенях. В ступенях различают их ширину, называемую проступью, и высоту — подступенок. Уклон маршей определяется отношением высоты марша к его горизонтальной проекции. Чем круче лестница, тем она труднее для подъема.

Для жилых домов уклоны принимаются 1:1,5 — 1:1,75, для чердачных лестниц 1:1, для подвальных лестниц 1:1,25. Лестница является более удобной, если подступенок высотой 15 см, а проступь 30 см.

Санитарные устройства, т. е. ванны, души, раковины, умывальники и др., изображены на рисунке.

Изображение санитарных устройств на чертеже

Отопительные приборы — печи — показывают в плане контуром их действительных очертаний (круглые, угловые, прямоугольные, кухонные очаги, ванная колонка). Как правило, между печью и стеной оставляют свободное пространство, называемое отступком, размером 8 — 10 см, заделанное с боков в 1/4 или 1/2 кирпича.

Изображение отопительных приборов на чертеже

У печей, расположенных в деревянных стенках или перегородках, устраивают разделку в один кирпич.

«Справочник помощника санитарного врача
и помощника эпидемиолога»,
под ред. члена-корреспондента АМН СССР
проф. Н.Н.Литвинова

Вычерчивание оконных и дверных проемов, перегородок

Наметив контуры стен, вычерчивают оконные и дверные проемы, лестницы, перегородки, печи, показывают санитарно-техническое и технологическое оборудование и т. п.

На планах этажей обводку делают линиями неодинаковой толщины. Контуры наружных и капитальных внутренних стен, колонн, лежащих в секущей плоскости, обводят линией толщиной B 0,6—0,8 Мм. Толщину обводки контуров печей, междукомнатных перегородок, лежащих в секущей плоскости, принимают равной B/2. Все остальные линии имеют толщину B/3 И менее.

Попавшие в сечение стены или перегородки, изготовленные из материала, являющегося для здания основным, на плане не штрихуют. Штриховкой выделяют только участки, выполненные из другого материала, например в зданиях со стенами из крупных блоков штрихуют участки, сложенные из кирпича. На рис. 17 штриховкой выделены кирпичные перегородки, так как их основную часть делают из гипсобетонных плит, а на рис. 19 заштрихованы кирпичные стены помещений санузла и кинопроекционной, так как в основной части здания стены брусчатые.

Размеры на планах зданий проставляют в виде замкнутых цепочек.

На рабочих чертежах планов этажей (см. рис. 17, 18) по наружному периметру стен размеры рекомендуется наносить в следующем порядке (начиная от стены):

А) размеры простенков, оконных и дверных проемов,

Б) расстояния между разбивочными осями,

В) расстояния между крайними осями стен.

Внутри здания показывают размеры помещений в свету, толщину стен и перегородок, размеры дверных проемов, печей, шкафов и других конструктивных элементов.

Указанные элементы привязывают размерами к разбивочным осям или к другим конструктивным элементам здания (колоннам, перегородкам и т. п.).

В отдельных случаях, когда чертеж плана перегружен линиями и обозначениями, допускается размеры помещений указывать с внешней стороны плана, размещая их после размеров простенков и проемов или же сразу у стены, если размеры проемов не обозначают.

В зданиях индустриального изготовления на планах этажей указывают только те размеры, которые необходимы при монтаже здания, например номинальные размеры конструктивных элементов, величину нормируемых зазоров, швов и т. п. Размеры элементов, которые поступают на строительную площадку в готовом виде (оконные и дверные блоки, санитарно-технические приборы и т. п.), на планах этажей не обозначают. Так, например, на плане секции жилого дома (см. рис. 22) не показfны размеры простенков? оконных и дверных проемов, умывальников, раковин и т. п.

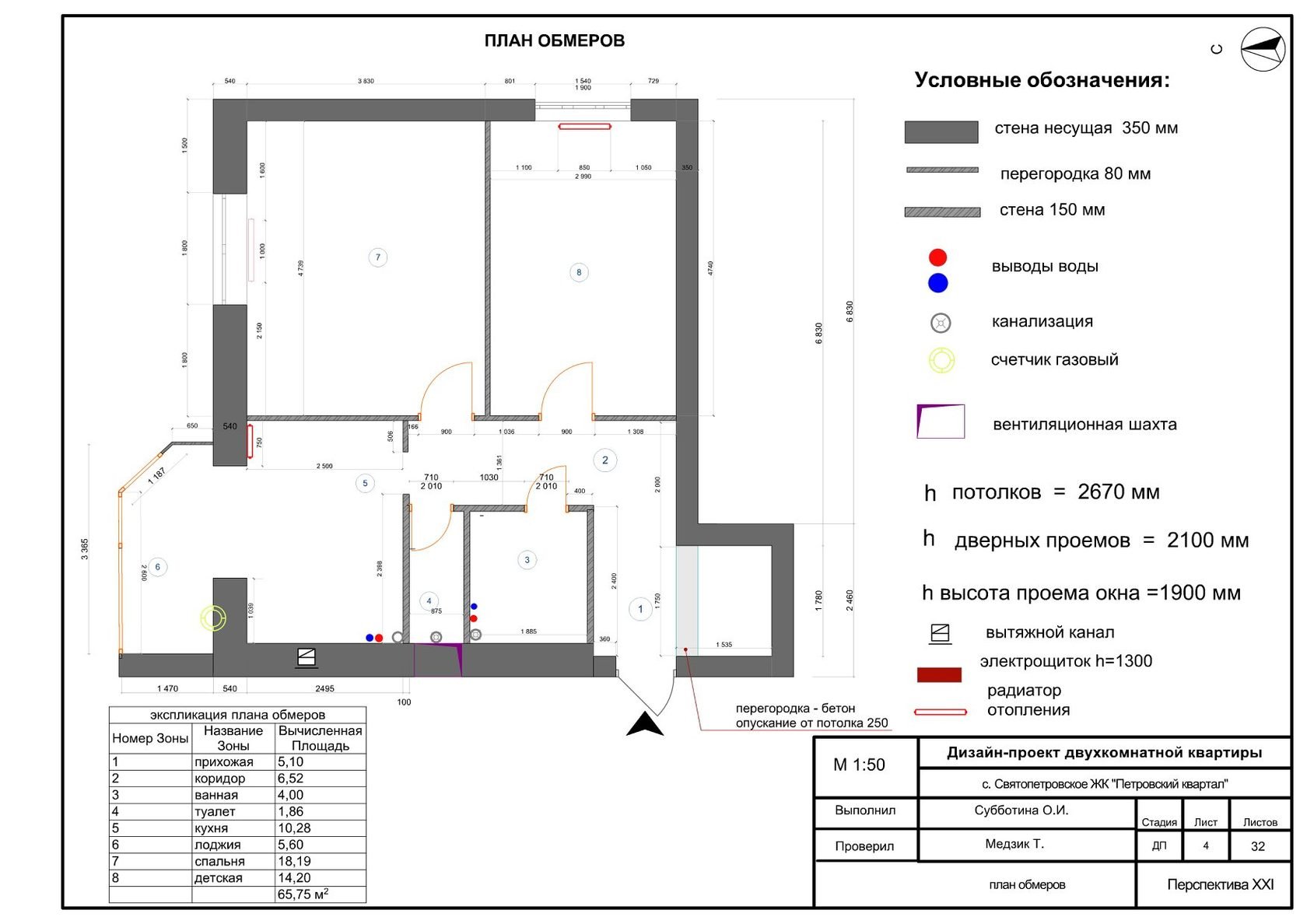

На плане этажей указывают в квадратных метрах площади отдельных помещений. Цифры, указывающие площади, располагают под надписями наименований помещений и подчеркивают или помещают в кружок.

На планах жилых зданий помимо площадей отдельных помещений показывают жилую и полезную площади квартир. Цифры, показывающие эти площади, изображают в виде дроби, располагая в числителе жилую площадь, а в знаменателе — полезную и обводят окружностью или двумя окружностями. Помещают эти цифры на плане у входа в квартиру (см. рис. 22). Цифры, обозначающие площади помещений, пишут более крупным шрифтом, чем размерные.

Источник Источник http://tksilver.ru/populyarnye-stati/kak-pokazyvat-dveri-na-plane.html
Источник http://vybordveri.ru/mezhkomnatnye-dveri/dver-na-plane/

Глоссарий обозначений автомагистралей

Административный орган  (Административный авт.) Используется для изменения назначенного шоссе с одного номера на другой в рамках той же системы автомобильных дорог штата (т. е. с SH 75 на SH 91) или для изменения назначения фермы на рынок Дорога от ранчо до Рыночной дороги.

Административный циркуляр  (Adm. Cir.) Сообщать округам, подразделениям и внешним интересам об изменениях в системе автомобильных дорог штата.

Американская ассоциация государственных служащих автомобильных дорог и транспорта (AASHTO)  Комиссия должностных лиц штата по транспорту, которая утверждает запросы на внесение любых изменений в межштатную автомагистраль или шоссе США.

Автоматизированный файл обозначений автомагистралей  Компьютерная система, которая содержит текущие обозначения автомагистралей.

Бюро дорог общего пользования  (BPR) Предшественник FHWA и AASHTO.

Business IH Highways  (BI) Проезжая часть, начинающаяся и заканчивающаяся на межштатной автомагистрали, обозначенная Транспортной комиссией Техаса.

Деловые автомагистрали США  (BU) Проезжая часть, начинающаяся и заканчивающаяся на проходящей через США автомагистрали, обозначенная таким образом Транспортной комиссией Техаса.

Business State Highways  (BS) Проезжая часть, начинающаяся и заканчивающаяся на сквозной автомагистрали штата, определенная Транспортной комиссией Техаса.

Деловые дороги от фермы до рынка  (BF) Проезжая часть, начинающаяся и заканчивающаяся на сквозной дороге от фермы до рынка, обозначенной Транспортной комиссией Техаса.

Граница города  (C/L) Граница города.

Заседание Комиссии Ежемесячное собрание Транспортной комиссии Техаса.

Повестка дня заседания Комиссии  Описывает вопросы, которые будут представлены на заседании Комиссии.

Номер задания Control-Section-Job  (CSJ) Идентификационные номера, присвоенные сегментам маршрута на каждом маршруте автомагистрали в штате.

Линия округа  (C/L) Граница округа.

Номер округа  Номер, присвоенный департаментом для идентификации каждого из 254 округов штата.

Карты назначенных дорог  Карты, на которых записаны все дороги, история и текущие обозначения.

Письмо о назначении  (DesLtr) Сообщать округам, подразделениям и внешним интересам об изменениях в системе автомобильных дорог штата.

Дорога от фермы к рынку  (FM) Проезжая часть, обычно проходящая в сельской местности, обозначенная Транспортной комиссией Техаса.

Ответвления дороги от фермы до рынка  (FS) Начинается на дороге от фермы до рынка и обычно заканчивается без соединения с внутрисистемной дорогой, определенной Транспортной комиссией Техаса.

Федеральное управление автомобильных дорог  (FHWA) Федеральный контролер всех государственных департаментов транспорта (DOT), включая TxDOT.

Обозначения системы автомобильных дорог  Описание автомагистралей от точки «А» до точки «Б», включая направление, километраж и затрагиваемые округа.

Автомагистраль между штатами  (IH) Автомагистраль, обозначенная таким образом AASHTO.

Interstate Highway Spur  (IH) Автомагистраль, обозначенная таким образом AASHTO.

Минутный приказ  (M/O) Документ, требующий действий от Транспортной комиссии Техаса. Это документ, используемый для запроса утверждения новой, измененной или удаленной магистрали.

Новое обозначение  Новая автомагистраль в системе автомобильных дорог штата.

Новое описание  Изменено описание шоссе в государственной системе шоссе.

Внесистемная проезжая часть Проезжая часть, не обозначенная в системе автомобильных дорог штата и не обслуживаемая TxDOT (например, городская улица, окружная дорога).

Проезжая часть системы Проезжая часть, обозначенная в системе автомобильных дорог штата и обслуживаемая TxDOT.

Park Road  (PR) Дорога, ведущая к признанному штату или национальному парку, указанному Транспортной комиссией Техаса. Дороги в государственных парках обслуживаются TxDOT по закону, и обозначение не требуется.

Основная система магистральных улиц  (PASS) Городские улицы, включенные в Государственную систему автомобильных дорог в соответствии с Законом 1988 г. ? Программа Urban System/PASS 1992 года для крупных урбанизированных районов (категория 6). Целью PASS является улучшение мобильности за счет развития системы городских магистральных улиц высокого уровня для соединения и обслуживания автомагистралей и скоростных автомагистралей и разгрузки основных транспортных коридоров.

Ranch Road  (RR) Только один?Ranch Road 1; считается частью системы «От фермы к рынку».

Ranch to Market Road  (RM) Проезжая часть, обычно проходящая в сельской местности, обозначенная Транспортной комиссией Техаса.

Ответвление от Ранчо до Маркет-Роуд  (RS) Начинается на Ранчо-Маркет-Роуд и обычно заканчивается без соединения с внутрисистемной дорогой, определенной Транспортной комиссией Техаса.

Recreational Road  (RE) Дорога к признанной зоне отдыха, определенной Транспортной комиссией Техаса.

Recreational Road Spur  (RP) Проезжая часть, которая обычно начинается на внутрисистемной проезжей части и заканчивается внесистемной проезжей частью, определенной Транспортной комиссией Техаса.

State Highway  (SH) Проезжая часть, обозначенная Транспортной комиссией Техаса (включает NASA Road 1 и Old San Antonio Road «OSR»).

State Highway Loop  (SL) Проезжая часть, обычно созданная как объездная дорога, определяемая Транспортной комиссией Техаса.

State Highway Spur  (SS) Проезжая часть, которая обычно начинается на автомагистрали штата и заканчивается внесистемной проезжей частью, определенной Транспортной комиссией Техаса.

State Highway System  (SHS) Автомагистрали штата, построенные и обслуживаемые TxDOT. Каждая категория автомагистралей представляет собой отдельную систему в рамках системы автомобильных дорог штата, т. е. система дорог от фермы к рынку, система кольцевых автомагистралей штата и т. д.

Линия штата  (S/L) Граница штата.

Департамент транспорта Техаса  (TxDOT) Департамент штата Техас, отвечающий за общественный транспорт в штате.

Транспортная комиссия Техаса  Комиссия из пяти человек, которая руководит Департаментом транспорта Техаса. Губернатор штата Техас по совету и с согласия Сената Техаса назначает членов комиссии, срок полномочий которых перекрывается на шесть лет. Эта панель утверждает минутные ордера.

Отдел транспортного планирования и программирования  (TPP) Подразделение TxDOT, которое координирует исследования, управляет фондами планирования и собирает данные о системе автомобильных дорог штата.

Городская дорога  (UR) Дорога от фермы или ранчо к рынку в черте города; обозначение включает тот же номер, что и от Фермы или Ранчо до Рыночной дороги, из которой была создана Городская дорога.

Шоссе США  (США) Шоссе, обозначенное таким образом AASHTO.

Автострада США Альтернативная дорога  (UA) Альтернативный маршрут автомагистрали, определенный AASHTO.

U.S. Highway Spur  (UP) Автомагистраль, обозначенная таким образом AASHTO; обычно начинается на шоссе США и заканчивается на проезжей части вне системы.

Обозначения землепользования Комплексного плана

Открытое пространство

Это обозначение предназначено для земель, которые служат рекреационным, общественным открытым пространствам или экологическим функциям или обеспечивают визуальный рельеф. Земли в этом обозначении в основном находятся в государственной собственности, но могут находиться в частной собственности. Земли, предназначенные для обозначения открытого пространства, включают парки, общественные площади, природные территории, живописные земли, поля для гольфа, кладбища, буферы открытого пространства вдоль границ автострад, железных дорог или прилегающих к ним промышленных зон, а также крупные водоемы. Соответствующая зона — ОС.

Отдельные жилые дома Жилые

Фермы и леса

Это обозначение предназначено для сельскохозяйственных и лесных районов, удаленных от центров и коридоров, где городские общественные услуги крайне ограничены или отсутствуют, а будущие инвестиции для создания городского уровня государственных услуг являются не планируется. Районы в пределах этого обозначения, как правило, имеют несколько значительных ограничений развития, которые могут представлять угрозу для здоровья и безопасности, если бы земля была более плотно застроена. Обозначение может использоваться там, где необходимы большие размеры партии, чтобы обеспечить санитарную или ливневую канализацию на месте. Его также можно использовать в местах, которые в будущем могут стать более урбанизированными, но где еще нет планов по обеспечению упорядоченного развития. Основными видами использования будут сельское хозяйство, лесное хозяйство и одноквартирные жилые дома с очень низкой плотностью населения. Максимальная плотность обычно составляет 1 единицу на 2 акра. Соответствующая зона — РФ.

Одноквартирный дом – 20 000

Это обозначение предназначено для районов, как правило, удаленных от центров и коридоров, где городские коммунальные услуги крайне ограничены или отсутствуют, а будущие инвестиции в городские коммунальные услуги будут ограничены. Районы в пределах обозначенных территорий, как правило, имеют несколько существенных ограничений развития, которые могут представлять угрозу для здоровья и безопасности, если бы земля была более плотно застроена. Основными видами использования будут одноквартирные дома с очень низкой плотностью населения и сельское хозяйство. Максимальная плотность обычно составляет 2,2 единицы на акр. Соответствующая зона R20.

Одноквартирный дом – 10 000

Это обозначение предназначено для районов, удаленных от центров и коридоров, где имеются или планируются городские коммунальные услуги, но полная местная уличная сеть или транзитные услуги ограничены. Это обозначение также предназначено для районов, где экологические ресурсы или соображения общественного здравоохранения и безопасности требуют более низкой плотности. Области в пределах этого обозначения обычно имеют ограничения развития, но ограничениями можно управлять с помощью соответствующего проектирования в процессе подразделения. Индивидуальный жилой дом будет использоваться в первую очередь. Максимальная плотность обычно составляет 4,4 единицы на акр. Соответствующая зона — R10.

Одноквартирные – 7 000

Это обозначение предназначено для территорий, не примыкающих к центрам и коридорам, где имеются или планируются городские коммунальные услуги, но полная местная уличная сеть или транспортное сообщение ограничены. Это обозначение также предназначено для районов, где экологические ресурсы или соображения общественного здравоохранения и безопасности требуют более низкой плотности. Области в пределах этого обозначения могут иметь незначительные ограничения развития, но ограничениями можно управлять с помощью соответствующего проектирования в процессе подразделения. Это обозначение также может применяться в районах, где имеются или планируются городские коммунальные услуги, но схема застройки уже преимущественно застроена из расчета 5–6 единиц на акр. В основном будет использоваться одноквартирный жилой дом. Максимальная плотность обычно составляет 6,2 единицы на акр. Соответствующая зона — R7.

Одноквартирный дом – 5000

Это обозначение является наиболее распространенным в Портленде типом индивидуальной застройки, особенно во внутренних районах города. Он предназначен для районов, где доступны или планируются городские коммунальные услуги, как правило, включая полные местные сети улиц и доступ к частому общественному транспорту. Области в рамках этого обозначения обычно имеют мало или очень незначительные ограничения развития. В основном будет использоваться одноквартирный жилой дом. Максимальная плотность обычно составляет 8,7 единиц на акр. Соответствующая зона — R5.

Одноквартирный дом – 2 500

Это обозначение позволяет сочетать типы жилья, которые по своему характеру являются одноквартирными. Это обозначение предназначено для районов вблизи, внутри и вдоль центров и коридоров, вблизи транзитных станций, где доступны или планируются городские общественные услуги, как правило, включая полные местные уличные сети и доступ к частому общественному транспорту. Области в рамках этого обозначения обычно не имеют ограничений для развития. Это обозначение часто служит переходом между обозначениями смешанного использования или многоквартирных домов и обозначениями одиночного жилища с более низкой плотностью населения. Максимальная плотность обычно составляет 17,4 единицы на акр. Соответствующая зона — R2.5.

Многоквартирный жилой дом

Многоквартирный дом – микрорайон

Это обозначение позволяет малоэтажную многоквартирную застройку, смешанную с отдельными жилыми домами, в масштабе, совместимом с одноквартирным жилым домом, но несколько превышающем его. Это обозначение предназначено для районов вблизи, внутри и вдоль центров, квартальных коридоров и транзитных станций, в местах, где желательна плотность населения, поддерживающая транзит, в малоэтажном жилом масштабе. Районы в пределах этого обозначения, как правило, не имеют ограничений по развитию и находятся в местах, где доступны или запланированы городские общественные услуги, обычно включая полные местные сети улиц и доступ к частому общественному транспорту. Максимальная плотность основана на соотношении площади пола, а не на единицах на квадратный фут. Минимальная плотность составляет 17 единиц на акр. Соответствующая зона — RM1.

Многоквартирный дом – Коридор

Это обозначение допускает среднемасштабную многоквартирную застройку. Масштаб застройки предназначен для размещения поддерживающей транзит плотности, обеспечивая при этом переходы к близлежащим одноквартирным жилым домам. Обозначение предназначено для районов вблизи, внутри и вдоль центров, гражданских и квартальных коридоров, а также районов транзитных станций, где доступны или планируются городские общественные услуги, как правило, включая полные местные уличные сети и доступ к частому общественному транспорту. Области в рамках этого обозначения обычно не имеют ограничений для развития. Максимальная плотность основана на соотношении площади пола, а не на единицах на квадратный фут. Минимальная плотность составляет 30 единиц на акр. Соответствующая зона — RM2.

Многоквартирный дом — городской центр

Это обозначение предназначено для Центрального города, Регионального центра Gateway, городских центров и районов транзитных станций, где желательна жилая направленность и городские общественные услуги, включая доступ к транспорту с высокой пропускной способностью, очень часто автобусное сообщение или трамвайное сообщение доступны или планируются. Это обозначение предназначено для создания многоквартирных домов высокой плотности в городских масштабах. Максимальная плотность основана на соотношении площади пола, а не на единице на квадратный фут. Минимальная плотность 43 единицы на акр. Соответствующие зоны — RM3 и RM4. Это обозначение сопровождается зоной наложения Design.

Центральный жилой дом

Это обозначение допускает самую высокую плотность и наиболее интенсивную застройку многоквартирных домов. Ограниченное коммерческое использование также разрешено в рамках новой разработки. Обозначение предназначено для Центрального города и регионального центра Gateway, где доступны или планируются городские общественные услуги, включая доступ к транспорту с высокой пропускной способностью, очень частому автобусному сообщению или трамваю. Развитие в основном будет ориентировано на пешеходов. Максимальная плотность основана на соотношении площади пола, а не на единицах на квадратный фут. Минимальная плотность составляет 87 единиц на акр. Допустимая плотность превышает 100 единиц на акр. Соответствующая зона RX. Это обозначение сопровождается зоной наложения Design.

Промышленный жилой парк

Это обозначение позволяет строить многоквартирные жилые дома в промышленных жилых парках. Разрешенное жилье – это изготовленные жилища, которые собираются за пределами площадки. Обозначение предназначено для отражения уникальных особенностей искусственных жилых парков с точки зрения автономной застройки с меньшими жилищами на отдельных пространствах с внутренней системой движения транспортных средств, пешеходными дорожками и открытой территорией, что часто приводит к меньшему покрытию здания, чем другие многоквартирные дома. обозначения жилых помещений. Максимальная плотность обычно 29мест на акр, одно место на 1500 квадратных футов площади участка. Соответствующая зона — RMP.

Смешанное и коммерческое использование

Смешанное использование – рассредоточенное

Это обозначение допускает смешанное использование, многоквартирный дом или коммерческую застройку, которая имеет небольшой масштаб, оказывает незначительное влияние и предоставляет услуги для близлежащих жилых районов. Застройка будет аналогична по масштабу близлежащей жилой застройке, чтобы обеспечить совместимость с окружающей территорией. Это обозначение предназначено для районов, где доступны или планируются городские коммунальные услуги. Области в рамках этого обозначения обычно представляют собой небольшие узлы, а не большие площади или коридоры. Соответствующие зоны: коммерческая зона смешанного использования 1 (CM1), коммерческая занятость (CE) и коммерческая жилая зона (CR).

Смешанное использование — Район

Это обозначение способствует многофункциональному развитию в районных центрах и вдоль квартальных коридоров для сохранения или развития местных коммерческих площадей с характером магазина. Это обозначение предназначено для районов, где городские коммунальные услуги, как правило, включая полные местные сети улиц и доступ к частому общественному транспорту, доступны или запланированы, а ограничения на развитие отсутствуют. Районы в пределах этого обозначения, как правило, ориентированы на пешеходов и преимущественно застроены малой и средней этажностью, часто со зданиями, расположенными близко к тротуару и ориентированными на него. Соответствующие зоны: коммерческое смешанное использование 1 (CM1), коммерческое смешанное использование 2 (CM2) и коммерческое использование (CE).

Смешанное использование — Гражданский коридор

Это обозначение позволяет поддерживать плотность коммерческих, жилых и рабочих помещений, включая полный спектр жилищных, торговых и сервисных предприятий с местным или региональным рынком. Это обозначение предназначено для районов вдоль основных коридоров, где доступны или планируются городские общественные услуги, включая доступ к транспорту с высокой пропускной способностью, частому автобусному сообщению или трамваю. Обозначение Гражданского коридора применяется на некоторых из самых оживленных, самых широких и самых известных улиц города. По мере роста города эти коридоры также должны стать местами, которые могут преуспеть в качестве привлекательных мест для более интенсивного многофункционального развития. Они должны стать местами, привлекательными и безопасными для пешеходов, продолжая играть важную роль в транспортной системе города. Ожидается, что гражданские коридоры по мере реконструкции также достигнут высокого уровня экологических характеристик и дизайна. Соответствующие зоны: коммерческое смешанное использование 1 (CM1), коммерческое смешанное использование 2 (CM2), коммерческое смешанное использование 3 (CM3) и коммерческое использование (CE). В рамках этого обозначения зона CM3 сопровождается зоной наложения Design.

Смешанное использование — городской центр

Это обозначение предназначено для районов, расположенных недалеко от центра города и в пределах городских центров, где доступны или планируются городские общественные услуги, включая доступ к транспорту с высокой пропускной способностью, очень частому автобусному сообщению или трамваю. . Обозначение позволяет использовать широкий спектр коммерческих и рабочих мест, общественные услуги и широкий спектр вариантов жилья. Районы в рамках этого обозначения, как правило, имеют смешанное использование и очень городской характер. Развитие будет ориентировано на пешеходов с упором на дизайн и активность на уровне улиц, а масштабы будут варьироваться от малоэтажных до средних. Диапазон зон и масштабы застройки, связанные с этим обозначением, предназначены для обеспечения более интенсивной застройки в основных областях центров и коридоров и вблизи транзитных станций, обеспечивая при этом переходы в соседние жилые районы. Соответствующие зоны: коммерческое смешанное использование 1 (CM1), коммерческое смешанное использование 2 (CM2), коммерческое смешанное использование 3 (CM3) и коммерческое использование (CE). Это обозначение сопровождается зоной наложения Design.

Central Commercial

Это обозначение предназначено для коммерческого развития в Центральном городе Портленда и региональном центре Gateway. Допускается широкий спектр использования, чтобы отразить роль Портленда как коммерческого, культурного и правительственного центра. Планируется, что застройка будет очень интенсивной с большим охватом зданий, большими зданиями и зданиями, расположенными близко друг к другу вдоль ориентированного на пешеходов, безопасного и привлекательного городского пейзажа. Соответствующая зона — Центральная Коммерческая (CX). Это обозначение сопровождается зоной наложения Design.

Employment

Central Employment

Обозначение позволяет использовать весь спектр коммерческих, легких промышленных и жилых помещений. Это обозначение предназначено для районов смешанного использования в Центральном городе и региональном центре Gateway, где доступны или планируются городские общественные услуги, включая доступ к транспорту с высокой пропускной способностью или трамваю. Интенсивность застройки будет выше, чем в других землях смешанного назначения. Соответствующая зона — Центральная занятость (EX). Это обозначение сопровождается зоной наложения Design.

Смешанная занятость

Это обозначение поощряет широкий спектр офисных, творческих услуг, производства, распределения, торгового сектора и других возможностей трудоустройства в легкой промышленности, как правило, в малоэтажных зданиях с гибким пространством. Большинство видов использования в рабочих целях разрешены, но их влияние ограничено небольшим размером участка и близостью к жилым кварталам. Использование в розничной торговле разрешено, но ограничено по интенсивности, чтобы сохранить адекватные возможности для развития занятости. В жилых целях не разрешается резервировать землю для использования в рабочих целях, чтобы предотвратить конфликты с другими видами использования и ограничить близость жителей к движению грузовиков и другим воздействиям. Соответствующими зонами являются общая занятость 1 (EG1) и общая занятость 2 (EG2).

Институциональный кампус

Это обозначение предназначено для крупных институциональных кампусов, которые являются центрами занятости и обслуживают население с большей территории, чем район или районы, в которых расположен кампус. Это обозначение предназначено для районов, где доступны или планируются городские коммунальные услуги. Это обозначение включает медицинские центры, колледжи, школы и университеты. Разрешены различные другие виды использования, которые поддерживают миссию кампуса, например, общежития для студентов, сотрудников или преподавателей. Также поощряется коммерческое использование и другие услуги, обслуживающие районы. Обозначение предназначено для содействия росту учреждения при одновременном повышении пригодности для жизни окружающих жилых кварталов и жизнеспособности близлежащих деловых районов. Соответствующими зонами являются кампусное учреждение 1 (CI1), кампусное учреждение 2 (CI2) и институциональное жилое помещение (IR).

Промышленный

Промышленный заповедник

Это обозначение предназначено для резервирования территорий, привлекательных для производственных и распределительных операций, и для стимулирования роста промышленной деятельности в тех частях города, где существует важная транспортная и распределительная инфраструктура, включая судоходные реки, аэропорты.
