          Доброго времени суток, уважаемые читатели! Если вы хотя бы немного сталкивались с эксплуатацией и обслуживанием систем центрального отопления, то вам наверняка приходилось слышать про такое понятие, как перегрев обратки.Что же это такое, почему возникает, и как с ним бороться?

         Перегрев обратки – это когда температура воды на выходе с дома превышает температуру, которая должна быть по температурному графику. То есть по графику допустим, в обратке должно быть  63 °С, по факту 67 °С. Причем перегрев по температурному графику надо смотреть не по температуре наружного воздуха, так как тепловая сеть инерционна, а температура в течение дня меняется. Сравнивать нужно по температуре t1, то есть температуре в подаче.

       Смотрим вначале показания термометра по подаче t1, затем  в температурный график, какая должна быть соответствующая температура t2. Затем смотрим по термометру фактическую t2 и сравниваем с t2 по графику. Хорошо, когда t2 совпадает или чуть меньше t2 по температурному графику. И плохо если по факту температура обратка завышена против графика. Согласно пункту 9.2.1 «Правил технической эксплуатации тепловых энергоустановок» “среднесуточная температура обратной сетевой воды не должна превышать заданную температурным графиком температуру более чем на 5%”.

       Сейчас ушлые энергетики включают в обязательном порядке этот пункт из Правил в договоры теплоснабжения. То есть если перегрев у вас выскочит за пределы 5% , то вам дополнительно насчитают денежный штраф за превышение обратки. Если перегрев укладывается в эти 5%, штрафа не будет, но лучше вам все равно перегрев устранить. Идеальный вариант – когда обратка у вас в графике, или немного ниже.

          Причин перегрева в основном две. Первая – переток через различные перемычки между подачей и обраткой, то есть из подачи в обратку. В основном это происходит либо через линию горячего водоснабжения, либо через вентиляцию. Поэтому если у вас обнаружился перегрев, в первую очередь посмотрите, нет ли перетока из подачи в обратку. Но по факту такое происходит нечасто.

         Основная и главная причина перегрева, в 95 % случаев – это повышенный расход сетевой воды. То есть сетевой воды при перегреве через ваш теплоузел проходит больше, чем вам нужно на самом деле. Почему же энергетики так борются с перегревом? Повышенный расход сетевой воды свидетельствует о не расчетном расходе теплоносителя, то есть расход завышен и больше расчетного. А это – завышенная циркуляция, при которой происходит рост расхода электроэнергии на привод сетевых насосов на теплоисточнике. Электроэнергия стоит денег, поэтому завышенная обратка – прямые убытки для теплоснабжающей организации.

         Приходилось слышать мнение,  что завышенная обратка выгодна потребителю. Дескать, если вернуть с дома Т2 с перегревом от графика, то теплопотребление станет меньше, т. к. разница Т1-Т2 уменьшится. Однако это не так. Количество тепла Qпотр., Гкал, считается в общем случае так. Количество тепла по подаче Q 1 = G1* ( t1- tх.в.)*0,001 где G1 – это расход воды в тоннах в час; т/час; t1 – температура воды по подаче ; tх.в. – температура холодной воды, которая подготавливается и нагревается на теплоисточнике, обычно tх.в. принимается  5 °С.

       Количество тепла по обратке считается аналогично: Q 1  = G2*(t2- tх.в.)*0,001. Расход потребленного тепла определяется по формуле: Qпотр = Q1— Q2= G1*( t1- tх.в.)*0,001- G2*(t2- tх.в.)*0,001. Вот и получается, что хоть разница t1- t2 и уменьшается в случае перегрева, но повышенный расход G формуле в итоге перевешивает, и количество тепла Qпотр все же получается больше. Вообщем вывод такой: для потребителя перегрев по обратке означает перетоп всего здания и повышение количества потребленного тепла и потребителю однозначно экономически невыгоден.

         Как устранить перегрев? Для этого в ИТП (теплоузле) на подаче, до элеватора необходимо отрегулировать регулятор давления (либо регулятор расхода), смотря что установлено. Что такое регулятор давления РД, я писал здесь. Регулируя через РД давление, и смотря по показанием теплосчетчика, либо термометров и манометров, можно выставить необходимое давление, при котором расход не будет превышать расчетный. Лучше конечно, пусть это сделают специалисты. Если  теплоузел у автоматизирован современной автоматикой, то при нормальном режиме работы оборудования перегрев невозможен в принципе.

      Совсем недавно я написал и выпустил книгу, полностью посвященную  обратке отопления, перегреву по обратке. Она называется «Все,что вы хотели знать про перегрев обратки!».

Вот содержание этой книги:

1. Введение

2. Что такое обратка отопления?

3. Из за чего возникает перегрев обратки?

4. Штрафные санкции со стороны теплоснабжающей организации за перегрев обратки.

5. Как отрегулировать систему отопления и устранить перегрев по обратному трубопроводу?

6. Заключение

Просмотреть ее можно по ссылке ниже:

Все, что вы хотели знать про перегрев обратки!

         Буду рад комментариям к статье.

В чем разница между подачей и обраткой отопления

Отопление придумано для того, что бы в зданиях было тепло, происходил равномерный прогрев помещения. При этом конструкция, обеспечивающая тепло должна быть удобной в эксплуатации и ремонте. Отопительная система – это набор деталей и оборудования, служащих для обогрева помещения. Она состоит:

1. Источник, создающий тепло.
2. Трубомагистрали (подачи и обратки).
3. Нагревательные элементы.

Тепло распространяется от исходной точки его создания к нагревательному блоку при помощи теплоносителя. Это может быть: вода, воздух, пар, антифриз и т.д. Самые применяемые жидкие теплоносителем, то есть водяные системы. Они практичны, так как для создания тепла применяется всевозможный тип топлива, так же способны решить проблему обогрева различных строений, ведь существует реально много схем обогрева, различных по свойствам и стоимости. Так же имеют высокую безопасность эксплуатации, продуктивность и оптимальное использование всего оборудования в целом. Но какой бы сложностью не обладали бы системы отопления, их объединяет один и тот же принцип действия.

Коротко об обратке и подачи в системе отопления

Система водяного отопления с помощью подачи от котла подает разогретый теплоноситель к батареям, которые расположены внутри здания. Это дает возможность распределять тепло по всему дому. Затем теплоноситель, то есть вода или антифриз, пройдя по всем имеющимся радиаторам, теряет свою температуру и подается обратно для нагрева.

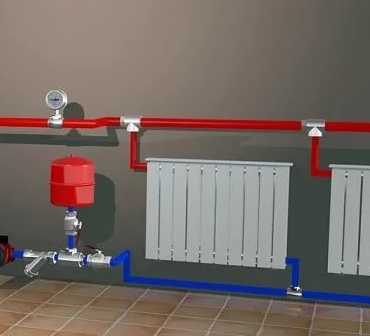

Самая незамысловатая структура отопления представляет собой нагреватель, две магистрали, расширительный бак и набор радиаторов. Тот водовод, по которому нагретая вода от нагревателя движется к батареям, называется подачей. А водовод, который расположен внизу радиаторов, где вода, теряет свою изначальную температуру возвращается обратно, так и будет называться- обраткой. Так как, нагреваясь, вода расширяется, то система предусматривает специальный бачок. Он решает две задачи: запас воды, что бы насыщать систему; принимает лишнюю воду, которая получается при расширении. Вода, как носитель тепла направляется от котла к радиаторам и назад. Ее течение обеспечивает насос, или естественная циркуляция.

Подача и обратка присутствует в одно и двух трубчатой системе отопления. Но в первой не существует четкого распределения на подающую и обратную трубу, а всю трубную магистраль условно делят пополам. Колонну, которая выходит от котла, называют подачей, а колонну, выходящую с последнего радиатора – обраткой.

В однотрубчатой магистрали нагретая вода из котла последовательно течет из одной батареи в другую, теряя свою температуру. Поэтому в самом конце батареи будут самими холодными. Это главный и, наверное, единственный минус такой системы.

А вот плюсов однотрубный вариант наберет больше: необходимы меньшие затраты на приобретения материалов по сравнению с 2-х трубной; схема имеет более привлекательный вид. Трубу легче спрятать, а так же можно проложить трубы под дверными проемами. Двухтрубная более эффективна – параллельно в систему вмонтированы две арматуры (подача и обратка).

Такая система специалистами считается более оптимальной. Ведь ее работа зыблется на подаче горячей воды по одной трубе, а охлажденную воду отводят в обратном направлении по другой трубе. Радиаторы в таком случае подключаются параллельно, что обеспечивает равномерность их нагрева. Какая из них устанавливает подход должен быть индивидуальным, учитывая при этом множество различных параметров.

Необходимо соблюдать только несколько общих советов:

1. Вся магистраль должна быть целиком заполнена водой, воздуха это помеха, если трубы завоздушены, качество отопления плохое.
2. Необходимо поддерживалась достаточно большая скорость циркуляции жидкости.
3. Разница температур подачи и обратки должна составлять около 30 градусов.

В чем состоит разница между подачей и обраткой отопления

И так, подведем итоги, чем же отличаются между собой подача и обратка в отоплении:

• Подача – теплоноситель, который идет по водоводам из источника тепла. Этом может быть индивидуальный котел или центральное отопления дома.
• Обратка — это вода, которая пройдя путь по всех батареям отопления, уходит обратно к источнику тепла. Поэтому на входе системы — подача, на выходе- обратка.
• Отличается так же температурой. Подача горячее, чем обратка.
• Способом установки. Тот водовод, который крепится, к верхней части батареи – это подача; тот, что, подключается к нижней части — является обраткой.
