Обратный клапан в системе отопления – небольшое описание прибора и каковы его особенности

24 Марта 2022

Просмотров:
5151

Время чтения:
12 минут

Содержание

Описание и особенности устройства

На чем основана работа

Виды

Является прибор обратного сопротивления обязательным к установке?

Контур отопления с несколькими отопительными приборами

Контур с периодическим отключением циркуляционных насосов

При совместной работе циркуляционного и скважинного насосов

Коротко о главном

Чтобы обслуживать и настраивать систему отопления, устанавливается различного типа запорная арматура. К одной из таких относится обратный клапан в системе отопления. Какие разновидности существуют, каковы принципы их действия и в каких местах монтируется прибор, можно узнать ознакомившись с данной статьей.

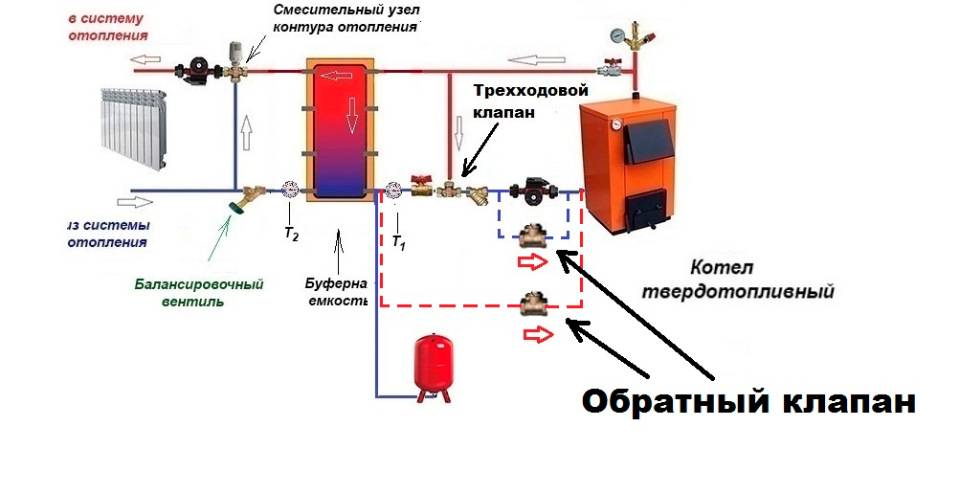

Обратный клапан в системе байпас

Описание и особенности устройства

Обратный клапан для отопления представляет собой изделие небольшого размера для установки в отопительном контуре. Основной задачей прибора является предотвращение возможности возвратного движения теплоносителя. Для его запуска и последующей эксплуатации не используется электричество или любые другие сторонние ресурсы. В работе участвует только теплоноситель. Установка прибора производится на тех участках, где есть риск образования завихрений и обратного тока жидкости.

Для обслуживания нескольких веток, он устанавливается на обратке, чтобы не дать возможности циркуляционному насосу, выдавить поток жидкости назад.

Внимание! Обратный клапан, можно встретить и линиях холодного и горячего водоснабжения. Устройства для отопления имеют отличия по материалу изготовления – они лучше противостоят высоким температурам. То же касается и используемых прокладок – их производство ведется и термоустойчивой резины.

Обратный клапан в разрезе

Места установки обратных клапанов для отопления:

• Чтобы обеспечить работу твердотопливного котла в самотечной системе, прибор монтируется на байпас, где в работе участвует и циркуляционный насос. Так как условия эксплуатации не предполагают работу с принудительной циркуляцией, значит давление в контуре намного ниже. Следовательно, чтобы прибор срабатывал, необходимо выбирать модели с небольшим гидравлическим сопротивлением. Только в таком случае возможна нормальная работа системы.
• Монтируя бойлер косвенного нагрева, обязательно нужно позаботиться о предотвращении возможности возвратного движения из бойлера. Для этого прибор устанавливается на линию обратки.
• Обогрев производится в этажном доме. Чтобы не допустить спуска теплоносителя, в межэтажном пространстве ставится обратный клапан для отопления. При отключении насоса на одной из веток, часть теплоносителя блокируется в необслуживаемом пространстве.

Установленный в систему обратный клапан

• Монтаж прибора на линии с краном подпитки, является обязательным условием. Возможно, что давление в контуре отопления выше, чем в водопроводе. В таком случае, после открытия крана для заполнения контура новой порцией теплоносителя, давлением в системе отопления, жидкость будет выталкиваться в водопроводный кран.

Чтобы найти место, где установлен обратный клапан для системы отопления на схематическом изображении, нужно отыскать два треугольника, вершины которых смотрят друг на друга. Один из знаков закрашен. Не нужно искать какое-то определенное место установки, оно может быть в любом месте контура.

При монтировании прибора, необходимо обращать внимание на корпус устройства. На обратном клапане для систем отопления изображена стрелка, которая указывает направление движения теплового носителя. Если допустить ошибку и установить прибор в обратном направлении, то рабочая жидкость будет блокироваться и дальнейшее движение теплоносителя по контуру, будет невозможно.

Стрелкой указывается направление движения теплоносителя

На чем основана работа

Установка обратного клапана производится только в случае необходимости и, если невозможно придумать другого решения. Монтаж «чтобы было», в данной ситуации не уместен. Дело в том, что устройство имеет свое гидравлическое сопротивление. Такой нюанс становится причиной некоторых ограничений. В первую очередь это касается самотечных систем отопления, где давление теплоносителя настолько мало, что не способно продавить заслонку с пружиной.

Внимание! Даже если в естественно циркулирующей системе, сопротивление теплоносителя настолько мало, что малейшее препятствие, может стать причиной нарушения работы или полной остановки движения, существуют модели способные осуществлять регулировку течения потока. К данной категории относятся технические изделия с вращающейся заслонкой.

Клапан с заслонкой для самотечной системы отопления

Несмотря на тип выбранной модели, практически в каждой из них, основным элементом конструкции, без которого регулирование процесса движения жидкости будет невозможными, является пружина. Именно она обеспечивает закрытие заслонки в случае попытки возврата теплового носителя. Для разных устройств, устанавливается пружина с отличающимся сопротивлением. Поэтому для каждого вида отопления, необходимо выбирать изделия со своей степенью сопротивляемости.

Более подробное описание процесса работы пружинного механизма:

• В статическом положении, сопротивление пружины заставляет заслонку находится постоянно в закрытом положении.
• С началом движения теплоносителя (в самотечной системе – после запуска котла или циркуляционного насоса – в принудительно циркулирующих контурах), заслонка открывается в одном направлении. В зависимости от типа циркуляции, для открытия створки, нужно преодолеть различное сопротивление пружины.
• При попытке теплоносителя сменить направление своего движения, пружина, не встречая ответного сопротивления, провоцирует закрытие заслонки.

Как работает обратный клапан

Внимание! На участке соприкосновения створки с корпусом устройства при его полном закрытии, имеется уплотнительная резинка, которая делает прибор полностью герметичным.

Изготовление прибора, предотвращающего обратно-поступательное движение теплоносителя, осуществляется из чугуна, стали, латуни или нержавейки.

Казалось бы, у устройства подобного типа узконаправленная деятельность, но несмотря на это встречаются их различают несколько разновидностей, имеющих отличающиеся эксплуатационные характеристики.

Дисковые

Прибор оснащен дисковым затвором из металла или пластика. Благодаря точно подогнаным размерам, он прекрасно запирает проход при обратном движении теплоносителя. Чтобы обеспечить сопротивление запорному механизму, его оснащают пружиной. От ее упругости и массивности, зависит степень сопротивления.

Жидкость поступая по направлению движения, открывает дисковый запорный элемент, и все время удерживает в отжатом состоянии. Как только в системе образуются завихрения или теплоноситель устремляется в обратном направлении, диск, за счет давления пружиной, возвращается в исходное положение, блокируя выход из камеры.

Дисковые модели пользуются популярность, благодаря имеющимся преимуществам:

• Небольшие размеры. Компактность устройства позволяет его размещать в любых местах.
• Неприхотливое в обслуживании. Не требует частого вмешательства. Достаточно раз в полгода провести чистку от возможной скопившейся грязи.

• Невысокая цена. Доступна для покупки любому покупателю.

Дисковый клапан не пригоден для ремонта. Поэтому, если устройство сломается, то выручит только полная его замена.

Шаровые

Как не сложно догадаться, что в данном устройстве в качестве запорного механизма используется шаровый механизм. Он изготавливается исключительно из металла – стали, алюминия или других. Чтобы при контакте с водой риск поражения ржавчиной был минимален, шар покрывается резиновым слоем. К тому же, такое покрытие служит для лучшей герметизации прохода. Работа клапана идентична предыдущему устройству: во время движения, теплоноситель отодвигает механизм и движется в заданном направлении. При появлении обратного движения, шар также блокирует проход.

В отличие от предыдущей модели с дисковым запорным механизмом, шаровый обладает меньшим сопротивлением.

Обратный шаровый клапан

Лепестковые модели

В качестве затвора устанавливается пластина повешенная на шарнире. Без пружины и от легкого толчка теплоносителя, затвор отодвигается, напоминая колыхание лепестка при движении теплового носителя. У данной модели существуют две разновидности, которые делятся на поворотные и одностворчатые. Если со створчатыми клапанами все понятно, то поворотные требуют небольшого пояснения. По бокам прохода, устанавливаются шарниры, к которым монтируются створки. В данной ситуации, створки оснащаются пружинами. Таким образом получается поворотный механизм.

Так как большинство лепестковых створок не оснащается пружинами, то они пригодны для установки и обслуживания самотечных отопительных контуров.

Устройства с подъемным механизмом

Запорный механизм, в отличие от других моделей, устанавливается в вертикальном положении. Установка прибора проводится только вертикально. В противном случае запорный механизм не будет подниматься.

Подъемный обратный клапан

Является прибор обратного сопротивления обязательным к установке?

Нет не является! Мало того, лучше вовсе обойтись без монтажа устройства в систему. Объясняется это тем, что прибор имеет довольно высокое гидравлическое сопротивление, оказывая влияние на горизонтальный участок до 1 метра. Это в свою очередь соответствует 1 атмосфере гидравлического сопротивления.

На величину сопротивления механизма оказывает прямое влияние скорость движения теплоносителя. Так если эти показатели примерно стандартны, то их значения будут в районе от 0. 5 до 1.5 м/с. Таким образом выходит, что давление в системе падает на 0.3 бара.

Далее будет рассмотрено нужен ли обратный клапан в системе отопления, и каковы объяснения его необходимости.

Контур отопления с несколькими отопительными приборами

Нередко можно встретить у владельцев загородных домов схему отопления, когда в целях экономии или поддержания бесперебойного процесса обогрева, устанавливают несколько котлов. Во-первых, при отключении электроэнергии или прекращении подачи газа, всегда имеется резервное устройство, которое при правильно смонтированной схеме, запуститься в эксплуатацию. Во-вторых, если в системе установлен твердотопливный котел в качестве основного, то владельцы прибегают к такой хитрости, когда на ночной период, запускают котел, работающий на альтернативной энергии – например, электричестве.

Этот метод вполне оправдан, но он имеет свои нюансы. Если в контуре не установлен обратный клапан, то при отключении твердотопливного котла, теплоноситель будет захватывать и обслуживать не только контур запущенного отопительного устройства, но и отключенного твердотопливного котла. такая непредусмотрительность несет с собой значительные теплопотери.

Схема размещения обратного клапана с двумя нагревательными приборами

Несомненно, существует и другой метод перенаправления движения теплового носителя – например, механический. Можно установить запорные краны и при необходимости вручную перекрывать подачу к одному устройству и открывать допуск к другому. Однако, если учесть человеческий фактор – забывчивость, то данный метод нельзя считать идеальным, и поэтому лучше автоматизировать процесс, установив в контур один или несколько обратных клапанов.

Внимание! В данном случае, установка устройства, контролирующего направление движения теплоносителя является необходимостью.

Контур с периодическим отключением циркуляционных насосов

Если в системе отопления помимо отопительного контура, а возможно и не одного, присутствует ветка для обслуживания теплых полов, то такая система нуждается в установке дополнительных источников принудительной циркуляции для каждой контурной петли.

Основная часть мастеров, при конструировании подобных схем, делают так, чтобы насосы работали в непрерывном режиме. Но встречаются схемы, где вместе с циркуляционником монтируют термодатчик. При повышении температурных показателей, прибор отключает питание от насоса.

Схема подключения обратного клапана для прохода на коллектор теплого пола

Без установленного обратного клапана, процесс циркуляции теплоносителя, будет продолжаться в прежнем режиме, занося часть жидкости в неработающий контур. На лицо теплопотери. Поэтому установка необходима при эксплуатации схемы с несколькими циркуляционными насосами.

При совместной работе циркуляционного и скважинного насосов

В качестве схемы представляется контур с установленным котлом отопления и бойлером. Котел направлен на обогрев контура системы отопления с установленным циркуляционным насосом. Бойлер обеспечивает жильцов дома горячей водой, но для наполнения емкости используется стороннее устройство – насос погружного или поверхностного типа для подъема грунтовой воды.

Как известно, что установленный насос в системе отопления, создает напор мощностью не более 1.5 бар, тогда как мощность второго прибора может доходить до 3 бар.

Рассмотрим ситуацию:

• Температура в контуре отопления упала и запущен процесс прогрева теплоносителя, следовательно, циркуляционный насос, также участвует в общей работе.

• Во время эксплуатации бойлера, датчиком была замечена потеря воды. Он подает сигнал на скважинный насос для подъема новой порции, чтобы пополнить недостающий объем жидкости.
• В процессе закачки воды в бойлер, возможна конфликтная ситуация, когда закачиваемая погружным насосом вода, проталкивается дальше по контуру, блокируя работу циркуляционного насоса.

В таком случае, перед устройством принудительной циркуляции устанавливается обратный клапан.

Коротко о главном

Если, обогрев помещения производится исключительно батареями отопления или частный дом имеет всего один этаж, то скорее всего установка обратного клапана не понадобится. Только если в контур вмонтирован кран подпитки. В случае, когда для обогрева используют еще и теплый пол, а помимо прочего горячая вода добывается из бойлера, то такая система нуждается в обязательной установке прибора контроля движения теплоносителя. Но перед началом монтажа, нужно очень внимательно все обдумать и разместить приборы в правильных местах.

Как думаете – можно ли отремонтировать обратный клапан своими руками или не жалеть денег и приобрести новый?

Автор

Марк Соловьев

Специальность:
Инженер

Все статьи

Поделиться

Поделиться

Обратный клапан в системе отопления. Принцип работы и когда применять

У многих строителей часто возникают разные вопросы и споры. Один из таких вопросов – применение обратных клапанов в системе отопления. Кроме того, необходимо рассмотреть зачем нужны и почему применяются такие клапаны. Это сложный вопрос, который включает в себя сразу два подзаголовка: применение обратных клапанов в контурах системы отопления (периферийная вторичная часть) и применение в котловой части.

Содержание

Котловая часть

Система стандартного отопления включает в себя множество интересных компонентов, где каждый из элементов выполняет особую задачу. Один из таких составляющих – обратный клапан, что следит за потоком теплоносителя.

Во время работы, появляется гидравлическое давление, которое неравномерно распределяется по всем участкам. Это может возникать из-за разных вариантов, но самой частой причиной этих проблем являются:

1. Неравномерное остывание теплоносителя.
2. Ошибки при строительстве.
3. Неправильная сборка системы.

Применение обратных клапанов в котловой части происходит в большинстве случаев, если два котлованы работаю параллельно. К примеру, на производстве используют один электрический и любой другой. Во время работы параллельно на определенную нагрузку на подаче или на выходе устанавливают контуры, чтобы вовремя выхода из строя одного котла, второй продолжал функционировать.

Это позволит не замыкать линии на определенном участке. Кроме того, достаточно близкое расположение позволит нормально шунтировать напорные характеристики и греть второй котел. Такие клапаны способны получать лишнюю отдачу через теплообменник и направлять выход через трубу.

Если котел будет твердотопливным, то это сделает работу «рубашки» радиатора очень сильной с отводом тепла. В котловой части хватит установить клапаны на входы и выходы при параллельной работе, чтобы не заморачиваться.

Периферийная вторичная часть

Обратный клапан – элемент системы отопления, состоящий из пластиковой или же металлической основы, который выполняет функцию полного перекрытия подачи теплоносителя. Это происходит в том случае, когда поток начинает движение в обратную сторону. Металлический диск скреплен с пружиной, которая при движении потока в одну сторону находится под давлением, а при обратном движении пружина срабатывает на перекрытия прохода в трубе. Устройство клапана имеет не только диск и пружину, но и уплотнительную прокладку. Этот компонент помогает держать диск на месте плотно. Из-за этого практически отсутствует возможность протекания трубы.  Дисковые клапаны широко используются в бытовых отопительных системах.

Рассмотрим принцип работы и пример, когда обратные клапаны необходимы, а когда нет. В рабочем режиме контуров, где присутствует циркуляция, наличие клапана необязательна. К примеру, если посмотреть на классическую котельную, где присутствуют три параллельных контура. Это может быть радиаторный контур с насосом, контур теплого пола со своим насосом и контур загрузки бойлера. Зачастую такие схемы используются в работе с напольными котлами, которые называются схемами насосных приоритетов.

Насосные приоритеты – это определение попеременной работы насосов. Например, использование обратных клапанов происходит, когда в работе остается только один насос.

Установка клапанов полностью отпадает, если на схеме есть гидрострелка. Это позволяет во время перепадов давления в определенных насосах, избавиться от этой проблемы, не применяя обратные клапаны. Гидрострелкой указан замыкающий участок, который работает для восстановления давления в одном из насосов.

Присутствие напольного котла в схеме тоже позволяет не устанавливать обратные клапаны для отопления. Это происходит за счет его бочки, перемыкающую определенное место от перепада, которую считают за нулевое сопротивление или гидрострелку. Емкость таких бочек иногда достигает 50 литров.

Обратные клапаны в отоплении применяют, если котел ставят на достаточно большое расстояние от насосов. Кроме того, если узлы и котел находятся на расстоянии 5 метров, но трубы имеют слишком узкий размер, это создает потери. В этом случае нерабочий насос может создавать циркуляцию и давление на другие узлы, поэтому стоит поставить на все три контура по обратному клапану.

Еще один пример использования обратных клапанов, когда есть настенный котел, а параллельно с ним происходит работа двух узлов. Чаще всего у настенных котлов одна система радиаторная, а вторая – смесительный настенный модуль, вместе с на теплый пол. Обратные клапаны не нужно устанавливать, если смесительный узел работает только в постоянном режиме, то в нерабочем состоянии клапанам нечего будет регулировать, потому что этот контур будет закрыт.

Бывают случаи, когда смесительном настенном узле не работает насос. Это иногда происходит, когда насос комнатным термостатом  отключается во время определенной комнатной температуре. В этом случае клапан необходим, потому что циркуляция продолжиться в узле.

Сейчас на рынке предлагаются современные смесительные узлы, когда на коллекторе все петли отключаются. Для того чтобы насос не работал в холостом ходу, к коллектору добавляют еще и байпас с перепускным клапаном. Еще используют коммутатор питания, который выключает насос во время того, когда все петли на коллекторе закрыты. Отсутствие должных элементов, может спровоцировать короткозамкнутый узел.

Это все случаи, когда обратные клапаны не нужны. В большинстве других условий использование обратных клапанов не требуется. Используют клапаны только в паре случаев:

• Когда три узла параллельного соединения и в одном из них отсутствует работа.
• При установке современных коллекторов.

Случаев, когда используют обратные клапаны очень редко, поэтому сейчас их постепенно убирают с использования.

Особенности установки

Во время установки обратных клапанов в отоплении, необходимо следовать несколькими правилами:

• Установка клапана происходит по направлению теплоносителя. Чтобы избежать проблем с монтажом, на корпусе присутствует стрелка направления.
• Чтобы уплотнить клапан используют паронитовые прокладки, только учитывают, чтобы диаметр отверстия не уменьшался.
• Желательно устанавливать перед клапаном сетку для грубой очистки, чтобы мелкие частицы не попадали в механизм и не создавали повреждений.
• Клапан устанавливают так, чтобы другие компоненты не мешали ему при работе. Это позволит избавится от дополнительного давления на клапан.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Какой обратный клапан следует использовать? – Blackhawk Supply

Содержание

1. Что такое обратный клапан?
2. Как работает обратный клапан в трубопроводе?
3. Что делает обратный клапан?
4. Тип обратного клапана
5. Материалы
6. Как правильно выбрать обратный клапан

Вы можете найти обратные клапаны для сточных вод в бытовых, промышленных и коммерческих целях. Их функция относительно одинакова — обеспечивать однонаправленный поток жидкостей и газов. Однако эти клапаны бывают разных типов, и выбор правильного обратного клапана может быть сложной задачей.

Итак, что такое обратный клапан и где его можно использовать? В чем разница между бабочкой, шаром и поворотным обратным клапаном? Blackhawk Supply с удовольствием объяснит.

Это подробное руководство объяснит все, что вам нужно знать об обратных клапанах, и поможет выбрать правильный клапан для вашей системы.

Звучит интересно? Оставайтесь с нами до конца.

Что такое обратный клапан?

Начнем с основ. Что делает обратный клапан в системе трубопроводов?

Обратный клапан (также известный как обратный клапан) представляет собой механизм, используемый для однонаправленного контроля жидкостей и газов в трубопроводе. Этот тип клапана может предотвратить гидравлический удар — ударную волну или скачок давления, которые могут повредить систему трубопроводов.

Другими словами, обратный клапан предназначен для предотвращения обратного потока и защиты механического оборудования в трубопроводе.

Преимущества

• Предотвращает гидравлический удар (скачок давления жидкости)
• Защищает трубопроводную систему и ее компоненты
• Многие категории и типы обратных клапанов доступны на рынке
• Чрезвычайно прочный и не требующий обслуживания

Недостатки

• Сложно оценить состояние внутренних частей клапана
• Трудно понять положение клапана (открыто или закрыто)
• Ограниченные конфигурации установки

Как работает обратный клапан в трубопроводе?

Итак, для чего нужен обратный клапан?

Короче говоря, он позволяет жидкостям и газам течь в одном направлении, блокируя обратный поток. Эти устройства обычно имеют пружинный механизм, который автоматически закрывает клапан, используя давление потока среды.

Вот как работает обратный клапан:

• Жидкость контактирует с обратным клапаном.
• Высокое давление жидкости (также известное как давление на входе или давление открытия) увеличивает и сжимает подпружиненный встроенный механизм внутри клапана.
• Пружина толкает диск (шибер, шар или диафрагму), открывая клапан и пропуская жидкость (или газ).
• При снижении давления пружина перекрывает клапан и останавливает поток.

Для обеспечения правильного направления потока требуется правильная установка. В противном случае жидкость или газ не будут перемещаться по системе и даже могут привести к ее повреждению. Направление потока можно определить по стрелке на корпусе клапана.

Что делает обратный клапан?

Как известно, обратные клапаны используются для предотвращения обратного потока в трубопроводных системах. Давайте поговорим о том, как вы можете использовать его для своих систем.

• Управление потоком в системах отопления, вентиляции и кондиционирования воздуха (HVAC).
• Для предотвращения ненужных отключений системы трубопроводов, когда обратный поток может вызвать ударную волну, которая может повредить внутреннее оборудование.
• Для обеспечения наличия в системе только чистой питьевой воды и предотвращения повторного попадания сточных вод в систему.
• Гидравлические обратные клапаны блокируют противоположное направление потока масла в гидравлических устройствах.
• Для предотвращения стекания и сифонирования жидкости.
• Во избежание смешения жидкостей и газов в один поток.
• Для предотвращения обратного потока, который возникает, когда давление воздуха во вторичных системах превышает давление в первичной системе.

Обратные клапаны используются в большинстве домов, офисов и промышленных предприятий. Теперь давайте посмотрим на две самые популярные категории приложений.

Водоснабжение

Обратные клапаны используются в водоснабжении, например, в стиральных машинах, фильтрах и аквариумах. Некоторые из функций, которые они выполняют, включают:

• Предотвращение загрязнения. Обратные клапаны изолируют выпускную сторону клапана от внешних источников, таких как сточные воды. Следовательно, они предотвращают загрязнение и обеспечивают чистоту питьевой воды.
• Защита от переполнения. Эти клапаны блокируют повторное попадание жидкости в систему, исключая вероятность перелива и скачка давления.
• Стабилизация внутреннего давления. Водяные насосы могут быть защищены от мусора, поддерживая внутреннее давление на оптимальном уровне.
• Сброс воды. Обратные клапаны типа «утконос» предотвращают попадание сбрасываемой воды обратно в насосы, когда они выключены.

Пневматика (воздух) Применение

Пневматические (воздушные компрессоры) обратные клапаны используются для однонаправленного потока воздуха. Другими словами, они позволяют сжатому воздуху поступать в систему и предотвращают его обратное течение. Эти клапаны зависят от перепада давления, чтобы открыть или закрыть клапан.

Воздушные обратные клапаны обычно используются для регулирования давления. Они позволяют сбросить давление в определенных частях компрессора для защиты внутреннего оборудования. Вы можете найти их в системах смешивания газов, аэрокосмических приложениях, домашних системах отопления, гидравлических системах самолетов и других средах.

Типы обратных клапанов

Обратные клапаны имеют такое же назначение, но они доступны во многих различных типах, предназначенных для конкретных применений. Важно понимать классификацию обратных клапанов, прежде чем вы сможете выбрать правильный для вашей системы.

Вот самые популярные категории и типы этих клапанов.

Поворотный обратный клапан

 Jomar 105-408G S-511G, Y-образный поворотный обратный клапан 2 дюйма

Поворотный обратный клапан регулирует поток с помощью дискового механизма. уровень давления.Этот тип клапана часто используется в системах пожаротушения и канализации

Поворотные обратные клапаны могут иметь верхнешарнирный или поворотный дисковый механизм

С верхним шарниром

Поворотный обратный клапан с верхним шарниром имеет диск на внутренней верхней части устройства. Петля открывает диск, когда давление увеличивается, и закрывает его, когда давление падает.

Поворотный диск

Поворотный диск имеет подпружиненный куполообразный диск, который открывает и закрывает клапан почти мгновенно.

Подъемные обратные клапаны

Подъемные обратные клапаны имеют шар или поршень, который поднимается под действием давления, позволяя клапану открываться и закрываться. Области применения этих клапанов включают в себя добавочную воду, системы азота, сбросные линии и управление питательной водой в промышленном секторе.

Поршень

Поршень в обратном клапане позволяет жидкости течь до тех пор, пока гравитационное закрытие поддерживает постоянное давление. Эти клапаны иногда имеют пружину для улучшения контроля потока.

Шар

Подпружиненный или плавающий шар обеспечивает однонаправленный поток в клапане. Шаровые обратные клапаны имеют герметичное уплотнение для остановки обратного потока, что делает их полезными для приложений с высоким давлением и высокой скоростью.

Поворотные обратные клапаны

Spears 5433-060C 6 Дроссельный обратный клапан из ХПВХ

Дроссельный (водяной) обратный клапан имеет складной пластинчатый диск с шарниром посередине, который открывается и закрывается для пропуска жидкости. Этот механизм полезен для газопроводов и систем низкого давления.

Запорные обратные клапаны

Запорный обратный клапан имеет шток, который удерживает диск в седле и обеспечивает герметичность. В отличие от других обратных клапанов, этот имеет функцию ручного управления, которая позволяет контролировать поток в обоих направлениях.

Запорные обратные клапаны используются во многих котлах, парогенераторах, электростанциях и системах безопасности.

Донные обратные клапаны

Hayward FV10400SA 4-дюймовая сетка донного клапана из ПВХ. попадание в систему для предотвращения засорения, потери энергии и возможного повреждения водяных насосов

Материалы

В зависимости от применения компоненты обратных клапанов могут быть изготовлены из ПВХ (поливинилхлорида), ПП (полипропилена), нержавеющей стали, латуни и других материалов.

Латунь

Обратный клапан из латуни обычно используется в устройствах с низким давлением. Он обладает большой долговечностью и отлично работает с водой, маслом и топливом. Однако латунь менее устойчива к коррозии, жаре, морской воде.

ПВХ

Материал из поливинилхлорида часто используется в обратных клапанах в системах управления водными ресурсами и ирригационных системах из-за его устойчивости к кислотам, хлоридным растворам, морской воде и другим агрессивным жидкостям. ПВХ не следует использовать для хлорированных углеводородов и других жидкостей с высокими температурами (более 60 градусов Цельсия).

Полипропилен

Полипропиленовый материал обладает высокой коррозионной стойкостью, что делает его идеальным для неорганических кислот, водных растворов и других сред, вызывающих коррозию металлов. Вы можете использовать их для агрессивных жидкостей, воды и жидких пищевых продуктов.

Нержавеющая сталь

Обратные клапаны из нержавеющей стали и титана обладают отличной устойчивостью к низким и высоким температурам, а также к коррозии. С другой стороны, этот материал дороже, чем другие решения.

Как правильно выбрать обратный клапан

Выбрать обратный клапан намного проще, если вы знаете о различных типах механизмов и их применении. Однако вам необходимо учитывать другие критерии, чтобы выбрать правильный клапан по разумной цене:

• Риск гидравлического удара в вашей системе.
• Самая высокая и самая низкая температура среды.
• Максимальное давление в системе.
• Допустимая потеря давления.
• Размеры конверта и размеры линий.
• Тип жидкостей и совместимость материалов.
• Монтажная ориентация (вертикальная или горизонтальная).
• Доступность приложений (для обслуживания и ремонта).

Другой вариант — обратиться за помощью в профессиональную компанию. Они могут оценить ваши системы, чтобы найти самые безопасные и экономичные решения для управления потоком.

Заключение

Обратный клапан является лучшим решением для однонаправленного регулирования потока. Эти клапаны предотвращают обратный поток, устраняя потенциальные повреждения от перелива, скачков давления и гидравлических ударов.

Теперь, когда вы знаете об их категориях, выбрать обратный клапан не составит труда. Однако всегда можно обратиться за помощью к специалистам.

Blackhawk Supply предлагает широкий выбор обратных клапанов, включая воздушные компрессоры, дроссельные заслонки и шаровые краны. Проверьте это!

действие, виды, плюсы и минусы, установка

Стандартная система отопления включает в себя множество элементов. Каждый из них выполняет свою задачу, в результате чего конструкция работает плавно и четко. Одним из таких элементов является обратный клапан на отопление, который регулирует подачу теплоносителя.

Мы познакомим вас со всеми типами обратных клапанов, используемых сегодня при организации отопительных контуров. В представленной нами статье подробно описаны их конструктивные особенности, приведены технические характеристики. Независимые мастера найдут у нас инструкции по установке и ценные советы.

Содержание статьи:

• Зачем нужен обратный клапан?
• Разновидности обратных клапанов
  • Крепления дискового типа
  • Шаровые обратные клапаны
  • Лепестковый затвор
  • Грузоподъемное оборудование
• Правила выбора запорного устройства
• Варианты рабочих схем подключения
• Нюансы грамотного монтажа
• Выводы и полезное видео по теме

Зачем нужен чек клапан?

В процессе эксплуатации внутри системы отопления возникает гидравлическое давление, которое может быть неравномерным на различных ее участках. Причины этого явления самые разные.

Чаще всего это неравномерное охлаждение теплоносителя, ошибки в проектировании и сборке системы или ее прорыв. Результат всегда один: направление основного потока жидкости меняется, и он поворачивается в противоположную сторону.

Это чревато очень серьезными последствиями вплоть до выхода из строя котла, а то и всей системы, что потребует значительных затрат на ремонт в будущем.

По этой причине специалисты настоятельно рекомендуют устанавливать обратный клапан. Устройство способно пропускать жидкость только в одном направлении. При появлении обратного потока срабатывает запорный механизм, и отверстие становится непроходимым для теплоносителя.

Таким образом, устройство способно управлять потоком жидкости, пропуская ее только в одном направлении.

Принцип работы обратного клапана очень прост. Он проходит жидкий теплоноситель в заданном направлении и преграждает путь, когда пытается двигаться в противоположном направлении.

Для нормальной работы системы необходимо, чтобы устройство не создавало дополнительного давления и свободно проходило к радиаторам. Поэтому крайне важно правильно подобрать продукт.

Разновидности обратного клапана

Несмотря на то, что все устройства этого типа выполняют одну задачу, они имеют конструктивные, а значит, и эксплуатационные отличия. Рассмотрим каждый из этих видов более подробно.

Светильники дискового типа

Отличительной особенностью изделия является наличие дискового затвора. Это пластиковый или металлический элемент, размеры которого позволяют полностью перекрыть поток теплоносителя, если он начнет двигаться в обратном направлении.

Диск соединен со стальной пружиной. При прямом движении жидкости она находится в сжатом состоянии. При изменении направления он распрямляется и смещает диск со своего места, тем самым перекрывая трубу.

В конструкцию клапана также входит прокладка, позволяющая затворному механизму максимально плотно садиться на седло. Поэтому в исправных устройствах протечка исключена.

Дисковые устройства широко применяются при обустройстве бытовых систем отопления, так как имеют существенные преимущества:

1. Компактность. Габариты изделий и их вес небольшие, что позволяет устанавливать их на любую систему.
2. Регулярное обслуживание не требуется.
3. Стоимость устройства низкая.

Из существенных недостатков стоит отметить непригодность к ремонту. Поэтому вышедшие из строя клапаны сразу заменяются новыми.

Существенным недостатком дисковых устройств является значительное гидравлическое сопротивление. На схеме хорошо видно, как она возникает. Жидкости должны преодолеть препятствие в виде стопорного диска

И еще один минус — значительное гидравлическое сопротивление, создаваемое устройством. Для некоторых систем, например, с геотермальной, это может быть критично. Затвор диска со временем покрывается слоем минеральных отложений, что приводит к повреждению устройства.

Стандартные поворотные затворы в закрытом состоянии создают некоторые ударные нагрузки. На их работоспособность и техническое состояние это не влияет, но в системе возникает гидроудар. Что для нее нежелательно.

Дисковые устройства с дополнительным механизмом, позволяющим максимально плавно закрыть отверстие, лишены этого недостатка. Их стоимость выше, чем у стандартных аналогов.

Шаровые обратные клапаны

В качестве затвора в устройствах этого типа используется металлический шар. Изготавливается из алюминия, стали и других металлов. Для продления срока службы элемент покрыт слоем резины.

Работает такой затвор следующим образом: при движении теплоносителя по корпусу прибора в нужном направлении он поднимает шарик, который перемещается в верхний отсек клапана.

Кран шаровой обеспечивает минимальное гидравлическое сопротивление, поэтому широко применяется в самых разных системах отопления. Еще один плюс – долгий срок службы.

Как только меняется направление движения или поток останавливается, шар тут же опускается и перекрывает трубу. Таким образом, движение жидкости в обратном направлении становится невозможным.

К достоинствам данных клапанов относятся:

• надежность — в конструкции отсутствуют трущиеся или подвижные системы, что значительно снижает возможность поломки и позволяет работать в любом положении;
• Ремонтопригодность — верхняя часть корпуса клапана снабжена съемной крышкой, обеспечивающей легкий доступ внутрь конструкции;
• низкое гидравлическое сопротивление .

Учитывая недостатки, стоит отметить достаточно большой рабочий диаметр. По этой причине их нельзя использовать в бытовых трубопроводах малых сечений.

Краны шаровые капризничают при монтаже, из-за конструктивных особенностей. При горизонтальной установке их необходимо ставить крышкой вверх, иначе створка не сможет подняться, чтобы пропустить воду. Исходя из тех же соображений, при вертикальной установке необходимо следить за тем, чтобы жидкость двигалась строго вверх.

Шаровые краны не смогут нормально работать в трубопроводах с низким давлением. Поскольку минимальное значение, при котором поднимается сфера, закрывающая проходное отверстие, обычно составляет 25 бар.

Лепестковый затвор

Клапан для этого типа клапана представляет собой тонкую стальную пластину. Он закреплен на шарнирной конструкции, что позволяет ему двигаться.

Клапан обратный двухстворчатый лепестковый очень надежен, выдерживает высокое давление. Но при этом имеет серьезное гидравлическое сопротивление, так как ось поворота створок расположена непосредственно по центру проходного отверстия

Существует два типа откидных устройств. Одностворчатые или поворотные, снабженные одной пластиной, которая может вращаться вокруг оси.

При движении теплоносителя в заданном направлении он приподнимает створку, тем самым открывая проходной проем. При изменении направления потока пластина опускается. Это можно сделать с пружиной или без нее.

Поворотные затворы имеют немного другую конструкцию. Они имеют две запорные пластины, закрепленные на поворотной оси и расположенные в центре проходного отверстия.

Теплоноситель, движущийся по контуру отопления, открывает обе створки двухстворчатого обратного клапана, а при изменении направления его движения пружины захлопывают пластины

Преимущества использования этих клапанов:

• некоторые модели самотечные клапаны могут работать без пружин, что позволяет использовать их в самотечных системах;
• относительно низкая стоимость устройств.

Из недостатков стоит отметить достаточно высокое гидравлическое сопротивление. Особенно это касается двустворчатых моделей – ось вращения расположена прямо по центру канала ствола, что является существенным препятствием для движущейся жидкости.

По этой причине дисковые затворы используются исключительно в системах высокого давления.

Подъемное оборудование

Подъемные клапаны оснащены золотником, который может свободно перемещаться вокруг вертикально расположенной оси. В сквозном отверстии есть седло, где находится шпуля.

При подаче жидкости сила ее давления поднимает заслонку, и она перемещается вдоль оси, открывая отверстие для движения теплоносителя. Как только напор потока ослабнет или он изменит свое направление, золотник опустится в седло.

Подъемный обратный клапан устанавливается только вертикально. В противном случае напора жидкого теплоносителя будет недостаточно для поднятия запорного механизма

Преимуществами данных устройств являются:

1. Надежность. Оборудование имеет достаточно простую конструкцию, что позволяет работать с ним с минимальным риском поломки.
2. Низкая чувствительность к качеству охлаждающей жидкости.
3. Возможность ремонта. Для этого в верхней части корпуса устройства расположена съемная крышка.

Из недостатков стоит отметить ограничения по установке. Из-за особенностей конструкции их можно монтировать только в строго вертикальном положении.

Правила выбора запорного устройства

Выбор обратного клапана, предназначенного для , — ответственного мероприятия. Если знания в этой области минимальны, лучше всего обратиться за помощью к специалистам. Это гарантирует, что новая система отопления функциональна и безопасна.

Необходимо знать, что, независимо от их типа, все обратные клапаны различаются по способу присоединения к трубопроводу.

Соединительные обратные клапаны очень просты в установке. Однако резьбовое соединение не может выдержать большого давления, поэтому имеют ограничения в применении

Сцепные устройства снабжены соединительным резьбовым узлом, что значительно облегчает их соединение с магистралью. Чаще всего такой агрегат комплектуется тарельчатыми вентилями, предназначенными для установки в или частном доме. Их отличительная черта – небольшой диаметр. Чаще всего он не крупнее ДУ-50.

Фланцевые изделия представляют собой конструкцию, собираемую на основе детали, имеющей отверстия для крепления. С помощью последнего он соединяется с магистральным трубопроводом. Фланцевое соединение намного прочнее резьбового.

По этой причине фланцевые задвижки широко используются при строительстве трубопроводов большого диаметра. Наиболее популярны устройства шарового типа.

Устройства межфланцевые предназначены для установки между двумя фланцами труб. Они легкие и компактные. Очень часто во фланцевом исполнении выпускают оба типа клапанов лепесткового типа.

В продаже можно найти обратные клапаны, которые устанавливаются при помощи сварки. Этот вариант можно использовать, например, при обустройстве отопления из полипропиленовых труб.

Обратные клапаны фланцевого типа надежно крепятся к трубе. Такое соединение выдерживает высокое давление, что позволяет использовать устройства в централизованных магистралях

Еще одним важным критерием выбора является материал, из которого изготовлено устройство. Это может быть нержавейка. Этот вариант считается оптимальным для магистралей диаметром менее 0,04 м.

Металл практически не подвержен коррозионным процессам, способен выдерживать нагрузку до 10 атм. Это позволяет клапану работать в системе без сбоев и очень долго, но стоимость его достаточно высока. Низкая цена на латунные клапаны. Они подвержены коррозии, но этот процесс протекает очень медленно, что значительно увеличивает срок службы.

Однако их механическая прочность намного ниже, чем у нержавеющей стали. Тем не менее нагрузки, возникающие в бытовой сети, они выдерживают достаточно легко. Самые прочные клапаны изготавливаются из чугуна – они успешно справляются с критическими значениями давления, имеют значительные габариты и внушительный вес.

В связи с особенностями производства из чугуна могут изготавливаться только корпуса деталей диаметром более 40 мм. По этой причине их крайне редко используют для обустройства автономных систем отопления.

Желательно, чтобы не только корпус, но и все внутренние элементы обратного клапана были выполнены из металла. Пластик обычно имеет меньшую прочность, что может привести к преждевременному выходу из строя детали

При выборе обратного клапана нужно помнить еще одно правило – его диаметр должен точно соответствовать параметрам проходного сечения. Очень важно, чтобы рабочее давление системы не превышало максимально допустимых для работы значений, установленных производителем выбранной модели.

Варианты рабочих схем электропроводки

Системы отопления очень разнообразны и наличие обратного клапана есть уж точно не во всех. Рассмотрим несколько случаев, когда необходима его установка. В первую очередь на каждом из отдельных контуров в контуре закрытого типа должен быть установлен обратный клапан при условии их оснащения.

Некоторые умельцы настоятельно рекомендуют устанавливать перед входным патрубком единственного циркуляционного насоса в одноконтурной системе обратный клапан пружинного типа. Мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это неправда. Во-первых, установка обратного клапана в одноконтурной системе вряд ли оправдана. Во-вторых, он всегда устанавливается после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

При включении в отопительный контур двух и более котлов неизбежны паразитные перетоки. Поэтому требуется подключение обратного клапана

Для многоконтурных систем наличие обратнозапорного устройства жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любой другой.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитный поток, который будет двигаться по малому кругу, что грозит неприятностями. Без запорной арматуры не обойтись.

Аналогичная ситуация возникает при использовании . Особенно, если для оборудования есть отдельный насос, если нет буферной емкости, гидрострелки или распределительной гребенки.

Также велика вероятность возникновения паразитного потока, для отсекания которого используется специально для обустройства ответвления с котлом.

Использование запорной арматуры обязательно в системах с байпасом. Такие схемы обычно используются при переводе схем с гравитационной циркуляции жидкости на принудительную циркуляцию.

Клапан в этом случае ставится параллельно циркуляционному насосному оборудованию. Предполагается, что основной режим работы будет принудительным. Но при отключении насоса из-за отсутствия электричества или поломки система автоматически переключится на естественную циркуляцию.

При установке байпасных узлов для контуров отопления использование обратных клапанов считается обязательным. На рисунке показан один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос перестанет подавать охлаждающую жидкость, узел привода обратного клапана перестанет испытывать давление и закроется.

Затем возобновляется конвекционное движение жидкости по магистрали. Этот процесс будет продолжаться до тех пор, пока насос не запустится. Кроме того, специалисты предлагают поставить на подпиточный трубопровод обратный клапан. Это необязательно, но очень желательно, так как позволяет избежать опорожнения системы отопления по разным причинам.

Например, владелец открыл кран на подпиточной трубе, чтобы увеличить . Если по неприятному стечению обстоятельств в этот момент подача воды перекрывается, теплоноситель просто выдавливает остатки холодной воды и уходит в трубопровод. В результате система отопления останется без жидкости, давление в ней резко упадет и котел остановится.

В схемах, описанных выше, важно использовать правильно подобранные вентили. Для отсекания паразитных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет ниже у последнего варианта, что необходимо учитывать при выборе.

В системах отопления с естественной циркуляцией теплоносителя применение пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только поворотные устройства заслонки.

Для обустройства байпасного узла предпочтительно выбрать шаровой кран. Это связано с тем, что он дает практически нулевое сопротивление. На подпиточной трубе может быть установлен клапан дискового типа. Это должна быть модель, рассчитанная на достаточно высокое рабочее давление.

Таким образом, обратный клапан можно устанавливать не во все системы отопления. Он обязательно используется при обустройстве всех видов байпасов для котлов и радиаторов, а также в местах разветвления трубопроводов.

Нюансы грамотного монтажа

При монтаже запорной арматуры необходимо строго соблюдать несколько правил:

1. Клапан устанавливается строго по направлению движения теплоносителя. Во избежание ошибок на корпусе изделия всегда имеется маркировка в виде стрелки, указывающей направление работы.
2. Для герметизации стыков можно использовать паронитовые прокладки при условии, что они не уменьшают диаметр проходного сечения. В противном случае клапан будет создавать большее гидравлическое давление, чем планировалось.
3. Устройство должно быть установлено так, чтобы другие элементы системы отопления не оказывали дополнительного давления на его корпус.
4. Перед обратным клапаном настоятельно рекомендуется установить грубое сито. Это позволит предотвратить попадание твердых частиц в запорный механизм, что, в свою очередь, может привести к нарушению герметичности устройства при закрытии.

Еще один важный момент: перед установкой необходимо еще раз убедиться в правильности выбора клапана.

Например, для контуров с принудительной циркуляцией подходит любой тип устройства, а для гравитационных систем только поворотный лепесток без пружины. Так как теплоноситель, движущийся самотеком, не сможет справиться с сопротивлением пружины.

Выводы и полезное видео по теме

Видео №1. Где использовать обратные клапаны:

Видео №2. Как правильно подобрать арматуру для самотечной системы отопления:

Видео №3. Как устроить подачу отопления с обратным клапаном:

Обратный клапан — необходимый элемент сложных систем отопления.
