Как найти обрыв провода в стене своими руками
Если в квартире потух свет или не работает розетка, это может возникнуть из-за обрыва электрического провода.
Для устранения неисправности нужно пригласить профессионального электрика или попробовать найти повреждение и устранить его самостоятельно.
Рассмотрим, как найти обрыв провода в стене, какие приборы понадобятся для диагностики и как устранить неисправность.
Содержание
Причины повреждения проводки
Провода могут повредиться при ремонте
Причиной повреждения электрического провода может быть использование тонких, некачественных кабелей, нарушение технологии монтажа, перегрузка сети, повреждение при выполнении строительных и ремонтных работ и т. д.
На неисправность в работе электросети указывает:
- частое срабатывание автомата на щитке;
- искрение;
- короткое замыкание;
- отсутствие фазы, нуля по отдельности или обеих одновременно.
Рассмотрим в таблице классы неисправностей и их характеристики:
№ | Класс неисправности | Характеристика |
---|---|---|
1 | Первый | Приходится более, чем на 50% от всех неисправностей. Происходит в местах соединения проводников, их подключения к контактам розеток, выключателей, электрощитов. |
2 | Второй | Если при выполнении ремонта забили гвоздь или просверлили провод перфоратором. Это может привести к короткому замыканию. |
3 | Третий | В 20% случаев происходит разрыв без постороннего вмешательства. Он может возникнуть вследствие износа кабеля, перегрузки сети или неисправности в работе устройства защитного отключения тока. |
Наиболее часто обрыв происходит в местах соединения проводов и подключения проводников к контактам. Эти неполадки сравнительно легко обнаруживаются и ремонтируются. Небольшие повреждения могут дать о себе знать через длительное время.
Инструменты для обнаружения неисправности
Существуют инструменты, с помощью которых можно найти неисправность в электрической системе:
№ | Вид инструмента | Характеристика |
---|---|---|
1 | Отвертка с индикатором | Это самое простое и недорогое устройство. Индикатор способен указать на поврежденную зону, расположенную не более, чем в 30 см от места диагностики. |
2 | Трассоискатель | Разработан для нахождения скрытого или открытого кабеля, находящегося под напряжением, с целью устранения его обрыва без повреждения изоляции в токопроводящих коммуникациях. |
3 | Сигнализатор Е 121, называют его «дятлом» | С помощью этого простого прибора можно прозвонить наличие провода на глубине 7 см. |
4 | Сигнализатор MS | Одинаково реагирует на проводник тока и металлические элементы арматуры. Не показывает фольгированный кабель. За счет недорогой стоимости подходит для частного пользования. |
Для устранения неполадок в электрической сети понадобится пассатижи, изоляционная лента и острый нож с изолированной ручкой.
Определяем неисправность тестером
Тестер покажет, подается ли напряжение на счетчик
Если в квартире пропало электричество, с помощью тестера определяем, подается ли напряжение на счетчик. Предварительно в щите выключаем автоматы. Если в щитке нет тока, значит обрыв произошел до счетчика. Если ток есть, значит обрыв в квартире.
Все токоведущие кабели располагаются в вертикальном и горизонтальном положении, их повороты выполняют под прямым углом. Такая схема монтажа проводов упрощает поиск проводников, ведущих от розетки к коробке.
Иногда для устранения поломки просто нужно заменить предохранители. Часто кабели перегорают в разводных коробках.
Ищем место обрыва
Первым делом отключите электропитание
Прежде чем приступить к работе, нужно отключить питание на всех источниках тока. Чтобы понизить сопротивление, прожигают изоляцию на кабеле.
Чтобы найти, какой участок электрического провода поврежден, нужно знать все элементы проводки. Разрыв или повреждения может возникнуть на участке между:
- коробками;
- коробкой и розеткой;
- коробкой и выключателем;
- коробкой и осветительным прибором.
Чтобы найти место обрыва или повреждения электропроводки между выключателем и коробкой, понадобится однополюсный индикатор напряжения.
Для определения участка неисправности снимаем коробку с выключателя, ставим тумблер в включенное положение, проверяем присутствие фазы на контактах. Если фаза отсутствует, значит, поврежденный участок располагается между коробкой и выключателем.
Если прибор показывает наличие фазы, тогда проверяем контакты на включенном осветительном приборе. При отсутствии фазы на светильнике обрыв находится между светильником и распределительной коробкой.
Если света нет, фаза на выключателе есть, а на светильнике отсутствует, значит, при монтаже допущена ошибка, фаза и нуль поменяны местами.
Значит, неисправность нужно искать на участке между коробкой и выключателем. Диагностику проводим через контакты осветительного прибора.
Если фаза не доходит до выключателя, это говорит о том, что провода поменяны местами между выключателем и коробкой. Ищем неисправность, правильно соединяем провода. В этом случае выполнять замену лампочек даже при выключенном выключателе опасно.
Самый быстрый способ обнаружения неисправности
Над участком обрыва сигнал прервется

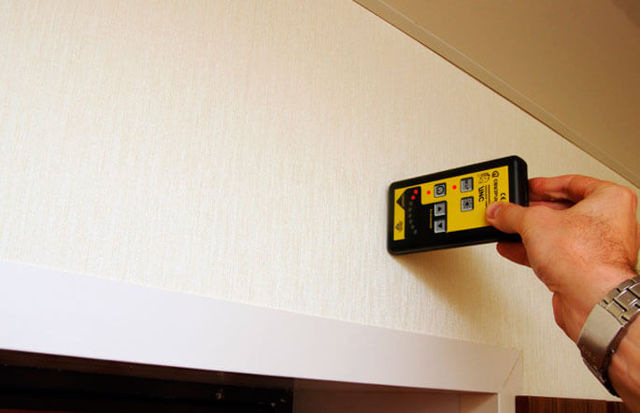

Если в доме имеется трассоискатель, с его помощью можно быстро выявить место повреждения.
Последовательность поиска поврежденного участка:
- Генератор прибора присоединяем к проводу в такой последовательности: минусовую клемму к неповрежденному кабелю, плюсовую к поврежденному. Заземление подключаем к распределительному щиту.
- Вдоль расположения кабеля прозваниваем приемником, над участком обрыва сигнал прервется. Для более точного определения места порыва проводим такую же операцию, начиная с другого конца поврежденного провода. Подробнеее о диагностике разрывов смотрите в этом видео:
При обрыве нулевого провода нужно быть осторожным, розетка может ударить током.
Дедовские способы
Раньше, когда не было под рукой приборов, умудрялись найти поврежденный участок с помощью приспособлений, рассмотренных в таблице:
№ | Способ | Применение |
---|---|---|
1 | Ищем место прохождения кабеля на глаз | Если поломка случилась во время проведения ремонта, когда со стены сняты старые обои, можно увидеть штробу для укладки кабеля, проходящую вдоль стены. Есть шанс найти место проводки под штукатуркой или шпаклевкой, если она идет полосой. Но если оштукатурена вся стена, визуально определить место расположения штробы не получится. |
2 | Приемник или радио | Настраиваем аппарат на среднюю волну. Водим им вблизи стены, прислушиваясь к искажению звука и потрескиваниям. Над поврежденным участком характер помех поменяется или они вообще исчезнут. |
3 | Микрофон, подключенный к проигрывателю | Водим им по стене по аналогии с приемником. В месте прохождения кабеля под напряжением, возникнут помехи. В месте обрыва они прекратятся или их характер изменится. |
С помощью вышеописанных дедовских методов определить поврежденное место можно с погрешностью 150—200 мм.
Устранение неисправности
Ремонт проводки нужно проводить, соблюдая технику безопасности.
Пошаговая инструкция ремонта фазного кабеля:
- Отключаем проводник с фазой.
- Освобождаем от штукатурки на стене участок 150—200 мм от центра обрыва кабеля.
- Перфоратором сверлим в стене отверстие по размеру ответвительной коробки, в которой будем соединять поврежденный участок.
- Разводим концы оборванного проводника.
- Закрепляем на алебастр коробку, вставляем в нее провода, правильно соединяем, фиксируем изоляционной лентой. Подробные ответы на вопрос смотрите в этом видео:
Если нужно заменить нулевой кабель, сначала отсоединяем нуль от шины, присоединяем к нему фазу. Затем устанавливаем разветвительную коробку и соединяем проводку.
Если кабели находятся в корпусе из трубок, их нужно вынуть и протянуть в корпус новые с помощью специального приспособления.
Обнаружение скрытой проводки, обнаружение обрыва в кабеле, шнуре. Как найти обрыв провода в бетонной или кирпичной стене.
Прибор для определения скрытой проводки: сигнализатор, индикатор, детектор скрытой проводки.
Каждый раз, когда мы сверлим отверстие в стене, то всегда имеется опасность повредить внутреннюю проводку. Что нужно предпринять, что бы случайно не повредить проводку? Для этого необходимо специальным прибором проверить ее наличие на данном участке стены, отметить место кабеля и минуя ее переразметить места для сверления.
А что, если проводка имеет разрыв? Как найти место обрыва?
Прибор для поиска скрытой проводки.
Extech DA30 — бесконтактный датчик переменного тока.
Работает в диапазоне от 200мА до 1000А, определяет наличие электромагнитного поля создаваемый переменным напряжением.
Способен работать через экранированные провода, кабель-каналы, металлические части выключателей и распределительные коробки.
Ручная установка позволяет отрегулировать чувствительности прибора для обнаружения проводки через стены.
Имеет звуковую и визуальную индикацию.
В комплект поставки прибора нахождения скрытой проводки входит карманный зажим с четырьмя батареями таблеточного типа LR44.
Отдельные модели приборов для поиска скрытой проводки имеют возможность определить даже когда он находится без напряжения.
Обычно порядок работы с таким прибором следующий:
1. Подключаем звуковой генератор к кабелю
а. Для кабелей с одним концевым коннектором подсоединяем красный зажим типа крокодил к проводу, а чёрный зажим к заземлению корпуса устройства.
б. Для проводов без концевого коннектора подсоедините красный зажим к одному проводу, а чёрный зажим к другому проводнику.
в. Для кабелей с модульными соединителями вставляем модули RJ11 непосредственно в соответствующий коннектор кабеля.
2. Устанавливаем переключатель звукового сигнала (Tone) в положение «Вкл.» (нажимаем кнопку).
3. На индуктивном пробнике нажимаем на копку которая находится сбоку «Вкл./Выкл.».
4. Подносим изолированный кончик пробника к нужному проводу, чтобы обнаружить сигнал, исходящий от звукового генератора.
5. Вращая регулятор чувствительности, настраиваем прибор на нужный уровень и проверяем кабель на предмет неисправности.
6. Самый громкий звуковой сигнал исходит от проводов, подключённых к звуковому генератору.
Примечание: Разъём для наушников находится на дне пробника.
LA-1014 — представляет собой прибор искатель срытой проводки (называют кабель — тестером) и мультиметр, т.е. универсальный прибор содержащий два в одном.
Прибор позволяет обнаружить скрытую проводку без напряжения, проверить состояние кабельных линий в телефонной и компьютерной и силовой сетях. С помощью LA-1014 можно определять обрыв, короткое замыкание и перехлест жил. Проверка коннекторов RJ45/RJ11.
Мультиметр позволяет измерять величину постоянного и переменного напряжения, силу тока, сопротивление, прозвонку диодов.
Состав прибора для поиска скрытой проводки.
1. Модульный соединитель RJ11.
2. Измерительные щуп с зажимом типа крокодил.
3. Светодиодный дисплей для проверки кабельных линий в телефонных сетях.
4. Светодиодный индикатор низкого уровня заряда батареи звукового генератора.
5. Кнопка Cont для режима проверки на обрыв.
6. Кнопка Tone для звукового генератора (переключатель звукового сигнала).
7. Кнопка Sel для выбора типа сигнала.
16. Измерительные щуп с зажимом типа крокодил.
17. Регулятор настройки уровня громкость — чувствительность.
18. Кнопка включения питания.
19. Отсек для источников питания.
20. Гнездо для наушников.
Схема прибора для определения повреждения проводки
Кроме определения скрытой проводки, прибор позволяет определить обрыв провода шнура питания таких как, видеокамеры, галогенные прожекторы, электрические утюги, дрели, мясорубки и подобных приборов. Шнур для подключения 220В, как правило его длина 1,5 — 2 метра 2-3х жильного кабеля имеющий сетевую вилку на конце. Из-за длительного использования провод подвергается механической деформации и напряжению, которые могут привести к обрыву, или реже, внутреннему замыканию в любой точке шнура. В подобных случаях мы заменяем кабель, т.к. найти дефектное место провода довольно сложно.
В 3-жильных кабелях практически трудно определить обрыв провода, без пробных надрезов кабеля, особенно в ПВХ-оболочке. Схема самодельного прибора поможет достаточно просто и быстро обнаружить место обрыва провода в 1-жильном, 2-жильном, и 3-жильном кабеле, без физического повреждения провода. Она построена на микросхеме CD4069, которая содержит 6 инверторов стандартной КМОП логики.
На инверторах N3 и N4 собран генератор импульсов, рабочая частота которого составляет примерно 1000 Гц (диапазон звуковых частот), она определяется номиналами установленных резисторов R3, R4 и конденсатора С1. Усилитель собранный на N1 и N2 усиливает слабый сигнал поступающий с датчика, тем самым определяется наличие переменного поля вокруг сетевого провода 230в. Наличие или отсутствие напряжение на выходе 10 усилителя N2 можете разрешить или заблокировать работу генератора.
Когда датчик (зонд) находится не так близко к проводу, к которому подведено переменное напряжение, выходной потенциал на ножке 10 инвертора N2 остается низким. В результате этого открытый диод D3 шунтирует цепь генератора. Одновременно, выход 6 инвертора Н3 имеет низкий потенциал — транзистор Т1 в закрытом состоянии — LED1 не светится. Когда датчик приближается ближе к проводнику с напряжением 230 в AC, 50 Гц, то при каждом положительном полупериоде переменного напряжения, потенциал выхода 10 инвертора N2 становится высоким, запускается генератор колебаний с частоте около 1кГц, красный светодиод (LD1) мигает. (Из-за инерционности свойств зрения, мы видим светодиод горящий непрерывно).
В виду циклической работы уменьшается ток потребления светодиодом, напряжения 3В постоянного тока достаточно для питания схемы прибора.
Схема прибора для обнаружения скрытой проводки.
Питание схемы осуществляется от двух элементов типа AG13 LR44, или им подобные по 1,5в R6 — AA или аккумуляторная батарея. Схема потребляет ток не более 3 мА при обнаружении сети переменного тока. Для аудио-визуальной индикации можно применить небольшой зуммер или ЖК, включаем их вместо Led 1 и резистора R5, но в таком случае потребление тока уже составит около 7 мА.
При помощи этого прибора можно быстро обнаружить неисправную лампу в последовательно соединенной новогодней гирлянде, если питание от 230 в переменного тока.
Данную схему можно смонтировать в небольшом отрезке трубки из ПВХ. Перед поиском обрыва проводам мультиметром или тестером проверьте на наличие напряжения, тока.
Затем подайте переменное 230в в линию, подключив провод имеющий повреждение к фазе, нейтраль к остальным проводам. Однако, если любой из оставшихся проводов тоже имеет неисправность, то оба провода, подключите к нейтрали. Для определения обрыва порой достаточно подать фазное напряжение на проверяемый провод.
В качестве датчика используется отрезок монтажного провода длиной 5 см. Для обнаружения места обрыва, включаем прибор переключателем S1 и медленно перемещаем зонд вдоль поврежденного провода, начиная с входной точки и двигаясь к концу. Светодиод светится при наличия поля, созданным напряжением переменного тока, когда датчик будет находится над место обрыва, то светодиод гаснет.
Во время тестирования может понадобиться изогнуть зонд, для увеличения чувствительности, так что бы при движении зонд был ближе к кабелю. Для исключения ложных срабатываний во время тестирования избегайте сильных электрических полей.
Техническое описание микросхемы CD4069 125 Kb
Схема простого прибора.
Прибор содержит всего 7 деталей: полевой транзистор VT1 типа КП302, КП303, делитель напряжения состоящий из двух резисторов R1 и R2, стрелочный индикатор от старого магнитофона РА1, выключатель питания SA1, элемент питания 1,5в. Датчиком WA1 является отрезок медного провода длиной несколько сантиметров. При приближении антенны WA1 к сетевому проводу находящийся под напряжением, он попадает в электромагнитное поле. Датчик подключен к затвору полевого транзистора VT1, в результате сопротивление исток — сток увеличивается. Протекающий ток через индикатор заставляет стрелку отклоняться. Чем больше ток, тем сильнее поле.
Настройка прибора сводится к подбору резистора R1, при отсутствии поля стрелка не должна отклоняться.

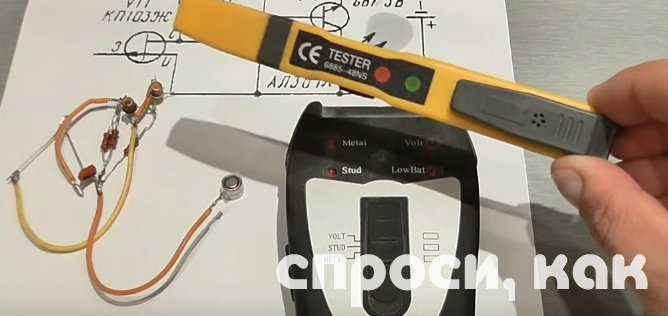

Если под рукой нет прибора для обнаружения скрытого провода, то его можно изготовит за короткое время, для этого необходим провод любой длины, желательно двухжильный, трансформатор малогабаритный, любой и кассетный магнитофон или плеер. Трансформатор выполнит роль датчика, припаиваем провод к трансформатор, а другой конец ко входу звукоснимателя. Скрытый провод должен быть под сетевым напряжением, т.е. включить выключатель свет в ванной и т.д. и подносим трансформатор к предполагаемому месту проводки — в динамике должен появиться фон переменного тока при приближении к скрытому проводу.
Оборвался провод – что делать? Обнаружитель электрической проводки.
Как отследить провод с помощью мультиметра?
Попытка выяснить, где проходит провод в цепи, может быть сложной задачей. А вот с помощью мультиметра не обязательно. В этой статье мы обсудим, как проследить провод с помощью мультиметра. Мы ответим на некоторые распространенные вопросы и дадим полезные советы, которые облегчат вам процесс. Итак, если вы устраняете проблему с проводкой или просто хотите узнать, как все работает, читайте всю необходимую информацию!
Когда вам нужно отследить провод
Есть несколько сценариев, когда вам может понадобиться отследить провод. Возможно, вы пытаетесь найти источник проблемы с электричеством в вашем доме. Или, может быть, вы пытаетесь отследить короткое замыкание в своей машине. В любом случае, трассировка провода может быть полезным способом решения подобных проблем.
Еще один сценарий, в котором может быть полезно отследить провод, — это , если вы пытаетесь установить новое оборудование в своем доме или офисе и вам необходимо проложить новые провода через существующие стены или полы. Отслеживая существующий провод, вы можете легко определить наилучший маршрут для прокладки новых проводов.
Конечно, вы можете просто узнать, где начинается и заканчивается провод, что может быть полезно, если вы пытаетесь устранить проблему с проводкой.
Какой бы ни была ваша цель отслеживания провода, это руководство покажет вам, как это сделать.
Что такое проверка непрерывности
Прежде чем мы приступим к трассировке провода, важно понять, что такое проверка непрерывности. Проверка непрерывности — это просто способ проверить, есть ли полная цепь между двумя точками.
Если вы знакомы с основами электричества, то знаете, что для протекания электрического тока необходима полная цепь. Это означает, что должен быть путь от источника питания (например, батареи) через нагрузку (например, лампочку) и обратно к источнику питания.
Если на этом пути есть какой-либо разрыв, то ток не будет течь, и цепь будет «разорвана».
Проверка непрерывности — это всего лишь способ проверки двух точек. Если проверка целостности цепи показывает, что между ними все еще есть полная цепь, то мы знаем, что провод все еще цел и в нем нет разрывов.
Если проверка непрерывности показывает, что есть обрыв цепи, , то мы знаем, что где-то в проводе есть обрыв.
Проверку непрерывности можно проводить с помощью различных устройств, но для наших целей мы будем использовать мультиметр. [1]
Что такое мультиметр?
Мультиметр — это всего лишь инструмент, который позволяет измерять различные параметры, такие как напряжение, ток и сопротивление.
Может также использоваться для проверки целостности цепи и диодов. Мультиметры необходимы для любой работы с электроникой, будь то тестирование цепей, диагностика неисправностей или устранение неисправностей оборудования.
Существует два основных типа мультиметров: аналоговые и цифровые. Аналоговые мультиметры используют стрелку и циферблат для отображения показаний, а цифровые мультиметры показывают показания на цифровом дисплее. Оба типа мультиметров полезны в разных ситуациях.
Цифровые мультиметры обычно более точны , чем аналоговые, что позволяет лучше измерять небольшие изменения напряжения или сопротивления. Кроме того, они очень просты в использовании. Вы просто выбираете функцию, которую хотите измерить (напряжение, ток, сопротивление и т. д.), а затем прикасаетесь щупами к соответствующим точкам цепи. Затем мультиметр отобразит показания на цифровом дисплее.
Цифровые мультиметры также имеют некоторые дополнительные функции, которых нет у аналоговых , например, возможность сохранять показания и измерять частоту. [2]
Отслеживание провода с помощью мультиметра
Независимо от того, какой тип мультиметра вы используете, очень важно понимать, как проводить точные измерения. В этом разделе мы рассмотрим, как использовать мультиметр для отслеживания провода. Процедура будет зависеть от того, где вам нужно проследить провод.
Электропроводка в стене
Если вам нужно отследить провод, который уже установлен в вашем доме, этот процесс относительно прост.
Установите мультиметр в Ом
Во-первых, вам нужно установить мультиметр в Ом. Этот параметр обычно обозначается греческой буквой Омега (Ω).
Вы также можете убедиться, что ваш мультиметр настроен на правильный диапазон. Если вы не уверены, какой диапазон использовать, начните с самого высокого диапазона и двигайтесь вниз, пока не найдете тот, который дает показания.
Удлините конец провода
Чтобы измерить сопротивление провода , вам нужно убедиться, что оба конца провода оголены. Чтобы сделать основной провод длиннее, его можно подключить к удлиняющему проводу. Повторите этот процесс для обоих концов провода.
Конечно, чтобы удлинить провода, сначала нужно снять крышку розетки или выключатель света. Это можно сделать, открутив винты, удерживающие его на месте. Будьте очень осторожны, не прикасайтесь к проводам под напряжением!
Прикоснитесь к проводу щупами
После того, как оба конца провода оголены, прикоснитесь одним проводом мультиметра к одному концу провода, а другим проводом к другому концу. Мультиметры имеют два щупа, один красный и один черный. Красный щуп обычно используется для положительного отведения, а черный — для отрицательного.
Подсоедините черный щуп к удлиненному концу кабеля, а красный щуп к каждому концу провода по одному, пока не получите показания мультиметра.
Оцените результаты
Если мультиметр показывает нулевое значение, это означает, что провод действительно подключен и между ними есть сопротивление. Если вы видите значение, отличное от нуля, это означает, что где-то в проводе есть обрыв, или конец, который вы проверили, принадлежит другому концу провода. [1], [3]
Поиск провода в автомобиле
Если вы пытаетесь найти провод в автомобиле, вам потребуется выполнить несколько дополнительных действий.
Отключить все источники питания
Первое, что вам нужно сделать, это отключить все источники питания в машине. Включает в себя зажигание, любые фары и радио. Наконец, извлеките аккумулятор. С помощью гаечного ключа ослабьте болты, которые удерживают батарею на месте, затем осторожно поднимите ее.
Причина этого в том, что вы не хотите, чтобы какие-либо источники питания проходили через провод, пока вы его тестируете. Если по проводу проходит какое-либо напряжение, это может вызвать внезапный скачок напряжения при подключении мультиметра, что может привести к повреждению как мультиметра, так и провода.
Получить защитное снаряжение
Сейчас самое время надеть защитное снаряжение. Поскольку вы будете работать с электрическими компонентами, всегда лучше перестраховаться и надеть перчатки и защитные очки.
Визуальный осмотр проводов
После отключения источников питания и надевания защитного снаряжения, , вы можете приступить к визуальному осмотру проводов. Ищите любые признаки повреждения, такие как истирание или оголенные участки. Это может свидетельствовать об обрыве провода. Используйте переносное зеркало, чтобы лучше рассмотреть провода в труднодоступных местах.
Если вы обнаружите какие-либо поврежденные участки, внимательно осмотрите и обратите внимание на изоляцию. Это позволит вам лучше рассмотреть провод, чтобы увидеть, действительно ли он сломан. Если это так, вам нужно соединить новый отрезок провода.
Цепи преобразователя частоты в напряжение Пояснение
Если провод не поврежден, можно перейти к его проверке с помощью мультиметра.
Щуп провода
Затем вы должны перевести мультиметр в режим Ом и прикоснуться красным щупом к оголенному концу провода. Затем прикоснитесь черным щупом к любой части провода без изоляции. Если мультиметр дает показание, отличное от 0, значит, связи между двумя точками нет.
Если показания показывают 0, то оба конца провода подключены и проверка завершена!
Если ваш провод оборван, вы вообще не получите никаких показаний. В этом случае вам нужно будет либо вкрутить новый отрезок провода, либо заменить весь провод. [1], [3], [4]
Проверка неисправных проводов с помощью мультиметра
Конечно, отслеживание проводится не только для того, чтобы определить, принадлежат ли два конца провода друг другу. Иногда вам нужно проверить провод, чтобы убедиться, что он плохой. Это также легко сделать с помощью мультиметра.
Отключите провод от любого электричества
Первое, что вам нужно сделать, это убедиться, что провод, который вы тестируете, не находится под напряжением. Это означает, что его нельзя подключать ни к какому источнику питания. После того, как вы убедились, что провод безопасен для работы, вы можете перейти к следующему шагу.
Если вы не уверены, находится ли провод под напряжением, будьте осторожны и предположите, что это так. Это означает особую осторожность при отключении его от любых источников питания, а также полное избегание контакта с проводом.
Установите мультиметр в режим непрерывности
Следующим шагом является установка мультиметра в режим непрерывности. Этот режим позволит вам проверить, может ли провод проводить электричество.
Разместите щупы
Теперь, когда ваш мультиметр находится в режиме проверки целостности цепи, вы можете приступить к проверке провода. Для этого вам нужно расположить щупы на обоих концах провода.
Важно отметить, что нельзя касаться щупов голыми руками. Это не только приведет к ложным показаниям мультиметра, но и может быть опасным.
Проверка показаний
После того, как датчики установлены, можно приступить к измерению. Если мультиметр издает звуковой сигнал, это указывает на то, что провод способен проводить электричество и, следовательно, не поврежден. Показание также должно быть «0». Однако если звука нет, это означает, что провод действительно оборван и его нужно будет заменить.
Конечно, отследить провод с помощью мультиметра не всегда так просто, как выполнить следующие шаги. Иногда вам может понадобиться использовать другие методы, чтобы определить местонахождение конца провода или проверить наличие обрывов в середине провода. Однако описанные здесь процедуры должны стать хорошей отправной точкой. [3]
Часто задаваемые вопросы
Есть ли способ отследить электрические провода?
Отследить электрические провода может быть сложно, особенно если они спрятаны за стенами или закопаны под землю. Однако можно отследить провода с помощью мультиметра.
Все, что вам нужно сделать, это удлинить концы проводов, установить мультиметр на «сопротивление» и прикоснуться одним из щупов мультиметра к каждому концу провода. Если мультиметр показывает «0», значит, вы нашли провод под напряжением. Если мультиметр показывает «бесконечность», значит, вы не нашли провод под напряжением.
Если вы отслеживаете несколько проводов, полезно пометить каждый из них, чтобы вы могли отслеживать, какой из них какой. После того, как вы нашли провод под напряжением, проследите его до источника, чтобы определить, откуда он исходит.
Как отследить провод, на который не подается питание?
Если вы пытаетесь найти обрыв в обесточенном проводе, процесс немного сложнее. Вам нужно будет использовать электронный искатель шипов, чтобы найти разрыв. Как только вы нашли обрыв, вы можете использовать мультиметр, чтобы проверить целостность провода.
Как отследить отдельный провод?
Существует несколько различных способов трассировки одного провода. Наиболее распространенным способом является использование мультиметра для проверки непрерывности. Вы также можете использовать омметр, но это не всегда так точно.
Если вы пытаетесь отследить провод, спрятанный за стенами или потолком, вам может понадобиться металлоискатель
Можно ли отследить оборванные провода с помощью мультиметра?
Если по проводу не течет ток, вы не сможете отследить его с помощью мультиметра. Однако вы можете использовать другие методы, такие как отслеживание провода по его цвету или использование инфракрасной камеры.
Как отследить длинный провод?
Если вам нужно проследить длинный провод, лучше всего это сделать с помощью мультиметра. Вы можете использовать мультиметр для измерения сопротивления провода. При обрыве провода вы увидите изменение сопротивления.
Чтобы отследить длинный провод, сначала подключите один вывод мультиметра к одному концу провода. Затем прикоснитесь другим щупом мультиметра к разным точкам по длине провода. При обнаружении обрыва провода вы увидите изменение сопротивления на мультиметре.
Важно отметить, что этот метод можно использовать только для поиска обрывов проводов, которые не находятся под напряжением. Если вы пытаетесь найти обрыв провода под напряжением, вам нужно использовать другой метод.
Полезное видео: Как найти провода в стене | Проверка целостности цепи мультиметром
Заключение
Существует множество причин, по которым вам может понадобиться трассировка провода. Может быть, вы пытаетесь найти короткое замыкание или вам просто интересно, куда идет определенный провод. Независимо от ваших причин, мы надеемся, что это руководство предоставило вам информацию, необходимую для успешного отслеживания провода с помощью мультиметра!
Как видите, отследить провод мультиметром не так сложно, как может показаться. Следуя советам и рекомендациям, приведенным в этом руководстве, вы сможете легко найти обрыв провода. Тем не менее, если у вас все еще есть проблемы, не стесняйтесь обращаться за помощью к профессионалам. Мы рассмотрели процедуры отслеживания проводов в вашем автомобиле, а также дома, чтобы вы могли быть готовы к любой ситуации!
Теперь, когда вы знаете, как использовать мультиметр для отслеживания проводов, вы можете легко найти обрывы проводов или определить, какие провода подключены к каким цепям. Это может быть полезно при устранении неполадок с электричеством в вашем доме. Если у вас есть какие-либо вопросы, не стесняйтесь оставлять комментарии ниже, и мы сделаем все возможное, чтобы ответить на них. Спасибо за прочтение!
Каталожные номера
- https://toolsweek.com/how-to-trace-a-wire-with-a-multimeter/
- https://www.fluke.com/en-us/learn/ блог/электротехника/что такое цифровой мультиметр
- https://electrouniversity.com/how-to-trace-a-wire-with-a-multimeter/
- https://handtoolsforfun.com/how-to-trace-a-wire-with-a- мультиметр/
Как стать электриком в Пенсильвании?
Как отследить провод с помощью мультиметра
Вы ищете, «как отследить провод с помощью мультиметра»? Всякий раз, когда вы устанавливаете прибор или устанавливаете электрическое соединение в вашем новом доме. Вам нужно будет проследить некоторые провода, один конец которых находится в распределительном щите, а другой — в потолке или стене.
В этот момент вы можете запутаться, какие концы я должен выбрать из пучка, принадлежащего одному и тому же проводу.
Предположим, у вас есть мультиметр и вы ищете руководство, которое поможет вам найти нужный провод за стеной. Мы обсудим несколько простых шагов для отслеживания электрических проводов в стене с помощью мультиметра.
Как отследить провод с помощью мультиметра
Мы проводим тест на непрерывность или сопротивление с помощью мультиметра, чтобы отследить электрический провод за стенами. Присоедините один щуп к проводу, который нужно проследить от одной розетки.
Подсоедините второй щуп к каждому проводу от другой розетки в вашей комнате, когда оба конца одного и того же провода подсоединены к щупам.
Мультиметр издаст звуковой сигнал или показания изменятся с OL на 0 при проверке непрерывности. В настройках Ом он будет измерять сопротивление. Это означает, что цепь замкнута, чтобы ток протекал по петле.
Ниже мы рассмотрим несколько шагов, поясняющих процедуру:
Шаг 1: Отключите электропитание
Во-первых, отключите питание, сняв печень с основного щита вашего дома. Это необходимо для предотвращения поражения электрическим током при трассировке проводов.
Шаг 2: Удлините с одного конца провод, который необходимо отслеживать
Целью присоединения дополнительного провода является сокращение расстояния между обоими концами проводки, чтобы можно было подключить щупы мультиметра. Щупы мультиметра недостаточно длинные, чтобы достать из одного конца комнаты в другой.
Соедините один конец провода, который необходимо отслеживать, с дополнительным проводом. Соединение можно сделать с помощью проволочной гайки или просто изолентой.
Шаг 3. Настройте мультиметр на режим непрерывности или сопротивления
Вы можете выбрать режим непрерывности или сопротивления, поскольку вы получите показания только тогда, когда мультиметр обнаружит полную цепь при любом из этих параметров.
Шаг 4. Прикрепите щупы для определения правильного провода
Прикрепите один щуп к концу удлиненного провода. Отнесите мультиметр в ту часть комнаты, где провода идут от первой розетки к другой.
Поочередно подключите второй щуп к проводам этой розетки.
5: Проверка результатов мультиметра
До тех пор, пока оба щупа не обнаружат одинаковые концы проводов, мультиметр будет возвращать показание OL, что означает, что цепь не замкнута.
После того, как вы прочитаете OL на мультиметре, снимите щуп с этого провода и подключите его к другому один за другим.
Когда показания мультиметра меняются с OL на 0, это означает, что на обоих концах имеется один и тот же провод. 0 показаний в тесте на непрерывность означает, что мультиметр обнаружил полную цепь, поскольку ток течет в петле.
Если вы выбрали настройку Ом после завершения цепи. Эти же концы провода присоединяются к щупам, а мультиметр будет измерять сопротивление провода.
Так можно отследить провода в стенах с помощью мультиметра.
Наконечники:
Каждый провод полностью покрыт одним цветом, поэтому оба конца провода будут одного цвета. Например, вы выбрали для трассировки серый провод. Вы должны проверить только серые провода на другом конце, чтобы сэкономить время.
Предположим, в комнате несколько открытых проводов. Вы должны знать, в каком направлении идет набор проводов. В противном случае вам придется проверить все розетки, чтобы отследить провод.
Как проследить провод без питания?
Вы все еще можете отследить провод с помощью мультиметра, если в цепи нет питания. Мы должны проверить непрерывность проводов, чтобы отследить нужный провод. Прежде всего, убедитесь, куда идут провода. Например, если вы ищете оборванный провод в стене, идущий от одной розетки к другой. Поэтому откройте выходную плату там, где вы ожидаете концы провода, который вы отслеживаете.
Установите мультиметр на сопротивление или непрерывность, так как обе настройки определяют, завершена ли цепь.
Таким образом, мы присоединим один щуп мультиметра к одному из проводов, которые мы отслеживаем. Присоедините второй щуп ко всем проводам в другой розетке. Прикоснитесь всеми проводами к щупу мультиметра. Если провод был обнаружен/отслежен на обоих щупах мультиметра, он покажет вам 0 в режиме непрерывности и сопротивление в настройке Ом.
Таким образом проверьте целостность провода, который вы отслеживаете, до всех проводов в цепи, и тот провод, который показывает непрерывность, является желаемым (отслеживаемым) проводом.
Как проверить оборванный провод с помощью мультиметра?
Иногда необходимо проследить провод, чтобы установить безопасное соединение. Иногда нам нужно выяснить, куда идет провод. Проверяя целостность проводов, мы можем идентифицировать или отследить нужный провод, поэтому мы используем мультиметр, чтобы проверить, не оборван ли провод.
Ниже мы подробно обсудили полное тестирование.
Проверка на обрыв провода с помощью мультиметра
Установите мультиметр на сопротивление или непрерывность, чтобы проверить провод на целостность (полный путь). Прикрепите один щуп к проводу, который вы отслеживаете. Подтвердите, куда идет этот провод. Присоедините второй щуп ко всем проводам другой цепи.
Мультиметр покажет 1 или OL, если один и тот же провод не обнаружен на обоих концах. Однако, если мультиметр показывает 0 или очень низкое сопротивление, это означает, что на обоих концах обнаружен один и тот же провод.
Следуйте полному пошаговому руководству ниже.
Найдите провода для трассировки:
Во-первых, вы должны знать, где идет провод, который нужно отследить, и это может быть другая розетка в вашем доме или между компонентами в вашем автомобиле. Таким образом, вы должны подтвердить, куда идет провод.
Также проверьте цвет провода, который мы отслеживаем. Это поможет идентифицировать провода того же цвета в других цепях, сократив усилия.
Настройка мультиметра для отслеживания провода:
Чтобы проверить обрыв провода, мы должны проверить сопротивление (целостность) с помощью мультиметра. Непрерывность — это способность проводника или цепи пропускать ток. Чем меньше сопротивление, тем лучше непрерывность (проводимость) тока. Чтобы проверить, не оборван ли провод, мы проверим непрерывность провода.
Вставьте черный щуп в COM-порт мультиметра, а красный щуп в порт VmAΩ. Включите мультиметр и установите ручку на знак сопротивления или непрерывности.
Прикоснитесь металлическими концами обоих щупов друг к другу, чтобы проверить, нормально ли работает мультиметр. Теперь возьмите провод, который вы хотите проверить, сломан он или нет.
Подсоедините оба щупа мультиметра (красный и черный) к обоим концам провода. Если провод оборван, мультиметр покажет OL (разомкнутый контур), что означает разрыв цепи или проверяемого проводника.
Вы можете прикрепить щупы мультиметра в любом направлении, так как непрерывность и сопротивление не являются направленными. Это помогает узнать, поврежден ли тестируемый проводник.
Оценка результатов с показаниями мультиметра:
Идеальный провод должен иметь нулевое сопротивление, что означает превосходную непрерывность.
Однако, если мультиметр показывает 0 или около 0 Ом, проверяемый провод исправен.
Иногда мультиметр показывает довольно высокое сопротивление, потому что провод поврежден, но не полностью разорван.
Как проверить на обрыв провода в машине?
Следуя электрической схеме, определите провода и запомните, куда они идут. Так что помните, куда в двигателе идет тестируемый (трассировочный) провод.
Настройте мультиметр на непрерывность. Прикоснитесь одним щупом к трассирующему проводу, а другим щупом к остальным проводам, идущим к другим компонентам. Например, если вы проверяете провод датчика давления топлива, вам необходимо проверить провода в разъеме датчика, идущие к ЭБУ.
Если мультиметр показывает 0, мультиметр обнаруживает полную цепь и провод в порядке.
Тем не менее, провод оборван, если мультиметр показывает OL (разомкнутый контур). Если мультиметр показывает слишком высокое сопротивление, проверяемый провод не оборван, а поврежден.
Часто задаваемые вопросы
Как отследить цепь?
Чтобы отследить цепь, выполните проверку целостности цепи с помощью мультиметра. Поместите один щуп на провод или компонент, а другой щуп на разные части проводки, чтобы определить, соединены ли они.
Если ваш мультиметр показывает 0, компоненты соединены в цепь и протекает ток. Однако 1 или OL указывает на открытую линию, что означает отсутствие непрерывного пути для протекания тока.
Как проследить проводку выключателя света?
Может быть два комплекта проводки, один к светильнику, а другой к печатной плате (розетке).
Таким образом, проверьте целостность цепи фаза-фаза, земля-земля и нейтраль-нейтраль от силового конца (розетки) и светового конца.
Проверить целостность проводов; если мультиметр показывает OL, значит провод оборван. Если мультиметр показывает 0, проверяемый провод в порядке.
Как отследить обесточенные электрические провода?
Чтобы отследить оборванные или оборванные провода от цепи, соедините один щуп с проводом, идущим от розетки, и найдите его другой конец, подключив второй щуп к проводам от других розеток.
