как установить ограничитель открывания пластикового окна

Пластиковые окна имеются практически в каждой квартире. Они практичны и симпатичны. Ограничитель, как дополнительный механизм позволяет использовать несколько режимов открывания. Когда в доме имеются дети и домашние животные, эксплуатация окон может стань не безопасной. Во избежание этого, также устанавливают ограничитель на пластиковые окна.

Содержимое

• Устройство
  • Гребень
  • Ручка-замок
  • Трос
• Принцип и нюансы работы
• Инструменты для установки оконного ограничителя на окно
• По способу крепления
• Монтаж ограничителя на пластиковые окна
• Монтаж гребня под ручку
• Монтаж фиксатора в торец створки
• Крепление кронштейна
• Когда требуется поменять элемент
• Видео о монтаже трех видов гребенок:

Устройство

Бывает 3-х видов.

Гребень

Ограничитель представляет собой маленькую планку, с зубками по одной из сторон. Из-за этого второе название – гребенка.

Ограничитель состоит из:

Примечание: гребенку изготавливают из ударопрочного пластика или из металла. Пластиковая – гармонично сочетается с пвх-конструкциями, однако, при сильных порывах ветра может лопнуть.

Ручка-замок

Система состоит из металлической ручки и запорной арматуры. С внешней стороны размещен замочек. Замок – это блокировщик откидывания пластикового окна. Такой ограничитель считается самым надежным (особенно от детей). Открыть пластиковое окно получится только с помощью ключа.

Поворот ключа в ручке окна фиксирует его в закрытом или откидном положении. Механизм подразумевает монтаж самого замка с блокатором в врезном или накладном виде.

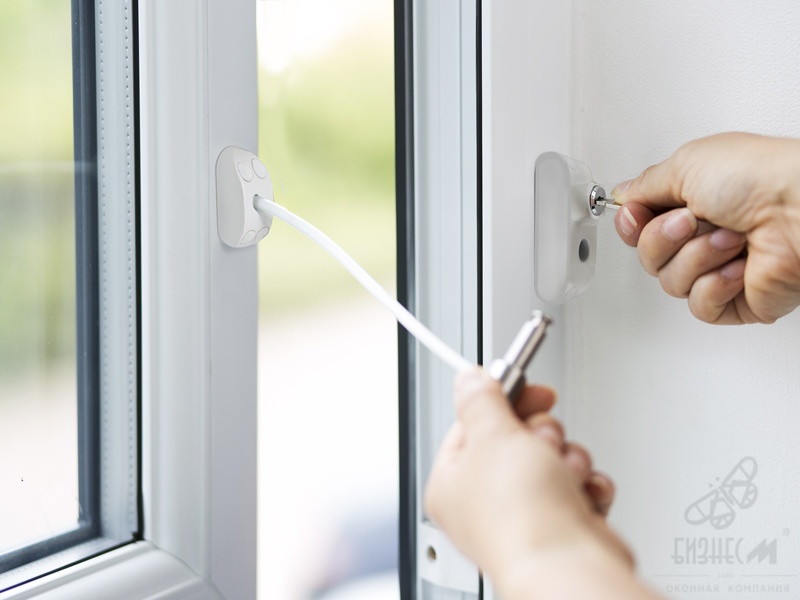

Трос

Ограничитель состоит из трех основных деталей: крепления к раме, фиксатора к профилю и соединяющего их шнура. Иногда производители вместо троса ставят цепочку. По размерам трос редко превышает 20 см в длину.

Внимание: от гребенки трос отличается сильно. Он не способен фиксировать положение окна, лишь удерживать его от распахивания. Зато, прочность троса больше – он выдерживает напор до 550 кг по силе.

Предмет является фиксатором положения окна.

Принцип и нюансы работы

Несмотря на свой небольшой размер и незамысловатый механизм, ограничители отвечают за ряд важных задач.

Назначение:

1. Закрепление окна в режиме проветривания. Окна закрепляются на требуемый размер щели. Так возможно контролировать степень проветривания помещения.
2. Фиксатор пластикового окна. Так, заданное ограничителем положение не позволит в ветреную погоду захлопываться окну от порывов воздуха и ударяться о стену или собственную раму.
3. Защита от выпадения или проскальзывания. Система предотвращает широкое распахивание окна. Это блокирует доступ детям и домашним питомцам.

Как выбрать вид ограничителя правильно:

Совет: когда ограничитель требуется внедрять в мансардные окна, открывающиеся кверху, то выбор исключительно в пользу металлических изделий.

Строение у ограничителей незамысловатое, отсюда их установка своими руками довольно простая.

Инструменты для установки оконного ограничителя на окно

Чтобы самостоятельно поставить ограничивающий движения окна элемент, потребуется подготовить:

• шуруповерт или отвертку;
• нож;
• саморезы;
• карандаш;
• дрель.

Для установки не обязательно обладать профессиональными навыками монтажника.

По способу крепления

Существует 2 метода монтажа ограничителя:

1. Установка под оконную ручку. Гребенка крепится на неподвижную зону рамы окна. Необходимо ее свободное движение. Следует исключить зацепку ограничителя за занавески или шторы.
2. Установка в торцевую часть створки. Используются длинные саморезы, ими фиксируют штифт. Их крепко внедряют в перемычки наплава створки. Монтаж механизма в торец возможно произвести исключительно в пластиковый профиль. Рамки из дерева деформируются. Натуральное древесное волокно не выдерживает усилия от штифта.

Для надежного устройства всей системы, требуется соблюдать технические правила работы.

Монтаж ограничителя на пластиковые окна

Важно четко найти места внедрения конструкции. На выступающую часть стержня надевают гребенку с зубчиками. Затем прикрывают окно, с приложенным к раме кронштейном. «Опробуется» зона крепления кронштейна.

Карандашом делаются все соответствующие метки, и отмечаются места под отверстия для фиксации кронштейна. Следом, еще раз проверяется, попадает ли ограничитель на фиксатор. Исправить ошибки разметки после установки механизма будет невозможно. На рамке останутся следы.

Правило: при закреплении на поворотных створках ограничитель разрешается прикрутить в любом месте профиля и рамки, при установке на поворотно-откидных элементах – строго в верхней зоне.

Монтаж гребня под ручку

Установка оконного ограничителя на окно проходит в 7 этапов:

• Сверление лунок в оконной раме. Не стоит пытаться вкрутить шурупы только при помощи силы рук. Так, избежать трещин невозможно. Только дрель способна сделать аккуратные гнезда в пластиковом профиле. закрепляют тонкую насадку и просверливают отверстия в окне. Диаметр их должен подходить под шурупы, которые потом будут вкручиваться.
• Поворот заглушки на 90 градусов. Для чего, требуется на ее поверхности найти паз, и зацепив его ножом, повернуть под прямым углом.
• Выкрутить отверткой два болтика обнаруженных под заглушкой.
• Снять ручку и отложить, не меняя ее положения. Так, зафиксируется ее направление без ошибок. Она располагается перпендикулярно оконной вертикали.
• Поместить кронштейн в плоскость профиля, чтобы дальше он заходил под оконную ручку. В лунках кронштейна должны просматриваться перфорации под шурупы. Штырьку следует быть направленным в сторону ответной створки. Ручка монтируется на кронштейн, и принимает исходное расположение.

• Совместить фиксатор с осью кронштейна (требуется верный заход в пазы). Обнаружив соответствующее положение фиксатора, нужно нанести соответствующие отметки на профиль.
• В помеченных зонах, дрелью с тонким буравчиком, создаются две лунки. После возможно закрепить ограничитель при помощи саморезов.

На этом монтаж окончен.

Примечание: следить за надежностью крепления гребня нужно системно, и по ситуации подкручивать шурупы. Слабость сцепки приводит к поломке ограничителя и профиля окна.

Монтаж фиксатора в торец створки

Установка такого вида подразумевает размещение гребня в произвольном месте не двигающейся стороны рамы. Чтобы закрепить ограничитель нужно применять длинный саморез, так он пробьет все перемычки внутри торца (наплава) створки. Надежность системы обеспечивается только таким способом.

Как и в описанном выше варианте, здесь важную роль играет корректное просверливание отверстий для шурупов, в которые вкручивается сам крепеж.

Монтаж ограничителя в торец окна используют, как альтернативное решение. Метод применим, когда под оконной ручкой или напротив нее присутствует фурнитура, мешающая крепить фиксатор.

Крепление кронштейна

Значимый процесс установки ограничителя на пластиковое окно – монтаж кронштейна. Нельзя допускать различий между отверстиями гребенки и профиля. Разметка должна совпадать четко. При ошибках в ней – стеклопакет может сильно повредиться. Такие дефекты исправить сложно.

Технология и последовательность действий:

1. Затворить створку с фиксатором и обозначить место установки кронштейна. Штифт располагают напротив гребня, при этом важно оставить свободу движению окна на открывание и закрытие.
2. Отметить при помощи карандаша места крепления.
3. Приставить зубчики к уровню кронштейна и «прикинуть» работку механизма при движении окна.
4. При удовлетворительной работе защелки, можно прикрепить деталь кронштейна к окну при помощи саморезов (выбирайте их не длиннее 13 мм).

Направляющая не должна ставиться на клеевой раствор. Регулярная нагрузка, особенно при непогоде, оторвет планку.

Когда требуется поменять элемент

До замены старого ограничителя пластикового окна на новый, стоит учитывать некоторые знакомые моменты:

1. Детали нового образца должны быть идентичны прежним. Все параметра и габариты устройства, включая дистанционные пропорции между отверстиями, обязаны совпадать с первоначальным ограничителем.
2. Фиксаторы различные по модельному ряду не совпадать по габаритам, и по расположению пазов планки.
3. Если в негодность пришел хотя бы одна деталь системы, замене подлежит вся конструкция.
4. Чтобы повесить новый кронштейн нужно выкрутить два самореза.

Когда будет крепиться новая планка, обязательно соблюдать следующие правила:

• остаточные пластиковые детали ликвидируются с саморезов – нарушение этого предписания, вероятно, приведет к срыву резьбы в момент завинчивания болтов;
• рекомендуется двигаться вдоль прежней резьбы – можно вначале прокрутить саморез против часовой стрелки, и как только крепеж «свалится», изменить направление.

Когда отверстия нового ограничителя не корректны спрежним на 1,5-3 мм – их возможно расточить надфилем, и планку закрепить саморезами с широкими головками прессшайбами.

Гребенку желательно не ставить холодной зимой. Сильный порывистый ветер, обильные дожди дают весомую нагрузку на ограничитель. Давление может превысить возможности блокатора. В такой ситуации лучше вовремя прикрыть окно.

Усовершенствовать пластиковые окна самому просто. Определившись с видом дополнительного ограничителя, остается действовать по шагам. Так, его установка пройдет очень быстро.

Видео о монтаже трех видов гребенок:

Читайте далее:

Понравилась статья? Расскажите друзьям:

Установка ограничителя на пластиковые окна

Трудно постоянно держать окно открытым нараспашку? Для жесткой фиксации подвижной части ПВХ существуют специальные приспособления. Режим зимнего проветривания пластикового окна не обеспечивает нужный приток воздуха в помещение. Любителям свежего воздуха поможет установка ограничителя на пластиковые окна.

Плюсы и минусы оконных ограничителей

Плюсы

• Универсальность, возможность установки на окна иностранных производителей.
• Безопасность, некоторые виды можно использовать в качестве детского замка.
• Простота монтажа, возможность установки ограничителя своими руками с минимальным набором инструментов.
• Легкость в поддержании чистоты деталей.
• Защита от повреждений.
• Надежность обеспечивает хорошая фиксация.
• Соотношение цены и качества.
• Комфортное проветривание.

Минусы

• Невозможность долгого проветривания при минусовых температурах.
• Снижаются возможности шумоизоляции.
• Необходимость сверления новых отверстий в раме окна ПВХ.
• Вид дополнительной конструкции под ручкой многим кажется не очень эстетичным.
• Не служит защитой от взлома, даже при фиксации гребенкой, оконный проем остается доступным для проникновения злоумышленников.

Зачем нужна установка оконного ограничителя на окно?

Обычно от порыва ветра створка открывается слишком сильно, и большой объем холодного воздуха поступает в помещение. Это может нарушать комфортное пребывание в помещении и не позволяет осуществлять постоянное микропроветривание.

Важным элементом оконной фурнитуры стал ограничитель, с его помощью владелец пластикового окна может не только легко управлять, но и фиксировать нужное положение поворотно-откидной части для проветривания.

Ограничитель представляет собой простой механизм, включающий два элемента:

• планка с волнистыми отверстиями, похожая на гребень, отсюда второе название «гребёнка»;
• оконный фиксатор.

Задача планки: не позволить окну сильно распахнуться или захлопнуться от порыва ветра, и удерживать нужное расстояние между оконной рамой и подвижной частью. Задача фиксатора: установить расстояние между элементами оконной рамы от 1 до 10 см.

Существует три вида гребёнок, которые отличаются способом крепления к оконной раме, цветом, материалом и размером.

1. Самый простой вид планки-гребешка устанавливается непосредственно под ручку. Такие элементы дополнительной фурнитуры могут быть выполнены из пластика или металла, белого, темного либо коричневого оттенка.
2. Второй вид планки с зубцами располагается сбоку от поворотно-откидной части, с установкой крепежа непосредственно к оконной раме.
3. Третий вид служит не только для смены степени проветривания, но и в качестве защиты от случайного открывания ребенком, пожилым человеком или домашним животным.

Монтаж ограничителя на пластиковые окна

Самостоятельная установка гребенки, инструменты:

1. ограничитель и основание-штифт;
2. дрель;
3. сверла с диаметром 2 мм.;
4. шуруповерт;
5. отвертка;
6. саморезы размером до 12 мм.;
7. карандаш или маркер для разметки;
8. нож.

установка ограничителя

Самостоятельная установка ограничителя первого вида со штифтом под ручку, пошагово

Шаг первый

Поверните пластину на ручке горизонтально, затем переведите саму ручку в горизонтальное положение, и открутите два винта с помощью отвертки, снимите ручку с притвора.

Шаг второй

Подложите деталь ограничителя под ручку и зафиксируйте обратно.

Шаг третий

Переводите ручку вверх для установления подвижной части окна в положении «проветривание», установите планку с зубцами.

Шаг четвертый

Устанавливаем вторую деталь ограничителя вплотную к пластиковой раме, зафиксировав положение с помощью попадания в пазы первой детали.

Шаг пятый

Делайте отметки расположения саморезов с помощью маркера или карандаша, затем перевести подвижную часть в режим «откинуть, повернуть», и зафиксировать вторую деталь ограничителя с помощью саморезов.

Совет:

установку гребенки любого вида правильно начинать с регулировки и проверки подвижной части и нижней петли. Возможность смещения петли вправо/влево стоит учитывать при расположении планки с зубцами. Это нужно сделать, чтобы избежать ситуации, когда поворотно-откидную часть надо сместить, а ограничительная фурнитура этому мешает. Переустановить гребенку можно только вверх/вниз, а старые отверстия придется заделать.

Установка второго вида гребенки с монтажом на торце рамы

Второй вид гребенки также состоит из двух частей: небольшой втулки и основной части, обычно втулку закрепляют выше или ниже самой ручки, чтобы не повредить механизм крепления ручки.

Ограничитель створки такого типа крепится на неподвижной раме, а блокиратор в торце откидной части окна ПВХ. Такой вид гребенки удобно использовать там, где нет возможности крепить дополнительные элементы под ручку или особенности строения ручки препятствуют этому.

Для установки необходимо выполнить разметку, и с помощью самореза закрепить втулку в нужном месте пластиковой поверхности. Затем необходимо установить на оконную раму планку с прорезями так, чтобы она не упиралась во втулку. Во время монтажа лучше использовать длинные саморезы, которые позволят сделать надежное крепление, и смогут пройти сквозь две перемычки оконного профиля. Длина самореза должна превышать длину фиксатора на 3 см., это поможет жестко зафиксировать блокиратор в торце подвижной части.

Блокировщик откидывания пластикового окна для безопасного проветривания

Пластиковая гребенка для безопасного проветривания не даст возможности открыть или закрыть створку в любом положении, поворотном или откидном. Выполняет свою основную функцию, обеспечивая безопасность и защиту от случайного открытия ребенком, пожилым человеком, домашним животным.

Конструкция такого вида позволяет установить ее в любом месте подвижной части ПВХ, выше или ниже ручки на вертикальной и даже горизонтальной поверхности пластикового профиля. Создает возможность безопасного проветривания, фиксирует открытую створку на расстоянии от 50 до 100 мм.

Планка с углублениями входит в паз надежно и плотно, снять её со штифта можно только в одном положении, поэтому возможность открытия ребенком практически исключена. Взрослый сможет легко открыть окно через специальное отверстие в середине конструкции, во время закрытия защелка вновь сработает, и будет выполнять защитные функции. Такие ограничители изготавливают из прочного пластика, который сломать трудно. Блокиратор позволяет выбирать от 10 до 12 положений открытия створки, шаг каждого положения составляет 6-8 мм., в зависимости от производителя.

СОВЕТ

Чтобы прикрепить гребенку безопасного проветривания надежнее, используйте длинные саморезы без пера и без предварительного сверления, которые пройдут через армирование рамы и створки.

Третий вид «гребешка» устанавливается на раму выше ручки, чтобы обеспечить нормальное функционирование и открывание.

Саморезы и сверло прилагаются в комплекте. С помощью двух саморезов планка с делениями-пазами закрепляется на оконную раму, вторую часть механизма нужно приложить вертикально, и сделать отметки на оконной раме так, чтобы часть в виде планки с углублениями не мешала открытию и хорошо заходила в пазы первой части механизма.

1. Шаг первый. Закрыть откидную створку, повернуть ручку.
2. Шаг второй. В зависимости от типа открывания ПВХ (левое или правое), сделать отступ от левого или правого края створки 12-15 см.
3. Шаг третий. Оставить технологический зазор 3мм., закрепить планку-гребень параллельно створке.
4. Шаг четвертый. Закрепить фиксатор с помощью двух саморезов.

Совет.

Если ваши подоконники шире, чем стандартные, лучше установить гребень-ограничитель на раме, находящейся напротив петель пластикового профиля, высоту над ручкой можете выбрать самостоятельно, либо установить ограничитель вверху оконной рамы.

Остались вопросы и непонятные детали установки ограничителя? Добиться нужного результата поможет видео о выборе и монтаже гребенки на окно ПВХ.

Кратко о главном

Современные производители фурнитуры для пластикового окна предоставляют выбрать самые удобные, безопасные, эргономичные способы фиксации створки для постоянного проветривания. Лидером продаж среди фиксирующих устройств остается ограничитель-гребенка, который привлекает пользователей ценой, простотой механизма, качеством исполнения.

У всех представленных на рынке фиксаторов разный дизайн, но практически одинаковый принцип действия. Покупатели могут выбрать для себя наружные, внутренние фиксаторы, для одних самым удобным приспособлением станет ручка с замком, для других привычнее использовать фиксатор-гребенку или фиксирующее открывание устройство с тросом.

Внешние фиксаторы обычно сделаны из пластика, внутренние фиксаторы выполнены из металла, и блокируют подвижную часть в заднем положении. Тросовые ограничители имеют металлическую сердцевину и внешнюю полимерную оплетку.

Производители фурнитуры выпускают дополнительные механизмы фиксации, опираясь на любые запросы покупателя, делают комфортным процесс использования оконной конструкции, превращая его в удовольствие.

Простота конструкции ограничительного элемента позволяет устанавливать его самостоятельно.

Установить ограничитель для пластикового окна, с помощью отвертки, близко- Стоковое фото ©grigvovan 149078157
