Чем отличается установка пластиковых окон в стену из газобетона

Скрыть ↑

• Подход к работе
• Когда следует приступать к установке окон?
• Чем вызывается деформация стен?
• Практический подход к установке
• Как сделать монтаж окон наиболее качественным?
• Способы фиксации рамы в проеме

Частные дома могут изготовляться из различных материалов: чаще всего это керамзитобетонный или газобетонный блок, кирпич, иные современные материалы. Каждый имеет свои особенности, именно поэтому, когда дело доходит до монтажа окон и дверей, необходимо знать их. В данном материале речь пойдет о том, как установить окно в доме из газобетона.

к содержанию ↑

Подход к работе

Существует несколько технологий крепления, все они могут быть применимы, зависит все от индивидуальных предпочтений строителя, возможности использовать те или иные материалы.
Одним из наиболее распространенных методов монтажа является применение строительной пены. Этот материал помогает быстро зафиксировать окно, сделать проем герметичным, не требуется применение дополнительных крепежных элементов. Монтаж окон ПВХ в газобетон возможен и более традиционным методом. Для этого используются дюбели и прочие крепления. Оба подхода имеют место быть, каждый из них имеет свои достоинства и недостатки, поэтому выбирать каждый мастер будет на свой вкус.

к содержанию ↑

Когда следует приступать к установке окон?

Производитель ячеистого бетона указывает, что материал дает усадку не более чем 0,3 мм на один метр, то есть монтаж можно начинать уже после того, как коробка здания готова. Стены не дадут сильной усадки и не окажут давления на раму, не нужно путать эти данные с общей усадкой здания.

Пластиковые окна в доме из газобетона вставлять лучше после того, как возведена крыша. В противном случае существует большой риск разбить стеклопакет при проведении кровельных работ.

к содержанию ↑

Чем вызывается деформация стен?

Сильную усадку дает не материал, из которого изготовлены стены, а неправильное распределение давления на почву. Если грунт поднимается или опускается, меняет свою структуру из-за того, что в нем содержится большое количество грунтовых вод, есть риск усадки здания. Она может произойти как сразу, так и спустя несколько лет после того, как здание было возведено.

Защитить строение от этого можно, грамотно оборудовав фундамент. Если вы строитесь на нестабильной почве, основа здания должна быть хорошо армирована, иметь гидроизоляцию и желоба, отводящие воду в сторону. Только грамотная подготовка фундамента сможет защитить здание от влаги и усадки.

к содержанию ↑

Практический подход к установке

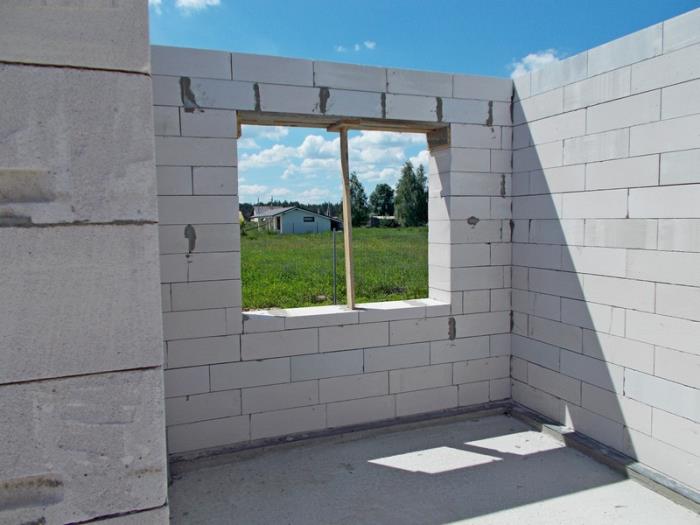

Пластиковые окна установить в пеноблок можно на оптимальном сроке спустя три месяца после того, как были возведены стены. За это время материал даст максимальную усадку и деформироваться уже не будет. Фундамент тоже наберет достаточную прочность, что обеспечит общую устойчивость конструкции.

Некоторые строители утверждают, что отделку здания нельзя начинать раньше, чем через год после возведения стен, поскольку это связано с усадкой здания и движением почвы. Однако стоит заметить, что почва двигается непрерывно, если фундамент был заложен некачественно, то вы узнаете об этом гораздо раньше. На надежной основе финишные работы можно проводить значительно раньше.

Таким образом, установка пластиковых окон в доме из газобетона возможна уже спустя 2-3 месяца после того, как был залит фундамент и подняты стены.

к содержанию ↑

Как сделать монтаж окон наиболее качественным?

Установка окон в пеноблок обычно не вызывает сложностей. Монтаж проводится точно так же, как при работе с любым другим материалом. Непросто обеспечить лишь герметичность соединения, сделать стыки между стеной и рамой долговечными, непроницаемыми для влаги и холода. Для того чтобы добиться качественного соединения, необходимо соблюдать следующие требования:

• Все швы должны делаться герметичными.
• Зоны соединения необходимо защитить от холодного воздуха: это обеспечит минимальную теплопотерю.
• Контакт между стеной и окном должен быть защищен от механических повреждений.

Как вставить окно герметично в пеноблок? Блоки имеют специальные четверти: это выступы, которые вырезаны в них. Для того чтобы повысить качество шва, необходимо использовать морозостойкий герметик, монтажную пену или ленту, способную расширяться.

Проще всего решить проблему в зоне контакта стены и рамы. Для этого удобнее всего использовать строительную пену. Она сама расширится, заняв все пустоты, и обеспечит герметичность соединения. Для того чтобы крепление стало механически прочным, рекомендуется использовать специальные пластины и дюбеля. От внешнего воздействия места стыков можно защитить с помощью наличников. Они не только защитят стыки от ветра и влаги, но и придадут окнам завершенный декоративный вид.

С внутренней стороны проклеить ленту

к содержанию ↑

Способы фиксации рамы в проеме

Установка пластиковых окон в доме из пеноблоков может происходить следующим образом:

• Остекление снимают, после этого в профиле пластикового окна просверливается отверстие для длинного дюбеля, при помощи которого рама будет крепиться к стене. После этого стеклопакет возвращают на место.
• Если снимать остекление вы не хотите, можно установить анкерные пластины и прикрепить раму к ним при помощи саморезов. Зафиксированное в нужном положении окно прикрепляют при помощи этих пластин к стене дюбель гвоздями. Недостаток такого крепления заключается в пыльности работ, затрате больших физических усилий, кроме этого, он требует декоративно замаскировать способ крепления. Установка окон в пеноблок таким способом уступает креплению на монтажную пену еще и тем, что при фиксации рамы вы не сможете изменить ее положение, то есть изначально важно точно установить, насколько ровно посажены все крепления.
• Если вы собираетесь использовать монтажную пену, окно сначала ставится на специальные пластинки, положение которых можно менять.

Монтаж окон в доме из газобетона мало чем отличается от стандартного монтажа окон в доме из любого другого материала. Главное – выбрать правильный способ и установить раму ровно, иначе створки не будут открываться правильно или при открывании будут возникать проблемы.

Рекомендуем ознакомится с способами устройства откосов наружных, которые помогут придать красивый вид окну. Подробно на фото

Система наружных откосов с пластиковым наличником

Поделиться с друзьями в социальных сетях:

Установка окон в доме из газобетона: армирование проемов и монтаж

Содержание

• 1 Введение
• 2 Установка перемычек
• 3 Монтаж армированных перемычек
• 4 Металлические уголки для перемычек и их установка
• 5 Сооружение оконной конструкции
• 6 Вертикальное армирование дверных и оконных проемов
• 7 Какие инструменты и материалы понадобятся?

Начиная возводить дом из газобетона, возникают сомнения по поводу прочности этого материала, ведь речь идет о крепости стен и монтировании в них окон и дверей. Но чтобы строительство было успешным, нужно придерживаться определенных схем и правил, выполнять четкую последовательность всех операций и тогда положительный результат не заставит себя ждать. Также нужно учитывать недостатки газобетонных материалов и принимать меры для их устранения.

Введение

Газобетон – это вид ячеистого бетона, который состоит из цемента, кварцевого песка, в отдельных случаях в его состав добавляют гипс, известь и другие промышленные отходы. Применяется газобетон при строительстве домов, а именно стеновых и перегородочных блоков, перемычек и плит перекрытия. При установке пластиковых окон в газобетон учитывают характеристику и качество ячеистых бетонов.

Демонтаж старого окна перед установкой нового.

Совокупность свойств, которые имеют максимальную продолжительность работы изделия в различных условиях эксплуатации, обеспечиваются в процессе монтажа стен. Для увеличения несущей способности используют блоки под окном и подпорную зону для перемычек. Проемы окон, в свою очередь, могут быть с четвертями и без них. Четверть в проемах газобетонных стен представляет собой наружный выступ толщиной 3-4 см. На строение проемов влияют железобетонные перемычки. Оконные четверти приклеивают с помощью кусков газобетона клеевым пистолетом. Для большей фиксации крепят уголок и замазывают штукатуркой.

Прежде чем устанавливать окно в газобетон, проводят подготовительные работы. Готовят нужный набор инструментов для монтажа, это: перфоратор, гвоздодер, рулетка, пленка из полиэтилена. Устанавливать окна в газобетон начинают с определения рабочего материала, это может быть газобетон или пеноблок. Газобетон хоть и имеет высокую стоимость, но тем самым полностью ее оправдывает. Он обладает высокой прочностью, легкостью в применении и последующем уходе, является экологически чистым материалом. Газобетон имеет один существенный недостаток – он малоустойчив к влаге и поэтому на нем часто образуется плесень и грибок.

Пеноблок является наиболее надежным материалом и обладает высокой теплопередачей. За счет этого стены сооружения становятся толстыми. Из недостатков выделяют хрупкость материала и недостаточную экологичность. К плюсам пеноблока относят его устойчивость к влаге и относительно низкую стоимость.

Торцы проема окна обязательно очищаются от грязи и пыли.

Перед началом работ освобождают помещение от мебели, пол покрывают пленкой, нужно оградить вещи от пыли, появление которой неизбежно в процессе монтажа. Старые окна убирают с помощью перфоратора или вручную молотком. Нужно быть внимательным при демонтаже окон на высших этажах, следить за падающими элементами, ведь под домом могут проходить люди. Много усилий понадобиться для снятия подоконника. Чтобы извлечь его, применяют раскачку, для этого доску шатают из стороны в сторону до момента выхода его из выемки. Нужно помнить о весе конструкции и соблюдать технику безопасности, максимально сосредоточиться на деле и предотвратить возможность падения плиты.

Следующим этапом является очищение рабочей поверхности от пыли, ведь из-за нее ухудшается сцепка между стенами и монтажной пены. Для этого образовавшийся мусор тщательно выметают и помещают в пакет. Перед установочными работами часа за четыре поверхность грунтуют.

Качественный монтаж пластиковых и деревянных окон в газобетон возможен при условии защиты контактирующих зон от потери тепла. Чтобы придать герметичность окну, нужно тщательно законопатить зазор.

Вернуться к оглавлению

Установка перемычек

Устанавливая перемычки в газобетоне над проемом в стене с окнами, соблюдают технику безопасности и технологию процесса. Основание перемычки фиксируют на расстоянии двух метров в длину и только если ширина окна больше ста сантиметров, основу увеличивают до двух с половиной метров. Увеличивают несущую способность зданий из газоблоков с помощью перемычек в таких случаях:

• несущие конструкции устанавливаются с учетом изгиба прочности, опорного среза, прогиба;
• стена, на которую не приходится нагрузка, армируется разумно с учетом железобетонной перемычки и газобетона.

Используемый материал состоит из газобетонных, деревянных, металлических и железобетонных профилей. Без четверти окно фиксируется гвоздями. Зазоры между деревянными коробками и щелью утепляют резиновыми прокладками или пароизоляционной лентой. Откосы отделывают пластиком или штукатуркой.

Этапы перекрывания блоками окна:

• Монтаж сборно-монолитной перемычки происходит на заранее подготовленную основу.
• Оконную коробку проклеивают вертикальными швами специальным раствором.
• С помощью уровня проверяют ровность положенных блоков, при необходимости их выравнивают.
• Следующим этапом является теплоизоляция материалом из полистирола.
• Выравнивают поверхность из бетона и удаляют временные опоры.

Вернуться к оглавлению

Монтаж армированных перемычек

Диаметр арматуры подбирается по расчету в зависимости от воспринимаемой нагрузки.

Армированные газобетонные перемычки обладают многими выигрышными свойствами. Они долговечны, устойчивы к влаге, воде и грибку, не горят, просты в установке, обработке, и главное – они предельно прочны. При монтаже армированной перемычки из газобетона учитывают толщину стен, в которой будет находиться окно. Перемычку ровняют по всей ширине стены. Для ускорения установки и упрощения работы берут готовые перемычки прямоугольной формы, размеры которых разнообразны и подходят для любой ширины секций. Газобетонные перемычки содержать следующие преимущества:

• имеют низкую передачу тепла;
• малый вес материала;
• размеры подходят под любую толщину блоков.

Чтобы сделать перемычку нужного размера, ее устанавливают стрелкой вверх на глубину более 20 см. Дальше перемычки между собой скрепляют монтажным клеем и вслед одна за другой плотно укладывают, используя молоток. С помощью деревянной колодки с широким лезвием ровняют поверхность и ждут схватывания кладочной смеси.

Вернуться к оглавлению

Металлические уголки для перемычек и их установка

Перемычки из металлического уголка можно сделать различных габаритов, используя пилу для распила газобетона. Благодаря разнообразным размерам и возможности легкого распила блока, выбирают высоту окон. Металлические перемычки не обладают свойством передавать тепло, поэтому для них требуется вспомогательное утепление с помощью квалифицированных работников.

Для установки газобетонного блока на перемычки в середину газоблока укладывают металлические уголки на расстоянии одной третьей от края. Преимущества металлических уголков состоят в прочности и возможности удерживать ячеистые блоки из смеси извести, песка и воды. Конструкция с применением металлических уголков снаружи смотрится аккуратней за счет получаемой ровной поверхности. Толщина, высота металлических перемычек зависит от размеров несущей конструкции, и выделяют следующие их виды:

• металлические балки или гнутые профили;
• двутавровые балки;
• металлические профильные трубы;
• стальные горячекатаные уголки.

Для удобства при монтаже газобетона используют не два металлических уголка, а четыре. Тем самым обеспечивая большую опору, что особенно важно в местах с частыми землетрясениями.  Процесс установки металлической перемычки состоит: из армирования, выбора высоты, монтажа и подпорки опалубки, а также связывания и бетонирования арматуры.

Вернуться к оглавлению

Сооружение оконной конструкции

Зазоры между стеной и окном заполняют монтажной пеной.

Устанавливая конструкцию, для начала монтируют коробку окна, которая состоит из верхних, нижних и боковых деталей. Начинают работу с обработки стен антисептическим средством, чтобы избежать гнили, грибков и плесени. Удобней будет смонтировать коробку отдельно и вставить потом в проем для окна, который предварительно смазывают олифой и красят. Для ровности сторон окна его проверяют по горизонтали и вертикали, используя строительный уровень. После фиксирования коробки навешивают створки. При их установке учитывают наличие щелей, чтобы не было сложностей с открыванием и закрывание створок.

Между стеной и коробкой окна образуется зазор, который можно заполнить монтажной пеной. После ее застывания пену аккуратно срезают ножом. Когда работа по установлению блока окончена, начинают устанавливать подоконники и отливы.

При установке деревянного отлива, его заранее обрабатывают антисептиком, если же используется металлический слив воды, то его обрабатывают антикоррозийным средством.

При монтаже окна с балконными дверьми, промежуточный шов ровняют и убирают возможные зазоры. Прежде чем установить подоконник, нужно избавиться от щелей с помощью забивания бруска в нижнюю часть блока окна. При неровностях отверстия его выравнивают гипсовым раствором с известью еще до начала установки окна.

Последним этапом является установка декоративного оформления, это необязательный элемент конструкции, но с ним рама окна выглядит красивее. Наличники устанавливают, как все работы по монтажу окончены. Можно подвести итог и определить ряд требований, который поможет избежать трещин в окне, конденсата, грибка и плесени:

• Поверхность откосов должна быть ровная, добиваются этого, используя резиновый молот или строительный уровень.
• Отверстия окон пропитывают грунтовкой, но перед этим убирают весь мусор, грязь и пыль.
• Проводят тепловую изоляцию внутренних откосов с помощью пенопласта, минеральной ваты, монтажной пены или пенополистирола.
• Наклеивают ровным слоем пароизоляционные ленты шириной 6 см.
• Избавляются от возможных стыков.
• Герметизируют щели в окнах.
• Крепят наличники, слив, подоконник.

Вернуться к оглавлению

Вертикальное армирование дверных и оконных проемов

Засверливаем газобетонный блок прямо через анкерную пластину и вставляем дюбель.

Армирование двери рекомендовано выполнять:

• при использовании здания нежилого назначения;
• при значительных нагрузках на газобетонные стены за счет стихийных бедствий;
• при возможном наклоне набок фундамента сооружения;
• при малой прочности блоков. В этом случае следует применять вертикальное армирование дверных отверстий. Увеличивают несущую способность стен с помощью блоков с круглым отверстием. Эти блоки можно приобрести у заграничных закупщиков или изобрести собственноручно. Начиная укладку стен, устанавливаются опорные площадки для укрепления рам из стали. По окончании процесса установки О-образных площадок отверстие заполняют жидким раствором с высокими характеристиками по прочности и водонепроницаемости.

Газобетонный блок с дверью закрепляют анкерами для ячеистых бетонов в доме. Учитывая хрупкость присущую газобетону, не рекомендуют проводить установку тяжелых дверей в больших проемах. Не монтируют дверь в коммерческих помещениях и в индивидуальных домах.

Вернуться к оглавлению

Какие инструменты и материалы понадобятся?

Для установки пластиковых окон в газобетон дома применяют киянку, которая необходима при демонтаже или сборке конструкции. Также не обойтись без бороздодела, каретки, терки и ковшика. Чтобы распиливать газобетонные заготовки было проще и аккуратнее, применяют ножовку. Она позволит распилить элементы на равные части нестандартных размеров за счет уголка, который идет в комплекте с ножовкой.

Большую роль в сооружении играет строительный уровень, он позволяет сделать стены конструкции ровными и прямо пропорциональными за счет проверки горизонтальности рядов. Также не обойтись без шпателя, рубанка, рулетки, бетономешалки, дрели, перчаток и ведра. Для монтажа проемов применяют такие материалы: монтажная пена, пенополистирол, штукатурка, арматура из стали, смесь из песка, цемента и воды, оцинкованные гвозди и раствор для работ с тонкими швами.

Забытый строительный материал находит новый стимулятор

Автоклавный газобетон — это необычный строительный материал со свойствами, которые должны сделать его хитом в жилищном строительстве — это гораздо лучший теплоизолятор, чем обычный бетон, при этом он легкий, простой в работе и стойкий. к огню, насекомым и плесени. Единственная проблема заключается в том, что американские строители, похоже, не могут к этому привыкнуть.

Продукт, широко используемый в Европе, просто не нашел здесь большого распространения. Существует только один завод-производитель в США,  Aercon AAC  в Хейнс-Сити, штат Флорида, и он не работает на полную мощность. Некоторые строители жилых домов, специализирующиеся на энергоэффективных проектах, пытались использовать газобетон, но большинство из них, похоже, пошли дальше.

Познакомьтесь со Стивеном Блюстоуном. Застройщик в третьем поколении из Нью-Йорка считает, что скептики ошибаются и что AAC все еще может рассчитывать на блестящее будущее в высокопроизводительном строительстве. В качестве примера можно привести его собственный дом AAC в северной части штата Нью-Йорк, который превосходит требования Passivhaus по воздухонепроницаемости и приближается к нулевому энергопотреблению почти через год после завершения строительства.

Что изменилось? Bluestone использует блок AAC для строительства наружных стен, но вместо того, чтобы полагаться только на блок, он добавляет слой жесткой пеноизоляции снаружи и заканчивает стену вентилируемым дождевым экраном и сайдингом.

Долгая история в Европе, но здесь нет перевода

Газобетон имеет много общего с обычным бетоном, за некоторыми исключениями. Согласно описанию, вместо мелкого и крупного заполнителя в AAC используется песок или летучая зола, а также алюминиевый порошок для создания миллионов крошечных пузырьков в смеси.  , опубликованный GreenSpec.

Смесь помещается в формы и отверждается в автоклаве, в котором для завершения химического превращения используется пар и давление.

Блоки из газобетона, как и обычные блоки из бетонной кладки, укладываются на раствор. Блоки размещаются поверх стальной арматуры, залитой в стены фундамента, и эти отверстия позже заполняются цементным раствором. Блоки можно резать теми же инструментами, которые используются для резки дерева — ленточные пилы обычно используются для резки блоков по размеру.

Для производства газобетона требуется меньше энергии и меньше сырья, чем для производства обычного бетона, а материал весит меньше, обладает отличными звукоизоляционными свойствами, непривлекателен для насекомых и пожаробезопасен. По словам Блустоуна, его значение R зависит от плотности блока, но обычно находится в диапазоне от R-1 до R-1,25 на дюйм.

По данным GreenSpec, в 2006 году более половины всех новых зданий в Германии использовали газобетонные блоки. Но по целому ряду причин — неопределенные цены и слабые цепочки поставок, незнакомость и относительно низкие R-значения при использовании отдельно — доля рынка здесь не сдвинулась с места. Некоторых строителей также оттолкнули маркетинговые заявления о «эффективных R-значениях», которые намного выше, чем могли подтвердить испытания, что является частью дебатов по поводу значения тепловой массы.

«AAC пытается быть автономной системой ограждающих конструкций для рынка США, но она просто никогда не убеждала ни одного лидера отрасли или крупных участников рынка поддерживать производственное присутствие в США», — сказал технический директор GBA Питер Йост в 2013 г. пост на GBA . «Есть значительно больше причин не использовать эту систему, чем использовать ее».

Начиная с сауны

Стивен Блюстоун является частью Bluestone Organization  в Нью-Йорке, семейной девелоперской компании, специализирующейся на энергоэффективном строительстве. Он слышал о AAC и начал «играть с ним» на работе на Манхэттене, где его использовали для перегородок в подвалах многоквартирных домов.

Блюстоун настолько заинтересовался, что купил партию газобетона и использовал его для стены в сауне, которую он строил в своем доме в округе Вестчестер, штат Нью-Йорк.

Начало стен:  Стены из газобетона армированы стальной арматурой, залитой в стены фундамента. Отверстия для арматуры позже заполняются цементным раствором.

«Я возвел стену, и я совсем не каменщик», — сказал он. «Я подумал: «Вау, эта штука проста в использовании, не очень дорогая, гибкая». Так что я начал все больше и больше вовлекаться и, наконец, сказал: «Я хочу построить из нее свой дом»» 9. 0003

В то время Блюстоун и его жена владели участком земли в северной части штата Нью-Йорк недалеко от границы с Массачусетсом. Они планировали построить дом для отдыха, который через несколько лет станет их круглогодичным местом жительства. Блустоун обратился к Брюсу Колдхэму, архитектору, с которым он познакомился через Северо-восточную ассоциацию устойчивой энергетики, и попросил его спроектировать дом.

Колдхэм, сказал он, хотел использовать Durisol , тип изолированной бетонной формы. «Ему это нравится», — сказал Блюстоун. «Я посмотрел на него и подумал: «Думаю, я могу это сделать», но я не был в него влюблен».

Блюстоун хотел извлечь уроки из своего собственного дома и применить их к проекту, который разрабатывала фирма его семьи, но он не думал, что Дюрисол особенно хорошо подходит для этой задачи. «Я никак не мог построить большие здания с Durisol», — сказал он, назвав ожидаемый результат «большим, причудливым и нетребовательным».

Итак, он сказал Колдхэму, что хочет использовать блок AAC, и после многих, многих циклов изменений конструкции у Bluestone был проект, который он был готов построить. В готовом проекте было около 4200 квадратных футов кондиционированного пространства с основным этажом и частично засыпанным нижним уровнем. В Bluestone надеялись, что готовый дом будет иметь производительность, подобную пассивному дому, даже если он не был сертифицирован.

Генеральный подряд на дальние расстояния

Хотя Блюстоун работал в городе четыре дня в неделю, он решил, что хочет быть генеральным подрядчиком. Он напугал своих помощников, убедил местного строительного инспектора утвердить строительные чертежи, а затем приступил к работе. Дом был завершен прошлым летом.

После возведения стен из газобетона толщиной 8 дюймов компания Bluestone прикрепила обработанные под давлением панели 2×4 горизонтально через каждые два фута с помощью строительного клея и шурупов. Между 2×4 находятся куски полиизоляции толщиной 2 фута толщиной 1-1/2 дюйма. После этого пошли еще два слоя по 1-1/2 дюйма. полиизо, расположенные вертикально с шахматными швами. Поверх утеплителя крепятся шурупами рейки 1х4, обработанные под давлением, к 2х4, затем фиброцементный сайдинг.

Внутри стены отделаны двухслойной штукатуркой толщиной около 1/8 дюйма.

Bluestone оценивает R-значение наружных стен примерно в 40. Испытание двери воздуходувкой показало, что воздухонепроницаемость измеряется при 0,398 воздухообмена в час при перепаде давления 50 паскалей (ACH50), что значительно ниже требования Passivhaus 0,6 ACH50.

Крыша изготовлена ​​из структурно-изолированных панелей толщиной 12 дюймов. Поскольку его жена хотела, чтобы по всему дому было встроенное освещение, компания Bluestone сделала каркас из SIP с 2×10, чтобы освободить место для них, не нарушая SIP, и заполнила эти полости изоляцией из стекловолокна. Он оценивает общее значение R крыши в «65».

Прочие детали:

• Изоляция фундамента.  Для первых 4 футов стены изолированы экструдированным полистиролом (XPS) толщиной 4-1/2 дюйма. Ниже этого 3 дюйма XPS, столько же помещается под плиту.
• Окна.  Сертифицировано Passivhaus  Zola ThermoPlus Clad , деревянное окно с алюминиевым покрытием с общим коэффициентом теплопередачи 0,123 (R-8,1).
• Отопление и охлаждение. Канальный воздушный тепловой насос Mitsubishi с одним наружным компрессором и тремя внутренними блоками обработки воздуха. Всего в доме пять зон обогрева и охлаждения.
• Возобновляемые источники энергии. Полностью электрический дом питается от подключенной к сети фотоэлектрической системы мощностью 10 кВт, которая до сих пор производила достаточно энергии, чтобы обнулить счета за коммунальные услуги.
• Водонагреватель: A Stiebel Eltron 80 гал. водонагреватель с тепловым насосом. Дренажная труба рекуперации тепла собирает отработанное тепло от сантехники первого этажа.
• Вентиляция всего дома: Zehnder 350 Вентилятор с рекуперацией энергии.

Недешевый дом

Блюстоун не хочет говорить о том, сколько стоит дом. «Это больше, чем я хочу опубликовать», — сказал он.

Дорогая отделка, бытовая техника, шкафы и другие детали — затраты, которые не обязательно повторятся в другом доме из газобетонных блоков — являются основной причиной. Также сказалось дистанционное управление сайтом с незнакомыми субподрядчиками. Хотя Блюстоун сказал, что он и его помощники хорошо работали вместе, обмениваясь множеством фотографий по ходу работы, он по-прежнему работал с ними на основе оплаты по мере использования, а не по контракту.

Обшивка стены: Специальные U-образные блоки размещаются в верхней части стены, где армированная сталью соединительная балка добавляет структурное усиление.

«Счетчик вращался очень быстро, если вы хотите посмотреть на это таким образом», — сказал он. «Если убрать все это, дом будет дорогим, но не таким дорогим, как я заплатил. Я не закончил заниматься математикой. Я отложил книги некоторое время назад. Я взял их снова, потому что мне было любопытно. Я впадал в депрессию, поэтому я положил их вниз. Мы сделали много нестандартных вещей, много причудливых вещей».

Более важным является вопрос о том, будет ли строительство газобетонных блоков финансово конкурентоспособным вариантом для других строителей жилых домов, если методы строительства можно будет отрегулировать. Например, использование системы внешней изоляции и отделки (EIFS) снаружи здания будет дешевле, чем сборка, выбранная Bluestone.

«Я думаю, что это, без сомнения, можно сравнить со стеной из двойных стоек с целлюлозой», — сказал Блюстоун. «Но другое, что более важно, это тот факт, что он будет там в течение нескольких сотен лет. Здание никуда не денется. Стоимость жизненного цикла этой концепции газобетона нельзя сбрасывать со счетов».

Блюстоун достаточно верит в подход AAC, поэтому он разговаривает об этом с местным архитектором Habitat for Humanity и предлагает купить материалы для первых двух домов AAC, которые берет на себя программа.

«Я хочу, чтобы это произошло», — сказал он. «Я хочу шумихи. Я надеюсь, что его купит больше людей… Огнеупорный, теплоизоляционный, удобный, что еще вам нужно знать?»

Слово от архитектора

Союзник Блустоуна, архитектор Брюс Колдхэм, хорошо разбирался в высокоэффективных зданиях, и он не спешил садиться в поезд AAC.

«Я сделал все, что мог, чтобы отговорить его от этого, — сказал Колдхэм, — в основном [предоставив ему] все технические подробности о том, почему это был хороший продукт для климата, где наблюдались суточные колебания температуры выше и ниже нуля». ниже [замерзания], но это был не такой уж хороший выбор в таком климате, как этот, когда было холодно и оставалось холодно».

Сначала он отдавал предпочтение дюрисолу, потому что он гораздо лучше справился бы с задачей придания стенам R-значений, к которым стремился Bluestone. Компания даже предлагала производить 14-дюймовые. блок для работы, который поднял бы R-значения стены в районе R-30 — намного лучше, чем AAC мог надеяться соответствовать.

«Я боялся, что рано или поздно это вызовет у него смущение, — сказал Колдхэм.

Но картина изменилась, когда разговор зашел о сплошном слое утеплителя на внешней стороне стен газобетона. В этом случае сборка стала очень похожа на процедуру «скрутить и стянуть», которую получает дом при глубокой энергетической модернизации. В некотором смысле не имело значения, был ли основанием газобетонный блок, бетонные блоки или стена с деревянным каркасом, потому что внешняя изоляция выполняла большую часть работы.

В тех случаях, когда AAC действительно имеет смысл, есть другие факторы, влияющие на огнестойкость смеси, например, долговечность, эстетичность или устойчивость к влаге, грызунам и насекомым. И в отличие от Durisol, AAC оказался «впечатляющим воздушным барьером», сказал он.

«Мой совет ему изначально был очень широким и основанным на обычном здравом смысле, и он слушал меня, думал об этом, вернулся и сказал, по сути, мои слова, а не его: «Это не вся история, Брюс». а затем в следующие пару лет приступил к выяснению этого, изложил, почему он интересовался, что он не сошел с ума, а затем начал действовать в соответствии со своими убеждениями ».

Тем не менее, Колдхэм не думает, что AAC станет реальным конкурентом более устоявшимся настенным системам, если только не учитывать другие соображения, кроме тепловых характеристик и воздухонепроницаемости.

«Я думаю, что вам нужно иметь что-то еще в игре, чтобы вы захотели выбрать газобетон вместо деревянного каркаса, бетонной кладки или чего-то еще», — сказал он. «В случае со Стивом это была эстетическая часть. Это было также простое любопытство попробовать новый материал. Если бы это было здание, которое действительно нуждалось в значительном противопожарном разделении, это могло бы быть причиной для его использования».

Как насчет поставки блока?

Если дома из газобетона станут более распространенными, потребуется готовый блок газобетонных блоков. И на данный момент это выглядит маловероятным. Помимо завода во Флориде, в Мексике есть еще два производителя газобетонных блоков, и это все, что касается Северной Америки.

Менеджер по продажам Aercon Майк Маккормик говорит, что по всей стране есть от шести до восьми «горячих точек» жилищных строителей, которым нравится газобетон, но до 95% его бизнеса приходится на коммерческую сторону. «Мы очень заняты тем, что у нас есть люди», — говорит он, не раскрывая производственных показателей завода во Флориде. «Это очень хороший бизнес на коммерческом рынке».

AAC слишком дорог, чтобы конкурировать на массовом рынке жилья, сказал он, а низкая маржа для небольших жилых домов делает коммерческие проекты гораздо более привлекательными для его компании. Маккормик может потратить много времени на обучение строителей, инспекторов и домовладельцев преимуществам AAC, а затем получить заказ на поставку одного или двух грузовиков для жилого проекта. Продайте большой коммерческий проект, и будет много грузовиков.

Вначале отрасль газобетона страдала от отсутствия усилий по развитию рынка в целом. По словам Маккормика, когда все больше компаний боролись за заказы AAC, они «побеждали друг друга», пытаясь привлечь клиентов, вместо того, чтобы стратегически работать вместе над улучшением продукта и расширением круга потенциальных покупателей. Кроме того, их предложение строительной отрасли было похоже на насильственное кормление. «Вы не засунете это кому-то в глотку», — сказал Маккормик.

В 1998 году несколько местных производителей сформировали торговую ассоциацию для обмена данными испытаний и продвижения использования газобетона. Он все еще рядом, но едва ли.

«Он жив, — сказал Маккормик, — но он подключен к аппарату жизнеобеспечения, и вы не видите, как он дышит».

Тем не менее, есть пара плюсов. По словам Маккормика, Aercon заручилась поддержкой Дейтонского университета для разработки точных расчетов R-значений на основе сборки стены и климатической зоны, и он убежден, что отрасль может предоставить строителям точную информацию о том, как будут работать здания из газобетона. Кроме того, говорят, что в Беннетсвилле, Южная Каролина, работает еще один американский завод. Там нет ни слова о том, когда это может открыться.

Подробнее: http://www.greenbuildingadvisor.com/blogs/dept/green-building-news%2A#ixzz3zxjmX9fa
Подпишитесь на нас: @gbadvisor в Twitter | GreenBuildingAdvisor на Facebook

Крутые энергоэффективные планы бетонных домов — Блог Houseplans

By Boyce Thompson

Рост цен на пиломатериалы, вызванный сочетанием тарифов, нехватки вагонов и сезонного спроса, добавил 7000 долларов к стоимость типичного нового дома, построенного в прошлом году, по данным Национальной ассоциации домостроителей. Это увеличение вызвало интерес к бетонным каркасным системам и проектам бетонных домов, популярность которых уже росла (и их стильность тоже, как доказывает эта статья из Dwell). Хотя бетонные каркасы составляют только один из каждых 12 домов, построенных в этой стране, их доля удвоилась за последнее десятилетие. Отчасти это связано с законами об ураганах во Флориде и на побережье Мексиканского залива, которые фактически требуют бетонного строительства.

Нажмите здесь, чтобы ознакомиться с нашей коллекцией планов энергоэффективных домов.

План 930-476 включает всесезонную комнату для отдыха во Флориде.

У бетона было много преимуществ еще до недавнего скачка цен на пиломатериалы. Это всегда была предпочтительная система каркаса в районах, подверженных ураганам, из-за ее способности противостоять сильному ветру и летящим обломкам. Огнестойкость делает его хорошим выбором в регионах, подверженных лесным пожарам. Поскольку из бетона можно сделать дом более тихим, стоит задуматься о том, строите ли вы его вдоль оживленной городской улицы. Некоторые бетонные системы собираются так быстро, что становятся заманчивым вариантом в холодном климате с коротким строительным сезоном. Бетонные планы домов, безусловно, появляются по всей стране.

Преобладают четыре типа бетонных строительных систем

• Бетонные блоки являются наиболее распространенными и чаще всего используются в планировке дома.
• Изолированные бетонные формы (ICF) — бетон заливается в блокирующие формы, изготовленные из изоляционного материала, как правило, из пенопласта — создают более энергоэффективный дом, чем большинство блочных систем.
• Залитый бетон — бетон заливается в съемные формы, как и в коммерческих зданиях, — остается обычным явлением в современных домах.
• Сборные панели, наклоненные вверх для формирования стен, завершают список.

На что следует обратить внимание

Строительство из бетона требует компромиссов, некоторые из которых существенны. В зависимости от системы для бетонного каркаса может потребоваться более дорогостоящий и сложный фундамент. ICF приводят к более толстым стенам, которые уменьшают жилую площадь, если только границы дома не увеличиваются. Бетонные стены требуют другого подхода к прокладке электрики и сантехники, а также к внутренней отделке. И сложно изменить дизайн во время и после строительства, особенно расположение окон и дверей. Прежде чем залить бетон, вы должны быть вдвойне уверены, что окна расположены оптимально, чтобы вы могли наслаждаться видом на улицу, особенно если это вид на океан (планируйте размещение окон с помощью этого блога из This Old House).

Исключительные образцы бетонного дизайна

План 938-83 имеет открытую одноэтажную планировку с четырьмя спальнями.

Все больше и больше проектировщиков домов предлагают проекты с бетонными стенами, особенно те, которые работают в регионах, подверженных ураганам. На плане 938-83 выше представлен план коттеджа площадью 3700 квадратных футов, который идеально подходит для пляжа. После того, как полосы обшивки установлены снаружи, вы, как правило, можете покрыть бетонные стены любым типом сайдинга, включая сайдинг внахлест в этом доме. Шатровая крыша дома и металлическая кровля увеличивают его шансы на выживание во время сильного шторма.

План 930-19 на самом деле личная резиденция дизайнера Дэна Сатера!

Несколько лет назад дизайнер Дэн Сатер построил свой собственный дом во Флориде (план 930-19 выше) из бетонных блоков, устойчивых к ураганам окон для отражения летящих обломков и соединителей, соединяющих крышу со стенами. Некоторые блочные ячейки заполнены бетоном — обычно те, которые держат вертикальную арматуру, — а стены увенчаны бетонной перемычкой, залитой на месте, которая удерживает их вместе.

Когда в сентябре 2017 года прошел ураган Ирма, дом уцелел практически невредимым. Основной ущерб был нанесен электросетям и инфраструктуре. Sater предлагает на продажу классическую планировку бунгало с каркасом из бетонных блоков.

Интересно, что в конструкции из деревянного каркаса и бетонных блоков часто используются одни и те же фермы крыши, покрытие и внутренние стены. Деревянный каркас можно использовать даже на втором этаже дома из бетонных блоков, чтобы сэкономить средства. Большая разница между системами заключается в их изоляционной способности. Типичный 8-дюймовый дом из бетонных блоков, покрытый слоем пеноизоляции внутри, имеет значение R примерно 9. Это сопоставимо с примерно 20 для дома, построенного из пиломатериалов 2×6 с изоляцией из стекловолокна или пены.

Чтобы улучшить энергетические характеристики стен из бетонных блоков, некоторые строители вводят пену в блоки, которые не заполнены бетоном. Другие напыляют дополнительную изоляцию поверх пены. Другой подход состоит в том, чтобы построить вторую фальш-внутреннюю стену с деревянными стойками, изоляцией и гипсокартоном. Это обеспечивает удобную полость для прокладки электрических и сантехнических линий.

План 536-6 (вверху) обеспечивает много места для жизни на свежем воздухе на узком участке.

Строительные нормы и правила во Флориде и вдоль залива в Миссисипи, Луизиане и Техасе практически требуют строительства из бетона из-за его долговечности. План 536-6 (вверху) построен из бетонных блоков и способствует циркуляции бризов через оконные проемы и внутренний двор, доступный из всех комнат первого уровня. Высокие потолки на первых двух уровнях и сводчатый потолок на мансарде создают просторные интерьеры (ознакомьтесь с этими идеями декорирования высоких стен от Forbes).

Plan 27-551 отличается классным современным экстерьером и просторной открытой планировкой.

Дома, построенные с использованием МКФ, обычно имеют R-коэффициент, равный хорошо изолированной стене 2×6. Они могут создать лучший воздушный барьер, который отлично подходит для долгосрочной энергетической эффективности. Возможно, вам придется поработать с разработчиком плана или местным дилером ICF.

Увеличенная толщина стен означает, что размеры дома, возможно, придется увеличить, чтобы не уменьшать размеры комнаты.
