Окна для дымоудаления с электроприводом — Вентиляция, кондиционирование и отопление

В любом здании, независимо от его предназначения, должна быть реализована система дымоудаления. С этой целью могут устанавливаться современные инженерные системы, но есть еще один способ обеспечить удаление задымления из помещений – окна с электроприводом.

По эффективности они будут уступать  более сложным технически коммуникациям. Тем не менее, окна дымоудаления способны своевременно очистить помещение, обеспечивая безопасность людей.

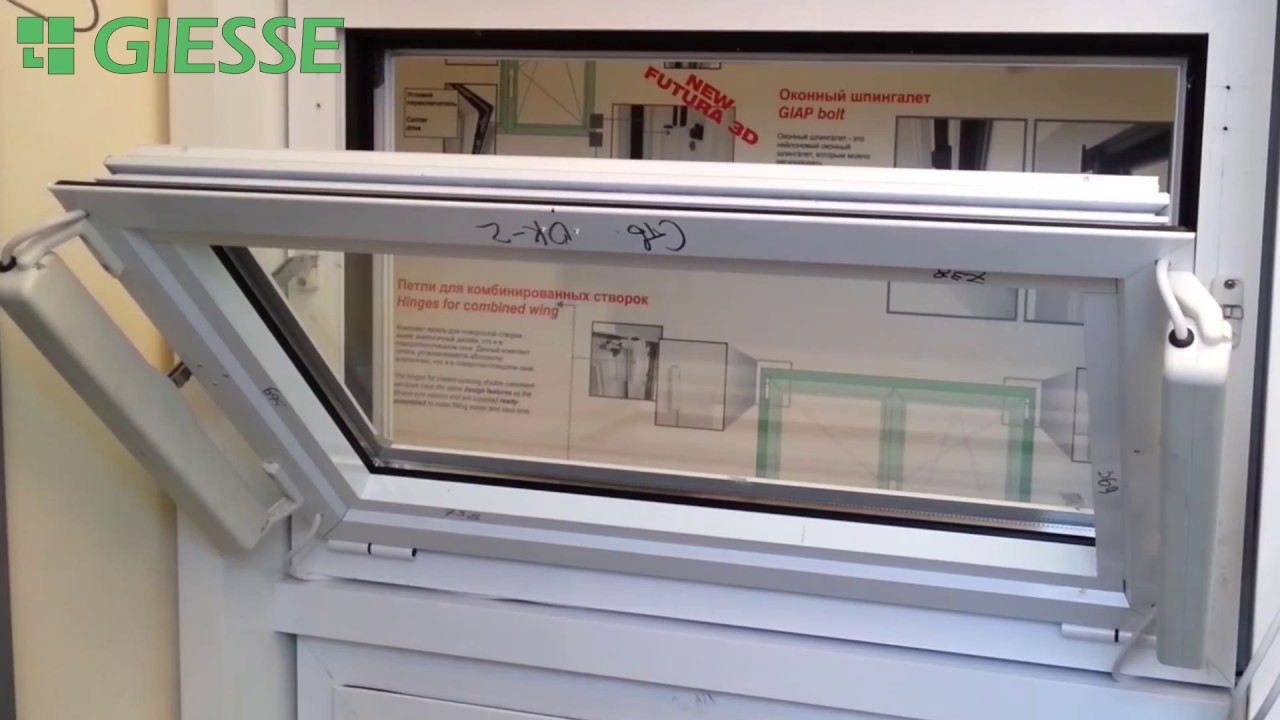

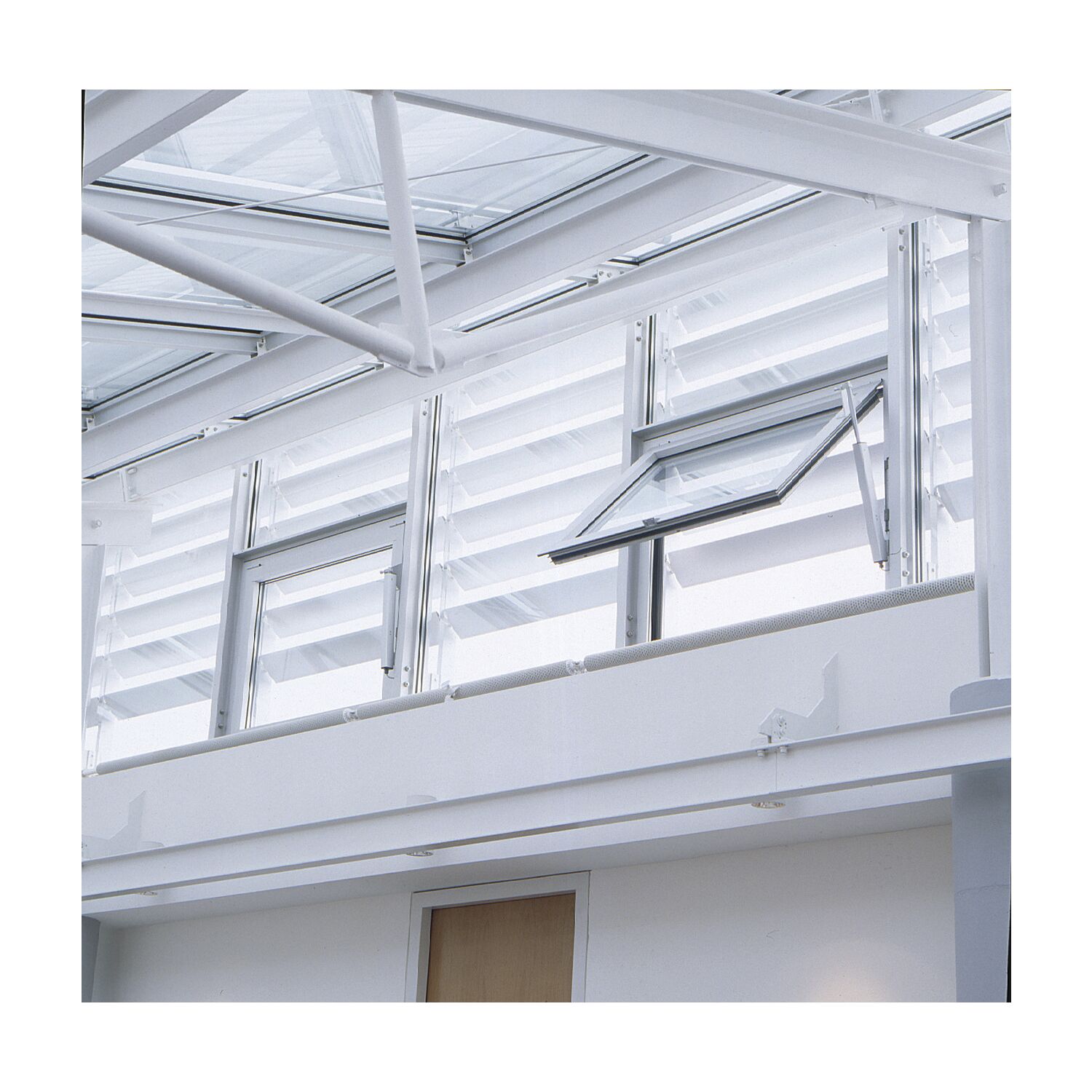

Окна для дымоудаления

Зачем необходима система дымоудаления?

На первый взгляд может показаться, что достаточно оборудовать здание современными системами пожарной сигнализации и огнетушения, чтобы обеспечить безопасность людей. На самом деле таких систем недостаточно.

Основной причиной гибели людей во время пожара является не огонь, а дым и угарный газ.  Обеспечив даже самое примитивное дымоудаление через окна, можно увеличить промежуток времени,  достаточный  для проведения успешной эвакуации из горящего здания.

Противодымные системы выполняют следующие задачи:

• Локализуют дым и угарный газ в одном помещении.
• Препятствуют распространению дыма и токсичных веществ.
• Способствуют освобождению эвакуационных путей.
• Удаляют из помещения продукты горения.
• Помогают созданию благоприятных условий для работы пожарных.

Способы дымоудаления

Существует два основных способа дымоудаления:

• С естественным побуждением.
• С искусственным побуждением.

Системы с естественным побуждением обеспечивают отведение дымовых газов через люки, шахты, окна. Эти специальные отверстия снабжаются автоматически открывающимися клапанами. Также дымоотведение может осуществляться с помощью не задуваемых фонарей. В основе работы системы лежит принцип теплового потока. Управляются системы вручную, с помощью ДУ. К этой категории систем относятся окна для дымоудаления с электроприводом.

Выбор  системы осуществляется исходя из предназначения зданий. Например, для помещений большой площади (офисов, торговых центров, оранжерей и т.п.) больше подходят люки и окна. Расчет окон дымоудаления осуществляется во время проектирования системы. Для производственных помещений чаще используют не задуваемые фонари. Для складов, относящихся к  категории «В», проектируются фонари или шахты.

Для цокольных зданий, лестничных клеток, подвальных и технических помещений дымоудаление осуществляют через оконные проемы в наружных стеновых конструкциях. Размер окон нормируется регламентирующей документацией и выдерживается при строительстве здания. Для автоматизации системы может дополнительно устанавливаться  привод дымоудаления для окон.

Искусственное побуждение рекомендовано использовать в особых случаях:

Искусственное дымоудаление

• При наличии систем автоматического открывания и включения  вентиляторов в каждом помещении здания. Работать такая система начинает после срабатывания датчиков и извещателей пожсигнализации. Применяется на лестничных клетках, поэтажных коридорах.
• В коридорах общественных, офисных, административных зданий, не имеющих естественного освещения. Этажность здания в этом случае не должна превышать 10 этажей.
• Для отведения дыма из подвальных и цокольных помещений производственных объектов.
• Для отведения дыма из библиотек, архивов, книгохранилищ, бумажных складов и т. д.

Запуск системы осуществляется автоматически  или вручную после срабатывания дымового или пожарного извещателя. При всех преимуществах искусственного побуждения, такая система имеет немалый минус – ее можно использовать только со спринклерным пожаротушением.

Газовые, порошковые, аэрозольные системы монтировать и использовать вместе с дымоудалением с искусственным побуждением запрещено.

Элементы системы дымоудаления

Функционирование системы

Дымоотводящие окна и люки, в соответствие с нормами, должны располагаться в верхней части зданий.   В случае возгорания в помещениях, расположенных на нижних этажах, открываются окна, обеспечивая приток воздуха (либо включаются вентиляторы). Дымовые газы  поднимаются воздушными потоками в верхнюю часть помещения и выводятся через дымоотводящие отверстия (окна или  люки). Такая система способна в короткое время обеспечить приток в помещение свежего воздуха и очистить задымленные площади. Эффективность зависит от одновременности открытия приточных и дымоотводящих окон.

Принцип работы системы дымоудаления

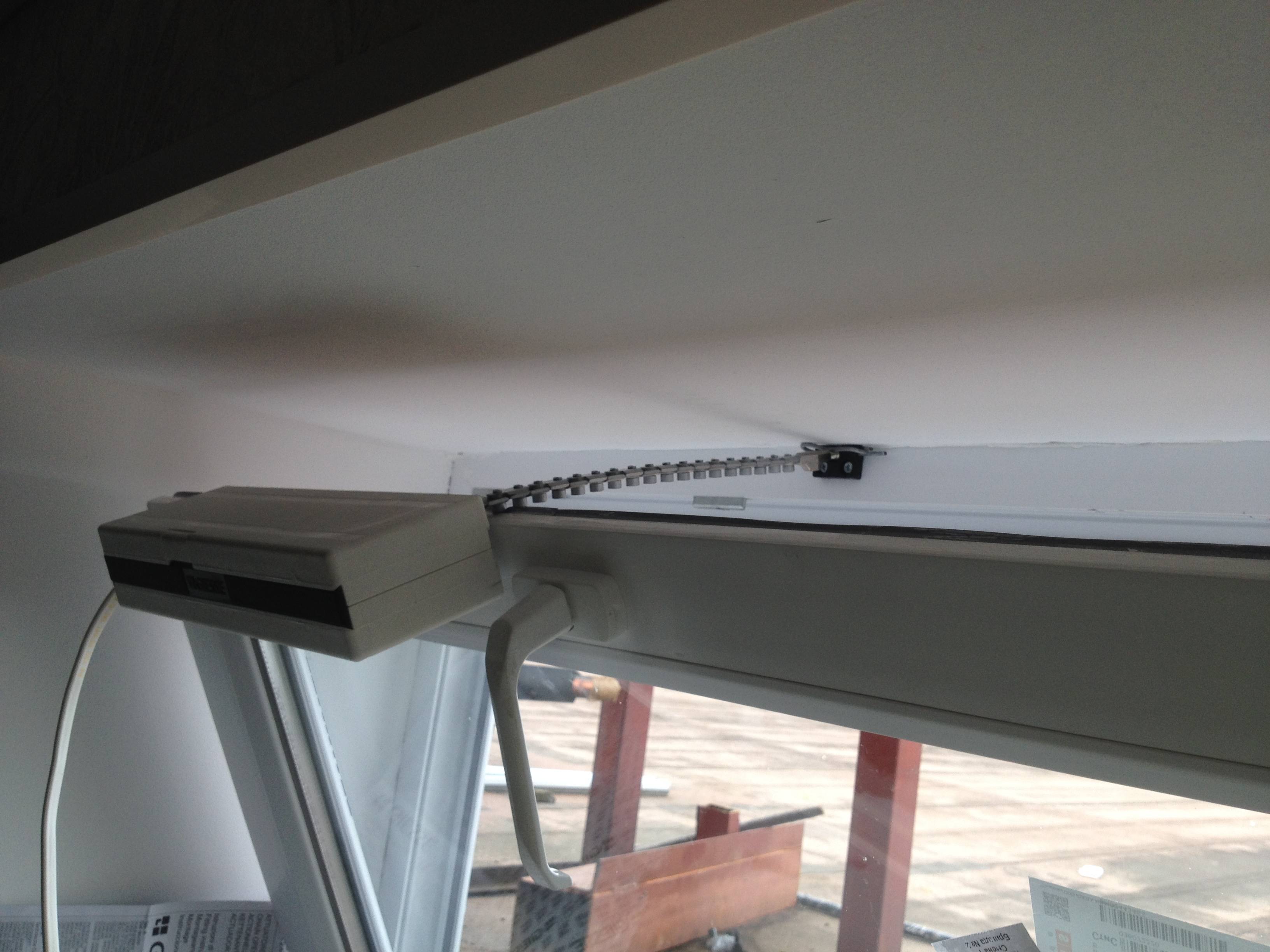

Для обеспечения этой одновременности устанавливаются электроприводы. Привод может срабатывать автоматически, от сигнала датчика, или запускаться  вручную. Окна  с электроприводом – многофункциональны. Их легко можно использовать в качестве приточно-вытяжной вентиляции для обеспечения воздухообмена в помещении.

Проектирование и установка

Проектирование любых инженерных коммуникаций должно выполняться только специалистами.  Это одинаково справедливо как для небольшого частного жилого дома,  так и для огромных по площади  производственных помещений. Конфигурация системы выбирается исходя из архитектурно-планировочных решений здания. В состав включаются дымоудаляющее оборудование и вентиляция, объединенные между собой сложной сетью воздуховодов. Разработанный проект перед началом монтажа обязательно согласовывается в контролирующих органах.

Изготовление и монтаж осуществляются только специалистами. Вся система в целом и каждый ее элемент должны соответствовать нормативным актам.

В ходе эксплуатации противодымных систем требуется их регулярное техническое обслуживание.

электроприводы окон и фрамуг дымоудаления, оконная автоматика управления приводами, зенитные фонари, световые полосы и люки дымоудаления
