Окна легкосбрасываемые конструкции: Легкосбрасываемые оконные конструкции(ЛСПК), вышибные окна

Содержание

Легкосбрасываемые оконные конструкции(ЛСПК), вышибные окна

Восстановление промышленных производств, рост нефтехимической промышленности привели к увеличению количества предприятий с взрывоопасными производствами. В городах строятся новые торговые и офисные центры, большие спорткомплексы, являющиеся местом скопления большого количества людей и потому при их создании, необходимо учитывать фактор террористической угрозы. Все это приводит к необходимости создания наружных ограждающих конструкций, которые при взрыве легко выбиваются за счёт разрушаемых узлов крепления окон и образуют открытый проем для сброса избыточного давления. Такие конструкции называют легкосбрасываемыми (вышибными).

Легкосбрасываемые конструкции

Легкосбрасываемые (вышибные) конструкции являются наружными ограждающими конструкциями, которые относятся к категории А и Б по пожаро- и взрывоопасности. Оборудование промышленных зданий такими конструкциями является обязательным требованием СНиП.

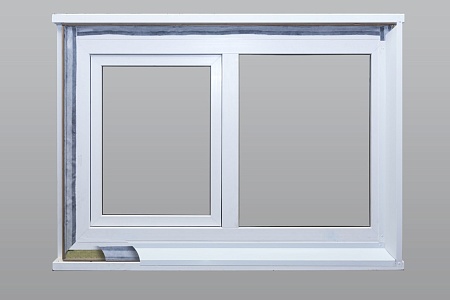

Легкосбрасываемые конструкции (лск) или по-другому их называют ещё вышибные окна, изготавливаются из ПВХ-профиля или алюминиевого профиля. Заполнением в данном случае является стекло (до 5 мм). Возможны варианты «холодного» и «теплого» исполнения. При подборе заполнения всегда учитывается прочность стекла на ветровую и снеговую нагрузки.

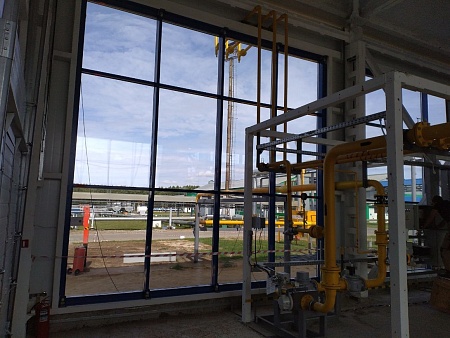

Легкосбрасываемые окна для промышленных сооружений производятся с 1 или 2 рядами остекления при классическом креплении согласно СНиП 31-03-2001. Остекление относится к легкосбрасываемым конструкциям при ширине 3, 4 и 5мм и площади более 0,8, 1 и 1,5 м. При этом стекло с армированием к легкосбрасываемым конструкциям не соответствует. При производственной аварии, влекущей за собой взрыв внутри помещения, стёкла разрушаются и избыточное давление после взрыва снижается, и здание получает только не значительные повреждения

С целью обезопасить сотрудников и сооружения в производственных и лабораторных взрывоопасных помещениях с использованием остекления был придуман и разработан новый вид легкосбрасываемых оконных конструкций (далее ЛСПК) ГОСТ Р 56288-2014

Принципиально новый вид остекления, отличия ЛСПК в том, что при резком возрастании избыточного давления в помещении происходит сбрасывание всех оконных конструкций за счёт разрушения крепежей и узлов крепления окон.

Основные правила и условия работы ЛСПК

При взрыве необходимо вовремя обеспечить условия, когда излишнее давление в помещении не сможет достигнуть величины, способной серьёзно повредить конструкции здания, т.е. нужно своевременно «открыть» оконные проемы. Стеклопакеты из остекления толщиной 4 мм. при избыточном давлении не разрушаются, следовательно из проема должно «вылететь» окно.

Узлы крепления оконных блоков должны гарантированно разрушаться при заданных нагрузках.

Узлы крепления оконных блоков должны гарантированно сохранять свои несущие способности при восприятии оконной конструкцией положительных и отрицательных ветровых нагрузок.

Детали узлов крепления должны надежно сохранять свои свойства в широком температурном диапазоне, быть защищены от коррозии, иметь достаточный срок службы.

Конструктивные решения вышибных окон

Оконный блок устанавливается в проеме, не имеющем наружных четвертей. Для восприятия ветровых нагрузок от ЛСПК применяются «базовые уголки», играющие роль внутренних четвертей проема и служащие также для установки разрушаемых узлов крепления

Материал разрушаемого элемента узла крепления – фторопласт марки Ф-4, имеющий стабильные на протяжении длительного времени механические характеристики, работоспособный в интервале температур от от -70С до +70С, негорючий, химически стойкий ко всем органическим кислотам, щелочам, органическим растворителям и другим агрессивным средам.

Расчетные механические характеристики разрушаемых элементов узлов крепления в обязательном порядке подтверждаются испытаниями и обеспечивают заданные показатели работоспособности как по усилию гарантированного разрушения, так и по усилию, при котором узел не разрушается (Узел не должен разрушаться при действии на окно отрицательного ветрового давления при нахождении оконной конструкции с подветренной стороны здания. Требования СНиП 2.01.07-85 «Нагрузки и воздействия» по этому показателю – крепление должно иметь коэффициент запаса прочности не менее 1,4. Фактически обеспечивается двух-, трехкратный запас прочности).

В качестве утеплителя используется негорючая минеральная вата. Пароизоляция и гидроизоляция по периметру – ленты Баусет для наружного и внутреннего применения. Опорные элементы – из древесины твердых пород с антисептической пропиткой, с расчетной площадью контакта с рамой, предотвращающей сминание опорных элементов и нежелательное «проседание» рамы. Минвата и изолирующие ленты создают незначительное сопротивление при изначальном движении окна в критической ситуации, что, однако учитывается при расчетах.

Отливы и наружные нащельники крепятся только к рамам ЛСПК.

Предусмотрен вариант исполнения ЛСПК в искронедающем (искробезопасном) исполнении.

Конструкция узлов крепления предусматривает компенсацию разницы температурных изменений размеров светопрозрачных конструкций и конструкций проёмов.

ЛСПК могут также изготавливаться на базе окон из ПВХ, алюминия и на базе фасадных (витражных) конструкций, с применением одно- и двухкамерных стеклопакетов.
Монтаж ЛСПК производится специалистами соответствующей квалификации.

Заказать просчёт стоимости на остекление лёгкосбрасываемыми оконными конструкциями в компании «СВЕТЛОВ» или получить Прайс-лист с ценами

Можно по телефону: +7 (927) 890-71-77 или написав нам на почту [email protected]

Легкосбрасываемые конструкции окон для взрывозащиты промышленных зданий, производство и монтаж

Главная
Ассортимент
Пластиковые окна
Легкосбрасываемые конструкции

Окна со СКИДКОЙ 35%

Узнать подробности

Легкосбрасываемые конструкции, монтаж взрывобезопасных окон на промышленных и жилых объектах.

ООО «Пластконструкция» является сертифицированной компанией по монтажу разрушаемых узлов крепления и легкосбрасываемых конструкций из ПВХ и алюминия.

Легкосбрасываемые конструкции за счет разрушаемых узлов крепления получили широкое применение при строительстве крупных промышленных объектов и жилых зданий на которых существует опасность избыточного давления и взрыва внутри помещения.

Преимущества таких конструкций:

быстрая установка

хорошая шумоизоляция и светопропускаемость

энерго и теплосбережение.

В случае взрыва конструкции смонтированные по этой технологии вылетают из проёмов наружу и овобождают выход взрывной волне. Сброшенные окна повисают на предусмотренных в конструкции стальных тросах, исключая опасность их падения на людей, находящихся на улице.

Легкосбрасывемые конструкции — составляющая безопасности взрыво- и пожароопасных производств категорий «А», «Б» и котельных категории «В», работающих на газе. Если необходимо купить в качестве ЛСК окна — ознакомьтесь с предложением ООО «Пластконструкция».

Легкосбрасываемые конструкции (ЛСК)

В Тюмени расчет легкосбрасываемых конструкций, изготовление и установку окон, соответствующих нормативам, выполняет компания «Пластконструкция».

Преимущества компании «Пластконструкция»

Компания предлагает купить ЛСК в Тюмени, конструкция которых предусматривает вылет при взрыве всего переплета, который повисает на тросах, рассчитанных из условия безопасности людей, которые могут находиться в зоне возможного падения.

Наши окна отличает преимущество:

быстрой установки;

хорошей шумоизоляции и светопропускаемости;

энерго- и теплосбережения.

Вы можете заказать переплеты по индивидуальным размерам требуемой площади остекления на взрыв, их цена не превысит стоимость окон традиционных конструкций.
