Многих интересует состав проекта с примерами чертежей для оценки что клиент получит заплатив немалые деньги, в этой статье вы подробно узнаете что входит в проект от ПРО-ТОТИП. Подробно стадии проекта мы описали в статье “С чего складывается стоимость проекта”, где указали, какие чертежи дома необходимы, а данный материал расскажет о наполнении проекта с примерами чертежей.

Состав архитектурного проекта стадии Эскиз (Э)

Проектирование дома начинается со стадии Эскиз при непосредственном участии заказчика. По окончании данного этапа будут собраны документы для получения разрешения на строительство. После всех согласований приступят остальные инженеры для создания рабочего проекта. Данный раздел может включать в себя дизайн интерьера, который выведен в данном материале отдельно, рабочие чертежи дома. На эскизной стадии могут быть приняты все основные решения и подобраны материалы и мебель

Проектирование дома начинается с обсуждения анкеты, заполненной заказчиком, собираются идеи, референсы, выбираются логистические схемы, рисуются эскизы с возможными решениями, выполняются чертежи дома. Все это помогает понять заказчику и архитектору, в каком направлении двигаться дальше. Также прорабатываются архитектура, ландшафтный дизайн участка и дизайн интерьера для нахождения баланса между всеми частями проекта как снаружи, так и внутри.

С чего начинается проект!

Первый этап работы с архитектором — это разработка планировки участка и первого этажа. Этот важный этап учитывает множество факторов в зависимости от предпочтений заказчика или особенностей участка. Одновременно прорабатывается планировка дома с учетом габаритов мебели, озеленения, освещения, набора помещений и многих других показателей. Планировка двора учитывает размещение хозпостроек, бассейна, зон отдыха, парковки и предполагает, как будет осуществляться озеленение.
Далее идет разработка остальных этажей после согласований.

Предварительные визуализации и эскизы будущего здания и интерьера позволяют быстро оценить решения, примененные материалы, чертежи дома и композиционные решения. В этом их отличие от фотореалистичной визуализации, на создание которой нужно тратить недели.

Комплект эскизного проекта состоит из

Помимо демонстрационного материала для заказчиков предоставляется комплект чертежей эскизного проекта, состоящий из цветных планов, фасадов и характерного разреза (по лестнице), для предварительного согласования с госорганами, строителями и т. д. Далее мы опишем все чертежи подробно.

Цветные фасады с общими габаритами и описаниями позволяют отработать принятые решения уже с учетом множества факторов, которые наша команда предусматривает заранее, полагаясь на многолетний опыт.

Разрез здания для расчета высоты этажа, лестниц, кровли и многих других внутренних элементов необходимы на самых ранних этапах проектирования. Это помогает уточнить посадку здания относительно уровня моря, задав уровень планировочной отметки земли.

Фотореалистичная визуализация будущего проекта

Финишная фотореалистичная визуализация проектов дает понять заказчику, как будет выглядеть проект дома с учетом выбранных материалов, мебели, растений и оборудования. На такие изображения требуется много времени, что необходимо учитывать при планировании работ.

Схема планировочной организации земельного участка

Схема планировочной организации земельного участка —  это основной документ для получения разрешения на строительство, он включает в себя схемы посадки дома, координаты посадки дома и технико-экономические показатели, необходимые для проекта частного дома:

ПЛОЩАДЬ ЗЕМЕЛЬНОГО УЧАСТКА	га
ПЛОЩАДЬ ЗАСТРОЙКИ УЧАСТКА	га
ПРОЦЕНТ ЗАСТРОЙКИ УЧАСТКА	%
ОБЩАЯ ПЛОЩАДЬ ПРОЕКТИРУЕМОГО ЖИЛОГО ДОМА	м²
ПЛОЩАДЬ ЗАСТРОЙКИ ПРОЕКТИРУЕМОГО ЖИЛОГО ДОМА	м²
КОЛИЧЕСТВО ЭТАЖЕЙ ПРОЕКТИРУЕМОГО ЖИЛОГО ДОМА:	3
Кол-во надземных этажей (этажность)	2
Кол-во подземных этажей (этажность)	1
СТРОИТЕЛЬНЫЙ ОБЪЕМ: м³ в том числе подземной части	м³
Высота проектируемого жилого дома	м
от уровня планировочной отметки земли	00. 00

Состав

архитектурного проекта стадии Рабочий проект (Р)

Общие данные описывают состав проекта и рекомендации по выполнению строительных работ. Примеры чертежей в данной статье показывает какие чертежи необходимы при строительстве, но в кажедом индивидуальном случае некоторые чертежи могут отсутствовать или наоборот комплект может быть дополнен необходимыми чертежами. Чертежи выполнены в соответствии с ГОСТ 21.501-2018, а также по 87 постановлению правительства Российской Федерации

Маркировочный план

Маркировочный план отражает архитектурную часть проекта в виде плана с нанесением осей здания, стен, лестниц и условные отображения дверей,окон и т.д. Данные чертежи дома необходимы, чтобы промаркировать, то есть указать, где, какие находятся элементы здания, подсчитанные во множестве спецификаций и ведомостях. Маркировочный план имеет размеры общие габаритные, он не предназначен для непосредственного строительства. Все планы, как правило, выполняются в масштабе 1:100.

Архитектурный разрез

Архитектурный разрез здания производится всегда по лестнице, но никогда по колоннам здания. Разрез необходим, чтобы показать высотные отметки внутри здания, а также дать описание и состав конструкций. В наших проектах всегда имеется несколько разрезов, а если здание сложно, то их количество может быть до десятка. Масштаб разрезов соответствует масштабу планов, как правило, 1:100.

Узел — это чертежи дома в увеличенном масштабе сложных соединений конструкций, утеплений или гидроизоляции. Узлы даются фрагментарно и замаркированы как в маркировочном плане, разрезе, так и на фасадах.

Чертеж фасада

Цветные фасады имеют общие высотные отметки, а также показывают, где, какие материалы применены. На фасадах не ставятся размеры, только отметки от уровня чистого пола первого этажа, может включать колористическую ведомость, если применена штукатурка или покраска.Также на фасадах указана ночная подсветка. Цветные фасады выполняют в масштабе 1:100.

Кладочный фасад

Кладочный фасад не требуется нормативными документами, но по нашему опыту это важные чертежи дома, которые показывают фасад без крыши, окон и прочих элементов, оставляя на фасаде только то, что необходимо выполнить из кирпича, как правило, в укрупненном масштабе 1:50.

План кровли

План кровли показывает финишный вид кровли с уклонами, привязкой к осям здания, высотными отметками и кровельным оборудованием.

Молниезащита

И отдельные, и объединенные чертежи дома указывают молниезащиту кровли. Молния — опасный фактор риска, который необходимо минимизировать, выполняя любое проектирование дома или другого строения.

Стропильные схемы — это условные чертежи дома, показывающие по какому принципу необходимо монтировать стропильную систему здания, а также спецификацию на стропильную систему. Для наглядности мы прилагаем 3D вид стропильной системы в изометрии.

Кладочный план

Кладочный план — это чертеж или чертежи дома, по которым выполняется кладка стен из кирпича и блоков. Размеры указаны без учета штукатурки с кратными размерами кирпича или блоков. Размеры даны цепочками с привязкой к осям здания.

Разрезы по вентиляционным каналам позволяют точно определить начало и размеры вентиляционного канала в стене. Почему вентиляцию не показывают на плане? Подробно понять откуда и куда идут каналы лучше всего на разрезе, по плану можно упустить важные детали.

Входные группы с навесами и крыльцами разрабатываются в отдельных укрупненных чертежах дома со своими спецификациями и подробными размерами и отметками.

Раскладка плит перекрытий

Схема раскладки плит перекрытий указывает, какие плиты, где расположить, а также показывает связи между ними и монолитные участки, где не получилось уложить сборную плиту. Данные чертежи дома даются в условном формате, если проектирование дома предусматривает применение сборных плит перекрытия.

Раскладка фундаментных блоков

Схема раскладки фундаментных блоков выполняется по плану и разведкам на каждую систему. Если в проектирование включены фундаментные блоки, то эти чертежи дома дают их описание.

Ведомость отделки помещений

Ведомость отделки помещений — это таблица, где указана площадь стен и потолка с описанием, какая отделка необходима данным помещениям. Дизайн-проект интерьера подробно описывает отделку помещений. По данной таблице можно определить объемы штукатурки и других внутренних работ, при наличии дизайн-проекта интерьера данный лист может не разрабатываться, так как более точные подсчеты всех материалов указывают другие чертежи дома.

Перемычки

Перемычки располагаются над проемами дверей, окон и проемов, как правило, они состоят из сборных заводских изделий, уголков, арматуры и прочего. Монолитные перемычки, разработанные конструкторами, вносятся в чертежи дома и спецификации. На данном листе располагаются ведомости и спецификации перемычек с указанием их состава и количества. Марки перемычек указаны в кладочном плане.

 Чертежи окон

Окна подробно расписаны и подсчитаны вместе с подоконниками, отливами и наличниками (если необходимо). Также даны схемы окон и витражей для заказа на производстве. Вместе с окнами, как правило, показаны и двери, если они выполнены не в стандартном исполнении. Данные чертежи дома позволяют сделать предварительный расчет стоимости окон и дверей.

Расчет материалов и элементов здания

Ведомости и спецификации подсчитывают материалы стен, фасадного декора, перегородок (отдельно в квадратных метрах), ведомости материалов полов с указанием состава пола и его схемы, полный перечень использования утеплителя и гидроизоляции в проекте. Подсчитаны материалы лестниц и ограждений, отмостка здания, облицовка цоколя, подшивка кровли, спецификация элементов кровли, оборудование, связанное с архитектурными решениями. Нельзя назвать сметами данные из проекта, так как сметы основаны на работах, а проект дома указывает только материалы и элементы.

Шаблон календарного графика позволит Вам заполнить график выполнения работ, о чем мы написали в своей статье.

Состав конструктивного проекта на железобетон стадии Рабочий проект (Р)

Необходимо пояснить, что чертежи дома — это условные схемы, для чтения которых необходимы знания для понимания тонкостей, заложенных инженером, если бы чертежи дома показывали арматурные стержни, как они есть в жизни, то это напоминало бы черное пятно, в котором совершенно невозможно разобраться.

Проектирование несущих конструкций осуществляется после расчета модели вашего дома. Именно благодаря расчету производиться подбор сечений, бетона и арматуры.

Общие данные

Общие данные это текстовая часть проекта которая описывает в основном работы и условия в которых они должны применяться. Общие данные обязательно входят в состав проекта ПРО-ТОТИП. Чертежи выполнены в соответствии с ГОСТ 21.501-2018, а также по 87 постановлению правительства Российской Федерации

Опалубочные чертежи

Опалубка фундаментной плиты или ленты позволяет залить подбетонку и установить опалубку на ленту или плиту.

Армирование

Армирование показывается в каждом направлении отдельным чертежом, иногда один слой армирования объединяют на одном чертеже. Усиление фундаментной плиты всегда показывается отдельной схемой.

Схема армирования монолитной плиты перекрытия нужна, если проектирование дома предусматривает монолитные плиты перекрытий. Отдельные чертежи дома показывают каждый слой армирования.

Схема усиления монолитной плиты перекрытия указывает зоны, где необходимо выполнить дополнительное армирование, исходя из конструктивного расчета здания.

Схема каркасов

Схема установки поддерживающих каркасов выполняется для всех монолитных конструкций, таких как монолитные плиты перекрытий и фундаментная плита. На данной схеме показано условным обозначением, как необходимо распределить поддерживающие каркасы для верхних слоев армирования.

Конструкция каркаса отдельным листом указывает размеры и объемы, требуемые для создания поддерживающих каркасов.

Колонны, если встречаются в проекте, то всегда разрабатываются отдельно и подробно, исходя из конструктивного расчета.

Схема опалубки

Схема опалубки монолитного перекрытия позволяет установить опалубку на перекрытие с учетом всех выступов и отверстий, чтобы не пришлось прорезать их после заливки, так как это серьезно нарушает прочность здания.

Схемы армирования стен подробно описывают, как армировать и усиливать стены из монолитного железобетона.

Схема монолитного пояса

Схема расположения монолитного пояса применяется при зданиях со сборными плитами перекрытий, которые кладутся на монолитный пояс, позволяющий защитить стены от трещин, а в сейсмичных районах или районах с плохими грунтами от обрушения перекрытий.

Узлы и фрагменты

Узлы и фрагменты армирования поясняют каждый элемент, включенный в проектирование дома, с подробными размерами и ссылками на ведомости и спецификации, где данные объекты были учтены.

Лестницы монолитные

Лестницы монолитные разрабатываются с подробным армированием, а также размерами, учитывающими отделку лестницы и толщины полов. .

Монолитные участки образуются при проектировании зданий со сборными плитами перекрытий в местах, где нет возможности разложить плиты, а также примыкания лестниц, прохождение больших отверстий, эркеров и т.д. появляются монолитные участки с подробным армированием и усилением в виде прокатной стали, исходя из расчета здания.

Схема котлована

Схема устройства котлована выполняется по требованию и наличию геологии, где рассчитываются углы откосов котлована с учетом возможности проведения строительных работ.

Состав ландшафтного проекта стадии Проект (П)

Ландшафтный дизайн участка разрабатывается в стадии проект, так как не требует большой точности исполнения и имеет ряд допущений. Но этого комплекта вполне достаточно для производства работ таких как планирование участка, земляные работы, устройство твердых покрытий, строительство забора, беседки, террасы и много другого. Также совместно с садовником производиться подбор растений и формирование дендроплана.

Референсы и эскизы по озеленению и благоустройству участка. Необходимы что бы на ранних этапа проектирования согласовать с заказчиком основные композиционные вопросы, варианты планирования, а также возможные растения и строения. Общие данные описывают указания по выполнению посадочных и строительных работ в текстовой части.

Генплан участка

Генеральный план участка позволяет оценить общий объем работ и маркировать используемые элементы.

«Вертикалка»

Вертикальная планировка участка позволяет указать, как будет осуществляться сброс дождевой воды с участка или где она будет собираться под указанные уклоны и отметки по твердым покрытиям или желобам.

Дендроплан

План озеленения или дендроплан указывает места посадки многолетних растений или где уже растут многолетние растения с возможным условным обозначением, до каких пределов вырастут растения. Это может быть отдельная схема по необходимости. Однолетние растения указываются на отдельной схеме в условном формате с собственной спецификацией.

Автополив указывает места прокладки шланга капельного полива или установки веерных систем полива.

План дорожек

План твердых покрытий, включенный в проектирование дома, указывает, где будут расположены дорожки, с размерами и привязкой к существующей местности.

План освещения участка обозначает места установки освещения в виде столбов или отдельных направленных светильников со схемой их включения, аналогичной схемам дизайн интерьера.

Строительный план

Схема фундамента забора и строений на участке позволяет сразу залить все бетонные работы на участке. Кладочный план забора, беседки, хоз построек и санузла показывает общий объем работ с всеми необходимыми размерами и отметками. По фасадам можно понять как будет выглядеть забор или другие строения на участке с высотными отметками и маркировками.

Разрезы и узлы по необходимости, если на участке имеются перепады, подпорные стены, лестницы, террасы, забор и многое другое, что необходимо выполнить строителям.

Кладочный план и фундамент забора

Строительный план. Схема фундамента забора и строений на участке позволяет сразу залить все бетонные работы на участке. Кладочный план забора, беседки, хоз построек и санузла показывает общий объем работ с всеми необходимыми размерами и отметками. По фасадам можно понять как будет выглядеть забор или другие строения на участке с высотными отметками и маркировками.

Ведомости и спецификации описывают применение растения, твердые покрытия, заборы и т.д. По подсчетам можно спланировать смету на строительство, а также производить заблаговременные закупки материалов по выгодным ценам.

Состав проекта отопления, водопровода и канализации стадии Рабочий проект (Р)

На каждый проект дома нужно минимум два комплекта чертежей: отопление и вентиляция (ОВ) и водопровод и канализация (ВК). Все чертежи дома выполняются в схематичной форме в соответствии с нормативами, а котельные разрабатываются с учетом всех мельчайших деталей.

Общие данные в текстовой форме описывают инженерный проект, а также указывает состав проекта.  Не только чертежи описывают что необходимо построить, но и общие текстовые указания где описываются данные взятые за расчет, общие указания по монтажу, ссылки на нормативные документы и общие указания.

Поэтажная  схема отопления

Система отопления показывает разводку труб и подключение к отопительным приборам в соответствии с планировкой дома. Все трубы и приборы промаркированы в соответствии с спецификацией оборудования.

Схема теплых полов

Система напольного отопления указывает принцип укладки и подключение теплого пола. Учитывается расстановка мебели и оборудования. Каждый контур просчитан и замаркирован..

Аксонометрическая схема отопления

Аксонометрическая схема отопления показывает всю структуру отопления с маркировкой всех элементов системы. Указываются отметки размещения оборудования, высота стояков и отводов. Все оборудование промаркировано в соответствии с спецификацией.

Тепловая схема котельной

Тепловая схема котельной схематично показывает принцип работы и разводки котельной.  Именно правильно запроектированная принципиальная схема позволяет добиться максимальной отдачи оборудования.

План и разрезы котельной в масштабе и пропорциях показывают размещение оборудования в котельной с учетом размеров оборудования, фитингов, требований монтажа и обслуживания.

Проект котельной частного дома

Изометрический вид котельной дает представление о размещении оборудования в котельной.

Спецификация

Спецификации на все системы и оборудования позволяют точно заказать необходимое оборудование, фасонные элементы и арматуру.

Поэтажные планы системы водоснабжения

Система водоснабжения показывает принцип разводки систем водоснабжения в доме.

Аксонометрическая схема водоснабжения

Аксонометрическая схема, система водоснабжения показывают, как в доме разведена система водоснабжения с маркировкой элементов.

Система канализации показывает принцип разводки канализации по дому с учетом всех уклонов и стояков.

Аксонометрическая схема канализации

Аксонометрическая схема системы канализации выпуска показывает, как организовать систему канализации в доме.

Узлы описывают нюансы по подключению оборудования.

Оставьте заявку
С Вами свяжется архитектор

Контакты

PHONE

+7(961)3210-222

EMAIL

[email protected]

ADDRESS

г.Ростов-на-Дону, ул. Павленко 17

MESSEGE

WhatsApp
Telegram

Виды и отображение элементов в Autodesk Revit

В этой статье мы рассмотрим настройки отображения графики различных элементов в Revit

1) ВИДЫ В ПЛАНЕ


Виды в плане один из видов плоских чертежей, получаемых из модели здания. Ключевая их особенность заключается в том, что они строятся в плоскостях параллельных основным уровням. В этой статье мы рассмотрим создание таких видов, а также их настройку. Рис.1

Рис.1

2) СОЗДАНИЕ ВИДА В ПЛАНЕ

По умолчанию в пустом проекте существует один вид в плане. Для того чтобы создать дополнительные виды, нужно перейти на вкладку «Вид» и воспользоваться кнопкой «Виды в плане». Рис.2

Рис.2

В выпадающем списке будет представлено несколько типов планов. Все они являются похожими системными семействами, но различаются преднастройками шаблона вида и секущим диапазоном. Так, например, на плане этажа будет настроена секущая плоскость, отображающая элементы этажа, а на плане потолка будут отображаться элементы устройства потолка. В плане несущих конструкций будут скрыты архитектурные элементы, а на плане зонирования будут отображены зоны.

3) НАСТРОЙКА ВИДОВ В ПЛАНЕ

Все виды в Revit являются системными семействами, и поэтому их настройка производится внутри проекта.

Перейдя на нужный вид, в окне свойств будут отображаться его параметры. В этом окне можно будет применить «Типоразмер» уже настроенного вида, либо создать свой при помощи кнопки «Изменить тип». Рис.3

Рис.3

Есть несколько важных параметров, определяющих отображение элементов, на виде:

• Переопределение видимости/графики – настройка отображения отдельных типов элементов на плане
• Дисциплина
  – определяет тип чертежа, создаваемом на виде. В разных дисциплинах отображение элементов будет различаться. Незаменимый параметров для смежных инженеров.
• Секущий диапазон – определяет секущую плоскость и диапазон объектов, которые включаются на вид.
• Шаблон вида – позволяет быстро настраивать параметры вида при помощи заранее подготовленного шаблона.

4) ПЕРЕОПРЕДЕЛЕНИЕ ВИДИМОСТИ/ГРАФИКИ (VV)

Окно переопределения видимости графики содержит несколько вкладок. Рис.4:

Рис.4

«Категории модели» — настройка параметров отображения графики элементов на виде. Каждому из типов объектов модели можно назначить свой стиль линий, штриховки, а также уровень детализации.

«Категории аннотаций», «Категории аналитической модели» — имеют схожий функционал как у первой, но применимый ко своим категориям модели.

Вкладка «Импортированные категории» отвечает за отображение графики импортированных файлов. Например, в проект можно загрузить подложку формата «.dwg» и на этой вкладке настроить отображение каждого слоя отдельно.

На вкладке «Фильтры»
производится настройка фильтров выбора различных элементов. После, выбранные объекты можно скрыть или переопределить их отображение. Например, можно отфильтровать объекты по имени и назначить им определенный цвет.

Рассказываю подробно о фильтрах в этом видео:

Вкладка «Связные файлы» настраивает отображение связных файлов. В каждом связном файле можно по отдельности настроить параметры отображения его элементов.

5) ДИСЦИПЛИНА

Позволяет упростить графику на виде для разных назначений видов. Всего существует 6 дисциплин. В дисциплине «Механизмы» и «Сантехника» удобно работать с сетями, так как архитектурная составляющая графики упрощается. Дисциплина «Координация» показывает все элементы на виде без упрощений.

Подробнее о дисциплине вида я рассказываю в этом видео:

6) СЕКУЩИЙ ДИАПАЗОН

Параметр, который позволяет настроить секущую плоскость для архитектурных элементов, а также диапазон видимости всех остальных элементов. Окно настройки имеет несколько параметров. Рис.5

Рис.5

Самый основной — это параметр секущей плоскости. Устанавливая отметку секущей плоскости, мы устанавливаем высоту некоторой плоскости, которой разрезаются все архитектурные элементы, за исключением тех, у которых настроена видимость в плане. Таким образом, полученный «разрез» выводится на план этажа.

Параметры секущего диапазона отвечают за включение на план элементов различных систем. Логика работы заключается в том, что если диапазон касается элемента, то он выносится на план.

7) ФРАГМЕНТ ПЛАНА

Зачастую в проектах возникает проблема назначения секущей плоскости так, чтобы включались все архитектурные элементы. Обычно такая ситуация возникает с окнами на различной высоте этажа. Используя только одну настройку секущего диапазона, получается отобразить лишь некоторые элементы. Рис.6

Рис.6

Пример обрезки 3D вида, для представления секущей плоскости. Установив секущую плоскость по уровню окон, дверные проемы не будут включаться на план этажа. (6)

Для таких ситуаций существует отдельный инструмент, который позволяет для определенного фрагмента плана настроить свой собственный секущий диапазон.

Для его активации нужно находиться на том плане, где необходимо настроить отдельный фрагмент. Далее нужно перейти на вкладку «Вид» и в выпадающем списке «Виды в плане» активировать инструмент «Фрагмент плана». Рис.7

Рис.7

После активации инструмента включится режим рисования эскиза. В нем необходимо выделить замкнутым контуром ту часть плана, которой нужно назначить свой секущий диапазон. После создания эскиза, при выделении фрагмента, в окне свойств будет отображаться единственный параметр настройки секущего диапазона, в котором можно настроить секущую плоскость.

Далее отображение фрагмента плана можно скрыть при помощи правой кнопки мыши – «скрыть при просмотре» — «элементы». Таким образом, включая видимость скрытых элементов, можно будет настраивать фрагмент плана, а на основном виде его обозначение будет скрыто.

8) ШАБЛОНЫ ВИДА

Шаблоны вида позволяют быстро применять уже заранее подготовленные настройки отображения элементов в видах.

Шаблон можно применить к виду, или же закрепить за видом.

Быстрое применение шаблона и создание шаблона на основе настроек текущего вида происходит на вкладке «Вид» при помощи кнопки «Шаблоны вида». Рис.8

Рис.8

1. Применяет свойства определенного шаблона к текущему виду. После активации откроется окно назначения шаблона.

2. Создает шаблон на основе параметров текущего вида. После активации откроется окно с созданием имени нового шаблона.

Более детальная настройка шаблона производится в окне «Назначение шаблона». Его можно открыть несколькими путями:

1. Через «Применить свойства шаблона к текущему виду»;

2. Через «Управление шаблонами видов»;

3. Через окно свойств вида. Рис.9

Рис.9

Причем во втором случае, в отличии от остальных, нет возможности применить шаблон к какому-нибудь определенному виду. Там просто неактивна кнопка «Применить шаблон»

Разберем структуру этого окна. Рис.10

Рис.10

1. Выбор типа фильтра. Фильтры могут быть как для планов этажей, так и для фасадов, разрезов и для 3D видов. Все они имеют схожие настройки, однако самые обширные у категории планов этажей.

2. Отметка в этой колонке обозначает категорию, настройки которой установятся согласно существующему шаблону. Обозначенные категории настроек, при применении шаблона к виду, становятся нередактируемыми на виде вручную.

3. Группа настроек, которые настраиваются в нижней части окна вида

4. Настройки переопределения видимости/графики по различным вкладкам.

5. Параметры графики

Помимо основных настроек, в шаблоне можно настроить секущий диапазон, дисциплину вида, назначение вида и многое другое.

Автор статьи: BIM менеджер ООО «АМКАД»   [email protected]

Ринат Сараев

План этажа мини-отеля | Чертеж сантехники дома | Аварийный план

Этот образец архитектурного чертежа представляет расположение холла, комнат, ресторана и кухни на плане этажа мини-гостиницы.

«Небольшие и средние гостиничные заведения, которые предлагают очень ограниченное количество удобств на территории и часто предлагают только базовые номера с минимальными услугами или вообще без них, эти объекты обычно обслуживают и продают только определенную демографическую группу путешественников, например, бюджет путешественник, ищущий жилье без излишеств. В отелях с ограниченным обслуживанием часто нет собственного ресторана, но взамен они могут предложить ограниченное количество бесплатных блюд и напитков, таких как континентальный завтрак на территории отеля». [Гостиница. Википедия]

Пример архитектурного чертежа «План этажа мини-отеля» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением Floor Plans из области Building Plans в ConceptDraw Solution Park.

Архитектурный чертеж

Используемые решения

Строительные планы
>

План этажа кафе и ресторана

На этом образце сантехнического чертежа показана система трубопроводов горячего и холодного водоснабжения и удаления отходов на плане этажа дома.

«Чертеж сантехники, тип технического чертежа, показывает систему трубопроводов для подачи пресной воды в здание и отвода сточных вод, как твердых, так и жидких». [Сантехника чертеж. Википедия]

Пример плана сантехники и трубопроводов «Чертеж сантехники дома» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, расширенного с помощью решения Plumbing and Piping Plans из области Building Plans в ConceptDraw Solution Park.

План водопровода и трубопроводов

Используемые растворы

Строительные планы
>

Планы этажей

План действий при пожаре должен быть в каждом здании на каждом этаже. Предварительно разработанный в программе ConceptDraw DIAGRAM план эвакуации поможет сотрудникам или членам их семей при стихийных бедствиях, пожарах, опасных утечках и других стихийных бедствиях. Начните рисовать аварийный план с границ пола, затем поместите внутренние стены и двери и, наконец, используйте стрелки, чтобы показать направления эвакуации к пожарным выходам.

Как нарисовать план этажа

Этот образец был создан на основе плана этажа с условными обозначениями устройств системы безопасности с сайта Калифорнийского государственного университета, Сакраменто. [imet.csus.edu/imet1/denier/mhs_dener/drading/arch_ch_31/ 31-28.jpg]

Легенда аппаратной части системы безопасности включает в себя распределительный щит, оконно-дверной контакт, звуковой извещатель, клавиатуры, тепловые извещатели, извещатели дыма.

Пример «План этажа системы безопасности» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением Security and Access Plans из области Building Plans в ConceptDraw Solution Park.

План этажа системы безопасности

Используемые решения

Строительные планы
>

Планы этажей

Этот образец плана потолка в отражении был создан на основе статьи «Как читать план потолка в отражении» с wikiHow.com.

«План отраженного потолка (RCP) — это чертеж, на котором показаны элементы, расположенные на потолке комнаты или помещения. Он называется планом отраженного потолка, поскольку на нем отображается вид потолка как если бы он отражался в зеркало на полу. Таким образом, отраженный план потолка имеет ту же ориентацию, что и связанный с ним план этажа. Это как если бы потолок был прозрачным, и вы могли бы видеть сквозь него этаж ниже . Архитекторы и дизайнеры интерьеров рисуют отраженные планы потолка при проектировании помещений». [wikihow.com/Reflected-Ceiling-Plan]

Пример компоновки HVAC «Компоновка RCP-HVAC» был создан с использованием программного обеспечения для построения диаграмм и векторного рисования ConceptDraw DIAGRAM, дополненного решением Reflected Ceiling Plans из области Building Plans в ConceptDraw Solution Park.

План потолка с отражением

Используемые решения

ОБЛАСТЬ_ЗДАНИЯ_ПЛАНЫ
>

План этажа кафе и ресторана

На этом образце электрического плана этажа кафе показано расположение розеток и выключателей.

«Электрический чертеж — это тип технического чертежа, который показывает информацию об электроснабжении, освещении и связи для инженерного или архитектурного проекта. Любой электрический рабочий чертеж состоит из «линий, символов, размеров и обозначений, чтобы точно передать инженерный проект. рабочим, которые монтируют электросистему на рабочем месте».

Полный комплект рабочих чертежей средней электрической системы в крупных проектах обычно состоит из:

(1) План участка с указанием расположения здания и внешней электропроводки.

(2) Планы этажей с указанием расположения электрических систем на каждом этаже.

(3) Схемы стояков электропитания с указанием щитов.

(4) Схемы проводки управления.

(5) Схемы и другая информация в сочетании со строительными чертежами.

Чертежи-электрики готовят схемы проводки и компоновки, используемые рабочими, которые возводят, устанавливают и ремонтируют электрооборудование и проводку в узлах связи, электростанциях, системах распределения электроэнергии и зданиях». [Электрический чертеж. Википедия]

Пример расположения розеток и выключателей «План электрического этажа кафе» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением Electric and Telecom Plans из области Building Plans в ConceptDraw Solution Park.

Расположение розеток и выключателей

Используемые решения

Строительные планы
>

Электрические и телекоммуникационные планы

В этом образце плана ОВКВ показано расположение кондиционера на плане этажа.

«Воздушная установка или установка обработки воздуха (часто сокращенно AHU) — это устройство, используемое для кондиционирования и циркуляции воздуха как часть системы отопления, вентиляции и кондиционирования воздуха (HVAC). металлическая коробка, содержащая вентилятор, нагревательные или охлаждающие элементы, фильтрующие стойки или камеры, шумоглушители и демпферы.Установки обработки воздуха обычно подключаются к системе вентиляции воздуховодов, которая распределяет кондиционированный воздух по зданию и возвращает его в приточно-вытяжную установку. подача) и подача (возврат) воздуха непосредственно в и из помещения, обслуживаемого без воздуховодов.

Небольшие воздухообрабатывающие устройства для местного использования называются оконечными устройствами и могут включать только воздушный фильтр, змеевик и вентилятор; эти простые оконечные устройства называются змеевиками или фанкойлами. Более крупный кондиционер, который кондиционирует 100% наружный воздух, а не рециркуляционный воздух, известен как блок подпиточного воздуха (MAU). Вентиляционная установка, предназначенная для наружного использования, как правило, на крышах, известна как модульная установка (PU) или крышная установка (RTU).

Пример плана этажа «Кондиционер — план ОВК» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw DIAGRAM, дополненного решением «Планы ОВК» из области «Планы зданий» в ConceptDraw Solution Park.

План этажа

Используемые решения

ОБЛАСТЬ_ЗДАНИЯ_ПЛАНЫ
>

Планы этажей

Это образец плана рассадки в лекционном зале.

Он был создан на основе плана этажа Lecture Theater с веб-сайта Kent Science Park, Великобритания.

[kentsciencepark.co.uk/ MeetingRooms/ MeetingRooms.aspx]

«Лекционный зал (или лекционный зал) — это большое помещение, используемое для обучения, обычно в колледже или университете. В отличие от традиционного класса вместимостью от одного до четырех десятков, вместимость лекционных залов обычно измеряется сотнями. Лекционные залы почти всегда имеют наклонный пол, так что те, кто сидит сзади, сидят выше, чем те, кто впереди, что позволяет им видеть лектора. Важность лекционных залов настолько значительна, что некоторые архитектурные школы предлагают курсы, посвященные исключительно их дизайн». [Аудитория. Википедия]

Пример плана этажа «Лекционный зал» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением School and Training Plans из области Building Plans в ConceptDraw Solution Park.

План этажа

Используемые решения

ОБЛАСТЬ_ЗДАНИЯ_ПЛАНЫ
>

Планы этажей

На этом образце плана сантехники и трубопроводов показана система горячего и холодного водоснабжения квартиры, а также система удаления отходов.

Нарисован на основе плана сантехники с сайта Университета штата Пенсильвания. [personal.psu.edu/ student/ k/ z/ kzz5000/ Итоговая презентация групповой работы/ Чертежи/ P101 — План сантехники.jpg]

«» []

Пример схемы водопроводной воды «План сантехники в квартире» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением Plumbing and Piping Plans из области Building Plans в ConceptDraw Solution Park.

План водопровода и трубопроводов

Используемые растворы

Строительные планы
>

Планы этажей

Каждый, кто приступает к строительству, ремонту или перепланировке дома, квартиры или офиса, сталкивается с необходимостью визуализации своих идей для наглядного пояснения прорабу и строительной бригаде, как все должно быть. Невероятно удобно использовать для этого профессионального программного обеспечения домашнего архитектора. Программное обеспечение ConceptDraw DIAGRAM, дополненное решением Floor Plans, предоставляет множество встроенных инструментов для рисования, которые позволяют быстро и легко создавать планы дизайна дома вашей мечты.

На этом образце плана сантехники и трубопроводов показана система горячего и холодного водоснабжения фудтрака.

«Фудтрак, мобильная кухня, мобильная столовая, карета для тараканов, грузовик с кишечником или кейтеринговый грузовик — это мобильное место, которое перевозит и продает еду. Некоторые, включая грузовики с мороженым, продают замороженные или расфасованные продукты; другие напоминают рестораны на колесах. Некоторые из них могут обслуживать определенные блюда, такие как грузовик для завтрака, грузовик для обеда или вагон для обеда, грузовик для закусок, трейлер для кебаба (Великобритания), грузовик для перерыва или грузовик для тако.
9Фудтраки 0003 также обслуживают мероприятия (карнавалы, стройки, спортивные соревнования и т. д.) и места постоянной работы или учебы — университетские городки, офисные комплексы, индустриальные парки, автомастерские, съемочные площадки, фермерские рынки, военные базы и т. д. – там, где обычные блюда или закуски пользуются повышенным спросом у потенциальных клиентов». [Фудтрак. Википедия]

Пример плана сантехники и трубопроводов «Водоснабжение трейлера с едой» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением Plumbing and Piping Plans из области Building Plans в ConceptDraw Solution Park.

План водопровода и трубопроводов

Используемые растворы

Строительные планы
>

Планы сантехники и трубопроводов

На этом образце дизайна интерьера показано расположение тренажеров, мебели и приборов на плане тренажерного зала.

«Клуб здоровья (также известный как фитнес-клуб, фитнес-центр и обычно называемый тренажерным залом) — это место, в котором размещены тренажеры для физических упражнений. …

В большинстве клубов здоровья есть основная зона для тренировок, которая в основном состоит из свободных весов, включая гантели, штанги и тренажеры. В этой области часто есть зеркала, чтобы тренирующиеся могли контролировать и поддерживать правильную осанку во время тренировки.

Тренажерный зал, в котором преимущественно или исключительно используются свободные веса (гантели и штанги), а не тренажеры, иногда называют тренажерным залом с черным железом по традиционному цвету блинов.» [Клуб здоровья. Википедия]

Пример дизайна интерьера «План планировки спортзала» был создан с использованием программного обеспечения для построения диаграмм и векторного рисования ConceptDraw PRO, расширенного с помощью решения Gym and Spa Area Plans из области Building Plans в ConceptDraw Solution Park.

План расположения тренажерного зала

Используемые решения

Строительные планы
>

Планы этажей

Используйте этот шаблон для разработки плана этажа, дизайна, расстановки мебели и оборудования тренажерного зала или спа-зоны. Шаблон плана этажа «План тренажерного зала и спа-зоны» для программного обеспечения ConceptDraw PRO для построения диаграмм и векторного рисования включен в решение «Планы тренажерного зала и спа-зоны» из области «Планы зданий» в ConceptDraw Solution Park.

Шаблон плана спортзала

Используемые решения

Строительные планы
>

Планы этажей

Планы офисов и планы офисов представляют собой особую категорию планов зданий и часто являются обязательным требованием для точного и правильного строительства, проектирования и эксплуатации офисных помещений и хозяйственных зданий. Дизайнеры и архитекторы стремятся сделать планы офисов и офисных этажей простыми и точными, но в то же время уникальными, элегантными, креативными и даже неординарными, чтобы легко повысить эффективность работы и привлечь большое количество клиентов.

На этом образце дизайна интерьера показано расположение мебели, кухонной и ванной техники на плане дома.

«Дом — это здание, функционирующее как жилище для людей или других существ, включая простые жилища, начиная от рудиментарных хижин кочевых племен и заканчивая сложными сооружениями, состоящими из множества систем.

Социальная единица, проживающая в доме, называется домохозяйством. Чаще всего домохозяйство представляет собой своего рода семейную единицу, хотя домохозяйства также могут быть другими социальными группами или отдельными лицами.

В идеале архитекторы домов проектируют комнаты так, чтобы они отвечали потребностям людей, которые будут жить в доме. Такое проектирование, известное как «дизайн интерьера», стало популярным предметом в университетах». [Хаус. Википедия]

Пример «План этажа дома» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением Floor Plans из области Building Plans в ConceptDraw Solution Park.

План этажа

Используемые решения

Строительные планы
>

Основные планы этажей

Как нарисовать план этажа новичку

1.

Что такое план этажа?

Для архитекторов и инженеров-строителей план этажа представляет собой технический чертеж в масштабе, на котором схема дома или здания показана сверху. Он иллюстрирует отношения комнат и пространств и показывает расположение стен, окон, дверей и других приспособлений. В зависимости от ваших требований, вы можете сделать план всего здания, отдельного этажа или отдельной комнаты. Эта статья даст вам краткий обзор основных элементов планов этажей, а затем расскажет, как их нарисовать.

Щелкните изображение для редактирования. Источник: EdrawMax Online

2. Основные элементы плана этажа

Ниже приведены некоторые ключевые элементы, которые должны быть включены в план этажа , чтобы сделать его хорошим инструментом для визуализации различных планировок здания.

• Размеры : Размеры относятся к размерам стен. Размеры важны, потому что они показывают разделение между различными частями здания. Размеры представлены линиями чертежа различной толщины.
• Масштаб : Рисование плана этажа в масштабе здесь означает выполнение точных измерений помещений и уменьшение его в масштабе при рисовании. Масштабирование правильно отображает план здания и обеспечивает точность при окончательном построении конструкции.
• Части комнаты : На хорошем плане этажа должно быть указано расположение окон, дверей и неподвижной мебели, такой как раковина, ванна и туалеты.

3. Когда использовать план этажа?

Возможно, вы мысленно придумали идеальный дом/пространство для работы или отдыха и, возможно, думаете о том, как превратить эту мысленную картину дома вашей мечты во что-то осязаемое, что вы можете увидеть физически.

Здесь на помощь приходит план этажа. План этажа помогает вам физически визуализировать дом/пространство, позволяет вам проверить размеры и измерения, которые будут присутствовать в каждом помещении в здании. Планы этажей не сложные. Это просто диаграммы, нарисованные в масштабе, которые показывают, как комната или здание будет выглядеть, если смотреть сверху. Этажи важны при проектировании здания, поскольку они показывают, куда должно идти каждое пространство и какие размеры оно должно иметь.

4. Как измерить план этажа в масштабе?

Теперь, когда вы знаете важность планов этажей, вы должны точно их нарисовать. Давайте посмотрим, какие шаги вы должны предпринять, чтобы измерить и нарисовать план этажа для точного масштабирования.

ШАГ 1: Нарисуйте грубый набросок комнаты

Первым делом необходимо нарисовать грубый набросок комнаты. Например, нарисуйте на бумаге прямоугольную форму, если это прямоугольная комната. Также начертите двери, окна и другие приспособления в помещении с приблизительной оценкой.

Если вы новичок в составлении генеалогического древа, вам лучше не создавать сложное. Потому что без существующих и надежных записей людям трудно найти точную и подробную информацию о вашем происхождении даже сто лет назад. Вы можете попробовать составить простое генеалогическое древо и знать, как это сделать в начале.

ШАГ 2: Измерьте периметры

Когда у вас есть грубый набросок, пора приступать к измерениям. Возьмите рулетку и проведите ею вдоль самой длинной стены. Проведите рулеткой вдоль плинтуса от одного угла к другому, чтобы получить размер от стены до стены. Таким же образом измерьте все стены. В конце проверьте свою математику, чтобы убедиться, что измерения близки. Если это не так, измерьте еще раз, чтобы получить точные показания.

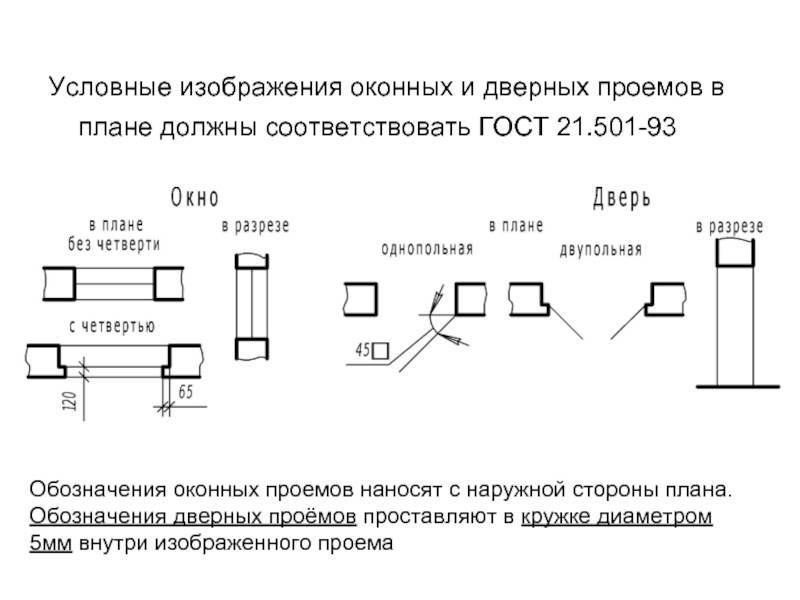

ШАГ 3: Измерьте двери и окна

Следующим шагом является измерение размеров дверей и окон. Измерьте расстояние дверного проема от ближайшего угла. Запишите ширину двери. Также обратите внимание, в какую сторону открывается дверь, и нарисуйте дугу, чтобы показать это. Затем двигайтесь к окнам. Измерьте их от края рамы до края рамы. Кроме того, запишите высоту, если вам нужны эти размеры.

Примечание : Вместо того, чтобы создавать беспорядок на черновом наброске, лучше отметить размеры дверей/окон на обратной стороне листа.

ШАГ 4: Измерьте другие характеристики

Теперь измерьте все остальные функции в комнате, такие как камины, шкафы, встроенные книжные полки и т. д. Вы также можете добавить электрические выключатели, розетки, радиаторы и т. д. на свой план этажа. После того, как у вас есть все размеры вашей комнаты или здания, возьмите миллиметровую бумагу, чтобы перейти к следующему шагу, начертить план этажа в масштабе.

5. Как нарисовать план этажа в масштабе?

Как нарисовать план дома онлайн без опыта? Не беспокойся. Брось карандаш и миллиметровку и зайди в интернет до создать план этажа онлайн . С EdrawMax Online создание плана дома в Интернете — это легкая прогулка. Онлайн-инструмент EdrawMax позволяет создать план этажа из готовых шаблонов или просто нарисовать его с нуля. Следуйте приведенному ниже руководству, чтобы приступить к созданию собственного онлайн-плана этажа прямо сейчас.

ШАГ 1: Зарегистрируйтесь

Зарегистрируйтесь на веб-сайте EdrawMax (https://www. edrawmax.com/online/), используя свою электронную почту или учетную запись в социальной сети, чтобы начать. Вы можете создавать поэтажные планы бесплатно или перейти на премиум, чтобы разблокировать более продвинутые функции.

ШАГ 2. Выберите шаблон или начните с нуля

После регистрации в онлайн-инструменте EdrawMax нажмите « New », чтобы отобразить список различных категорий диаграмм. Прокрутите вниз и выберите « Building Plan ». Вы можете создать план этажа из множества доступных шаблонов или создать его с нуля.

ШАГ 3: Выберите масштаб для рисования

Чтобы нарисовать план этажа в масштабе, необходимо представить реальные размеры здания/комнаты в меньших пропорциях, чтобы они уместились на бумаге. Чтобы установить масштаб для вашего рисунка, найдите и щелкните значок Значок плана этажа на правой вертикальной полосе. Появится небольшое окно, показывающее Шкала чертежа , Единица и Точность . Выберите Масштаб чертежа и введите свой масштаб в поле. См. скриншот ниже.

ШАГ 4: Нарисуйте внешние стены

Вы можете нарисовать внешние стены комнаты/пространства, выбрав готовый макет структуры комнаты, или вы можете вручную соединить отдельные стены вместе, чтобы определить внешние стены помещения. Наведите курсор на Оболочка стены и конструкция в левом окне и перетащите любые готовые формы внешней стены в рабочую область рисования.

Чтобы вручную нарисовать наружные стены, в разделе Стеновая оболочка и конструкция выберите и соедините Вертикальные стены с Горизонтальными стенами , чтобы создать внешний макет помещения. Перетащите стены, чтобы увеличить или сократить их длину, или укажите длину каждой стены, введя число по вашему выбору.

ШАГ 5: Нарисуйте внутренние стены

Из раздела Стеновая оболочка и конструкция перетащите Вертикальные и Горизонтальные внутренние стены внутрь уже нарисованной внешней стеновой конструкции. Внутренние стенки имеют меньшую толщину, и вы можете установить их внутри вашего чертежа в любом выбранном вами положении. Перетащите внутренние стены, чтобы увеличить или сократить их длину, или укажите желаемую длину, введя число.

ШАГ 6: Нарисуйте двери

Прямо под разделом «Оболочка стены и конструкция» находится раздел «Двери и окна». В списке «Двери и окна» выберите и перетащите любую форму двери по вашему выбору в область рисования. Расположите двери, прикрепив их к стенам, внешним или внутренним.

Вы можете открывать или закрывать двери, нажимая и перемещая кнопку поворота на фигуре двери.

ШАГ 7: Нарисуйте окна

Находясь в разделе «Двери и окна», прокрутите список и выберите любую форму окна по вашему выбору. Как только вы найдете форму окна, которую хотите использовать, перетащите ее в область рисования и закрепите, поместив ее прямо на любую стену в вашем чертеже. Вы можете изменить длину окна, перетащив его или введя определенное число длины.

ШАГ 8: Добавьте подвижные элементы, такие как мебель или растения

Вы можете придать индивидуальности своему плану этажа, добавив мебель и растения. Это поможет вам выбрать лучшее место для размещения предметов мебели и комнатных растений в пространстве. В левой части экрана EdrawMax прокрутите вниз, чтобы найти раздел «Спальня». Вы найдете множество различных форм мебели и растений на выбор. Выберите понравившиеся формы мебели и растений и перетащите их на чертеж плана этажа. Вращайте мебель и формы растений, чтобы найти положение, которое соответствует вашему видению пространства. Перетащите или перетащите, чтобы увеличить или уменьшить размер выбранной мебели и растений.

ШАГ 9: Настройте размерные линии

Добавление размерных линий на план этажа помогает учитывать точные размеры стен, пространств и углов. Чтобы добавить размеры, найдите раздел «Размеры» в левой части экрана и выберите один из доступных значков размеров. Перетащите выбранную размерную линию, расположив ее рядом со стеной или любой другой областью, которую вы хотите измерить. Отрегулируйте размерные линии, чтобы они соответствовали стенам, растянув или сжав их, в зависимости от того, хотите ли вы удлинить или укоротить линию.

Вы можете добавить больше деталей к своей размерной линии, щелкнув плавающий значок. Щелчок по плавающему значку отображает список параметров, которые можно выбрать, чтобы скрыть единицы измерения, указать точность и единицы измерения, задать углы и выносные линии.

6. Примеры плана этажа

Ниже приведены некоторые шаблоны планов этажей, которые вы можете нарисовать с помощью EdrawMax.

Пример 1: План этажа квартиры

Отлично подходит, когда вы смотрите на переезд в квартиру. Планы этажей квартиры помогают визуализировать пространство квартиры, близость комнат и полезны для принятия решения о том, может ли место хорошо вместить ваши вещи.

Изменить сейчас

Пример 2: План этажа дома

Отличный шаблон, когда вы хотите спроектировать простое, мечтательное домашнее пространство.

Изменить сейчас

Пример 3: Планировка детской спальни

Легко настраиваемый шаблон, позволяющий воплотить в жизнь идеальную уютную спальню для самых маленьких.

Изменить сейчас

7. Советы по созданию идеальных планов этажей

Разве мы все не хотим, чтобы наши планы этажей были идеальными? Вот несколько советов, которые вы должны иметь в виду, чтобы убедиться, что вы не делаете ошибок.

#1: Ориентация окна

При разработке макета убедитесь, что вы знаете, в какую сторону выходит окно. Это поможет вам в создании интерьера комнаты. Например, если вы поставите монитор компьютера лицом к окну, вы будете слепить глаза. Итак, чтобы избежать таких неудобств, убедитесь, что вы помните направление окон.

#2: Пространство перед шкафами

Всегда оставляйте достаточно места перед шкафами, чтобы вы могли легко открывать их ящики. Кроме того, если доступ к шкафу осуществляется стоя, оставьте перед ним не менее 18 дюймов.

#3: Адекватное рабочее пространство

Всегда оставляйте достаточное рабочее пространство вокруг столов и рабочих мест в офисе. Вы должны оставить не менее 42 дюймов зазора от ближайшей стены до рабочей стороны стола. Это даст пользователю достаточно места для работы, а комната будет выглядеть просторной и иметь меньше беспорядка.

# 4: Оставьте место

Всегда оставляйте пространство между мебелью и стеной, чтобы не повредить краску. Обычно достаточно 2-3 дюймов.

# 5: Экспериментируйте с положением мебели

Не ставьте всю мебель вдоль стен. Расставьте мебель под разными углами по комнате, чтобы придать ей более спокойный вид.

8. Ключевые выводы

Планы этажей — важный визуальный инструмент для проектировщиков, строителей и неспециалистов. Они помогают вам дать визуальное представление о комнате и помочь вам получить более точную оценку того, как все будет выглядеть. Итак, чтобы нарисовать хороший план этажа, используйте один из лучших онлайн-конструкторов планов этажей: Wondershare EdrawMax.
