Конструктивные особенности противопожарных окон — Производственная компания AБ-Профи

Skip to content

Конструктивные особенности противопожарных окон

Помимо огнестойких материалов, которые начинают чаще использоваться в быту для обеспечения дополнительной безопасности, на рынке укрепляет свои позиции разновидность огнестойких конструкций – противопожарные окна. По внешнему виду они ничем не отличаются от обычных, такие окна остаются прозрачными и могут использоваться так же, как и обычные.

Преимущества противопожарных окон

  • Удобство при установке и в использовании – первое достоинство конструкции. Окно остается обычным по виду, но обладает повышенной стойкостью к огню, что дает возможность использовать его на разных объектах, где требуется обеспечение пожарной безопасности.

  • Европейские стандарты. Для создания противопожарных окон используются специальные устойчивые к огню материалы, которые соответствуют всем современным требованиям пожарной безопасности.

  • Внешний вид. Окно, в первую очередь, остается окном. Никто не будет устанавливать в обычное жилое или рабочее помещение окно, которое способно выдерживать натиск огня, но будет выглядеть как маленькое отверстие в толще металла. Противопожарные окна ничем визуально не отличаются от простых, но при этом имеют особые характеристики.

Конструкция

Противопожарные окна — это своеобразная концепция изделия, основываясь на которой различные компании создают собственные образцы. На базе этой концепции существуют конструктивные особенности, которых все и придерживаются.

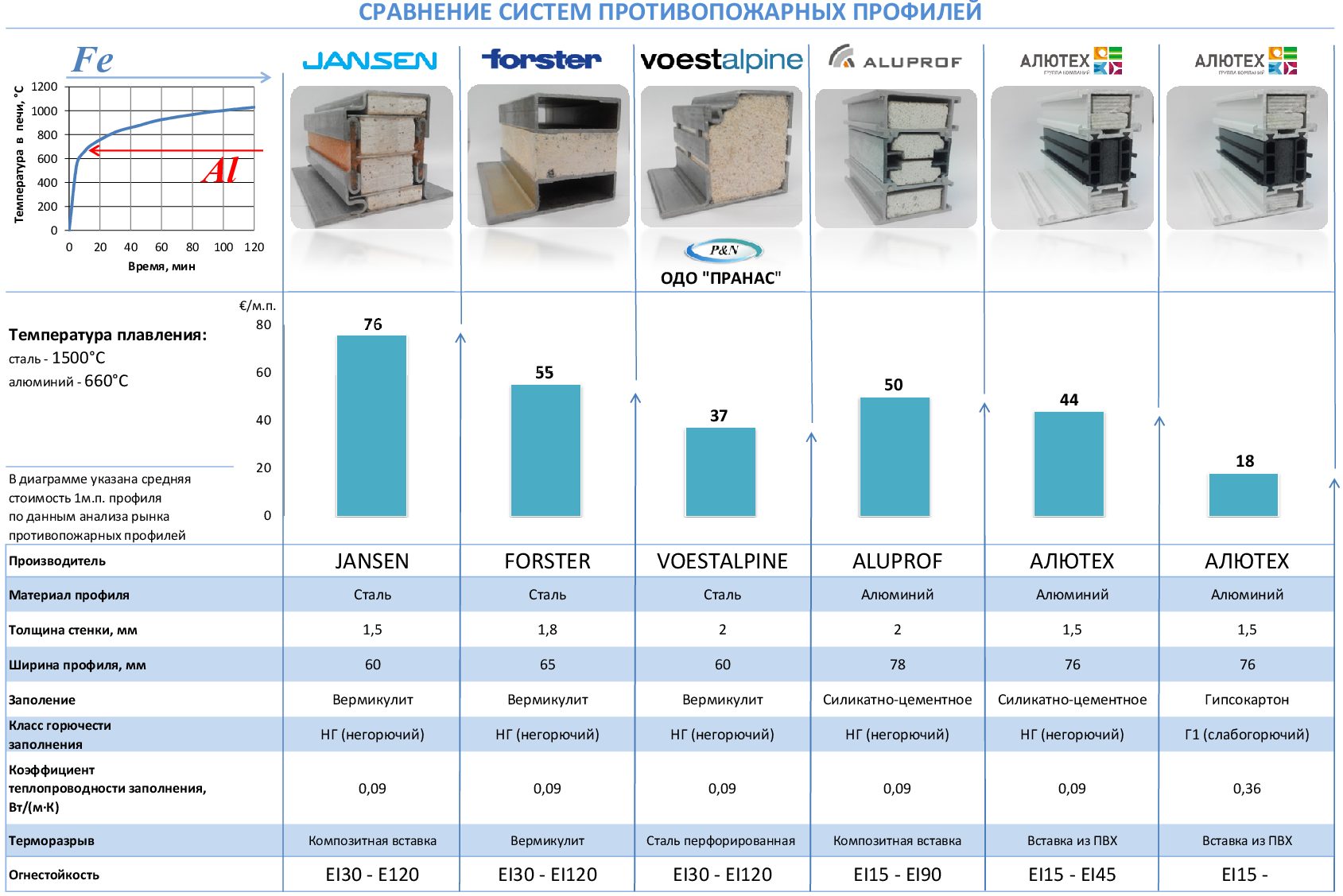

Основная конструкция противопожарных окон состоит из стальной рамы, алюминиевого профиля и противопожарного стекла.

Рама

Каркас окна отвечает за то, насколько качественно оно будет держаться в проеме, а также, как плотно будет располагаться стекло.

  • Рама используется обычно стальная, т.к. другие материалы не смогут долго сдерживать огонь.

  • Общий вес одного противопожарного стекла может достигать 50 кг, поэтому для его удержания опять-таки подойдет только сталь.

Бытует ошибочное мнение, что рама таких окон выполнена из алюминия. На самом деле, этот материал отвечает лишь за профиль. Каркас делается только из стали.

Некоторые считают, что уровень технологий позволяет создавать деревянные противопожарные окна, но это не совсем так. Древесина может использоваться при создании внешней отделки огнестойких окон. Но это лишь визуальный штрих, а не конструктивная особенность.

Стекло

Стекло является важной составляющей противопожарного окна, при своих огнестойких свойствах, оно остается прозрачным. Размер и вес такого стекла больше обычного.

Важно отметить, что помимо предоставления сертификата на все окно, отдельно обязательно предоставляется сертификат на стекло.

Существует 3 вида огнестойких окон:

  • ОП-1 — минимальный предел огнестойкости 1,0 час — Е 60.

  • ОП-2 — минимальный предел огнестойкости 0,5 часа — Е30.

  • ОП-3 — минимальный предел огнестойкости 0,25 часа — Е15.

Габариты окон

Стандартные размеры противопожарных окон:

  • 1 х 1 м

  • 1,2 х 1,2 м

  • 1,5 х 1,5 м

Но это не означает, что размеры огнестойких окон ограничиваются только этими вариантами. Изделия других размеров производятся под заказ. Окно может быть не только квадратное, но и другой формы, если это допускается в проектных документах заказчика.

Требования к окнам

Существуют определенные требования к противопожарным окнам, при невыполнении которых, изделие не может считаться по-настоящему противопожарным.

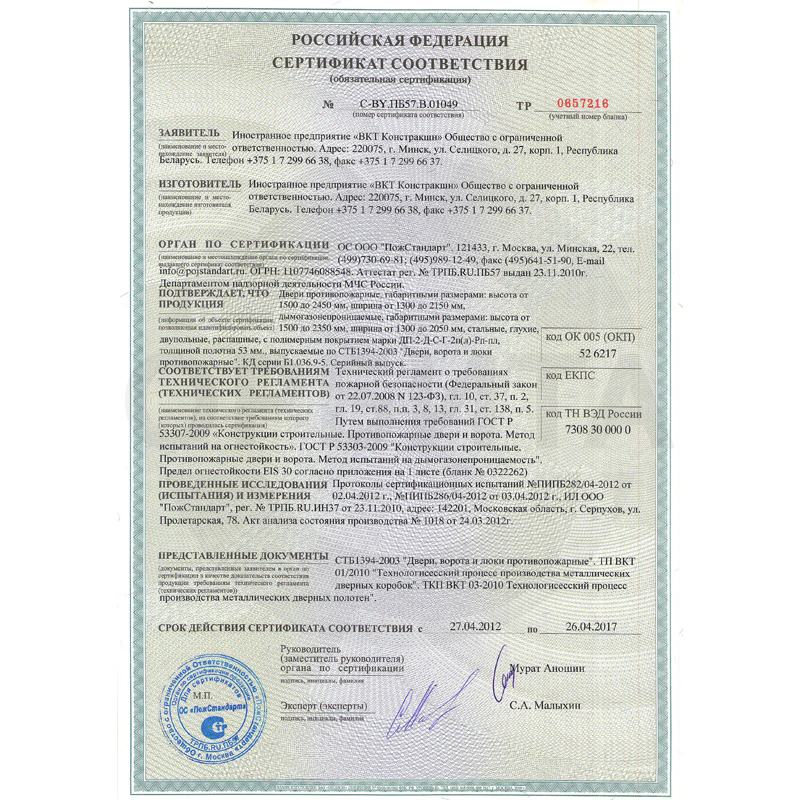

Сертификат

Любая конструкция, которая подвергается определенной нагрузке и призвана противостоять особых условиям, обязательно проходит проверку, по результатам которой, выдается сертификат. Он подтверждает, что изделие действительно способно выдерживать эти условия.

Установка

Монтаж таких конструкций может проводить только компания или ИП, которые обладают лицензией на проведение установки.

ГОСТ

Для противопожарных окон не существует отдельного ГОСТа. Производители руководствуются указаниями Технического Регламента (ФЗ №123 от 22.07.2008). ГОСТ (ГОСТ Р 53308-2009) упоминается в случаях, когда проводятся проверки на огнестойкость светопрозрачных конструкций, к которым относятся и пожаростойкие окна.

Изготовление и монтаж

Помимо того, что каждое окно должно обладать определенными характеристиками и сертификатами, так это еще должно подтверждаться на практике определенным опытом и знаниями со стороны компании, которая занимается его созданием. Для этого нужны не только высококлассные специалисты, но и качественное оборудование, используемое, как при производстве, так и во время установки.

Размер окна может быть выбран из 3 стандартных, а может быть заказан индивидуально. То же самое можно сказать и про фурнитуру. Ее выбирают, основываясь на том, как окно будет открываться, и сколько створок в нем будет.

Создание огнестойкого стекла – по технологии ненамного сложнее производства качественного металлопластикового окна, но здесь важен сам процесс и точное следование инструкции. Все начинается с подготовки проема, в котором окно будет находиться. Так, от точности его расположения и правильных измерений может зависеть эффективность конструкции.

Компания АБ-Профи предлагает купить противопожарные окна от производителя в Санкт-Петербурге. На выбор предлагаются любые виды изделий: традиционные, арочные и др.

Помимо изготовления противопожарных окон, мы оказываем услуги установки конструкции «под ключ». Монтаж окна возможен в квартире, офисе и любом другом помещении. Полную информацию о нашей компании и предложениях вы можете узнать на сайте или позвонив по номеру +7 (812)339-91-66 или +7 (812)938-85-80.

Результат поиска:

Наши работы

Требования к противопожарным окнам – ООО НИЦ Застава, Санкт-Петербург

Главная \ Статьи \ Требования к противопожарным окнам

« Назад

Противопожарные окна обеспечивают защиту помещений от проникновения огня снаружи, а также препятствуют распространению пожара в случае его возникновения. Действующей нормативной документацией устанавливаются требования к противопожарным окнам, которые должны строго соблюдаться при их изготовлении и монтаже.

При производстве и установке противопожарных окон следует ориентироваться на требования следующих нормативных документов:

ФЗ РФ № 123 от 22.07.2008 г. (1 054 Kb) – устанавливает требования к конструкции окон, которые не должны иметь открывающихся створок. Разделяет их по огнестойкости на классы Е15, Е30, Е60 (цифра означает количество минут, в течение которых конструкция сохраняет целостность при пожаре).
ГОСТ Р 53308-2009 (706 Kb) – определяет метод проведения сертификационных испытаний окон на огнестойкость.
СП 4.13130.2009 (971 Kb) – регламентируют требования к монтажу противопожарных окон в определенных частях здания.

Требования к материалам

Конструкция противопожарных окон состоит из рамы и стеклопакета. К каждому из этих элементов применяются свои требования.

Рамы таких окон изготавливают из стали или алюминиевого сплава. В редких случаях применяют деревянные рамы при условии обработки древесины специальными пропитками, повышающими ее огнеупорность. Во время нагревания пропитки могут выделять в атмосферу токсичные вещества. Поэтому установка противопожарных окон с деревянными рамами в помещениях с людьми не допускается.

Для заполнения окон применяется специальное термополированное стекло. Листы стекла устанавливаются в раму в несколько слоев, между которыми помещают специальный гелеобразный состав. При нагревании во время пожара гель между стеклами расширяется и становится жестким, теряет прозрачность. Это препятствует разрушению окна и распространению огня. Уровень огнестойкости окна прямо зависит от количества слоев стекла.

В соответствии с нормативными требованиями для изготовления противопожарных окон разрешается использовать закаленное листовое стекло марок М1 или М2.

Особенности монтажа

Монтажные работы по установке противопожарных окон должен выполнять только подготовленный персонал. Обязательным требованием является наличие у исполнителей работ лицензии на установку противопожарных конструкций, которая выдается МЧС.

Действуют требования и по отношению к материалам, которые применяются при монтаже противопожарных окон. Зазоры между стеной и оконной рамой должны уплотняться только огнеупорными материалами. При уплотнении нельзя оставлять полости в зазорах. Также в них не должны присутствовать материалы с недостаточной огнеупорностью или горючие материалы.

Предусматривается установка металлических отливов и козырьков, защищающих оконную конструкцию от осадков. При монтаже должны использоваться только специальные герметики с повышенной огнестойкостью.

Теги:

противопожарные окна



огнестойких окон и витрин | Противопожарные окна от TGP

Противопожарные остекления TGP позволяют вам расширять границы огнестойкого дизайна, как никогда раньше. Вот почему мы являемся самой известной компанией по производству огнестойкого стекла в Северной Америке. Создавайте с уверенностью, используя наши огнестойкие витрины и витрины.

Противопожарные окна и витрины

Противопожарные окна и витрины обеспечивают критически важную пожарную безопасность, улучшая видимость и светопропускание. В то время как традиционные изделия из полой стали являются проверенным решением, размер и форма профиля их рамы могут не соответствовать соседним узлам. Противопожарные окна и витрины TGP нового поколения помогают решить эту проблему благодаря своей гладкой форме.

Наша обширная линейка продуктов доступна со степенью огнестойкости до 120 минут, при этом являясь представителем традиционных витринных и оконных систем. Они имеют узкие линии обзора и могут поддерживать увеличенные размеры облегченного стекла. Они могут быть установлены в готовые проемы и предлагают варианты узкого профиля и скрытой фурнитуры. Вы даже можете выбрать из узких стальных, алюминиевых, твердых пород дерева или стыкового остекления предложений для удовлетворения конкретных потребностей проекта. Узнайте больше о наших тщательно продуманных огнестойких окнах и огнестойких витринах ниже.

Продукция

Fireframes

&reg Алюминиевая серия

45/60/120 минут
Противопожарные рамы

Узкие алюминиевые профили позволяют использовать неограниченные площади остекления в противопожарных перегородках.

Fireframes

&reg Дизайнерская серия

20/45/60/90 минут
Противопожарные двери и рамы

Элегантная современная альтернатива традиционным полым металлическим стальным рамам.
*Доступно в виде дверцы для защиты от повышения температуры на 60-90 минут.

Fireframes

&reg Серия теплозащитных экранов

60/90/120 минут
Противопожарные двери и рамы

В сочетании со стеклом Pilkington Pyrostop® создает барьер для лучистого и проводящего тепла.

Каркасы TimberLine

™ Серия

45/60/120 минут
Огнестойкие рамы

Подрамник из высокопрочной стали с крышкой из шпона из натурального дерева.

Fireframe Система ClearView

®

60 минут
Огнестойкие рамы

Имеет почти бесцветные переходы между стыковым остеклением и жаропрочной рамой по периметру.

Каркасы

&reg Серия из твердой древесины

20/45 Minute
Противопожарные двери и рамы

Может включать в себя широкий спектр огнестойких материалов для остекления с размерами стекла, превосходящими традиционные системы.

Ресурсы

Статьи
В спецификации
Понимание огнестойкого стекла и обрамления

Противопожарное остекление — это больше, чем кажется на первый взгляд. Узнайте об основах этого уникального продукта и о том, как он превратился в многогранное дизайнерское решение, из эксклюзивного приложения TGP в разделе 9.0094 Спецификация конструкции .

Читать статью

Для получения дополнительной информации о том, как использовать продукты TGP в вашем следующем проекте, обратитесь к местному региональному менеджеру или свяжитесь с нами по адресу [email protected].

Объяснение показателей огнестойкости и огнезащиты для открывающихся защитных устройств

14.05.2021

3 комментария



В мире A/E существует большая путаница в отношении определения степени огнестойкости и степени огнестойкости при проектировании дверей, окон, оконных рам, боковых окон и других проемов в номинальной конструкции. Эти термины часто ошибочно используются взаимозаменяемо, но они представляют два очень разных типа сборок. Также часто используется третий термин, «класс огнестойкости», что делает различие еще более запутанным. В этой статье мы рассмотрим различия между рейтингами огнестойкости и рейтингами огнестойкости и покажем вам, как определить требования для вашей конкретной ситуации. Все ссылки на код относятся к IBC 2018 года.

Прежде чем проводить различие между узлами с классом огнестойкости и узлами с классом огнезащиты, важно отметить, что оба они являются типами узлов с классом огнестойкости. Таким образом, если кто-то ссылается на сборку остекления с классом огнестойкости, он потенциально может иметь в виду либо сборку с рейтингом огнестойкости, либо сборку с рейтингом огнестойкости. Большинство требований к любому типу сборки взяты из таблицы 716.1(2) IBC.

Степень огнестойкости

Узлы с рейтингом огнестойкости – это те, которые были испытаны в соответствии со стандартами ASTM E119 или UL 263. Это то же испытание, которое используется для узлов стен, пола и потолка с рейтингом. Таким образом, если у вас есть дверь, окно, ставни или любой другой тип защитного проема, который протестирован в соответствии с ASTM E119 или UL 263,

, он обрабатывается так же, как и стена или пол

. Нет никаких ограничений в области или месте, где вы можете установить такие защитные ограждения.

Функционально эти тесты измеряют способность защитного устройства проема останавливать распространение дыма/пламени И ограничивать передачу лучистого тепла. Чтобы пройти ASTM E119или UL 263, сборки должны ограничивать повышение температуры на невоспламеняемой стороне стены/пола до 250 градусов или менее.

Любая сборка остекления с классом огнестойкости, будь то сборка с классом огнестойкости или сборка с классом огнезащиты, должна иметь маркировку в соответствии с IBC 716.1.2.2. Маркировка для этих узлов показана в таблице 716.1(1) IBC и воспроизведена в таблице, представленной ниже. Для остекления с классом огнестойкости вы ищете маркировку, содержащую букву «W» или «F». Если в маркировке нет ни одной из этих букв, то сборка не является огнестойкой. Противопожарные двери должны иметь маркировку в соответствии с требованиями NFPA 80.​

Тест

Маркировка

Определение

ASTM E119 или UL 263

Вт

Соответствует критериям монтажа на стену

ASTM E119 или UL 263

Ф

Соответствует критериям монтажа на полу/потолке.

NFPA 257 или UL 9

ОХ

Соответствует критериям сборки противопожарных окон, включая хост-поток

NFPA 252 или UL 10B или UL 10C

Д

Соответствует критериям сборки противопожарной двери.

NFPA 252 или UL 10B или UL 10C

Н

Выдерживает испытание потоком шланга в сборе с противопожарной дверью.

NFPA 252 или UL 10B или UL 10C

Т

Соответствует критериям повышения температуры до 450 градусов в течение 30 минут.

—

ХХХ

Время в минутах оценки сборки остекления.

Рейтинг противопожарной защиты

Противопожарные сборки — это те, которые были испытаны на соответствие одному из следующих требований:

  • NFPA 252, Стандартные методы огневых испытаний дверных сборок
  • NFPA 257, Стандарт испытаний на огнестойкость окон и стеклянных блоков
  • UL 9, Стандарт испытаний оконных конструкций на огнестойкость
  • UL 10B, Стандарт испытаний дверных конструкций на огнестойкость Испытания дверных узлов

Функционально эти испытания измеряют способность защитного устройства проема останавливать передачу дыма/пламени, но не проверяют передачу лучистого тепла. Существует ряд ограничений на размеры и использование огнезащитных сборок.

Ограничения по площади
Проемы с классом противопожарной защиты имеют ограничения по площади, указанные в таблице ниже. Помните, что это относится только к узлам с классом огнестойкости. Противопожарные проемные ограждения обрабатываются так же, как и сама стена, и не ограничиваются по площади.

Тип открытия Защитное

Тип стены

Ограничение зоны

Исключения

Код IBC

Противопожарная дверь

Противопожарная стена

156 SF на проем
25% длины стены

Не ограничивается 156 SF, когда оба здания полностью опрыскиваются в соответствии с NFPA 13

706,8

Противопожарная дверь

Противопожарный барьер

156 SF на проем
25% длины стены

Не ограничивается 156 SF, когда оба здания полностью опрыскиваются в соответствии с NFPA 13; Нет ограничений по площади для противопожарных дверей, обслуживающих номинальные лестницы/пандусы

707,6

Противопожарное окно

Противопожарный барьер

156 SF на проем
25% длины стены

Не ограничивается 25% стены при использовании в перегородках атриума

707,6

Противопожарное окно

Все

25% площади стены

—

716. 3.2.1.2

Противопожарные двери
Во внутренних противопожарных дверях, для которых требуется 1-часовой рейтинг или более, разрешено остекление с классом противопожарной защиты в дверном смотровом стекле площадью до 100 квадратных дюймов. Остекление дверного смотрового щитка должно пройти испытание на струйность шланга и иметь маркировку «D» и «H». Продолжительность (в часах) требуемой оценки зависит от типа и оценки самой стены — конкретные требования приведены в таблице 716.1 (2) IBC. Если желательна панель обзора площадью более 100 квадратных дюймов, панель обзора должна быть огнестойким остеклением и иметь маркировку «W». Кроме того, панели обзора, превышающие эту площадь на выходных лестницах, пандусах и проходах, должны соответствовать критерию максимального повышения температуры 450 градусов через 30 минут и иметь маркировку «Т». Существует исключение для этого критерия повышения температуры, если здание полностью защищено спринклерами в соответствии с NFPA 13 или 13R. Наконец, боковые фонари и фрамуги, прилегающие к противопожарным дверям, для которых требуется 1 час или более, должны иметь рейтинг огнестойкости, равный рейтингу огнестойкости самой стены; В них не допускается использование противопожарного остекления.

Если для противопожарной двери требуется 45-минутный рейтинг или менее, в дверном обзорном стекле допускается остекление с классом противопожарной защиты до максимального испытанного размера. В таких дверях нет требований к огнеупорному остеклению. Боковые фонари и фрамуги, прилегающие к этим дверям, должны иметь класс огнестойкости 20 или 45 минут в зависимости от местоположения. Конкретные требования см. в Таблице 716.1(2) IBC.

Противопожарные двери в расчетных наружных стенах предъявляют несколько иные требования. Если наружная стена имеет рейтинг более 2 часов, противопожарная дверь должна иметь не менее 9 часов.0-минутный рейтинг и панель обзора с рейтингом огнестойкости разрешены на площади до 100 квадратных дюймов. Все боковые фонари и фрамуги должны иметь такой же класс огнестойкости, как и сама стена.

Наружные стены, рассчитанные на 2 часа или менее, могут иметь огнезащитное остекление в дверном смотровом стекле, боковом окне и фрамуге. Требования к рейтингу для этих элементов такие же, как и для самой двери.

Противопожарные окна
Противопожарное остекление допускается в некоторых противопожарных окнах во внутренних стеновых узлах, но не более 45 минут. Противопожарные окна в противопожарных стенах и противопожарных преградах (за исключением атриумных перегородок, перегородок для случайного использования и перегородок для людей) должны иметь остекление с классом огнестойкости. См. таблицу ниже, основанную на требованиях из таблицы 716.1(3) IBC. Обратите внимание, что стены, допускающие огнестойкое остекление, могут быть снабжены огнестойким остеклением, как указано, но это не обязательно.

Тип настенного монтажа

Требуемая мощность стены

Остекление с минимальным классом огнестойкости

Остекление с минимальной огнестойкостью

Противопожарная стена

Все

Не разрешено

То же, что и для стены

Противопожарные барьеры*

Все*

Не разрешено

То же, что и для стены

Перегородки атриумов, перегородки для непреднамеренного использования, перегородки для смешанных помещений

1

45 минут

1 час

Противопожарные перегородки

1

45 минут

1 час

Противопожарные перегородки

30 минут

20 минут

30 минут

Дымозащитные экраны

1

45 минут

1 час

*кроме указанных в следующей строке
​
Противопожарное остекление допускается во всех противопожарных окнах в наружных стенах, как описано в таблице ниже. В таблице 705.8 IBC приведены требования к открыванию защитных ограждений в наружных стенах, поэтому обязательно сверьтесь с ними. В зависимости от противопожарного расстояния вам может быть разрешено иметь незащищенные проемы в номинальных наружных стенах. И наоборот, если расстояние между огнем составляет менее 3 футов, вам не разрешается иметь какие-либо отверстия во внешней стене, даже если они имеют рейтинг противопожарной защиты. Остекление с классом огнестойкости всегда допускается, поскольку оно должно соответствовать тем же критериям испытаний, что и сама стена.

Тип настенного монтажа

Требуемая мощность стены

Минимальное противопожарное остекление

Остекление с минимальной огнестойкостью

Наружные стены

Больше 1

1,5 часа

То же, что и для стены

Наружные стены

1 час

45 минут

1 час

Наружные стены

30 минут

20 минут

30 минут

Резюме

Противопожарные устройства защиты проемов бывают двух типов: огнестойкие и противопожарные узлы. Узлы с классом огнестойкости должны соответствовать тем же критериям испытаний, ASTM E119.или UL 263, как номинальная настенная или напольная сборка. Поскольку тест тот же, нет ограничений по размеру или местоположению, где вы можете предоставить средства защиты с классом огнестойкости. Узлы с рейтингом огнестойкости испытываются по меньшим критериям и имеют ограничения по размеру и местоположению. Полные требования для обоих типов узлов приведены в таблице 716.1(2) IBC.

3 комментария

Конструктивные особенности противопожарных окон — Производственная компания AБ-Профи

Skip to content

Конструктивные особенности противопожарных окон

Помимо огнестойких материалов, которые начинают чаще использоваться в быту для обеспечения дополнительной безопасности, на рынке укрепляет свои позиции разновидность огнестойких конструкций – противопожарные окна. По внешнему виду они ничем не отличаются от обычных, такие окна остаются прозрачными и могут использоваться так же, как и обычные.

Преимущества противопожарных окон

  • Удобство при установке и в использовании – первое достоинство конструкции. Окно остается обычным по виду, но обладает повышенной стойкостью к огню, что дает возможность использовать его на разных объектах, где требуется обеспечение пожарной безопасности.

  • Европейские стандарты. Для создания противопожарных окон используются специальные устойчивые к огню материалы, которые соответствуют всем современным требованиям пожарной безопасности.

  • Внешний вид. Окно, в первую очередь, остается окном. Никто не будет устанавливать в обычное жилое или рабочее помещение окно, которое способно выдерживать натиск огня, но будет выглядеть как маленькое отверстие в толще металла. Противопожарные окна ничем визуально не отличаются от простых, но при этом имеют особые характеристики.

Конструкция

Противопожарные окна — это своеобразная концепция изделия, основываясь на которой различные компании создают собственные образцы. На базе этой концепции существуют конструктивные особенности, которых все и придерживаются.

Основная конструкция противопожарных окон состоит из стальной рамы, алюминиевого профиля и противопожарного стекла.

Рама

Каркас окна отвечает за то, насколько качественно оно будет держаться в проеме, а также, как плотно будет располагаться стекло.

  • Рама используется обычно стальная, т.к. другие материалы не смогут долго сдерживать огонь.

  • Общий вес одного противопожарного стекла может достигать 50 кг, поэтому для его удержания опять-таки подойдет только сталь.

Бытует ошибочное мнение, что рама таких окон выполнена из алюминия. На самом деле, этот материал отвечает лишь за профиль. Каркас делается только из стали.

Некоторые считают, что уровень технологий позволяет создавать деревянные противопожарные окна, но это не совсем так. Древесина может использоваться при создании внешней отделки огнестойких окон. Но это лишь визуальный штрих, а не конструктивная особенность.

Стекло

Стекло является важной составляющей противопожарного окна, при своих огнестойких свойствах, оно остается прозрачным. Размер и вес такого стекла больше обычного.

Важно отметить, что помимо предоставления сертификата на все окно, отдельно обязательно предоставляется сертификат на стекло.

Существует 3 вида огнестойких окон:

  • ОП-1 — минимальный предел огнестойкости 1,0 час — Е 60.

  • ОП-2 — минимальный предел огнестойкости 0,5 часа — Е30.

  • ОП-3 — минимальный предел огнестойкости 0,25 часа — Е15.

Габариты окон

Стандартные размеры противопожарных окон:

  • 1 х 1 м

  • 1,2 х 1,2 м

  • 1,5 х 1,5 м

Но это не означает, что размеры огнестойких окон ограничиваются только этими вариантами. Изделия других размеров производятся под заказ. Окно может быть не только квадратное, но и другой формы, если это допускается в проектных документах заказчика.

Требования к окнам

Существуют определенные требования к противопожарным окнам, при невыполнении которых, изделие не может считаться по-настоящему противопожарным.

Сертификат

Любая конструкция, которая подвергается определенной нагрузке и призвана противостоять особых условиям, обязательно проходит проверку, по результатам которой, выдается сертификат. Он подтверждает, что изделие действительно способно выдерживать эти условия.

Установка

Монтаж таких конструкций может проводить только компания или ИП, которые обладают лицензией на проведение установки.

ГОСТ

Для противопожарных окон не существует отдельного ГОСТа. Производители руководствуются указаниями Технического Регламента (ФЗ №123 от 22.07.2008). ГОСТ (ГОСТ Р 53308-2009) упоминается в случаях, когда проводятся проверки на огнестойкость светопрозрачных конструкций, к которым относятся и пожаростойкие окна.

Изготовление и монтаж

Помимо того, что каждое окно должно обладать определенными характеристиками и сертификатами, так это еще должно подтверждаться на практике определенным опытом и знаниями со стороны компании, которая занимается его созданием. Для этого нужны не только высококлассные специалисты, но и качественное оборудование, используемое, как при производстве, так и во время установки.

Размер окна может быть выбран из 3 стандартных, а может быть заказан индивидуально. То же самое можно сказать и про фурнитуру. Ее выбирают, основываясь на том, как окно будет открываться, и сколько створок в нем будет.

Создание огнестойкого стекла – по технологии ненамного сложнее производства качественного металлопластикового окна, но здесь важен сам процесс и точное следование инструкции. Все начинается с подготовки проема, в котором окно будет находиться. Так, от точности его расположения и правильных измерений может зависеть эффективность конструкции.

Компания АБ-Профи предлагает купить противопожарные окна от производителя в Санкт-Петербурге. На выбор предлагаются любые виды изделий: традиционные, арочные и др.

Помимо изготовления противопожарных окон, мы оказываем услуги установки конструкции «под ключ». Монтаж окна возможен в квартире, офисе и любом другом помещении. Полную информацию о нашей компании и предложениях вы можете узнать на сайте или позвонив по номеру +7 (812)339-91-66 или +7 (812)938-85-80.

Результат поиска:

Наши работы

огнестойких окон и витрин | Противопожарные окна от TGP

Противопожарные остекления TGP позволяют вам расширять границы огнестойкого дизайна, как никогда раньше. Вот почему мы являемся самой известной компанией по производству огнестойкого стекла в Северной Америке. Создавайте с уверенностью, используя наши огнестойкие витрины и витрины.

Противопожарные окна и витрины

Противопожарные окна и витрины обеспечивают критически важную пожарную безопасность, улучшая видимость и светопропускание. В то время как традиционные изделия из полой стали являются проверенным решением, размер и форма профиля их рамы могут не соответствовать соседним узлам. Противопожарные окна и витрины TGP нового поколения помогают решить эту проблему благодаря своей гладкой форме.

Наша обширная линейка продуктов доступна со степенью огнестойкости до 120 минут, при этом являясь представителем традиционных витринных и оконных систем. Они имеют узкие линии обзора и могут поддерживать увеличенные размеры облегченного стекла. Они могут быть установлены в готовые проемы и предлагают варианты узкого профиля и скрытой фурнитуры. Вы даже можете выбрать из узких стальных, алюминиевых или стыковых остекленных предложений для удовлетворения конкретных потребностей проекта. Узнайте больше о наших тщательно продуманных огнестойких окнах и огнестойких витринах ниже.

Продукция

Fireframes

&reg Алюминиевая серия

45/60/120 минут

Противопожарные рамы

Узкие алюминиевые профили позволяют остеклять неограниченные площади в противопожарных перегородках.

Fireframes

&reg Дизайнерская серия

20/45/60/90 минут

Противопожарные двери и рамы

Элегантная современная альтернатива традиционным полым металлическим стальным рамам.
*Доступно в виде дверцы для защиты от повышения температуры на 60-90 минут.

Fireframes

&reg Серия теплозащитных экранов

60/90/120 минут

Противопожарные двери и рамы

В сочетании со стеклом Pilkington Pyrostop® создает барьер для лучистого и проводящего тепла.

Каркасы TimberLine

™ Серия

45/60/120 минут

Огнестойкие рамы

Подрамник из высокопрочной стали с крышкой из шпона из натурального дерева.

Fireframe Система ClearView

®

60 минут

Огнестойкие рамы

Имеет почти бесцветные переходы между стыковым остеклением и жаропрочной рамой по периметру.

Часто задаваемые вопросы

Когда окно должно быть огнестойким?

Каковы преимущества противопожарных окон?

Где используются огнестойкие окна?

Ресурсы

Статьи

В спецификации

Понимание огнестойкого стекла и обрамления

Противопожарное остекление — это больше, чем кажется на первый взгляд. Узнайте об основах этого уникального продукта и о том, как он превратился в многогранное дизайнерское решение, из эксклюзивного приложения TGP в разделе 9.0093 Спецификация конструкции .

Читать статью

Для получения дополнительной информации о том, как использовать продукты TGP в вашем следующем проекте, обратитесь к местному региональному менеджеру или свяжитесь с нами по адресу [email protected].

Архивы блогов

21.05.2021

1 Комментарий



Недавно я помогал архитектору спроектировать сборку стены с деревянным каркасом с различным расположением мембран на каждой стороне стены. Мы использовали рассчитанный подход огнестойкости из IBC 722, чтобы получить одночасовую оценку для стены. Этот проект привел меня к созданию нового инструмента, который рассчитывает огнестойкость стеновой сборки на основе материалов, которые вы выбираете для каждой стороны. Проверьте это по ссылке ниже!

    Проверить инструмент

    * Указывает обязательное поле

    Имя *

    Первый

    Последний

    		 Электронная почта * 9000 3

Отправить

1 Комментарий

14. 05.2021

5 комментариев



В мире A/E существует большая путаница в отношении определения степени огнестойкости и степени огнестойкости при проектировании дверей, окон, оконных рам, боковых окон и других проемов в номинальной конструкции. Эти термины часто ошибочно используются взаимозаменяемо, но они представляют два очень разных типа сборок. Также часто используется третий термин, «класс огнестойкости», что делает различие еще более запутанным. В этой статье мы рассмотрим различия между рейтингами огнестойкости и рейтингами огнестойкости и покажем вам, как определить требования для вашей конкретной ситуации. Все ссылки на код относятся к IBC 2018 года.

Прежде чем проводить различие между узлами с классом огнестойкости и узлами с классом огнезащиты, важно отметить, что оба они являются типами узлов с классом огнестойкости. Таким образом, если кто-то ссылается на сборку остекления с классом огнестойкости, он потенциально может иметь в виду либо сборку с рейтингом огнестойкости, либо сборку с рейтингом огнестойкости. Большинство требований к любому типу сборки взяты из таблицы 716.1(2) IBC.

Степень огнестойкости

Узлы с рейтингом огнестойкости — это те, которые были испытаны в соответствии с ASTM E119 или UL 263. Это то же испытание, которое используется для узлов стен, пола и потолка с рейтингом. Таким образом, если у вас есть дверь, окно, ставни или любой другой тип защитного проема, который протестирован в соответствии с ASTM E119 или UL 263,

, он обрабатывается так же, как и стена или пол . Нет никаких ограничений в области или месте, где вы можете установить такие защитные ограждения.

Функционально эти тесты измеряют способность защитного устройства проема останавливать распространение дыма/пламени И ограничивать передачу лучистого тепла. Чтобы пройти ASTM E119или UL 263, сборки должны ограничивать повышение температуры на невоспламеняемой стороне стены/пола до 250 градусов или менее.

Любая сборка остекления с классом огнестойкости, будь то сборка с классом огнестойкости или сборка с классом огнезащиты, должна иметь маркировку в соответствии с IBC 716. 1.2.2. Маркировка для этих узлов показана в таблице 716.1(1) IBC и воспроизведена в таблице, представленной ниже. Для остекления с классом огнестойкости вы ищете маркировку, содержащую букву «W» или «F». Если в маркировке нет ни одной из этих букв, то сборка не является огнестойкой. Противопожарные двери должны иметь маркировку в соответствии с требованиями NFPA 80.​

Тест

Маркировка

Определение

ASTM E119 или UL 263

Ш

Соответствует критериям монтажа на стену

ASTM E119 или UL 263

Ф

Соответствует критериям монтажа на полу/потолке.

NFPA 257 или UL 9

ОХ

Соответствует критериям сборки противопожарных окон, включая хост-поток

NFPA 252 или UL 10B или UL 10C

Д

Соответствует критериям сборки противопожарной двери.

NFPA 252 или UL 10B или UL 10C

Н

Выдерживает испытание потоком шланга в сборе с противопожарной дверью.

NFPA 252 или UL 10B или UL 10C

Т

Соответствует критериям повышения температуры до 450 градусов в течение 30 минут.

—

ХХХ

Время в минутах оценки сборки остекления.

Рейтинг противопожарной защиты

Противопожарные конструкции — это те, которые были испытаны на соответствие одному из следующих требований:

  • NFPA 252, Стандартные методы огневых испытаний дверных сборок
  • NFPA 257, Стандарт испытаний на огнестойкость окон и стеклянных блоков
  • UL 9, Стандарт испытаний оконных конструкций на огнестойкость
  • UL 10B, Стандарт испытаний дверных конструкций на огнестойкость Испытания дверных узлов

Функционально эти испытания измеряют способность защитного устройства проема останавливать передачу дыма/пламени, но не проверяют передачу лучистого тепла. Существует ряд ограничений на размеры и использование огнезащитных сборок.

Ограничения по площади
Проемы с классом противопожарной защиты имеют ограничения по площади, указанные в таблице ниже. Помните, что это относится только к узлам с классом огнестойкости. Противопожарные проемные ограждения обрабатываются так же, как и сама стена, и не ограничиваются по площади.

Тип открытия Защитный

Тип стены

Ограничение зоны

Исключения

Код IBC

Противопожарная дверь

Противопожарная стена

156 SF на проем
25% длины стены

Не ограничивается 156 SF, когда оба здания полностью опрыскиваются в соответствии с NFPA 13

706,8

Противопожарная дверь

Противопожарный барьер

156 SF на проем
25% длины стены

Не ограничивается 156 SF, когда оба здания полностью опрыскиваются в соответствии с NFPA 13; Нет ограничений по площади для противопожарных дверей, обслуживающих номинальные лестницы/пандусы

707,6

Противопожарное окно

Противопожарный барьер

156 SF на проем
25% длины стены

Не ограничивается 25% стены при использовании в перегородках атриума

707,6

Противопожарное окно

Все

25% площади стены

—

716. 3.2.1.2

Противопожарные двери
Во внутренних противопожарных дверях, для которых требуется 1-часовой рейтинг или более, разрешено остекление с классом противопожарной защиты в дверном смотровом стекле площадью до 100 квадратных дюймов. Остекление дверного смотрового щитка должно пройти испытание на струйность шланга и иметь маркировку «D» и «H». Продолжительность (в часах) требуемой оценки зависит от типа и оценки самой стены — конкретные требования приведены в таблице 716.1 (2) IBC. Если желательна панель обзора площадью более 100 квадратных дюймов, панель обзора должна быть огнестойким остеклением и иметь маркировку «W». Кроме того, панели обзора, превышающие эту площадь на выходных лестницах, пандусах и проходах, должны соответствовать критерию максимального повышения температуры 450 градусов через 30 минут и иметь маркировку «Т». Существует исключение для этого критерия повышения температуры, если здание полностью защищено спринклерами в соответствии с NFPA 13 или 13R. Наконец, боковые фонари и фрамуги, прилегающие к противопожарным дверям, для которых требуется 1 час или более, должны иметь рейтинг огнестойкости, равный рейтингу огнестойкости самой стены; В них не допускается использование противопожарного остекления.

Если для противопожарной двери требуется 45-минутный рейтинг или меньше, в дверной обзорной панели допускается остекление с классом противопожарной защиты до максимального испытанного размера. В таких дверях нет требований к огнеупорному остеклению. Боковые фонари и фрамуги, примыкающие к этим дверям, должны иметь рейтинг огнестойкости 20 или 45 минут в зависимости от местоположения. Конкретные требования см. в Таблице 716.1(2) IBC.

Противопожарные двери в расчетных наружных стенах предъявляют несколько иные требования. Если наружная стена имеет рейтинг более 2 часов, противопожарная дверь должна иметь не менее 9 часов.0-минутный рейтинг и панель обзора с рейтингом огнестойкости разрешены на площади до 100 квадратных дюймов. Все боковые фонари и фрамуги должны иметь такой же класс огнестойкости, как и сама стена.

Наружные стены, рассчитанные на 2 часа или менее, могут иметь огнезащитное остекление в дверном смотровом стекле, боковом окне и фрамуге. Требования к рейтингу для этих элементов такие же, как и для самой двери.

Противопожарные окна
Противопожарное остекление допускается в некоторых противопожарных окнах во внутренних стеновых узлах, но не более 45 минут. Противопожарные окна в противопожарных стенах и противопожарных преградах (за исключением атриумных перегородок, перегородок для случайного использования и перегородок для людей) должны иметь огнестойкое остекление. См. таблицу ниже, основанную на требованиях из таблицы 716.1(3) IBC. Обратите внимание, что стены, допускающие огнестойкое остекление, могут быть снабжены огнестойким остеклением, как указано, но это не обязательно.

Тип настенного монтажа

Требуемая мощность стены

Остекление с минимальным классом огнестойкости

Остекление с минимальной огнестойкостью

Противопожарная стена

Все

Не разрешено

То же, что и для стены

Противопожарные барьеры*

Все*

Не разрешено

То же, что и для стены

Перегородки атриума, перегородки для непреднамеренного использования, перегородки для смешанных помещений

1

45 минут

1 час

Противопожарные перегородки

1

45 минут

1 час

Противопожарные перегородки

30 минут

20 минут

30 минут

Дымозащитные экраны

1

45 минут

1 час

*кроме указанных в следующей строке
​
Противопожарное остекление допускается во всех противопожарных окнах в наружных стенах, как описано в таблице ниже. В таблице 705.8 IBC приведены требования к открыванию защитных ограждений в наружных стенах, поэтому обязательно сверьтесь с ними. В зависимости от противопожарного расстояния вам может быть разрешено иметь незащищенные проемы в номинальных наружных стенах. И наоборот, если расстояние между огнем составляет менее 3 футов, вам не разрешается иметь какие-либо отверстия во внешней стене, даже если они имеют рейтинг противопожарной защиты. Остекление с классом огнестойкости всегда допускается, поскольку оно должно соответствовать тем же критериям испытаний, что и сама стена.

Тип настенного монтажа

Требуемая мощность стены

Минимальное противопожарное остекление

Остекление с минимальной огнестойкостью

Наружные стены

Больше 1

1,5 часа

То же, что и для стены

Наружные стены

1 час

45 минут

1 час

Наружные стены

30 минут

20 минут

30 минут

Резюме

Противопожарные устройства защиты проемов бывают двух типов: огнестойкие и огнестойкие. Узлы с классом огнестойкости должны соответствовать тем же критериям испытаний, ASTM E119.или UL 263, как номинальная настенная или напольная сборка. Поскольку тест тот же, нет ограничений по размеру или местоположению, где вы можете предоставить средства защиты с классом огнестойкости. Узлы с рейтингом огнестойкости испытываются по меньшим критериям и имеют ограничения по размеру и местоположению. Полные требования для обоих типов узлов приведены в таблице 716.1(2) IBC.

5 комментариев

07.05.2021

12 комментариев



Если вы участвовали в проектировании или установке системы пожарной сигнализации, будь то архитектор, инженер или владелец, вы, вероятно, задавались вопросом: «Требуется ли здесь стробоскоп?» Как и все инженерные вопросы, ответ зависит от ряда факторов. В этом посте я шаг за шагом пройдусь по коду, чтобы помочь вам понять, где требуются стробоскопы пожарной сигнализации.

Отправная точка: требуется ли система пожарной сигнализации?

Отправной точкой для определения требований к вспышкам являются применимые строительные нормы и правила для вашей юрисдикции. Если вы находитесь в Соединенных Штатах, это, скорее всего, основано на Международном строительном кодексе (IBC). Для проектов, расположенных в другом месте, это может быть NFPA 5000. Здания, находящиеся в собственности или под управлением правительства, также могут подпадать под другие требования, такие как GSA PBS-P100 или UFC 3-600-01. Вы также можете находиться в юрисдикции, которая обеспечивает соблюдение NFPA 101, в котором также есть требования к системам пожарной сигнализации.

Предполагая, что применимым кодом является IBC (все ссылки здесь относятся к IBC 2018 г.), ваш первый шаг — проверить Раздел 907.2, чтобы определить, требуется ли для вашего здания система пожарной сигнализации. В этом разделе требуется система пожарной сигнализации, основанная на типе помещения и других критериях здания, таких как классификация как высотное здание. В некоторых случаях 907.2 требует ручную систему пожарной сигнализации (вызывные станции), а в других — систему обнаружения дыма. Тем не менее, для целей этой статьи основной вопрос заключается в том, требуется ли вообще какой-либо тип системы пожарной сигнализации. Это потому, что согласно IBC 907.2, если в соответствии с разделами 907.2.1–907.2.23 требуется система пожарной сигнализации, требуется уведомление жильцов.

Оборудование пожарной сигнализации, требуемое за рамками Раздела 907.2, такое как детекторы дыма в воздуховодах или аварийные операции лифта, не будет требовать наличия стробоскопов.

Требования к пожарной сигнализации в зависимости от занятости

Занятость

Триггер для запроса системы пожарной сигнализации

2018 IBC Ссылка

А

Нагрузка более 299 или более 100 человек на этажах выше или ниже выхода.

907.2.1

Б

Нагрузка более 499 или более 100 человек на этажах выше или ниже выхода. Всегда требуется для амбулаторных медицинских учреждений.

907.2.2

Е

Количество пассажиров больше 50.

907.2.3

Ф

Нагрузка более 499 человек на этажах выше или ниже выходного выхода И на 2 или более этажах.

907.2.4

Н

Группа H-5 Помещения и помещения, используемые для производства органических покрытий или содержащие высокотоксичные газы, органические пероксиды или окислители.

907.2.5

я

Требуется для всех помещений группы I. Уведомление жильца не требуется, если сигнализация частного режима одобрена должностным лицом кода.

907.2.6

М

Нагрузка более 499 или более 100 человек на этажах выше или ниже выхода.

907.2.7

Р-1

Требуется во всех помещениях группы R-1. Исключение составляют здания высотой 2 этажа и меньше со спальными блоками, имеющими прямой выход наружу.

907.2.8

Р-2

 Требуется для жилых помещений R-2, которые находятся на 3 или более этажей выше самого низкого выхода, на 2 или более этажей ниже самого высокого выхода или более чем на 16 квартир. Есть исключения для зданий 2 этажа и меньше со спальными блоками, которые имеют прямые внешние выходы ИЛИ отдельные помещения без внутренних коридоров или открытых коридоров. Также требуется в зданиях колледжей и университетов группы R-2.

907.2.9

Требования к пожарной сигнализации для конкретных ситуаций

В дополнение к указанным выше требованиям к размещению, IBC 907 содержит требования для конкретных ситуаций в здании.

Критерии

Триггер для запроса системы пожарной сигнализации

2018 IBC Ссылка

Здания специальных развлечений

Требуется во всех специальных развлекательных зданиях.

907.2.11

Высотные здания

Требуется во всех высотных зданиях.

907.2.12

Атриумы

Требуется при соединении атриумов более двух этажей.

907.2.13

Высокоэтажное хранилище горючих материалов

Требуется во всех складских помещениях с высокими штабелями горючих материалов.

907.2.14

Хранение аэрозолей

Требуется в некоторых помещениях для хранения аэрозольных продуктов и на складах, содержащих аэрозольные продукты, см. главу 30 IFC.

907.2.15

Производство пиломатериалов, деревянных конструкционных панелей и шпона

Требуется на всех предприятиях по производству пиломатериалов, деревянных конструкционных панелей и шпона.

907. 2.16

Подземные сооружения

Требуется в подземных зданиях, оборудованных системой противодымной защиты, И глубоко подземных зданиях.

907.2.17 и 907.2.18

Крытые и открытые торговые центры

Требуется, если общая площадь этажа превышает 50 000 квадратных футов.

907.2.19

Диспетчерские вышки аэропорта

Требуется во всех диспетчерских пунктах аэропорта.

907.2.21

Аккумуляторные

Требуется, когда аккумуляторные системы превышают емкость, указанную в таблице IFC 1206.2.

907.2.22

Конденсаторные системы накопления энергии

Требуется, если емкость конденсаторных систем накопления энергии превышает 3 кВтч.

907.2.23

Шаг второй: нужны ли стробоскопы?

После того, как вы определили, что требуется система пожарной сигнализации, вам нужно перелистнуть несколько страниц вперед, чтобы определить, в каких комнатах требуются стробоскопы. Отправной точкой является IBC 907.5.2.3:

Места общего пользования и места общего пользования
Стробоскопы необходимы в местах общего пользования и общего пользования, за исключением рабочих мест сотрудников, которые разрешается оборудовать резервной емкостью цепи для учитывать в будущем добавление стробоскопов, если это необходимо для слабослышащих сотрудников. Публичное использование и общее использование определены терминами в IBC:

Обычное использование: Внутренние или внешние проходы, помещения, пространства или элементы, которые не предназначены для общего пользования и доступны для совместного использования двумя или более людьми.

Места общественного пользования: внутренние или внешние помещения или пространства, доступные для широкой публики.

Примеры помещений, подпадающих под одну из этих категорий: вестибюли, коридоры, проходные зоны, комнаты для совещаний, конференц-залы, зоны собраний, общественные или общие туалеты, торговые помещения и учебные классы. Это ни в коем случае не исчерпывающий список, поэтому вам нужно будет рассмотреть каждое помещение в вашем здании, чтобы проверить, подпадает ли оно под определение общественного или общего пользования.

Группы I-1 и R-1
Штробы необходимы в определенном проценте жилых и спальных единиц в группах I-1 и R-2. См. таблицу ниже, скопированную из таблицы 907.5.2.3.2 IBC.

Количество единиц

Устройства с видимой сигнализацией

от 6 до 25

2

от 26 до 50

4

от 51 до 75

7

от 76 до 100

9

от 101 до 150

12

от 151 до 200

14

от 201 до 300

17

от 301 до 400

20

401 до 500

22

501 до 1000

5% от суммы

1001 и более

50 плюс 3 за каждые 100 свыше 1000

Группа R-2
Группа R-2 Помещения, требующие наличия системы пожарной сигнализации, в будущем должны иметь возможность поддерживать стробоскопы. Цель состоит в том, чтобы система пожарной сигнализации могла быть изменена, если человек с нарушениями слуха должен был переехать в спальную или жилую единицу.

Шаг 3: Требования за пределами IBC

Последним шагом является рассмотрение других документов, которые могут определять требования к стробоскопу. Один из распространенных вопросов заключается в том, требуют ли Руководящие принципы доступности ADA (ADAAG) или NFPA 72 наличие стробоскопов в определенных комнатах. Ни один из этих документов фактически не требует установки системы пожарной сигнализации или стробоскопов. Однако, когда предусмотрена система пожарной сигнализации, ADAAG предъявляет требования к тому, где требуется визуальное уведомление. Точно так же NFPA применим только в том случае, если IBC или другие применимые нормы требуют наличия системы пожарной сигнализации.

Если предположить, что вам необходимо установить систему пожарной сигнализации, будут применяться требования NFPA 72 (также будет применяться ADAAG, если ваше здание должно соответствовать Закону об американцах с ограниченными возможностями (ADA), что является более продолжительным обсуждением для другого статья). В большинстве случаев, если вы предоставите систему пожарной сигнализации и макет стробоскопа, соответствующие IBC и NFPA 72, вы будете соответствовать требованиям ADAAG.

Резюме

Общий процесс определения требований к стробоскопу:

  1. Определите, требуется ли система пожарной сигнализации для вашего проживания и/или конкретной ситуации в здании в применимых кодах.
  2. Если требуется система пожарной сигнализации, определите, требуются ли видимые оповещения (стробы). Наиболее распространенными драйверами являются:
    1. Места общественного пользования и общего пользования
    2. Спальные/жилые помещения группы I-1 и R-1
  3. Проверьте другие требования. Это могут быть дополнительные местные нормы/стандарты, в частности поправки или дополнительные требования к NFPA 72 или ADAAG.

12 комментариев
