Оконные проемы в кирпичной кладке: варианты выполнения работ

Одной из работ, связанных с возведением наружных стен, является оформление в них проемов под окна. Готовя оконные проемы в кирпичной кладке, помните, что от качества ваших действий в значительной степени зависит эксплуатационная способность здания в целом. Пристальное внимание уделите ситуации, если оконный проем необходимо выложить при доработке стен, подвергнутых частичному демонтажу.

Содержание

Что нужно знать?
Методика кладки в стене из кирпича
Алгоритм установки в уже готовой стене
Заключение

Что нужно знать?

Особенность устройства окна предопределяет эксплуатационное предназначение помещения. Сквозь окно в комнату проникает солнечный свет, но нет преград и для холода с высокой влажностью.

Если монтаж выполнен с нарушениями, в помещении быстро появится сырость и плесень.

Готовя оконные проемы, обратите внимание на материал, из которого возводятся стены. Для кирпичного камня или бетонного блока элемент изготавливается по одним параметрам, а вот для дома из бревен существуют иные стандарты.

Действующие ограничения на проемные участки для окон практически не принимаются во внимание застройщиками частного жилья. Как правило, владельцы определяют формы и параметры окон на основании собственных пожеланий. Это приводит к ситуации, когда готовое окно получается очень маленьким или непомерно большим, что сопровождается перекашиванием рамных конструкций, неплотным прилеганием створок, появлением внутри конденсата.

Правильней всего, когда проемный участок для окна появляется в процессе выведения кладки. Это позволит обеспечить:

правильный монтаж рамы;
надежное крепление всей конструкции окна;
герметизацию;
отвод влаги;
изоляцию от постороннего шума;
декорирование фасадных стен.

В проем, предназначенный под установку окна, рама должна помещаться легко. Подоконники внутри и снаружи крепятся не толстым слоем раствора, для облицовки предусматривается ниша.

Чаще всего устанавливаются оконные блоки из ПВХ. Отсюда следует, что разумно определить такие изделия под стандартные размеры, а кладку оконного проема из облицовочного кирпича подогнать под предполагаемую конструкцию просто.

Если решите заказать окна под имеющиеся проемы, не соответствующие установленным стандартам, индивидуальный заказ обойдется вам значительно дороже.

В существующем ГОСТе имеется понятие – четверть для оконного проема и ее наличие в обязательном порядке. Представляет она выступ на наружной части стенки, сделанный по определенным размерам.

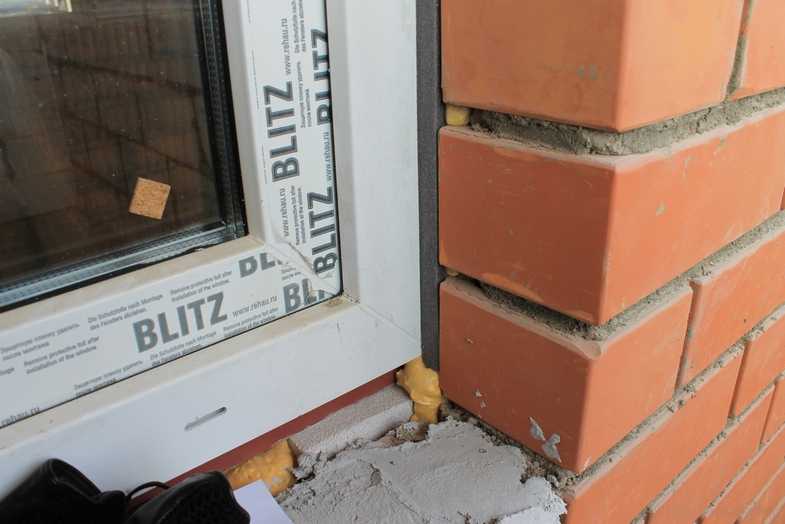

Предусмотренная четверть перекроет снаружи щелевой участок, созданный стенкой и рамой окна, скроет утеплитель, использованный при монтаже. Окно надежно защитится от продуваний и проникновения влаги, конструкция получит привлекательность.

Методика кладки в стене из кирпича

Рассмотрим, как выполняется кладка оконного проема облицовочным кирпичом.

Проектируя дом и определяя местонахождение окон, специалист рассчитывает их размещение, учитывая размеры используемого кирпичного камня.

Основа для оконного проема готовится после выведения десятого ряда кирпичной кладки, что гарантирует конструкции прочность и жесткость. После этого устраивают своеобразную подошву, выкладывая кирпичный камень перпендикулярно по отношению к осевой линии стенки и выдвигая его наружу.

Боковые участки выводятся по всему периметру целым камнем. Внутрь проемного участка устраивается четверть. Выполняется она уголком кирпича для облицовки, выдвинутого на четвертую часть от собственного размера. Оконная рама получит своеобразный упор и полную гарантию, что не упадет. Сразу формируется теплоизоляционный слой, перекрываются возможные зазорные участки между стенками и оконными рамами. Согласно строительным нормам, такой выступ выдерживается по строгим размерам, иначе возникнут сложности с оформлением боковых откосных участков.

Оконный проем из кирпича: кладка, уменьшение и облицовка

Через окна из помещения уходит очень много тепловой энергии. Возводимые сейчас новостройки уже комплектуются теплосберегающими окнами. Грамотная установка поможет создать в помещении теплую и комфортную обстановку. Необходимо заблаговременно рассчитать и обдумать размеры и расположение оконных проемов в стене из кирпича. Все параметры должны быть указаны в проектной документации к дому.

Монтаж окон в кирпичной стене следует производить очень тщательно, соблюдая весь технологический процесс. Для выполнения работ заранее стоит подготовить нужный инструмент: емкость для замешивания раствора, угольник, порядовку, шабровку, рулетку, водяной уровень, правило, расшивку, шнур, отвес, молоток и кельму.

Содержание статьи

1 Как сделать оконный проем в стене из кирпича
2 Создание проема в существующей кладке из кирпича
3 Как заложить существующее окно
- 3. 1 Похожие статьи

Как сделать оконный проем в стене из кирпича

Нередки случаи, когда бригада строителей приступают к установке пластиковых окон в помещениях на первых этажах здания в то время, когда другие рабочие еще не закончили создание оконных проемов в кирпичной стене на последних этажах. При таком раскладе нельзя уменьшить или увеличить проем и на 1 см.

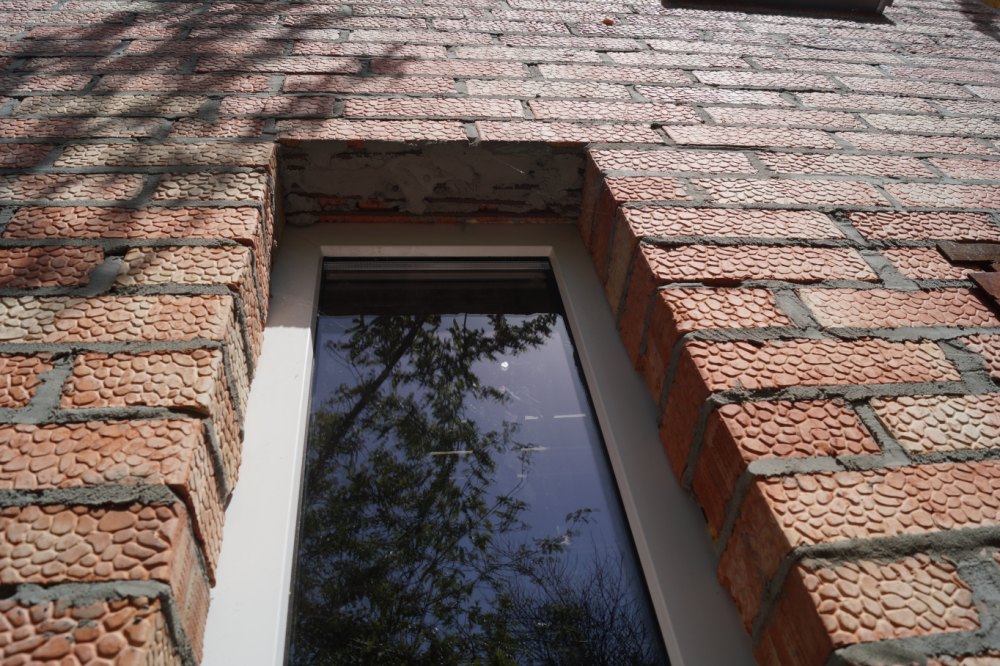

Чтобы оконный проем хорошо удерживал тепло, облицовка на фасаде должна быть с выступом на четверть кирпича относительно основной кладки. Следовательно, чтобы не ошибиться в габаритах, стоит знать принципы монтажа пластиковых окон в проем кирпичной стены.

Оконный проем организуется тогда, когда пятирядная кладка уложена дважды. А под будущим окном сделана кладка тычками. Проем начинается примерно на 14 ряду кирпичной кладки. Каменщик, который возводит стену с окном, должен знать все размеры, указанные в проектной документации. Облицовка должна начинаться таким образом, чтобы края у проема и вертикальный шов основной стены совпадали, в крайнем случае попадали на середину кирпича.

Проем должен иметь ширину чуть большую, чем обозначено на чертеже. Нельзя уменьшить это значение даже незначительно. Чтобы получить нужную высоту, кладка подгоняется путем изменения толщины шва между рядами. Перекрыть проем можно с помощью металлического уголка, шириной 12 см. Его длину подбирают исходя из размера проема (ширина + 20 см), а после отпиливания красят. Уголок должен быть установлен строго по уровню. Это возможно только в том случае, когда вся облицовка имеет горизонтальные ряды.

При возведении коттеджных зданий в проекте указывают окна, имеющие форму арки, полукруга и даже круга. Облицовка с такой геометрией по силам только высококлассному каменщику. Перекрывают проем с использованием стального уголка, бетонных перемычек и монолита.

Как поступить в случае, когда кирпичная кладка уже существует, а окно понадобилось организовать на этом месте? Или появилось желание организовать дополнительное окно между комнатами? Сделать оконный проем можно и в существующей кирпичной кладке. Для этого понадобится дополнительный инструмент: лом, пика, маркер, перфоратор, болгарка и отбойный молоток.

Нужно обратить особое внимание на ситуацию, когда проем под окно делается в несущей стене, операции с которой можно осуществлять только после ряда подготовительных действий.

Создание проема в существующей кладке из кирпича

Начало организации нового проема начинают с разметки. С помощью рулетки и угольника ставят точки, соответствующие углам проема и расположения перемычки. В случае, когда окно ведет наружу, то и размечать лучше с этой стороны кладки. Наивысшая точка балки должна находиться в нижнем ряду кладки из кирпича. К обоим краям балки следует прибавить по 15 см для крепления опор. Перемычка может быть железобетонной заводской или стальной.

Опоры с регулируемой высотой кладут у стены на расстоянии 0,6-0,8 м. На них кладут брус из дерева, который будет распределять нагрузку.

Снаружи на стену наносится положение балки. Путем сверления, отметки расположения балок переносятся и на внутреннюю поверхность стены. Работы ведутся с двух сторон стены из кирпича.

В проделанные насквозь отверстия вставляют шпильки, которые должны иметь равный выступ с двух сторон. Под них подставляются подготовленные опоры. Вся конструкция должна быть прочно зафиксирована гвоздями. Забивают их в доски опоры и шпильки.

Молотком и зубилом удаляется штукатурка со всей поверхности дверного проема, а затем еще на несколько сантиметров выходя за его пределы. Очень аккуратно разбирается кладка в месте расположения балки, которая затем туда устанавливается.

Осторожно убирается кладка с самого верха, располагающаяся под балкой. Операцию осуществляют с двух сторон стены. Облегчить процесс дальнейшей отделки можно следующим образом: болгаркой делаются вертикальные пропилы с обоих сторон проема. Сделать это лучше сразу после монтажа перемычки. После этого кладка на месте будущего оконного проема разбирается. Те кирпичи, которые выступают, следует отколоть.

После завершения работ по созданию проема, можно устанавливать и отделывать сами окна.

Как заложить существующее окно

Количество окон в доме не только увеличивают, но иногда и уменьшают. Выполнить эту операцию можно при помощи простых инструментов: емкости для замешивания раствора, строительного миксера, кельмы, уровня и щетки для нанесения грунтовки. Работы по закладыванию проема ведут по следующей схеме:

Замешивают цементный раствор. Желательно делать его более густым, во избежание появления трещин.
Поверхности очищают от грязи и пыли.
Наносят проникающую грунтовку.
Выполняют кладку кирпича. В целях экономии материала и времени, укладывать камень можно на ребро.
Получившиеся щели заполняются монтажной пеной.
Вплотную к кирпичам укладывают пенополистирол (или другой теплоизолятор).
Проводят финишную отделку поверхности.

Имейте в виду, что при изменении планировки здания, любой неверный шаг может повлечь деформацию стен и проемов. Оставшаяся кладка может не выдержать нагрузки, а это может привести к разрушению части объекта и другим печальным последствиям.
