Железобетонные перемычки для оконных и дверных проемов — размеры

Главная » Изделия и конструкции

Одна из наиболее распространенных в строительстве готовых конструкций – железобетонные перемычки. Это стандартные изделия, залитые на заводах из тяжелого бетона, укрепленного армирующим каркасом. Они хорошо выдерживают изгибающую нагрузку, поэтому укладываются в дверные и оконные проемы. Все нормативы по изготовлению и эксплуатационным требованиям для железобетонных перемычек изложены в ГОСТ 948-2016.

Содержание

1. Что это такое?
2. Виды и маркировка перемычек
3. Размеры
4. Армирование ЖБП
5. Монтаж

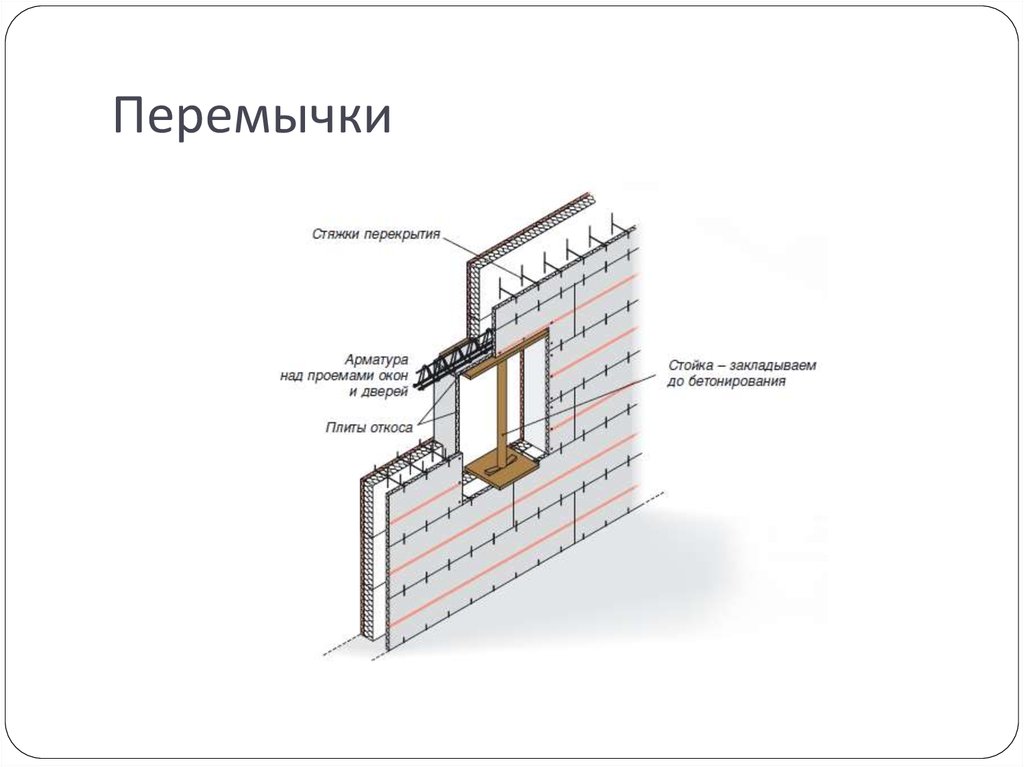

Что это такое?

Бетонные перемычки согласно нормативным требованиям состоят из нескольких элементов:

• арматурного каркаса, повышающего прочностные характеристики, предотвращающего растрескивание при нагрузке;
• прочного бетонного монолита, размеры которого определены ГОСТом;
• элементов для строповки, необходимых для погрузо-разгрузочных работ, быстрого и безопасного монтажа.

В местностях с холодным климатом для производства применяются морозостойкие бетоны. Прочность армирующей части рассчитывается в зависимости от изгибающих нагрузок, под которыми будут эксплуатироваться конструкции.

Этот тип железобетонных изделий используется при строительстве, и выполняет такие задачи:

• дверные и оконные перемычки увеличивают нагрузку, которую выдерживают проемы;
• являются компенсаторами при действии разных типов нагрузок, например, над дверными проемами;
• помогают создать силовой контур, увеличивающих несущую способность конструктивных элементов;
• являются надежным контуром, на котором монтируется кровля.

В зависимости от размеров и прочностных характеристик изделий, они могут использоваться при монтаже эстакад, путей для подъемных кранов или городских трамваев.

В строительстве железобетонные перемычки над окнами или дверными поемами могут устанавливаться в кирпичных, блочных (в том числе из пено- и газобетона), каменных или монолитных зданиях.

Виды и маркировка перемычек

Согласно нормативам ГОСТ 948-2016, промышленностью предлагается несколько основных видов ж/б перемычек:

• Брусковые (ПБ) со стороной сечения не более 25 см. В зависимости от марки изделия, его длина может быть от 1030 до 5960 мм. Стандартизированная брусковая перемычка может иметь 10 разных длин, каждая из которых имеет два подвида с разной массой и системой армирования.
• Плитные (ПП) составляются из нескольких брусковых и имеют ширину более 250 мм, имеют прямоугольное сечение.
• Перемычки Г-образного типа (ПГ) делаются с выемкой в четверть по всей длине, что позволяет использовать их в местах примыкания плит перекрытий.
• Фасадные (ПФ) закрывают проемы снаружи зданий за счет четвертного уступа.

В особых случаях нормативы допускают использование наклонных граней и торцов, но при этом площадь опорной плоскости может незначительно снижаться. Для заливки бетонных перемычек применяются бетоны марки М250 (В20) и выше.

Как и для любых других железобетонных изделий, для перемычек разработаны маркировки, согласно действующим ГОСТам. Эти обозначения представляют собой буквенно-цифровой набор, и наносятся на одну из сторон каждого изделия:

• цифра вначале показывает порядковый номер поперечного сечения;
• сочетание букв ПП или ПБ указывает не тип сечения элемента;
• число после буквенного обозначения указывает на длину в дециметрах;
• следующая цифра указывает на нагрузку, которую выдерживает элемент в кН/м;
• индекс, отвечающий за материал применяемого арматурного каркаса;
• индекс «п» говорит о наличии петель для монтажа, выступающая арматура для крепления выступов и балконов обозначается «а», такелажные проушины или закладные элементы обозначаются буковой «б».

Любая железобетонная перемычка, брусковая или плитная укрепляется арматурным каркасом. В этих конструкциях используются несколько типов продольной и поперечной арматуры, качество материалов регулируются ГОСТами.

Плитные и брусковые виды имеют свои стандартные типоразмеры, указанные в нормативной документации. При подборе можно использовать такую схему:

Например, в технической документации указывается, что в оконных проемах используются железобетонные балочные несущие перемычки 3ПБ-25-8Aт800п. Это означает, что нужно устанавливать элементы с поперечным сечением 12 на 22 см, длиной 246 см, расчетная нагрузка 8 кН/м, металлический каркас сделан из стали Aт800, с монтажными петлями.

Варианты для перегородок имеют меньшую прочность, а для арочных дверей и окон этот конструктивный элемент рассчитывается отдельно, в зависимости от радиуса кривизны и других особенностей.

Размеры

Перемычки ЖБИ имеют стандартные размеры, утвержденные ГОСТом. Сечение определяется соответствующим индексом маркировки, например 2ПБ-13-1п. При этом размеры перемычек этого типа составляют 1290х120х140 мм. В зависимости от типа и марки этого конструктивного элемента его геометрические размеры могут изменяться. Для ПБ:

• длина от 1 до 6 м;
• ширина от 120 до 250 мм;
• высота от 65 до 585 мм.

Для плитных перемычек ПП размеры составляют:

• длина от 1,1 до 3 м;
• ширина от 380 до 510 мм;
• высота от 65 до 220 мм.

Элементы, маркированные ПГ, имеют такие габариты:

• длина от 1,5 до 6 м;
• ширина от 250 до 510 мм;
• высота от 290 до 585 мм.

Фасадные железобетонные конструкции ПФ имеют стандартную ширину 250 мм и такие размеры:

• длина от 0,8 до 4,3 м;
• высота от 140 до 290 мм.

Сведения о стандартных маркировках перемычек, включая размеры, массу и затраты бетона, с разными типоразмерами, сведены в таблице:

Армирование ЖБП

Выбор типа армирования и диаметр прута зависит от вида перемычки. Согласно ГОСТ для ж/б перемычек, применяемых в частном строительстве, используется напрягаемая арматура диаметром от 6 до 8 мм. Для перекрытий, рассчитанных на большие нагрузки, применяется арматура большего диаметра.

Для продольного армирования применяется:

• в качестве напрягаемой арматуры могут использоваться стали термически упрочненные типа Aт800 или Aт600C, горячекатаный стальной прут класса A800 или А600;
• ненапрягаемая арматура изготавливается из стали A400 или А500, термоупрочненной стали Aт-IIIC, проволоки В500 или Вр500.

Для изготовления поперечных частей каркаса для железобетона применяются горячекатаные стали A240, A400, А500, арматурные проволоки В-500, Вр500. Изготавливая брусковый или плитные элементы стандартных типоразмеров, необходимо учитывать, что при толщине 12 см делается плоский стальной каркас, а при 25 см — пространственный.

При напряжении арматуры, необходимо, чтобы фактические отклонения в железобетоне не превышали значений, указанных в таблице:

Стальные пруты армирования перед заливкой укладываются вдоль опалубки и закрепляются проволокой, чтобы получилась прочная армирующая сетка. Ячейки получившегося каркаса должны быть 20-50 мм, это оптимальный показатель для обеспечения нужной прочности.

Монтаж

Для установки перемычек над проемами требуется соблюдать определенные правила, чтобы избежать перекоса и растрескивания. В частном строительстве, элементы длиной менее 2 м, можно устанавливать вручную, для больших проемов потребуется автокран. Монтаж зависит от типа перемычек:

• ПБ – применяется в проемах несущих стен, поскольку они обладают повышенной прочностью на изгиб и берут на себя нагрузку верхних перекрытий.
• ПП – менее прочны, поэтому ставятся на самонесущей стене, принимая нагрузку только той стены, в которую упираются.

Установка производится после завершения кладки, на утвержденных в проекте отметках. Перед этим проверяется надежность поверхности и уровень выведенной кладки.

Важно при монтаже правильно определить глубину, на которую происходит опирание перемычки. Этот показатель для несущей стены должен быть не менее 250 мм с каждой сторон, а для самонесущих стен достаточно 120 мм. Чтобы закрыть всю ширину кладки, укладывается несколько железобетонных брусков, но они не должны выходить за плоскость стены.

Правила

При укладке железобетонных перемычек нужно учесть несколько важных моментов, которые помогут избежать проблем в дальнейшем:

• высота балочной перемычки должна быть не меньше 5% от высоты перекрываемого проема;
• ширина конструкции из этих элементов должна соответствовать ширине кладки проема;
• можно использовать перемычки, залитые не менее чем за месяц до установки, чтобы бетон набрал расчетную прочность;
• перед монтажом бетонную смесь нужно тщательно утрамбовать, чтобы избавиться от воздушных пазух;
• после установки ее правильность проверяется уровнем, поскольку конструкция должна быть строго горизонтальна.

Правильно установленные в проемы перемычки обеспечат нужную прочность конструкции здания и его долговечность. Эти элементы должны быть изготовлены из бетона высоких марок с надежным армированием, поскольку к их прочности предъявляются повышенные требования. При выборе типа необходимо учитывать величину нагрузки, на которую она рассчитана. Самый популярный тип – брусковые перемычки, недорогие, простые в изготовлении, выдерживающие высокие нагрузки. Но для экономии материалов, в проемах самонесущих стен используют и другие типы этих конструкций.

Рейтинг

( 11 оценок, среднее 4.91 из 5 )

0 40 194 просмотров

Понравилась статья? Поделиться с друзьями:

Стандартный размер перемычки и ее типы [Civil Planets]

Что такое перемычка?

Перемычка представляет собой горизонтальный элемент, который опирается на дверной или оконный проем для поддержки части конструкции над ним. Кроме того, функция перемычки такая же, как у балки; он передает нагрузку конструкции на ее опоры.

Использование перемычек

Подобно балкам, передающим нагрузки от перекрытий и стен, перемычки используются для передачи несущих конструкций, поддерживаемых над ними.

Типы перемычек

• Деревянная перемычка
• Каменная перемычка
• Кирпичная перемычка
• Стальная перемычка
• ПКР перемычка

Деревянная перемычка

Деревянная перемычка — самый старый тип перемычки; в настоящее время это не используется в строительстве.

За границей деревянные части использовались в качестве перемычки для дома, потому что большинство домов построено из древесного материала. В качестве перемычки можно использовать один кусок дерева или группу деревянных деталей, которые можно использовать для соединения болтами.

Спецификация

• Должна быть предусмотрена опора от 150 мм до 200 мм, и она должна быть размещена на растворе.
• Ширина перемычки может быть равна толщине проема и глубине в диапазоне от 1/12 до 1/8 пролета.
• Минимальная ширина должна быть 80 мм.
• Деревянные перемычки легко разрушаются при возгорании и гниении.

Каменная перемычка

Каменные перемычки используются поперек проема из-за доступности материала. Каменные перемычки широко используются в строительстве из-за хорошей прочности на сжатие.

Спецификация

• Если в качестве перемычки используется камень, то необходимо предусмотреть разгрузочные арки, т.к. камни обладают низким сопротивлением растяжению.
• В качестве перемычки можно использовать один кусок камня.
• Ширина перемычки должна быть равна толщине проема.
• Глубина каменной перемычки должна быть в пределах 1/10 длины проема.

Кирпичная перемычка

Технически кирпичная перемычка не обладает превосходной устойчивостью к сжимающей нагрузке. Чтобы эти виды перемычек можно было использовать, когда длина проема не превышает 1 м.

Минимальная глубина кирпичной перемычки должна быть 20 см, а ширина, как обычно, должна быть равна толщине проема.

Стальная перемычка

Стальная перемычка состоит из стальных уголков или катаных балок. Стальные перемычки используются при большой нагрузке или значительной длине проема. Для удержания балок в нужном положении предусмотрены разделители труб.

Стальные балки залиты бетоном для защиты стали от коррозии и огня.

Перемычка из железобетона

Теперь перемычка из железобетона заменила все другие материалы для перемычки, потому что она огнеупорна, долговечна, надежна и проста в сборке. Отличным преимуществом перемычки из железобетона является то, что она может быть как сборной, так и монолитной.

Сборные перемычки применяются до длины пролета 2м; если длина проема превышает 2 м, то перемычка будет сооружена монолитным методом.

Спецификация

• Марка бетона М15 (1:2:4) обычно используется для бетона перемычки.

Перемычки из железобетона

• могут увеличить объем строительных работ, поскольку солнцезащитный козырек может легко выступать из перемычек из железобетона.
• Глубина и армирование зависят от ширины проема.

Стандартный размер перемычки для дверного проема и деталей усиления

Пример расчета размера балки перемычки

Предположим, что вам необходимо построить перемычку для дверного проема длиной 1 метр

Длина проема – 1 м, опора 200 мм с обоих концов

So длина перемычки L = 1+0,2+0,2 = 1,4 м

Глубина = 1,4/(20+1) = 66 мм

L = эффективный пролет (включая подшипник) l = длина проема b = ширина стены

Минимальный подшипник = 200 мм с обоих концов.

Глубина перемычки = L/(20+коэффициент модификации)

Модификационный коэффициент согласно IS 456

Happy Learning 🙂

CMU — обычные, перемычки Размеры и чертежи

Здания

>

Бетон Ma Блоки перемычки (КМУ)

Блок перемычки КМУ представляет собой бетонную кладку единица, которая используется для поддержки веса стены над проемом, таким как дверь или окно. Блоки перемычки обычно имеют U-образную форму с полым дном, что позволяет размещать арматурные стержни и цементный раствор. Их укладывают открытой стороной вверх и обычно закрепляют раствором. Блоки Lintel CMU являются важной частью любого строительного проекта, предусматривающего проемы в стенах. Они помогают поддерживать вес стены выше и предотвращают ее обрушение.

Блок перемычек Блоки CMU бывают различных размеров с номинальной глубиной 4”, 6”, 8”, 10”, 12”, номинальной высотой 8” и номинальной шириной 16”. Фактические размеры блоков Lintel Block CMU включают глубину 3,625–11,625” (9,2–29,5 см), высоту 7,625” (19,4 см) и ширину 15,625” (39,7 см).

Блок перемычки CMU представляет собой блок бетонной кладки, который используется для поддержки веса стены над проемом, таким как дверь или окно. Блоки перемычки обычно имеют U-образную форму с полым дном, что позволяет размещать арматурные стержни и цементный раствор. Их укладывают открытой стороной вверх и обычно закрепляют раствором. Блоки Lintel CMU являются важной частью любого строительного проекта, предусматривающего проемы в стенах. Они помогают поддерживать вес стены выше и предотвращают ее обрушение.

Блок перемычек Блоки CMU бывают различных размеров с номинальной глубиной 4”, 6”, 8”, 10”, 12”, номинальной высотой 8” и номинальной шириной 16”. Фактические размеры блоков Lintel Block CMU включают глубину 3,625–11,625” (9,2–29,5 см), высоту 7,625” (19,4 см) и ширину 15,625” (39,7 см).

Обновление до ProRenew Pro

*В разработке*

Высота:

7,625” | 19,4 см

Ширина:

15,625” | 39,7 см

Глубина:

3,625–11,625” | 9,2–29,5 см

Длина:

Вес:

Номинальная глубина: 4”, 6”, 8”, 10”, 12”
Номинальная высота: 8”
90 193 Номинальная ширина: 16 дюймов
Растворные соединения: .375” | 9,5 мм

Материалы:

Портландцемент, каменный заполнитель

Свойства

Чертежи включают:
Блок перемычки CMU, вид спереди, сбоку, в плане (различные размеры)
