Установка окон в газобетон. Окно в газобетоне

Установка окон в газобетон выполняется с учетом ряда свойств и особенностей ячеистых бетонов. Конструкционная прочность оконных проемов в газобетоне обеспечивается уже в процессе кладки стен. Для этого армируется ряд блоков под окнами и опорная зона для перемычек. Оконные проемы бывают с четвертью или без четверти.

Оконной четвертью или четвертью оконного проема называется выступ части наружной стены, шириной 3 см. -4 см. Название получилось, от того, что 3-х сантиметровый выступ является шириной четверти кирпича, которую, в строительстве обычно принято делать выступом для оконных проемов.

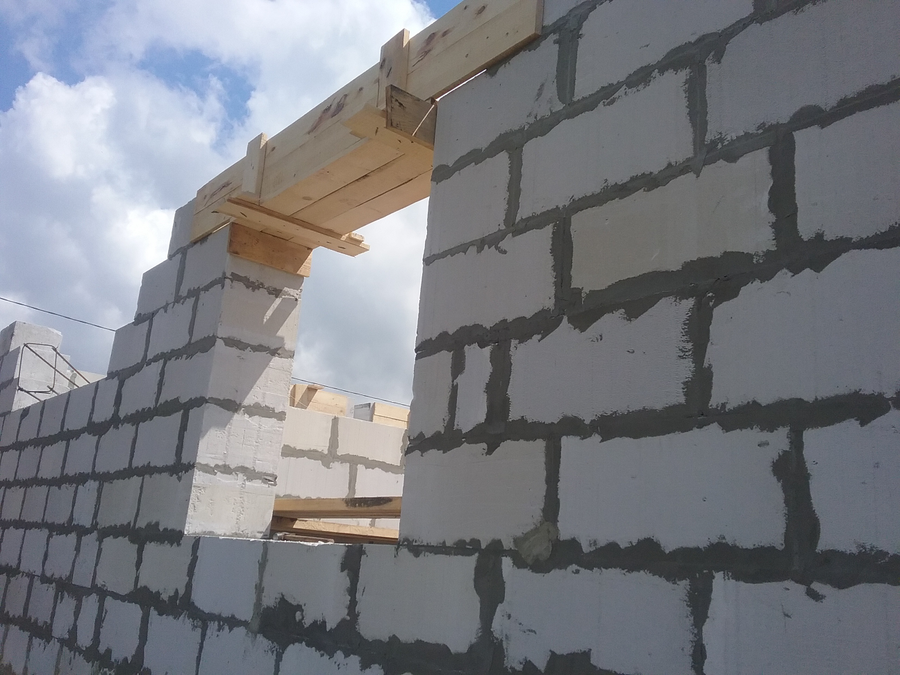

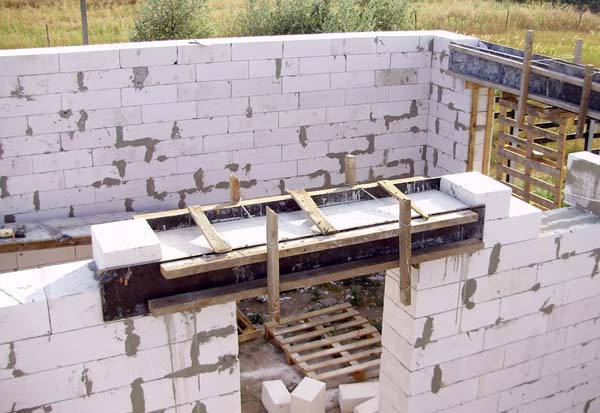

Конструкция проемов зависит от оконных перемычек. К примеру, если перемычки изготавливались с использованием U-блоков по всей ширине стены, проемы не имеют четвертей. При отсутствии оконном проеме четверти, можно устраивать фальш четверть (к примеру, использовать уголок из атмосферостойких полимер. материалов). С этой же целью можно применять нащельники, не используя герметизацию мест их стыковки с оконной коробкой или стеновым проемом.

Четверти в проемах газобетонных стен можно выполнять путем приклеивания кусочков газобетона с помощью клеевого раствора. Усилить узел можно с помощью уголков, которые закрываются штукатуркой.

Установка окон

Перед монтажом оконного блока в проеме, к наружной поверхности рамы по всему периметру крепится самоклеящаяся гидроизоляционная лента, а к внутренней стороне окна на раму приклеивается пароизоляционная лента.

Далее оконный блок помещается в проём, и с помощью уровня и отвеса устанавливаются вертикали и горизонтали. Установку окон в оконные проемы необходимо выполнять, оставляя зазор 2 см -6 см. между оконным блоком и проемом.

Следующий этап – это закрепление оконных блоков в проёмах. Крепление окон в проемах, выполняют используя дюбели по газобетону, строительные шурупы (саморезы), гибкие оцинкованные анкерные пластины толщиной от 1,5 мм.

Угол изгиба анкерной пластины зависит от величины зазора между коробкой и проемом и подбирается по месту.

Выполнять крепление оконных блоков и анкерных пластин к стеновым проемам, используя гвозди не допустимо.

При заделке дюбелей в проемах для стен из газобетона используют безударную дрель (режим чистого сверления). Отверстия высверливаются глубиной большей анкеруемой части дюбеля на один диаметр самореза. Расстояние от края оконного проема не должно быть меньшим двукратной глубины анкеровки.

Конструкция узлов примыкания, конфигурация крепежных элементов, а также глубина расположения оконной коробки в проеме, не должны образовать мостики холода, которые в последствии будут являться причиной образования конденсата и увлажнения внутренних откосов. Узел примыкания должен выполнять отвод дождевой воды и конденсата наружу.

После закрепления оконного блока в проёме, можно приступать к герметизации окна. Материалы, при помощи которых выполняют монтажные зазоры, следует выбирать с учетом деформации стеновой конструкции.

Окно в газобетоне гермеизируется с помощью трехслойного монтажного шва.

Первый слой – наружный, гидроизолирующий. По всему периметру проема, наносят специальный клей-герметик, и к нему прикрепляют и разглаживают гидроизоляционную ленту, для защиты монтажного шва от атмосферных воздействий. Основные требования к наружному слою: водонепроницаемость и паропроницаемость, стойкость к температурным перепадам и ультрафиолету.

Второй центральный слой – теплоизоляционный. После того, как высохнет клей и загерметизирована наружная часть окна, выполняется центральный шов монтажного шва. Полость между проёмом и рамой заполняют монтажной пеной с низким коэффициентом расширения. Термическое сопротивление, находящееся в диапазоне параметров для стен и окон, обеспечивается именно центральным слоем монтажного шва.

Третий внутренний слой – паропроизоляционный. Внутренний слой устраивают по внутреннему контуру монтажного шва путем приклеивания пароизоляционной ленты, непрерывно, без разрывов и не проклеенных участков.

Материалы, с помощью которых выполняют монтажные швы, должны обладать долговечностью не менее 20-ти условных лет эксплуатации.

Установка окон в газобетон заканчивается монтажом оконных отливов. При монтаже отлива, зона примыкания к стене должна быть качественно загерметизирована. Под сливами рекомендуется устанавливать специальные прокладки (гасители), которые будут снижать шум от дождя. Свес отлива за поверхность наружной стены должен составлять 30 мм -40 мм.

• Этапы строительства из газобетона
• Штукатурка газобетона
• Изготовление перемычек над оконными и дверными проемами

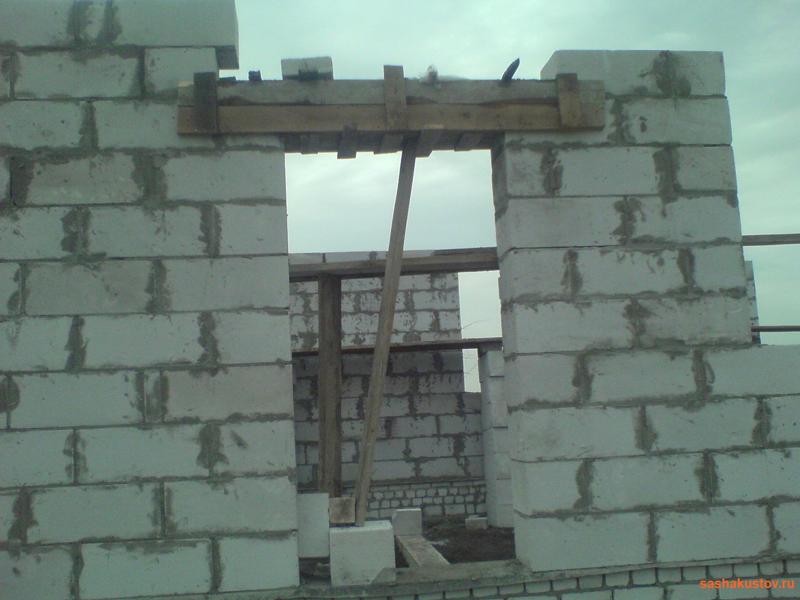

Оконные проемы в газобетонных домах

Оконные проемы в газобетонных домах

Оконный проём

Если при замене ваших старых окон на
металлопластиковые практически нет проблем, то
устанавливать окна в новых зданиях или домах могут
только квалифицированные специалисты.

разделы статьи

Монтаж оконного проёма

Оконные проемы в зданиях из кирпича

Монтаж оконных отливов

Монтаж подоконников

Оконные коробки

Оконные коробки в деревянных домах

Для того чтобы установить окна в только что построенных зданиях, понадобится большое количество различных строительных работ, которые смогут выполнить только профессионалы.

При установке металлопластиковых окон в газобетонных зданиях есть свои тонкости. Главной отличительной особенностью является то, что газобетонная кладка обычно шире, чем панели. Это и определяет ширину устанавливаемых подоконников и отливов.

Выступ этих элементов за плоскость стен не должен быть больше 2 см. Окна в доме нужно устанавливать так, чтобы они идеально совпадали с горизонтальным уровнем всех окон в соседних комнатах этажа, а центровка проводится по окнам, которые находятся на первом этаже.

Монтаж оконного проема с использованием
перемычек из газоблока:

1. Предварительно к верхней поверхности рамы по всему периметру крепится самоклеящаяся гидроизоляционная лента, а к внутренней стороне окна на раму приклеивается пароизоляционная лента.

2. Далее, оконный блок помещается в проём, и с помощью уровня и отвеса устанавливаются вертикали и горизонтали. Установку окон в оконные проемы необходимо выполнять, оставляя зазор 2 см — 6 см. между оконным блоком и проемом.

3. Следующий этап – это закрепление оконных блоков в проёмах. Крепление окон в проемах выполняют, используя дюбели по газобетону, строительные шурупы (саморезы), гибкие оцинкованные анкерные пластины толщиной от 1,5 мм.

4. Угол изгиба анкерной пластины зависит от величины зазора между коробкой и проемом и подбирается по месту.
5. Установка оконного проема заканчивается монтажом оконных отливов. При монтаже отлива, зона примыкания к стене должна быть качественно загерметизирована. Под сливами рекомендуется устанавливать специальные прокладки (гасители), которые будут снижать шум от дождя. Свес отлива за поверхность наружной стены должен составлять 30 мм — 40 мм.

Преимущества армированных перемычек

1. Очень прочное изделие

2. Материал имеет малый вес

3. Перемычки можно подобрать под любой размер газобетонных блоков

Как готовятся оконные проемы в зданиях из кирпича?
Штукатурка заглушин и откосов

В самом начале работ штукатурят весь периметр светового проема, после чего в верхней части устанавливается правило и выравнивается слой раствора. Нужно также помнить, что между сторонами откосов расстояние внутри здания должно быть немножко больше, чем между сторонами откоса снаружи. Сначала внизу устанавливается заглушина, а только потом заглушины устанавливаются сверху и по сторонам.

Монтаж оконных отливов

Оконные отливы могут быть каменными или бетонными, а также они могут быть изготовлены из листовой стали или пластиковых материалов. При монтаже отливов следует помнить, что они должны быть установлены под углом не меньше 8 градусов.

Монтаж подоконников

Технология установки подоконников не зависит от того, из какого материала они изготовлены. Изначально подоконник монтируется на клинья, с помощью которых регулируется вертикальное положение и высота, а затем зазор, который находится между откосами и подоконником запенивается монтажной пеной. Часто вместо пены монтажники используют раствор

Как правильно устанавливаются оконные
коробки?

При монтаже деревянных или металлопластиковых оконных коробок большой разницы нет. Соблюдаются одни и те же правила установки, могут использоваться только различные утеплительные материалы.

При монтаже оконных коробок надо соблюдать такие правила:

1. Нужно с большой точностью провести замеры оконных проемов, а в случае их неправильной формы, проемы нужно дополнительно подготовить.

2. Устанавливать оконную раму без стеклопакетов, створок и без штапиков.

3. Убрать профиль для соединения и вставить в проем оконную раму, при этом стоит тщательно проверить совпадают ли все размеры.

4. Отметить с наружной стороны оконной рамы ее расположение, а также стоит отметить место, где рама будет крепиться дюбелями.

5. Если возникает такая необходимость, то нужно дополнительно укрепить оконную раму, а также может понадобиться несколько дополнительных дюбелей, для более надежного крепления.

6. При просверливании отверстий в раме окна и в стене нужно следить за тем, чтобы они совпадали. После чего нужно закрепить дюбеля. При этом вы должны следить за тем, чтобы не нарушилась геометрия рамы.

7. После монтажа рамы все зазоры следует забить утеплителем и запенить монтажной пеной.

8. Для боковых щелей между проемом окна и рамой рекомендуется в качестве утеплителя и уплотнителя использовать бутовочный шнур, который сможет компенсировать все линейные расширения.

9. Провести монтаж отливов и подоконников, задуть монтажной пеной щели, а после этого проверить все горизонтальные положения и углы наклона.

10. Только после того как монтажная пена застынет, можно приступать к другим облицовочным финишным работам.

Установка оконных коробок в деревянных домах

Технология установки подоконников не зависит от того, из какого материала они изготовлены. Изначально подоконник монтируется на клинья, с помощью которых регулируется вертикальное положение и высота, а затем зазор, который находится между откосами и подоконником запенивается монтажной пеной. Часто вместо пены монтажники используют раствор

Разницей установки окон в деревянных и кирпичных домах является то, что в деревянных домах для установки окон используют окосячку, которая в дальнейшем препятствует деформации всей конструкции окна. Площадь устанавливаемого окна должна быть одинаковой с площадью косяков. Зазор, находящийся между проемом и рамой, не должен быть больше 3 см.

вернуться в раздел «элементы дома»

Детали конструкции — Автоклавный газобетон Aercon AAC

Загрузка…

Введение

You are here : Home / Техническая информация / Детали конструкции

Детали конструкции PDF

Панели пола и крыши

Секции пола и крыши

• Секция наружной стены с блоком AERCON
• Секция внутренней стены с блоком AERCON
• Секции с бетонной балкой
• Секции со стальной балкой
• Детали отверстий в панелях пола и крыши

Архитектурные детали

• Детали водостока, парапета и шпигата
• Детали светового люка и проходки трубы
• Потолок и механические детали

Ненесущие стеновые панели/соединения стеновых панелей

Горизонтальные ненесущие стеновые панели

• Деталь внутренней колонны
• Деталь парапета
• Деталь оконного проема
• Деталь дверного проема
• Деталь проема верхней двери
• Деталь угловой колонны
• Деталь внутренней колонны с канальным хомутом
• Детали угловой колонны
• Детали архитектурного оконного проема

Вертикальные ненесущие стеновые панели

• Деталь парапета
• Деталь промежуточной балки и оконного проема
• Деталь противопожарной стены

Детали фундамента

• Монолитная плита
• Монолитная плита с бетонным бордюром
• Стенка штока
• Стена ствола с бетонным бордюром

Соединения стеновых панелей

• Анкеры стеновых панелей

Несущие вертикальные стеновые панели

Несущие вертикальные стеновые панели

• Несущие вертикальные стеновые панели
• Секция стены с фермой крыши
• Секция стены с панелями крыши
• Высота стены у окна

Блоки и перемычки

Наружные стены

Одноэтажные стены

• Наружная стена с креплением в ядре
• Наружная стена с дверным проемом
• Наружная стена с оконным проемом

Двухэтажные стены

• Наружная стена со стальными балками
• Наружная стена с деревянными I-образными балками пола

Детали фундамента

• Монолитная плита с анкерным анкером
• Фундаментная стена с фундаментным анкером
• Существующая монолитная плита с эпоксидным анкером
• Монолитная плита с J-болтом

Электромонтаж/сантехника

Электромонтаж

• Штукатурка поверх электрики
• Гипсокартон на полосах обшивки электрооборудования
• Гипсокартон поверх электрики

Монтаж сантехники

• Сантехник Чейз

Секция шкафа

• Секция шкафа

Детали крепления

• Косяк наружной двери
• Косяк межкомнатной двери
• Оконный косяк
• Отделка салона
• Внутреннее соединение каркаса
• Косяк гаражных ворот

кладка — Можно ли установить окна в бетонный черновой проем без распорки?

спросил
9 лет, 4 месяца назад

Изменено
11 месяцев назад

Просмотрено
43к раз

Недавно я проделал две дырки в фундаменте и установил новые окна. Я выровнял свое отверстие деревянными шайбами ​​2×8 PT, которые прикрепил к кладке с помощью шурупов Tapcon. Затем я прикрепил фланец оконного гвоздя к деревянному кольцу. Все, казалось, работало нормально.

Теперь я хотел бы заменить некоторые другие окна в комнате (подвал). Существующие окна имеют разумный размер, но поскольку они представляют собой старую стальную раму, а рама очень тонкая, эффективная площадь окна очень близка к тому же размеру, что и отверстие в блочной стене. Если я буду следовать той же стратегии, что описана выше, то к тому времени, когда я добавлю деревянную доску и современное виниловое окно, эффективная площадь моего окна уменьшится примерно на 4,5 дюйма с каждой стороны! (1,5 дюйма для доски, 3 дюйма для оконная рама из винила). Полученное окно будет крошечным. Я ищу способ максимизировать окончательный размер окна, не вырезая больше ни одного блока.

Есть ли у кого-нибудь опыт крепления окна прямо к отверстию в каменной кладке без использования деревянного бруса? Что касается маленьких окон, я слышал, что люди, по сути, плавают окно в шероховатом (cmu) проеме с помощью пены для распыления — никаких гвоздей или шурупов! — но я немного сомневаюсь, стоит ли использовать этот вариант. ..

Для справки: я в Анкоридже, штат Аляска.

• окна
• кирпичная кладка
• бетонные блоки
• реконструкция

1

Просто замените новые окна вместо новой конструкции и используйте краны, чтобы закрепить окна по бокам. Конопатить снаружи хорошо, чтобы не допустить попадания воды. Фундамент также должен быть расположен вдали от окна, чтобы не допустить попадания воды.

8

Я работаю на Манхэттене, и окна постоянно так устанавливаются. Отломите фланец для гвоздей и прикрепите ленту к окну. Ремни можно закрепить еще дальше. Что касается уклона для отвода воды, как правило, в городе мы видим каменные подоконники со скосом для отвода, обычно это всего лишь угол от 5 до 8 градусов. Я бы сослался на ваши первоначальные условия.

Если у вас было стальное окно, и оно было в хорошем состоянии с исходной маркой, то, пока у вас есть прочный герметик, все будет в порядке. Окна подвала обычно засыпаны снегом и во время оттепели получают большое количество воды; Я бы порекомендовал окно тентового типа, так как оно будет намного лучше герметизировать и лучше справляться с проблемами воды, чем ползунок.

Не видя проблем, здесь, в Южной Флориде, установка Windows — это другой мир, но поставщик должен иметь возможность получить окно с равными ногами по сравнению с окном с фланцем. И да, для тапконов есть краевое расстояние, тем более в наших краях они должны вам подсказать в зависимости от диаметра тапкона. Надеюсь поможет

Все, что вам нужно, это прокладки и аэрозольная пена. Зашпаклевайте окно со всех четырех сторон угольником в проеме. Симы будут крепко держать окно, дать высохнуть монтажной пене, вынуть прокладки и заполнить отверстия монтажной пеной. Не используйте круглый опорный стержень и поместите его вокруг всех четырех сторон снаружи, а затем прикрепите окно к бетону опорным стержнем, предотвращая трехстороннее уплотнение или прикрепление уплотнения. Одна только распыляемая пена может выдержать боковой ветер со скоростью 150 миль в час, что на 25 миль в час больше, чем просто шурупы.

2

Я бы посоветовал использовать пену для дверей и окон, чтобы закрыть зазор вокруг окна, потому что она гибкая и не оказывает давления на раму в процессе отверждения. Пена приклеивается к раме окна и к окружающей кладке или бетону.

Если это бетонный фундамент и вы хотите закрепить его непосредственно в бетоне без оконного упора, вам понадобится анкерный болт для бетона.

Вам необходимо заказать винт нужной длины.

Шуруп должен быть заглублен в бетон примерно на 3/4–1 дюйм.

Вы берете глубину заделки и добавляете толщину того, что вы крепите, чтобы получить длину винта, который вы хотите заказать.

Если вы используете, например, Tap-Con диаметром 3/16 дюйма, вам нужно будет заказать сверло по камню 5/32 дюйма, чтобы просверлить направляющее отверстие.
