Установка окон в газобетон. Окно в газобетоне

Установка окон в газобетон выполняется с учетом ряда свойств и особенностей ячеистых бетонов. Конструкционная прочность оконных проемов в газобетоне обеспечивается уже в процессе кладки стен. Для этого армируется ряд блоков под окнами и опорная зона для перемычек. Оконные проемы бывают с четвертью или без четверти.

Оконной четвертью или четвертью оконного проема называется выступ части наружной стены, шириной 3 см. -4 см. Название получилось, от того, что 3-х сантиметровый выступ является шириной четверти кирпича, которую, в строительстве обычно принято делать выступом для оконных проемов.

Конструкция проемов зависит от оконных перемычек. К примеру, если перемычки изготавливались с использованием U-блоков по всей ширине стены, проемы не имеют четвертей. При отсутствии оконном проеме четверти, можно устраивать фальш четверть (к примеру, использовать уголок из атмосферостойких полимер. материалов). С этой же целью можно применять нащельники, не используя герметизацию мест их стыковки с оконной коробкой или стеновым проемом.

Четверти в проемах газобетонных стен можно выполнять путем приклеивания кусочков газобетона с помощью клеевого раствора. Усилить узел можно с помощью уголков, которые закрываются штукатуркой.

Установка окон

Перед монтажом оконного блока в проеме, к наружной поверхности рамы по всему периметру крепится самоклеящаяся гидроизоляционная лента, а к внутренней стороне окна на раму приклеивается пароизоляционная лента.

Далее оконный блок помещается в проём, и с помощью уровня и отвеса устанавливаются вертикали и горизонтали. Установку окон в оконные проемы необходимо выполнять, оставляя зазор 2 см -6 см. между оконным блоком и проемом.

Следующий этап – это закрепление оконных блоков в проёмах. Крепление окон в проемах, выполняют используя дюбели по газобетону, строительные шурупы (саморезы), гибкие оцинкованные анкерные пластины толщиной от 1,5 мм.

Угол изгиба анкерной пластины зависит от величины зазора между коробкой и проемом и подбирается по месту.

Выполнять крепление оконных блоков и анкерных пластин к стеновым проемам, используя гвозди не допустимо.

При заделке дюбелей в проемах для стен из газобетона используют безударную дрель (режим чистого сверления). Отверстия высверливаются глубиной большей анкеруемой части дюбеля на один диаметр самореза. Расстояние от края оконного проема не должно быть меньшим двукратной глубины анкеровки.

Конструкция узлов примыкания, конфигурация крепежных элементов, а также глубина расположения оконной коробки в проеме, не должны образовать мостики холода, которые в последствии будут являться причиной образования конденсата и увлажнения внутренних откосов. Узел примыкания должен выполнять отвод дождевой воды и конденсата наружу.

После закрепления оконного блока в проёме, можно приступать к герметизации окна. Материалы, при помощи которых выполняют монтажные зазоры, следует выбирать с учетом деформации стеновой конструкции.

Окно в газобетоне гермеизируется с помощью трехслойного монтажного шва.

Первый слой – наружный, гидроизолирующий. По всему периметру проема, наносят специальный клей-герметик, и к нему прикрепляют и разглаживают гидроизоляционную ленту, для защиты монтажного шва от атмосферных воздействий. Основные требования к наружному слою: водонепроницаемость и паропроницаемость, стойкость к температурным перепадам и ультрафиолету.

Второй центральный слой – теплоизоляционный. После того, как высохнет клей и загерметизирована наружная часть окна, выполняется центральный шов монтажного шва. Полость между проёмом и рамой заполняют монтажной пеной с низким коэффициентом расширения. Термическое сопротивление, находящееся в диапазоне параметров для стен и окон, обеспечивается именно центральным слоем монтажного шва.

Третий внутренний слой – паропроизоляционный. Внутренний слой устраивают по внутреннему контуру монтажного шва путем приклеивания пароизоляционной ленты, непрерывно, без разрывов и не проклеенных участков.

Материалы, с помощью которых выполняют монтажные швы, должны обладать долговечностью не менее 20-ти условных лет эксплуатации.

Установка окон в газобетон заканчивается монтажом оконных отливов. При монтаже отлива, зона примыкания к стене должна быть качественно загерметизирована. Под сливами рекомендуется устанавливать специальные прокладки (гасители), которые будут снижать шум от дождя. Свес отлива за поверхность наружной стены должен составлять 30 мм -40 мм.

• Этапы строительства из газобетона
• Штукатурка газобетона
• Изготовление перемычек над оконными и дверными проемами

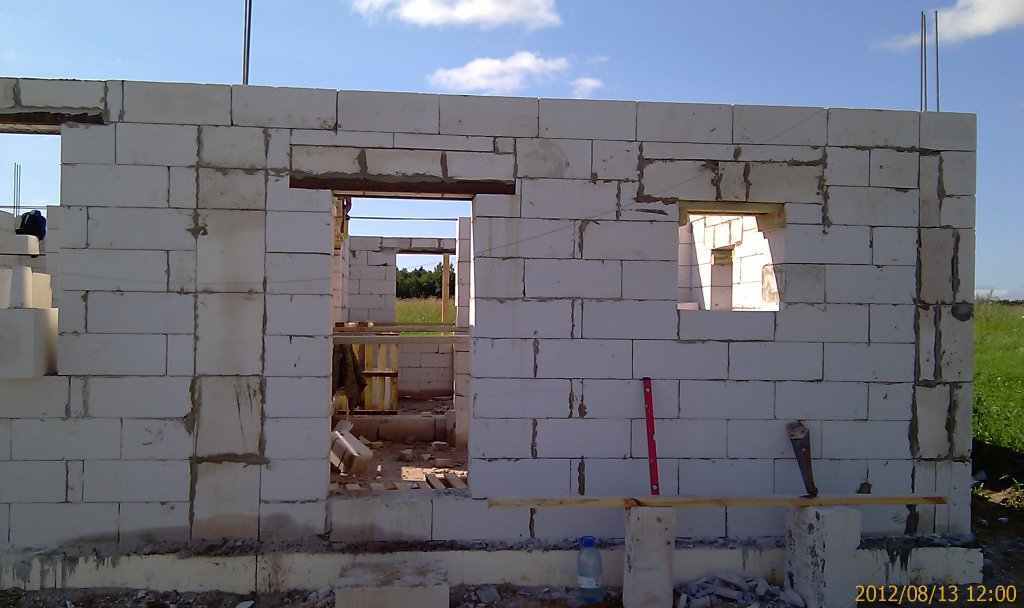

Оконные проемы в газобетонных домах

Оконные проемы в газобетонных домах

Оконный проём

Если при замене ваших старых окон на
металлопластиковые практически нет проблем, то
устанавливать окна в новых зданиях или домах могут
только квалифицированные специалисты.

разделы статьи

Монтаж оконного проёма

Оконные проемы в зданиях из кирпича

Монтаж оконных отливов

Монтаж подоконников

Оконные коробки

Оконные коробки в деревянных домах

Для того чтобы установить окна в только что построенных зданиях, понадобится большое количество различных строительных работ, которые смогут выполнить только профессионалы.

При установке металлопластиковых окон в газобетонных зданиях есть свои тонкости. Главной отличительной особенностью является то, что газобетонная кладка обычно шире, чем панели. Это и определяет ширину устанавливаемых подоконников и отливов.

Выступ этих элементов за плоскость стен не должен быть больше 2 см. Окна в доме нужно устанавливать так, чтобы они идеально совпадали с горизонтальным уровнем всех окон в соседних комнатах этажа, а центровка проводится по окнам, которые находятся на первом этаже.

Монтаж оконного проема с использованием
перемычек из газоблока:

1. Предварительно к верхней поверхности рамы по всему периметру крепится самоклеящаяся гидроизоляционная лента, а к внутренней стороне окна на раму приклеивается пароизоляционная лента.

2. Далее, оконный блок помещается в проём, и с помощью уровня и отвеса устанавливаются вертикали и горизонтали. Установку окон в оконные проемы необходимо выполнять, оставляя зазор 2 см — 6 см. между оконным блоком и проемом.

3. Следующий этап – это закрепление оконных блоков в проёмах. Крепление окон в проемах выполняют, используя дюбели по газобетону, строительные шурупы (саморезы), гибкие оцинкованные анкерные пластины толщиной от 1,5 мм.

4. Угол изгиба анкерной пластины зависит от величины зазора между коробкой и проемом и подбирается по месту.
5. Установка оконного проема заканчивается монтажом оконных отливов. При монтаже отлива, зона примыкания к стене должна быть качественно загерметизирована. Под сливами рекомендуется устанавливать специальные прокладки (гасители), которые будут снижать шум от дождя. Свес отлива за поверхность наружной стены должен составлять 30 мм — 40 мм.

Преимущества армированных перемычек

1. Очень прочное изделие

2. Материал имеет малый вес

3. Перемычки можно подобрать под любой размер газобетонных блоков

Как готовятся оконные проемы в зданиях из кирпича?
Штукатурка заглушин и откосов

В самом начале работ штукатурят весь периметр светового проема, после чего в верхней части устанавливается правило и выравнивается слой раствора. Нужно также помнить, что между сторонами откосов расстояние внутри здания должно быть немножко больше, чем между сторонами откоса снаружи. Сначала внизу устанавливается заглушина, а только потом заглушины устанавливаются сверху и по сторонам.

Монтаж оконных отливов

Оконные отливы могут быть каменными или бетонными, а также они могут быть изготовлены из листовой стали или пластиковых материалов. При монтаже отливов следует помнить, что они должны быть установлены под углом не меньше 8 градусов.

Монтаж подоконников

Технология установки подоконников не зависит от того, из какого материала они изготовлены. Изначально подоконник монтируется на клинья, с помощью которых регулируется вертикальное положение и высота, а затем зазор, который находится между откосами и подоконником запенивается монтажной пеной. Часто вместо пены монтажники используют раствор

Как правильно устанавливаются оконные
коробки?

При монтаже деревянных или металлопластиковых оконных коробок большой разницы нет. Соблюдаются одни и те же правила установки, могут использоваться только различные утеплительные материалы.

При монтаже оконных коробок надо соблюдать такие правила:

1. Нужно с большой точностью провести замеры оконных проемов, а в случае их неправильной формы, проемы нужно дополнительно подготовить.

2. Устанавливать оконную раму без стеклопакетов, створок и без штапиков.

3. Убрать профиль для соединения и вставить в проем оконную раму, при этом стоит тщательно проверить совпадают ли все размеры.

4. Отметить с наружной стороны оконной рамы ее расположение, а также стоит отметить место, где рама будет крепиться дюбелями.

5. Если возникает такая необходимость, то нужно дополнительно укрепить оконную раму, а также может понадобиться несколько дополнительных дюбелей, для более надежного крепления.

6. При просверливании отверстий в раме окна и в стене нужно следить за тем, чтобы они совпадали. После чего нужно закрепить дюбеля. При этом вы должны следить за тем, чтобы не нарушилась геометрия рамы.

7. После монтажа рамы все зазоры следует забить утеплителем и запенить монтажной пеной.

8. Для боковых щелей между проемом окна и рамой рекомендуется в качестве утеплителя и уплотнителя использовать бутовочный шнур, который сможет компенсировать все линейные расширения.

9. Провести монтаж отливов и подоконников, задуть монтажной пеной щели, а после этого проверить все горизонтальные положения и углы наклона.

10. Только после того как монтажная пена застынет, можно приступать к другим облицовочным финишным работам.

Установка оконных коробок в деревянных домах

Технология установки подоконников не зависит от того, из какого материала они изготовлены. Изначально подоконник монтируется на клинья, с помощью которых регулируется вертикальное положение и высота, а затем зазор, который находится между откосами и подоконником запенивается монтажной пеной. Часто вместо пены монтажники используют раствор

Разницей установки окон в деревянных и кирпичных домах является то, что в деревянных домах для установки окон используют окосячку, которая в дальнейшем препятствует деформации всей конструкции окна. Площадь устанавливаемого окна должна быть одинаковой с площадью косяков. Зазор, находящийся между проемом и рамой, не должен быть больше 3 см.

вернуться в раздел «элементы дома»

Преимущества автоклавного ячеистого бетона – личный опыт

Предыстория

В середине 1990-х годов два ведущих производителя газобетонных блоков в Европе, Hebel и Ytong, построили заводы в США, надеясь расширить рынок здесь. Компании изо всех сил пытались проникнуть в отрасль, в которой доминирует деревянное каркасное строительство, однако им не помогло то, что эти компании сосредоточили хотя бы часть своих маркетинговых усилий на недостатках своего конкурента, а не на рекламе преимуществ газобетона. вообще.

Появились и другие попытки создать автогаз с использованием летучей золы, отходов электростанций, но эти инициативы провалились. В 2002 году компания Aercon Industries, LLC приобрела завод Ytong в Хейнс-Сити, штат Флорида, и в настоящее время компания является единственным производителем сборных железобетонных изделий из газобетона в США.

Совершенно другая строительная система

В строительстве из газобетона большинство блоков сплошные и однородные, но некоторые обычно заказывают с круглыми сердечниками диаметром примерно 3,5 дюйма (90 мм). Путем выравнивания этих стержней по углам здания и у оконных и дверных проемов создаются непрерывные вертикальные каналы, в которые укладывается стальная арматура и заливается бетонный раствор. В верхней части стены используются специальные U-образные блоки, которые создают непрерывный канал или желоб, в который помещается арматура и заливается бетон, создавая структурную связующую балку.

Строительство из газобетонных блоков сильно отличается от строительства из стандартных пустотелых бетонных блоков. Начиная с ровного основания, тонкий раствор наносится с помощью специального зубчатого шпателя, в который помещается ложка раствора. Конец соседнего блока также смазывается раствором. Затем блок устанавливается на место и забивается резиновым молотком. Интересно, что Леви сказал мне, что каменщикам тяжело работать с газобетоном, потому что он сильно отличается от укладки бетонных блоков. «С ним намного легче работать, — сказал он, — но каменщикам трудно адаптироваться». Леви, построивший два дома из газобетона, говорит, что плотникам часто с этим легче, чем каменщикам.

Поскольку газобетон довольно мягкий и рыхлый, его необходимо защищать как внутри, так и снаружи. Можно использовать широкий спектр наружной отделки, в том числе обычную цементную штукатурку, акриловую штукатурку (Система внешней изоляции и отделки — EIFS), кирпич, а также деревянный или фиброцементный сайдинг поверх обшивки для создания детали защиты от дождя (воздушное пространство за сайдингом, которое сводит к минимуму миграцию влаги в сборку стены). При добавлении внешней изоляции детализация несколько сложнее, но важна в холодном климате.

При внутренней отделке некоторые строители используют штукатурку (цементную, гипсовую или известковую), в то время как другие создают пазы для электропроводки с деревянным или стальным каркасом и устанавливают обычный гипсовый гипсокартон.

В дополнение к блокам стандартных размеров, AAC доступен в широком ассортименте сборных панелей, которые производятся со стальным армированием для удовлетворения конкретных потребностей. Aercon производит конструкционные перемычки, которые могут перекрывать дверные и оконные проемы шириной до 18 футов (около 5,5 м), в зависимости от расчетов нагрузки для конкретного проекта. Усиленные, взаимосвязанные панели стен, пола и крыши обычно имеют ширину 24 дюйма (около 61 см) и длину до 20 футов (около 6,1 м).

Установка перемычки из газобетона

Почему газобетон может быть идеальным материалом для устойчивых зданий

Уязвимости, с которыми мы сталкиваемся сегодня, значительны, и с изменением климата эта уязвимость почти наверняка возрастет. Штормы становятся все более экстремальными, наводнения – более частыми, лесные пожары – более частыми, термиты – более распространенными. Во многих местах стандартная конструкция с деревянным каркасом просто больше не имеет смысла.

AAC не может решить все наши проблемы, но может помочь. Ниже я описываю, как свойства и характеристики газобетона делают его таким хорошим материалом для устойчивого строительства.

Огнеупорный газобетон

Едва ли нужно напоминать, что лесные пожары сегодня вызывают все большую озабоченность. В Калифорнии самым разрушительным пожаром в истории штата стал так называемый Camp Fire в 2018 году, хотя пять крупнейших пожаров в истории штата произошли в 2020 году, когда сгорело более 4 миллионов акров (1,6 миллиона га). В Колорадо все три крупнейших лесных пожара в истории штата произошли в 2020 году. Другие штаты, в которых в 2020 году произошли серьезные лесные пожары, включают Орегон, Айдахо, Вайоминг и Юту.

AAC — негорючий материал. При отделке снаружи цементной штукатуркой или фиброцементным сайдингом система может помочь предотвратить возгорание конструкции. Стандартные стены из газобетонных блоков толщиной четыре дюйма и более, а также панели стен, пола и крыши толщиной шесть дюймов и более обеспечивают минимальную 4-часовую огнестойкость в соответствии со стандартами испытаний UL-U919, U920 и K909.

Согласно Aercon, уникальным свойством AAC является то, что он содержит воду в кристаллической форме, которая действует как теплоотвод; при нагревании эта вода образует пар, который выходит через пористую структуру газобетона, не вызывая растрескивания поверхности. Даже когда газобетон не используется в качестве конструкционной строительной системы, этот материал часто используется в качестве интерьер  противопожарные перегородки в таунхаусах, квартирах и других многоквартирных домах. Компания предлагает подробные спецификации для огнестойких соединительных систем, проходок и других монтажных деталей.

Короче говоря, если бы я сегодня строил в Калифорнии, Колорадо или других пожароопасных местах, я бы предпочел газобетон.

Кольцевая балка, включая арматуру Деревянные фермы крыши с выступом

Газобетон как строительная система для мест, подверженных наводнениям

Ни для кого не секрет, что риск наводнений увеличивается по мере потепления климата. В прибрежных районах повышение уровня моря увеличивает частоту наводнений, вызванных штормовыми нагонами. Более интенсивные осадки почти во всех частях США приводят к более частым наводнениям — как в прибрежных районах, как мы видели во время урагана «Майкл» в Хьюстоне в 2017 году, так и во внутренних районах, как мы видели в моем родном штате Вермонт во время тропического шторма. Ирэн в 2011 году. В 2020 году на Соединенные Штаты обрушился рекордный 31 названный тропический шторм, шесть из которых стали сильными штормами (категории 3 или выше), в результате чего погибло 430 человек.

В первую очередь следует избегать строительства в районах, подверженных наводнениям или подверженных риску из-за повышения уровня моря. Избегать строительных площадок в пределах 500-летней зоны затопления теперь имеет смысл — выходить далеко за пределы 100-летней зоны затопления, которую Федеральное агентство по чрезвычайным ситуациям (FEMA) обычно рекомендует избегать. По мере того, как прогнозы повышения уровня моря увеличиваются, становится все более целесообразным даже превышение отметок за 500 лет затопления.

Тем не менее, рекомендуется строить из материала, который может намокнуть и высохнуть. Это еще одна прелесть AAC. Материал будет впитывать влагу, но, следуя рекомендациям производителя по обработке поверхности, он высохнет без долговременных повреждений. Фактически, монолитный материал может хорошо работать в качестве сезонного буфера влаги, поглощая влагу летом с более высокой относительной влажностью, а затем выделяя эту влагу в более сухие зимние месяцы.

Согласно информации о продукте от Aercon, «материал AAC не имеет взаимосвязанной пористости, поэтому капиллярное действие быстро нарушается, и влага не может продолжать «втягиваться» очень глубоко в материал. Затрагивается только материал у поверхности, непосредственно контактирующий с водой».

Кроме того, газобетон полностью неорганический, поэтому нет ничего, что может разлагаться от влаги, и нет источника пищи для плесени и грибка, хотя, когда газобетон намокает, важно, чтобы он мог высохнуть. Это включает в себя проектирование сборок AAC с потенциалом сушки снаружи, внутри или и там, и там. В некоторых ситуациях, когда ожидается контакт с внешней влагой, например, в местах, подверженных наводнениям, может иметь смысл использовать гидроизоляционный или гидроизоляционный слой на внешней стороне, но в таких случаях чрезвычайно важно, чтобы сборка могла высохнуть до интерьер. Для обеспечения надлежащей детализации следует проконсультироваться со специалистом по строительным наукам.

Минеральные или гипсовые штукатурки рекомендуются в качестве внутренней отделки – избегайте гипсокартона с бумажным покрытием, когда возможно затопление. Снаружи используйте либо неорганическую штукатурку, либо детали от дождя с обвязкой и накладным сайдингом — например, фиброцементом, деревом или терракотой. (Для пожаробезопасных сборок следует избегать использования деревянного сайдинга.) С гипсовыми и штукатурными покрытиями можно использовать интегральные пигменты для удовлетворения архитектурных потребностей.

Окно запечатано до того, как штукатурка покрыла зажимыСамый первый сертифицированный пассивный дом дом AAC в Вудстоке, Нью-Йорк, США

Газобетон и ветровая нагрузка

При правильном армировании газобетон может обеспечить высокую степень ветроустойчивости. Большая часть этой прочности обеспечивается за счет усиленных вертикальных, заполненных цементным раствором сердечников и связующих балок. Блок с сердечником должен быть указан при заказе газобетона, поэтому важно заранее определить структурные требования, с которыми производитель должен быть в состоянии помочь.

Взаимосвязанные панели стен, крыши и пола из газобетона имеют соответствующую толщину и стальную арматуру для удовлетворения конкретных требований к конструкции. Работая с производителем и/или инженером-строителем, можно достичь практически любого уровня структурных требований. Учитывая прогнозы более сильных штормов в будущем, может иметь смысл выйти за рамки минимальных рекомендуемых структурных конструкций с AAC или любой другой строительной системой в этом отношении.

AAC и насекомые

Мы мало слышим о насекомых в дискуссиях о последствиях изменения климата, но это, вероятно, изменится. Ареалы термитов простираются на север. Во многих тропических регионах, таких как Гавайи, строительство из стандартной древесины сегодня становится все более редким явлением, особенно из-за формозских термитов. Если используется деревянный каркас, это должна быть обработанная древесина для защиты от повреждения термитами, а обработанная древесина несет в себе ряд опасностей для окружающей среды и здоровья. Ограничения для деревянного каркасного строительства, характерные для тропических регионов, будут все чаще проявляться в континентальной части США по мере потепления климата.

AAC представляет собой альтернативу деревянному каркасному строительству в районах, где ожидается повреждение термитами или может ожидаться в будущем. В то время как Дэниел Леви использовал деревянный каркас для внутренних перегородок в северной части штата Нью-Йорк, в местах, где риск термитов высок, можно использовать более тонкие блоки или панели из газобетона для внутренних , а также наружных стен.

Внутренний вид – большие окна и двери обеспечивают яркий интерьер

AAC и пассивная живучесть

Пассивная живучесть стала критерием проектирования после урагана Катрина, когда ураган вызвал длительные отключения электроэнергии. Совсем недавно калифорнийские коммунальные компании активно отключали электроэнергию для миллионов клиентов в периоды крайней пожароопасности, а в феврале 2021 года значительная часть юга США потеряла электроэнергию из-за зимних штормов.

Идея состоит в том, что здания должны проектироваться с высокоизолированными внешними оболочками и пассивными конструктивными элементами, чтобы в них сохранялись условия для проживания в случае отключения электроэнергии. Сам по себе газобетон не обеспечивает достаточно высокого уровня изоляции в более холодных регионах Северной Америки, чтобы удовлетворить этому критерию, хотя сборки газобетона, как правило, очень герметичны.

Для обеспечения пассивной живучести рекомендуется добавление внешней изоляции. Для дома AAC в Вудстоке, штат Нью-Йорк, в котором мы остановились, Леви установил шесть дюймов жесткой минеральной ваты (продукт Rockwool’s ComfortBoard, плотность которого составляет 8 фунтов на кубический фут). С монолитными стенами AAC толщиной 8 дюймов и жесткой минеральной ватой толщиной шесть дюймов стены Леви обеспечивают около R-35 с очень минимальным тепловым мостом.

Кроме того, газобетон с изоляцией снаружи обеспечивает большую тепловую массу внутри изолированной оболочки. Это помогает поддерживать обитаемую температуру во время отключения электроэнергии или потери топлива для отопления. В сочетании с пассивным солнечным дизайном (таким как окна, выходящие на юг, затенение и естественная вентиляция) эта тепловая масса может обеспечить безопасность такого здания в течение длительного времени без дополнительной энергии.

Другие соображения по поводу газобетона

Наряду с описанными выше преимуществами упругости газобетона, этот материал также обеспечивает отличные акустические характеристики, особенно в сборках, включающих другие компоненты, такие как изоляционный слой или кирпичная обшивка.

Материал хорошо подходит для людей с химической чувствительностью. У Леви был постоянный арендатор в квартире над его гаражом, который не мог оставаться здоровым в обычных домах; она была продана за преимущества материала. Для применений, где существует острая химическая чувствительность, может потребоваться внутренняя отделка цементом, известью или гипсовой штукатуркой, а не акриловыми покрытиями.

Самым большим недостатком газобетона может быть отсутствие знакомства с ним в строительной отрасли Северной Америки. Строители и подрядчики очень консервативны и устойчивы к новым или незнакомым материалам. Другим недостатком является необходимость в слое изоляции в большинстве климатических условий Северной Америки, хотя существует немецкий продукт AAC, который может стать доступным здесь с прослоенным слоем AAC с более низкой плотностью (более высоким значением R) в центре.

Готовый дом из газобетона – солнечные панели на крыше обеспечивают максимальную энергоэффективность

Заключительные мысли

Впервые я написал о газобетонном бетоне в середине 1990-х годов в журнале Environmental Building News. Многие из нас тогда, в том числе европейские производители, которые построили заводы по производству газобетона, думали, что это приживется и получит значительную долю рынка, но этого не произошло. Учитывая растущий сегодня интерес к устойчивости, я считаю, что у AAC блестящие перспективы; наконец, он мог бы стать обычным строительным материалом здесь.

Даниэль Леви, консультирующий по вопросам строительства газобетона и пассивного дома, поделился со мной своим энтузиазмом по поводу газобетона. «Я видел слишком много деревянных каркасных зданий, поврежденных влагой, термитами или другими насекомыми, сверлящими дерево, огнем, гнилью и плесенью», — сказал он мне. «АГБ выглядит как бетон, но легко режется деревообрабатывающими инструментами, поэтому я считаю, что он предлагает лучшее из всех миров».
