Оконные клапаны вентиляционные

ПРИТОЧНЫЙ КЛИМАТИЧЕСКИЙ КЛАПАН — Доступное решение
проблем воздухообмена

Для чего нужен оконный климатический приточный клапан?

Оконный приточный клапан устраняет последствия высокой герметичности окон ПВХ, сохраняя при этом все их достоинства. Помимо предотвращения выпадения конденсата на поверхностях стеклопакетов, оконный приточный вентиляционный клапан поддерживает благоприятный микроклимат в помещении. Так, например, при закрытых окнах в спальне, он полностью устраняет ощущение духоты во время сна.

Почему же не использовать щелевое проветривание?

Щелевое проветривание подразумевает контроль, а приточный климатический клапан работает автоматически и непрерывно. Помимо этого щелевое проветривание имеет массу недостатков: возникновение сквозняков, резкие перепады температур, проникновение уличного шума и т.п.. Известны случаи, когда окно установленное на щелевое проветривание зимой, обледенело по периметру щели, по причине резкого понижения температуры в ночное время и закрыть его не представлялось возможным.

Зачем нужен оконный климатический клапан летом?

Уходя на работу, оставляя окно открытым, снижается безопасность жилья, происходит попадание пыли, влаги во время дождя, проникновение насекомых. При закрытых окнах без оконного приточного клапана в помещении происходит накопление вредных испарений от лакированных, окрашенных, синтетических поверхностей, особенно после ремонта. Однако необходимо понимать, что эффективность работы любых пассивных приточных устройства, принцип работы которых основан на разнице давлений внутри и снаружи помещения, является максимальным в осенне-зимний период времени, когда перепад давлений (тяга) имеет наибольшую разницу. В теплый период времени, перепад давлений имеет минимальную разницу, соответственно и эффективность минимальна. Зачастую летом, даже при открытых окнах, когда на улице полный штиль, в помещении остается душно. Помимо этого, тяга, которая создается за счет разницы давлений, зависит от массы различных внешних факторов: место расположения дома, высота помещения, наличие или отсутствие различных климатических явлений и т. п.

Можно ли обойтись без оконного вентиляционного клапана?

Некоторые компании, предлагающие окна ПВХ, рекомендуют проветривать помещение до 4-х раз в день по 15 минут, что является в некоторых случаях невозможным или крайне неудобным. В помещениях с газовыми плитами особенно опасно отсутствие поступления кислорода, т.к. повышается вероятность затухания газовой горелки. Наличие оконного приточного клапана позволяет в большинстве случаях отказаться от принудительного проветривания, особенно зимой.

Не станет ли холодно в квартире из-за притока холодного воздуха зимой?

При нормальной работе системы отопления — нет. Нормируемая воздухопроницаемость окна ПВХ оборудованного климатическим клапаном ограничена СНИП 23-02-2003 «ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ » с целью предотвращения понижения температуры в помещении ниже нормативной в холодное время года и должна составлять не более 5,0 кг./м.кв. ч. Таким образом, воздухопроницаемость климатических клапанов позволяет полностью обновить воздух в помещении за 6-8 часов, без нарушения требований по теплозащите, исключая потери тепловой энергии.

Зачем нужен оконный климатический клапан, если есть кондиционер?

Большинство кондиционеров не обеспечивают приток свежего воздуха. Принцип их работы основан на том, что воздух забирается из помещения, проходит через систему фильтров, охлаждается либо подогревается и опять подается в помещение. Таким образом, работа кондиционера не обеспечивает необходимый воздухообмен.

Насколько эффективен приточный оконный клапан?

Эффективность приточных оконных клапанов подтверждена отзывами клиентов, в том числе из регионов с суровым климатом. При правильной установке и работающей вытяжке во всех случаях отмечается существенное снижение количества случаев выпадения конденсата.

Может ли оконный климатический клапан замерзнуть зимой?

При условии правильного монтажа это исключено, даже при сильном морозе по причине того, что путь прохождения воздуха достаточно большой, и небольшой объем проходящего воздуха успевает подогреться. Направление движения воздуха постоянно (с улицы в помещение), т.е. через приточный оконный клапан проходит менее влажный воздух с улицы, что также исключает обмерзание.

Высока ли стоимость оконного климатического клапана?

Как правило, все приточные климатические клапаны (системы самовентиляции) имеют простую конструкцию. Вследствие этого их стоимость относительно более сложных и дорогих систем вентиляции не высока. А относительно стоимости пластикового окна она не значительна.

Клапаны Air-Box серии Standart предназначены для самовентиляции оконных конструкции согласно рекомендациям ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей» (п. 5.1.3) с целью снижения влажности, улучшения микроклимата в помещении и предотвращения вероятности выпадения конденсата.

Производительность при 10 Па — до 5м.куб./час
Способ регулировки — автоматически
Способ монтажа — в фальц рамы, без фрезеровки

Комплектация климатического клапана Air-Box Standart:
Клапан №1 — 1шт.
Клапан №2 — 1шт.
Уплотнитель №1 245мм — 1шт.
Уплотнитель №2 300мм — 1шт.
Саморезы 3,5мм — 4шт.
Упаковка — пакет 1шт.

Принцип работы климатического клапана Air-Box Standart
(основан на общеизвестных физических принципах)

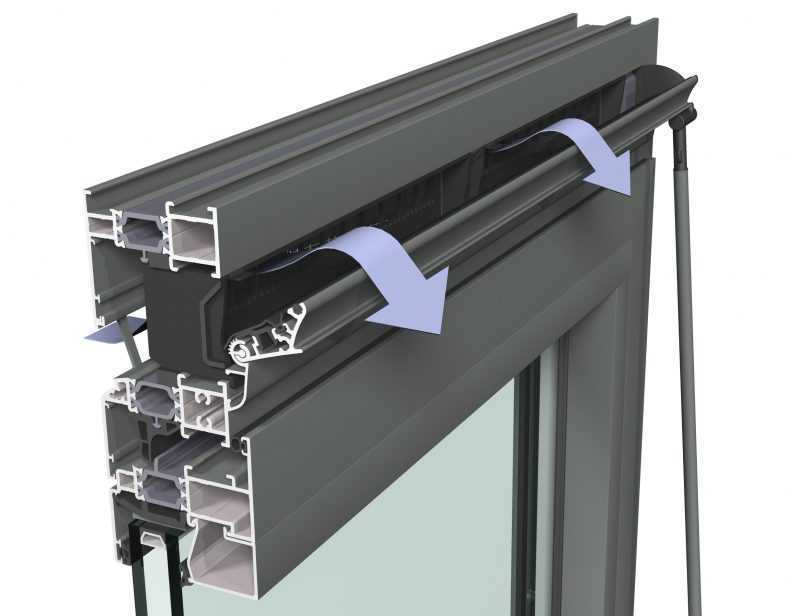

Свежий воздух попадает в канал между рамой и створкой в местах замены фрагментов типовых уплотнителей на специальные (см. рис. 1).
По мере прохождения вверх по каналу, воздух подогревается за счет теплообмена с окном, что не приводит к обледенению устройства в холодное время года.
Затем через систему клапанов, установленную в верхней части рамы, примыкающей к створке окна, воздух попадает в помещение (см. рис. 1)
Регулирование прохождения потока воздуха осуществляется с помощью подвижных заслонок (см. рис. 2).
По мере усиления ветра, заслонки прикрываются, сокращая поступление воздуха в помещение, либо закрываются полностью, прекращая поступление воздуха, тем самым исключая возможность возникновения сквозняков.
За счет разной калибровки заслонок, срабатывание происходит при определенном воздушном потоке, обеспечивая плавное регулирование притока воздуха.

СКАЧАТЬ ИНСТРУКЦИЮ ПО МОНТАЖУ PDF

СОВМЕСТИМОСТЬ С ПРОФИЛЬНЫМИ СИСТЕМАМИ PDF

ЗАКАЗАТЬ ПРИТОЧНЫЙ КЛАПАН

• Заказать приточный клапан

Приточные клапаны оконные

Категории товаров

Все товары

• Приточные клапаны оконные
• Приточные клапаны стеновые

Приточные клапаны для окон Air-In® Chameleon | Air-In®

Новый оконный приточный клапан Air-In® Chameleon представляет собой сложный финский приточный клапан и устройство для рекуперации тепла. При рекуперации тепла приточный воздух нагревается до 20°С. В солнечные дни начиная с февраля КПД может достигать 1000 Вт.

Новый клапан Air-In® Chameleon обладает свойствами, ранее не встречавшимися у клапанов. Например, фильтр обновленного клапана Chameleon можно легко заменить без инструментов.

Помимо пожеланий жителей, максимально соблюдаются экологические требования и используется бесплатная солнечная энергия. Air-In® Chameleon повышает энергоэффективность и энергоэффективность квартир, обеспечивая значительную экономию затрат на отопление.

Комфортное проживание с экономией энергии

• По расчетам клапан окупается всего за год
• Значительно улучшает Коэффициент U окна (РТЭ 3901/05, бюллетень ВТТ 2329)
• Обеспечивает значительную  экономию затрат на электроэнергию по сравнению с традиционными решениями
• Создает среду без сквозняков так как воздух значительно нагревается в оконном промежутке
• Благодаря эффективной фильтрации и предварительному нагреву качество воздуха в помещении улучшается
• Воздух нагревается за счет рекуперации потерянного тепла до 20°C – и тем более в солнечный день; КПД до 1 кВт
• Эффективно предотвращает обратный поток воздуха
• Используя расчет компенсации, экономия энергии может быть использована также в новых домах
• Подходит как для новых окон , так и для ремонта

Дополнительные свойства

Простота обслуживания

Новая запатентованная базовая часть, позволяющая снимать клапан без инструментов для замены клапана , например. Старый фильтр удаляется, новый запрессовывается на место, а клапан просто прижимается к основанию в окне.

Дополнительная ручная регулировка автоматического закрывающего устройства

Дополнительная ручная регулировка автоматического закрывающего устройства позволяет регулировать направление и выброс воздушной струи или направление струи влево или вправо. Когда планка отрегулирована вверх, скорость воздушной струи уменьшается. Когда планка отрегулирована вниз, скорость воздушной струи и бросок увеличиваются. Клапан закрывается легким нажатием на концы стержня.

Сотовый фильтр

Может быть оснащен сотовым фильтром со статическим электричеством , который служит в несколько раз дольше, чем традиционные фильтры. Чистка пылесосом, замена примерно раз в год. Фильтр отличный пыльцевой фильтр .

Зимний и летний режимы

Клапан Air-In® Chameleon имеет как летний, так и зимний режимы. Положение можно легко изменить с помощью регулировочного рычага. В промежутке между окнами устанавливается корпус фильтра или планка термофильтра.

Технические характеристики

Объем воздуха = K-фактор x √давление

Глубина рамы 130 или 170 мм
Также доступны для другой глубины рамы; укажите в заказе.

Объемы воздуха, таблица К-фактора

Объяснение клапанов подачи воздуха

Вентиляционные клапаны используются для обеспечения вентиляции почвы и вентиляционных труб — большинство типов предназначены для установки внутри здания, другие специально разработаны для использования снаружи.

Те, которые устанавливаются внутри помещений, как правило, устанавливаются в комнатах или
подкровельное пространство. Одним из больших преимуществ использования клапанов впуска воздуха внутри является то, что они устраняют необходимость в отверстиях через крышу или снаружи.
стены. Их использование также уменьшает количество трубопроводов, необходимых для установки внешней, открытой почвы или вентиляционной трубы.

Клапаны впуска воздуха

, используемые снаружи, специально разработаны для работы в определенных условиях окружающей среды, которые необходимо проверить относительно предполагаемого места установки. Основное преимущество использования клапанов для впуска воздуха снаружи заключается в том, что они уменьшают количество трубопроводов, которые в противном случае были бы необходимы, чтобы отвести отверстие дымовой трубы достаточно далеко от любого окна или другого отверстия в здании.

Если клапаны впуска воздуха специально не описаны как предназначенные для наружного использования, их следует устанавливать только внутри.

Клапан подачи воздуха включает в себя
уплотнительная диафрагма, которая под действием собственного веса или небольшого давления пружины обычно удерживается закрытой, тем самым герметизируя загрязненный воздух внутри
трубопровод — см. схему справа.

Когда прибор сливает воду в канализацию, в дренажной трубе создается небольшое отрицательное давление воздуха, которое поднимает
уплотняющая диафрагма и позволяет всасывать воздух — см. справа внизу. Этот впуск воздуха выравнивает давление воздуха и герметичность.
диафрагма падает обратно, закрывая клапан. Поступление воздуха через открытый клапан предотвращает утечку загрязненного воздуха из трубы.
в помещение/подкровельное пространство и предотвращает нарушение гидрозатворов в ловушках вдоль трубопровода.

Клапан подачи воздуха должен быть установлен таким образом, чтобы он располагался над самым высоким уровнем затопления приборов, установленных на
труба — то есть там, где умывальник подключен к трубопроводу, клапан подачи воздуха должен быть выше, чем перелив
того бассейна. Это необходимо для обеспечения правильной работы клапана подачи воздуха, в противном случае существует риск того, что гидрозатвор
ловушка в бассейне может сломаться.

Использование впускных клапанов регулируется строительными нормами (часть H), и их нельзя использовать во всех ситуациях, эти
правила должны быть проверены, прежде чем указывать использование клапана подачи воздуха — вообще говоря, в пределах обычного двухэтажного дома.
дом с действующей вентиляционной трубой, проблем не будет; установка в более высоком здании или многоквартирном доме может быть проблематичной.

Вентиляционные клапаны легко монтируются, некоторые имеют уплотнительные кольца, которые герметизируют внутреннюю часть трубопровода, другие клапаны
просто наденьте на верхнюю часть вертикальной трубы.

Два основных ограничения при установке клапанов подачи воздуха:

1. Их можно устанавливать только на вертикальные трубопроводы — поворот клапана на бок приведет к тому, что уплотнение не сработает.
