Окосячка,обсада в дом из бревна или бруса

У вас на участке построен  дом из бревна или из бруса и появилась необходимость  осуществить профессиональный монтаж  окосячки или обсады? А так же вы не знаете, кто может правильно изготовить и установить  чистовую  обсаду из клееного бруса по приемлемой цене?

Не отчаивайтесь!

На этой странице вы найдете ответы на такие вопросы как:

Что такое обсада или окосячка?

Зачем нужна окосячка или обсада?

Какая  обсада или окосячка бывает?

Какой тип чистовой обсады или окосячки лучше и надежнее?

Когда после постройки сруба можно устанавливать чистовую обсаду или окосячку?

Сколько стоит чистовая обсада или окосячка и в какие сроки ее можно заказать и установить?

Для того что бы понять причину необходимости установки окосячки, стоит рассмотреть физические свойства материала, из которого построен ваш дом.

Чаще всего это дом из строганного  или оцилиндрованого бревна, дома из бруса естественной влажности, дома из профилированного бруса, а так же дома из клееного бруса.

Другими словами, все  дома из древесины  подвержены усушке и усадке соответственно.

Усушкой называют уменьшение линейных размеров и объема древесины при удалении из нее связанной воды. Свободная влага из древесины испаряется сравнительно быстро и изменения ее размеров не вызывает, уменьшается только масса. Усушка начинается с того момента, когда начнет испаряться гигроскопическая влага, т.е. при понижении влажности древесины от точки насыщения волокон до абсолютно сухого состояния…»

Так же, для информации, состояние древесины условно можно поделить на несколько типов:

мокрую, W>100%,длительное время находившуюся в воде;

свежесрубленную, W = 50-100%, сохранившую влажность растущего дерева;

воздушно-сухую, W = 15-20%, выдержанную на открытом воздухе;

комнатно-сухую, W = 8-12%, долгое время находившуюся в отапливаемом помещении;

абсолютно-сухую, W = 0, высушенную при температуре t=103±2°C.

Усадкой называют уменьшение линейных размеров и объема материалов  вследствие потери ими влаги, уплотнения, затвердевания и др. процессов.

При этом не стоит забывать, что усушка и усадка для разных типов домов имеют разное значение и зависят от многих факторов. Помимо этого, нужно понимать, зависимость между усушкой и усадкой не всегда прямая.

На усадку могут влиять такие факторы как: сам материал, из которого сделаны стены, влажность материала, высота и длинна стен, технологии, примененные в строительстве, время года, когда производится монтаж. Причем ГОСТ 6782.1—75 и 6782.2—75 говорит о том, что чем толще материл, тем меньше величина усадки в % соотношении.

Для простоты понимания приведем некоторые приблизительные цифры усадки домов в зависимости от материала.

Брус, строганный естественной влажности — до 6 см.

Брус, профилированный естественной влажности — до 4 см.

Брус, профилированный камерной сушки — до 2,5 см.

Брус клееный — до 2 см.

Бревно оцилиндрованное — до 8 см.

Бревно строганное — до 13 см.

Что может произойти, если пренебречь цифрами усадки?

Перечень возможных сложностей весьма велик: коробление отделочных материалов, таких как вагонка, блок-хаус, сайдинг и прочее, подъем полов, образование трещин, перекос и полный выход из строя  дверных и оконных рам.

Всех этих неприятностей легко избежать, если вести строительство дома с соблюдением важных строительных норм и технологических особенностей. Одной из таких особенностей и является окосячка  или  как ее еще называют обсада  оконных и дверных проемов.


Обсадой или окосячкой с давних времен называют деревянную коробку, которая предотвращает деформацию оконных и дверных блоков  при горизонтальном смещении бревна или бруса, а так же дает возможность вертикального смещения в процессе усадки. Поверх обсадной коробки (над вершником) оставляют усадочный зазор, который компенсирует дальнейшую усадку. Размеры усадочного зазора определяются специалистами нашей компании на основании многих факторов.  Обсада или окосячка является неотъемлемой частью правильного технологического устройства оконных и дверных проемов в доме из бревна или бруса.

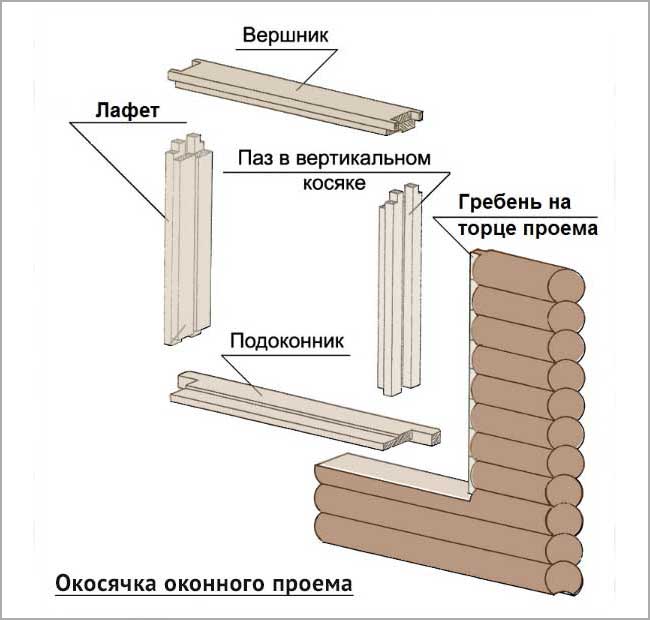

Обсадная коробка состоит из вершника, боковин и подоконной доски или порога. Соединяются элементы обсады строго определенным образом, а именно по средствам пазо-гребневого соединения (шип в паз или шип в проушину). Материал, из которого может быть  изготовлена  обсада, различен.

Обсада может изготавливаться из сухого лафета или массива. Когда нужна чистовая обсада в дом из бревна шириной более 260 мм, правильней использовать клееную обсаду из ели. Клееная чистовая обсада может быть изготовлена любой ширины, а вероятность ее выворачивания или растрескивания значительно ниже, чем у массива. Самым простым вариантом материала для обсады является обычная строганная сухая доска толщиной 50 мм, но в дальнейшем такая окосячка требует установки доборов, то есть не чистовая, а под отделку.


Очень много споров относительно того, какой тип чистовой окосячки или обсады выбрать?

На данный момент существует два основных типа окосячки:

Окосячка Т-тип

Вид окосячки, когда в стене делается пропил (паз), а на обсадной коробке выпиливается шип. Шип в свою очередь через межвенцовый утеплитель (джут) помещается в паз стены. Тем самым, не давая стене искривиться (например, стена из бруса естественной влажности) и при этом бревна или брус стены может скользить по нему в процессе усадки.


Окосячка П-тип

Вид окосячки, когда в стене выпиливается шип (гребень), а в коробке обсады пропиливается паз.

Другими словами все так же, только шип теперь является частью стены из бревна или бруса.


Сказать однозначно какой тип окосячки или обсады лучше достаточно сложно, у каждого типа есть свои особенности.

Т-тип чистовая окосячка – более дешевая за счет меньшей ширины элементов обсадной коробки.   Меньшая ширина наличников снаружи  со стороны помещения соответственно. При усушке материала стены, паз зажимает шип обсадной коробки  и тем самым исключается деформация стены.


П-тип чистовая окосячка – более дорогая за счет использования большего количества материала. Более широкие и соответственно дорогие наличники, с которыми не всегда красиво смотрятся маленькие окна. Шип из того же материала что и стена, соответственно усыхает вместе с ней, деформируется вместе с ней – возможно образование продуваний.


Подводя итог, можно сказать, что оба способа одинаково хороши при условии профессионального изготовления обсады и ее качественного монтажа.

Приводим примерную стоимость производства клееной чистовой окосячки обсады для дома из бруса.

Конечная стоимость формируется  с учетом таких деталей как:
1-Размер выступа подоконника от стены
3-Наличие и отсутствие покраски окосячки
4-Наиличие или отсутствие грунтования окосячки
5-Место доставки окосячки обсады
6-Тип окосячки (П-тип или Т-тип окосячки)
другие особенности

Интересный вопрос —  когда можно приступать к установке обсады (окосячки)  в дом из бревна или бруса?

Ответ на этот вопрос будет зависеть от того зимой или летом возводили сруб, какой влажности был материал, уровень производства и сборки сруба компанией, технология сборки и прочее.

При условии, что сруб собирался зимой, начинать работы по установке обсады можно не ранее чем через 5-7 месяцев. Если летом, то не ранее чем через 7-12 месяцев. Если речь идет о профилированном брусе – не ранее 4 месяцев, а клееный брус 2-4 месяца. Хотя конкретных точных норм и правил не существует. Каждый дом индивидуален по своим характеристикам, поэтому просто обратитесь к нашим специалистам для получения развернутого ответа на этот вопрос.

Так же наши специалисты смогут сделать точный расчет производства и установки чистовой обсады в ваш дом из бревна или бруса. Для точного расчета вам достаточно просто позвонить по номеру 8(499)4081028 или оставить заявку на расчет в поле (оформить заявку).Вы можете отправить нам техническое задание на качественное остекление и изготовление окосячки на электронный адрес в разделе (контакты).

Некоторые примеры готовых работ  по окосячке и установке обсады в деревянные дома из бруса и бревна:

Окосячка и пластиковые окна в деревянный дом
Чистовая окосячка в дом из бревна
Обсада и пластиковые окна в дом из бруса
Пластиковые окна Калева и окосячка в коттедж
Окосячка обсада дома

Для более подробной информации Вы можете обратиться к менеджерам офиса окна Veka в Клину.



Оформить заявку

для чего нужна, разновидности, стоимость и монтаж

Одним из важнейших элементов остекления любого деревянного дома являются обсадные коробки, поэтому к их выбору нужно подойти основательно. Правильно подобранный тип обсады для деревянного коттеджа должен не только гармонично вписываться в интерьер и экстерьер здания, но и выполнять свое прямое назначение, обеспечивая независимость оконного проема от стены дома, защищая от усадки и потери тепла в холодное время года.

Навигация по статье:

• Для чего нужна обсада для окон?
• На сколько усаживается сруб или дом из бруса?
• Какая обсада лучше клееная или массив?
• Какие виды окосячек бывают?






• Обсада (окосячка) типичные ошибки или как не нарваться на горе-мастеров при устройстве окосячки в доме?
• Что делать если уже установлена некачественная обсада или не по технологии?

• Окосячка для пластиковых окон
• Окосячка для деревянных окон (евроокон)
• Окосячка для дверей
• Готовая обсада. Еврообсада.
• Цены на окосячку со стоимостью работ
• Заказ обсады и окон в одной компании

На сколько усаживается сруб или дом из бруса?

Часто возникает вопрос: «какой зазор под усадку использовать в деревянном доме?» Профессиональный специалист, при замере проема, рассчитает необходимый размер усадочного зазора.

Параметры, принимаемые в расчет: материал стен, диаметр бревен или сечение бруса, тип перерубов, влажность, срок «выстаивания» сруба, тип оконных конструкций, нагрузка на стену. Для более простого вычисления размера зазора под усадку, приводим ориентировочный расчет усадки стены на 1 погонный метр проема (данные размеры подойдут в 90% случаев):

Для чего нужна обсада?

При строительстве из древесины необходимо учитывать усадку такого типа строений. Без коробок стеклопакеты и двери рано или поздно будут подвергнуты совсем нетипичным нагрузкам, что, как минимум, приведет к продуваниям и заклиниванию створок, а, как максимум, к разрушению стеклопакетов и поломке дверей. Хотя объем усадки сруба и коттеджа из клееного бруса отличается, технология устройства оконных и дверных проемов всегда одна – это отделение окон и дверей от стены подверженной усадке специальными конструкциями.

При использовании обсадных коробок, стены сруба при усадке как бы скользят по ним, именно поэтому окосячку еще называют скользячкой или скользящей коробкой.

Какая обсада лучше клееная или массив?

Однозначного ответа на этот вопрос не существует и выбор происходит исходя из требований к конкретному проекту. Например, если коттедж из клееного бруса в стиле шале, то ему больше подойдет клееная чистовая окосячка, а если строится сруб из кедра с минимальным диаметром бревна в 35см, то наиболее подходящей тут станет широкая окосячка из массива или комбинированный вариант.

Какие виды окосячек бывают?

Деревянному домостроению не один век, как параллельно существуют различные типы перерубов, так разнообразны и варианты монтажа окосячки. На форумах в интернете и в строительной сфере не утихают споры: «какая обсада лучше?» От себя скажем: у каждой технологии остекления есть свои плюсы и минусы, выбрать поможет опытный специалист, который расскажет и наглядно покажет все нюансы. Ниже приведены типовые виды окосячки:

П-образная или окосячка «в колоду»

Самый дорогой и сложный в исполнении вариант окосячки. Иногда П-образную окосячку путают и считают, что это обсадная коробка, выполненная с трех сторон (боковины и верх) на самом деле она монтируется по всем 4м сторонам проема, а свое название берет от метода крепления боковых частей.

На вырезанном проеме стены формируются шипы, сама коробка очень массивная, в ней выбирается паз для шипов. Все 4 части коробки запиливаются так, чтобы не было сквозных щелей (выбираются шипы и проушины). Сначала устанавливается нижник и боковые части, далее заводится вершник и расклинивает собой боковины.

Применяется этот метод в срубах, редко в домах из простого профилированного бруса и не находит применения в коттеджах из клееного бруса.

Плюсы П-образной окосячки:

• массивность, отличный вариант для стиля «изба»
• возможность использования практически любых заготовок
• нижник часто заменяет собой подоконник

Минусы П-образной окосячки:

• сложность изготовления
• необходимость привлечения высококлассных специалистов с соответствующей высокой стоимостью работ
• дороговизна материала из-за необходимости закупки большого объема
• выставить точно в уровень сложно, как и совместить идеально ровно все 4 части
• при недостаточном качестве исполнения и подгонки возможны колебания при использовании окон или дверей (коробка «болтается»)
• если сруб недостаточно высох и бревна продолжают «крутиться», возможно образование щелей, а иногда и разрушении коробки
• Выше стоимость дальнейшей отделки (наличников, откосов, подоконников), для крупной окосячки и декоративные элементы необходимы больших размеров

Т-образная или окосячка «в шип»

На сегодня самый распространённый вариант окосячки, может применятся в любых деревянных коттеджах. В боковых частях проема выпиливается паз, в который вставляется закладной брус (или ройка), либо боковая часть коробки с шипом.

Плюсы Т-образной окосячки:

• универсальность, с небольшими измениниями подходит и к срубу, и к дому из клееного бруса
• малое количество материала, по сравнению с обсадой в колоду
• возможность производства промышленным образом
• быстрота исполнения. Известны размеры закладного бруска или шипа и достаточно только выпилить под них паз
• широкий выбор материала. Можно использовать строганые доски и дальше декоративно закрыть их откосами и наличниками, а можно сразу установить чистовую обсаду или еврообсаду
• плюс, выходящий из прошлого пункта – при выборе чистовой обсады, для декорирования оконного проема останется установить только наличники, что быстрее и дешевле
• простая установка по уровню и подгонка коробки по стене
• жители Европы, в частности скандинавских стран, применяют именно этот метод, он идеально подходит для домов из клееного бруса

Минусы окосячки в шип:

• при неправильном расчете усадочного зазора или неверном выборе утеплителя и/или его объема, бревна могут «лечь» на верхнюю доску со всеми вытекающими последствиями
• дороговизна и сложность последующей отделки при выборе черновой обсады, необходимо дополнительно изготавливать и красить откосы (при выборе чистовой обсады этот минус исключен

Типичные ошибки или как не нарваться на горе-мастеров при устройстве окосячки в доме?

Некоторые застрявшие в 17 веке строители считают окосячку основным силовым элементом стены. Отказываются от запроектированных нагелей в стенах и полагаются на дальнейший монтаж массивной окосячки, которая «будет держать». Поэтому, устанавливая европейский, самый распространенный и технологически верный тип, вы можете столкнуться с кучей советчиков с основным и единственным аргументом: «вот уже год, как 15 лет так делаем, а вы ничего не понимаете».

Еще один явный признак таких горе-строителей: установка окон заподлицо с внешней поверхностью стены, про точку росы они только слышали, а СНиПы и ГОСТы вообще считают бесовщиной. Будьте внимательны, в этом доме жить вам и семье, а не горе-мастерам с хорошими, но до неузнаваемости изменёнными (испорченными) технологиями 17го века.

Для окон больших размеров есть силовая окосячка, котрая действительно является силовым элементом стены, для крупных бревен есть визуально крупная (массивная) хоть «в колоду», хоть на шип или с использованием ройки (закладного бруса), для брусовых домов есть чистовая обсада и т.д. Главная задача окосячки – изолировать окно от процессов усадки дома, а не держать криво собранную стену.

Распространённые последствия нарушения технологии:

Возникают зазоры между окнами и стеной

Окна промерзают, текут, «ловят» точку росы, установлены не в теплый контур стены

Расходятся бревна сруба (верхнее бревно ложится на окна или двери, остальная стена продолжает усаживаться)

Нагрузка передается на окно, створки перестают работать должным образом или лопается стеклопакет

Окна и двери «болтаются» вместе с обсадой

Что делать, если уже установлена некачественная обсада или не по технологии?

При появлении подобных проблем вы можете обратиться по гарантии к тем, кто вам устанавливал окна. Шанс есть, но, к сожалению, обычно подобные «специалисты» сообщают, что у них много работы на других объектах и с такой «мелочью» они не связываются, а в дальнейшем вообще перестают брать трубку.

В таком случае обратитесь в компанию ALFA WOOD. Наши опытные сотрудники совершенно бесплатно проведут диагностику проемов, дадут рекомендации по дальнейшим действиям, произведут расчеты стоимости необходимых работ по гарантированному и целесообразному устранению проблем с окосячкой. Звоните, мы поможем.

Окосячка для:

Окосячка для пластиковых окон

Пластиковые окна имеют очень высокий коэффициент температурного (линейного) расширения, значительно выше дерева, из которого изготовлена обсадная коробка. Поэтому окосячка для пластиковых стеклопакетов должна выполняться с обязательным устройством монтажного шва (не менее 15 мм). Нельзя окна жестко крепить к коробке, необходим зазор, заполненный утеплителем. Часто приходится видеть неправильный монтаж окон, когда в массивную обсаду монтируют пластиковые окна без зазора, это неправильно и резко сокращает срок службы пластиковых окон. Причина подобной ошибки: заказ окон и обсады в разных компаниях, ведь зачастую сотрудники компаний по продаже ПВХ окон слабо представляют себе нюансы остекления деревянных домов. Поэтому очень важно заказывать окна и обсадные коробки в одной компании.

Окосячка для деревянных окон (евроокон)

Прямое преимущество деревянных домов — это натуральные материалы, поэтому и окна в них желательно устанавливать из дерева. Окосячка сруба или брусового дома для деревянных евроокон может быть изготовлена как в колоду, так и в шип. Для больших панорамных окон используют силовую коробку. В большинстве случаев для остекления брусового дома используют читовую обсаду, экономия на отсутствии необходимости изготовления откосов, перекрывает более высокую изначальную цену чистовой окосячки.

Готовая обсада. Еврообсада

Если в строительстве дома участвуют профессиональные плотники, то для экономии на работах, можно заказать готовую обсаду. Еврообсаду изготовят по предоставленным размерам и покрасят в выбранный цвет. Также это отличный вариант если вы хотите сделать окосячку своими руками.

Окосячка для дверей

Экономически целесообразно заказывать окосячку проемов для окон и дверей в одной компании. Также, в независимости от дальнейшего выбора внешнего вида дверей, одинаковые коробки придадут целостность стилю помещений. А одинаковые наличники, откосы и подоконники/пороги для дверей и окон помогут подчеркнуть законченный вид.

Цены на окосячку со стоимостью работ

Обсада очень важный элемент дома, дешевой окосячки не бывает. Сэкономив на материалах, работах или технологиях, рано (при отделке) или поздно (через год, когда дешевую коробку раздавит или она начнет продуваться и поднимать счета за отопление) придется тратить дополнительные средства на переделку.

Приводим ориентировочные цены на окосячку и стоимость работ для проема окна 1,5*1м:

В данной таблице приведена стоимость обсадных коробок и отделки (наличников, откосов, подоконников) премиум класса. Кому-то будет достаточно наличников из «дюймовки кисточкой покрашенной», в этом случае стоимость необходимо будет пересчитать.

Надеемся пример цены окосячки поможет вам определиться с подходящим типом обсадных коробок и их дальнейшим декорированием. Позвоните нам, мы произведем точный расчет, благодаря которому вы сможете безошибочно и экономно спланировать свой бюджет на стройку.

Заказать окосячку в

Нижнем Новгороде
8 (831) 213-71-33

Москве
8 (499) 113-71-88

Заказ обсады и окон в одной компании

Однозначно можно сказать, что самый правильный и безопасный способ установки обсады – это купить или заказать обсаду дома в той же компании, что и остекление. Обсада и окна в одной компании, а еще лучше от одного производителя имеют общую гарантию и абсолютно точно подойдут друг к другу без переделок и дополнительных затрат.

Компания ALFA WOOD производит полный комплекс работ по установке окон в деревянном коттедже (от вырезания проемов и установки обсадной коробки, до монтажа подоконников и декоративных наличников).

Звоните нам, специалисты ALFA WOOD бесплатно проконсультируют, произведут необходимые расчеты, расскажут обо всех нюансах и помогут сделать выбор правильного вида окосячки применительно именно к вашему дому.
