Опти́ческое стекло́ — прозрачное стекло специального состава, используемое для изготовления различных деталей оптических приборов.

От обычного технического стекла отличается особенно высокой прозрачностью, чистотой, бесцветностью, однородностью, а также строго нормированными преломляющей способностью, дисперсией, в необходимых случаях — цветом. Выполнение всех этих требований значительно усложняет и удорожает производство оптического стекла.

В силу исключительно высоких требований, предъявляемых к качеству изображения в оптических системах, естественно возникла необходимость в изготовлении широкого ассортимента специальных сортов стекла, различных по своим свойствам.

Химический состав

В состав шихты для варки оптического стекла обычно входит чистый кремнезём, сода, борная кислота, нередко — соли бария, оксид свинца, фториды и другие компоненты.

Основные оптические свойства стекла

Основные свойства оптического стекла характеризуются показателем преломления, средней дисперсией и коэффициентом дисперсии. В отдельных случаях для характеристики оптических стёкол используется частные дисперсии и относительные частные дисперсии.

Показатель преломления

Основная статья: Показатель преломления

С XIX века (со времён Шотта и Аббе) и до недавнего времени для характеристики оптических стёкол использовался показатель преломления , определяемый для жёлтой спектральной D-линии натрия (λ=589,3 нм).

Однако это не одиночная линия, а пара: так называемый «натриевый дублет», что не могло не сказаться на точности измерений. Поэтому сейчас в качестве главного показателя преломления () принимают его значение либо для жёлтой d-линии гелия с λ=587,56 нм, либо для жёлто-зелёной e-линии ртути с λ=546,07 нм. Первый () используется такими производителями как Schott, Hoya, Ohara и др., второй (), в частности, принят в документации российских производителей.

В настоящее время достигнутые пределы значений промышленных оптических стёкол составляют примерно 1,43 — 2,17.

Допустимое отклонение зависит от категории оптического стекла и нормируется величиной ±(3-20)·10⁻⁴.

Средняя дисперсия

Средняя дисперсия — определяется как разность показателей преломления n_F для синей линии спектра λ=488,1 нм и n_C для красной линии спектра с λ=656,3 нм; Величина средней дисперсии представляется как (n_F-n_C)·10⁵ и лежит в диапазоне 639 — 3178, с допустимым отклонением ±(3-20)·10⁻⁵.

Коэффициент дисперсии

Коэффициент дисперсии (число Аббе, ) — задаётся отношением разности показателя преломления без единицы к средней дисперсии.
Ранее определялось выражением, включающим показатель преломления для жёлтой спектральной линии натрия.

В настоящее время основными вариантами коэффициента дисперсии являются, либо

либо

где средняя дисперсия определяется, как разность показателей преломления для голубой (F’ ) и красной (C’ ) линий кадмия.

В настоящее время значения для промышленных оптических стёкол находятся в пределах от 17 до 95.

Частные дисперсии и относительные частные дисперсии

Частные дисперсии — это разности двух значений показателя преломления при некоторых произвольно выбранных длинах волн и , не совпадающих с длинами волн и , выбранными для расчёта средней дисперсии (и как правило, с более узким спектральным интервалом).

Относительные частные дисперсии  — это отношения частных дисперсий к средней дисперсии.

Хотя, для большинства оптических стёкол зависимость относительных частных дисперсий от коэффициента средней дисперсии (числа Аббе) близка к линейной, однако, зависимость показателя преломления оптического материала от длины волны света представляет собой сложную кривую. Форма этой кривой определяется параметрами конкретного материала и будет различной для разных типов оптических стёкол. Таким образом, частные дисперсии и относительные частные дисперсии служат для детализации зависимости изменений показателя преломления стекла от изменений длины волны.

Такая детализация необходима при расчёте высококачественных ахроматических и апохроматических компонентов, поскольку учёт хода относительных дисперсий, на этапе выбора стёкол, позволяет в дальнейшем значительно уменьшить вторичный спектр. Так как, в общем случае, величина вторичного спектра пропорциональна отношению разности частных дисперсий выбранной пары стёкол к разности показателей средних дисперсий этих стёкол.

где: и  — относительные частные дисперсии; и  — коэффициенты средней дисперсии; -фокусное расстояние объектива.

Для практики наиболее важны — частная дисперсия для синего участка спектра или (где  — показатель преломления для фиолетовой g-линии ртути) и соответствующая ей относительная частная дисперсия (или ), поскольку в пределах именно этого участка показатель преломления материалов изменяется с длиной волны наиболее значительно.

Коэффициент поглощения света

Составляет не более 0,2-3,0 %.

Типы оптических стёкол

Классификация оптических стёкол (диаграмма Аббе)

В основу исторически сложившейся классификации оптических стёкол легло общее представление о связи между химическим составом и оптическими постоянными. До работ Шотта оптические стёкла состояли почти исключительно из кремнезёма в соединении с окислами натрия, калия, кальция и свинца. Для таких стёкол существует функциональная зависимость между показателями преломления n и коэффициентами средней дисперсии v, что и было отражено в так называемой диаграмме Аббе. На этой диаграмме бесцветные оптические стёкла располагаются в виде широкой области вытянутой от нижнего левого угла диаграммы к её правому верхнему углу. Таким образом, можно было увидеть взаимосвязь изменения двух основных оптических характеристик с химическим составом оптических стёкол. Причём, с возрастанием показателя преломления, коэффициент дисперсии, как правило, уменьшался.

В связи с этим были выделены два основных типа оптических стёкол: кро́ны (стёкла с низким показателем преломления и высоким значениями коэффициента дисперсии) и фли́нты (стёкла с низкими значениям коэффициента дисперсии и высоким показателем преломления). При этом к группе кронов относились натриево-силикатные стекла, а к группе флинтов — стёкла, содержащие свинец.

В дальнейшем, в связи с ростом числа оптических стёкол, потребовалось делить диаграмму Аббе на бо́льшее число участков, соответствующих новым типам. Так, от кронов отделились лёгкие, тяжёлые и сверхтяжёлые кроны (ЛК, ТК, СТК), а от флинтов — лёгкие, тяжёлые и сверхтяжёлые флинты (ЛФ, ТФ, СТФ). К тому же, между лёгкими кронами и лёгкими флинтами появилась группа кронфлинтов.

Появились новые типы стёкол, как на основе несиликатных стеклообразователей (боратные, фосфатные, фторидные и др.), так и включающие новые компоненты (окислы лантана, тантала, титана). Такие типы часто (в каталогах зарубежных производителей — как правило) обозначаются с применением названий химических элементов, окислы которых и придают стёклам специфические свойства.

Использование подобных стёкол, для которых характерны иные сочетания главного показателя преломления и коэффициента дисперсии, существенно расширили область занимаемую оптическими стёклами на диаграмме Аббе. К тому же, связь между уменьшением коэффициента дисперсии и возрастанием показателя преломления стала менее заметной.

«Особые» стёкла

Отклонения относительных частных дисперсий некоторых оптических стёкол и кристаллов (CaF₂ и BaF₂) от «нормальной прямой»

Кроме того, существуют так называемые «особые» стёкла, или стёкла с «особым ходом частных дисперсий». Большинство из них относятся к двум типам, объединённым собирательными терминами «ланг-кроны» (кроны с увеличенными относительными частными дисперсиями) и «курц-флинты» (флинты с уменьшенными частными дисперсиями). Эти наименования, происходящие от немецких слов lang (длинный) и kurz (короткий), весьма условны, и для большинства «особых» стёкол не связаны напрямую с особенностями химического состава и/или структуры.

В современных каталогах оптических стёкол для отображения «особых» характеристик используются графики (диаграммы) зависимости относительных частных дисперсий от коэффициента средней дисперсии (например, от в каталоге Schott). На этих графиках оптические стёкла располагаются вдоль так называемой «нормальной прямой», непосредственно на которой находятся стёкла с линейной зависимостью от .

При этом, стёкла с незначительным отклонением хода частных дисперсий () и находящиеся вблизи нормальной прямой принято называть «нормальными», а расположенные на бо́льшем удалении (имеющие бо́льшее отклонение хода частных дисперсий) — «особыми» («abnormal»).

Диаграмма «относительная частная дисперсия — коэффициент дисперсии» так же была предложена Эрнстом Аббе, однако, во избежание путаницы, её не принято называть именем автора.

Из стёкол, относящихся к первому из типов (ланг-кроны), следует отметить так называемые низкодисперсные стёкла, различные по составу, но отличающиеся как высокими значениями коэффициента средней дисперсии, так и высоким значением относительной частной дисперсии (то есть, значительным отклонением хода частных дисперсий от «нормального»).

Группа «курц-флинтов» так же объединяет различные по составу стёкла. В частности, под это определение подпадают практически все Шоттовские стёкла типов LaK, LaF, LaSF, а также российские СТК и ТБФ с высоким содержанием окиси лантана. Причём отклонения особых флинтов от «нормальной прямой», как правило, невелики.

«Особые» флинты с повышенными значениями относительной частной дисперсии (ланг-флинты) — это, как правило, либо тяжёлые и сверхтяжёлые флинты с максимальным содержанием окиси свинца, либо титановые флинты с высоким содержанием окиси титана.

Производство

Для получения цветного стекла в состав белого стекла при варке вводят вещества, содержащие медь, золото, селен и др.

Варка оптического стекла производится из шихты в специальных огнеупорных горшках, помещаемых в стекловаренную печь. В составе шихты может быть до 40 % стеклобоя того же состава, что и варящееся стекло. Процесс варки длится около 24 часов. Нагрев производится, как правило, с помощью водородных горелок, при этом температура в печи достигает 1500 °C. В процессе варки стекломассу непрерывно перемешивают керамической мешалкой для достижения однородного состояния и несколько раз берут пробу для контроля качества. Одним из этапов варки является осветление. На этом этапе в стекломассе выделяется большое количество газов из веществ-осветлителей, добавляемых в шихту. Образующиеся крупные пузыри быстро поднимаются к поверхности, захватывая по пути более мелкие, которые в любом случае образуются при варке. По окончании плавки стекла горшок извлекается из печи и подвергается замедленному охлаждению, длящемуся 6-8 дней. Вследствие неравномерности остывания массы в ней образуются натяжения, которые вызывают растрескивание стекла на большое количество кусков.

После остывания куски стекла сортируются по размерам и качеству, затем годные отправляются для дальнейшей обработки. В целях сокращения времени на механическую обработку оптические детали изготавливаются не из обычных кусков стекла, полученных после варки, и из специальных прессованных плиток или заготовок. Во избежание натяжений, вызываемых неравномерным охлаждением массы, полученные таким способом заготовки нагревают до 500 °C и затем подвергают исключительно медленному охлаждению в электрических печах, так называемому отжигу. Если при этом температура упадет резко, в стекле возникнут натяжения, которые приведут к появлению анизотропии. Также может образоваться вторичная мошка.

После отжига получившуюся заготовку исследуют с помощью оптичеких приборов контроля качества и составляют карту дефектов, на которой указывают размеры, местоположение и характер пороков стекла.

Технологические дефекты

К технологическим дефектам оптических стёкол относят камни, пузыри, мошку, дымки, свили и напряжения.

• Камни представляют собой мелкие непрозрачные частицы, отделившиеся от горшка во время варки стекла, или нерасплавившиеся частицы шихты. Небольшое количество и малые размеры камней, если они не находятся в фокальной плоскости или вблизи нее, на качество изображения не влияют, так как задерживают лишь незначительную часть проходящего через стекло света.
• Пузыри образуются в процессе варки стекла ввиду выделения газов составными частями шихты, вступающими в реакцию. Практически неизбежны при изготовлении стекла. Пузыри вызывают светорассеяние и некоторую потерю яркости изображения, так как лучи света, преломляясь на поверхностях пузырей под значительно бо́льшими углами, чем на остальной площади линзы, почти полностью поглощаются внутренними поверхностями камеры и оправы объектива.
• Мо́шка представляет собой большое скопление в массе стекла мельчайших пузырей, занимающих значительную часть его объёма. Мошка вызывает рассеяние большого количества проходящего через стекло света.
• Дымки́ имеют вид паутины или легкой волнистой дымки в среде стекла. Происходят в основном от спекания складок, образующихся в процессе прессовки, а также при спекании ранее не замеченных трещин.
• Сви́ли наблюдаются в массе стекла в виде прозрачных полосок или нитей вследствие неодинакового показателя преломления массы стекла. Представление о свиле может дать сравнение с каплей насыщенного сахарного раствора, введённой в стакан с водой. При растворении капля раствора будет образовывать в воде хорошо заметный след в виде волнистых полос и нитей.
• Напряже́ния возникают вследствие неоднородности стекла, вызываемой, как правило, его неравномерным охлаждением в процессе изготовления. Механически напряжённое состояние стекла вызывает так называемое двойное лучепреломление. В обычных условиях двойное лучепреломление незаметно на глаз, и определяется проверкой стекол при помощи специального прибора — полярископа. Непосредственно в оптических деталях напряжения (и соответствующее двойное лучепреломление) могут возникать под действием собственной массы детали, или давления на стекло при закреплении его в оправах.

Для оптических стёкол установлены категории и классы по качеству (ГОСТ 23136-93). То есть весь спектр дефектов разбит на диапазоны (по их количеству, размеру, форме) в которые должны входить марки стёкол. Для бесцветного оптического стекла существуют нормы ГОСТ 3514-94 (ранее ГОСТ 3514-76). Для цветного оптического стекла — ГОСТ 9411-91 (ранее ГОСТ 9411-76).

Поскольку оптическое стекло изготавливается для конкретных целей, то нормируются не только наличие дефектов, но и отклонения оптических показателей от нормы. Выбирать стекло для своих нужд легче, если заранее определить критерии качества.

Обработка

Обычно, руководствуясь картой дефектов, заготовку распиливают алмазными пилами на более мелкие прямоугольные или вырезают из нее цилиндры с помощью круговых пил. Получающимся заготовкам стараются придать форму, максимально приближенную к форме будущего оптического изделия с небольшим запасом. Также достаточно часто прямоугольные заготовки нагревают до состояния пластической деформации и прессованием получают из них изделия формы, близкой к требуемой. Затем эти заготовки закрепляют в блоки (как правило, из гипса) и шлифуют. Шлифование включает в себя несколько стадий; на каждой из последующей используют все более мелкие абразивные зерна. После каждой стадии шлифования стекло промывают. После того, как стекло отшлифовано, заготовку полируют и затем контролируют его форму (фигуру). Полирование стекла является длительным физико-химическим процессом, который длится до 3-х суток. После полирования получается готовая рабочая поверхность изделия, готовая к использованию. Эту поверхность защищают, извлекают заготовку из блока и вновь собирают блок, но заготовки крепят другой стороной кверху и аналогично шлифуют и полируют другие рабочие поверхности.

Просветление оптики

Основная статья: Просветление оптики

После полирования производится контроль качества поверхности стекла и затем для улучшения характеристик изделия может быть произведено просветление оптики путем нанесения тонких прозрачных плёнок, как правило, диэлектрических. Эти плёнки улучшают оптические характеристики и могут улучшать механические, например, защищать стекло от помутнения при длительном нахождении во влажной атмосфере.

История

Одни из первых серьёзных попыток получения оптического стекла, то есть стекла достаточной химической и физической однородности, и обладающего специфическими оптическими свойствами, можно отнести к XVII веку. Так, в труде немецкого химика Кункеля (Johannes Kunckel) «Ars vitraria experimentalis» (1689 г.) упоминается о борной и фосфорной кислотах, как компонентах стекла, и о боросиликатном кроне, близком по составу к некоторым современным сортам. В 1663 г. в патенте англичанина Тильсона упоминается о введении окиси свинца в «флинт-глас», а в XVIII веке это стекло начинают применять для изготовления ахроматических линз сперва Честер Мур Холл (1729 г.), а затем, и с бо́льшим успехом, Питер Доллонд (1758 г.).

Началом промышленного производства оптического стекла можно считать результат многолетней работы швейцарца Гинана, которому, совместно с Фраунгофером, удалось внедрить на заводе Утцшнайдера в Бенедиктбойерне (Бавария) более или менее надёжный способ получения хорошего оптического стекла в горшках емкостью до 400 кг. Ключом к успеху был изобретённый Гинаном приём механического перемешивания расплава во время варки, круговыми движениями глиняного стержня, вертикально опущенного в стекло. В 1811 году, Гинаном и Фраунгофером, было запущено в производство два сорта оптического стекла: крон (72 % SiO₂, 18 % K₂O, 10 % CaO) и флинт (45 % SiO₂, 12 %K₂O, 43 % PbO)

Разработанный технологический процесс позволял изготавливать вполне удовлетворительные линзы диаметром до 200—250 мм. Однако сортамент оптических стёкол выпускаемых стекольными заводами в первой половине XIX века был практически ограничен двумя его типами.

Во второй половине XIX века немецкий химик Отто Шотт осуществляет, по предложению Эрнста Аббе, фундаментальное исследование влияния на свойства стекла различных компонентов, а в 1884 г. О. Шотт и Э. Аббе и К. Цейсс основывают в Йене завод начавший выпуск разнообразных сортов оптического стекла.

См. также

• Оптические материалы
• Оптические системы

Литература

• И. Я. Бубис и др., под общ. ред. С. М. Кузнецова и М. А. Окатова, Справочник технолога оптика. Л. Машиностроение. 1983
• Волосов Д. С. Фотографическая оптика. М., «Искусство», 1971.
• Кулагин, С. В. Оптическое стекло // Фотокинотехника: Энциклопедия / Главный редактор Е. А. Иофис. — М.: Советская энциклопедия, 1981.
• Качалов Н. Стекло. Издательство АН СССР. Москва. 1959
• Н. Н. Качалов и В. Г. Воано. Основы производства оптического стекла. Л. ОНТИ-Химтеорет, 1936
• Краткий фотографический справочник. Под общей редакцией д.т. н. Пуськова В. В., изд. 2-е, М., Искусство, 1953.
• Яштолд-Говорко В. А. Фотосъёмка и обработка. Съемка, формулы, термины, рецепты. Изд. 4-е, сокр. М., «Искусство», 1977.
• ГОСТ 23136-93 — Материалы Оптические — Параметры
• ГОСТ 3514-94 — Стекло Оптическое Бесцветное — Технические условия
• ГОСТ 9411-91 — Стекло Оптическое Цветное — Технические условия

Ссылки

• Оптические материалы, энциклопедия для химиков

Оптическое стекло | это.

.. Что такое Оптическое стекло?

У этого термина существуют и другие значения, см. Стекло (значения).

Основная статья: Стекло

Опти́ческое стекло́ — прозрачное стекло специального состава, используемое для изготовления различных деталей оптических приборов.

От обычного технического стекла отличается особенно высокой прозрачностью, чистотой, бесцветностью, однородностью, а также строго нормированными преломляющей способностью, дисперсией, в необходимых случаях — цветом. Выполнение всех этих требований значительно усложняет и удорожает производство оптического стекла.

В силу исключительно высоких требований, предъявляемых к качеству изображения в оптических системах, естественно возникла необходимость в изготовлении широкого ассортимента специальных сортов стекла, различных по своим свойствам.

Химический состав

В состав шихты для варки оптического стекла обычно входит чистый кремнезём, сода, борная кислота, нередко — соли бария, оксид свинца, фториды и другие компоненты.

Основные оптические свойства стекла

Основные свойства оптического стекла характеризуются показателем преломления, средней дисперсией и коэффициентом дисперсии. В отдельных случаях для характеристики оптических стёкол используется частные дисперсии и относительные частные дисперсии.

Показатель преломления

Основная статья: Показатель преломления

С XIX века (со времён Шотта и Аббе) и до недавнего времени для характеристики оптических стёкол использовался показатель преломления , определяемый для жёлтой спектральной D-линии натрия (λ=589,3 нм).

Однако это не одиночная линия, а пара: так называемый «натриевый дублет», что не могло не сказаться на точности измерений. Поэтому сейчас в качестве главного показателя преломления () принимают его значение либо для жёлтой d-линии гелия с λ=587,56 нм, либо для жёлто-зелёной e-линии ртути с λ=546,07 нм. Первый () используется такими производителями как Schott, Hoya, Ohara и др., второй (), в частности, принят в документации российских производителей.

В настоящее время достигнутые пределы значений промышленных оптических стёкол составляют примерно 1,43 — 2,17.

Допустимое отклонение зависит от категории оптического стекла и нормируется величиной ±(3-20)·10⁻⁴.

Средняя дисперсия

Средняя дисперсия — определяется как разность показателей преломления n_F для синей линии спектра λ=488,1 нм и n_C для красной линии спектра с λ=656,3 нм; Величина средней дисперсии представляется как (n_F-n_C)·10⁵ и лежит в диапазоне 639 — 3178, с допустимым отклонением ±(3-20)·10⁻⁵.

Коэффициент дисперсии

Коэффициент дисперсии (число Аббе, ) — задаётся отношением разности показателя преломления без единицы к средней дисперсии.
Ранее определялось выражением, включающим показатель преломления для жёлтой спектральной линии натрия.

В настоящее время основными вариантами коэффициента дисперсии являются, либо

либо

где средняя дисперсия определяется, как разность показателей преломления для голубой (F’ ) и красной (C’ ) линий кадмия.

В настоящее время значения для промышленных оптических стёкол находятся в пределах от 17 до 95.

Частные дисперсии и относительные частные дисперсии

Частные дисперсии — это разности двух значений показателя преломления при некоторых произвольно выбранных длинах волн и , не совпадающих с длинами волн и , выбранными для расчёта средней дисперсии (и как правило, с более узким спектральным интервалом).

Относительные частные дисперсии  — это отношения частных дисперсий к средней дисперсии.

Хотя, для большинства оптических стёкол зависимость относительных частных дисперсий от коэффициента средней дисперсии (числа Аббе) близка к линейной, однако, зависимость показателя преломления оптического материала от длины волны света представляет собой сложную кривую. Форма этой кривой определяется параметрами конкретного материала и будет различной для разных типов оптических стёкол. Таким образом, частные дисперсии и относительные частные дисперсии служат для детализации зависимости изменений показателя преломления стекла от изменений длины волны.

Такая детализация необходима при расчёте высококачественных ахроматических и апохроматических компонентов, поскольку учёт хода относительных дисперсий, на этапе выбора стёкол, позволяет в дальнейшем значительно уменьшить вторичный спектр. Так как, в общем случае, величина вторичного спектра пропорциональна отношению разности частных дисперсий выбранной пары стёкол к разности показателей средних дисперсий этих стёкол.

где: и  — относительные частные дисперсии; и  — коэффициенты средней дисперсии; -фокусное расстояние объектива.

Для практики наиболее важны — частная дисперсия для синего участка спектра или (где  — показатель преломления для фиолетовой g-линии ртути) и соответствующая ей относительная частная дисперсия (или ), поскольку в пределах именно этого участка показатель преломления материалов изменяется с длиной волны наиболее значительно.

Коэффициент поглощения света

Составляет не более 0,2-3,0 %.

Типы оптических стёкол

Классификация оптических стёкол (диаграмма Аббе)

В основу исторически сложившейся классификации оптических стёкол легло общее представление о связи между химическим составом и оптическими постоянными. До работ Шотта оптические стёкла состояли почти исключительно из кремнезёма в соединении с окислами натрия, калия, кальция и свинца. Для таких стёкол существует функциональная зависимость между показателями преломления n и коэффициентами средней дисперсии v, что и было отражено в так называемой диаграмме Аббе. На этой диаграмме бесцветные оптические стёкла располагаются в виде широкой области вытянутой от нижнего левого угла диаграммы к её правому верхнему углу. Таким образом, можно было увидеть взаимосвязь изменения двух основных оптических характеристик с химическим составом оптических стёкол. Причём, с возрастанием показателя преломления, коэффициент дисперсии, как правило, уменьшался.

В связи с этим были выделены два основных типа оптических стёкол: кро́ны (стёкла с низким показателем преломления и высоким значениями коэффициента дисперсии) и фли́нты (стёкла с низкими значениям коэффициента дисперсии и высоким показателем преломления). При этом к группе кронов относились натриево-силикатные стекла, а к группе флинтов — стёкла, содержащие свинец.

В дальнейшем, в связи с ростом числа оптических стёкол, потребовалось делить диаграмму Аббе на бо́льшее число участков, соответствующих новым типам. Так, от кронов отделились лёгкие, тяжёлые и сверхтяжёлые кроны (ЛК, ТК, СТК), а от флинтов — лёгкие, тяжёлые и сверхтяжёлые флинты (ЛФ, ТФ, СТФ). К тому же, между лёгкими кронами и лёгкими флинтами появилась группа кронфлинтов.

Появились новые типы стёкол, как на основе несиликатных стеклообразователей (боратные, фосфатные, фторидные и др.), так и включающие новые компоненты (окислы лантана, тантала, титана). Такие типы часто (в каталогах зарубежных производителей — как правило) обозначаются с применением названий химических элементов, окислы которых и придают стёклам специфические свойства.

Использование подобных стёкол, для которых характерны иные сочетания главного показателя преломления и коэффициента дисперсии, существенно расширили область занимаемую оптическими стёклами на диаграмме Аббе. К тому же, связь между уменьшением коэффициента дисперсии и возрастанием показателя преломления стала менее заметной.

«Особые» стёкла

Отклонения относительных частных дисперсий некоторых оптических стёкол и кристаллов (CaF₂ и BaF₂) от «нормальной прямой»

Кроме того, существуют так называемые «особые» стёкла, или стёкла с «особым ходом частных дисперсий». Большинство из них относятся к двум типам, объединённым собирательными терминами «ланг-кроны» (кроны с увеличенными относительными частными дисперсиями) и «курц-флинты» (флинты с уменьшенными частными дисперсиями). Эти наименования, происходящие от немецких слов lang (длинный) и kurz (короткий), весьма условны, и для большинства «особых» стёкол не связаны напрямую с особенностями химического состава и/или структуры.

В современных каталогах оптических стёкол для отображения «особых» характеристик используются графики (диаграммы) зависимости относительных частных дисперсий от коэффициента средней дисперсии (например, от в каталоге Schott). На этих графиках оптические стёкла располагаются вдоль так называемой «нормальной прямой», непосредственно на которой находятся стёкла с линейной зависимостью от .

При этом, стёкла с незначительным отклонением хода частных дисперсий () и находящиеся вблизи нормальной прямой принято называть «нормальными», а расположенные на бо́льшем удалении (имеющие бо́льшее отклонение хода частных дисперсий) — «особыми» («abnormal»).

Диаграмма «относительная частная дисперсия — коэффициент дисперсии» так же была предложена Эрнстом Аббе, однако, во избежание путаницы, её не принято называть именем автора.

Из стёкол, относящихся к первому из типов (ланг-кроны), следует отметить так называемые низкодисперсные стёкла, различные по составу, но отличающиеся как высокими значениями коэффициента средней дисперсии, так и высоким значением относительной частной дисперсии (то есть, значительным отклонением хода частных дисперсий от «нормального»).

Группа «курц-флинтов» так же объединяет различные по составу стёкла. В частности, под это определение подпадают практически все Шоттовские стёкла типов LaK, LaF, LaSF, а также российские СТК и ТБФ с высоким содержанием окиси лантана. Причём отклонения особых флинтов от «нормальной прямой», как правило, невелики.

«Особые» флинты с повышенными значениями относительной частной дисперсии (ланг-флинты) — это, как правило, либо тяжёлые и сверхтяжёлые флинты с максимальным содержанием окиси свинца, либо титановые флинты с высоким содержанием окиси титана.

Производство

Для получения цветного стекла в состав белого стекла при варке вводят вещества, содержащие медь, золото, селен и др.

Варка оптического стекла производится из шихты в специальных огнеупорных горшках, помещаемых в стекловаренную печь. В составе шихты может быть до 40 % стеклобоя того же состава, что и варящееся стекло. Процесс варки длится около 24 часов. Нагрев производится, как правило, с помощью водородных горелок, при этом температура в печи достигает 1500 °C. В процессе варки стекломассу непрерывно перемешивают керамической мешалкой для достижения однородного состояния и несколько раз берут пробу для контроля качества. Одним из этапов варки является осветление. На этом этапе в стекломассе выделяется большое количество газов из веществ-осветлителей, добавляемых в шихту. Образующиеся крупные пузыри быстро поднимаются к поверхности, захватывая по пути более мелкие, которые в любом случае образуются при варке. По окончании плавки стекла горшок извлекается из печи и подвергается замедленному охлаждению, длящемуся 6-8 дней. Вследствие неравномерности остывания массы в ней образуются натяжения, которые вызывают растрескивание стекла на большое количество кусков.

После остывания куски стекла сортируются по размерам и качеству, затем годные отправляются для дальнейшей обработки. В целях сокращения времени на механическую обработку оптические детали изготавливаются не из обычных кусков стекла, полученных после варки, и из специальных прессованных плиток или заготовок. Во избежание натяжений, вызываемых неравномерным охлаждением массы, полученные таким способом заготовки нагревают до 500 °C и затем подвергают исключительно медленному охлаждению в электрических печах, так называемому отжигу. Если при этом температура упадет резко, в стекле возникнут натяжения, которые приведут к появлению анизотропии. Также может образоваться вторичная мошка.

После отжига получившуюся заготовку исследуют с помощью оптичеких приборов контроля качества и составляют карту дефектов, на которой указывают размеры, местоположение и характер пороков стекла.

Технологические дефекты

К технологическим дефектам оптических стёкол относят камни, пузыри, мошку, дымки, свили и напряжения.

• Камни представляют собой мелкие непрозрачные частицы, отделившиеся от горшка во время варки стекла, или нерасплавившиеся частицы шихты. Небольшое количество и малые размеры камней, если они не находятся в фокальной плоскости или вблизи нее, на качество изображения не влияют, так как задерживают лишь незначительную часть проходящего через стекло света.
• Пузыри образуются в процессе варки стекла ввиду выделения газов составными частями шихты, вступающими в реакцию. Практически неизбежны при изготовлении стекла. Пузыри вызывают светорассеяние и некоторую потерю яркости изображения, так как лучи света, преломляясь на поверхностях пузырей под значительно бо́льшими углами, чем на остальной площади линзы, почти полностью поглощаются внутренними поверхностями камеры и оправы объектива.
• Мо́шка представляет собой большое скопление в массе стекла мельчайших пузырей, занимающих значительную часть его объёма. Мошка вызывает рассеяние большого количества проходящего через стекло света.
• Дымки́ имеют вид паутины или легкой волнистой дымки в среде стекла. Происходят в основном от спекания складок, образующихся в процессе прессовки, а также при спекании ранее не замеченных трещин.
• Сви́ли наблюдаются в массе стекла в виде прозрачных полосок или нитей вследствие неодинакового показателя преломления массы стекла. Представление о свиле может дать сравнение с каплей насыщенного сахарного раствора, введённой в стакан с водой. При растворении капля раствора будет образовывать в воде хорошо заметный след в виде волнистых полос и нитей.
• Напряже́ния возникают вследствие неоднородности стекла, вызываемой, как правило, его неравномерным охлаждением в процессе изготовления. Механически напряжённое состояние стекла вызывает так называемое двойное лучепреломление. В обычных условиях двойное лучепреломление незаметно на глаз, и определяется проверкой стекол при помощи специального прибора — полярископа. Непосредственно в оптических деталях напряжения (и соответствующее двойное лучепреломление) могут возникать под действием собственной массы детали, или давления на стекло при закреплении его в оправах.

Для оптических стёкол установлены категории и классы по качеству (ГОСТ 23136-93). То есть весь спектр дефектов разбит на диапазоны (по их количеству, размеру, форме) в которые должны входить марки стёкол. Для бесцветного оптического стекла существуют нормы ГОСТ 3514-94 (ранее ГОСТ 3514-76). Для цветного оптического стекла — ГОСТ 9411-91 (ранее ГОСТ 9411-76).

Поскольку оптическое стекло изготавливается для конкретных целей, то нормируются не только наличие дефектов, но и отклонения оптических показателей от нормы. Выбирать стекло для своих нужд легче, если заранее определить критерии качества.

Обработка

Обычно, руководствуясь картой дефектов, заготовку распиливают алмазными пилами на более мелкие прямоугольные или вырезают из нее цилиндры с помощью круговых пил. Получающимся заготовкам стараются придать форму, максимально приближенную к форме будущего оптического изделия с небольшим запасом. Также достаточно часто прямоугольные заготовки нагревают до состояния пластической деформации и прессованием получают из них изделия формы, близкой к требуемой. Затем эти заготовки закрепляют в блоки (как правило, из гипса) и шлифуют. Шлифование включает в себя несколько стадий; на каждой из последующей используют все более мелкие абразивные зерна. После каждой стадии шлифования стекло промывают. После того, как стекло отшлифовано, заготовку полируют и затем контролируют его форму (фигуру). Полирование стекла является длительным физико-химическим процессом, который длится до 3-х суток. После полирования получается готовая рабочая поверхность изделия, готовая к использованию. Эту поверхность защищают, извлекают заготовку из блока и вновь собирают блок, но заготовки крепят другой стороной кверху и аналогично шлифуют и полируют другие рабочие поверхности.

Просветление оптики

Основная статья: Просветление оптики

После полирования производится контроль качества поверхности стекла и затем для улучшения характеристик изделия может быть произведено просветление оптики путем нанесения тонких прозрачных плёнок, как правило, диэлектрических. Эти плёнки улучшают оптические характеристики и могут улучшать механические, например, защищать стекло от помутнения при длительном нахождении во влажной атмосфере.

История

Одни из первых серьёзных попыток получения оптического стекла, то есть стекла достаточной химической и физической однородности, и обладающего специфическими оптическими свойствами, можно отнести к XVII веку. Так, в труде немецкого химика Кункеля (Johannes Kunckel) «Ars vitraria experimentalis» (1689 г.) упоминается о борной и фосфорной кислотах, как компонентах стекла, и о боросиликатном кроне, близком по составу к некоторым современным сортам. В 1663 г. в патенте англичанина Тильсона упоминается о введении окиси свинца в «флинт-глас», а в XVIII веке это стекло начинают применять для изготовления ахроматических линз сперва Честер Мур Холл (1729 г.), а затем, и с бо́льшим успехом, Питер Доллонд (1758 г.).

Началом промышленного производства оптического стекла можно считать результат многолетней работы швейцарца Гинана, которому, совместно с Фраунгофером, удалось внедрить на заводе Утцшнайдера в Бенедиктбойерне (Бавария) более или менее надёжный способ получения хорошего оптического стекла в горшках емкостью до 400 кг. Ключом к успеху был изобретённый Гинаном приём механического перемешивания расплава во время варки, круговыми движениями глиняного стержня, вертикально опущенного в стекло. В 1811 году, Гинаном и Фраунгофером, было запущено в производство два сорта оптического стекла: крон (72 % SiO₂, 18 % K₂O, 10 % CaO) и флинт (45 % SiO₂, 12 %K₂O, 43 % PbO)

Разработанный технологический процесс позволял изготавливать вполне удовлетворительные линзы диаметром до 200—250 мм. Однако сортамент оптических стёкол выпускаемых стекольными заводами в первой половине XIX века был практически ограничен двумя его типами.

Во второй половине XIX века немецкий химик Отто Шотт осуществляет, по предложению Эрнста Аббе, фундаментальное исследование влияния на свойства стекла различных компонентов, а в 1884 г. О. Шотт и Э. Аббе и К. Цейсс основывают в Йене завод начавший выпуск разнообразных сортов оптического стекла.

См. также

• Оптические материалы
• Оптические системы

Литература

• И.  Я. Бубис и др., под общ. ред. С. М. Кузнецова и М. А. Окатова, Справочник технолога оптика. Л. Машиностроение. 1983
• Волосов Д. С. Фотографическая оптика. М., «Искусство», 1971.
• Кулагин, С. В. Оптическое стекло // Фотокинотехника: Энциклопедия / Главный редактор Е. А. Иофис. — М.: Советская энциклопедия, 1981.
• Качалов Н. Стекло. Издательство АН СССР. Москва. 1959
• Н. Н. Качалов и В. Г. Воано. Основы производства оптического стекла. Л. ОНТИ-Химтеорет, 1936
• Краткий фотографический справочник. Под общей редакцией д.т. н. Пуськова В. В., изд. 2-е, М., Искусство, 1953.
• Яштолд-Говорко В. А. Фотосъёмка и обработка. Съемка, формулы, термины, рецепты. Изд. 4-е, сокр. М., «Искусство», 1977.
• ГОСТ 23136-93 — Материалы Оптические — Параметры
• ГОСТ 3514-94 — Стекло Оптическое Бесцветное — Технические условия
• ГОСТ 9411-91 — Стекло Оптическое Цветное — Технические условия

Ссылки

• Оптические материалы, энциклопедия для химиков

Что такое оптическое стекло? — Swift Glass

Опубликовано Шейлой Рейнольдс в 14 мая 2020 г. , 10:49 | Оставить комментарий

Оптическая промышленность охватывает широкий спектр приложений, связанных со свойствами и движением света. От линз для очков и фотоаппаратов до волоконной оптики оптические решения являются неотъемлемой частью повседневной жизни. Оптическое стекло является основным материалом, используемым во многих оптических устройствах, включая призмы, лазеры, светоделители и другие оптические компоненты.

Свойства оптического стекла

Несмотря на то, что оно имеет многие характеристики других типов стекла, оптическое стекло производится с использованием различных химических веществ для улучшения свойств, которые особенно полезны для оптических приложений.

Химические свойства

Оптическое стекло может содержать различные добавки, такие как оксид бора, свинец, оксид цинка, флюорит и оксид бария, для повышения его способности пропускать свет в пределах определенных длин волн. В зависимости от химического состава стекла различные длины волн света, как видимого, так и невидимого, могут поглощаться, передаваться или преломляться для достижения желаемого оптического эффекта для данного применения.

Двумя наиболее распространенными типами оптического стекла являются флинт и крон. Флинт-стекло производится с использованием свинца, а крон-стекло содержит более высокий уровень оксида калия.

Механические свойства

Оптическое стекло ценится за его прозрачность, чистоту и твердость по сравнению с другими типами стекла. Оптическое стекло изготавливается особо плотным, с плотностью до 6,19 г/см³. Бесцветное стекло имеет тенденцию быть более плотным, чем коронное стекло, из-за включения свинца в его общий состав.

Оптические свойства

При рассмотрении конкретных оптических свойств оптического стекла инженеры обращаются к показателю преломления и числу Аббе. Число Аббе, VD, материала определяется как:

,

, где nC, nD и nF — показатели преломления материала на длинах волн фраунгоферовских спектральных линий C, D1 и F.

Показатель преломления измеряет степень замедления и искривления или преломления света при прохождении через материал. Чем выше показатель преломления, тем сильнее происходит преломление. Бесцветное стекло, например, имеет более низкий показатель преломления, чем коронное стекло, а это означает, что свет преломляется больше, когда он проходит через бесцветное стекло.

Коэффициент Аббе материала измеряет хроматическую дисперсию света при его прохождении через материал. В зависимости от материала разные длины волн света могут проходить с разной скоростью. Значение Аббе количественно определяет количество хроматических искажений, возникающих для данного материала. Например, кроновое стекло имеет более высокое число Аббе, чем бесцветное стекло, поэтому оно демонстрирует меньшее хроматическое искажение.

Применение оптических плоских очков

Благодаря своему исключительному уровню прозрачности и долговечности оптическое стекло является наиболее часто используемым материалом для самых разных оптических применений, в том числе:

• Линзы для аналитического и медицинского оборудования
• Фотообъективы
• Окна для оптических систем и приборов
• Стеклянные подложки
• Свинцовые радиационные очки
• Прецизионные линзы
• Датчики давления
• Лазерные системы

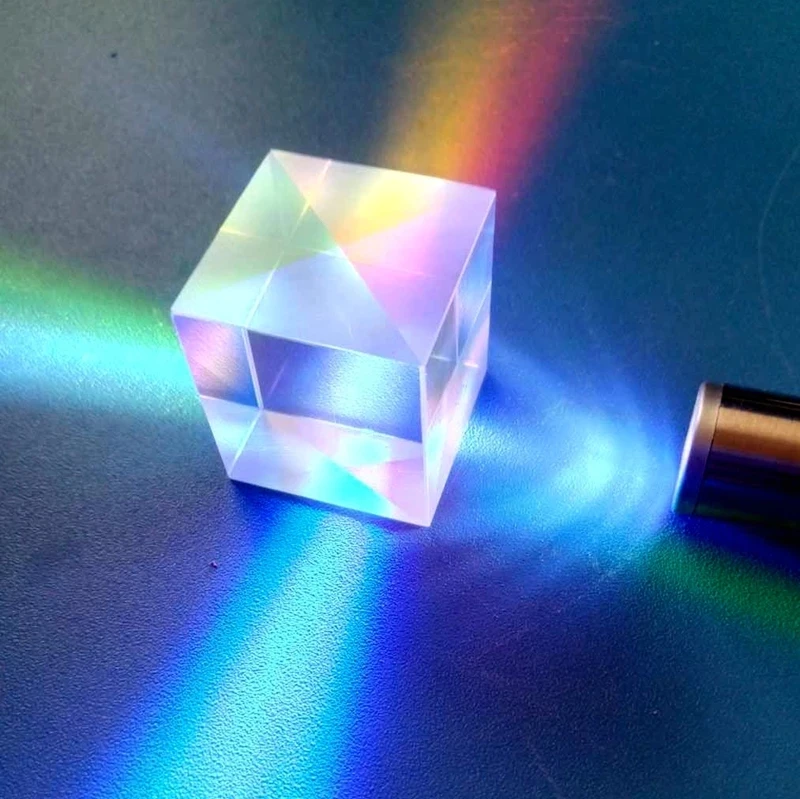

• Светоделители

Достижения в области оптического стекла

По мере развития технологий спрос на высококачественное оптическое стекло для использования в технике продолжает расти. Его исключительная прозрачность и точность в сочетании с высокой химической и температурной стойкостью делают оптическое стекло идеальным материалом для передовых технологических приложений, включая робототехнику, дисплеи виртуальной реальности, лазерное оборудование и 3D-печать. Рыночные прогнозы показывают, что спрос на оптическое стекло будет расти, поскольку разработчики продолжают изучать возможности его использования в новых и усовершенствованных технологиях.

Наш опыт работы с оптическим стеклом

С 1970 года Swift Glass является надежным производителем оптического стекла для клиентов по всему миру. Наше современное оборудование обеспечивает изготовление прецизионных оптических компонентов с полным спектром услуг в больших объемах и в кратчайшие сроки. Мы предлагаем ряд дополнительных услуг, чтобы гарантировать, что ваш оптический стеклянный продукт будет именно тем, что вам нужно. Эти услуги включают в себя:

• Фрезерование с ЧПУ, ручная полировка
• Точная карандашная заточка
• Плоский полироль
• Притирка и полировка хрусталя и керамики
• Поверхностное покрытие
• Притирка и полировка больших пластин
• Металлизация
• Гидроабразивная резка

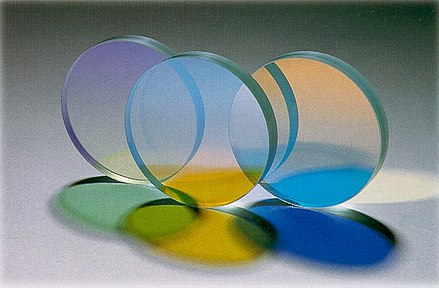

• Различные цвета фильтров

Вот уже почти столетие Swift Glass является ведущим поставщиком изделий из стекла для самых разных отраслей промышленности. Наша компания сертифицирована по стандарту ISO 9001:2015 и соответствует требованиям ITAR, что гарантирует нашим клиентам по всему миру решения из оптического стекла высочайшего качества. Обладая более чем 50-летним специализированным опытом производства оптического стекла, мы обладаем знаниями, необходимыми для производства высококачественной оптической продукции, соответствующей самым подробным и строгим спецификациям.

Чтобы узнать больше о наших исключительных продуктах и ​​услугах из оптического стекла, свяжитесь с нами сегодня или запросите предложение.

Оптические очки

Оптические очки
