элементы и формы кровли домов

Крыша — верхняя ограждающая конструкция любого типа зданий, выполняющая гидроизолирующие, а в большинстве случаях и теплоизолирующие функции (сохранение внутреннего тепла и защита от внешнего перегрева). А ещё можно сказать, это неотъемлемый элемент здания, защищающий его от разного рода атмосферных воздействий, таких как дождь, снег, мороз, солнечные лучи, пыль и т. п. Конструкция крыши, должна быть устойчива к воздействию ветра и давлению снега, иметь высокие противопожарные характеристики и, что немаловажно, эстетичный внешний вид.

Важным элементом, этой конструкции является кровля — верхняя оболочка нашей крыши, устраиваемая из разнообразных материалов, которые обладают не только защитными функциями, но и отвечают за тот самый внешний вид.

Крыши могут быть чердачные или мансардные: имеющие под собой помещение и бесчердачные: то есть, является одновременно чердачным перекрытием и крышей, такие конструкции ещё называют совмещённой крышей или покрытием.

Крыши бывают как утеплённые, так и холодные. Чердачные крыши в своём большинстве являются холодными, а теплозащиту верхнего этажа в таком случае выполняет чердачное перекрытие.

Мансардные крыши: всегда утеплённые так как подразумевают под собой жилое, отапливаемое помещение — мансарда, мансардный этаж.

Бесчердачные крыши в не отапливаемых помещениях, подсобного плана (сарай, гораж…) обустраиваются холодными, а вот в жилых домах имеют теплоизоляцию.

Форма крыш

Крыши по форме бывают плоские и скатные. Первая имеет малый уклон до 2, 5%, в связи с этим испытывает большие снеговые нагрузки, которые передаются сразу на перекрытие, это предъявляет к ним высокие требования по несущей способности.

Чаще всего, перекрытие домов с плоскими крышами, это железобетонные конструкции, которые могут быть сборными или монолитными. Такая конструкция крыши лишает её парусности (воздействия ветровых нагрузок). Скатные крыши с уклоном более 2, 5% в первую очередь характеризуются, наличием стропильной системы и подразделяются на односкатные, двускатные и вальмовые.

Еще больше информации и фото о форме крыш в нашем разледе «Разработка сложных и не стандартных элементов и узлов кровли»

Односкатные крыши

Конструкция крыши опирается на две несущие стены разной высоты. Часто такое конструктивное решение используется при сооружении вспомогательных зданий с простой конструкцией, а также складских и производственных помещений.

Поверхность крыши в таких случаях обращена к наветренной стороне, что защищает здание от ветра и осадков. В хозяйственных помещениях, в целях экономии она может служить потолком, где его горизонтальность не столь важна.

Двускатная крыша

Такая конструкция имеет два ската, а образующиеся при этом треугольные стены по торцам здания называют фронтонами, если они сделаны из строительного камня или щипцами, если из дерева. Но на практике и те и другие называют фронтонами.

Это самая распространённая классическая крыша. Вариантами такой конструкции являются крыши с разными углами уклона и размерами свеса. Для эксплуатации чердачного помещения в хозяйственных или бытовых целях обустраивают ломаные двускатные крыши.

Для расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома вы можете воспользоваться нашим он-лайн калькулятором

Вальмовая крыша

Конструкция такой крыши имеет четыре треугольных ската (вальма) по торцам здания. Если же вальма не подходит к карнизу, то такая крыша является полувальмовой. У этой конструкции есть ещё и другие названия – четырёхскатная, крыша конвертом.

Шатровая крыша

Разновидность вальмовой крыши, выполнена в виде треугольников одинаковой величины, которые сходятся в одной точке. Такая форма крыши увенчивает храмы, колокольни, башни, всё чаще встречается на беседках.

Элементы крыш

Несущая конструкция: может состоять из деревянных стропил, балок или ферм с нижним и верхним поясом, объединённых между собой решётками.

• Основание под кровлю.
• Гидро и паробарьер.
• Кровельный материал.

Несущая конструкция чердачной или мансардной крыши в малоэтажном доме представлена стропильной системой, наклонной или висячей. Наклонные стропила применимы в домах с опорными стенами (простенками), пролёт между которыми может быть в пределах 4, 5 метра. При большем пролёте под стропила ставятся подкосы.

При выборе несущей конструкции крыши нужно учесть ряд факторов, таких как уклон кровли, длина пролета, сечение стропил, вид материала, применяемого для данной кровли, а также величина ожидаемого снегового покрова.

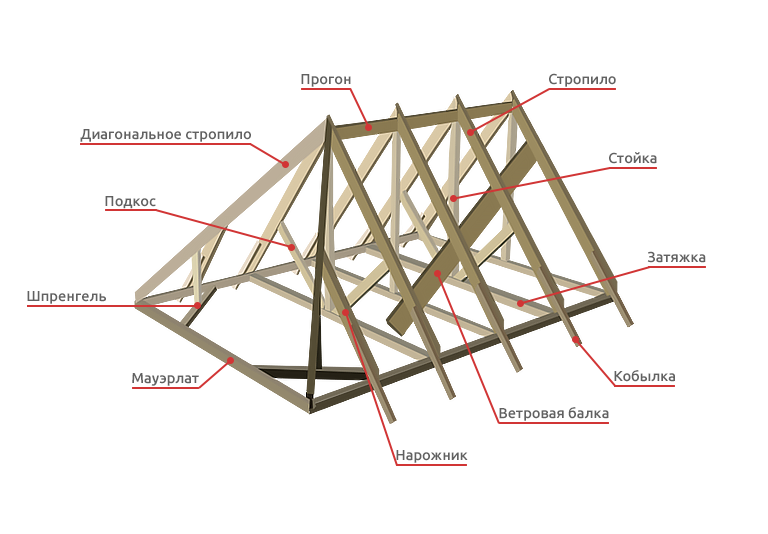

Стропильные системы

Наклонные стропила

Отличаются экономичностью конструкции и простотой монтажа, но для их установки необходимы внутренние стены или несущие перегородки. Такие стропила состоят из двух стропильных ног, которые внизу опираются на верх стены, а вверху соединены.

Наслонные стропила изготавливаются из брёвен или бруса, и располагаются, как правило, на 0, 8 — 1, 5 м относительно друг друга в последнее время используют ещё и металлические конструкции. С целью недопущения прогиба стропил под них могут быть установлены подкосы или ригели.

Висячие стропила

Такие стропила могут быть использованы, если пролет крыши достигает 12 метров, а промежуточные опоры при этом отсутствуют, также подобные конструкции применимы в домах, где стены выполнены из сырцового материала.

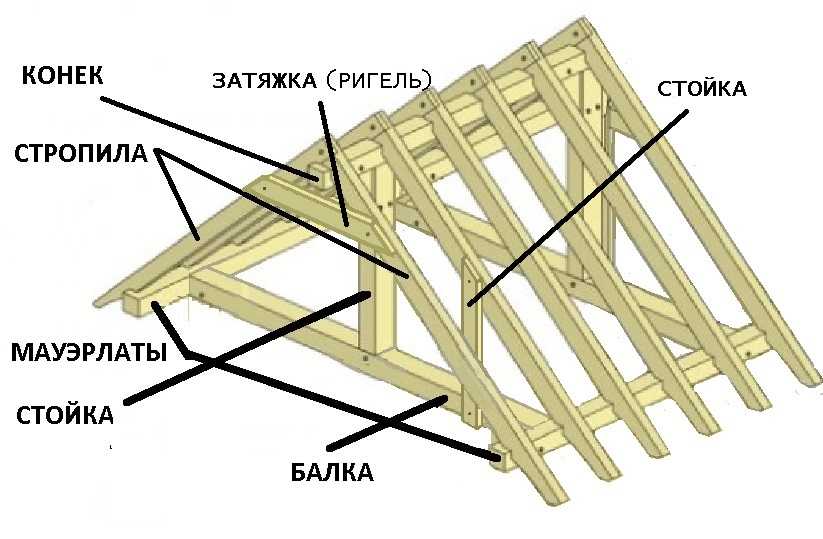

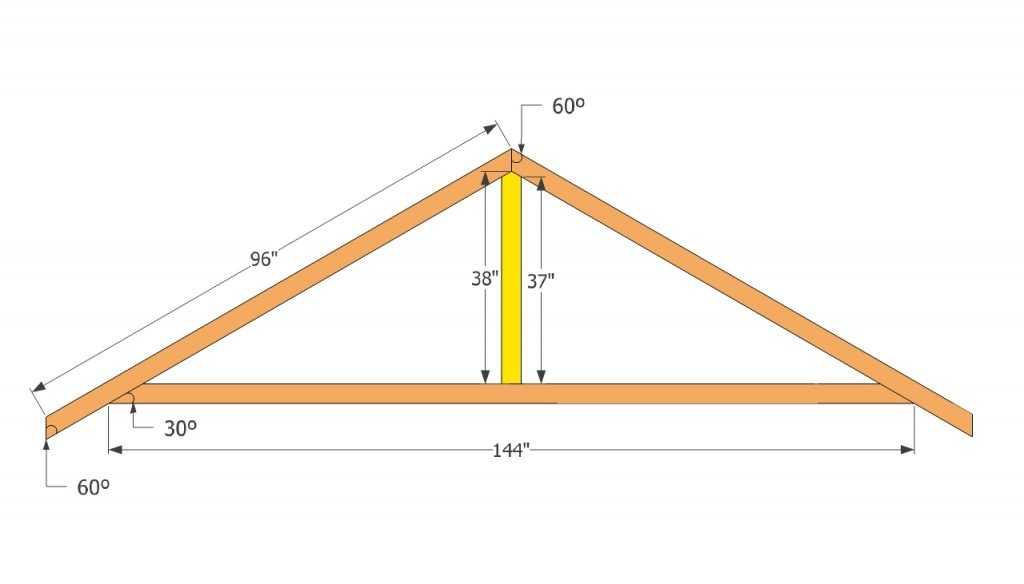

Висячие стропила включают в себя: верхний пояс (стропильные ноги) и нижний пояс (затяжка). При недостаточной прочности таких стропил между ними может быть установлен ригель. Для изготовления висячих стропил используются брёвна, брусья или металлические конструкции.

Части стропил, а также мауэрлаты (брус, служащий крайней, нижней опорой для стропил), которые соприкасаются со стенами из камня или сырцового материала должны быть осмолены или проложены толем. В месте прохождения дымохода расстояние от него до стропильной ноги должно составлять порядка 40 сантиметров.

Основание кровли

Основанием для кровли из штучного или рулонного материала может служить обрешетка или сплошной настил. Для изготовления первого применяют деревянные брусья, или доски, а для второго – плотно приставленные доски или деревоплиты (OSB, QSB, фанера).

Сплошной настил необходим лишь, когда для покрытия используют рулонный материал или битумную черепицу (мягкую кровлю).

Обрешетка применима для кровельного покрытия из черепицы, металлочерепицы, листовой стали, или шифера.

При обустройстве основания нужно неукоснительно соблюдать два основных правила: все элементы конструкции должны быть надежно закреплены, а их стыки должны располагаться над стропилами в разбежку. Кроме того между брусками и досками обрешетки должно соблюдаться заданное расстояние на всей поверхности основы. А вот самые широкие элементы располагаются под стыками, под коньком и у карниза.

Монтаж: готовим кровельное основание | Крыша дома твоего

Как известно, дом держится на прочном фундаменте. А кровля — на сплошном основании. Так называется жесткий настил из древесного материала,  к которому крепятся кровельные материалы. Сегодня мы подробно рассмотрим, как правильно обустроить это самое основание, чтобы кровля  долгие годы и даже десятилетия надежно защищала дом от непогоды и воздействий атмосферных явлений.

Дома с гибкой черепицей смотрятся благородно и солидно. За внешней строгостью и привлекательностью формы кровли кроется серьезная работа профессионалов.
А что делать, если возникла необходимость самостоятельно провести работы? Или вы хотите проконтролировать работу бригады кровельщиков? Откроем секреты мастеров. Наше руководство поможет уложить гибкую черепицу с учетом рекомендаций производителя, что позволит покрытию прослужить долгие годы и придать ему аккуратный и презентабельный вид. Главное — подготовить надежное сплошное основание кровли. Оно должно быть сухим, сплошным, жестким и ровным. После окончания монтажа перепады по высоте готового настила не должны превышать 1–2 мм!

Монтаж пароизоляции

После возведения стропильной системы, начинаем монтаж пароизоляции. Эта система необходима для того, чтобы защищать подкровельное пространство от влаги, конденсата и водяных паров строительные конструкции.

Сначала набиваем в торцах дополнительную планку в один уровень со стропильными ногами, для того чтобы в дальнейшем на торце было к чему прикрепить пленку. Затем производим укладку пленки по всей поверхности внахлест.

Далее начинаем закреплять пароизоляционную пленку деревянными планками, так чтобы она обязательно находилась с внутренней стороны, также защищая от пара несущие деревянные конструкции.

Делаем черновую обрешетку из деревяннго бруса. Она также будет нужен для крепления внутренней обшивки мансарды из листов гипсокартона, плит или фанеры. Устанавливаем обрешетку по всей длине с шагом 600 мм.
Пленку от провисания закрепляют с помощь степлера или гвоздями. Для конструкций которые выходят за границу покрытия нужно аккуратно вырезать пленку вокруг них.
В местах нахлеста полотен пленки друг на друга ее  нужно надёжно скреплять между собой двусторонним скотчем.
Перед укладкой утеплителя между стропильными ногами прибиваем деревянный брус, который будет держать снизу плиты утеплителя.

Поверх пленки с наружной стороны укладываем плиты утеплителя. Делаем это по возможности в разбежку. После раскладки всего утеплителя, на стропильные конструкции укладывают ветрозащитную пленку.

Крепим обрешетку

Пленку фиксируют контрбрусом, который также служит для создания вентялиционных каналов. На контрбрус монтируется разреженная обрешетка, которая послужит основанием для крепления сплошного настила из древесных или древесно-стружечных  плит.

Приемы, которые  позволят уменьшить риск коробления древесины при высыхании

Рекомендуется использовать древесину хвойных пород. Поперечные стыки досок располагают на стропилах. Длинна досок — не менее чем два пролета стропил. Зазор между досками — от 1 до 5 мм. Так же необходимо следить, чтобы центр годовых колец прикрепляемых досок располагался какбы внутри конструкции кровли, то есть внешними кольцами наверх. При использовании влажной древесины концы  обрезных досок закрепляют с каждой стороны двумя саморезами.

Укладываем сплошной настил

Наиболее выгодным и практичным является конструкция тонких плит, опертых на шаговую обрешетку. Сплошное основание получается жестким, абсолютно ровным, не боящимся влаги, недорогим и с минимальным количеством отходов, так как место найдется для любых обрезков.
Для создания сплошного настила могут использоваться ориентированно-стружечная плита (ОСП), фанера повышенной влагостойкости (ФСФ), шпунтованные или обрезные доски, отсортированные по толщине с относительной влажностью не более 20 процентов.
Монтаж крупнощитового настила из плит ОСП или фанеры ФСФ рекомендуется вести с разбежкой швов и крепить их ершеными гвоздями либо саморезами. При монтаже в зимний период между листами необходимо оставлять зазоры шириной 3 мм. Это позволит избежать деформации настила в теплое время года, когда деревянные плиты неизбежно будут расширятся.
После установки сплошного основания следует проверить его геометрию. Сравнить длину, ширину, диагонали и плосткостность ската.

А как быть с трубой?

Если через кровлю проходит труба, помните правило: если сторона трубы, расположенная поперек ската больше 50 см, то для облегчения стока воды и предотвращения скапливания снега рекомендуется устанавливать разжелобок.

Итак, если вы все сделали в соответствии с нашими рекомендациями, то у вас готово надежное и прочное основание для будущей кровли. В следующий раз мы приступим к укладке подкладочных ковров для гибкой черепицы.

КАК СДЕЛАТЬ КРЫШУ НА ЗАВИСТЬ СОСЕДУ?

Руководство по листам кровельного основания: APP, SBS, Peel & Stick, BUR и др.

Лист кровельного основания представляет собой нижний гидроизоляционный слой многослойной кровельной мембранной системы. Изготавливается из стекловолокна или армированного полиэстера, или композитной арматуры и пропитывается/покрывается модифицированным битумным асфальтом. Это асфальт, усиленный пластиком или резиновым полимером. Основные листы покрываются термосвариваемой пленкой, песком или разделительной пленкой в ​​зависимости от требований применения.

Крыша с малым уклоном будет покрыта как минимум двумя листами: основным листом и верхним листом. Нижний лист обеспечивает гидроизоляцию и верхнюю поверхность, которая может соединяться с защитным листом. Защитный лист обеспечивает цвет, защиту от огня, защиту от ультрафиолетового (УФ) излучения и стойкость к механическим воздействиям. Базовый лист и верхний лист должны быть разработаны для совместной работы.

Базовые листы могут показаться простыми, но между ними есть много различий, от материалов, используемых для их изготовления, до способа их установки. Они могут быть частью многослойной наплавляемой системы, включающей множество слоев, или частью модифицированной битумной системы, состоящей только из двух слоев.

В этом руководстве мы объясним все типы подложек и их соответствующие системные компоненты. Мы также обсудим способы установки основного листа.

Типы кровельных листов

Существует множество материалов, из которых производители должны выбирать при изготовлении кровельных листов. В результате существует множество типов базовых листов, которые предлагают различные характеристики и способы установки. Вот основные типы кровельных листов:

Застроенная кровля (BUR): Застроенные кровельные системы имеют много слоев, поэтому, если в одном слое возникает проблема, другие слои обеспечивают избыточность. Хотя эти системы имеют только один базовый лист, они будут состоять из нескольких компонентов.

Основа в системе BUR может быть изготовлена ​​из войлока, стекловолокна или полиэстера. Базовые листы в системах BUR могут быть пропитаны немодифицированным битумом, либо они могут быть пропитаны модифицированным битумом, высокоэффективным асфальтом. Компания IKO может предоставить вам рекомендации по выбору подложки, которая лучше всего подходит для вашего применения, в зависимости от ожидаемого срока службы кровли.

Модифицированный битум: По сути, модифицированный битум представляет собой асфальт с добавлением каучука или пластиковых полимеров. Эти полимеры обеспечивают дополнительную прочность, гибкость и долговечность. Существует два основных типа модифицированных битумных листов.

• SBS: Стирол-бутадиен-стирол (SBS) представляет собой каучуковый полимер, придающий основному листу дополнительную эластичность, гибкость и долговечность. Одним из таких базовых листов SBS является Torchflex™ TF-95-SF-Base от IKO. SBS позволяет этому основному листу из стекловолокна оставаться гибким в холодную погоду для простоты установки. Он также повышает влагостойкость и долговечность.
• APP: Атактический полипропилен (APP) — еще один каучуковый полимер, используемый для придания подложке дополнительной прочности и гибкости. Он также является гибким при более низких температурах, что расширяет окно установки для кровельных подрядчиков. При нанесении с подогревом базовые листы APP потребуют немного более высоких температур, чем базовые листы SBS. Armourplast™ Classic — это базовый лист APP от IKO.

Гибрид: IKO может поставлять гибридные битумные системы, которые, как правило, состоят из наплавленных кровельных слоев с защитным листом из модифицированного битума. Требования спецификации определяют, какие продукты лучше всего подходят для достижения желаемой производительности. Правильно применяемые гибридные системы обеспечивают превосходную защиту от атмосферных воздействий.

Как изготавливаются подложки?

IKO стремится к высокому уровню вертикальной интеграции, что означает, что мы контролируем большую часть материалов, которые используются в производстве нашей конечной продукции, обеспечивая исключительный контроль качества и совместимость материалов.

Для производства наших базовых листов мы используем прочный нетканый мат из стекловолокна. Мы также модифицируем наши асфальтовые смеси сополимерами SBS или APP. После надлежащего смешивания битумы наносятся на мат в соответствии со строгими стандартами.

Мы пропитываем или покрываем мат специальным битумом, необходимым для конечного продукта. Во время этого процесса мы контролируем полимерную смесь, уровни насыщения и многие другие критерии с помощью самого современного оборудования, чтобы гарантировать, что готовый продукт соответствует не только нашим высоким стандартам качества, но и конкретным стандартам ASTM, UL или другим обязательным стандартам. Каждый этап производственного процесса тщательно контролируется.

Где вы устанавливаете листы основания?

Давайте обсудим, какое место занимает основной лист среди различных слоев коммерческой системы крыши с малым уклоном.

• Основание: Существует несколько типов конструкционных кровельных настилов: стальные настилы, деревянные настилы, бетонные настилы, легкие изоляционные бетонные настилы и настилы из цементного конструкционного древесного волокна.
• Пароизолятор: Проконсультируйтесь со специалистом, чтобы определить, является ли пароизолятор необходимым компонентом вашей кровельной системы. Это может быть важным дополнением для снижения паропроницаемости кровельного покрытия. На производительность влияет ряд факторов, и это может быть сложным решением.
• Изоляция крыши с малым уклоном: Изоляция поможет крыше удерживать кондиционированный воздух в здании, сохраняя тепло зимой или снаружи летом. Одним из лучших вариантов для достижения высокого коэффициента сопротивления теплопередаче является полиизоляция IKO. Чем выше значение R, тем выше эффективность изоляции.
• Покрывающая панель: Покрывающие панели — это компоненты, повышающие устойчивость хорошо спроектированной кровельной системы к граду и другим механическим воздействиям.
• Подложка: При выборе подложки необходимо учитывать тип вашей колоды. Например, для легкого бетона или настила, который можно прибить гвоздями, может потребоваться вентиляционное основание. Кроме того, применение будет иметь важное значение, например, при механическом креплении системы, тепловой сварке, использовании холодного клея, горячей протирке шваброй или использовании самоклеящейся системы.
• Заглушка: К счастью, существует полный спектр выбора крышек. Оптимальный выбор будет зависеть от ряда факторов, в том числе от местоположения здания, соответствия нормам и требованиям к прохладной крыше.

Методы установки кровельных листов основания

Ассоциация производителей асфальтобетонных кровель (ARMA) — отличный ресурс с рядом обучающих статей о правильной установке кровельных материалов. IKO является активным членом ARMA и рекомендует вам ознакомиться с разделом «Выбор правильного метода установки вашей асфальтовой кровельной системы с малым уклоном».

• Горячая уборка : Горячая уборка – это традиционный метод нанесения битумной основы. Полученная система является избыточной и долговечной. Эти системы могут применяться в широком диапазоне климатических условий, предлагая больший выбор для круглогодичной установки. Ограничения на наличие чайников или насосного оборудования на территории могут быть недостатком в городских районах.
• Горячая сварка : В этих системах используются машины для тепловой сварки или сварочное оборудование с пропаном для расплавления асфальта, создавая клей, который приклеивается к основанию. Безопасность имеет первостепенное значение при использовании этих методов нанесения.
• Самоклеящиеся: Как следует из названия, эти битумные продукты изготавливаются с разделительными слоями, предотвращающими прилипание продукта к самому себе. Они становятся все более популярными, потому что могут работать в зданиях, таких как больницы, где требуются материалы с низким содержанием запаха или летучих органических соединений. Их также обычно называют продуктами с кожурой и палочкой. Armourbond 180 — это самоклеящаяся основа от IKO. Самоклеящиеся продукты идеально подходят для использования на крышах с несколькими проходами, такими как вентиляционные отверстия или оборудование HVAC.
• Механическое крепление: Другим вариантом является механическое крепление основного листа. Примером этого является IKO Fast-N-Stick™ 180-Base Sheet, изготовленный из прочного нетканого армированного полиэфирного мата, усиленного стекловолокном. Это прочный, «ровный» базовый лист. Системы с механическим креплением идеально подходят для больших крыш, где желательна оптимальная скорость производства.
• Холодное нанесение : Эти клеи жидкие при комнатной температуре и наносятся шпателем или ракелем. Затем мембрана прижимается к крыше тяжелым валиком. Листы холодного нанесения — это уникальное решение, обеспечивающее превосходную защиту крыши и избавляющее кровельщика от работы с горелками, вытирания расплавленного асфальта или необходимости отклеивания антиадгезионных листов. IKO Cold Gold™ — это клей для холодного нанесения, который можно использовать для крепления наших базовых листов Modiflex™.

Кровельная система, которую вы устанавливаете, определит, какой тип необходимого листа основания

С таким количеством доступных материалов и методов монтажа выбор листа кровельного основания может стать очень сложным. Помните, что это всего лишь один компонент из огромного множества доступных систем. Как правило, большинство кровельных систем испытываются в сборе, причем каждый компонент совместим с определенным набором других компонентов. Какой базовый лист подходит для вашей крыши? Это зависит от типа кровельной системы, которая вам нужна, которая зависит от вашего здания, бюджета и требований к производительности. Вот лишь некоторые из соображений по кровельным системам, которые будут определять, какую систему вы будете использовать:

• Нормы правил, такие как сопротивление ветру.
• LEED®, зеленая крыша, прохладная крыша.
• UL® или FM®.
• Добавлены фотогальванические системы.
• Стоимость жизненного цикла.
• Слабый запах.
• Микроклиматические условия и география.
• Долголетие.

Специалист по кровле может посоветовать вам преимущества одной кровельной системы над другой. Свяжитесь с опытным специалистом по кровельным работам с помощью инструмента поиска подрядчиков IKO. Или узнайте больше о системах крыш с малым уклоном в целом, чтобы сделать более осознанный выбор.
