Отделка фасада профлистом, фасадная система под профлист

Отделка фасада или стены профлистом — это очень экономичное предложение облицовка зданий. Как правило, для отделки выбирают профлист для времменного и или малобюдетного обустройства фасада.
Монтаж профлиста производится очень быстро, система проста в монтаже и надежна в использовании.

Фасадная система для облицовки зданий профлистом.

Такая фасадная система предназначена для облицовки фасадов зданий и других строительных объектов профилированным стальным листом, металлосайдингом, или металлическими кассетами.

Фасады с применением металлических подоблицовочных конструкций, сертифицированных утеплителей относятся к классу негорючих строительных материалов и отвечают всем требованиям пожарной безопасности.

А также отделка фасада профлистом служит для утепления наружной стены здания, в соответствии с требованиями действующих норм по тепловой защите зданий.

Средний расчет отделки профлистом►

Конструкция для отделки — фасадная система сертифицирована. имеет необходимый комплект документов и сертификаты.

Подробно ознакомиться с узлами крепления системы и нюансами монтажа можно в альбоме технических решений.

Фасадная система для отделки профлист состоит из:

• Несущих кронштейнов, предназначенных для крепления каркаса к стене с помощью анкерных дюбедей или анкеров.

• Вертикальных направляющих шляпного П-образного поперечного сечения, прикрепляемым к горизонтальным направляющим Г-образного сечения с помощью саморезов и заклепок. А также • Т-образных направляющих.

• Утеплителя, который монтируется в один или два слоя и крепится на тарельчатые дюбели.

• Ветрогидроизоляционной мембраны

• Вспомогательных профилей и держателей примыкания системы к проемам, углам

• Облицовки из профилированного стального листа, металлосайдинга или металлических кассет.

В разделе РАСЧЕТ ФАСАДА можно ознакомиться с предварительным расчетом всех элементов для облицовки фасада профлистом.

Вертикальная фасадная система

Вертикальные направляющие Т-образного поперечного сечения применяются в облегченной конструкции. Шляпного поперечного сечения в усиленной конструкции, предназначенной для крепления в межэтажные перекрытия.

Фасадная система под профлист проста в применении, требует минимум финансовых затрат и быстро и легко монтируется на фасад, что делает отделку фасада профлистом самым быстрым и экономическим способом облицовки.

Мы производим фасадные системы любого типа высокого качества по доступным ценам.

В качестве наружной облицовки фасада с такой металлической конструкцией применяются

профлист с лакокрасочным покрытием,

металлосайдинг,

металлические кассеты.

Обращаем Ваше внимание!

Ширина профилированных металлических листов не должна превышать 1200 мм, а толщина не менее 0.7 мм. Крепится профлист и металлосайдинг к направляющим с помощью окрашенных кровельных саморезов или вытяжных заклепок из коррозийностойкой стали с шагом 250 мм.

Эффективность применения конструкции для облицовки фасада профлистом образуется сразу по нескольким направлениям:

За счет повышения теплозащиты наружных стен и создания теплового комфорта внутри помещения, экономится тепловая энергия и снижаются затраты на отопление. Все затраты на установку навесной фасадной системы окупаются в течении 6 мес., за счет средств, сэкономленных во время отопительного периода.

Затраты на обслуживание и ремонт являются минимальными, значительно меньше, чем на системы с применением штукатурки.

Повышается надежность работы ограждающих конструкций зданий и их долговечность.

Повышается срок службы ограждающих конструкций.

Долговечность облицовочного материала, простота и надежность системы уменьшают эксплуатационные расходы, а простота и удобство ремонта экономят расходы на ремонт.

«Сухой» монтаж круглый год – основное преимущество перед системами с применением штукатурки.

Значительная экономия средств.

Отделка фасада профлистом, фасадная система под профлист, облицовка дома металлом, обрешетка, монтаж профлиста.

Обшивка дома профнастилом: пошаговая инструкция по монтажу

Если выбирать отделку для фасада исключительно из соображений практичности, стоит обратить внимание на профнастил. Крепкий, долговечный, не слишком дорогой, этот материал нашел широкое применение в частном строительстве. И если раньше его использовали больше для заборов и кровель, то сейчас активно применяют и для наружных стен. Обшивка дома профнастилом не требует специальных навыков, и если вы умеете обращаться со строительным инструментом, справиться с монтажом будет несложно.

Обшивка дома профнастилом

Профлист может иметь не только цветное декоративное покрытие, но и имитировать дерево, камень

Содержание

1 Основные свойства материала
2 Выбор профнастила для обшивки
- 2.1 Цены на профнастил
3 Расчет материала
4 Доборные элементы для профнастила
5 Как выполнить обшивку своими руками
- 5.1 Подготовительные работы
- 5.2 Цены на грунтовку глубокого проникновения
- 5.3 Монтаж каркаса и обшивки
- 5.4 Цены на угловые шлифмашинки (болгарки)
- 5.5 Обшивка фронтона
- 5.6 Видео — Обшивка дома профнастилом

Основные свойства материала

Для изготовления профнастила используют тонкую листовую сталь, защищенную от коррозии цинковым покрытием. После прокатывания в станках гибкий металл превращается в гофрированные профили с волнами разной конфигурации и размеров, и приобретает дополнительные характеристики. Для усиления защитных свойств листы покрываются полимерным составом, с лицевой стороны наносится декоративный слой. Ребра жесткости придают изделию высокую прочность при небольшом весе, что способствует снижению нагрузки на основание. И чем больше высота этих ребер, тем устойчивее профнастил к механическим нагрузкам.

Срок эксплуатации обшивки зависит от вида защитного покрытия: простой оцинкованный профнастил служит около 30 лет, а профнастил с полимерным покрытием – до 45 и больше. Материал поддается механической обработке, легко сверлится и режется, благодаря чему монтаж листов выполняется без особых усилий. При необходимости профнастил можно демонтировать и использовать повторно без ухудшения эксплуатационных характеристик.

Выбор профнастила для обшивки

Обшивка стен дома профнастилом

Согласно ГОСТу 24045-2010, профнастил делится по назначению на несколько видов – несущий, кровельный, стеновой и смешанного типа.

ГОСТ 24045-2010

Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Файл для скачивания
ГОСТ 24045-2010

Каждый вид имеет соответствующую маркировку. Для обшивки фасадов предназначен стеновой профнастил (С), отличающийся трапециевидной формой гофры. Высота профиля варьируется в пределах 8-44 мм, декоративное покрытие может быть как однотонным, так и с рисунком.

Видя букву «С», стоящую перед численной маркировочной комбинацией, не стоит сомневаться – перед вами именно стеновой профнастил

Стеновой профнастил

Если же требуется обшить каркас гаража или какой-нибудь другой нежилой постройки, рекомендуется выбирать несущий (Н) профнастил, либо смешанного типа, который обозначается буквами НС.

Несущий профнастил

При маркировке листов рядом с буквенным обозначением ставят цифры, которые указывают на высоту гофры – С-8, С-10, С-20 и так далее. При обшивке частных домов самым востребованным является профнастил С-8: он самый недорогой, легкий, но при этом обладает хорошей прочностью.

Профнастил С-8

Если фасад подвергается высоким ветровым нагрузкам, более уместно будет использовать профили С-15, С-20 либо С-21, которые отличаются большей жесткостью и не склонны к выгибанию.

Профлист С-15

Профнастил С-20

Не менее важны при выборе и декоративные качества материала. Для жилого дома обычный оцинкованный лист не подходит, такая обшивка более уместна для промышленных сооружений либо бытовых построек. Поэтому предпочтение нужно отдавать цветному профнастилу с качественным полимерным покрытием.

Профнастил с рисунком под камень

Декоративный слой может быть матовым и глянцевым, однотонным, с фактурой под камень, дерево, кирпич и другие материалы. Листы с рисунком гораздо дороже однотонных, но смотрятся они просто великолепно. Издалека волнистый рельеф обшивки не заметен, и создается впечатление, что дом действительно выложен из камня или кирпича.

Имитация кирпича

Имитация рваного камня

Каменная кладка, рисунок

Объемный рисунок

Совет. Выбирая материал, обращайте внимание и на тыльную сторону листа. Есть варианты с двусторонним декоративным покрытием, предназначенные для заборов и перегородок. Разумеется, их можно применять и для обшивки дома, но зачем переплачивать за то, что все равно не будет видно?

Экономичнее применять профлист, окрашенный с одной стороны

Цены на профнастил

~~Профнастил~~

Расчет материала

Чтобы избежать лишних затрат, необходимо правильно просчитать количество материала перед покупкой. Сначала выполняют замеры стен и высчитывают общую площадь.

Площадь стен и фронтона

Далее отнимают площадь оконных и дверных проемов, а также тех участков, которые обшиваться не будут (если они есть). Прибавляют площадь фронтонов, если их тоже планируется обшивать. Теперь полученное значение остается разделить на площадь одного листа.

При подсчетах следует учитывать не габаритную, а полезную ширину листа, поскольку профнастил укладывается внахлест. Стандартная длина листов равняется 2 м, хотя у разных производителей она может варьироваться от 0,5 до 14 метров.

Стандартные размеры профнастила

Для примера возьмем дом прямоугольной формы: высота стен равняется 3 м, длина – 4 и 6 м, есть 4 окна размерами 1,5х1,1 м и дверной проем 2х1,4 м. Умножив высоту на длину и сложив площадь стен, узнаем общую площадь будущей обшивки – 60 м2. По той же формуле высчитываем площадь проемов:

1,5 х 1,1 х 4 = 6,6 + 2,8 = 9,4 м2;

60 – 9,4 = 50,6 м2.

То есть, рабочая площадь стен равняется 50,6 м2.

Площадь фронтонов рассчитывается иначе, в зависимости от их формы. Если фронтон имеет форму трапеции, нужно суммировать оба основания, разделить пополам и умножить на высоту. Если фронтон представляет собой равнобедренный треугольник, нужно умножить половину его высоты на основание. Например, высота фронтона 2 м, основание равняется 4 м. 0,5 х 2 х 4 = 4 м2.

Так как фронтона два, прибавляем к общей площади обшивки еще 8 м2, и в результате получаем 58,6 м2. Стандартные размеры листа профнастила С-8 составляют 2000х1150 мм, а значит, его площадь равна 2,3 м2. Делим площадь обшивки на площадь листа – 58,6 : 2,3 = 25,48. Округлив, получаем 26 листов, но про запас нужно взять еще 2-3, поскольку при раскрое может понадобиться дополнительный материал.

Доборные элементы для профнастила

Помимо самих листов для отделки понадобятся доборные элементы. Каждый из них выполняет определенные функции, и является неотъемлемой частью обшивки дома.

Наименование элемента	Назначение
Наружный угол Угол наружный	Применяется для обрамления наружных углов. Придает обшивке завершенный вид и одновременно защищает стыки от попадания осадков, пыли, мелкого мусора. Монтируется сверху на профнастил, вследствие чего шляпки саморезов остаются на виду
Внутренний угол Угол внутренний	Крепится во внутренних углах постройки, выполняет защитно-декоративные функции. Монтируется сверху на профлисты, крепежи остаются на виду
Наружный угол сложный	Выполняет те же функции, что и обычный угол, но крепится он к обрешетке, до монтажа листов. Такая установка позволяет сделать скрытый крепеж
Внутренний угол сложный	Устанавливается во внутренних углах фасада перед монтажом профнастила, выполняет защитно-декоративные функции
Стыковочная планка сложная	Предназначается для защиты и отделки стыков обшивки на плоскости стены. Крепится к обрешетке до установки профнастила
Торцевая планка	Применяется для обрамления торцов обшивки, защищает их от воздействия осадков, придает аккуратный вид. Крепится к обрешетке до установки листов
Откосная планка	Применяется для обрамления дверных и оконных проемов. Защищает от попадания осадков и мусора, крепится к обрешетке до монтажа обшивки
Стыковочная планка	Выполняет те же функции, что и сложная стыковочная планка, но крепится после монтажа обшивки, вследствие чего шляпки крепежей остаются видимыми
Молдинг	Применяется для отделки стыка между фасадом дома и подшивкой карнизного свеса. Крепится к обрешетке перед установкой профнастила
Отлив оконный	Применяется для защиты подоконного пространства от дождевых потоков. Устанавливается в нижней части оконных откосов до монтажа обшивки
Наличник	Применяется для оформления дверных и оконных проемов, придает им завершенный вид
Цокольная планка	Применяется для защиты верхней части цоколя от дождя и снега, чем продлевает срок его службы. Крепится к нижней части обрешетки до установки профнастила

Как правило, эти изделия выпускаются длиной 3,2 и 1,25 м, хотя у каждого производителя могут быть свои параметры. Рассчитать их количество гораздо проще, чем листов обшивки, поскольку здесь все измеряется в погонных метрах, а не в квадратных.

Как выполнить обшивку своими руками

Обшивка стен профнастилом включает три основных этапа: подготовку поверхности, установку каркаса, монтаж доборных элементов и листов. Если планируется утепление стен, укладка утеплителя выполняется после монтажа каркаса.

Устройство обшивки дома из профнастила

На схеме — облицовка стен профлистом

Профнастил может крепиться горизонтально и вертикально, на защитные функции обшивки это не влияет. Между обшивкой и несущей стеной должен обязательно оставаться воздушный зазор, который способствует выходу испарений через стены дома. При обшивке деревянного фасада каркас можно монтировать из деревянных брусьев, а вот для кирпичных и бетонных стен больше подходит металлический профиль.

Подготовительные работы

Под металлической обшивкой мелкие дефекты не видны, поэтому тщательно ровнять стены не понадобится. А вот устранить трещины, сквозные зазоры, грибок, нужно обязательно, иначе разрушающее воздействие будет продолжаться, и стены в скором времени потребуют капитального ремонта.

С фасада демонтируют водосточные желоба, наличники, отливы, приборы освещения и остальные предметы, мешающие отделке. Очищают пыль и грязь, проверяют целостность стен. Для заделки трещин используют цементный раствор. Там, где кладка сильно выкрошилась, нужно выбить остатки кирпичей и выложить новые на свежий раствор. Это касается не только стен, но и цоколя дома.

Как заделать трещину в кирпичной стене дома

Пораженные грибком участки зачищают скребком и хорошенько обрабатывают средствами, содержащими хлор.

Грибок на фасаде

Защита от плесени

Средство наносите валиком

Если это деревянные стены, нужно обработать их антисептической грунтовкой 2-3 раза. После этого поверхность должна полностью высохнуть.

Грунтовочный антисептик

Цены на грунтовку глубокого проникновения

~~Грунтовка глубокого проникновения~~

Монтаж каркаса и обшивки

Каркас под обшивку должен быть идеально ровным, то есть, все направляющие должны располагаться строго в одной вертикальной плоскости. Крепление «на глаз» здесь не допускается, ведь даже небольшие отклонения приводят к деформациям обшивки и снижению прочности конструкции. Крепить направляющие рекомендуется на кронштейнах, так гораздо удобнее выравнивать их по вертикали.

Шаг 1. На подготовленной поверхности делают разметку под регулируемые кронштейны. Начинают размечать от угла: определяют с помощью уровня или отвеса вертикаль, и ставят на этой линии точки мелом через каждые 50-60 см. Далее отступают в сторону 40 см и повторяют действия.

Разметка

Шаг 2. Завершив разметку, просверливают отверстия под все крепежи, вставляют дюбели, прикручивают кронштейны. Между кронштейном и стеной рекомендуется вставить паронитовые прокладки.

Сверление

Крепление кронштейна

Кронштейны

Совет. Если стены кирпичные, отверстия под дюбели не должны попадать на кладочные швы. Также нельзя использовать для сверления перфоратор, если несущие стены выложены из пустотелого кирпича.

Шаг 3. Далее берут первый направляющий профиль, прикладывают его к кронштейнам и наживляют саморезами. С помощью уровня проверяют расположение профиля по горизонтали, при необходимости подправляют, закручивают саморезы. Конструкция кронштейнов позволяет осуществлять выравнивание элементов обрешетки в пределах 30 мм. Поочередно устанавливают и прикручивают все остальные профили каркаса. Вокруг проемов крепят дополнительные перемычки, чтобы обрешетка была сплошной.

Кронштейны и крепление к ним несущего профиля

Пример вертикальной обрешетки

Вертикальные стойки каркаса

Шаг 4. Между направляющими крепят плитный утеплитель. Чаще всего для утепления под профнастил применяют минеральную вату: она отлично удерживает тепло, легко устанавливается, обладает паропропускной способностью. Плиты крепят снизу вверх, с обязательным смещением вертикальных швов в каждом последующем ряду. Слой утеплителя должен быть сплошным, поэтому внимательно следите за тем, чтобы между плитами не оставалось зазоров.

Установка и фиксация плит утеплителя

Для фиксации утеплителя применяют тарельчатые дюбели. Отверстия в стене просверливают прямо через материал, на глубину 4-5 см. На одну плиту должно приходиться минимум 5 дюбелей – один по центру, четыре по углам.

Шаг 5. Поверх слоя теплоизоляции необходима гидро- и ветрозащита. Полотна ветрозащитной мембраны крепятся перпендикулярно направляющим, то есть, на вертикальный каркас они монтируются горизонтально, снизу вверх, а на горизонтальном каркасе их монтирую вертикально. Для этого верхний край полотна фиксируют саморезами к верхней направляющей, раскатывают материал вниз, слегка натягивают, закрепляют саморезами к нижнему профилю.

Крепление ветробарьера

Соседние полотна устанавливаются с перехлестом 10-15 см. На линии перехлеста также выполняют фиксацию материала по всей высоте к направляющим профилям. Возле проемов мембрану обрезают по периметру рамы и тоже закрепляют на обрешетке. Иногда гидроизоляционная пленка крепится при помощи двустороннего скотча, а к деревянному каркасу фиксируется при помощи степлера.

Шаг 6. По нижнему краю каркаса прикручивают саморезами цокольный отлив. Если каркас вертикальный, предварительно нужно отбить горизонталь по уровню, иначе отлив будет неровным. В случае горизонтальной обрешетки, этот элемент прикручивают к нижнему профилю. Планки отлива между собой соединяются внахлест на 20-30 мм.

Крепление цокольной планки

Шаг 7. Следующим оформляют дверной проем. Берут откосную планку, обрезают ее по высоте дверной коробки, прикладывают к внешнему краю рамы и выставляют по уровню. Прикручивают саморезами с шагом 30 см через пристрелочную полку. Точно так же монтирую планку с другой стороны и над проемом.

Замеры и установка стартовой планки откосов

Резка и установка стартовой планки над проемом

Шаг 8. Приступают к оформлению оконных проемов. Оконный отлив обрезают по ширине проема, прикладывают к нижней части рамы и подгоняют по размеру. Прикручивают элемент к направляющим обрешетки. Далее раскраивают и крепят боковые откосные планки, последней монтируют верхнюю планку. На торцах планки делают по два аккуратных надреза и загибают получившиеся «ушки» на боковые профили.

Шаг 9. Следующими устанавливают наружные и внутренние углы, а также соединительную планку, если используются элементы сложной формы. Профиль приставляют к наружному углу, наживляют сверху саморезом и выставляют по уровню. Нижний край углового профиля должен на 5-6 мм перекрывать низ обрешетки. Выровняв элемент, прикручивают его к обрешетке по всей длине. Таким же образом крепят внутренние углы. Если используются простые профили, их крепят поверх обшивки, так что после отделки проемов можно сразу приступать к монтажу листов.

Совет. Специалисты рекомендуют начинать монтаж обшивки с тыльной стороны дома по направлению к лицевой части фасада. При горизонтальной укладке листов начальной линией крепления является угол постройки либо дверной проем, при вертикальной монтаж начинают от цоколя или отмостки снизу вверх.

Шаг 10. С отделочного материала снимают защитную пленку. Берут первый лист, приставляют его к обрешетке от угла и наживляют саморезом в нижней части по краю. Далее выставляют его по уровню и, придерживая в одном положении, ввинчивают саморезы в прогибы волны. Шаг крепления – около 30 см, или через каждые 2 волны.

Крепление профлиста

Шаг 11. Следующий лист прикладывают внахлест на 15 см, ровняют по нижнему срезу, прикручивают саморезами.

Крепление листов

По линии стыка крепежи располагают с шагом 50 см. При обшивке отклонения по вертикали допускаются не больше 6 мм.

Фиксация листов профнастила и наличников

Совет. Закручивая саморезы, избегайте чрезмерного натяжения листов обшивки. Они должны плотно прилегать друг к другу, особенно на стыках, но в то же время иметь минимальный зазор 0,8-1 мм в местах фиксации для компенсации температурного расширения.

Оформление проема

Шаг 12. При отделке проемов листы предварительно раскраивают согласно замерам. Для резки профнастила используют ножницы по металлу, мелкозубчатую ножовку, электролобзик.

Резка профнастила пилой

Резка профилированного листа болгаркой

Цены на угловые шлифмашинки (болгарки)

~~Угловые шлифмашинки (болгарки)~~

После монтажа обшивки устанавливают оставшиеся доборные элементы – наличники, простые углы и стыковочные планки, закрывают молдингами стыки между стенами и карнизом.

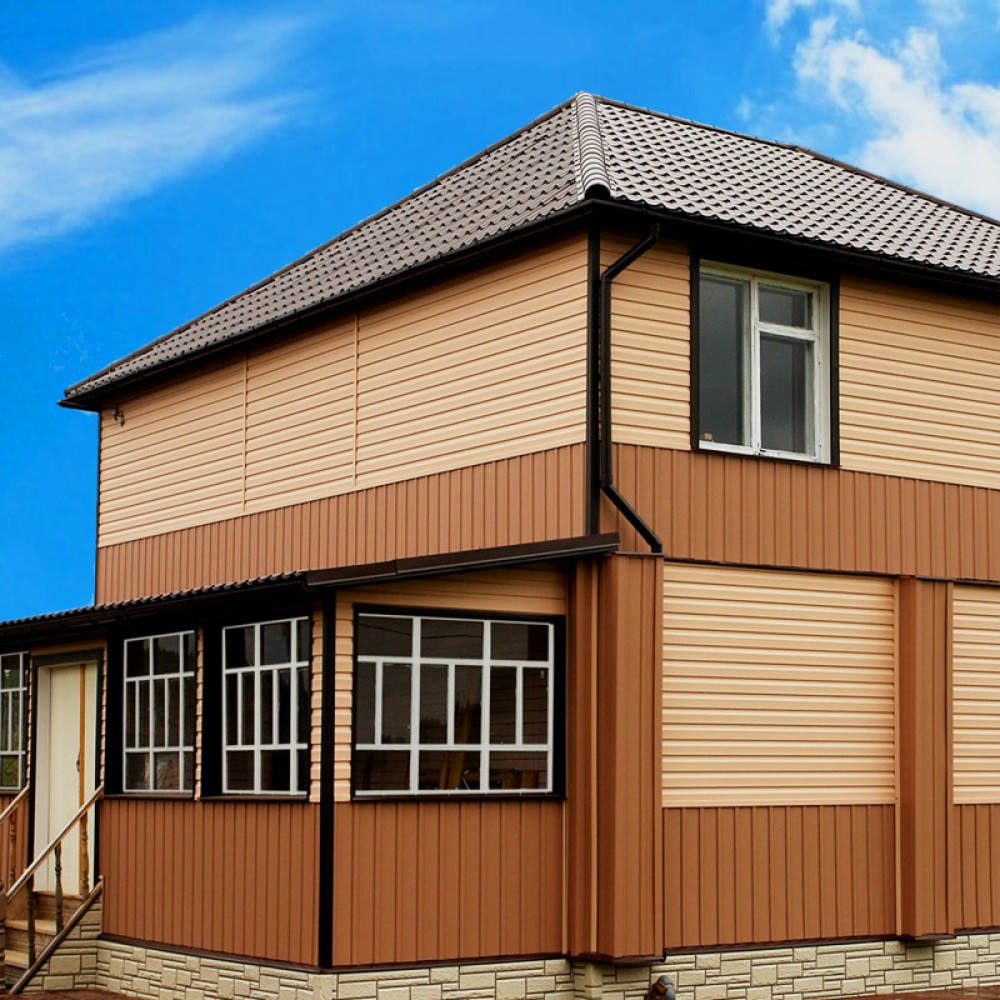

Профлист на фасаде можно укладывать как вертикально, так и горизонтально

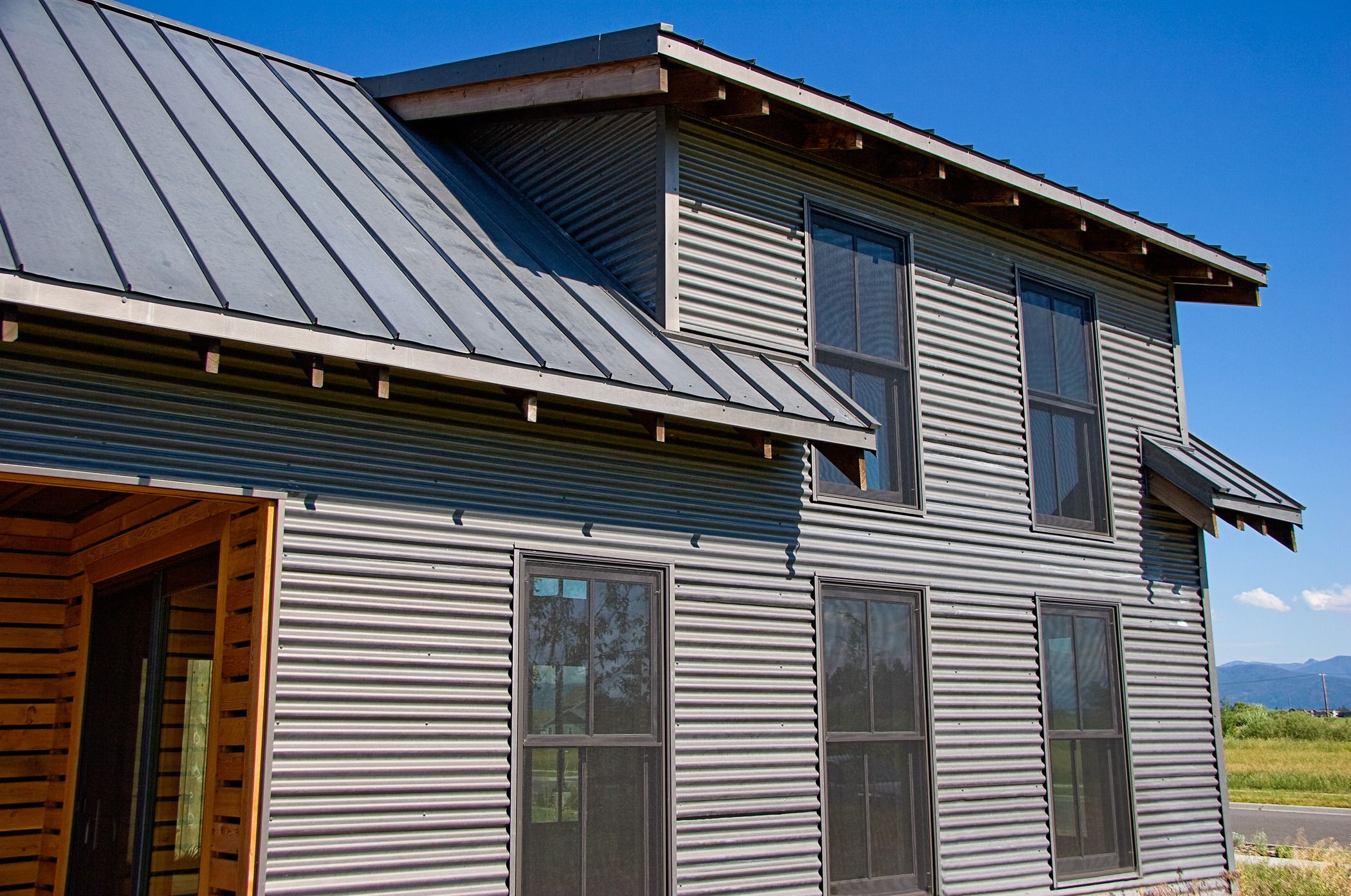

Фасад из профлиста (горизонтальное расположение)

Пример отделки здания профлистом

Складское помещение с облицовкой из профлиста

Обшивка фасада дачного домика профнастилом

Отделка дома профлистом

Обшивка фронтона

Завершающим этапом является обшивка фронтонов дома. Как и на стенах, здесь листы могут располагаться и горизонтально, и вертикально, в зависимости от предпочтений домовладельца. Перед обшивкой фронтоны следует обработать гидроизолирующим составом и дождаться высыхания поверхности. После этого монтируют обрешетку из бруса 50х50 мм либо алюминиевого профиля. Шаг обрешетки 30-40 см. Если чердак планируется утеплять, ячейки обрешетки заполняют плитами минеральной ваты или пенопласта, укрепляют их тарельчатыми дюбелями.

Далее утеплитель закрывается гидроизолирующей мембраной, а сверху монтируется контробрешетка, которая обеспечивает вентиляционный зазор. По нижнему краю фронтона к обрешетке прикручивают отлив, а по сторонам, на стыке со свесами крыши, монтируют торцевые планки. Теперь остается правильно раскроить листы и установить их на фронтон. Для удобства можно сделать простой шаблон из подручных материалов и резать профлисты по нему. При монтаже края материала заводят в торцевые планки, плотно подгоняют, чтобы не оставалось зазоров, проверяют расположение уровнем. Фиксация производится стандартно саморезами или заклепками с шагом 30 см.

Фронтон из профнастила

Отделка фронтона профнастилом

Размер свеса кровли выбирается так, чтобы перекрыть сэндвич из утеплителя и профлиста

Кажущаяся простота профнастила может быть использована самым необыкновенным способом

Видео — Обшивка дома профнастилом

Post-Office Architectes штампует Tribeca с бетонной опалубкой из гофрированного картона

Tribeca постоянно считается одним из самых дорогих районов Нью-Йорка, поэтому, возможно, неудивительно, что немаркированные участки по всему району раскупаются и перестроен под коммерческую или жилую застройку. Уоррен-стрит, 30, строительство которой в настоящее время завершается, расположена на северо-восточном углу улиц Черч и Уоррен-стрит. Новый роскошный кондоминиум, спроектированный парижской студией Post-Office Architectes, основанной выпускниками Ateliers Jean Nouvel Дэвидом Фагартом, Лине Фонтаной и Франсуа Лейнингером, дополняет сцену фасадом из сверхвысококачественного бетона (UHPC). из гофрированного картона.

Проект площадью около 50 000 квадратных футов расположен за пределами официальных границ четырех исторических районов Трайбеки. Как коммерческий центр города в 19-м и начале 20-го веков, архитектурный облик района определяется каменной кладкой эпохи Возрождения, чугунными офисами и складами, различающимися по масштабу в зависимости от их близости к проспекту или переулку. Для архитекторов было важно, чтобы дизайн нового жилого комплекса был самодостаточным современным проектом, но при этом отдавал дань уважения контексту с облицовкой на минеральной основе.

По массе 12-этажный проект возвышается на всю площадь углового участка и отступает на пятом этаже в унисон с карнизной линией соседних исторических построек. Северный фасад в конечном итоге поднимется до двух этажей и будет служить торговым помещением.

Панели UHPC действуют как защита от дождя и удерживаются системой шпилек и анкеров KEIL. Алюминиевая матрица, окрашенная в черный цвет, поддерживает панели, чтобы скрыть атмосферостойкую мембрану. (Предоставлено архитектурным бюро Post-Office)

Производитель фасадов TAKTL
Schuco
Rainscreen Solutions
Архитекторы Почтовые архитекторы
Установщик фасадов GGL Enterprises
Консультант по фасадам Front, Inc
Местоположение Нью-Йорк
Дата завершения Осень 2019 г.
Система Пользовательская система TAKTL
Продукция TAKTL RAL 8019
Оконная система Schuco

«Благодаря своей очень мелкой зернистости UHPC обычно позволяет использовать все виды текстур», — сказал соучредитель Post-Office Architects Франсуа Лейнингер . «Вместо того, чтобы создавать сложную текстуру с использованием легкодоступных цифровых процессов и иметь дело с ограничениями (повторение, однородность…), мы хотели создать что-то искусное, что-то, что выглядело бы немного ручной работой, что-то с уникальным ощущением. Это был наш способ отдать дань уважения великолепной чугунной архитектуре через дорогу и по всей Трайбеке».

Всего на фасаде имеется приблизительно 921 панель UHPC, каждая из которых имеет толщину 3/4 дюйма и различается по размеру; самый большой — около 11 на 3,5 фута. Система несложная, так как панели крепятся к системе стоек, опирающихся на плиты перекрытия. Отличительной чертой сборки является использование матрицы из черных алюминиевых каналов шириной 1,5 дюйма, расположенных за стыком каждой панели, что является проблемой, когда многие размеры панели на самом деле уникальны. Алюминиевые каналы выполняют две функции; глубина бетонных панелей визуально уменьшается, и они скрывают изоляцию, расположенную за экраном от дождя.

Детализация сборных железобетонных панелей довольно тонкая и продуманная. Команда предложила промышленный односторонний гофрокартон, прижатый к бетонным плитам под углом 45 градусов. 70 изготовленных форм несовершенны; картон имеет привычку микрораздираться и вызывать другие воздействия, связанные с процессом изготовления. «Результатом, как можно наблюдать сегодня на месте, является постоянно меняющаяся текстура, реагирующая на малейшие отклонения света», — продолжил Лейнингер. «Наличие ребер помогает сделать бетонную панель однородной, а изменение направления ребер при каждом отклонении изменяет воспринимаемый цвет панелей».

Проект планируется завершить осенью 2019 года.

Эффективная конструкция тонкостенных сидений из цельного куска сверхпрочного гофрированного картона

1. Талби Н., Батти А., Аяд Р., Guo Y. Модель аналитической гомогенизации для конечно-элементного моделирования гофрированного картона. Композиции Структура 2009; 88: 280–289. doi: 10.1016/j.compstruct.2008.04.008. [CrossRef] [Google Scholar]

2. Duong P.T.M. Моделирование и численное моделирование двойного гофрированного картона при поперечном нагружении методом гомогенизации. Междунар. Дж. Инж. науч. 2017;6:16–25. [Академия Google]

3. Джейлан Э., Гюрай Э., Касал А. Структурный анализ деревянных стульев методом конечных элементов (МКЭ) и оценка характеристик циклической нагрузки по сравнению с допустимыми расчетными нагрузками. Мадерас-Сиенс. Текнол. 2021; 23 doi: 10.4067/S0718-221X2021000100419. [CrossRef] [Google Scholar]

4. Смардзевски Дж., Гавронски Т. Алгоритм МКЭ для оптимизации кресла. Электрон. Дж. Пол. Агр. ун-т сер. Технологии древесины. 2001; 4:2. [Google Scholar]

5. Касаль А. Определение прочности различных каркасов диванов методом конечных элементов. Университет Гази. J. Sci. 2006;19: 191–203. [Google Scholar]

6. Hu W., Liu N., Guan H. Оптимальное проектирование каркаса мебели за счет уменьшения объема древесины. Древно. 2019;62:85–97. [Google Scholar]

7. Густафссон С.-И. Оптимизация стульев из ясеня. Вуд науч. Технол. 1997; 31: 291–301. doi: 10.1007/BF00702616. [CrossRef] [Google Scholar]

8. Смардзевски Ю. Численный анализ мебельных конструкций. Вуд науч. Технол. 1998; 32: 273–286. doi: 10.1007/BF00702895. [CrossRef] [Академия Google]

9. Танкут Н., Танкут А.Н., Зор М. Конечно-элементный анализ древесных материалов. Дрв. Инд., 2014; 65:159–171. doi: 10.5552/др.2014.1254. [CrossRef] [Google Scholar]

10. Лаемлаксакул В. Инновационный дизайн ламинированной бамбуковой мебели с использованием метода конечных элементов. Междунар. Дж. Матем. вычисл. Симул. 2008; 2: 274–284. [Google Scholar]

11. Смардзевски Ю., Крамски Д. Моделирование жесткости мебели из сотовых панелей в зависимости от изменения климатических условий. Тонкостенная конструкция. 2019;137:295–302. doi: 10.1016/j.tws.2019.01.019. [CrossRef] [Google Scholar]

12. Суарес Б., Мунета М.Л.М., Санс-Боби Дж.Д., Ромеро Г. Применение подходов гомогенизации к численному анализу сидений из многослойного гофрированного картона. Композиции Структура 2021;262:113642. doi: 10.1016/j.compstruct.2021.113642. [CrossRef] [Google Scholar]

13. Байони Э., Алесси Р., Коринальдези В., Лансиони Г., Риццини Р. ТЭО прототипа стола из высокопрочного фибробетона. Технологии. 2017;5:41. дои: 10.3390/технологии5030041. [CrossRef] [Google Scholar]

14. Абдель-Мохсен М. , Фаггал А., Эль-Метвалли Ю. Эффективность гофрированного картона как строительного материала. 2012. [(по состоянию на 15 сентября 2021 г.)]. Доступно в Интернете: https://www.researchgate.net/publication/351323568 [CrossRef]

15. Латка Дж. Ф. Статья по архитектуре: исследования в области дизайна, проектирования и прототипирования. A+ БЫТЬ Архит. Построенная среда. 2017; 19:1–532. [Google Scholar]

16. Эль Даматти А., Михаил А., Авад А. Конечно-элементное моделирование и анализ картонного укрытия. Тонкостенная конструкция. 2000; 38: 145–165. doi: 10.1016/S0263-8231(00)00035-5. [Перекрестная ссылка] [Академия Google]

17. Zhang Z., Qiu T., Song R., Sun Y. Нелинейный анализ методом конечных элементов рифленого гофрированного листа в гофрированном картоне. Доп. Матер. науч. англ. 2014; 2014: 1–8. doi: 10.1155/2014/654012. [CrossRef] [Google Scholar]

18. Барберо Э.Дж. Конечно-элементный анализ композитных материалов с использованием Abaqus TM. CRC-Пресс; Бока-Ратон, Флорида, США: 2013. [Google Scholar]

19. Абура З., Талби Н., Аллауи С., Бензеггаг М. Упругое поведение гофрированного картона: эксперименты и моделирование. Композиции Структура 2004; 63: 53–62. doi: 10.1016/S0263-8223(03)00131-4. [Перекрестная ссылка] [Академия Google]

20. Тведе Д., Селке С., Камдем Д., Шайрес Д. Картонные коробки, ящики и гофрокартон: Справочник по технологии упаковки из бумаги и дерева. Публикации DEStech; Ланкастер, Пенсильвания, США: 2014. [Google Scholar]

21. Dayyani I., Shaw A.D., Flores E.I.S., Friswell M.I. Механика композитных гофрированных конструкций: обзор с приложениями в трансформирующихся самолетах. Эльзевир; Амстердам, Нидерланды: 2015. стр. 358–380. [Google Scholar]

22. Кирван М. Дж. Справочник по технологии упаковки из бумаги и картона. 2-е изд. Джон Уайли и сыновья; Хобокен, Нью-Джерси, США: 2012. [Google Scholar]

23. Толщина и материал картона Jay Enterprises Limited. [(по состоянию на 21 октября 2021 г.)]. Доступно на сайте: https://www. jay.co.jp/page/Cardboard_thickness_and_material

24. Allaoui S., Aboura Z., Benzeggagh M.L. Явления, определяющие одноосное растяжение картона и гофрированного картона. Композиции Структура 2009; 87: 80–92. doi: 10.1016/j.compstruct.2008.01.001. [CrossRef] [Google Scholar]

25. Луонг В.Д., Аббес Ф., Аббес Б., Дуонг П.Т.М., Нолот Ж.-Б., Эрре Д., Го Ю.-К. Конечно-элементное моделирование прочности коробов из гофрированного картона при ударной динамике; Труды Международной конференции по достижениям в области вычислительной механики; Фукуок, Вьетнам. 2–4 августа 2017 г.; стр. 369–380. [CrossRef] [Google Scholar]

26. Объем производства бумаги и картона Statista в мире с 2008 по 2018 гг., 2020 г. [(по состоянию на 21 октября 2021 г.)]. Доступно на сайте: https://www.statista.com/statistics/270314/global-paper-and-cardboard-production/

27. Глобальный объем производства бумаги Statista с 2008 по 2018 год по типам. 2020. [(по состоянию на 21 октября 2021 г.)]. Доступно в Интернете: https://www. statista.com/statistics/270317/production-volume-of-paper-by-type/

28. Живков В., Симеонова Р., Антов П., Маринова А., Петрова Б., Кристак Л. Конструктивное применение облегченных панелей из макулатуры картона и шпона бука. Материалы. 2021;14:5064. doi: 10.3390/ma14175064. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

29. Мировой спрос на бумагу Statista в 2020 г. по типам. 2021. [(по состоянию на 21 октября 2021 г.)]. Доступно в Интернете: https://www.statista.com/statistics/1089092/global-paper-consumption-by-type/

30. Уровень переработки отходов упаковки Евростата по типу упаковки. 2021. [(по состоянию на 21 октября 2021 г.)]. Доступно онлайн: https://ec.europa.eu/eurostat/databrowser/view/cei_wm020/default/bar?lang=en%2F

31. Вигна Ф. Материальность. Картон. Киндер. Журнал, посвященный детскому дизайну, прошлому, настоящему и будущему. [(по состоянию на 15 сентября 2021 г.)]. Доступно на сайте: http://thekinderjournal.com/003-materiality

32. Лу Т., Чен С., Чжу Г. Поведение панелей из гофрокартона при сжатии. Дж. Компос. Матер. 2001;35:2098–2126. doi: 10.1177/002199801772661371. [CrossRef] [Google Scholar]

33. Нордстранд Т. Анализ и испытание панелей из гофрированного картона в режиме после потери устойчивости. Композиции Структура 2004;63:189–199. doi: 10.1016/S0263-8223(03)00155-7. [CrossRef] [Google Scholar]

34. Найман У., Густафссон П. Дж. Критерий разрушения материала и конструкции облицовки из гофрированного картона. Композиции Структура 2000; 50:79–83. doi: 10.1016/S0263-8223(00)00085-4. [CrossRef] [Google Scholar]

35. Даум М., Дарби Д., Батт Г., Кэмпбелл Л. Применение метода энергии напряжения для создания кривых подушки гофрированного картона. Дж. Тест. оценка 2013;41:590–601. doi: 10.1520/JTE20120305. [Перекрестная ссылка] [Академия Google]

36. Вигие Ж., Дюмон П., Оржеас Л., Ваше П., Деслог И., Море Э. Поля поверхностных напряжений и деформаций на сжатых панелях коробок из гофрированного картона: экспериментальный анализ с использованием стереокорреляции цифровых изображений. Композиции Структура 2011;93:2861–2873. doi: 10.1016/j.compstruct.2011.05.018. [CrossRef] [Google Scholar]

37. Fadiji T., Ambaw A., Coetzee C.J., Berry T.M., Opara U.L. Применение анализа методом конечных элементов для прогнозирования механической прочности упаковки из вентилируемого гофрированного картона для обработки свежих продуктов. Биосист. англ. 2018; 174: 260–281. doi: 10.1016/j.biosystemseng.2018.07.014. [Перекрестная ссылка] [Академия Google]

38. Аллауи С., Абура З., Бензеггаг М.Л. Влияние условий окружающей среды на механическое поведение гофрированного картона. Композиции науч. Технол. 2009;69:104–110. doi: 10.1016/j.compscitech.2007.10.058. [CrossRef] [Google Scholar]

39. Патель П., Нордстранд Т., Карлссон Л.А. Локальное коробление и разрушение гофрированного картона под действием двухосного напряжения. Композиции Структура 1997; 39: 93–110. doi: 10.1016/S0263-8223(97)00130-X. [CrossRef] [Google Scholar]

40. Алланссон А., Свард Б. Магистерская диссертация. Лундский университет; Лунд, Швеция: 2001. Устойчивость и разрушение гофрированного картона: численный и экспериментальный анализ. [Академия Google]

41. Пак Дж., Ким Г., Квон С., Чунг С., Квон С., Чой В., Мицуока М., Иноуэ Э., Окаясу Т., Чоу Дж. Анализ методом конечных элементов гофрокартона при Напряжение изгиба. Дж. Фак. Агр. Университет Кюсю. 2012; 57: 181–188. дои: 10.5109/22070. [CrossRef] [Google Scholar]

42. Fadiji T., Berry T., Coetzee C., Opara L. Исследование механических свойств картонного упаковочного материала для обработки свежих продуктов в различных условиях окружающей среды: экспериментальный анализ и моделирование методом конечных элементов. 2017. [(по состоянию на 21 октября 2021 г.)]. Доступно онлайн: https://scholarworks.rit.edu/japr/vol9/iss2/3

43. Дакснер Т. Оптимальный расчет гофрированного картона в условиях потери устойчивости; Материалы 7-го Всемирного конгресса по структурной и междисциплинарной оптимизации; Сеул, Корея. 21–25 мая 2007 г. [Google Scholar]

44. Бьянколини М., Брутти К., Порциани С. Методы проектирования контейнеров из гофрокартона. Междунар. Дж. Вычисл. Матер. науч. Серф. англ. 2010;3:143–163. doi: 10.1504/IJCMSSE.2010.033150. [CrossRef] [Google Scholar]

45. Minh D.P.T. Анализ и моделирование пластин из двойного гофрированного картона при изгибе и поперечном усилии методом гомогенизации. Междунар. Дж. Мех. 2017; 11: 176–181. [Академия Google]

46. Фадиджи Т., Кутзее К., Опара У.Л. Прочность на сжатие упаковок из вентилируемого гофрированного картона: численное моделирование, экспериментальная проверка и влияние геометрического дизайна вентиляционных отверстий. Биосист. англ. 2016; 151: 231–247. doi: 10.1016/j.biosystemseng.2016.09.010. [CrossRef] [Google Scholar]

47. Исакссон П., Круспер А., Градин П. Поправочные коэффициенты на сдвиг для конструкций с гофрированным заполнителем. Композиции Структура 2007; 80: 123–130. doi: 10.1016/j.compstruct.2006.04.066. [Перекрестная ссылка] [Академия Google]

48. Нордстранд Т., Карлссон Л.А., Аллен Х.Г. Жесткость при поперечном сдвиге многослойного конструкционного сердечника. Композиции Структура 1994; 27: 317–329. doi: 10.1016/0263-8223(94)

-4. [CrossRef] [Google Scholar]

49. Калянкар Н., Махакалкар С., Гири Дж. Обзор оптимизации размера коробки из гофрированного листа для промышленной детали. Междунар. Дж. Рез. Технология Адвента. ИКАТЕСТ. 2015: 16–19. [Google Scholar]

50. Живков В., Еленска-Валчанова Д. Механические свойства некоторых тонких мебельных конструкционных композитных материалов; Материалы 30-й Международной конференции по науке и технологии древесины; Загреб, Хорватия. 12–13 декабря 2019 г.. [Google Scholar]

51. Живков В., Петрова Б. Проблемы проектирования мебели из тонких конструкционных материалов; Материалы VI Международного мебельного конгресса; Трабзон, Турция. 2–4 ноября 2020 г. [Google Scholar]

52. Рута Г., Пигнатаро М., Рицци Н. Прямая одномерная балочная модель изгибно-крутильной потери устойчивости тонкостенных балок. Дж. Мех. Матер. Структура 2006; 1:1479–1496. doi: 10.2140/jomms.2006.1.1479. [CrossRef] [Google Scholar]

53. Пьяна Г., Лофрано Э., Карпинтери А., Рута Г. Влияние локальных элементов жесткости и ограничений на изгиб на изгиб симметричных открытых тонкостенных балок с высокой жесткостью при деформации. Мекканика. 2021;56:2083–2102. doi: 10.1007/s11012-021-01349-9. [CrossRef] [Google Scholar]

54. Хименес-Кабальеро М.А., Конде И., Гарсия Б., Лиарте Э. Проектирование различных типов упаковок из гофрокартона с использованием инструментов конечных элементов; Материалы конференции клиентов SIMULIA; Лондон, Великобритания. 19–21 мая 2009 г. [Google Scholar]

55. Бертло Дж. Композитные материалы — механическое поведение и структурный анализ. Спрингер; Берлин/Гейдельберг, Германия: 1999. [Google Scholar]

56. Spinillo C.G., Fujita P.T. Мебель «сделай сам» (DIY) для чрезвычайных ситуаций: исследование по сборке картонной скамьи в Бразилии. Теор. Выдает Эргон. науч. 2012;13:121–134. doi: 10.1080/1464536X.2011.584580. [Перекрестная ссылка] [Академия Google]

57. Cartonlab, La Silla de Cartón Una Historia de Diseño Sostenible. [(по состоянию на 21 октября 2021 г.)]. Доступно в Интернете: https://cartonlab.com/blog/silla-carton/

58. Чайригами. [(по состоянию на 21 октября 2021 г.)]. Доступно на сайте: https://www.chairigami.com/

59. Картон Quart De Poil. [(по состоянию на 21 октября 2021 г.)]. Доступно на сайте: https://quartdepoil.fr/en/16,cardboard.html

60. Cartonlab. [(по состоянию на 21 октября 2021 г.)]. Доступно онлайн: https://cartonlab.com/en/

61. Картелье. [(по состоянию на 21 октября 2021 г.)]. Доступно на сайте: https://www.facebook.com/kartelier/about/

62. Картент. [(по состоянию на 21 октября 2021 г.)]. Доступно онлайн: https://shop.kartent.com/en/

63. Станге. [(по состоянию на 21 октября 2021 г.)]. Доступно на сайте: https://www.pappmoebelshop.de/home.html

64. Коллекции мебели Origami. [(по состоянию на 21 октября 2021 г.)]. Доступно в Интернете: http://www.origamifurniture.com/collections/?lang=en

65. Литенкартон. [(по состоянию на 21 октября 2021 г.)]. Доступно на сайте: https://www.litencarton.ch/

66. Картон Мебель и проекты из картона. [(по состоянию на 21 октября 2021 г.)]. Доступно в Интернете: http://cardboard.es/portfolio/#productos-de-carton

67. Cartone Design. [(по состоянию на 21 октября 2021 г.)]. Доступно на сайте: https://cartonedesign.com.br/produtos/

68. Igreen Cool Green Gadgets. [(по состоянию на 21 октября 2021 г.)]. Доступно онлайн: https://www.igreengadgets.com/

69. Данбаул х Стиль. [(по состоянию на 21 октября 2021 г.)]. Доступно на сайте: https://www.danbaul.com/

70. Архитектура Художественный дизайн 30 удивительных идей мебели из картона своими руками. [(по состоянию на 21 октября 2021 г.)]. Доступно в Интернете: https://www.architectureartdesigns.com/30-amazing-cardboard-diy-furniture-ideas/

71. Behance. [(по состоянию на 21 октября 2021 г.)]. Доступно на сайте: https://www.behance.net/

72. Дизайнбум. [(по состоянию на 21 октября 2021 г.)]. Доступно в Интернете: https://www.designboom.com/

73. Среда обитания. [(по состоянию на 21 октября 2021 г.)]. Доступно на сайте: https://inhabitat.com/

74. Airweave. [(по состоянию на 21 октября 2021 г.)]. Доступно на сайте: https://www.airweave.com/

75. Глисон С. Спортсмены будут спать на кроватях из перерабатываемого картона во время Олимпийских игр 2020 года в Токио. США Сегодня Спорт. 2019. [(по состоянию на 21 октября 2021 г.)]. Доступно онлайн: https://eu.usatoday.com/story/sports/olympics/2019/09/24/olympics-2020-athletes-sleep-recyclable-cardboard-beds-tokyo/2429.695001/

76. Финни А. Airweave создает картонные кровати и модульные матрасы для Олимпийских игр 2020 года в Токио. 2021. [(по состоянию на 21 октября 2021 г.)]. Доступно в Интернете: https://www.dezeen.com/2021/07/11/cardboard-beds-modular-mattresses-airweave-tokyo-2020-olympics/

77. Ллойд О. Токио 2020 Картонные кровати будут доступны для пациентов с COVID-19 в Осаке Inside the Games. 2021. [(по состоянию на 21 октября 2021 г.)]. Доступно онлайн: https://www.insidethegames.biz/articles/1112915/tokyo-2020-cardboard-beds-covid19.-osaka

78. Димитров К., Хейденрих М. Взаимосвязь между прочностью на сжатие гофрированного картона в поперечном направлении и прочностью на сжатие подкладочной и гофрированной бумаги. Юг. Для. Дж. Для. науч. 2009; 71: 227–233. doi: 10.2989/SF.2009.71.3.7.919. [CrossRef] [Google Scholar]

79. Magnucka-Blandzi E., Magnucki K., Wittenbeck L. Математическое моделирование эффекта сдвига многослойных балок с синусоидальным гофрированным сердечником. заявл. Мат. Модель. 2015; 39: 2796–2808. doi: 10.1016/j.apm.2014.10.069. [CrossRef] [Google Scholar]

80. Magnucka-Blandzi E., Magnucki K. Модуль упругости при поперечном сдвиге для тонкостенных гофрированных заполнителей многослойных балок. Теоретическое исследование. Дж. Теор. заявл. мех. 2014;52:971–980. doi: 10.15632/jtam-pl.52.4.971. [CrossRef] [Google Scholar]

81. Garbowski T., Gajewski T., Grabski J.K. Роль коробления при оценке прочности на сжатие коробок из гофрированного картона. Материалы. 2020;13:4578. doi: 10.3390/ma13204578. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

82. Гарбовский Т., Гаевский Т., Грабский Ю.К. Оценка прочности на сжатие коробок из гофрированного картона с различными отверстиями. Энергии. 2020;14:155. doi: 10.3390/en14010155. [CrossRef] [Google Scholar]

83. Garbowski T., Gajewski T., Grabski J.K. Оценка прочности на сжатие коробок из гофрокартона с различной перфорацией. Энергии. 2021;14:1095. doi: 10.3390/en14041095. [CrossRef] [Google Scholar]

84. Garbowski T., Gajewski T., Grabski J.K. Роль модуля поперечного сдвига в характеристиках гофрированных материалов. Материалы. 2020;13:3791. doi: 10.3390/ma13173791. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

85. Нордстранд Т., Карлссон Л. Оценка жесткости при поперечном сдвиге сэндвич-панелей с конструкционным сердечником. Композиции Структура 1997; 37: 145–153. doi: 10.1016/S0263-8223(97)80007-4. [CrossRef] [Google Scholar]

86. Луонг В.Д., Боннин А.-С., Аббес Ф., Ноло Ж.-Б., Эрре Д., Аббес Б. Конечные элементы и экспериментальное исследование эффекта повторяющихся ударов в упаковке из гофрированного картона. Дж. Заявл. вычисл. мех. 2021; 7: 820–830. [Академия Google]

87. Марек А., Гарбовски Т. Гомогенизация сэндвич-панелей. вычисл. Ассистент Методы инж. науч. 2015;22:39–50. [Google Scholar]

88. Fadiji T., Coetzee C., Berry T.M., Ambaw A., Opara U.L. Эффективность анализа методом конечных элементов (FEA) как инструмента проектирования упаковки для пищевых продуктов: обзор. Биосист. англ. 2018;174:20–40. doi: 10.1016/j.biosystemseng.2018.06.015. [CrossRef] [Google Scholar]

89. Buannic N., Cartraud P., Quesnel T. Гомогенизация сэндвич-панелей с гофрированным наполнителем. Композиции Структура 2003;59: 299–312. doi: 10.1016/S0263-8223(02)00246-5. [CrossRef] [Google Scholar]

90. Бартолоцци Г., Оррениус У., Прателлези А., Пьерини М. Эквивалентная ортотропная модель пластины для сэндвич-панелей с синусоидальным сердечником в процессах оптимизации; Материалы конгрессов и конференций INTER-NOISE и NOISE-CON; Сорренто, Италия. 16 ноября 2012 г.; стр. 169–180. [Google Scholar]

91. Бартолоцци Г., Пьерини М., Оррениус У., Балданзини Н. Эквивалентный состав материала для синусоидальных гофрированных наполнителей конструкционных сэндвич-панелей. Композиции Структура 2013; 100:173–185. doi: 10.1016/j.compstruct.2012.12.042. [Перекрестная ссылка] [Академия Google]

92. Бартолоцци Г., Балданзини Н., Пьерини М. Эквивалентные свойства гофрированных заполнителей многослойных конструкций: общий аналитический метод. Композиции Структура 2014; 108: 736–746. doi: 10.1016/j.compstruct.2013.10.012. [CrossRef] [Google Scholar]

93. Шабан М., Алибейглу А. Решение трехмерной упругости сэндвич-панелей с гофрированными наполнителями энергетическим методом. Тонкостенная конструкция. 2017; 119:404–411. doi: 10.1016/j.tws.2017.06.035. [CrossRef] [Академия Google]

94. Минь Д.П.Т., Хоа Н.Н. Аналитическая модель гомогенизации при растяжении и изгибе ортотропных композитных пластин типа двойного гофрированного картона. Вьетнам. Дж. Мех. 2016;38:205–213. doi: 10.15625/0866-7136/38/3/6466. [CrossRef] [Google Scholar]

95. Nguyen-Minh N., Tran-Van N., Bui-Xuan T., Nguyen-Thoi T. Анализ свободной вибрации гофрированных панелей с использованием методов гомогенизации и сглаженного Mindlin на основе ячеек. пластинчатый элемент (CS-MIN3) Тонкостенная конструкция. 2018; 124:184–201. doi: 10.1016/j.tws.2017.12.003. [Перекрестная ссылка] [Академия Google]

96. Исикава Т., Чоу Т.-В. Жесткость и прочностные характеристики тканых композиционных материалов. Дж. Матер. науч. 1982; 17:3211–3220. doi: 10.1007/BF01203485. [CrossRef] [Google Scholar]

97. Бьянколини М. Оценка эквивалентных жесткостных свойств гофрированного картона. Композиции Структура 2005; 69: 322–328. doi: 10.1016/j.compstruct.2004.07.014. [CrossRef] [Google Scholar]

98. Duong P., Abbes B., Djilali H.A., Hammou A., Makhlouf M., Guo Y. Аналитическая модель гомогенизации для задач сопряжения сдвиг-кручение сэндвич-панелей с двойным гофрированным сердечником. Дж. Компос. Матер. 2012;47:1327–1341. дои: 10.1177/0021998312447206. [CrossRef] [Google Scholar]

99. Garbowski T., Gajewski T., Grabski J.K. Крутильная и поперечная жесткость ортотропных сэндвич-панелей. Материалы. 2020;13:5016. doi: 10.3390/ma13215016. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

100. Шарма А., Санкар Б.В., Хафтка Р.Т. Гомогенизация пластин с микроструктурой и применение в сэндвич-панелях с гофрированным сердечником; Материалы 51-й конференции AIAA/ASME/ASCE/AHS/ASC по конструкциям, структурной динамике и материалам; Орландо, Флорида, США. 12–15 апреля 2010 г. [Google Scholar]

101. Аташипур С.Р., Аль-Эмрани М. Реалистичная модель для прогнозирования поперечной жесткости сэндвич-элементов с гофрированным заполнителем. Междунар. J. Структура твердых тел. 2017; 129:1–17. doi: 10.1016/j.ijsolstr.2017.09.020. [CrossRef] [Google Scholar]

102. Хеллер Д., доктор философии. Тезис. Технический университет Дармштадта; Дармштадт, Германия: 2015. Нелинейная многомасштабная конечно-элементная модель для гребенчатых сэндвич-панелей. [Google Scholar]

103. Монтемурро М., Катапано А., Дорошевски Д. Многомасштабный подход к одновременной оптимизации формы и материала сэндвич-панелей с ячеистым наполнителем. Композиции Часть Б англ. 2016;91: 458–472. doi: 10.1016/j.compositesb.2016.01.030. [CrossRef] [Google Scholar]

104. Smardzewski J., Jasińska D. Математические модели и экспериментальные данные для сэндвич-панелей на основе HDF с двойным гофрированным облегченным заполнителем. Хольцфоршунг. 2017;71:265–273. doi: 10.1515/hf-2016-0146. [CrossRef] [Google Scholar]

105. Эрнандес-Перес А., Хэгглунд Р., Карлссон Л.А., Авилес Ф. Анализ жесткости при кручении однослойных и двустенных гофрокартонов. Композиции Структура 2014; 110:7–15. doi: 10.1016/j.compstruct.2013.11.006. [Перекрестная ссылка] [Академия Google]

106. Garbowski T., Knitter-Piątkowska A., Mrówczyński D. Численная гомогенизация многослойного гофрированного картона с биговкой или перфорацией. Материалы. 2021;14:3786. doi: 10.3390/ma14143786. [PMC free article] [PubMed] [CrossRef] [Google Scholar]

107. Gajewski T., Garbowski T., Staszak N., Kuca M. Измельчение двустенного гофрированного картона и его влияние на несущую способность различных Коробки. Энергии. 2021;14:4321. doi: 10.3390/en14144321. [Перекрестная ссылка] [Академия Google]

108. Художественный музей Филадельфии «Кенно» Табурет. [(по состоянию на 15 сентября 2021 г.)]. Доступно в Интернете: https://www.philamuseum.org/collections/permanent/325729.html

109. Выставочный зал Archiproducts в Финляндии представляет новинки 2013 г. [(по состоянию на 15 сентября 2021 г.)]. Доступно на сайте: https://www.archiproducts.com/es/noticias/showroom-finland-presents-the-novelties-for-2013_31596

110. Архиловеры Хейкки Руохо. Дизайнер. [(по состоянию на 15 сентября 2021 г.)]. Доступно в Интернете: https://www.archilovers.com/heikki-ruoho/

111. Архиловеры Ярви и Руохо. Дизайнерская фирма. [(по состоянию на 15 сентября 2021 г.)]. Доступно на сайте: https://www.archilovers.com/teams/119359/jarvi-ruoho.html#info

112. Harta Packaging Industries Sdn Bhd Сверхпрочный гофрокартон. [(по состоянию на 15 сентября 2021 г.)]. Доступно в Интернете: https://hartapack.com/home/wp-content/uploads/2019/03/HEAVY-DUTY-CORRUGATED-BOARD-BROCHURE.pdf

113. Комплект Tri-Wall Pack Tri-Wall Pack. [(по состоянию на 15 сентября 2021 г.)]. Доступно в Интернете: http://www.tri-wall.co.th/images/column_1272621251/brochuse3.pdf

114. Андерсон Х. Р. Тройной гофрокартон. 2 985 553. Патент США. 1961 г., 23 мая;

115. Комитет по упаковке ADF. Часть 15: Спецификации упаковки и системы классификации. Комитет по упаковке АДФ; Сидней, Австралия: 2000. [Google Scholar]

116. Картонный табурет Chairigami. [(по состоянию на 15 сентября 2021 г.)]. Доступно в Интернете: https://www.chairigami.com/product-page/cardboard-stool

117. Картонные (трехслойные) столы Good Design Award. [(по состоянию на 15 сентября 2021 г.)]. Доступно в Интернете: https://www.g-mark.org/award/describe/42743?locale=en

118. Мебель Hplusf PunchOut. [(по состоянию на 15 сентября 2021 г.)]. Доступно в Интернете: https://hplusf.com/projects/punch-out-furniture/

119. MoMA Детский стул: радость владения. 2012. [(по состоянию на 15 сентября 2021 г.)]. Доступно в Интернете: https://www.moma.org/explore/inside_out/2012/07/05/a-childs-chair-delight-in-ownership/

120. Европейский комитет по стандартизации (CEN) EN 1728:2013 Мебель — Сиденья — Методы испытаний для определения прочности и долговечности.

Мир Окон
