Эта модель ворот очень удобна тем, что не требует много места. Основное полотно просто сдвигается в сторону по направляющим в ручном или автоматическом режиме (в зависимости от модели конструкции). На небольших территориях, где монтаж распашных изделий затруднителен или невозможен, конструкции с откатными механизмами устанавливаются и эксплуатируются без всяких затруднений. В условиях российского климата ценно и то, что даже в регионах с высоким снеговым покровом зимой не потребуется очищать большие пространства под открывание створок.

Откатные ворота в загородный дом

Конструкция откатных ворот

Особенности конструкции откатных ворот

Как устроены откатные ворота

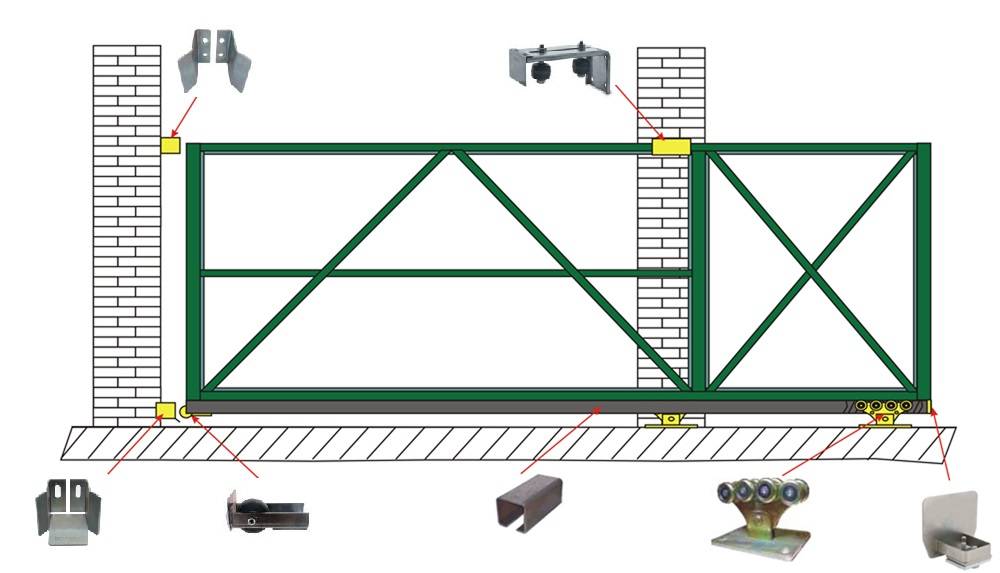

Основная техническая часть конструкции – роликовая направляющая. Ее изготавливают в заводских условиях. Полотно ворот при установке монтируется на эту направляющую, далее работа механизма проверяется в действии. Преимуществами такого конструктивного решения служат:

• Небольшое пространство, занимаемое воротами. Полотно сдвигается вдоль существующего забора, а пространство перед ними с обеих сторон может обустраиваться и использоваться по усмотрению владельцев территории;
• Простота эксплуатации и долговечность службы. Роликовые механизмы просты в устройстве и не требуют сложной профессиональной профилактики и периодического технического осмотра. В этом их преимущество перед роллетными, подъемными механизмами и другими технически сложными новинками рынка;
• Разнообразие внешнего вида конструкций. Использование роликового механизма не накладывает никаких ограничений на дизайн изделия. Откатными могут быть модели из профнастила, кованые, сварные, решетчатые и любые другие;
• Возможность дополнительной комплектации автоматикой. В зависимости от пожеланий владельца территории и его финансовых возможностей откатной механизм может дополняться автоматическими устройствами любой сложности. Это добавляет комфорта в пользовании и не исключает ручного управления воротами при необходимости.

Автоматические откртные ворота

Откатные ворота с автоматикой

Сколько стоят ворота с откатными механизмами

Цена конструкций зависит от региона и компании, занимающейся продажей и установкой конструкций. Но общая тенденция такова, что эти модели существенно дешевле сложных автоматических ворот. Небольшой рост расценок по сравнению с распашными изделиями очень быстро окупается удобством и долговечностью службы откатных ворот.

Откатные ворота от компании «Амулет»

Как выбрать откатные ворота, типы откатных ворот и их характеристики

Правильно выбрать откатные ворота довольно сложно, так как разобраться в технических характеристиках конструкции и определить, какому из продавцов можно доверять свои деньги и нервы достаточно трудоемкий процесс.

Выбирая подрядчика для изготовления сдвижных ворот, обязательно надо понимать, с кем имеешь дело. Лучше всего посмотреть готовые объекты потенциальных компаний, на которых данные конструкции уже установлены, т.к. откатных ворот на рынке много, а вот качество, материалы и внешний вид у изделий заметно отличаются. Опираясь на стоимость с разницей в 50-80 долларов, вы абсолютно не застрахованы от того, чтобы получить некачественную продукцию. Существует вероятность, что всего через полгода придется искать подходящую краску для закрытия ржавчины, появившейся на ваших въездных воротах.

Виды и типы откатных ворот

Какие откатные ворота купить – этот вопрос задают себе люди, подходя к возведению ограждения у себя на участке. Разобраться с тонкостями и не переплатить, выбрать оптимальный вариант – это задача не из легких.

Уличные откатные ворота бывают нескольких типов:

•
  консольные;
•
  рельсовые;
•
  подвесные.

Выделяют также одностворчатые и двустворчатые. Они могут быть на ручном управлении или оснащаться автоматикой.

Рельсовые

Откатные ворота рельсового типа изготавливались еще в СССР, когда современную комплектацию для откатных ворот негде было приобрести. Для снятия нагрузки с несущей трубы использовались всевозможные рельсы в комплекте с движущимися по ним роликами. Сейчас же выпускается усовершенствованная комплектация, обладающая такими достоинствами:

•
  Масса створки поддерживается роликами, что дает возможность делать очень широкие проемы.
•
  При правильной балансировке не нужны большие усилия приводного устройства, что увеличивает срок службы и уменьшает износ.
•
  Направляющая рельса не мешает проезду и не требует укрепленной фундаментной основы.
•
  Нет ограничения на габаритную высоту транспорта, проезжающего через проем.
•
  Легкое аварийное открытие даже с учетом большого веса створки.

Недостатки заключаются в таких аспектах:

•
  Зимой нужно очищать рельсы от ледяных скоплений.
•
  Несущие ролики поддаются сильному износу под весом створки.
•
  Сложность ремонта.

Подвесные

Откатные ворота подвесного типа используются для перекрытия проемов зданий и сооружений, конструкция схожа по принципу используемой фурнитуры для стандартных откатных ворот, используется также балка и ролики, но принцип нагрузки на воротах абсолютно другой.

В подвесных конструкциях несущая балка подвешивается над проемом, и весь вес ворот тянет ее вниз, а в воротах сдвижных, наоборот, ворота находятся сверху на балке, пытаясь ее деформировать своим весом.

Ключевые достоинства:

•
  Просты в монтаже и использовании.
•
  Возможна установка автоматики.
•
  Устойчивы при сильных ветрах.
•
  Обширный выбор комплектующих для откатных ворот на случай выхода из строя отдельной детали.
•
  Простота ухода.
•
  Опорные ролики работают бесшумно и мягко.

Минусом можно назвать ограничение высоты проема для проезжающего транспорта. Также этот вид достаточно материалоемкий.

Консольные

Откатные ворота консольного типа — самая распространенная конструкция на сегодняшний день, проверенная и удобная в эксплуатации. Конструкция отличается повышенной сложностью, однако, судя по отзывам, это вполне оправдано. Полотно ворот подвешивается на консольных роликах с помощью направляющей балки, которая расположена в любой части ворот (чаще – в нижней).

Достоинствами типа выступают:

•
  Отсутствие контакта с наземной рельсой и ограничения по высоте ТС.
•
  Усиленная надежность.
•
  Даже в обильный снегопад не нарушается работа ворот (они находятся на расстоянии минимум 10 см от земли).
• Могут оборудоваться автоматикой и системой безопасности.

Недостатки заключаются в таких нюансах:

•
  Сложность монтажа.
•
  Нужен запас забора, ширина которого в 1,5 больше ширины проема.

Одностворчатые и двустворчатые

Одностворчатый вариант имеет простое устройство – створка ворот полностью закрывает весь проем. Двустворчатая конструкция раздвижных ворот несколько сложнее – створки сходятся на середине (или там, где это удобно владельцу), и под каждую из них создается отдельная конструкция. В результате стоимость двустворчатых ворот получается больше за счет необходимости двойного комплекта фурнитуры, направляющих, роликов и т. п. при сохранении примерно тех же габаритов полотна.

Ручные и автоматические раздвижные ворота приобретают все большую популярность благодаря своим удобством в эксплуатации – нет необходимости чистить снег, они не занимают место перед воротами и во дворе вовремя открытия, им особо не страшны ветровые нагрузки. А также автоматика для данных ворот куда более доступна по цене, чем приводы для распашных ворот, поэтому выбор очевиден.

Из какого профиля делают откатные ворота

Уличные ворота изготавливаются из профильной трубы, поэтому выбор профиля для откатных ворот всегда необходимо производить в зависимости от габаритов конструкции. Самым популярным сечением металла является 60х40х2 мм – подходящий для большинства конструкций, имеет достаточную прочность и не перегружает балку лишним весом.

Откатные ворота могут изготавливаться как с глухим зашитием каркаса, так и с комбинированным, например, металлоштакет либо евросетка – на сегодняшний день пользующаяся повышенным спросом при выборе ограждения для участков.

В случае особых пожеланий по коррозийной стойкости можно приобрести конструкции из оцинкованного металла, сделанные на крупнейшем заводе России. Весь процесс производства откатных ворот данной серии автоматизирован. Для их изготовления используются оцинкованные профили, что позволяют собирать ворота без сварочных соединений и в свою очередь избавляет от коррозии в последующем. Ворота, изготовленные из оцинкованных профилей, очень удобны для транспортировки, так как перемещаются в разобранном виде и довольно просто собираются на месте своими силами.

Какой размер откатных ворот выбрать

Ворота откатного формата выпускаются в стандартном размере и производятся на заказ по меркам клиента. Стандартные габариты составляют 4х2 м и 3х2 м (ШхВ). Если ширина полотна больше 4 м, потребуется заказать оборудование для балансировки противовеса, что приведет к солидному удорожанию проекта.

Размеры зависят и от типа ворот, и от транспорта, который будет проезжать через проем. Для легкового авто достаточно ширины 3 м, а для грузового – на 4 м. Если вы ставите подвесные ворота, учитывайте высоту ТС, чтобы оно легко проходило под направляющей балкой. Это и задаст высоту конструкции.

Откатные ворота на участке с уклоном

Часто встречаются участки с уклоном. Поставить на них откатные ворота сложнее, но вполне реально. Главное, чтобы перепад не превышал 15 см. Перед установкой определитесь с такими параметрами:

•
  В какую сторону будет идти откат – вверх или вниз относительно уклона. В идеале – вниз, чтобы полотно не упиралось в уклон.

•
  Высота уклона – от этого зависит, насколько большим будет просвет. Чтобы закрыть просвет, можно разместить «лежачего полицейского».

•
  Длина ворот – от нее зависит вес конструкции и нагрузки на направляющие элементы.

Откатные ворота – удобное и красивое решение для любого участка, имеющее более низкую цену и более доступную автоматику.

Защитные консольные откатные ворота шириной до 10 м

Защитные консольные откатные ворота шириной до 10 м.

Популярные раздвижные ворота безопасности представляют собой консольные ворота, для которых не требуется наземная направляющая или опора поперек проезжей части. Полотно ворот поддерживается основной нижней балкой, которая скользит на 100 мм над поверхностью дороги. Баланс обеспечивается уникальной беговой дорожкой, которая позволяет воротам полностью выступать над проезжей частью без опрокидывания.

Раздвижные ворота рассчитаны на 100 % нагрузки и предназначены для непрерывного и частого использования. Питание осуществляется от однофазной сети 230В.

Раздвижные ворота Системы контроля безопасности: Имеются контуры обнаружения транспортных средств, фотоэлементы, ультразвуковые датчики и защитные кромки. Чтобы узнать о безопасности раздвижных ворот, нажмите здесь

Аксессуары для раздвижных ворот: вывески, звуковые сигналы и проблесковые маячки.

Раздвижные ворота Контроль доступа: Доступен широкий спектр систем контроля доступа.

Технические характеристики откатных консольных ворот

.

Технические характеристики могут быть изменены и зависят от опций продукта. Пожалуйста, свяжитесь с Frontier Pitts, чтобы запросить дополнительную информацию.

Фотогалерея

Аксессуары

Системы светофора

.

Вывеска	Предупреждающие и информационные знаки, установленные на стреле шлагбаума, такие как «СТОП», «ВЫХОД ЗАПРЕЩЕН» и «ВХОД ЗАПРЕЩЕН»
Предупреждающий знак для пешеходов	Обычно размещается на барьерном шкафу. Предупреждает пешехода об автоматическом шлагбауме.
Система светофора	настоятельно рекомендуется устанавливать со всеми блокировочными системами и системами дорожных столбов, чтобы сообщать всем пользователям о своем местоположении. Головка светофора 100 мм может быть установлена ​​на столбе или на шкафу управления
Цепи детектора транспортных средств	Петли обнаружения транспортных средств, установленные под поверхностью дороги для обнаружения транспортных средств. Это предотвратит замыкание автоматического оборудования на транспортное средство в проеме. Индукционные петли безопасности врезаются в дорожное покрытие. Это предотвратит закрытие ворот автомобиля, находящегося в проеме.
Фотоэлементы безопасности	Фотоэлементы безопасности излучают лучи света, которые пересекают проезжую часть и контролируют движение транспортных средств и пешеходов. Если объект прерывает этот луч, автоматическое оборудование остановится и реверсирует. На воротах обычно устанавливаются две пары фотоэлементов. Ультразвуковые датчики также доступны.
Кромка безопасности ворот	Кромки безопасности обычно устанавливаются на автоматические ворота. Однако они также могут быть установлены под стрелой шлагбаума. Края безопасности предотвращают опускание шлагбаума на человека или транспортное средство в случае его активации. Кромки безопасности представляют собой гибкие полоски, при нажатии на которые подается сигнал об остановке источнику питания.
Ограждение для пешеходов	Пешеходное ограждение (панели ограждения) должно быть установлено вокруг зоны откатных ворот. Это делается для того, чтобы предотвратить серьезные травмы человека, если он забредет в эту зону во время работы ворот.
Заполнение ворот	Сварная сетка должна быть прикреплена к заполнению стержней заполнения ворот, чтобы пешеходы не просовывали свои конечности. Другие заполнители включают частокол, листовые и деревянные заполнители. Для получения дополнительной информации, пожалуйста, заполнители ворот безопасности на странице
Звуковой оповещатель	Звуковые оповещатели/звуковые сигналы обеспечивают звуковое предупреждение о том, что автоматическое оборудование работает.
Проблесковый маячок	Проблесковые маячки визуально предупреждают о работе автоматики.

Руководство покупателя по выбору консольных откатных ворот

Компания America’s Gate предлагает широкий выбор готовых и изготовленных на заказ ворот для любых целей. Как подразделение ворот The American Fence Company, America’s Gate Company имеет более чем 55-летний опыт проектирования, изготовления и установки ворот. С любыми производственными мощностями и большой командой сертифицированных сварщиков и компьютерных дизайнеров ваши ворота будут изготовлены в соответствии с вашими уникальными запросами.

Цель этой статьи — помочь вам выбрать консольные откатные ворота для дома, бизнеса или рабочего места. Мы рассмотрим различные типы консольных ворот и все факторы, влияющие на это решение. Если вы ищете ворота, но не уверены, что консольные ворота — лучший вариант, ознакомьтесь с руководством компании America’s Gate по выбору ворот.

Консольные шиберные затворы

Одним из видов шиберных затворов являются консольные затворы. Консольные ворота уникальны тем, что они не катятся по земле. Ворота поддерживаются рядом тележек (роликов), прикрепленных к двум опорным стойкам с одной стороны проема. Расстояние между этими столбами обычно равно половине длины проема ворот. Два фактора, которые вы должны учитывать в первую очередь при выборе консольных ворот:

• Фасады  – Консольные раздвижные ворота должны быть установлены по уровню. Это касается как самых последних стандартов и кодов, так и практических соображений безопасности. Неровно установленные консольные ворота будут скатываться вниз. Проверьте отметки готового уклона под всем ходом ворот от носа ворот в закрытом положении до задней части хвоста в полностью открытом положении. Самая высокая точка будет вашим ориентиром. Ворота должны быть установлены как минимум на два дюйма выше этой отметки. Если самая высокая отметка ворот находится в хвостовой части, а отметка идет вниз через проем, это приведет к возникновению значительного зазора под воротами у проема.
• Хранение ворот  – Консольные раздвижные ворота примерно на 50 % больше, чем проем ворот. Таким образом, для 20-футового проема потребуется 30-футовая общая створка ворот. Эти дополнительные 10 футов ворот называются «противовесом» и считаются хвостом ворот. Оцените свой участок, чтобы определить, достаточно ли у вас места для открытия ворот и хранения ворот.

Тип заполнения консольных ворот

Если на вашем участке нет проблем с высотой или местом для хранения ворот, вам следует рассмотреть различные факторы производительности и конструкции при выборе консольных откатных ворот. Первый фактор, который следует учитывать, — это тип заполнения, который будет определять дизайн и материалы ворот. Хотя эти категории очень широки, выбор одной из них поможет дизайнерам и подрядчикам лучше понять ваше видение. Компания America’s Gate предоставляет чертежи и спецификации САПР для любого из стилей заполнения, упомянутых ниже.

Декоративные консольные ворота

Декоративные консольные ворота включают вертикальные пики в раму ворот в проеме. Размер этих пикетов обычно составляет от ¾ до 1 дюйма. В соответствии со стандартами ASTM A2200 и UL325, пикеты должны располагаться так, чтобы у вас не было зазора более 2 ¼ дюймов по всей длине ворот на случай, если они когда-либо будут автоматизированы. Штакетники не должны выступать из нижней перекладины консольных ворот, а нижняя перекладина должна быть заподлицо. Пикеты могут выступать над верхней перекладиной ворот и украшаться декоративным колпачком. Декоративные консольные ворота могут также включать другие украшения по всей площади заполнения ворот.

Декоративные консольные ворота

Декоративные декоративные консольные ворота включают материал заполнения, который обычно является очень декоративным , но не представляет собой штакетник. Материал заполнения ворот может включать в себя использование сплошного шифера, жалюзи, перфорированного металла и т. д. Если они будут автоматизированы, декоративные консольные откатные ворота также требуют зазоров не более 2 ¼ дюймов по всей длине ворот. Декоративные консольные ворота классифицируются отдельно от декоративных откатных ворот, потому что сочетание материалов заполнения обычно вызывает проблемы как ветровой нагрузки, так и веса ворот. Однако, если какая-либо из этих ситуаций представляет собой потенциальную проблему или опасность для вашего проекта, декоративные консольные откатные ворота с заполнением из штакетника не будут страдать от ветра и веса.

Консольные ворота с цепным звеном

Эта категория консольных ворот является наиболее распространенным и широко используемым типом консольных скользящих ворот. Если у вас есть автоматические консольные ворота с цепным звеном, они не должны иметь зазоров более 2 ¼ дюймов по всему периметру. Для этого по всей длине ворот можно натянуть сетчатую ткань. Консольные ворота с цепным звеном обычно не имеют проблем с весом или ветровой нагрузкой, поскольку ткань звена цепи открыта на 98%.

Консольные ворота повышенной безопасности

Консольные откатные ворота с высокой степенью защиты изготовлены из непроходимых материалов или материалов с твердой поверхностью. Эти ворота также плотно прилегают к земле и обычно очень высокие. Эти функции помогают предотвратить доступ посторонних лиц и обеспечить безопасность вашего имущества. Некоторые проблемы с консольными откатными воротами с высоким уровнем безопасности связаны с их ветровой нагрузкой и весом. Твердое покрытие или плотная непроходимая проволочная сетка намного тяжелее и плотнее, чем стандартная сетчатая ткань. Проектировщики должны уделять особое внимание отметкам площадки, характерным для траектории этих консольных ворот. Изменение высоты общего хода ворот может привести к образованию зазоров под воротами, если они установлены горизонтально.

Открытие ворот

После того, как вы выбрали общее назначение и материал ворот, вам необходимо рассмотреть факторы производительности и конструктивные элементы, на которые непосредственно влияет эта конструкция. Ширина проема ворот является самой важной деталью общей конструкции ворот. Ширина проема ворот, наряду с выбранными материалами заполнения, будет в значительной степени влиять на тип структурной рамы ворот, необходимой для поддержки ворот как для веса, так и для ветровой нагрузки.

Однопутные ворота

Ворота с проемом менее 27 футов со стандартным цепным звеном или декоративным заполнением штакетником могут использовать однопутные ворота. Алюминиевые консольные раздвижные ворота с проемом 27 футов или менее включают одну дорожку в алюминиевую конструкцию ворот и являются наиболее экономичным консольным вариантом. Направляющая находится в верхней части ворот и смещена в одну сторону, что соответствует одному из следующих условий:

• В линейных консольных воротах дорожка размещается напротив лицевой стороны ворот. Опорные столбы ворот, поддерживающие грузовые автомобили, устанавливаются на линии ограждения, а ворота находятся за линией ограждения.
• Смещенные консольные ворота поместите направляющую к задней стороне ворот. Это помещает опорные столбы консольных ворот за ворота. Опорные столбы смещены и не зависят от линии забора.
• Однопутные консольные ворота обычно используются с проемами менее 27 футов и со стандартными материалами заполнения звеньями цепи.

Двухпутные ворота

Двухпутные ворота, как правило, представляют собой цепные и декоративные консольные ворота с проемом 27 футов или более или декоративные ворота со сплошным или полутвердым заполнением. Они включают двойную направляющую в алюминиевую конструкцию ворот. С каждой стороны ворот наверху есть по одной дорожке.

Для этого приложения требуются четыре опорные стойки ворот, по две с каждой стороны для поддержки роликов. В дополнение к наличию двух дорожек ролики и опорные стойки в совокупности выдерживают вес ворот, поскольку консольные ворота с двойной дорожкой имеют гораздо более широкий горизонтальный структурный профиль. Этот более широкий профиль обеспечивает большую поддержку ветровой нагрузки.

Стандартные однопутные консольные ворота имеют горизонтальный профиль примерно 5 дюймов. Двухпутные консольные ворота имеют горизонтальный профиль двойных однопутных ворот.

Модифицированные двухколейные ворота

Стандартные двухколейные ворота могут быть модифицированы для больших проемов или больших декоративных ворот со сплошным или полутвердым заполнением. Горизонтальный профиль ворот расширен за счет внедрения конструктивных профилей в сборку верхней направляющей для разнесения направляющих и обеспечения более широкой нижней направляющей.

Стандартная ширина консольных ворот с двумя направляющими составляет около 10 дюймов в верхней части направляющей. Модифицированные двухпутные ворота могут варьироваться от 12 до 16 дюймов в сборе с верхней направляющей. Нижняя направляющая обычно имеет ширину 5 дюймов для двухколейных ворот. Его можно расширить до 8”. Целью этих более широких верхних и нижних элементов ворот является обеспечение большей структурной поддержки для ветровой нагрузки на консольные ворота.

Модифицированная двойная гусеница
консольные ворота не обязательно включают стандартные конструкции. Эти
модификации должны быть разработаны изготовителем ворот и реализованы
соответственно исходя из конструкции ворот.

Ворота с коробчатой ​​консолью

Конструкция консольных ворот с коробчатой ​​рамой основана на простых конструктивных элементах стандартной ферменной системы. Коробчатые консольные ворота – это, по сути, две идентичные консольные ворота, расположенные на расстоянии примерно 24 дюйма друг от друга. Между двумя панелями ворот размещается ряд элементов фермы, образующих диагональные фермы.

Консольные ворота коробчатого сечения используют четыре системы ферм, таких как стальная ферма потолка здания, для создания очень жесткого общего каркаса при большой нагрузке и/или сильном ветре. Консольные ворота с коробчатой ​​рамой обычно предназначены для очень больших проемов, превышающих 50 футов, или для твердых материалов, размещенных поперек проема ворот.

Высота ворот

Когда дело доходит до конструкции, высота ворот может быть не так важна, как общий проем ворот, но она оказывает значительное влияние на определенные критерии проектирования. Наиболее значимым фактором будет ветровая нагрузка. Чем выше ворота, тем больше ветровая нагрузка приходится на фасад ворот. Критерии эффективности, которые необходимо учитывать:

Материалы заполнения

Использование твердых материалов заполнения на лицевой стороне ворот высотой более 6 футов может потребовать пересмотра конструкции рамы ворот. Независимо от того, одноколейные или двухпутные, удары сильного ветра о твердую поверхность ворот могут быть разрушительными. Независимо от ширины проема ворот следует рассматривать коробчатые консольные ворота.

Для уменьшения ветровой нагрузки рассмотрите возможность использования перфорированного листа, сварной сетки или создания отверстия в передней части ворот для снижения давления. Примером этого может быть декоративный вырез из листового металла (например, горная сцена, деревья и т. д.), где оставлено отверстие для сброса давления.

Опорные стойки и опоры ворот

Выбор стойки консольных ворот и размер опоры должны соответствовать общему весу и размеру ваших ворот, однако чем выше ваши ворота, тем большую нагрузку вы оказываете на эти стойки. Это потому, что вы позволяете любой ветровой нагрузке иметь больше рычагов с более высокими стойками ворот.

Большинство консольных ворот стандартной высоты, высотой 8 футов или меньше, используют наружный диаметр 4 дюйма. Стойки ворот ASTM 1043 независимо от общей длины ворот. Это связано с тем, что большая часть нагрузки, прикладываемой к стойкам ворот, представляет собой не консольную нагрузку, а нагрузку, которая тянет и толкает, подчеркивая предел прочности на растяжение стоек, который составляет десятки тысяч фунтов. Более высокие ворота, 10 футов или выше, могут использовать наружный диаметр 6-5/8″. запланируйте 40 столбов, чтобы выдержать как нагрузку на растяжение, так и консольную нагрузку, воздействующую на ворота.

Фурнитура для консольных ворот

Фурнитура для консольных ворот достаточно стандартна, независимо от веса, длины и ширины ворот. Выбор фурнитуры более специфичен, если ворота представляют собой закрытые алюминиевые ворота или стальные трубчатые ворота с внешними роликами. Вам следует рассмотреть возможность использования нестандартной, сверхмощной фурнитуры для ворот, когда вес ворот начинает превышать 2000 фунтов. В частности, ролики или тележки, которые поддерживают вес ворот, позволяя им свободно катиться. Ваш проектировщик ворот должен соответствующим образом подобрать фурнитуру ворот, тележки, ролики и направляющие к типу, размеру и весу ворот.

Вес ворот

Мы редко видим консольные ворота, вес которых превышает 2000 фунтов. Нетипичные, более тяжелые ворота являются результатом проемов длиннее 30 футов или тяжелых твердых материалов заполнения в секции проема ворот, используемых в декоративных целях. Для установки этих нестандартных тяжелых ворот следует обратить внимание на следующее:

Одинарные или двойные направляющие

Ворота с закрытым алюминиевым направляющим предлагаются как с одинарными, так и с двойными направляющими, с одной направляющей с каждой стороны ворот. Эта конструкция с двумя гусеницами является хорошим выбором не только для более длинных ворот, но и для более тяжелых ворот, поскольку она распределяет нагрузку ворот на четыре тележки в сборе по сравнению с двумя в стандартной однопутной конструкции. Для проемов, превышающих 27 футов в ширину, обычно требуются двухколейные ворота.

Конструкция фермы ворот

В консольных воротах используется стандартная конструкция диагональной фермы по всей длине ворот для поддержки консольной нагрузки ворот. Конструкции ферм зданий и мостов очень похожи, поскольку диагональные элементы размещаются между вертикальными элементами.

Верхний и нижний непрерывные горизонтальные опорные направляющие соединяются между собой вертикальными элементами. Этот образец горизонтальных, вертикальных и диагональных опор создает ряд соединенных квадратов. Диагональные элементы предотвращают вытягивание квадратов за пределы квадрата, соединяя вместе противоположные углы. Единственный способ, которым квадрат(ы) можно вытащить из отвеса, – это сжать или растянуть диагональный элемент.

Здесь в игру вступает предел прочности металлов. Прочность на растяжение большинства соответствующих металлов составляет десятки тысяч, а это означает, что для разрыва диагональной фермы потребуются тысячи фунтов. Именно здесь типичная ферма получает свою структурную прочность.

Если убрать диагональные элементы из каркаса ворот, квадраты быстро прогнутся под действием силы тяжести. Это важно, учитывая, что консольная нагрузка для большинства соответствующих металлов составляет всего сотни фунтов.

Консольная прочность и опора

Конструкцию фермы консольных ворот можно улучшить, чтобы она поддерживала более длинные и тяжелые ворота. В большинстве конструкций консольных ворот используется стандартный принцип: длина вертикали ворот должна быть больше, чем расстояние между каждой вертикальной опорой. Другими словами, если вертикальная опора имеет высоту 72 дюйма, расстояние между вертикальными опорами не должно превышать 72 дюйма. Независимо от высоты ворот, в большинстве конструкций консольных ворот расстояние между вертикальными опорами не превышает 72 дюймов.

Для улучшения способности консольных ворот поддерживать более длинные и тяжелые рамы ворот, вертикальные опоры можно сдвинуть ближе друг к другу, образуя прямоугольник с вертикальной длинной стороной, а не квадрат. Это смещает нагрузку на диагональную ферму с консольной нагрузки, при которой диагональная ферма просто изгибается, на почти полностью зависящую от прочности на растяжение.

Вес и фурнитура для ворот

Большинство консольных ворот как для закрытых ворот с алюминиевыми направляющими, так и для стальных трубчатых наружных роликовых ворот предназначены для надежной поддержки ворот весом до 2000 фунтов в непрерывном режиме. Фурнитура для консольных ворот весом более 2000 фунтов считается нестандартной и не всегда доступна.

Разработчики ворот должны знать, что в большинстве тяжелых ворот используется либо тележка, установленная на земле, либо подвесная тележка. Обе эти конструкции требуют существенного изменения конструкции стандартных консольных ворот.

Не поддавайтесь искушению просто добавить больше роликов и опорных стоек для поддержки больших проемов консольных ворот. Консольные ворота спроектированы таким образом, чтобы нагрузка на консольную часть ворот происходила равномерно между двумя фиксированными точками: соответствующими тележками и опорными стойками ворот. Это распределяет нагрузку на большую площадь. Размещение промежуточных дополнительных опорных стоек и роликов может привести к тому, что нагрузка будет более сосредоточена на меньшей площади, что приведет к большему сопротивлению роликам и может привести к выходу из строя рамы ворот.

Консольные ворота Тип

• Стальные консольные ворота  – Используйте круглые трубчатые профили в
  конструкция ворот.
  • Верхний и нижний горизонтальные элементы представляют собой 2
    ½” Н.Д. труба, которая проходит по всей длине ворот. Эта трубка служит как
    структурная поддержка и как верхние и нижние направляющие ворот.
    Ролики движутся по внешней стороне этих дорожек.
  • Между вертикальными элементами находятся
    диагональные опоры. На стальных консольных воротах это обычно 1  ^5/8 ” Н.Д. трубки, однако кабель может быть
    заменен.
  • Вертикальные элементы ворот имеют наружный диаметр 2 дюйма. трубка
    которые расположены на расстоянии не более 72 дюймов друг от друга.

• Алюминиевые консольные ворота  – Используйте экструдированный алюминиевый квадрат и
  прямоугольные профили в конструкции ворот.
  • Между вертикальными элементами находятся
    диагональные опоры, которые могут быть 2-дюймовыми квадратными алюминиевыми или тросовыми.
  • Верхний горизонтальный элемент изготовлен по индивидуальному заказу
    Комбинация гусеницы и элемента(ев) конструкции. Трек примерно 2 ½”
    в ширину на 2 ¾” в высоту. Тележки (или катки) движутся внутри гусеницы. Грузовики
    поддерживается снизу гусеницы и не подвешивается сверху. Это предотвращает
    вода и мусор не оседают на гусеницах.
  • Вертикальные элементы ворот расположены на расстоянии 2 x 2 дюйма.
    не более 72 дюймов друг от друга.
  • Нижний горизонтальный элемент размером 2 x 2 дюйма.
    квадрат (или прямоугольник 5 x 2 дюйма для больших проемов ворот). Это не только
    элемент обеспечивает структурную поддержку ворот, но он также служит дном
    гид.

Стальные и алюминиевые

Стальные консольные ворота более экономичны и часто легче ремонтируются. Ролики и фурнитура ворот также очень прочные. Алюминиевые консольные ворота — более дорогой вариант — предлагают больше вариантов дизайна:

• Алюминиевые консольные ворота — отличный выбор для больших проемов, так как общая ширина верхних и нижних горизонтальных элементов может быть легко увеличена без нарушения конструкции направляющей. Вы можете просто добавить дополнительные структурные опоры или добавить в конструкцию ворот двойную колею.
• Коробчатые консольные ворота изготавливаются почти исключительно из алюминия. Квадратные профили позволяют легко соединяться с другими профилями, образуя ряд ферм, в то время как стальная трубчатая конструкция требует значительных усилий. Самое главное, алюминий прочнее стали, фунт за фунтом. Это важно, когда вес ворот — это то, что вы пытаетесь выдержать с помощью конструкции.
• Благодаря закрытой системе направляющих и квадратным профилям консольные ворота с алюминиевыми направляющими являются лучшим выбором для декоративных и декоративных ворот. Квадратные пикеты могут быть размещены между верхним и нижним элементами или установлены на лицевой стороне. Трасса может быть расположена внутри объекта, таким образом, скрывая ее и оборудование снаружи, обеспечивая привлекательность бордюра.

Автоматика

И алюминий, и сталь — отличный выбор для автоматических ворот.
