Недостатки сэндвич панелей для откосов

Для оформления оконных откосов используются самые разные материалы – края проема можно выравнивать штукатуркой, обшивать гипсокартоном по профилю, отделывать пластиком и т.д. Также для оформления откосов используются сэндвич-панели – изделия с повышенными теплоизоляционными характеристиками.

Несмотря на то, что сэндвич панель для откосов многими мастерами позиционируется как универсальный материал, у нее есть не только плюсы, но и минусы. В статье мы проанализируем конструкцию панелей и устройство откосов с их применением, а также разберемся с достоинствами и недостатками сэндвича в качестве материала для оформления проемов.

Требования к оконным откосам

Как правило, после установки пластикового окна в проем возникает необходимость в реставрации оконного откоса. Это касается и новостроек, и помещений, которые ранее уже эксплуатировались – в любом случае  края проема нужно привести в порядок.

На сегодняшний день используются такие методики отделки:

1. Оштукатуривание.
2. Обшивка гипсокартоном.
3. Обшивка пластиковыми панелями.
4. Установка сендвич панелей для окон.

Вне зависимости от того, какой материал и какая технология применялись для работы, откосы должны соответствовать таким требованиям:

• Механическая прочность – конструкция должна выдерживать самые разные воздействия и не деформироваться под нагрузками.
• Стойкость к внешним факторам – откос не должен «бояться» влаги, потому что полностью избежать попадания дождевых капель на его поверхность невозможно.
• Долговечность – материал не должен деградировать со временем.
• Тепло- и звукоизоляция – откосная панель перекрывает монтажный зазор, который является одним из основных источников теплопотерь. Следовательно, для оформления откоса нужно использовать материалы с низкой теплопроводностью.
• Эстетическая привлекательность – и внутренние, и наружные части откосов должны выглядеть достаточно аккуратно, а в идеале – еще и вписываться в интерьер.

Откосы из сэндвича

Конструкция панели

Монтаж сэндвич панелей является одной из наиболее востребованных технологий в реставрации откосов. Для начала стоит разобраться, что же представляет собой этот материал:

• Сэндвич-панель – это многослойная плита большого формата с плотными наружными слоями и менее плотной сердцевиной.
• В качестве наружных слоев у откосного сэндвича используется плотный материал ПВХ. Он может быть белым, ламинированным или окрашенным.
• Внутренний слой – это пористый материал с низкой теплопроводностью, который обеспечивает тепло- и звукоизоляцию.

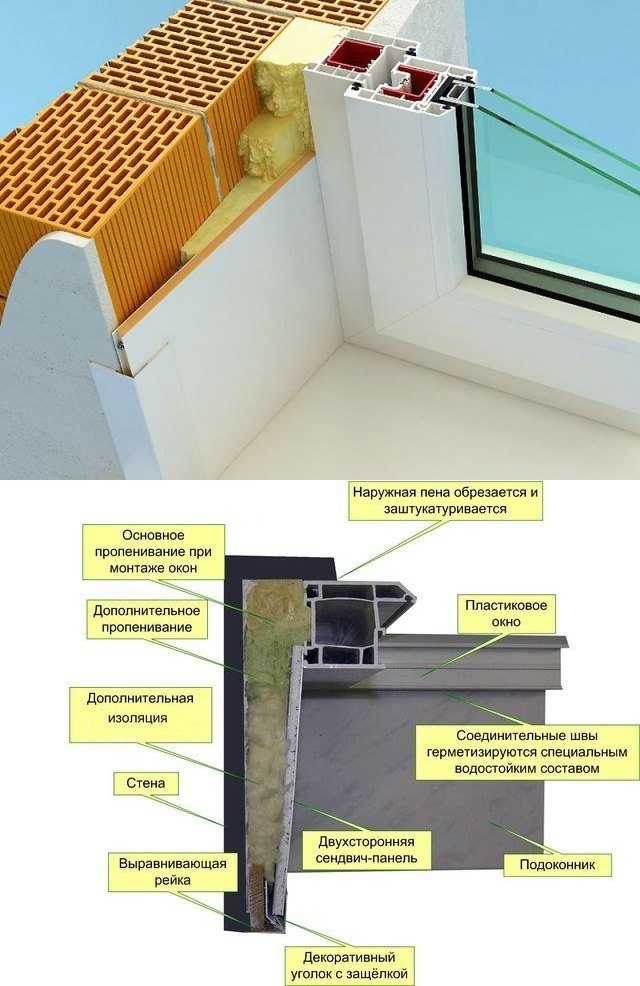

Конструкция откоса

Если для оформления откоса используются пластиковые сэндвич панели – монтаж выполняется по такой схеме:

• Сначала по краю оконной рамы саморезами крепится П-образный профиль.
• Потом производится установка сэндвич панелей, обрезанных по размерам окна. При этом края панели заводятся в паз профиля.
• При необходимости зазор между сэндвичем и стеной заполняется монтажной пеной. Для пластиковых откосов такая операция будет обязательной, но при использовании материала с низкой теплопроводностью – всего лишь желательной.
• Затем на края откоса устанавливаются F-образные профили, которые перекрывают торцы сэндвича. В месте стыка профили укладываются внахлест и подрезаются.

За и против

Выбирая, из чего сделать откосы для пластикового окна, многие останавливаются именно на сэндвич-панелях. Для начала проанализируем плюсы этого варианта:

• Внутренний слой обеспечивают теплоизоляцию и защиту от внешнего шума.
• Материал достаточно прочен и влагостоек.
• Масса панелей невелика, так что дополнительную нагрузку на несущие конструкции они оказывать не будут.
• Поверхность легко очищается от загрязнений.

Но, наряду с очевидными плюсами у материала есть и минусы:

• Главный недостаток – стоимость сэндвич панелей. Удорожание конструкции получается весьма существенным. Еще дороже стоят окрашенные и ламинированные изделия.
• Монтировать откосы (это очевидно из описания технологии) довольно сложно. Кроме того, требуется установка дополнительных профилей.
• При воздействии высоких температур сэндвич достаточно сильно деформируется, что может привести к нарушению геометрии оконного проема.
• Длительное пребывание под ярким солнцем приводит к тому, что лицевая поверхность белых панелей желтеет, и внешний вид проема заметно ухудшается. Чем дешевле сэндвич, тем быстрее это произойдет.

Именно поэтому специалисты компании Свитеп утверждают, что сэндвич-панель нельзя назвать универсальным материалом для изготовления оконных откосов. Да, у таких изделий есть и очевидные плюсы, но иногда недостатки очень сильно ограничивают нас в выборе материала. В любом случае перед окончательным решением стоит проконсультироваться с профессионалами. Для получения консультация по любым вопросам звоните по телефону +38(0569)69-69-00.

Сендвич-панель ПВХ белая для откосов Орси 1500х250х10 мм в Симферополе за 165.83 руб. в наличии

Сендвич-панель ПВХ белая для откосов Орси 1500х250х10 мм — пластиковые окна, как лидеры рынка современных оконных конструкций, считаются наиболее универсальными для интерьера любого помещения, однако и в этом случае возникает необходимость в отделке оконных проемов. С этой целью используются пластиковые откосы, которые служат для придания законченного вида и эстетичности той части оконного проема, которая непосредственно примыкает к окну.

Приемущество откоса оконного:

• высокие эксплутационные характеристики (стойкость цвета, моются, теплые, жёсткие, надёжно закреплены)
• оптимальное соотношение цена/качество
• подходят как для отделки в панельных домах с шириной откоса от 18 см, так и в кирпичных до 60 см.
• имеют более высокие тепло- и звукоизоляционные свойства и меньшую стоимость.
• продаваемые нами откосы из  сэндвич-панели, специально изготавливаются для монтажа откосов и являются идеальным материалом для отделки оконного проема.

Быстрый монтаж и чистая работа
Пластиковые откосы устанавливаются одновременно с установкой окна за один выезд монтажников. Ориентировочное время установки откосов для обычного окна составляет 2 часа! Не требуется дополнительных работ по шпатлевке и покраске откосов, на которые, как правило, уходит 3-4 дня.
Приемлемая стоимость
Потребители получают откосы по стоимости и срокам более выгодным, чем аналоги, а монтажники — возможность расширить спектр предлагаемых услуг.
Теплоизоляция
Пластиковые откосы — дополнительный теплоизолятор между комнатой и улицей. Помимо того, что сама панель термоизоляционная, под ней располагается утеплитель зоны примыкания окна к проему.
Паронепроницаемость
Пластиковые откосы обладают большим сопротивлением паронепроницаемости. Это обеспечивает надежную защиту пенных утеплителей стен от доступа влаги со стороны откосов, что является защитой от промерзания. Таким образом, не возникает проблем и дополнительных затрат на ремонт отвалившихся частей шпаклевки или перекраски откосов, если последние сделаны из гипсокартона или раствора.
Гарантия
При соблюдении условий монтажа и эксплуатации предоставляется гарантия 5 лет!

Качество отделки откосов стало особенно важнымпосле появления окон из ПВХ-профиля, обеспечивающих герметизацию помещения.

Повышенная воздухопроницаемость старых деревянных окон служила гарантией долговечности штукатурных откосов. В щели и неплотности потихонечку поддувало, и откосы находились в щадящей температурной зоне.
Современные пластиковые окна имеют практически идеальную герметизацию, и при открывании створки для проветривания холодный воздух снаружи «обрушивается» на прогретый до комнатной температуры откос, вследствие чего он растрескивается из-за наличия слоев, имеющих разные коэффициенты температурного расширения (сжатия).

Еще одна проблема — конденсат, основными причинами выпадения которого на поверхности откосов и стеклопакета являются неправильная установка окна или неправильное исполнение, в т.ч. плохая заделка узла сопряжения оконного блока со стеной. Грамотная отделка откосов позволяет во многом компенсировать влияние указанных факторов.

Монтаж окон в сэндвич-панели блоками

Установить окна в сэндвич-панели из термопрофиля можно самостоятельно при наличии уверенности и знаний в строительном деле. Непрофессиональные руки и отсутствие навыков могут свести на нет все усилия по созданию комфортной обстановки.

При этом монтаж и монтаж оконных блоков в доме, построенном из сэндвич-панелей, не представляет сложности по сравнению с кирпичными или бетонными конструкциями. Утепление оконных откосов в малоэтажном доме готовыми теплоизоляционными материалами под силу каждому, кто хоть раз держал в руках строительный инструмент.

Как монтировать сэндвич-панели на окна – секреты теплых и красивых откосов

Оконные сэндвич-панели – это специальный трехслойный материал для монтажа откосов. С их помощью можно не только красиво оформить оконный проем, но и сделать его максимально теплым и сухим, единственное для этого нужно соблюдать определенную технологию монтажа. Поэтому ниже я подробно расскажу, как сделать оконные откосы из сэндвич-панелей своими руками.

Откосы из сэндвич-панелей

Полезные советы

При изготовлении откосов из сэндвич-панелей необходимо придерживаться следующих рекомендаций :

• Для жаркого климата лучше выбирать материал с ренолитовым покрытием. Такая пленка защитит откосы от высоких температур и деформации.
• При работе важно учитывать коэффициент линейного расширения.
• Для предотвращения растрескивания верхнего слоя панелей при резке стоит использовать циркулярную пилу с мелким шагом зубьев.
• Не резать детали при низкой комнатной температуре (ниже +5). Такие условия приводят к хрупкости и растрескиванию материала.
• При выборе стартового профиля необходимо учитывать рекомендации производителя панели.
• Перед установкой деревянные рейки необходимо просушить и обработать антисептической пропиткой.
• Герметик для швов должен точно соответствовать цвету панелей. После высыхания разница в оттенках будет поразительной.

Отделка оконных откосов сэндвич-панелями – простой вариант завершения монтажа новых окон. Этот материал характеризуется высокими эксплуатационными характеристиками, простотой монтажа и неприхотливостью в уходе.

Несколько слов о сэндвич-панелях

Сэндвич-панели для оконных откосов состоят из двух пластиковых листов, между которыми расположен утеплитель. В качестве последнего можно использовать:

• пенополиуретан;
• экструдированный пенополистирол;
• свободный пенопласт.

Благодаря наличию утеплителя снижается количество теплопотерь через оконный проем. Что касается самого пластика, то он бывает разных цветов. Это позволяет подобрать панели к любому окну.

Многие считают, что сэндвич-панели предназначены для пластиковых окон, однако их можно использовать и для деревянных стеклопакетов. Благодаря такой отделке они не замерзнут.

Еще одним преимуществом данного решения является то, что окна в сэндвич-панелях не запотевают (при условии, что влажность внутри помещения нормальная). Кроме того, материал прост в сборке, как вы можете видеть ниже, а также не требует дополнительной отделки, что также является его большим плюсом.

Таким образом, отделка оконными сэндвич-панелями – одно из лучших решений.

Замечу, что существуют и металлические сэндвич-панели, которые часто используются для строительства всевозможных бытовок, ангаров и т.п. Монтаж окон ПВХ в сэндвич-панели сопряжен с рядом сложностей.

Чаще всего для этого проем обшивается профилем или доской (если помещение отапливается), и только после этого в сэндвич-панели устанавливаются окна. Впрочем, это уже тема для другой статьи, о которой мы поговорим в следующий раз.

Для упрощения монтажа окон в сэндвич-панели используйте специальные крепления

После завершения монтажа окна в сэндвич-панель запененный участок снаружи необходимо сразу скрыть наличниками, иначе пена быстро превратится в пыль под воздействием солнечных лучей.

Сэндвич — на деревянные и пластиковые окна

Панели очень устойчивы к ультрафиолетовому излучению, что немаловажно для наружного декора. Для отделки фасадов производители сегодня предлагают множество вариантов панелей, различных по фактуре и цвету, сэндвич-панели широко используются для обустройства временных конструкций, рекламных щитов.

Еще одним важным преимуществом является совместимость с окнами из ПВХ. Оконный проем будет выглядеть завершенным и благородным. Внешние откосы прослужат очень долго, материал без последствий для внешнего вида и функциональности хорошо переносит действие непогоды, вредных химических веществ. Эксплуатация значительно упрощается за счет легкого ухода, достаточно протереть панели водой с мылом и они будут как новые.

Помните, если не сделать внешнюю отделку фасада, могут возникнуть неприятности в виде конденсата в помещении, сквозняка. В комнатах может появиться грибок, вывести который очень сложно, поэтому затягивать с отделкой не стоит. Конфигурации окон могут быть абсолютно любыми, панели подходят для балконов, лоджий, открытых веранд, кафе, ресторанов, гостиниц.

Технология монтажа

Монтаж откосов состоит из нескольких этапов:

Основные этапы монтажа

Следует отметить, что отделка откосов пластиковых окон сэндвич-панелями и деревянными панелями осуществляется одинаково . Далее расскажу подробно. как осуществляется работа на каждом из этих этапов.

Пример выравнивания оконного проема деревянными рейками

Подготовка поверхности

Раньше. как установить сэндвич-панели на окна, обязательно нужно подготовить поверхность. Делается это следующим образом:

1. сначала выравнивают оконный проем. Для этого удаляют старые куски штукатурки и другие неровности. В некоторых случаях для выравнивания проема по периметру устанавливаются деревянные рейки с помощью саморезов или даже нагеля из гвоздей. В процессе установки ламелей обязательно используйте строительный уровень, чтобы оконный проем получился ровным ;
2. также необходимо подрезать пенопласт между стеклопакетом и оконным проемом, который может помешать дальнейшей работе;
3. то отверстие необходимо очистить от пыли. Для этого пропылесосьте поверхность или протрите влажной тряпкой.

Теперь, когда проем подготовлен, можно приступать непосредственно к установке.

Установка стартового профиля

Монтаж оконных откосов из сэндвич-панелей предполагает установку П-образного профиля по периметру окна. Данная работа выполняется в следующей последовательности:

1. в первую очередь измерьте оконную раму по периметру;
2. затем нарежьте профиль на полосы необходимой длины. Для этого можно использовать монтажный нож или специальные ножницы;
3. Теперь с помощью строительного уровня отметьте расположение профиля на оконной раме . Это необходимо для того, чтобы вертикальные направляющие располагались строго вертикально, а горизонтальные, соответственно, горизонтально;

Пример крепления стартового профиля

1. Теперь прикрепите направляющие к оконной раме по разметке с помощью саморезов. Последние должны располагаться с шагом около 20 сантиметров.

На этом установка направляющих завершена.

Резка

Резка очень ответственный этап, поэтому работу нужно выполнять аккуратно и аккуратно. … Инструкция выглядит так:

1. в первую очередь измеряют внешние стороны оконного проема;
2. после этого измерьте глубину проема с каждой стороны в нескольких местах;
1. теперь по полученным данным необходимо нанести маркировку на панели с учетом того, что их внутренние торцы, т.е. примыкающие к стеклопакету, должны соответствовать длине направляющих. Для упрощения этой задачи можно использовать специальный угломер (маленький), который позволит измерить углы проема, чтобы потом использовать его как шаблон для разметки;
2. теперь по маркировке нужно вырезать заготовки. Для этого можно использовать электролобзик, монтажный нож или даже ножовку по металлу.

На рынке есть некачественный материал, который быстро желтеет на солнце и даже трескается. Поэтому целесообразно совершать покупку в крупном строительном магазине. Однако имейте в виду, что цена панели начинается от

600 рублей за м2.

Статья по теме: Как определить на сколько камерные пластиковые окна

Когда все три заготовки готовы, можно приступать к их установке.

Запенивание пространства между заготовкой и проемом

Установка откосов

На завершающем этапе устанавливаются откосы из сэндвич-панелей на окна. Делается это следующим образом:

1. начинаем установку с установки верхнего откоса. Для этого вставьте заготовку в направляющую;
2. теперь заполняем пространство между панелью и оконным проемом монтажной пеной, как показано на фото выше;
3. то нужно зафиксировать деталь в горизонтальном положении. Для этого используйте малярный скотч, который следует наклеить на него полосами с завитком на стены;
4. далее по той же схеме устанавливаются вертикальные откосы;

На фото — оклейка уголков

1. затем по периметру оконного проема следует установить уголки ПВХ, что придаст откосам законченный вид и скроет щели.

Толщина материала от 6 до 32 мм. Чем они толще, тем соответственно выше их теплоизоляционные качества.

Следует отметить, что есть еще один способ крепления откосов. Он заключается в использовании F-образного профиля, который крепится к стенам по периметру проема. . В этом случае скат вставляется между двумя хвостовиками профиля, в остальном работа ведется по схеме, описанной выше.

Как правильно обрезать

Приступая к ремонтным работам, перед каждым строителем стоит главная задача — правильные мерки. Ведь от качества выбранных размеров и готовых нарезных листов будет зависеть целостность конструкции и ее привлекательный внешний вид. Поэтому подготовку СИП-плит следует производить следующим образом:

1. Сначала нужно подготовить поверхность для установки откосов, выровнять стены, обрезать лишние монтажные материалы после установки окна или дверей;
2. Далее осуществляется этап замеров и передачи данных на слои строительных изделий.
3. Измерительные работы необходимо проводить поэтапно, сначала вверху, от угла к углу и в глубину, затем с помощью приспособлений для резки СИП-панелей (вполне подойдет электролобзик) отрезать нужный размер пластина.
4. С помощью строительного уровня необходимо приложить готовую сэндвич-панель к будущему откосу и посмотреть, плотно ли изделие прилегает к стене, под прямым углом или нет.
5. Если все сделано правильно, такие же манипуляции производятся с боковыми стенками и дном (при необходимости) проема.
6. При переносе данных ширины ската на многослойный строительный лист к этому показателю необходимо добавить 10мм. Это необходимо для качественного сопряжения изделия с оконной рамой.

Важно помнить! Чтобы конструкция откосов имела красивый цельный вид, плиты сэндвич-панелей строго вымеренной ширины следует нарезать так, чтобы плиты не выступали за края стен. В этом случае после отделки стена будет плавно переходить в построенный откос. Также при проведении замеров следует учитывать возможную неровность стен, поэтому замеры необходимо производить от верха, середины и низа стены (или, соответственно, в нескольких участках верхней и нижней планки окна и дверного проема).

Монтаж сэндвич-панелей

Здравствуйте, друзья, в статье монтаж сэндвич-панелей вы узнаете как и на что монтируются сэндвич-панели, какие инструменты используются, правила монтажа, моя история как мы монтировали панели в первый раз на стройке. Предоставлю для скачивания технологический альбом по монтажу сэндвич-панелей со сборками окон, дверей, конька на крышу и многое другое.

монтаж сэндвич-панелей

В статье монтаж металлоконструкций я обещал, что напишу статью на эту тему и предоставлю альбом для скачивания по узлам крепления панелей.

Начинаются работы по монтажу сэндвич-панелей, после монтажа металлоконструкций здания по всему периметру выкладывается цоколь в комплекте с панелями, крепеж (доставка-приемка на строительную площадку) на все здание. Какой должна быть основа и как она делается можно прочитать в статье «Устройство базы».

Работы по монтажу металлоконструкций завершаются нанесением антикоррозионного покрытия (зачисткой и покраской) всех сварных соединений и проверкой геометрических размеров, вертикальности, ровности каркаса. Устройство подвала заканчивается укладкой на него гидроизоляции.

Поставка сэндвич-панелей начинается задолго до их монтажа, при монтаже металлоконструкций и устройстве фундамента. Главное подготовить место для хранения; на неровной площадке панели провисают под своим весом и приходят в негодность.

Панели заказываются на заводе по чертежам архитектурной части АР согласно макету, в котором указываются размеры, расположение каждой панели и их цвет. Панели доставляются на строительную площадку на поддонах с листами-вкладышами, на которых указывается объект, объем в квадратных метрах, тип (стеновые или кровельные) и информация о производителях.

Схема расположения сэндвич-панелей

Начало монтажа сэндвич-панелей.

Когда все будет готово и завершено, будет определен порядок установки. В зависимости от размера здания панели могут быть установлены горизонтально или вертикально.

Лента для сэндвич-панелей

Перед установкой панели на столбы и ригели в местах соприкосновения наклеиваются специальные самоклеящиеся ленты. Ремни снижают вибрацию и служат для плотного прилегания панелей к конструкции здания.

Панели крепятся специальными саморезами из углеродистой или нержавеющей стали с уплотнителем, сверлом по металлу, при креплении к металлоконструкциям.

Если каркас здания деревянный, то панель предварительно просверливается и крепится саморезами по дереву. Панели и бетонные конструкции крепятся к бетону специальными дюбелями. Длина саморезов выбирается исходя из толщины панелей.

Если толщина панели 50 мм, используйте винт 75 мм или панель 200 мм, затем используйте винт 240 мм.

Статья по теме: Высота перемычки над окном

Монтаж сэндвич-панелей начинается с углов здания. Панели крепятся с помощью специальных зажимных приспособлений. Зажим представляет собой специальный винтовой зажим с обрезиненными губками, с петлями для подъема краном.

Траверсы с вакуумным захватом также используются для подъема панелей. Если панель небольшая и нетяжелая, допускается поднимать и фиксировать ее вручную. Панели монтируются с учетом всех технологических проемов, указанных в проекте.

Монтаж кровельных сэндвич-панелей

Отверстия под окна, двери, инженерные сети размечаются и вырезаются на земле. В этом случае очень кстати пословица «семь раз отмерь и один раз отрежь», панели стоят от 1500 рублей за 1 м2 и если они были не правильно обрезаны, то в большинстве случаев никуда их не поставишь.

На бутерброде с двух сторон размечаются отверстия и вырезаются электролобзиком с ножовками по металлу. Обрезка болгаркой, отрезным кругом по металлу, края на панели оборваны. Шуруповерты также используются для крепления панелей саморезами к конструкции здания. Из техники используются кран и телескопическая вышка, которые работают в паре.

Выберите интересующий узел из быстрого меню:

1.1. Устройство цоколя

1.2. Устройство цоколя

1.3. Устройство цоколя

1. 4. Устройство цоколя

2.1. Стык панелей, горизонтальная установка (на металлическую стойку и на железобетонную колонну)

2.2. Стык панелей (на железобетонную колонну через фахверк и с вертикальной установкой)

2.3. Стык панелей (разной толщины)

2.4. Шов панели (деформационный шов)

3.1. Угловой стык панелей (внешний угол, горизонтальная установка)

3.2. Угловой стык панелей (внешний угол, вертикальная установка)

3.3. Угловой стык панелей (внешний угол, вертикальная установка)

3.4. Угловой стык панелей (внутренний угол)

4. Панельный каркас

5.1. Оконная/дверная рама (верхняя часть)

5.2. Оконная рама (нижняя часть)

5. 3. Оконная/дверная рама (боковая часть)

6.1. Обрамление дверного проема (секционные ворота)

6.2. Обрамление дверного проема (секционные ворота)

6.3. Обрамление проема ворот (распашные ворота)

Кровельные сэндвич-панели в сборе.

7.1. Парапет (примыкающий к стеновым сэндвич-панелям)

7.2. Парапет (коньковое примыкание кровельных сэндвич-панелей к стеновым сэндвич-панелям)

7.3. Парапет (концевой продольный примыкание кровельных сэндвич-панелей к существующей стене)

7.4. Парапет (коньковое примыкание кровельных сэндвич-панелей к существующей стене)

8.1. Карнизный свес, желоб.

8.2. Карнизный свес крыши.

8. 3. Продольный стык панелей (расширение панелей).

9.1. Свес крыши (конек скатной крыши).

9.2. Свес крыши (конек скатной крыши).

9.3. Торцевой свес кровельной сэндвич-панели (ветровая балка).

9.4. Торцевой свес кровельной сэндвич-панели (ветровая планка) с выступом кровельной панели.

9.5. Торцевой свес кровельной сэндвич-панели, деформационный шов.

10. Конек крыши.

Настоящим, действуя свободно, своей волей и в своих интересах, даю согласие на обработку данных ООО ТД SteelPanel (сайт https://steelpan.ru/, ИНН 7722358616, ОГРН 1167746283660, местонахождение : 111020, г. Москва, Юрьевский пер., дом 11, офис 45) мои персональные данные: фамилия, имя, отчество, место жительства (город, район), телефоны, адреса электронной почты (e-mail), иные данные полученных от меня, в том числе в том числе электронных копий документов.

ООО «ТД СтилПанель» соблюдает надлежащие меры по защите конфиденциальной информации, полученной от лиц, разместивших персональные данные на сайте https://steelpan.ru/, независимо от наличия договорных отношений, не направляет и не имеет намерения направлять рекламные материалы таким лицам.

Также уведомлен о том, что помимо обычных мер должной осмотрительности по защите конфиденциальной информации ООО «ТД СтилПанел» готово принять повышенные меры по защите конфиденциальной информации по требованию заявителя.

Завершение работ по монтажу сэндвич-панелей

После монтажа панелей ведутся подготовительные работы по установке окон и дверей. Окна и двери крепятся не к самим панелям, а к металлическим пластинам, приваренным к колоннам или фрамугам здания. После этого устанавливаются окна, двери и завершающий этап – установка фасонных элементов.

Узел крепления окна к сэндвич-панелям

Перед сборкой фурнитуры заполните все пустые щели полиуретановой пеной. Фасонные элементы состоят из накладок, подоконников, отливов, наружных углов, карнизов.

Установка вертикальных планок вводится снизу вверх, чтобы плести располагались по ходу течения воды во избежание попадания ее внутрь. Фасонные элементы скрепляются саморезами, а стыки заделываются герметиками. О том, как правильно произвести герметизацию и о последствиях некачественно выполненных работ, можно узнать в этой статье.

Мой опыт монтажа сэндвич-панелей

Каждому приходилось делать какую-то работу впервые. Так было и с моей редакторской работой. Создается впечатление, что читаешь все инструкции, изучаешь чертежи, а еще в процессе работы думаешь, правильно ли ты поступаешь. Все потому, что вы не знаете, какого результата ожидать.

В статье «Моя стройка 3» описывается начало моей очередной смены на стройке и мое первое знакомство с монтажом сэндвич-панелей с их разборки. На данном КПП сэндвич-панели устанавливались и демонтировались 5 раз.

Панели монтируются один раз, так как легко ломаются, изоляция отслаивается. Наш вид этих панелей сильно портится после многократных установок.

Первые ошибки не проверял геометрию металлоконструкций. В процессе установки панелей у всего этого не вышли ровные углы, пришлось вырезать некоторые панели вдоль и большие зазоры.

Кровельные панели пришлось подрезать из-за несоблюдения диагоналей каркаса здания, так как не совпадали стыки и выход по краям здания панелей.

Не удалось найти захваты, хомуты для установки. По краям сэндвич-панели были сделаны отверстия, продета проволока для подъема краном и таким образом смонтирована. Несколько раз провода прорезали тонкий металл панелей, в результате чего они падали и ломались.

Панели установлены, но сварные швы металлического каркаса не прокрашены, заказчик заставил демонтировать ленту. После многочисленных ошибок работа по установке сэндвич-панелей прошла нормально и все прошло нормально.

Были, правда, такие ошибки на других объектах, рабочие вырезали проем не по размеру, пришлось заказывать новую панель.

На строительную площадку панели поступают в пленке, которая служит для защиты покрытия при транспортировке. Пленка с внешней стороны снимается сразу при монтаже, а с внутренней можно снять после завершения работ. На некоторых сайтах видел такую ​​картину, рабочие отрывали пленку на сэндвич-панелях мелкими кусочками, так как сразу не отрывали, долго стояла и клей высыхал.

Видео со стройплощадки, как монтируется каркас колонн (детям до 16 лет смотреть ненормативную лексику не разрешается) и в конце видео показана работа по монтажу сэндвич-панелей

Какие виды сэндвича бывают панели, вы можете узнать из статьи «Сэндвич-панели ПВХ». После того, как вы установили сэндвич-панели, следующая операция – монтаж квартир, какие могут быть подводные камни в этом вопросе читайте здесь.

Статьи по теме:

Ваша благодарность за мою статью осуществляется нажатием на любую кнопку ниже. Спасибо!

Статья по теме: Клапан оконный для пластиковых окон

Нюансы монтажа доборных элементов из сэндвич-панелей

На сегодняшний день быстровозводимые здания из сэндвич-панелей стали передовой технологией строительства различных типов павильонов, складов и ангаров, а также а также автостоянки и небольшие офисные здания. В первую очередь это быстрота, это отличные теплоизоляционные характеристики зданий, их безопасность плюс привлекательный внешний вид. Но все эти положительные качества будут соблюдаться только в том случае, если при монтаже сэндвич-панелей используются дополнительные элементы. И к их выбору следует подходить так же, как и к самим несущим стеновым и кровельным панелям. То есть они должны быть, во-первых, качественными, а во-вторых, должны быть правильно установлены.

Основным требованием при монтаже фасонных элементов является точное соблюдение проектной и монтажной документации, в которой четко определены узлы, которые должны быть закрыты дополнительными профилями. Конструкторы точно определяют место установки каждого типа, поэтому место их установки нельзя изменить ни при каких условиях.

Конечно, кто может сказать, что при монтаже самих сэндвич-панелей возникают ситуации, не влияющие на геометрию монтажа. То есть монтажные отверстия смещены относительно друг друга, что снижает качество монтажа фигурные профили. Но, во-первых, неправильный монтаж панелей — это чисто человеческий фактор. Поэтому совет – прибегнуть к услугам профессиональных монтажных бригад. Во-вторых, если проект делал проектировщик с большим опытом, то он должен учитывать некоторые смещения панелей относительно друг друга и несущих элементов здания. так что в этом плане проблем быть не должно.

Что касается самого монтажа дополнительных элементов, то приступать к их использованию можно только после завершения всех монтажных операций, связанных с формированием общей конструкции здания. То есть все стыки должны быть теплоизолированы, торцы сэндвич-панелей должны быть обрезаны по углам здания, полностью удалена защитная пленка и так далее.

Остальные нюансы установки планок:

1. Защитная пленка с доборных элементов снимается перед их непосредственной установкой.
2. Вертикальные профили укладываются снизу вверх с небольшим нахлестом. Горизонтальные с учетом ветрового давления, то есть так, чтобы перекрытие шло по направлению движения воздушных масс.
3. Для предотвращения попадания атмосферных осадков и влаги под арматуру при ее монтаже необходимо использовать силиконовый герметик или уплотнительную ленту.
4. Обязательно обработать герметиком и внахлест.
5. Если полоса закрывает стык сэндвич-панелей с другими строительными элементами, то подрезка доборных элементов производится локально с учетом конфигурации стыка и его размеров.
6. Для крепления фасонных профилей необходимо использовать специальные шурупы или заклепки. Шаг крепления 40 см. Но в каждом проекте разработчики должны указывать шаг для каждого элемента отдельно.
7. Затяжку дополнительного профиля необходимо производить с учетом усилия завинчивания. То есть застежка не должна быть слабо вкручена или перекручена. В первом случае под дополнительный профиль может попасть влага, между которой остается приличный зазор и панелью, во втором случае деталь будет искривляться, что вызывает снижение качества внешнего вида.
8. Вертикальные планки устанавливаются на отвес, горизонтальные на горизонтально натянутые нити

При монтаже доборных элементов сэндвич-панелей могут понадобиться оцинкованные саморезы 240 мм.

Аналогичные артикулы

Монтаж откосов из сэндвич-панелей

Порядок отделки откосов – достаточно ответственный процесс, от которого напрямую зависит качество функционирования окна. Достаточно популярной для отделки откосов становится сэндвич-панель. Это связано, в первую очередь, с их легким весом, неприхотливостью в уходе и устойчивостью перед бытовыми нагрузками. Как самостоятельно установить откосы из сэндвич-панелей рассмотрим далее.

Содержание:

1. Сэндвич-панель Описание и характеристики материала
2. Откосы из сэндвич-панелей: преимущества и свойства
3. Монтаж откосов из сэндвич-панелей: Особенности строения материала
4. Монтаж откосов из сэндвич-панелей: технология проведения

Сэндвич-панель Описание и особенности материала

Сэндвич-панель – это отделочный строительный материал, который состоит из трех слоев. Верхний и нижний слой сэндвич-панелей имеют вид твердой основы, такой как пластик, дерево, металл, а внутренний слой представляет собой утеплитель.

Для того, чтобы плотно склеить все составляющие сэндвич-панелей, применяют два метода – холодное и горячее прессование. Существует два варианта сэндвич-панелей: стеновые и кровельные.

Сфера использования сэндвич-панелей чаще всего связана со строительством быстровозводимых зданий.

Сэндвич-панели различаются между собой основными составляющими и видом утеплителя, который прокладывается между листами.

Чаще всего минеральная вата используется в качестве утеплителя для изготовления сэндвич-панелей. Для его изготовления используются расплавленные базальтовые волокна и их комбинации. Такие панели отлично подходят для возведения откосов, так как отличаются высокими показателями тепло- и звукоизоляции. Кроме того, они устойчивы перед плесенью, грибком, влагой, воздействием агрессивных веществ, температурными колебаниями и т. д.

Панели из пенополиуретана также являются достаточно распространенным вариантом, так как обладают такими положительными характеристиками:

• устойчивость к насекомым, грибку и плесени;
• необъяснимость;
• Пожарная безопасность;
• Гидро-, тепло- и звукоизоляция.

Сэндвич-панели полисталь практически не применяются для устройства откосов из-за более низких характеристик звуко- и теплоизоляции. Кроме того, этот материал менее устойчив перед влагой, чем предыдущие виды утеплителей.

Последний вариант — сэндвич-панель из стекловолокна. Этот вид утеплителя обладает непревзойденными свойствами звукопоглощения. Из недостатков отметим неустойчивость перед высокими температурами и вес от веса всей конструкции.

По отношению к виду материала, который находится на внешней стороне сэндвич-панели, они бывают:

1. Из оцинкованной стали — материал отличается простотой в эксплуатации и простотой монтажа, не пригоден для изготовления склоны.

2. Сэндвич-панели из алюцинка также не рекомендуется устанавливать на окна, в первую очередь из-за того, что откос потеряет презентабельность внешнего вида.

3. Применение гипсокартона для изготовления сэндвич-панелей однозначно подходит для устройства откосов. Этот материал прост в обработке и легок в отделке. Такие откосы будут смотреться очень гармонично.

4. Покрытие из пластизоля также достаточно прочное, так как в его состав входят специальные добавки, улучшающие прочностные характеристики материала и его устойчивость перед воздействием неблагоприятных условий. Этот материал обладает высокой устойчивостью к механическим воздействиям, при этом не имеет вредных добавок, поэтому рекомендуется для использования как внутри, так и снаружи помещения.

5. Пластиковые листы из поливинилхлорида или полипропилена рекомендуется использовать для устройства откосов.

Существует большое разнообразие сэндвич-панелей в зависимости от текстуры и цвета.

Кроме того, этот материал имеет следующие преимущества:

• простота работы;

легкость веса

• ;
• высокий уровень звукопоглощения;
• отличная теплоизоляция;
• устойчивость к влаге, а соответственно и к грибку и плесени;
• отсутствие необходимости в дополнительной отделке;
• Пожарная безопасность;
• широкая область применения;
• Экологическая безопасность;
• Широкий выбор нужной модели, цвета, формы и комплектации.

Но, в то же время, сэндвич-панели отличаются следующими недостатками:

• неустойчивость перед большими нагрузками;
• Нестабильность перед появлением царапин.

Откосы из сэндвич-панелей: преимущества и свойства

Важнейшим достоинством сэндвич-панелей из пластика является их стопроцентная устойчивость перед влагой, а соответственно недопустимо образование на их поверхности плесени и грибка. Так как участок откоса характеризуется наличием нестабильной температуры, из-за холодного воздуха за окном и теплого внутри помещения, откосы часто присутствуют в виде влаги. Использование пластиковых сэндвич-панелей позволяет откосу выдерживать конденсат. Однако пластиковые сэндвич-панели не имеют утеплителя, так как заполнены обычным воздухом, поэтому их тепло- и звукоизоляционные свойства значительно снижаются.

Если сравнивать сэндвич-панели из пластика с гипсокартоном, то последний вариант конечно же проигрывает и по влагостойкости, и по весу. Сэндвич-панель гораздо проще монтировать в качестве откоса, чем гипсокартон, кроме того, после монтажа сэндвич-панели практически не остается мусора и грязи.

Использование белого сэндвича делает окно визуально больше и привлекательнее, а простота ухода за этим материалом позволяет легко протирать откосы слегка влажной тряпкой.

Кроме того, для работы с сэндвич-панелями не требуется специальный инструмент. Все работы выполняются быстро и легко. Для удаления бытовых загрязнений достаточно помыть откос мыльной водой или любыми моющими средствами.

Цена сэндвич-панели для откосов вполне приемлемая, учитывая все ее положительные характеристики.

Если сравнивать классические пластиковые откосы с сэндвич-панелями, то первый вариант более устойчив к влаге, а второй имеет лучшие теплоизоляционные характеристики. Теплоизоляцию обеспечивает экструдированный пенополистирол, заполняющий пространство между пластиковыми панелями.

Использование сэндвич-панели для обустройства откосов металлопластикового окна значительно повышает его эксплуатационные характеристики и положительно влияет на срок службы окна.

Конструкция панели предполагает наличие:

• J и C-образных профилей;
• направляющие деревянные рельсы;

пенопласт

• в виде утеплителя;
• верхние декоративные панели.

Основная функция С-образного профиля – фиксация панели с внутренней стороны откоса. Таким образом, угол в помещении не нуждается в дополнительном ремонте или отделке после установки сэндвич-панели.

Рейка соединяется с другим профилем, на котором находится панель из пластика. Основная функция утеплителя – заполнение пустот в полости между основной частью откоса и пластиковой панелью. Таким образом, поток холодного воздуха входит в утеплитель, проталкивается в преграду и не проникает в помещение.

Любые средства, в которых абразивные вещества не подходят для мытья панелей. Кроме того, сэндвич-панели для откосов устойчивы перед воздействием ультрафиолета, в процессе эксплуатации не меняют цвет и не способны выделять вредные вещества при нагреве.

Монтаж откосов из сэндвич-панелей: Особенности строения материала

Если рассматривать конструктивные особенности откосов из сэндвич-панелей, то они имеют много общего с пластиковыми откосами. Основными составляющими тех и других откосов являются следующие комплектующие:

1. Профиль в форме П называется стартовым, все работы по установке откосов начинаются с этого типа профиля. Он монтируется по горизонтали и вертикали окна и соединяет откос и другие его участки.

2. Непосредственно сама панель представляет собой композитный материал, внутри которого находится утеплитель в виде полистирола или полиуретана, а снаружи она закрыта двумя пластиковыми панелями. Стандартная толщина панели, чаще всего используемой для устройства откосов, составляет 2,4 см. Хотя его размер зависит от таких факторов, как размер окна, материал, из которого сделаны стены, нагрузка и т.д.

3. Профиль в виде буквы Ф называется наличником. Он имеет ту же форму, что и начальный профиль. Однако он содержит широкую выступающую планку, перекрывающую монтажные швы между внешними углами окна и панелями.

Возможны и другие варианты изготовления и монтажа сэндвич-панелей. Например, для фиксации лицевой части панели используются разного рода крепления в виде скоб, в которые устанавливаются пластиковые наличники в виде реек.

Монтаж откосов из сэндвич-панелей: технология проведения

Для выполнения работ по отделке откосов из сэндвич-панелей потребуются:

• непосредственно сэндвич-панели;
• стартовый П-образный профиль;

кровельный профиль

• ;
• жидкий пластик, если есть;
• рулетка;
• нож канцелярский;
• шурупов размером 0,25х0,7 см;

отвертки

• ;

Электродрель

• .

Рулетка поможет измерить значение ширины и высоты склона. Именно по этим значениям следует вырезать из панели три участка, которые будут соответствовать боковым частям и подоконнику.

Если планируется провести работы по отделке только одного откоса, то не нужно покупать целую сэндвич-панель, достаточно снять замеры, и заказать откос нужного размера напрямую у производителя.

С помощью острого канцелярского ножа срезать поролон, в откосах, если они есть. Особое внимание уделите участкам, расположенным возле торцевого паза, так как здесь будет устанавливаться стартовый профиль.

Основным фактором, влияющим на качество работы, является правильное выполнение обрезки. Так как именно этот процесс способствует минимизации щелей между откосом и поверхностью окна. Сначала осуществляется вырезка одного участка боковой планки и ее установка в паз. Далее монтируется верхняя часть профиля, для стыковки используйте исключительно заводские кромки. После установки верхнего профиля следует установить последний профиль бокового старта.

Затем провести дополнительную герметизацию оконных блоков. Именно она поможет надежно зафиксировать стартовую полосу на участке откоса. Для этого потребуется наличие герметика на полиуретановой основе. После ее высыхания приступайте к следующему этапу строительства из сэндвич-панели ломаной своими руками.

Далее устанавливаются сами сэндвич-панели, предварительно раскроенные по заданным размерам. Имейте в виду, что срез панели должен производиться строго под прямым углом. При несоблюдении этого правила между скатами образуются щели, приводящие к появлению сквозняков и мостиков холода.

Сам монтаж сэндвич-панели достаточно прост, для его изготовления достаточно установить панель в предварительно смонтированный профиль. Сначала устанавливаются боковые панели, а затем верхняя. Закрепить панель в проеме можно несколькими способами. Первый – монтажная пена, достаточно удобный вариант, который легко и быстро фиксирует панель. В этом случае пенопласт нужно выбирать низкоуровневый. Таким образом, он не способен создать давление, деформирующее склон. Для проведения такой фиксации требуется особый опыт, так как при слишком большом количестве пены будет происходить уклон.
