В соответствии со строительными нормами, ограждающие элементы плоских и скатных крыш – парапеты должны быть защищены от воздействия осадков. Для этого применяются специальные фасонные детали — фартуки из оцинкованной стали, чья задача – отводить воду с плоской поверхности ограждения. Вторая функция этой незамысловатой детали — прикрывать верхний торец примыкающей снаружи навесной фасадной системы либо «пирога» утепления.

Парапеты из оцинкованной стали на крыше

Разновидности железных фартуков

Данное изделие, по форме похожее на букву «П» (если смотреть с торца), изготавливается под каждый тип кровли индивидуально, после проведения обмеров. Для этого применяется 2 вида материала:

• традиционная кровельная оцинковка толщиной 0,3—1,2 мм;
• то же, с полимерным покрытием из полиэстера под цвет фасада здания.

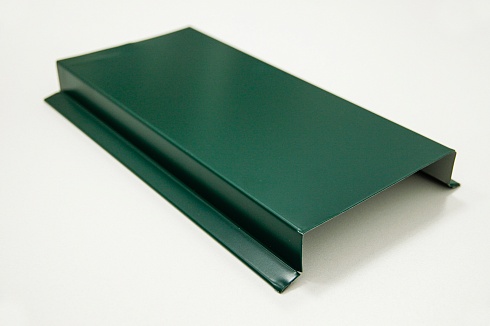

Парапет из оцинковки с полимерным покрытием

Второй вариант предпочтительнее, поскольку окрашенный металлический элемент прослужит дольше и придаст внешнему виду фасада завершенность. В зависимости от решаемых задач применяются такие виды фартуков:

1. Обычный, с плоским верхом и боковыми сливами одинаковой длины. Как правило, ставится на наклонные парапеты скатных кровель, где вода течет вдоль ограждения.
2. Односкатный, с отливами разной длины для монтажа под уклоном.
3. Двускатный с одинаковыми сливами для любых типов кровель.
4. То же, с фигурными элементами для отвода влаги (капельниками).

Все изделия в нижней части отливов оснащены выступающими фальцами, чтобы вода не текла сразу на стену. Фартук с дополнительными капельниками по бокам позволяет отвести влагу еще дальше от стены, когда капли дождя «зализываются» ветром.

Технология изготовления

Металлический фасонный элемент делается довольно просто: листовая либо рулонная сталь размечается и гнется на станке в соответствии с размерами. Чтобы их определить, парапет обмеряется по месту. Если с внешней стороны стены закреплена фасадная система или выполнено утепление «мокрым» способом, то толщина этого «пирога» прибавляется к ширине ограждения, чтобы фартук перекрывал обе строительные конструкции.

При разметке всегда учитывается величина уклона верхней части элемента. Для его соблюдения к ширине прибавляется не менее 10 мм. Еще 5—7 см надо добавить в том случае, когда фартук монтируется на деревянный или стальной каркас (подсистему).

Длина фасонной детали зависит от начальных размеров листа или рулона стали. При изготовлении важно подобрать необходимое количество фартуков, накрывающих кровельное ограждение по всей длине с учетом нахлестов 30—40 мм. Высота боковых отливов принимается индивидуально, но обычно лежит в диапазоне 60—120 мм.

Типовой эскиз — схема парапета

Способы монтажа элементов

Фартуки устанавливаются на парапет двумя способами:

• крепятся напрямую к бетонной плите посредством дюбелей, забиваемых в пластиковые пробки;
• монтируются на подсистему из деревянных брусков либо стальных профилей.

Напрямую к бетону допускается крепить плоские детали, накрывающие наклонные ограждения. Монтаж ведется от низа ската, чтобы соблюдать правильный нахлест элементов друг на друга. Для герметичности под головки дюбелей ставятся резиновые шайбы.

Подсистемы монтируются на плоские парапеты с целью обеспечить необходимый уклон фартука в сторону кровли. Как правило, используются металлические кронштейны с наклонными уголками, куда саморезами прикручивается фасонная деталь. Кронштейны прикрепляются к плите анкерами, а наклонный уголок стыкуется с ними при помощи заклепок.

Такие элементы подсистемы размещаются по всей длине ограждения с шагом примерно 0,5 м. Количество кровельных саморезов – 2—4 шт. на каждый кронштейн в зависимости от перекрываемой ширины. В местах поворотов парапета фартуки подрезаются под углом 45°.

Поделиться записью

Случайные записи

Популярные записи

© Copyright 2020 sdelayzabor.ru · все о заборах и прочих видах ограждений в одном месте.

Все права на содержание опубликованных на сайте sdelayzbor.ru материалов защищены в соответствии с российским и международным законодательством об авторском праве и смежных правах. Использование материалов сайта допускается только при условии проставления прямой обратной ссылки. 12+

Производство парапетных отливов в СПб, компания «Альянс Профиль»

Главная → Гибка фасонных изделий → Парапетный отлив

Парапет представляет собой стенку, служащую в качестве ограждения и имеющую небольшую высоту. При устройстве плоской кровли, изготовление парапета крайне необходимо в целях безопасности.

Крыши и фасады зданий подвергаются разрушительному влиянию осадков и перепадов температур, также оказывающих большое влияние и на парапет. Для его защиты используются отливы из оцинкованной стали, изготавливаемые нашей компанией. Парапетный отлив для кровли не только выполняет защитную функцию, но и имеет замечательный внешний вид.

Изделие изготавливается из оцинкованной стали толщиной от 0,4 до 0,7 мм и своим видом напоминает букву «П». Благодаря такой форме, оно надежно покрывает парапет, защищая его от дождя и снега. Парапетный отлив из оцинкованной стали с полимерным покрытием может прослужить долгие годы.

Парапетные отливы для кровли

Наиболее часто парапеты изготавливаются на плоских и скатных крышах, а также террасах и балконах. Помимо защиты людей от падения, они служат для удерживания снежных масс в холодное время года. Для того чтобы парапет прослужил долго, он должен быть надежно защищен от влаги.

Основными материалами, из которых его изготавливают, является кирпич и бетон. В их состав входит цемент, разрушающийся от влаги с течением времени. Поэтому важно уделить большое внимание качеству устанавливаемых отливов.

Цена на парапетный отлив из оцинкованной стали вполне приемлема для большинства заказчиков. Учитывая, что этот материал надежно защитит парапет от разрушения, покупка таких отливов является необходимой мерой. Благодаря полимерному покрытию и большому выбору цветов, в нашей компании вы сможете приобрести отливы, идеально подходящие по своему внешнему виду для вашего дома.

Установка парапетных отливов

Монтаж отливов для парапета не отличается большой сложностью. Тем не менее, мы не рекомендуем выполнять эту работу самостоятельно. Любые ошибки могут стать причиной разрушения парапета из-за осадков. Работа на высоте всегда связана с большим риском и требует особого навыка. В некоторых случаях не обойтись без оборудования, используемого альпинистами. Оно стоит достаточно дорого и выгоднее обратиться к специалистам, обладающим необходимым снаряжением для выполнения работ на высоте.

Парапетные отливы закрепляется с помощью специальных саморезов, шляпки которых окрашены в соответствующий цвет. Отливы, изготавливаемые нами, преображают внешний вид здания в лучшую сторону, делая его красивым и оригинальным. Размеры парапетных отливов могут быть индивидуальными, в соответствии с вашими требованиями.

Существует два основных варианта соединения отливов между собой. В первом случае монтаж отливов выполняется в нахлёст. Во втором случае используется фальцовка. Первый вариант считается наиболее простым и доступным по цене. Отливы, соединенные в нахлёст, хорошо справляются с перепадами температур.

По краям отливов находятся так называемые капельники, которые могут быть прямоугольными. Они представляют собой изгиб прямоугольной формы, благодаря которому отлив плотно прижимается к парапету.

Фото парапетных отливов, изготавливаемых нашей компанией, вы можете увидеть в соответствующем разделе сайта.

Материалы

Хороший материал для изготовления отливов обладает следующими качествами:

• высокий уровень прочности;

• возможность эксплуатации в суровых климатических условиях;

• устойчивость к воздействию химических веществ;

• защита от коррозии ;

• невысокая стоимость.

Материал, наиболее подходящий всем вышеперечисленным критериям, используется уже несколько десятков лет и носит название оцинкованной стали. Использование нержавеющих металлов слишком нецелесообразно из-за своей высокой цены. Пластмасса также не подходит для изготовления качественных отливов из-за плохой прочности. Поэтому лучшим материалом является оцинкованная сталь.

Использование цинка избавляет сталь от своего главного недостатка — от коррозии, вызываемой влагой. При этом цена на материал остается достаточно низкой, позволяя изготавливать парапетные отливы высокого качества, доступные широкому кругу потребителей.

Для того, чтобы отливы выглядели красиво, наша компания рекомендует использовать оцинкованную сталь с полимерным покрытием. Благодаря этому, парапетный отлив не только имеет приятный внешний вид нужного цвета, но и обладает хорошей защитой от повреждения слоя цинка. Это является гарантией долговечности, так как материал не будет подвержен коррозии и прослужит долгие годы.

Преимущества нашей компании

Мы рекомендуем заказать парапетные отливы в нашей компании по следующим причинам:

• Быстрые сроки исполнения заказов. Мы располагаем современным оборудованием для производства и имеем в наличии большое количество материалов для изготовления отливов.

• Выгодные цены и удобные способы оплаты.

• Индивидуальный подход и возможность взять в работу заказ любой сложности.

• Консультирование по вопросам выбора.

• Помощь в составлении проекта.

• Посещение вашего объекта с целью определения степени сложности работ.

• Оперативная доставка заказа на объект.

• Гарантия на продукцию.

Если вам требуются парапетные отливы в любом количестве и любых размеров, позвоните по телефонам, указанным на сайте. Вы будете довольны качеством и сроками исполнения заказа.

Анкер для парапета из оцинкованной стали

5000 фунтов. мин Прочность на разрыв

В настоящее время:

$351,68

Поставщик продукта:

Безопасность Палмера

Поделиться:

• Описание
• Отзывы

Описание продукта

Торговая марка:

Безопасность Палмера

Анкер для парапета. Оцинкованная сталь. Диапазон парапетов 2,36–14,17 дюймов. Минимальная прочность на разрыв 5000 фунтов. Соответствует стандарту ANSI Z359.1-2007 или превосходит его.

Основные характеристики:



Дизайн :	Анкер, предназначенный для установки на парапете здания таким образом, чтобы точка анкерного крепления находилась сверху на наружном фасаде здания. Подходит для установки на парапетах разной толщины. Предусмотрена возможность регулировки ширины. Крепление к парапету с помощью резиновых дисков
Минимальная ширина парапета, на котором возможна установка :	2,36 дюйма
Максимальная ширина парапета, на котором возможна установка :	14,17 дюйма
Материал :	Высокопрочная легированная сталь
Отделка :	Серебристо-желтая оцинковка
Прочность системы :	Более 25 кН
Соответствует стандарту :	Соответствует или превосходит ANSI Z359. 1-2007
Вес :

Клиенты также просмотрели

Безопасность Палмера

Многоразовый анкер для крыши

Многоразовый анкер для крыши. Оцинкованная сталь с штампованным D-образным кольцом. Минимальная прочность на разрыв 5000 фунтов. Соответствует или превышает ANSI Z359.18-2017.
Ключевая особенность:

Дизайн:
Идеальный…

Сейчас:

28,00 $

Добавить в корзину
Товар добавлен

Безопасность Палмера

Точечный анкер из оцинкованной стали — 5000 фунтов. Прочность на разрыв

Стальной анкер. Оцинкованная сталь. Минимальная прочность на разрыв 5000 фунтов. Соответствует или превышает ANSI Z359.1-2007.
Ключевая особенность:

Дизайн:
Одноточечный анкер предназначен для…

Сейчас:

16,85 $

Добавить в корзину
Товар добавлен

Безопасность Палмера

Большая хромированная отделка желтого цвета, веревочный захват

5/8-дюймовая большая дужка с желтым хромированным покрытием Веревочный захват, прикрепленный 3-футовый амортизирующий трос и крюк 3/4 дюйма. Соответствует стандарту ANSI Z359.1-2007 или превосходит его.
Кет…

Сейчас:

76,16 $

Добавить в корзину
Товар добавлен

Безопасность Палмера

Строительный страховочный пояс 3-точечный, диэлектрический, петля с D-образным кольцом, оранжевый

Ремни с 3-точечной регулировкой, D-кольцо на спине с петлей, нагрудный и ножной ремни с пряжками. Вся диэлектрическая фурнитура. Индикаторы падения. Универсальный размер. Соответствует или превышает ANSI Z359.11-2014. А10.32-2012
Ключ…

Сейчас:

63,84 $

Добавить в корзину
Товар добавлен

Безопасность Палмера

Стальной анкер балки. Минимальная прочность на разрыв 5000 фунтов.

Стальной анкер балки. Минимальная прочность на разрыв 5000 фунтов. Соответствует стандарту ANSI Z359.1-2007 или превосходит его.
Ключевая особенность:

Дизайн:
Анкер из балочной стали представляет собой съемный/многоразовый анкер, который…

Сейчас:

34,72 $

Добавить в корзину
Товар добавлен

Безопасность защитника

Микродвойное соединение со стальным поворотным замком

Стальной поворотный замок, отверстие ворот 1/2 дюйма, прочность ворот 3600 фунтов. Минимальная прочность на разрыв 5000 фунтов. Соответствует стандарту ANSI Z359.12-2009 или превосходит его.
Ключевая особенность:

Дизайн:
Открытие ворот…

Сейчас:

13,44 $

Добавить в корзину
Товар добавлен

Безопасность Палмера

Анкер балки Super Slider — 5000 фунтов. мин. Прочность на разрыв

Super Slider 5000 фунтов. Анкер балки. Съемный многоразовый скользящий анкер двутавровой балки. Простота установки и удаления. Этот анкерный соединитель предназначен для легкого скольжения по балке во время…

Сейчас:

207,20 $

Добавить в корзину
Товар добавлен

Безопасность Палмера

Горизонтальная спасательная система для четырех человек

Горизонтальная система Lifeline. Длина пролета от 15 до 100 футов. Минимальная прочность на разрыв 5620 фунтов. Веревка с сердечником диаметром 5/8″. Поставляется в комплекте с карабинами, натяжителем троса…

Сейчас:

527,50 $

Добавить в корзину
Товар добавлен

Безопасность Палмера

Тележка для анкерных балок

Балочная анкерная тележка. Минимальная прочность на разрыв 5000 фунтов. Соответствует или превышает ANSI Z359.1-2007.
Ключевая особенность:
Дизайн:
Анкерный соединитель, установленный на полках балок.
Регулировка челюсти на переменную…

Сейчас:

$351,68

Стальной парапет META16® — Metalesa

Маркировка CE стального парапета META16 свидетельствует о превосходных параметрах, полученных в ходе тщательных полномасштабных краш-тестов, проведенных в аккредитованной лаборатории.

Стальной парапет META16 прошел полномасштабные краш-тесты в соответствии с европейским стандартом EN 1317-2 в лаборатории безопасности дорожной инфраструктуры CIDAUT в городе Мохадос (Вальядолид), Испания, и соответствует всем критериям приемлемости для высокого уровня защиты. h4.

Стальной парапет META16 был испытан на консольной плите для имитации реальных условий настила моста.

После полномасштабных испытаний стальной парапет META16 получил маркировку CE в соответствии с европейским стандартом EN 1317-5.

Мы ежегодно обновляем маркировку CE нашего стального парапета META16 посредством аудита, проводимого сертифицирующим органом AENOR, который гарантирует, что материалы и производственные процессы соответствуют декларации.

Компоненты парапета изготовлены из качественного горячекатаного стального листа S235JR, S275JR и S355JR в соответствии со стандартом EN 10025 и оцинкованы методом горячего погружения в соответствии со стандартом EN 1461. Отделка этого изделия также может быть усилена с помощью дуплексной системы: горячее цинкование + порошковая покраска.

• Надежность системы сдерживания после испытаний в наихудшем сценарии на консольном настиле моста.
• Уменьшенный динамический прогиб DN=0,6 м и превосходная рабочая ширина WN=0,8 м (W2) системы означают, что ее можно устанавливать на опорные элементы оптимизированных размеров.
• Эти свойства позволяют устанавливать акустические экраны и антивандальные ограждения на очень коротких расстояниях от парапета.
• Система со сдвиговым анкером. В случае столкновения его можно быстро, просто и дешево заменить без каких-либо структурных изменений настила моста.
• Легкий и компактный.
  Простая сборка благодаря небольшому количеству компонентов.
• Можно преобразовать в систему h4.
• Универсальность системы, так как она может выступать как в качестве системы сдерживания транспортных средств, так и в качестве системы сдерживания пешеходов за счет установки решетки.
• Альтернативные системы крепления могут быть адаптированы для существующих мостов.
  Все его компоненты оцинкованы методом горячего погружения в соответствии со стандартом EN 1461.
• Порошковое покрытие различных стандартных цветов по таблице RAL.

ПЕРЕХОДЫ:

См. детали установки и схемы различных переходов, адаптированных к каждому типу устройства.

ОБРАБОТКА КОМПЕНСАЦИОННЫХ ШВОВ:

Установка адаптированных компенсаторов и кронштейнов для компенсации смещения, ожидаемого деформационными швами конструкции.

ВЫСОТА СИСТЕМЫ:

Высота верхней планки = 1235 ± 25 мм.

АНКЕРИРОВАНИЕ:

Парапет может быть установлен с двумя типами анкеровки:

Стандартное анкерное крепление
Анкерная система, состоящая из пластины с резьбовыми проушинами, залитой в бетон
Химическая анкеровка
Анкерная система, состоящая из пластины, прикрепленной к конструкции химическое закрепление.
Эта анкерная система предназначена для крепления стойки парапета META13 / META16 к настилу, в который невозможно установить стандартную анкерную пластину.
Стойка парапета крепится к анкерной плите с помощью тех же болтов и анкерных болтов, которые используются при стандартном креплении.
Эквивалентность химической и стандартной анкеровки

Эквивалентность химической анкеровки и стандартной анкеровки в случае удара транспортного средства продемонстрирована в испытании высокоэнергетическим маятником, проведенном в Испанской лаборатории безопасности дорожной инфраструктуры (CIDAUT).
Обе системы анкеровки всегда вызывают поломку срезных штифтов при ударе. Колода не получает значительных повреждений

АНКЕРНАЯ БАЛКА:

Железобетонная балка укрепляет край настила, облегчая анкеровку стоек парапета МЕТА13.

ПРИБЛ. ВЕС: 61 кг/м

Аспекты, которые необходимо учитывать для обеспечения надлежащего функционирования парапета:

Стальной парапет META16 был разработан с уменьшенной краевой балкой, что сводит к минимуму объем арматуры и используемый бетон. Полномасштабное испытание проводилось с использованием той же легкой балки, соответствующей европейскому стандарту EN 1317, когда требуется использование на месте той же плиты, которая использовалась при полномасштабных испытаниях для получения маркировки CE.
