характеристики, монтаж и советы по выбору

Перепланировка квартиры или разделение комнаты на части порой скрадывают много полезной площади и занимают много времени. Для решение этих проблем существуют пазогребневые гипсовые плиты.

Полнотелая и пустотелая
пазогребневые гипсовые плиты

Плюсы пазогребневых плит

Пазогребневые плиты сделаны из гипса с пазами на опорных и стыковочных сторонах, что упрощает монтаж перегородок. Такому материалу отдают предпочтение любители экологичности. Гипс не вызывает аллергию. К тому же это не горючий и препятствующий распространению огня материал.

По данным производителей, индекс звукоизоляции пустотелой плиты шириной 80 мм достигает 43 Дб, полнотелой до 42 Дб, а полнотелой шириной 100мм до 45 Дб. Это сравнимо с показателем звукоизоляции перегородки из полнотелого кирпича с толстым слоем штукатурки, который составит 47 Дб.

Индекс звукоизоляции разных видов перегородок

Перегородка во влажном помещении

Влагостойкие пазогребневые
гипсовые плиты

Для возведения стен и перегородок в санузлах используют влагостойкие пазогребневые гипсовые плиты. Производители добавляют в их состав гидрофобные добавки, которые уменьшают водопоглощение. Внешне такие плиты отличаются только цветом, как правило, они- светло-зеленые, либо отличаются зеленой маркировкой.

В плиты толщиной 100 мм. можно спрятать водопроводные трубы. Не будет необходимости создавать фальш-стенки.

Стены в ванной покрывают керамической плиткой или натуральным камнем. Несмотря на то, что плиты влагостойкие, их необходимо обработать гидроизоляционной мастикой. В местах стыков пазогребневых плит со стенами, потолком и полом укладывают гидроизоляционную ленту, а для монтажа плит желательно использовать клей с гидрофобными добавками.

С помощью гипсовых плит разграничивают пространство больших комнат

Инструкция возведения

Особенность возведения перегородок из гипсовых пазогребневых плит — это экономия времени и сил на строительный процесс, по сравнению с другими блочными материалами, например, кирпичами или керамзитоблоками. Один квадратный метр стенки выставляют из трех пазогребневых плит. Этим и определяется скорость возведения перегородок. Но на этом экономия времени не заканчивается. Стенки из пазогребневых плит не надо штукатурить. Достаточно будет зашкурить швы в местах соединения плит.

1. Подготовка основания.

• Сначала надо проверить ровность пола с помощью пузырькового уровня. Все перепады и ямки выравнивают смесью для пола или цементно-песчаной смесью.
• Пол очищают от мусора, сметают пыль и обрабатывают поверхность универсальной грунтовкой.
• К полу и стенам монтируют подложку для улучшения звукоизоляции. Обычно выбирают пробковое покрытие. Приклеить его можно с помощью монтажной смеси, которой склеивают плиты.

2. Монтаж пазогребневых плит

• Соединение пазогребневых плит «паз-гребень» Монтаж плит первого ряда. Он выделен отдельным пунктом, потому что это наиболее важный момент в возведении перегородки. От его ровности будет зависеть ровность всей перегородки, а от этого и долговечность конструкции. Установку каждой плиты первого ряда проверяют пузырьковым уровнем. С помощью шпателя в пазы наносят специальный клей для ПГП, киянкой выравнивают и стыкуют плиты. Швы не должны быть более 2 мм.

• К полу, стенам и потолку пазогребневые плиты крепятся на скобы С-1 или прямые подвесы с помощью дюбелей, а к плитам – саморезами. Такой крепеж устанавливают по периметру перегородки через каждые 2 плиты.
• Торцевые стыки соседних рядов смещаются на 10 см. Для этого подготавливают половинчатые плиты. Сделать такие не составит труда – гипсовые плиты легко разрезаются пилами с широким полотном и большими зубьями.

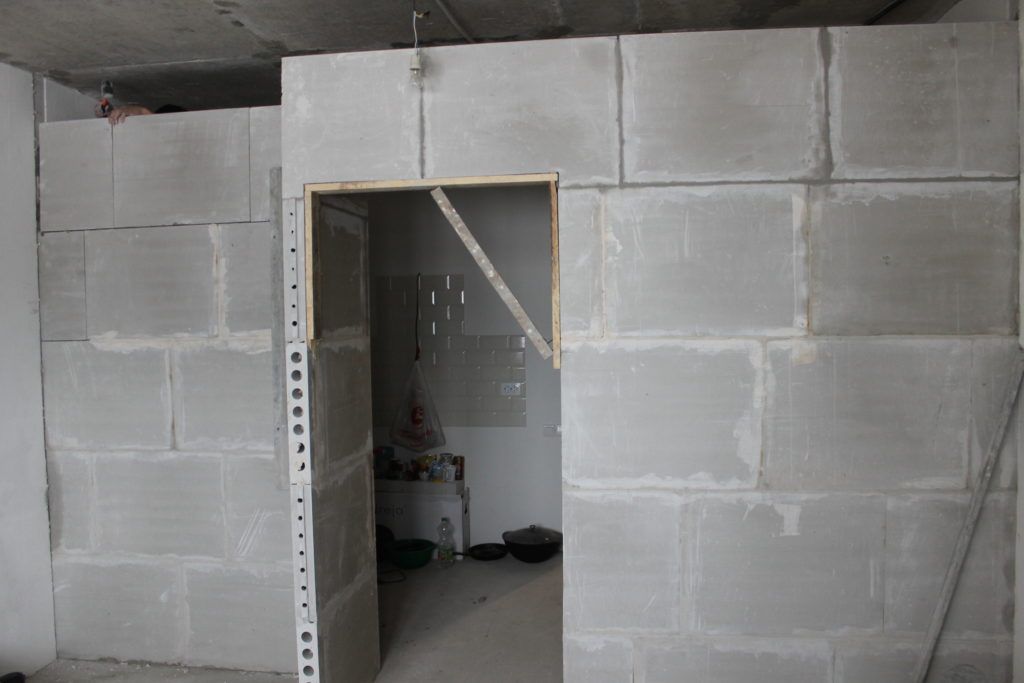

• Устройство дверного проема может быть двух вариантов. Первый, когда ширина проема не больше 90 см. В таком случае, над дверным проемом устанавливают вспомогательную конструкцию из деревянного бруса. На нее ставят выпиленные определенной формы гипсовые плиты, после чего брус убирают. Второй вариант исполнения проема применяют, когда он больше 90 см. На плиты укладывают перемычку из деревянного бруса или металлического профиля опорой на плиты 30 см с каждой стороны.

Места крепления скоб С-1 и прямых подвесов Устройство дверного проема в перегородке
из пазогребневых гипсовых плит

• Монтаж последнего ряда. Плиты перекрытия имеют эксплуатационный прогиб, поэтому последний ряд стенки монтируют с зазором не менее 2 см. Этот зазор заполняют монтажной пеной, убирают ее излишки и шпаклюют монтажным клеем.

3. Финишная отделка

• Для поклейки обоев достаточно зашкурить швы. Если на плитах появились царапины или сколы, их можно заполнить гипсовой штукатуркой и обработать поверхность плит наждачной бумагой.

Пазогребневые плиты требуют минимальной финишной отделки

• Для покраски на перегородку наносят грунтовку глубокого проникновения и слой шпаклевки с помощью шпателя. Между шпаклевкой и краской тоже должен быть грунтовочный слой, но универсального состава.

Особенности монтажа коммуникаций

В установленной из пазогребневых плит перегородке могут понадобится розетки или светильники. Для того, чтобы спрятать проводку, делают штробы ножовкой, электролобзиком или штроборезом. От прокладки каналов электропроводки и других коммуникаций перфоратором лучше отказаться. С ним сложно сделать ровные штробы. Можно использовать болгарку, но в процессе работ будет много пыли. В таких ситуациях вместе с болгаркой используют строительный пылесос или делают выбор в пользу ручного инструмента.

Штроба в гипсовой плите под розетку

Пустотелые пазогребневые плиты удобны для монтажа проводки.
Провода протягивают через пустые трубчатые каналы плит.

При выборе пазогребневых гипсовых плит рекомендуем приобретать материалы проверенных производителей. В нашем ассортименте представлены материалы компаний Кнауф и Волма. Эти производители имеют полную сертификацию на свои товары, которые проходят необходимые проверки.

Выбор полнотелой и пустотелой плиты

Если на перегородку будут крепиться кухонный гарнитур или тяжелые шкафы, выбор стоит сделать в пользу более прочных полнотелых плит. Если стенку сильно не нагружать, то выбирают пустотелые плиты. Они по сравнению со своими полнотелыми аналогами легче в среднем на 25%, поэтому их будет удобнее устанавливать.

Таблица максимальной нагрузки на полнотелую плиту Кнауф

Пазогребневая гипсовая плита- современный экологичный материал. Он, как и все материалы для возведения перегородок, имеет свои плюсы и минусы. В строительстве гипсовые плиты зарекомендовали себя удобными в монтаже и доступными по цене. Не сдавайтесь, стройтесь!

Плита гипсовая пазогребневая: преимущества и недостатки

Если нужно в квартире поставить межкомнатные или межквартирные перегородки, возникает вопрос, из какого материала дешево, качественно и за короткое время получится это сделать. Производители строительных материалов предлагают большой выбор: кирпич, гипсокартон, пиломатериалы, блоки газобетонные и газосиликатные и многое другое. Но для заказчиков важна низкая стоимость материала, невысокие затраты на дополнительные ресурсы и быстрота монтажа. На все эти требования отвечает плита гипсовая пазогребневая.

Плита гипсовая пазогребневая (ПГП) – это листы с формой параллелепипеда, изготавливаемые из гипса и имеющие пазы (углубления) и гребни (выступающие части) по периметру листа. Существует ГОСТ 6428-83, по которому изготавливают плиты.

Виды ПГП: полнотелая и пустотелая, оба вида могут быть гидрофобными (влагостойкими) и обычными.

Толщина: 80 мм и 100 мм.

Размеры: 500×667.

Преимущества плит

1. Огнеустойчивость – плиты из гипса не горят и не поддерживают горение, класс НГ (негорючие материалы).

2. Прочность – плиты обладают стойкостью к ударам, перегородки выдерживают 200 килограммов навесного оборудования (телевизор, полки, зеркала и т. п.).

3. Отличная геометрия плит — за счет особенности “паз-гребень” возможны качественная выкладка перегородки и низкий расход монтажных растворов.

4. Экологичность – гипс является природным чистым материалом, не содержит токсичных веществ, не имеет запаха, не гниет. Подойдет для жилых зданий, а также для административных, медицинских и детских учреждений. Влагостойкие плиты в составе содержат вещество, которое предотвращает образование плесени и убивает грибок.

5. Легкость в монтаже – необязательно нужно иметь специальную квалификацию, чтобы выложить перегородку, так как конструктор легко складываются в стену. Плюс в пустотелых плитах можно проложить электропроводку без штробления.

6. Звукоизоляция – у пазогребневых плит индекс звукоизоляции — от 44 децибел. Если сравнивать с оштукатуренной с двух сторон стеной из кирпича или стеной из пенобетона D500 толщиной 200 мм, то перегородка из пазогребня с толщиной 100 мм будет аналогична по показателям звукоизоляции.

7. Теплопроводность – гипс имеет низкий коэффициент этого параметра, благодаря ему, гипс сохраняет тепло. Гипс в 3 раза лучше удерживает тепло по сравнению с силикатным кирпичом.

8. Штукатурка и шпаклевка не требуются.

ПГП имеет минусы. Не стоит крепить тяжелые конструкции на пустотелую плиту, так как она не выдержит нагрузку из-за пустот. Обязательно нужно качественно закрепить перегородку к потолку, чтобы та не качалась. Если резать плиты болгаркой, появляется мелкая пыль, которая долго не оседает. Соответственно, лучше работать в респираторе, чтобы не надышатся вредной пылью. Гипс боится воды, например, если прорвет трубу, плиты станут быстро вымываться. Много отходов, которые остается только выкинуть. Несмотря на то, что плиты складываются по принципу конструктора, надо прикладывать уровень.

Как у любого стройматериала, у ПГП есть свои плюсы и минусы. Но, бесспорно, плита пазогребневая выигрывает в сравнении с кирпичом и газобетонными блоками по цене и по затратам на дополнительные материалы. В 14-20 раз стоимость ниже на дополнительные ресурсы (штукатурка, шпаклевка, кладочная смесь). В 4 раза меньше затрат на оплату труда строителям, так как в этом случае не надо штукатурить, шпаклевать и проводить кладочные работы.

Все о шпунтовых соединениях — FineWoodworking

Практическое руководство

Марио Родригес

12 сентября 2005 г.

Любое длинноволокнистое соединение длиной более 48 дюймов выиграет от использования шпунтового соединения. Он обеспечивает механические средства регистрации и соединения краев узких досок при формировании более широкой панели.

Основы:

• Анатомия сустава: Удлинение на краю одной заготовки соединяется с канавкой, прорезанной на краю другой заготовки
• Где используется: Изготовление широкой панели из узких досок
• Вручную или на станке: Произвести шпунтовое соединение с соответствующими деревянными рубанками или с помощью современного оборудования

Анатомия сустава

По одному краю вырезается короткий язычок, обычно по центру толщины материала. С другой стороны, по краю доски проходит соответствующий паз. Одним из преимуществ является то, что края зарегистрированы, что требует небольшого строгания или очистки позже. Еще одним преимуществом является увеличенная поверхность клея. Единственным недостатком может быть то, что стык виден с конца панели.

Где используется

Шпунтовое соединение часто используется для формирования более широких панелей из более узких досок, например, при формировании столешниц, дверей или архитектурных панелей. Он также широко используется для ленточных полов.

Исторически шпунтовое соединение также использовалось для совмещения и выравнивания краев вертикальных панелей в первых домах. В этом приложении соединение допускало сезонное расширение и усадку отдельных досок при создании воздухонепроницаемой стены.

Вручную или на станке

Исторически сложилось так, что стык вырезался с помощью подобранных деревянных рубанков. Эти рубанки продавались парами (с размерами, рассчитанными на работу с материалом толщиной от 1/4 дюйма до 1-1/2 дюйма). Одна плоскость прорезала канавку, а другая — шпунт.

В современных небольших мастерских шпунтовое соединение чаще всего фрезеруют фрезерным станком или фрезерным столом, оснащенным парой согласованных фрез. Подходящие биты работают так же, как старые деревянные рубанки, только быстрее и с меньшими усилиями. Это соединение также может быть изготовлено на настольной пиле.

Получайте советы по деревообработке, советы экспертов и специальные предложения на свой почтовый ящик

Зарегистрироваться

×

Получите все!

НЕОГРАНИЧЕННОЕ Членство — это как пройти мастер-класс по деревообработке за меньшие деньги
чем 10 долларов в месяц.

Рекомендуемая мастерская

Он построил десятки круглых стендов Shaker за четыре десятилетия, так что нет никого более квалифицированного, чем Кристиан Бексвоорт, чтобы продемонстрировать создание этой классики. В этой серии видео из семи частей…

Избранные проекты и планы

Буфет Криса Гочнура сочетает в себе практичность, прочность и красоту в современном корпусе

Похожие истории

Основные моменты

• Развивайте свои навыки

  при подписке на нашу рассылку

  Плюс советы, рекомендации и специальные предложения от Fine
  Деревообработка .

• Наш подкаст, выходящий раз в две недели, позволяет редакторам, авторам и специальным гостям отвечать на ваши
  вопросы по деревообработке и связаться с онлайн-сообществом по деревообработке.

• Мы создали эти специальные коллекции контента, организованные для того, чтобы дать вам возможность глубоко погрузиться
  в ряд тем, которые имеют значение.

• Присоединяйтесь к нашим доверенным экспертам для углубленного онлайн-обучения.

Просмотреть все

Просмотреть
Подробнее

Что такое соединение «шип-паз» (почему мы его используем?)

• Фейсбук

Есть что-то особенное в том, чтобы зайти в антикварный магазин и увидеть, как мастерски сделана деревянная мебель. Петли с декоративным орнаментом, инициалы, вырезанные по углам… забота и внимание, вложенные в эти детали, очевидны и делают их значимыми и неподвластными времени предметами. К сожалению, некоторые методы обработки древесины со временем устаревают по мере появления новых более удобных и менее трудоемких методов.

Классическая столярная техника шпунтового соединения является лишь одним из примеров такой утраты. Хотя этот изящный и приятный способ не совсем забыт, найти его все труднее и труднее.

Родственный: Шов в паз | Дюбель | Соединение «ласточкин хвост» | Митра сустав | Соединение встык | Соединения внахлестку | Дадо Джойнт | Врезное и шиповое соединение

Что такое соединение с шипом и пазом?

Соединение в шпунт и паз представляет собой столярный метод соединения деревянных панелей по краям. Это делается путем соединения двух частей с канавкой и шпунтом! Существует два типа шпунтовых соединений: сплошное язычковое соединение или скользящее язычковое соединение.

Твердое язычковое соединение

Канавка представляет собой глубокий гребень, прорезанный по всему краю (обычно в форме капли с открытым концом). Язычок находится на противоположном крае и имеет соответствующую форму, чтобы входить в канавку, как кусочек пазла.

Выступ немного меньше площади канавки, что облегчает сборку. Их соединяют, сдвигая их вниз от края к краю, начиная с кончиков каждой панели. Затем к соединению добавляется клей, и язычок слегка впитывает часть влаги и расширяется в канавку, обеспечивая чудесное плотное прилегание.

Скользящее шпунтовое соединение

Это полностью похоже на цельное шпунтовое соединение, с той лишь разницей, что каждая деревянная панель имеет канавку на краях, а для их соединения создается сторонний шлиц. Сращивание представляет собой деревянную пластину, которая обрезается до идеального размера, чтобы поместиться в соответствующие канавки.

Сплошное шпунтовое соединение дает возможность не склеивать детали вместе для окончательной отделки (при изготовлении стола со съемными планками), но шпунтовое соединение необходимо склеить, чтобы панели оставались вместе.

В каких случаях используется соединение «шип-паз»?

Основное место, где можно найти стык, это деревянный пол. После внедрения фанеры и композитных древесных плит шпунтовые соединения стали очень редкими методами для напольных покрытий. Этот тип деревообработки является дорогостоящим и трудоемким, в то время как фанера недорога и невероятно проста в сборке.

Соединение «шип-паз» до сих пор используется при изготовлении высококачественных столов и краснодеревщиков.

И не забудьте про паркет! Это обработка дерева исключительно для эстетических целей. Паркет – это искусство геометрически расположенных мозаик из окрашенного дерева.

Почему шпунтовое соединение?

Соединение в шпунт и паз в основном просто врезное и шиповое соединение , но очень-очень длинное. Причина, по которой они имеют разные имена, состоит в том, чтобы описать их различия во внешнем виде и общем характере. Врезное и шиповое соединение должно придавать жесткость и прочность деревянным столярным изделиям и соединяться под прямым углом. В то время как шпунт и паз соединяются в параллельных деревянных частях (таким образом, требуется более длинная площадь для соединения).

Это соединение, как правило, прочнее стыкового соединения , так как соединение шип-паз зависит от поверхностного натяжения, которое распространяется на всю деревянную панель. В стыковом соединении используется внешнее оборудование для удержания соединения, что в конечном итоге вызывает нагрузку на определенные области.

Что нужно?

Наиболее распространенные расходные материалы, необходимые для изготовления собственного шпунтового соединения:

• строгальный станок (фрезерный станок или фрезерный станок – используется для обрезки и придания формы заготовкам из дерева с помощью поворотного механизма
• циркулярная пила
• ручной рубанок

Существует несколько мест, где можно получить инструкции по созданию собственного соединения «шип-паз». Вот несколько надежных вариантов:

• Изготовление соединений «шип-паз»
• Самодельные шпунтовые и пазовые соединения
• Деревообработка своими руками

Часто задаваемые вопросы

Какие существуют типы шпунтовых соединений?

Два типа: скользящее шпунтовое соединение и сплошное шпунтовое соединение.
