Расчет дверей шкафа купе, как произвести все необходимые замеры

Шкаф купе считается удобной и востребованной мебелью, которую устанавливают практически в каждой квартире. В этой конструкции можно хранить различные вещи: одежду, обувь и другие дополнительные аксессуары. Но прежде чем приобретать эту мебель, обязательно нужно узнать, как произвести расчет дверей шкафа купе, чтобы он гармонично смотрелся в интерьере.

Содержание

1. Замер проема
2. Определяем количество дверей
3. Перехлест дверей
4. Расчеты
5. Высота
6. Ширина
7. Наполнение
8. Профиль ручек
9. Видео

Замер проема

Чтобы шкаф можно было вместить в комнату – коридор или прихожую, стоит правильно рассчитать размер проема. Для этого предварительно выберите место для установки конструкции.

При измерении проема стоит учитывать важные рекомендации:

• чтобы правильно сделать замер проема, нужно измерить ширину и высоту места;
• наименьшая ширина полотна конструкции этого вида составляет 50 сантиметров, встречаются модели с размером более метра. Главное, подсчитать, чтобы область располагала достаточной площадью для всей конструкции;
• обязательно сделайте замеры ширины места снизу и сверху, это поможет получить средний показатель;
• желательно замерить высоту, она обычно составляет от 2 до 2,5 метров.

Необходимые замеры

Определяем количество дверей

Обязательным шагом будет выполнение расчета дверей шкафа купе. Но чтобы точно определить размеры нужно снять измерения с проема, где будут располагаться полотна. Берутся показатели его высоты, ширины, глубины.

Во время проведения всех замеров и расчетов требуется соблюдать определенные правила:

• замеры лучше выполнять в нескольких областях, потому что бывают отличия;
• между замерами может быть погрешность в полтора сантиметра;
• показатель высоты должен быть меньше этого же значения проема на 4 см;
• при выполнении расчетов обязательно нужно соблюдать точность;
• во время замеров дверей рекомендуется учесть важный фактор – возможность прохождения данных элементов через проемы жилого помещения.

Для комфортного открывания шкафа купе рекомендуется использовать конструкцию с двумя створками. В продаже часто встречаются изделия с тремя дверцами, они довольно широкие и занимают много места. При выборе изделий в первую учитывайте возможности площади жилого помещения.

Варианты расположения дверей купе

Перехлест дверей

Раздвижные полотна шкафа устроены так, что при закрытии одна створка может заходить за область другой. Хорошим вариантом считается, когда у закрытой конструкции выглядывает одна ручка. Но обязательно профиль одной створки закрывает поверхность профиля другой, при этом полностью не заслоняя материал заполнения створки. Ширина должна соответствовать половине ширины проема плюс размеру профиля ручки.

В процессе стоит учитывать несколько важных условий:

• прежде чем начинать проектирование, стоит заранее узнать, какой фирмы будет применяться фурнитура;
• стоит подобрать тип ручки С образного, Н образного вида или с двухсторонней конструкцией;
• количество створок — от них зависит общее количество перехлестов. Если створки две, то будет один перехлест, если три, то два;
• учитывайте одно из важных условий, которое влияет на выполнение замеров створок, – наличие шлегеля. Эта деталь является ворсистым уплотнителем, который обеспечивает смягчение удара полотна о поверхность стены. Обычно размер его толщины составляет 1 сантиметр.

Перехлест дверей купе

Расчеты

Важно правильно выполнить расчеты всех элементов шкафа купе. Это обеспечит его правильное размещение, удобное использование. Даже небольшое отклонение может привести к блокированию дверей или они вовсе будут постоянно съезжать на одну сторону.

Высота

При расчете высоты конструкции не стоит полагаться на измерения расстояния от пола до потолка. Чтобы замер был выполнен правильно, стоит учитывать показатель общего пространства. Максимальным показателем высоты шкафа будет размер этого же параметра ниши. К примеру, если высота комнаты от пола до потолка составляет 250 см, то в среднем размер конструкции должен составлять не более 240 см.

Для того чтобы выполнить замер высоты проема правильно обязательно нужно снять измерения в трех точках – две боковые стороны и середина. Если будут получены одинаковые параметры, то не будет трудностей. Но если они будут отличаться, то тогда высчитывание параметров должно опираться на маленький показатель, который снимается от пола до перекрытия проема. На показатель высоты оказывает влияние наличие верхнего элемента шкафа – крышки. При этом стоит учитывать, на какую область она будет фиксироваться – к крышке мебели или к поверхности потолка.

Чтобы подобрать полотно, необходимо взять во внимание параметры применяемых компонентов роликовой системы – верхние направляющие, полозья.

Итак, если стандартная высота шкафа составляет 2400 мм, то при выполнении расчета габаритов дверей стоит отнять данные следующих элементов:

• толщина крышки – 1,6 см;
• стоит отнять зазор в 14 мм, который требуется для свободной установки двери в область верхних направляющих;
• размер толщины нижних направляющих элементов с роликовой конструкцией – 6 мм;
• зазор между областью нижних направляющих и полотна – 15 мм.

Иногда дополнительно для укрепления полотна применяется профиль из алюминия, тогда стоит вычесть 32 мм. В итоге должно получиться значение 2316 мм.

Ширина

Для того чтобы выполнить правильный расчет ширины, следует замерить ниши по трем точкам, также как при выполнении измерения высоты. Исходным параметром ширины будет самый маленький показатель.

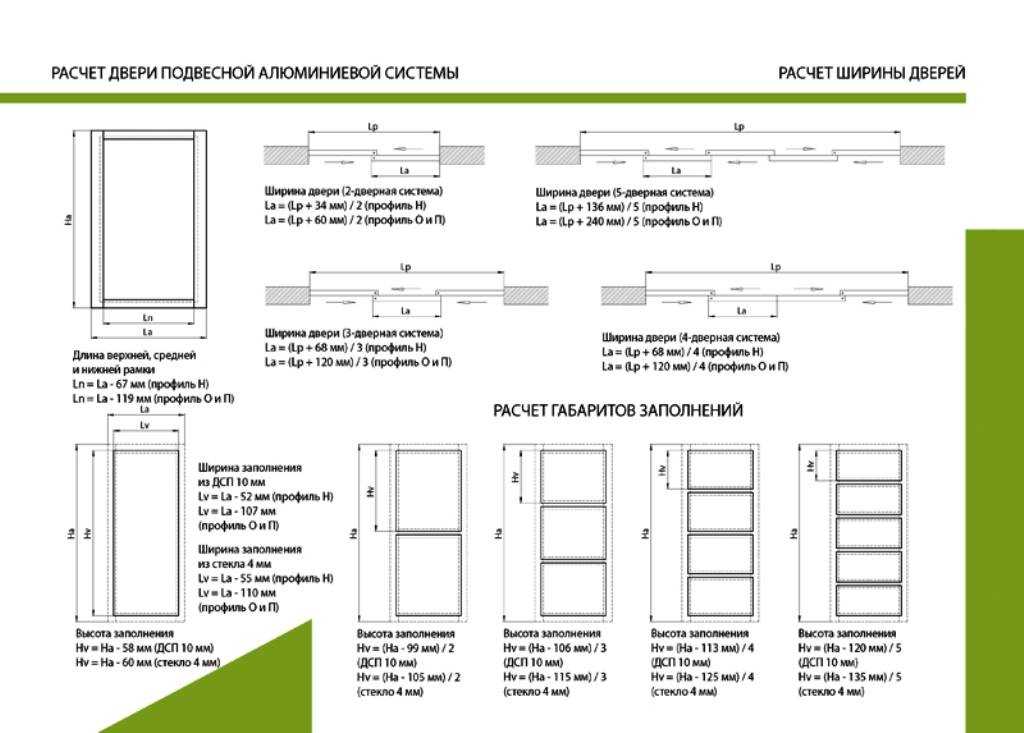

Высчитывание размеров дверей шкафа купе по их ширине напрямую зависит от количества дверных перегородок. Сначала требуется сделать замеры ширины общего проема, а затем полученный показатель разделить на количество створок. Дальнейшие подсчеты необходимо проводить только для одного полотна.

Для того чтобы можно было точно понять, как производятся расчеты, стоит рассмотреть пример:

• ширина ниши составляет 300 см, при этом она имеет три откатных полотна;
• ширина одной единицы полотна будет составлять 100 см;
• обязательно необходимо добавить нахлест между дверьми, который сможет закрыть внутреннее пространство от наружного взора;
• обязательно к боковым сторонам дверей необходимо добавить по 2,5 см;
• в итоге получается, что ширина полотен составляет 105 см.

Наполнение

Наполнение находится в рамке, которая выполнена из алюминиевых профилей. Для того чтобы расчеты были выполнены правильно, требуется отнять от общих параметров дверей размер ширины профилей, которые обрамляют их со всех сторон.

Пример одного из вариантов расчета:

• первым делом замеряются размеры ширины ручек, возьмем показатель 16 мм;
• так как ручек две, то показатель необходимо умножить на 2, а значит 16*2=32 мм;
• из параметра ширины вычитается общая ширина ручек, к примеру, 712-32=680 мм;
• сделайте измерения расстояния верхней и нижней областей, которые отделяют полотно от высоты ниши. Например, оно равно 12 и 47 мм соответственно;
• возьмем показатель высоты двери 2460 мм. Складываем два значения верхней и нижней области — 12 и 47, получаем 59. От 2460 отнимаем 59 и получаем 2401 мм, это и будет высотой наполнения.

ДСПЗеркало

Профиль ручек

В конце рассчитывается рама ручки. Ее высота совпадает с дверным полотном – 2401 мм. Для того чтобы сделать правильные расчеты длины горизонтов, обязательно выполните примерку профиль ручки до самого паза.

Как это выполнить, можно рассмотреть на примере:

• размер ширины равен 24 миллиметра;
• в связи с тем, что ручек две, то этот показатель нужно умножить на два, получаем 24*2=48 мм;
• далее от ширины отнимаем общую ширину ручек и получаем 712-48=664. Этот показатель будет являться длиной верхнего и нижнего трека.

Это и будет правильным расчётом всей конструкции. Главное, при проведении всех измерений соблюдать точность и учитывать даже малейшие отклонения. Ведь важно, чтобы шкаф купе был не только удобным, но и точно вписывался в помещение. К тому же двери шкафа купе являются основным элементом конструкции и очень важно знать, как рассчитать их правильно.

Расположение профиль ручекАсимметричная ручкаСимметричная ручка

Видео

Инструкция: как рассчитать размеры двери шкафа-купе

Главная     |     Полезная информация     |     Про мебель     |     Как рассчитать размеры дверей шкафа-купе

На первый взгляд, дверь кажется нам очень простым элементом. Прямоугольный пласт дерева, который держится на петлях и колесиках. Но на деле все обстоит далеко не так просто. Для того чтобы этот пласт правильно функционировал и не просто болтался на петлях, необходимо точно провести расчет дверей для шкафа-купе.

Механизм движения дверей

Суть движения дверей шкафа-купе проста: они ездят по рельсе, открывая какую-либо из секций. Количество дверей зависит от того насколько большой будет гардероб. Сами двери крепятся таким образом, чтобы они могли двигаться в обе стороны. Для дверей могут использоваться разные методики монтажа. Но, чтобы этот процесс не усложнялся, важно правильно произвести замеры дверей.

Высота

Для того, чтобы верно просчитать все параметры, нужно узнать внутренние размеры шкафа. Как правило, в паспортах изделий указаны внешние размеры.

Итак, рассмотрим пример:

Ширина ДСП – 16 мм;
Ширина профиля – 26 мм.

1. Расчет внутренней высоты шкафа-купе. Внутренняя высота шкафа равна разнице между его полной высотой (Hp) и удвоенной шириной ДСП (учитывается верх и низ).
   Hv= Hp-16-16
2. Высотой дверей (Hd) считается разница между внутренней высотой шкафа-купе и шириной его двух направляющих (не меньше 5 см). Для подвесной двери величина немного меньше.
   Hd= Hv-50

Внутренняя ширина шкафа-купе

Внутренняя ширина шкафа считается так: от полной ширины шкафа нужно вычесть удвоенную толщину ДСП.
Lh= L-16-16

ПОМНИТЕ! На боковых сторонах дверей всегда крепится буферная лента, а также уплотнитель. Поэтому при вычислении внутренней ширины нужно учитывать и их толщину.

Параметры дверей-купе

Ширина всего дверного полотна зависит от количества раздвижных створок и количества перехлестов. Как правило, в перехлестах закономерность следующая: если створки две, то перехлест один, если створки три, то перехлеста два и т.д.

Пример расчета для шкафа-купе с тремя полотнами:

1. Толщина перехлеста в таком случае составит 26 мм (Lz), потому что средняя толщина уплотнителя равняется 6 мм. Таким образом, для двух створок ширина перехлестов (Lzo) будет равняться сумме двойной толщины перехлестов.
   Lzo= Lz+Lz
2. Чтобы вычислить ширину одного полотна (Ls), нужно сложить внутреннюю ширину шкафа-купе (Lh) и общую величину перехлестов, и разделить полученное число на количество створок (в нашем случае 3).
   Ls= (Lh+Lzo)/3

Для того, чтобы завершить свои расчеты, нужно узнать достаточно ли будет такой величины створки, чтобы полноценно открыть нужную секцию и свободно выдвигать ящики (если они есть).

1. Размер одной секции (Lc) можно определить путем разницы между полной внутренней шириной и суммой толщины двух стенок и двух перекрытий.
   Lc= (Lh-16-16-16-16)/3
2. Размер ящиков (La) будет на 4 мм меньше, так как это зазор для того, чтобы дверь свободно передвигалась.
   La= Lc-4
3. Чтобы посчитать пространство, которое получается при сдвигании в сторону одной двери, нужно: отнять от полной ширины шкафа-купе удвоенную ширину створок и утроенную толщину уплотнителя (потому что буферная лента приклеивается с обеих сторон полотна).

В итоге, величины, которые мы получили, будут не соответствовать друг другу. Следовательно, наши выдвижные ящики станут нам недоступны. Такую проблему можно решить так:

• Уменьшить размер секции;
• уменьшить размер полотна.

Можно использовать оба метода вместе. Как можно заметить расчет дверей – это не самый легкий процесс. Если Вы сомневаетесь в правильности своих подсчетов или не уверены, что сможете их провести, то доверьте данную работу профессионалам, услуги которых Вам рада предложить наша компания.
