Петли для металлических дверей с подшипником, скрытые, вкручиваемые, врезные и накладные

Автор Michael На чтение 7 мин Просмотров 2.4к. Опубликовано Июн 28, 2016

При изготовлении и установке металлической двери весьма важную роль в длительности и эффективности ее использования играют качество и толщина металла. Однако такая, на первый взгляд, несущественная деталь как петли является одним из наиболее ценных элементов для всей конструкции. Правильно подобранные петли для металлических дверей способны не только продлить срок их эффективной службы, но и могут служить в качестве дополнительного противовзломного элемента защиты.

Содержание статьи

1. Материалы, используемые для петель
2. Виды петель
3. Вкручиваемые
4. Накладные и врезные
5. Скрытые
6. Комбинированные
7. Монтаж петель
8. Петли с подшипниками
9. Установка скрытых петель

Материалы, используемые для петель

В ходе изготовления петельных механизмов для использования в металлических входных конструкциях чаще всего используются материалы из углеродистой либо нержавеющей стали. Это обусловлено достаточной крепостью материала, а также способностью противостоять различным негативным условиям.

В некоторых случаях применяются более дорогостоящие материалы в виде сплава латуни со сталью. Такая основа требует дополнительного покрытия в виде напыления хрома.

Виды петель

В ходе подбора дверных петель необходимо принимать во внимание такие нюансы как: расположение блока двери, сторону открывания, вес всей конструкции в сборе с фурнитурой. Важно также учитывать насколько интенсивной будет эксплуатация полотна. Немало случаев, когда одним из главных факторов при выборе петли для металлических дверей являлись вкусовые предпочтения, что все-таки не совсем верно.

Исходя из общего принципа открытия дверного полотна, петли разделяются на правосторонние, универсальные и левосторонние. Главными преимуществами использования петельных конструкций правостороннего или левостороннего расположения является легкость снятия и установки дверного полотна.

Использование универсальных петельных механизмов содержит ряд недостатков. Основным минусом изделия такого типа можно считать достаточно трудоемкую процедуру снятия и установки дверного полотна. Однако данный недостаток с легкостью перекрывается преимуществами конструкции. Универсальные петли содержат прокладки между цилиндрами в виде подшипников. Благодаря этому срок эксплуатации такого механизма значительно превышает период эффективного использования петель со строго определенными сторонами для монтажа.

Помимо стороны открывания, при разделении петельных механизмов на отдельные группы весьма часто применяется классификация исходя из установленного госстандарта.

Так, согласно ГОСТ 5088-2005 дверные петельные механизмы могут быть:

• Вкручиваемые;
• Накладные;
• Врезные;
• Скрытые;
• Комбинированные.

Вкручиваемые

Подобные механизмы представляют собой два сравнительно небольших по размеру цилиндра. В ходе монтажа один из элементов, имеющий штырь, монтируется на дверную коробку. Другой цилиндр с отверстием внутри устанавливается на торцевую часть полотна двери. Процесс установки двери осуществляется путем насаживания дверного полотна с петлей-цилиндром на смонтированный на коробке элемент со штырем.

Такие петли для металлической двери достаточно распространены. В ходе их профилактического обслуживания процесс смазки элементов может осуществляться без разборки механизма. Для этого достаточно приподнять полотно двери и залить смазочное средство между цилиндрами.

Однако такие механизмы рекомендованы к использованию в дверных полотнах с весом, не превышающим 100 кг. В противном случае, в ходе эксплуатации довольно быстро произойдет перекос двери. Во избежание этого, при наличии более тяжелого полотна важно пропорционально увеличивать количество петельных механизмов, что не всегда удобно.

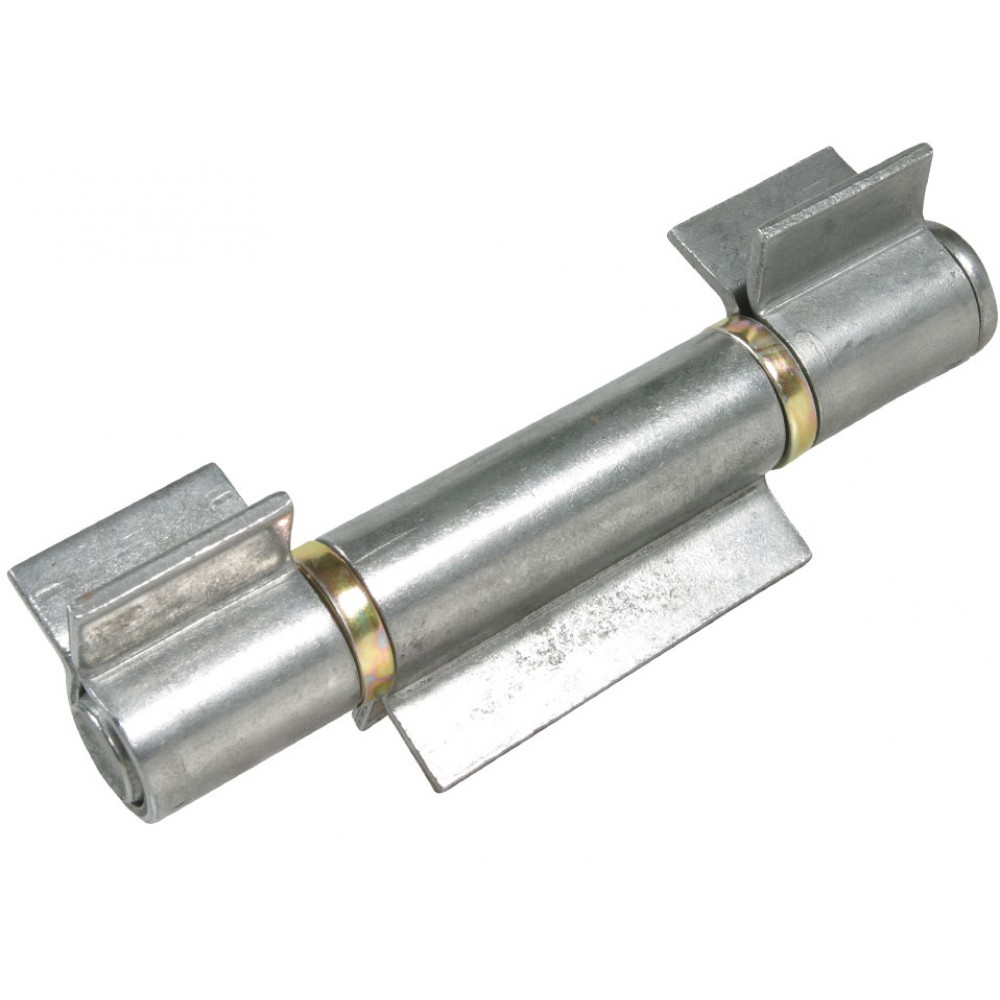

Накладные и врезные

Конструкция петельных механизмов накладного и врезного типа состоит из пластин со специальными отверстиями для крепежа. Основное различие между такими изделиями состоит в способе их закрепления. Для монтажа накладных механизмов требуются лишь крепежные элементы в виде болтов-саморезов либо металлических прутов. В случае с врезными системами необходимо наличие специальных выемок в полотне двери и коробке.

Для профилактического обслуживания дверные петли накладного и врезного типа, используемые для металлических дверей, необходимо периодически смазывать. В случае невозможности разборки всей конструкции, достаточно обработать места соединения движущихся элементов смазочными веществами при помощи медицинского шприца или пипетки.

Скрытые

Скрытые петельные механизмы являются одними из самых популярных для монтажа на входные дверные полотна. Это объясняется рядом причин, основной из которых можно назвать их полное скрытие при закрытии входной металлической двери. Данный факт также является и основным преимуществом подобных петельных механизмов перед остальными.

Однако у скрытых петель имеется существенный недостаток. Угол движения конструкции весьма ограничен. Потому, при необходимости открытия дверного полотна на более чем 900 придется использовать иные петельные механизмы.

Но такой недостаток в значительной мере компенсируется высокой надежностью устройства. Именно благодаря взломостойкости и малой вероятности выбивания или срезания, дверные петли скрытого типа весьма популярны.

К основным плюсам скрытых петель для металлических дверей можно отнести:

• Невозможность добраться до них снаружи помещения для осуществления взлома конструкции путем спиливания;
• Органичный и законченный внешний вид двери;
• Возможность применения абсолютно любых декоративных элементов на полотне.

В процессе монтажных работ дверное полотно весьма плотно и надежно устанавливается по отношению к дверной коробке. К тому же, такие петли способствуют предотвращению провисания двери под тяжестью конструкции. Сам дверной блок подвергается изнашиванию значительно медленнее, благодаря системе из подшипников либо стальных шариков. Открытие и закрытие двери со скрытыми петлями не требует особых усилий.

Помимо всего этого, скрытые петли для металлических дверей не нуждаются в особом уходе и регулярной смазке, поскольку весь механизм спрятан внутрь конструкции двери и практически не подвержен влиянию внешних факторов.

Среди скрытых петель также можно выделить два типа механизмов:

• Пластинчатые;
• Цилиндровые.

Главное отличие состоит в их конструкции. Так, пластинчатые петли для металлических дверей являются набором из пластин, соединяемых друг с другом при помощи штифтов. Однако поскольку такие механизмы имеют достаточно большое количество недостатков, их использование ограничивается весьма легкими конструкциями входных дверей.

Внешний вид пластинчатых петель.

Скрытые петли цилиндрового типа отличаются высокой степенью крепости и выносливости. Такие конструкции способны достаточно эффективно выдерживать значительный вес двери.

Комбинированные

Дверные петли комбинированного типа представляют собой сочетание элементов накладных, врезных и скрытых механизмов. В большинстве случаев пластина с отверстиями под крепежные элементы устанавливается на коробку. Т-образный штырь, заходящий шляпкой в пазы, вкручивается в полотно двери.

Использование таких петель целесообразно лишь в случае незначительного веса входной конструкции.

Монтаж петель

Монтажные работы напрямую зависят от вида применяемых изделий. Так, петли для металлической двери, исходя из принципа установки, можно разделить на подшипниковые механизмы и скрытые устройства. Общим мероприятием в обоих случаях является необходимость проведения сварочных работ.

Петли с подшипниками

Установка таких механизмов достаточно проста. Для начала необходимо в коробку, установленную строго горизонтально, вложить дверное полотно. После этого производится ее тщательное выравнивание до получения равномерных зазоров между полотном и рамой.

Петельные механизмы обильно обрабатываются смазочными материалами. Такая процедура необходима, поскольку недостаточная смазка может повлечь в процессе сварочных работ схватывание элементов между собой. После обработки механизма петли прикладываются к полотнам таким образом, чтобы штырь был направлен вверх.

После таких манипуляций при помощи сварочного аппарата производится приваривание механизмов. В ходе работ следует обратить особое внимание на параллельность всех используемых петель для металлической двери. В случае даже незначительных отклонений возможно неправильное и тугое закрывание и открытие двери.

Установка скрытых петель

Установка подобных механизмов достаточно непростое занятие. Перед началом производятся подготовительные работы в виде создания специальных прорезных отверстий как в дверной коробке, так и в самом дверном полотне.

Для правильной работы и скрытия используемого механизма изготавливаются ячейки прямоугольной формы. Сделать такое отверстие самостоятельно в домашних условиях достаточно непросто.

В саму полость отверстий помещаются особые коробки. Именно в них заходит сам механизм скрытых петель. После вставки коробов в ячейки их в обязательном порядке необходимо обварить электросваркой.

В большинстве случаев петли устанавливаются в количестве 2 штук. Однако, такого принципа стоит придерживаться при общем весе конструкции, не превышающем отметку в 150 кг, а также при средней степени интенсивности эксплуатации. В случае превышения номинально допустимого веса двери либо при ее частом использовании, количество петель необходимо увеличивать.

Петли для стальных дверей. Виды, способы установки

18.04.2017 в 17:55

Основная функция металлических дверей – обеспечение безопасности. Это — залог нашего спокойствия. Двери из металла требуют и такой же надежной фурнитуры. Правильно подобранные и установленные петли обеспечивают прочную связь двери с коробкой. Благодаря этим простым устройствам дверь будет открываться плавно, без неприятных скрипов и заеданий.

Классификация петель, предназначенных для дверей из металла

Производителями для таких конструкций выпускаются специальные петли. Они по своиму параметрам и эксплуатационным характеристикам отличаются от дверной фурнитуры, предназначенной для деревянных дверей. Обычные петли на металлические двери не устанавливают.

При покупке фурнитуры необходимо учесть:

1.
   Конструктивные особенности дверей и рамы (вес, направление открытия, материалы отделки).

2.
   Частота эксплуатации дверей.

3.
   Эстетический вид.

По конструктивным особенностям петли для стальных дверей выпускают 4-х видов: с шариками, скрытые, шарнирные и обыкновенные.

Последний вид, стандартные петли, из-за высокого истирания спросом не пользуются. Со временем эта фурнитура при эксплуатации начинает издавать скрежет. Сегодня такие петли практически никто не выпускает. На рынке дверной фурнитуры появились более надежные модели, выдерживающие достаточные нагрузки. Их стоимость несколько выше, но это компенсируется высокими эксплуатационными характеристиками.

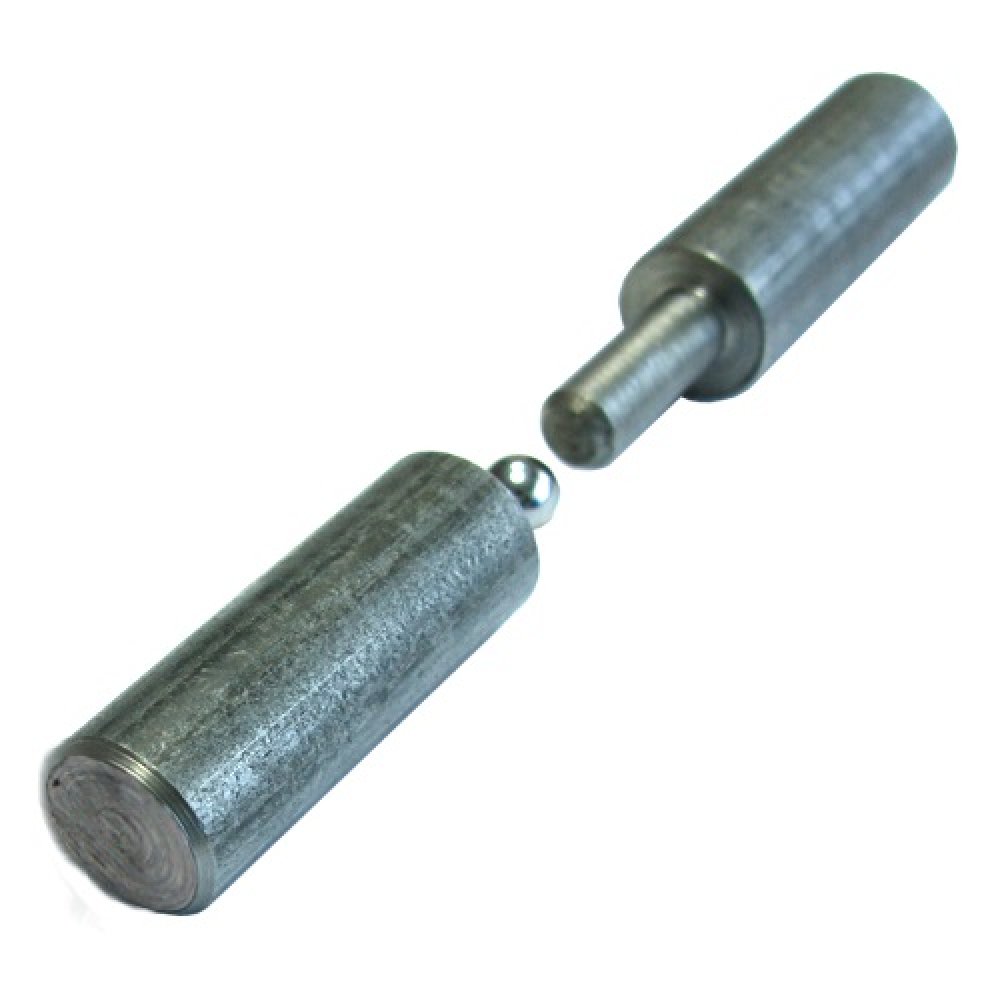

Петли с шариком

Эти модели оснащены специальным стальным шариком, соответствующего размеру петли диаметра. Конструкция работает по принципу подшипника. Такие петли подходят для нетяжелых однолистовых дверей, которые устанавливают в подъездах жилых домов и производственных помещениях. Если дверная конструкция имеет небольшой вес, проседания не будет.

Петли скрытые

Их главное достоинство – невозможность срезания снаружи. Когда дверь закрыта, петли спрятаны и не видны глазу. По этой же причине фурнитура защищена от влаги, это является большим плюсом, когда дверь входная. Недостаток скрытых петель — невозможность распахнуть дверь более чем на 95 градусов. Сложно и снимать дверь с таких устройств.

Скрытые модели для стальных дверей представлены в двух вариантах: пластинчатые, цилиндровые. Для облегченных дверных коробок используются пластинчатые устройства, для солидных по весу дверей – цилиндровые.

Модели с подшипником

Данное устройство является наиболее востребованным. Оно оснащено подшипником качения, находящимся на штифте. Для легкого скольжения внутренняя часть устройства заполняется специальным смазывающим составом. Модели с подшипником способны выдерживать большой вес двери, они открываются легко и бесшумно. Благодаря этим преимуществам петли с подшипником пользуются наибольшим спросом у покупателей.

Чтобы фурнитура выдерживала более тяжелые конструкции, производитель APECS использует азотирование. Сталь, из которой произведены такие устройства, отличается повышенной прочностью и не подвергается коррозийным процессам. Срок службы азотированной фурнитуры более 50 лет.

Еще одно достоинство подшипниковых петель – их противовзломные качества. Установив дверь с такой фурнитурой, можно не опасаться, что ее могут снять с петель. Противосъемные штыри надежно защищают конструкцию от несанкционированного демонтажа.

Как происходит установка петель с подшипниками

На железные двери петли подшипниковые привариваются. Фурнитура APECS отличается каплевидным профилем, это позволяет навес лучше состыковать и приварить к дверной конструкции.

Как происходит установка? На полотне и коробке намечают места приваривания петли. Перед привариванием фурнитуру смазывают густо смазкой, это необходимо, чтобы части навеса не приварились между собой. Навес прикладывают так, чтобы штырь «смотрел» вверх. С помощью эксцентриков формируют небольшой зазор между фурнитурой и дверным полотном, а затем приваривают.

Петли подшипниковые приварные выпускаются без покрытия. После сварки сварочные места зачищаются, петли окрашивают, как правило, в цвет двери.

Как происходит установка скрытых навесов

Технологически петли скрытые устанавливать сложнее. Не имея навыков и слесарного инструмента сделать это аккуратно невозможно. Необходимо на дверной конструкции вырезать отверстия по форме петли. Дома эту операцию произвести сложно. Далее идут сварные работы, фурнитура приваривается к раме, затем двери. Существуют и другие технологии, в любом варианте, без навыков произвести аккуратно монтаж очень сложно, поэтому такие работы лучше доверить профессионалам.

Сколько петель устанавливается на стальную дверь

На дверь легкую или средней тяжести монтируют две петли. Для массивных конструкций с высокой интенсивностью эксплуатирования необходимо установить три петли. При расположении петель стоит руководствоваться тем, что большая нагрузка приходится на нижнее устройство. Расстояние от середины петли до края двери 25 см. Это относится и к верхнему навесу, и нижнему. Третья петля располагается на расстоянии не более 25 см от верхней.

Поделиться:

Все обзоры
В категорию

Вам может быть интересно

Обзор

Ввертные петли. В чём их особенность и чем они хороши?

Обзор

Какие петли подобрать для пластиковых и деревянных межкомнатных дверей

Обзор

Регулировка и смазка дверных петель

Дверная петля из нержавеющей стали 5” x 3” x 3 мм, петля на шарикоподшипнике, для тяжелых условий эксплуатации

9000 9

Модель №	HB503030
Материал	AISI3 04(AISI316)
Размер	5 ″ x 3″ x 3 мм
Толщина	3 мм
Отделка	US32D,US32, матовое PVD, яркое PVD
Угловой тип	Прямоугольный уголок
Способ установки	Винтовые крепления
Максимальный вес двери	120 кг
Шариковый подшипник	Да
Да
Сертификат	Certifire, EN1935, EN1634, CE и т. д.
>>  Получить полный каталог дверных петель

Распечатать

9 0087 Поделиться:

• Подробная информация о продукте
• Испытания и стандарты

Дверная петля из нержавеющей стали на шарикоподшипниках UNITY HB503030 имеет размеры 5” x 3” x 3 мм; Подходит для дверей разной толщины/веса (до 120 кг).

Технические характеристики

– Материал из нержавеющей стали AISI304 для высокой коррозионной стойкости (материал AISI316 доступен по запросу)
– Закаленные шарикоподшипники
– Доступны версии с квадратным и радиусным углом
– Шаблон с просверленными отверстиями для легкой установки и модернизации
– Предназначен для комплекта металлических или деревянных огнестойких дверей
– Версия с собачкой для повышения безопасности
– Дверная петля из нержавеющей стали HB503030 подходит для дверей различной толщины/веса (до 120 кг)
– Поставляется с винтами из нержавеющей стали CSK

Классификация EN1935:2002

Стандартные петли

Петли с собачками

*При условии, что они установлены в соответствии с указаниями, изложенными в IFCA/06252.

Отделка

– Матовая нержавеющая сталь (US32D/630)
– Полированная нержавеющая сталь (US32/629)
– Титан с матовым PVD-покрытием
– Титан с блестящим PVD-покрытием

*Другие варианты отделки доступны по запросу спецификации. Петли Unity из нержавеющей стали
прошли испытания на соответствие стандарту EN1935: 2002 (класс 13/класс 10), а также соответствуют стандарту EN1634-1 на огнестойкость.

>> Загрузить полный каталог
>> Быстрый запрос и предложение

	Успешно прошли типовые испытания на соответствие всем требованиям EN1935: 2002
	Успешно пройдено и превышено 24 0-минутное огневое испытание металлических противопожарных дверей в сборе по EN1634-1: 2014
	Декларация соответствия CE доступна по запросу
	Петли серии UNITY HB одобрены Certifire. 0077 CF735
	Успешно пройдены 180-минутные испытания на огнестойкость огнестойкой двери и коробки в соответствии с UBC 7-2 (1997): NFPA 252 (2008): UL 10 (b) Редакция 1 (2009): UL 10 (c) (2009 г.: CAN/ULC S104 (2010 г.): NFPA 252 (2012 г.), Сертификат № Wh23-18485801
	Все тесты EN/CE/Certifire проводились независимо и сертифицированы Exova/Warrington Fire/ Warrington APT Отчет об испытаниях/сертификат доступны по запросу
	Все тесты UL/UBC/NFPA , проведенные независимо и сертифицированные Intertek Testing Services NA, Inc.
