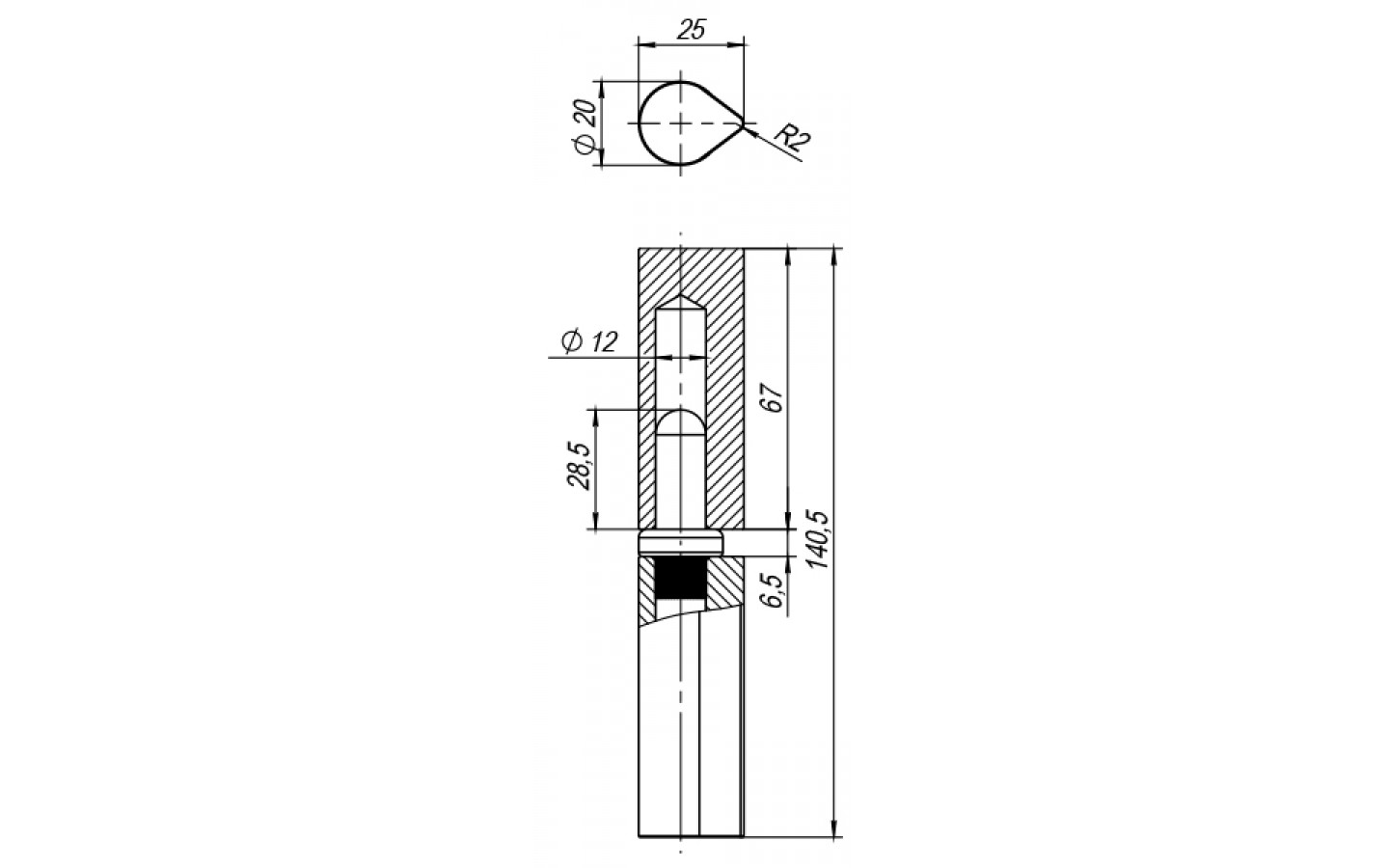

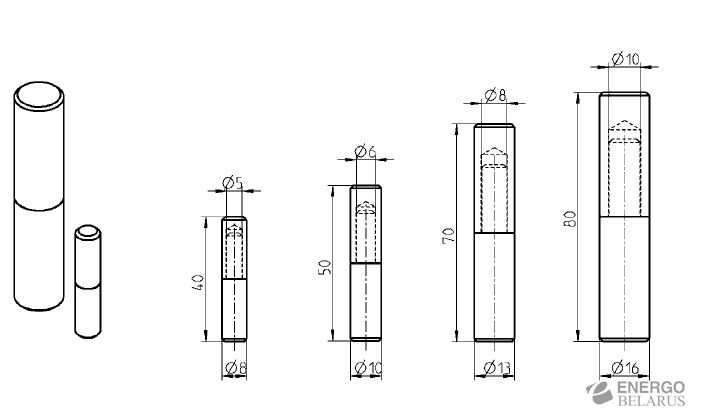

Конструкция и размеры петель гаражных (мм)

выбор материала и размера, виды и пошаговая инструкция по установке

Правильно смонтированные петли для гаражных ворот обеспечивают плавное открытие полотна и предотвращают вероятность перекоса. Петли гаражные герметизируют ворота и снижают показатель влажности внутри помещения. Чтобы фиксирующие элементы исправно выполняли свое предназначение и прослужили долгое время, необходимо правильно их выбрать и установить.

Содержание

• 1 Выбираем материал для гаражных петель
• 2 Подбираем оптимальный размер
• 3 Основные виды гаражных петель
  • 3.1 С опорным подшипником
  • 3.2 Цилиндрические с дополнительным усилением
  • 3.3 Сквозные
  • 3.4 Трехсекционные накладные
  • 3.5 Петли стрелы
  • 3.6 Накладные
• 4 Формы
  • 4.1 Цилиндрические
  • 4.2 Квадратные
  • 4.3 Шестигранные
  • 4.4 Каплевидные
• 5 Инструкция по установке петель на гаражные ворота
• 6 Как приварить
• 7 Правила ухода за гаражными петлями

Выбираем материал для гаражных петель

Петли для гаражных створок производятся из металлического профиля, черной стали либо низколегированных сплавов. При выборе материала для фиксаторов необходимо учитывать марку стали корпуса, чтобы она смогла обеспечить качественную свариваемость со стальным каркасом. Детали из черной стали привариваются с помощью электросварки путем обработки по периметру корпуса либо фланцевых пластин. Петли из легированных материалов привариваются точечно аргоновой либо углекислотной сваркой.

Значительных достоинств, из-за которых стоит крепить ворота на петли из нержавейки, не имеется, за исключением того, что они не подвержены образованию коррозии. Кроме того, коэффициент трения в данных шарнирах выше, чем у стали углеродистого типа со стандартными характеристиками.

Подбираем оптимальный размер

Чтобы петли смогли удерживать металлическое полотно, необходимо правильно подобрать их габариты. Диаметр фиксаторов варьируется в пределах 10-32 мм. Шаг диаметра петли равняется 2 мм на увеличение. Высота гаражных петель составляет от 60 до 160 мм.

Важным моментом при подборе габаритов является надежность и удобство использования гаражных створок. Чтобы при открытии и закрытии полотно не заклинивало, рекомендуется оставить зазор в 0,1-0,2 мм между осью фиксаторов и отверстием корпуса. По своим габаритам и массе петли должны соответствовать материалу, из которого произведены створки. В зависимости от установленного в гараже полотна также зависит количество петель, составляющее от 2 до 4 элементов.

Основные виды гаражных петель

На рынке стройматериалов представлено большое разнообразие петель для распашных створок. Каждая разновидность обладает индивидуальными параметрами и преимуществами использования. В первую очередь при выборе необходимо выбрать вариант установки. Существуют следующие способы монтажа:

• сварка — петли фиксируются на полотне и каркасе ворот;
• монтаж с помощью болтов — используется при работе с древесным материалом;
• крепление саморезами — подходит для конструкций, произведенных из профилированного листа.

По размещению фиксаторы подразделяются на скрытые и внутренние. Их главные различия заключаются в способе установки и декоративных характеристиках. Большое значение при выборе гаражных петель имеет вес ворот. Некорректный расчет предполагаемой нагрузки провоцирует перекос полотна и сложности с открытием. Для плотной листовой стали с большой массой рекомендуется приобретать усиленные фиксаторы.

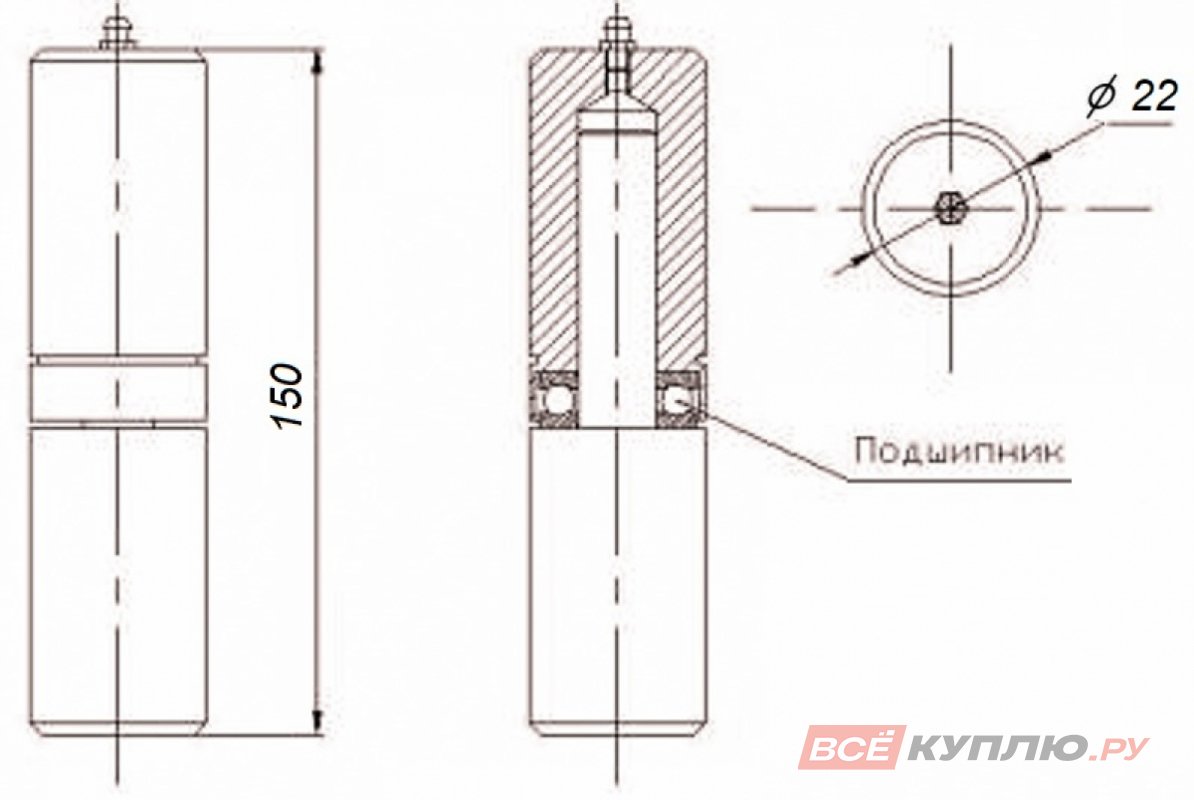

С опорным подшипником

Петли, оснащенные опорным подшипником, являются базовой разновидностью из категории фиксаторов цилиндрического типа. Опорный подшипник и шарнирное соединение надежно защищены от внешнего воздействия основным корпусом, выполненным из металлических сплавов.

Модели с опорным подшипником предназначаются для легких распашных конструкций. Предельно допускаемая нагрузка составляет 100 кг. К створкам и раме фиксаторы с опорными подшипниками крепятся при помощи сварочного аппарата.

При фиксации требуется соблюдать зазоры между рамой и створкой. Центровка элемента выполняется не по оси вращения, а по подшипнику.

Цилиндрические с дополнительным усилением

Усиленные фиксаторы оснащаются дополнительными пластинами, что способствует распределению нагрузки на большую поверхность створок либо столба. Рекомендуется использовать петли цилиндрического типа с улучшенными пластинами для тонкопрофильных конструкций. Фиксация деталей к створкам распашных ворот и раме выполняется сваркой либо винтовым соединением.

В зависимости от стороны расположения цилиндрические усиленные петли подразделяются на правые и левые. Диаметр элемента составляет 50 мм. Максимальная совокупная нагрузка достигает 600 кг.

Сквозные

При отсутствии возможности закрепить петли путем сварки либо привинчивания к каркасу используется сквозная разновидность. Для установки в каркасе ворот просверливаются по всей длине монтажные колонны, в которые продевается часть фиксатора. Для окончательного закрепления используются гайки соответствующего размера. Сквозные фиксаторы благодаря особой схеме крепления выдерживают нагрузку до 200 кг.

Трехсекционные накладные

Для массивных распашных ворот необходимо увеличивать количество фиксаторов и выбирать разновидность, обладающую повышенной износоустойчивостью. Оптимальным вариантом являются трехсекционные модели, способные выдерживать нагрузку тяжелой конструкции. Главными достоинствами накладных трехсекционных петель являются:

• плавное скольжение при открытии и закрытии ворот;
• отсутствие скрипа;
• надежная защита от взлома;
• препятствование перекосу и провисанию створок.

Петли стрелы

Гаражные петли стрелы подходят для крепления крупногабаритных распашных полотен, калиток и тонкопрофильных конструкций. Основной отличительной чертой является увеличенная площадь фиксатора, за счет чего он обеспечивает дополнительную прочность и предотвращает перекосы.

В местах соединения петли стрелы способны выдерживать повышенное напряжение. Этому способствует равномерное распределение по всей длине створки. Диапазон габаритов фиксаторов варьируется в пределах до 700 мм, что дает возможность найти оптимальный вариант для любой конструкции ворот. Для производства фиксирующих деталей используется прочная листовая сталь, обеспечивающая длительный срок службы.

Накладные

Несмотря на простоту монтажа, накладные разновидности петель отличаются высокой надежностью. Для производства фиксаторов используются прочные материалы, включая сплавы стали, латунь и нержавейку, что значительно увеличивает вариативность их использования. Внутри корпуса размещается 2-4 шариковых подшипника, необходимых для плавного открытия ворот.

К прочим достоинствам накладных деталей относится полное отсутствия скрипа, предотвращение провисания створок, устойчивость к взлому и продолжительный период эксплуатации.

Для фиксации накладных петель на каркасе необходимо разметить их точное расположение и закрепить при помощи саморезов. Фиксаторы входят в категорию универсальных и не подразделяются на лево- и правосторонние. Если после монтажа возникает необходимость снять полотно с шарниров, потребуется выкрутить саморезы.

Формы

Современные разновидности петель производятся нескольких форм. Каждая форма имеет индивидуальные технические характеристики, преимущества и недостатки. При выборе подходящей формы следует учитывать совокупность параметров, собственные предпочтения и нагрузку, которую создает металлическая конструкция.

Цилиндрические

Петли цилиндрической формы с подшипником внутри корпуса подходят для стандартных моделей распашных конструкций, обладающих сравнительно небольшой массой. Предельная нагрузка на фиксатор с каждой стороны не должна быть выше 400 кг. В зависимости от класса приобретенной петли может изменяться максимальный удерживаемый вес.

Несмотря на свою нестандартную форму, цилиндрическая разновидность является одним из наиболее распространенных вариантов. Фиксаторы обладают высокой прочностью и крепятся на каркас сваркой. Перед привариванием основной части корпуса необходимо приварить ушки для более надежного удерживания.

Квадратные

От других форм-факторов квадратные петли отличаются увеличенной площадью соприкосновения поверхностей. За счет большой площади контакта фиксаторы легко привариваются к корпусу и выдерживают постоянную нагрузку массивных конструкций. Также фиксирующие элементы квадратной формы используют для фиксации различных поперечных элементов, калиток и других конструкций.

Для производства деталей применяется оцинкованный металл с гладкой поверхностью и небольшой массой.

Шестигранные

Шестигранные элементы менее распространены по сравнению с другими формами. По аналогии с цилиндрическими фиксаторами они требуют предварительного приваривания металлических ушек, что обеспечивает дополнительное удобство при последующем монтаже. Шестигранные петли выбираются с учетом декоративности, суммарной массы и размеров створок распашных ворот. Стандартные шестигранные элементы способны выдерживать металлические конструкции весом около 400-500 кг.

Каплевидные

Каплевидная форма свойственна только петлям со встроенным подшипником. За исключением эстетичного внешнего вида, данную разновидность отличают дополнительные преимущества — равномерный сварочный шов и простота монтажа, которые достигаются благодаря особенной форме.

При установке на массивные распашные конструкции рекомендуется задействовать каплевидные петли с диаметром 30-32 мм и длиной около 250-300 мм. От длины петли напрямую зависит протяженность сварного шва, которым она приваривается к каркасу. Желательно, чтобы фиксаторы были оснащены пресс-масленками для смазки, чтобы ворота не издавали постороннего звука при открытии и закрытии.

Инструкция по установке петель на гаражные ворота

Прежде чем приступить к непосредственной установке фиксаторов на ворота, необходимо подготовить определенный перечень инструментов. В частности, для проведения монтажа потребуются:

• сварочный аппарат с набором разных электродов;
• шлифовальная машинка либо болгарка для сглаживания швов;
• рулетка, отвес и уровень для выполнения замеров;
• молоток;
• шуруповерт.

Инструкция по монтажу петель предполагает последовательное выполнение ряда действий. Для крепления деталей необходимо:

1. Расположить конструкцию на плоской поверхности.
2. Разметить места для крепления. Важно предварительно сверить все габариты ворот, чтобы зазор между полотном и каркасом не превышал 0,2 мм.
3. Смазать шарниры солидолом или другой разновидностью смазочного материала.
4. Точечной сваркой зафиксировать обе части петли сначала с нижней, а затем с верхней части ворот.

Как приварить

После выполнения тщательной проверки расположения ворот и предварительной фиксации петли с двух сторон можно приступать к сварочным работам для полного закрепления на каркасе. От правильной фиксации зависит удобство открывания ворот и вероятность перекоса полотна.

Самой трудоемкой стадией в работе является выполнение вертикальных сварочных швов. Чтобы предотвратить смещение петель после того, как штыковая часть детали будет закреплена, необходимо использовать уровень для определения расположения оси приварной петли.

После окончательной сварки штыковых элементов на каркасе нужно надеть на них верхние части с подшипниками из стали. Придавив наживленную часть к полотну, остается завершить приваривание и обработать сварочные швы болгаркой для создания гладкой поверхности.

Правила ухода за гаражными петлями

Основной износ петель для гаражных ворот происходит из-за неравномерно распределенной нагрузки, негативного внешнего воздействия и несвоевременной смазки. Чтобы бороться с последствиями истирания и коррозии, рекомендуется выполнить следующие действия:

• снять створки с шарниров и удалить образовавшуюся ржавчину;
• стереть старый смазочный материал и убрать грязь мелкой шкуркой;
• обработать поворотную ось пастой для шлифования;
• устранить остатки пасты растворителем и очистить отверстие шарнира;
• нанести новый слой смазки.

Правильно выбранные по размерам и материалу петли обеспечивают долгий срок службы. Своевременный уход за фиксаторами способствует удобству эксплуатации и предотвращает появление ржавчины.

Гаражные ворота 11 Петли калибра

• Обычно отправляется после рабочего дня

Оборудование для действий

Артикул:

ПЕТЛИ

MSRP:

$3,02 — $6,94

Сейчас:

2,75–6,31 долл. США

• Обычно отправляется на следующий рабочий день

• Описание продукта
• Отзывы

Описание продукта

Торговая дверь North Shore несет огромный
выбор деталей и расходных материалов для гаражных ворот, таких как петли калибра 11 (артикул №
HI011-01-H) разных размеров. Мы также предоставляем вам
больше всего информации о том, как определить подходящую замену шарнира
для секционных гаражных ворот.

ОСОБЕННОСТИ ПРОДУКЦИИ

• Артикул № HI011-01-H
• 11 Петли
• Совместимы с большинством гаражных ворот, представленных сегодня на рынке.
• Изготовлены из коррозионностойкой оцинкованной стали 11 калибра. металл
• Номер петли относится к расположению петли на двери
• Чем меньше номер, тем ближе петля к низу двери*

ПРИМЕР

* Размещение петли № 4 на стандартной жилой двери обычно
находится между четвертой и пятой панелями слева и справа
стороны двери. Если вы не можете найти номер, выбитый на
ваш шарнир, пожалуйста, просмотрите таблицу ниже.

ВАЖНАЯ ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
11 Калибровочные петли продаются в различных размерах. Отображаемый
Цена указана ТОЛЬКО за петлю №1. Пожалуйста, укажите размер петли по
выбрав один из следующих вариантов в раскрывающемся меню выше. К
помочь вам с вашим заказом мы предоставили размеры для
каждой петли в таблице ниже:

Отзывы

Петли для гаражных ворот

Петли для гаражных ворот бывают разных стилей и калибров. Петли соединяют различные секции гаражных ворот вместе. Они позволяют секционным гаражным воротам легко перемещаться по радиусу направляющей гаражных ворот. Стандартные петли изготавливаются из оцинкованной стали различных форм и размеров. Большинство петель имеют металлический цвет, но могут быть окрашены порошковой краской, чтобы соответствовать цвету гаражных ворот. Существует несколько производителей петель для гаражных ворот, но все они имеют одинаковую конструкцию. Каждая петля служит уникальной цели в правильной работе системы гаражных ворот. Следующий материал должен помочь вам лучше понять функциональность петель гаражных ворот.

Калибр

Петли обычно бывают двух популярных размеров и ширины. Для гаражных ворот жилых домов требуются петли с широким корпусом 14 калибра, в то время как для коммерческих гаражных ворот требуются более прочные петли с широким корпусом 11 калибра. Численный размер петли нелогичен, поскольку петли с меньшими номерами на самом деле толще, чем петли с более высокими номерами. Держитесь подальше от петель с калибром выше 14 для жилых помещений. Хотя в краткосрочной перспективе вы можете сэкономить деньги, купив более тонкие петли, производительность и долговечность гаражных ворот могут пострадать в долгосрочной перспективе. Тонкие петли часто быстро изнашиваются, что приводит к погнутым или сломанным петлям, требующим замены. Петли с узким корпусом имеют размер 18 и пронумерованы от одного до пяти. Эти петли имеют толщину десятицентовой монеты и должны использоваться только для легких жилых дверей. Петли большего размера стоят дороже, но имеют более длительный срок службы, что дает им значительное преимущество в цене. Когда вы покупаете гаражные ворота для своего дома, убедитесь, что вы получаете петли с широким корпусом 14 калибра.

• Размер 11
• Размер 14
• Размер 18

Применение

Петли производятся различными производителями, но все петли предназначены для определенной части гаражных ворот. На большинстве петель проставлен номер, указывающий, на какую часть гаражных ворот их следует устанавливать. Количество петель для жилых помещений варьируется от одного до пяти. Коммерческие гаражные ворота обычно больше, чем жилые, и требуют большего количества петель. Из-за увеличенной высоты коммерческих дверей петли 11-го калибра имеют размер от 6 до 10. Петли, которые устанавливаются выше на воротах гаража, должны быть более толстыми, чтобы учесть увеличенный вес, который они поддерживают. В то время как некоторые петли (#1-Петли) предназначены только для соединения секций гаражных ворот вместе, торцевые петли (#2-#11 Петли) имеют двойное назначение для поддержки роликов гаражных ворот.

• 1 Петля
• 2 Петля
• 3 Петля
• 4 Петля
• 5 Петля

Типы

9000 3 Бытовые петли (14-го, 16-го, 18-го калибра)
• Коммерческие петли (14- калибр, 11-й калибр)
• Петли Full Vision
• Петли для дверей грузовиков
• Петли для узкого кузова (18-го калибра)

Цена

Цена на петли зависит от калибра, количества и стиля.
