Из чего делают пластиковые окна

Пластиковые или, как их часто сокращенно называют, ПВХ-окна справедливо считаются самым распространенным и востребованным на сегодняшнем строительном рынке вариантом оконной конструкции. Особенно часто они используются для остекления жилых, коммерческих и общественных зданий. Логичным результатом становится актуальность вопроса о том, из чего делают пластиковые окна. Правильный ответ на него позволит успешно решить задачу комплектования любого объекта – от небольшой квартиры или частного загородного дома до крупного офисного или торгового строения. А потому имеет смысл рассмотреть тему более внимательно и скрупулезно.

Основные конструктивные особенности пластиковых окон

Базовым материалом для производства пластиковых окон выступает поливинилхлорид (сокращенно – ПВХ), аббревиатура которого и используется в альтернативном названии конструкции. Выбор в его пользу обусловлен сочетанием основных характеристик этого полимера, главной из которых выступает полная химическая нейтральность. Благодаря ей, достигается устойчивость к воздействию разнообразных внешних факторов, включая климатические и атмосферные. Дополнительным плюсом становится возможность мытья различными моющими составами без риска повредить поверхность оконной рамы.

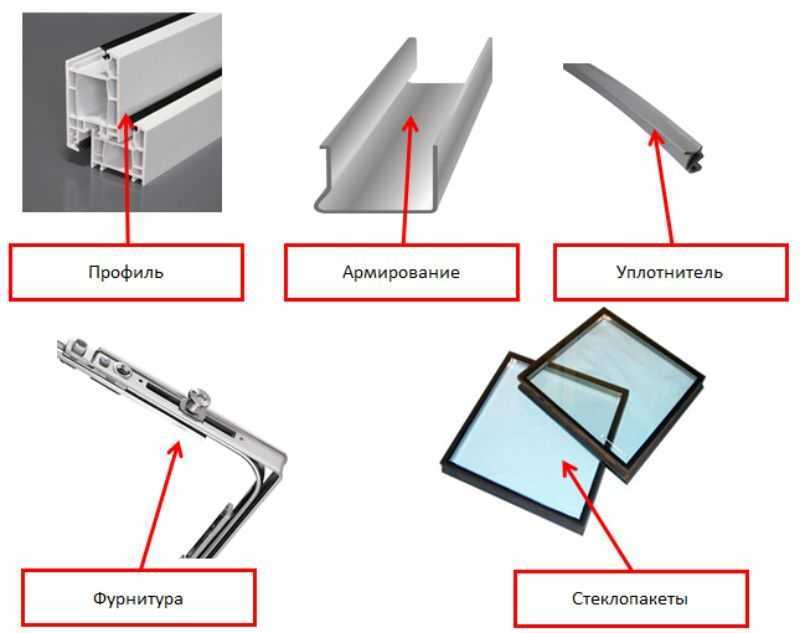

Прежде чем приступить к ответу на вопрос, из какого материала выпускают пластиковые окна, необходимо описать их конструкцию. Основными составными элементами устройства ПВХ-окна выступают:

  1. Профиль (рама). Размещается по периметру изделия. Монтируется в оконный или дверной проем. Выступает несущей конструкцией для расположенного внутри стеклопакета. Помимо несущей, выполняет и ряд других функций – эстетическую, антивандальную, противовзломную и т.д.

  2. Стеклопакет. Светопрозрачная конструкция, обеспечивающая естественное освещение помещения. Имеет сложное устройство, различающееся числом стекол, уровнем герметичности, составом заполнения и различными внешними декоративно-защитными покрытиями.

  3. Створка. Часть оконной конструкции, предназначенная для распахивания или сдвигания. Монтируется к несущим элементам ПВХ-окна посредством фурнитуры. Обеспечивает практичность и удобство эксплуатации остекления. Используется для мытья окна и проветривания помещения.

  4. Штапик. Выполняется в виде накладки из пластика с прорезиненным основанием, устанавливаемой на торец оконной конструкции. Его основное предназначение – обеспечение герметичности внешнего контура здания. Благодаря штапику гарантируется плотность прилегания створки к профилю.

  5. Импост. Часть оконного профиля, усиленного армированием. Делит оконную конструкцию на две или на три части. Необходимо для надежного крепления и расположения створки/створок.

  6. Фурнитура. Обобщающее наименование комплектующих элементов и материалов, предназначенных для создания нормальных условий эксплуатации пластикового окна. Включает: шарниры, ручки, планки и другие подобные детали. Отдельного упоминания заслуживают отдельные виды фурнитуры – для защиты от детей, противовзломная и т. д.

  7. Подоконник. Размещается в нижней части оконной конструкции непосредственно на поверхности проема внутри здания. Выполняет несколько функций – от теплоизоляционной до эстетической. Обычно изготавливается из пластика и имеет многокамерную структуру.

  8. Отлив. Схожая с подоконником конструкция, которая располагается снаружи. Предназначена для отвода воды и недопущения ее проникновения под раму.

  9. Откосы. Размещаются на боковых сторонах оконного проема внутри постройки. Выполняют эстетическую функцию.

Для изготовления каждого из перечисленных конструктивных элементов используются разные материалы. А потому имеет смысл ответить на вопрос, из чего делают окна, с разбивкой на несколько отдельных разделов.

Рама ПВХ-окна

Как было отмечено выше, основным материалом изготовления рамы пластикового окна выступает поливинилхлорид или ПВХ. Его главными достоинствами, по сравнению, например, с деревянными конструкциями, помимо уже упомянутой химической нейтральности, выступают:

  • хорошие показатели теплоизоляции;

  • простота и технологичность в производстве;

  • удобство и высокая скорость монтажа;

  • эффективная защита от любых погодных воздействий, включая перепады температуры, осадки, ветер;

  • практичность в эксплуатации и поддержании чистоты;

  • разнообразие конструктивных и дизайнерских решений;

  • доступная стоимость изготовления и монтажа.

Единственным серьезным недостатком поливинилхлорида выступает горючесть. Остальные минусы пластикового профиля, о которых часто упоминают на тематических сайтах, связаны с элементарными ошибками при выборе подходящего варианта остекления или в процессе монтажа оконной конструкции.

Разрез пластикового окна

Рассмотрение ответа на вопрос, из чего делают пластиковые окна и двери, было бы неполным без приведения разреза оконной конструкции. Он наглядно показывает сложность устройства, наличие множества характерных особенностей и нюансов. Некоторые из них имеет смысл описать более подробно, сделав акцент на наиболее значимых деталях.

Толщина профиля

Внутренняя структура оконной рамы представляет собой несколько полостей или камер, разделенных перегородками. Они заполнены воздухом, что дополнительно увеличивает показатели теплоизоляции.

Для повышения прочностных характеристик и несущей способности по периметру окна выполняется армирование из металла. Благодаря этому активно применяется еще одно наименование светопрозрачных конструкций – металлопластиковые.

В зависимости от толщины стенок профиля различают три класса материала:

  • «А» — лучший вариант комплектования оконных конструкций с толщиной внутреннего короба, равной 2,5 мм и более, и аналогичным показателем снаружи на уровне от 2,8 мм. Применяется для установки в жилых помещениях;

  • «В» — промежуточный вариант с несколько более низкими характеристиками. Наружная толщина стенки начинается с 2,5 мм, а внутренняя – с 2,0 мм. Предназначен для остекления помещений общего пользования, магазинах, офисах, подъездах и т.д.;

  • «С» — самый тонкий вариант профиля с внешней толщиной стенки менее 2,4 мм при аналогичном показателе внутренней – 1,9 мм и ниже. Область применения такого оконного профиля – складские, подсобные и производственные помещения.

Ширина оконной рамы

Значение этого параметра влияет на тип и толщину стеклопакета, который оконная рама способна выдержать в течение всего нормативного срока эксплуатации. Чем больше ширина профиля, тем более толстый стеклопакет в него поместится. В результате обеспечивается более надежная теплоизоляция и долговечность всей конструкции.

Стандартным значением ширины ПВХ-окон для жилых помещений средней полосы России считается диапазон от 58 до 80 мм. Для более холодных регионов страны рекомендуется устанавливать оконные рамы шириной в пределах до 120 мм.

Конструкция стеклопакета

Стандартный стеклопакет включает несколько стекол, которые жестко соединены между собой. Пространство между ними или остается нетронутым, или заполняется инертным газом, что дополнительно повышает показатели энергоэффективности. Второй вариант стеклопакета несколько дороже, но обеспечивает заметно большую теплоизоляцию помещения.

Стеклопакет из двух стекол образует одну камеру, а потому вполне логично называется однокамерным. Для изделия с тремя стеклами используется другое название, сформированное по аналогичному принципу – двухкамерное. Стеклопакет с четырьмя стеклами носит наименование трехкамерного и т. д.

Металлическое армирование профиля

Важным элементом качественной оконной ПВХ-конструкции выступает металлическое армирование. Оно предназначено для повышения прочностных характеристик и несущей способности профиля. Армирование выполняется в виде каркаса из металла, конструкция которого определяется размерами окна:

  • для остекления небольшой площади усиливаются составные элементы створок в виде буквы Г;

  • для окон высотой в пределах 1,9 м применяется П-образный металлический каркас;

  • при установке панорамных окон и остеклении балконов/лоджий выполняется армирование по всему периметру изделия, что обеспечивает максимально возможные прочность, надежность и жесткость конструкции.

Структура и камеры оконного профиля

Важной и очень характерной особенностью материала профиля ПВХ-окон выступает наличие внутренних камер. Они отличаются от элементов стеклопакета с аналогичным названием – как по конструкции, так и по выполняемым функциям. Если для стеклопакета особенно важным значением камеры становится повышение теплоизоляции, применительно к профилю они решают еще и несколько дополнительных задач:

  • увеличение прочности и жесткости;

  • отвод влаги;

  • крепление фурнитуры и т.д.

Наибольшее распространение получили профили с количеством камер от 3 до 5. 6 или 8-камерные используются достаточно редко, так как заметно тяжелее без серьезного выигрыша по эксплуатационным характеристикам.

Требования к качеству ПВХ

Важным условием изготовления качественного пластикового окна выступает однородность поливинилхлорида. Материал не должен иметь склеек, пустот или дефектов внешней поверхности. Еще одним дополнительным и очень существенным требованием выступает однородность цвета. Она показывает соблюдение технологии производства и минимизирует риск подделки.

Качественные оконные профили имеют отличительные особенности. Прежде всего: наименование компании-производителя, а также ряд цифр, которые идентифицируют номер станка, использованного в изготовлении, а также дату выпуска продукции.

Лучшие бренды компаний-производителей

Сказанное выше наглядно показывает, что далеко не всегда при выборе качественного ПВХ-остекления следует отвечать на вопрос, из чего и каких материалов делают пластиковые окна. Намного правильнее обратить особо пристальное внимание на бренд предприятия-производителя, так как исходное сырье и наименование материала у всех изготовителей примерно одинаковы, а вот характеристики конечного продукта разнятся очень сильно.

Именно поэтому имеет смысл привести несколько проверенных и надежных компаний-изготовителей, самым популярными из которых в России являются:

  • VEKA – бренд из Германии, который выделяется традиционным для предприятий этой страны качеством. Некоторые специалисты отдают ему бесспорную пальму первенства на отечественном рынке;

  • Rehau – производитель присутствует на рынке свыше полувека, отличается сочетанием разумной стоимости и отменных технических характеристик;

  • KBE – отечественный производитель, на равных конкурирующий с иностранными предприятиями, что наглядно показывает качество выпускаемой продукции;

  • Proplex – еще одна российская компания, сравнительно недавно вышедшая на рынок, но быстро ставшая популярной у потребителя.

Приведенный перечень сложно назвать исчерпывающим. Но в нем присутствуют самые известные на российском рынке производители, список которых регулярно пополняется.

Вместо вывода

Выбор подходящего пластикового остекления – очень сложная задача, успешное решение которой предусматривает учет множества факторов. И правильный ответ на вопрос, из каких материалов сделано ПВХ-окно, только один из них. А потому самым оптимальным способом решить проблему становится консультация грамотного специалиста.

Желательно – непосредственно работающего в компании-производителе, так как такой вариант сотрудничества всегда выгоднее обращения к посредникам. Еще лучше – если фирма предоставляет полный комплекс услуг, включая выполнение замеров и установку остекления под ключ. В результате удается добиться не только правильного монтажа качественного изделия, но и минимизировать уровень сопутствующих расходов. Бонусом становится документально оформленная гарантия, которую всегда предоставляет серьезный производитель пластиковых окон.

СТЕКЛО И СТЕКЛОПАКЕТЫ | состав стекла

Химический состав
СтеклоSiO2B2О3Al2O3MgOCaOBaOPbONa2OK2OFe2O3SO3
Оконное71,8—24,16,7——14,8—0,10,5

      Главные составные материалы обычного
      стекла:
      -оксид кремния (SiC^)/ кварцевый песок
      -оксид натрия (№20)/сода
      -оксид кальция
(СаО)/известь и доломит
      -оксид магния (М§0)/доломит
      -оксид алюминия (А120з)/фельдшпат
      -оксид калия (К20)/поташ (карбонат калия)
      -оксид
железа (Рб203)/ из кварцевого песка
      -триоксид серы (80з)

 АНАЛИЗ СТЕКОЛЬНОГО СЫРЬЯ
      1. Оксид кремния 71-73%

  2. Оксид натрия 13-16%
      3. Оксид кальция 5-10%
      4. Оксид магния 2-5%
      5. Оксид алюминия ок. 1%
      6. Другое ок. 1%/ уголь


    Главным стеклообразователем из всех сырьевых веществ является оксид кремния. Такое сырье, как оксид натрия и оксид калия (так называемые флюссирующие материалы) снижают температуру плавления, а оксиды калия, магния и
алюминия (стабилизирующие вещества) повышают прочность стекла. Оксид железа — это, скорее всего, только примесь в сырьевом песке, которая окрашивает стекло.
      Кроме необходимых, главных компонентов, используются
разные
      добавки, с помощью которых стекло окрашивается желаемым образом или улучшаются другие качества стекла.

   ПРИНЦИПИАЛЬНАЯ ХИМИЧЕСКАЯ СХЕМА СТЕКЛА

Состав обычного натрий-калъций-силикатного стекла (например, оконное стекло) соответствует принципу схемы Na20 o СаО o 6Si02′. На рисунке 1 видно расположение кремниевого оксида в
случайном порядке, при котором, атомы кальция и натрия находятся отдельно в связующей конструкции, которую формируют атомы кислорода и кремния. Стекло — это аморфный материал, который не имеет кристаллической конструкции, свойственной
жестким материалам. Но стекло не переохлажденная жидкость, как часто ошибочно утверждают.

   НЕКОТОРЫЕ ТЕХНИЧЕСКИЕ СВОЙСТВА СТЕКЛА

      Плотность 2.5 х 10 кг/М3

  Прочность при сжатии ок. 100 х kN/M2
      Тяговое усилие 3….10 х 104 kN/M2
      Изгибное напряжение 3 х 104 kN/M2 (при расчетах)
      Коэффициент терморасширения ок.
8 х 10~6м/м К»1
      Коэффициент упругости ок. 7,5 х Ю10Ра
      Твердость ок. 6 по шкале МОН
      Число Пойссона 0,25
      Коэффициент теплопроводности ок.
0,9 W/MK
      Коэффициент теплопередачи ок. 5.8 W/M2K
      Коэффициент преломления ок. 1,5

    ЧТО ОТЛИЧАЕТ СТЕКЛО ОТ ДРУГИХ МАТЕРИАЛОВ?


    В процессе изготовления стекла при охлаждении жидкой стекломассы, состоящей из разных неорганических оксидов, ее вязкость увеличивается столь быстро при определенной зоне температур, что составные части стекла не успевают
расположиться в необходимую форму кристаллической решетки. Таким образом, вещество остается в «стеклянном» виде. В связи с большой вязкостью стекло обретает жесткий вид.
      При охлаждении происходит кристаллизация
материала при свойственной ему температуре плавления. Определить точку плавления стекла невозможно, потому что переход от жесткой формы к жидкой или наоборот происходит при широкой шкале температур, которая у обычных стекол около 500°
по Цельсию.

Ключевые компоненты виниловых окон

Главная » Ключевые компоненты виниловых окон

Понимание основных компонентов пластиковых окон поможет вам лучше понять, на что следует обращать внимание при покупке окон для дома. Важно знать состав окон, которые вы рассматриваете, чтобы вы могли принять обоснованное решение и выбрать лучшие окна для своего дома. Виниловые окна состоят из трех основных компонентов:

Аппаратное обеспечение

РАМА

Рама – это часть окна, которая объединяет верхнюю часть, косяки и подоконник, образуя проем, в который входит оконная створка. Наши оконные рамы EcoSmart включают следующие компоненты:

Количество камер: 3
Ширина профиля: 58 мм
Высота рамы: 61,5 мм
Ширина стекла: 4, 6, 24, 30 мм
Толщина внешней стенки: 2,6 мм
Звукоизоляция VDI 2719
Класс шумоизоляции: II-IV
Коэффициент пропускания тепла: R=0,63 м2К/Вт
Армирующий профиль:
Цветовая палитра:

Количество камер: 5
Ширина профиля: 60 мм
Высота рамы: 62 мм
Ширина стекла: 24, 30 мм
Толщина внешней стенки: 2,6 мм
Звукоизоляция VDI 2719
Класс шумоизоляции: II-IV
Коэффициент пропускания тепла: U=1,3 Вт/м 2 К
Армирующий профиль:
Цветовая палитра:

Количество камер: 5
Количество створчатых камер: 5
Ширина профиля: 70 мм
язык. Ширина створки 70 мм
Высота рамы: 66 мм
Ширина стекла: 24, 30, 36 мм
Толщина внешней стенки: 2,7 мм
Звукоизоляция VDI 2719
Класс шумоизоляции: II-IV
Коэффициент пропускания тепла: U=1,3 Вт/м 2 К
Армирующий профиль:
Цветовая палитра:

Количество камер: 5
Количество створчатых камер: 6
Ширина профиля: 70 мм
язык.Ширина створки 80 мм
Высота рамы: 66 мм
Ширина стекла: 24, 30, 36 мм
Толщина внешней стенки: 2,7 мм
Звукоизоляция VDI 2719
Класс шумоизоляции: II-IV
Коэффициент пропускания тепла: U=1,3 Вт/м 2 К
Армирующий профиль:
Цветовая палитра:

Количество камер: 7
Ширина профиля: 82 мм
Высота рамы: 44 мм
Ширина стекла: 44 мм
Звукоизоляция VDI 2719
Класс шумоизоляции: IV
Коэффициент пропускания тепла: Uf=1,1 Вт/м 2 К

Количество камер: 5
Количество створчатых камер: 6
Ширина профиля: 70 мм
язык. Ширина створки 80 мм
Высота рамы: 66 мм
Ширина стекла: 24, 30, 36 мм
Толщина внешней стенки: 2,7 мм
Звукоизоляция VDI 2719
Класс шумоизоляции: II-IV
Коэффициент пропускания тепла: R=0,82 м 2 К/Вт
Армирующий профиль:
Цветовая палитра:

Количество камер: 6
Ширина профиля: 70 мм
Высота рамы: 65 мм
Ширина стекла: 40 мм
Звукоизоляция VDI 2719
Класс шумоизоляции: II-IV
Коэффициент пропускания тепла: Uf=1,2 Вт/м 2 К
Противоугонный класс РК2

Количество камер: 6
Ширина профиля: 85 мм
Высота рамы: 70 мм
Толщина внешней стенки: 2,7 мм
Ширина стекла: 44 мм
Звукоизоляция VDI 2719
Класс шумоизоляции: II-IV
Противоугонный класс RC2
Коэффициент пропускания тепла: Uf=1,1 Вт/м 2 К

Количество камер: 6
Ширина профиля: 85 мм
Высота рамы: 80 мм
Ширина стекла: 44 мм
Контуры уплотнения: 3 мм
Звукоизоляция VDI 2719
Класс шумоизоляции: II-IV
Противоугонный класс RC3
Коэффициент пропускания тепла: Uf=1,0 Вт/м 2 К

Количество камер: 6
Ширина профиля: 90 мм
Высота рамы: 84 мм
Ширина стекла: 44 мм
Звукоизоляция RC3
Коэффициент пропускания тепла: R=1,0 м2К/Вт
Цветовая палитра:

Количество камер: 7
Ширина профиля: 70 мм
Высота рамы: 65 мм
Ширина стекла: 24, 32, 40 мм
Звукоизоляция VDI 2719
Класс шумоизоляции: II-IV
Коэффициент пропускания тепла: Uf=1,2 Вт/м 2 К
Цветовая палитра:
