причины поломок, способы ремонта, куда обратиться

Содержание

• Шёл домой и не попал(((
  • Если не работает домофон: что делать
  • Причины поломок
    • Отказ клавиатуры
    • Не работает электронный ключ
    • Нет аудио связи
    • Электронный замок не срабатывает
    •  Ремонт домофона — видео
    • Дверь не примагничивается
    • Сломался интегрированный индивидуальный домофон
    • Неисправности абонентской трубки
  • Возможные причины неисправностей трубки и способы ремонта
    • Сломался или западает язычок
    • Отсутствует звук
    • Повторное нажатие для открытия двери
  • Если не работает домофон в квартире – куда обратиться?
    • Обслуживание домофонов
    • Кто должен ремонтировать и за чей счет
  • Особенности замены старого домофона на новый

Если не работает домофон — что тогда делать? Первое, с чем сталкивается человек перед входом в подъезд, это домофон. Такие аппараты установлены практически в каждом многоэтажном доме, т. к. они обеспечивают полный контроль доступа и ограничивают проникновение сторонних лиц в помещение. Если вы обнаружили, что не работает домофон, необходимо узнать причину неполадок и рассмотреть способы их устранения.

Если не работает домофон: что делать

поиск неисправности в трубке домофона

снятие крышки внутреннего блока домофона

диагностика схемы внутреннего блока домофона

Разбираясь, почему не работает домофон, необходимо воспользоваться мультиметром, который позволит идентифицировать причину сбоев. Перед этим стоит провести визуальный осмотр наружной панели, трубки в квартире и источника питания на предмет наличия механических повреждений. Кроме того, следует убедиться в целостности коммутации. Нередко домофон не открывает дверь с трубки по причине обрыва проводов. Если были найдены внешние дефекты, необходимо обратиться в управляющую компанию, которая отвечает за обслуживание системы, и сообщить о проблеме. Добросовестные организации займутся решением неполадок в кротчайшие сроки.

Если не работает домофон в квартире, вы не можете ответить на звонок и открыть дверь, потребуется оценить работоспособность цепей питания. Такие же манипуляции производятся при отсутствии сигнала на абонентском устройстве. Для поиска поврежденных контактов используется мультиметр.

Чтобы определить несоответствие в замыкании клемм, необходимо проверить сопротивление трубки. Подобная проблема сопровождается отсутствием звонков или их неправильным распределением. Для обнаружения поломок в трубке достаточно сверить полученные результаты со следующими параметрами:

1. Среднее сопротивление с одной стороны – 700 Ом.
2. Сопротивление с обратной стороны – бесконечно.

В панели, отвечающей за питание оборудования, находится большое количество элементов, которые подвергаются износу. Обычно из строя выходят предохранители. О неполадках свидетельствуют отсутствующие тональные оповещения или световая индикация на вызывной панели, а также отсутствие контакта между электромагнитным замком и ответной платой.

Если связь отсутствует с двумя участниками разговора, возможно повредился какой-либо коммутатор или оборвался аудио-провод, проложенный от блока вызова. Если в одной квартире не слышно посетителя, а в других проблемы отсутствуют, значит сломалась абонентская трубка.

Если вас беспокоит вопрос, почему не работает домофон в квартире, а при любых нажатиях на трубке нет ответа, стоит рассмотреть такие неисправности:

1. Западание язычка при поднятии трубки домофона, из-за чего собственник жилья продолжает слышать звонки, но не может открыть дверь и подключиться к вызывной панели на улице. Возможно, сломалась трубка, не работает кнопка или случился обрыв кабеля. Нередко сбои появляются в результате изнашивания пластиковой скобы, соединяющей этот элемент домофона с панелью. Достаточно заменить ее, и абонентское устройство будет корректно работать.
2. Клавиша открытия дверей не срабатывает с первого раза. Подобную поломку провоцирует сбой в работе микропереключателя. Если при нажатиях на клавишу в динамике вы ощущаете треск, то значит из строя вышел передатчик, поэтому замок не открывается. Устранить проблему можно только путем замены трубки. Для этого позвоните в обслуживающую фирму и сообщите о неполадках.
3. Обрыв проводов в абонентском устройстве. Если не работает трубка домофона и после разборки были обнаружены следы повреждения проводов, нужно отсоединить неисправные участки и провести их зачистку. В завершение останется запаять кабели и провести сборку трубки в обратном порядке.

Если домофон перестал работать, нужно проверить целостность связи между блоком вызова и трубкой. Не исключены случаи нарушения целостности кабеля коммутации или механической поломки панели. Для возвращения прежней работоспособности системы достаточно заменить перегоревшие компоненты, отремонтировать коммутатор или устранить обрыв проводов.

Если неисправности домофона связаны с поврежденным ключом, лучше купить дубликат. Куда обратиться с этим вопросом? Без сомнений, в фирму, которая устанавливала оборудование и составляла с вами договор на обслуживание. В зависимости от моделей домофонной системы типы ключей могут различаться. Так, брелки для устройств «Визит», отличаются от идентичных приспособлений для техники «Метаком», «Цифрал» и т.д.

Вы должны знать, что делать если не работает домофон и куда звонить, чтобы не решать проблему своими усилиями.

Причины поломок

Если сломался домофон и дверь не открывается из квартиры, можно рассматривать широкий перечень ошибок и предрасполагающих факторов подобных неполадок. Отдельные проблемы решаются своими руками без привлечения специалистов, но иногда приходится заменять весь домофонный комплекс, т.к. он не подлежит ремонту.

Отказ клавиатуры

Домофон может перестать работать из-за проблем с клавиатурой. Несмотря на наличие защитного кожуха и выпирающего козырька, эта деталь часто выходит из строя под воздействием неблагоприятных погодных условий. Наиболее часто клавиатуру поражает повышенная влажность и осадки, в результате которых на кнопках образуется оксидная пленка и влага оказывается внутри контактов, способствуя их окислению. В результате они отказываются срабатывать, поэтому визитер не может набрать номер квартиры, чтобы запросить открытие двери.

Куда обращаться если нет ответа от абонентского устройства? В большинстве случаев неполадки возникают после продолжительного использования оборудования. Если система на гарантии, ее отремонтируют бесплатно. Но если произошло повреждение наружного блока, за монтаж новой панели потребуется заплатить.

Условия гарантийного обслуживания прописаны в договоре, который составлялся с обслуживающей фирмой. Там указаны все пункты и требования двух сторон.

Не работает электронный ключ

В большинстве случаев для открытия двери используется электронный ключ формата «Touch Memory», который выполнен в виде металлической таблетки в пластиковом корпусе. С его помощью можно разблокировать замок на подъездной двери и получить доступ в помещение без звонка в квартиру. Для считывания кодовой комбинации потребуется приложить изделие к круглой площадке считывающего устройства.

Скрин: ключ со временем может размагнититься, нужно делать новый

К распространенным неполадкам относят отсутствие реакции считывателя на приставленный ключ. В большинстве случаев компонент окисляется и его приходится чистить с помощью мелкой наждачной бумаги. Если замок не срабатывает от одного ключа, при этом другие свободно открывают дверь, значит дело в таблетке. По умолчанию поставщики домофонных систем включают это устройство в комплект переговорных устройств, поэтому можно запросить дубликат у официальных дилеров.

В отдельных домофонных системах считыватель выполнен в виде пластмассового диска, к которому подносится брелок. Подобные модификации отличаются меньшей антивандальной защитой, а если площадка выходит из строя, его придется заменить. Ремонт считывающей панели невозможен.

Нет аудио связи

Проблемы с аудио сигналом проявляются следующим образом:

1. Отсутствует дуплексная связь (между визитером и абонентом).
2. Со стороны квартиры не слышен голос посетителя.
3. Визитер не может услышать хозяев.

Если связь отсутствует с двумя участниками разговора, возможно повредился какой-либо коммутатор или оборвался аудио-провод, проложенный от блока вызова. Если в одной квартире не слышно посетителя, а в других проблемы отсутствуют, значит сломалась абонентская трубка.

Бывают случаи, когда во всех квартирах присутствует стабильная слышимость, но ее качество достаточно низкое. Процесс переговоров между абонентом и визитером осуществляется с помощью микрофона и динамика, которые есть и на трубке в квартире, и на улице на блоке вызова. Во втором случае компоненты защищены металлической решеткой, на которой могут накапливаться атмосферные осадки, загрязнения и конденсат. Поэтому если звук не отчетливый, вы слышите треск или прочие подобные звуки, позвоните в обслуживающую фирму и сообщите о проблемах.

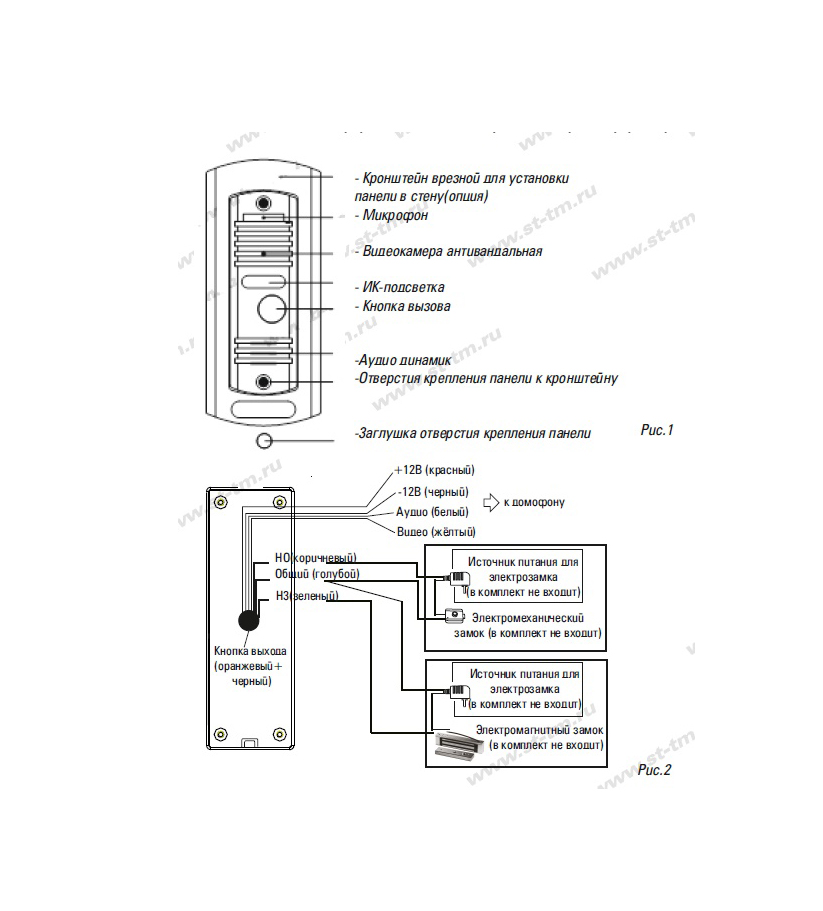

Электронный замок не срабатывает

На многопользовательских домофонах присутствуют электронные замки, выполненные в виде мощного электромагнита и пластины-якоря. Если на обмотке оказывается питающее напряжение, магнитное поле фиксирует дверь в закрытом положении. Но достаточно нажать на соответствующую клавишу абонентского устройства, напряжение снимется, и визитер сможет получить доступ в подъезд.

Во время нажатия на клавишу «Открыть» на абонентском устройстве напряжение линии «Аудио» поднимается с 4,5 вольт до 11,5 вольт. Такое напряжение запускает срабатывание реле, которое на несколько секунд деактивирует напряжение с электромагнитной обмотки. Если трубка отказывается открывать замок, возможно была повреждена ее клавиша.

 Ремонт домофона — видео

Дверь не примагничивается

Если магнит на двери плохо примагничивает конструкцию, следует рассмотреть такие варианты развития событий для разных типов замков:

1. Электромагнитный. Во время отключения электропитания замок перестает работать. Когда напряжение возобновляется, блокировка снова активируется. Однако такие замки отличаются долговечностью и практичностью, поэтому они используются намного чаще, чем электромеханические аналоги.
2. Электромеханический. В механизме имеются трущиеся элементы, которые способствуют его быстрому «износу». При таких обстоятельствах деталь придется поменять. Кроме того, замки изнашиваются на фоне погодных и механических воздействий. Обнаружив неполадки, сразу позвоните мастеру.

Сломался интегрированный индивидуальный домофон

Некоторые владельцы квартир в многоэтажных домах устанавливают на дверях в квартиры индивидуальные домофонные системы, которые совместимы с общим защитным комплексом. В подобных устройствах отсутствует цифровая вызывная панель, а вместо нее используется компактный блок со считывающим устройством и вызывной кнопкой. Если вы столкнулись с такой проблемой, как неполадка домофона в квартире, то для определения поломок достаточно обладать простейшими навыками электротехники. Также потребуется подготовить примитивный мультиметр и знать, как им пользоваться.

Такой измеряющий прибор позволит оценить напряжение питания, найти обрыв цепи или точку короткого замыкания. При отсутствии опыта лучше привлечь профессионального мастера.

Неисправности абонентской трубки

Если блок вызова находится в распоряжении всех людей, пришедших к дому, то абонентское устройство является индивидуальным средством для связи жильцов квартиры с посетителем. Переговорные приборы обладают практически идентичной конструкцией, за исключением отдельных элементов. В абонентском компоненте есть микрофон, динамик и печатная плата с дискретными деталями. В отдельных устройствах плата расположена не в корпусе трубки, а в специальной подставке. Также УПК может включать переключатель и кнопку. Если из строя вышла трубка домофона, то возможно это связано с повреждением одного из перечисленных элементов.

Возможные причины неисправностей трубки и способы ремонта

Если домофон отказывается открывать дверь только в одной квартире, скорее всего случилась поломка абонентского устройства – трубки. Существуют разные причины повреждений, включая:

1. Дефект кнопки открытия.
2. Отсутствие звука.
3. Не срабатывание клавиши открытия.

Сломался или западает язычок

Если не решить неполадку, то вызов будет постоянным, поэтому открытие двери окажется невозможным. Для устранения сбоев используют разогретый гвоздь или паяльник:

1. Для начала нужно вынуть язычок и поднять его до упора в скобу, а после этого расшатать.
2. Пластмассовые кусочки по краям язычка нужно убрать с помощью ножа или наждачной бумаги.
3. Разогретый инструмент нужно поставить в 1 мм от скобы и держать до 10 секунд, а дальше надавить тыльной стороной отвертки.
4. Остается проверить результат. Если все сделано правильно, язычок будет двигаться свободно.

Отсутствует звук

Если в абонентском устройстве отсутствует звук, либо пользователи сталкиваются с сильными помехами, возможно это связано с неправильной коммутацией оборудования. Также сбои происходят при неправильной работе контроллера. Если жалобы поступают и со стороны соседей, следует вызвать специалиста. Он проведет проверку системы и коммутационных элементов.

Повторное нажатие для открытия двери

Если для открытия замка приходится повторно нажимать на кнопку, возможно случилось повреждение микропереключателя. Прибор находится на электронной плате под клавишей открытия двери. В ходе эксплуатации компонент изнашивается, поэтому собственник жилья не может отпереть замковый механизм.

Первый симптом некорректной работы микропереключателя – возникший в динамике треск. В течение некоторого времени переключатель будет сохранять работоспособность, но открыть дверь с первого раза будет проблематично. Потребуется выполнить несколько нажатий.

Для устранения поломок следует заменить этот компонент, т.к. он не подлежит восстановлению. Стоимость микропереключателя достаточно низкая.

Если не работает домофон в квартире – куда обратиться?

Столкнувшись со сбоями в работе домофонного оборудования, нужно знать, куда обращаться для получения помощи. Многие пользователи решаются на самостоятельное обслуживание системы, но поскольку домофон является сложным техническим устройством, провести такие манипуляции достаточно проблематично.

При обнаружении неполадок, следует сразу обратиться за профессиональной помощью, чтобы не усугубить проблему. Представители соответствующих служб обладают достаточным опытом и навыками для идентификации неполадок и их устранения. Затраты на ремонт определяются сложностями поломки, моделью и типом оборудования.

Обслуживание домофонов

В большинстве случаев домофоны устанавливает ЖЭК, после чего с клиентами составляется договор об обслуживании. Услуги ежемесячной оплаты стоят недорого и согласованы в документе.

Компания обязывается решать такие неполадки, как замена клавиатуры, обслуживание блока питания, решение проблем с коммутацией и т.д. Если домофон внезапно перестал работать, нужно позвонить мастеру и сообщить о сбоях.

В комплекс гарантийных мероприятий не входит ремонт:

1. Абонентских устройств.
2. Электронных ключей.
3. Дверных полотен.

Кто должен ремонтировать и за чей счет

В случае потери или повреждения ключа, за изготовление дубликатов будете платить вы. Если из строя вышла трубка или вызывной блок, следует связаться со специалистом и вызвать его для решения неисправностей.

Особенности замены старого домофона на новый

Из-за ряда факторов, домофонные системы могут выходить из строя. Если это случилось без вашего участия, лучше связаться с компанией, обслуживающей оборудование в вашем доме. При незначительных поломках допускается вариант самостоятельного ремонта.

Не работает домофон: что делать, причины отключения

В городах практически все многоквартирные дома обеспечены домофонными системами. Они позволяют обезопасить жителей подъездов от нежелательных гостей и помогают поддерживать порядок в доме. Как и любая другая техника, домофонные системы нередко выходят из строя. Многих интересует, почему не работает домофон, как его починить, и куда следует обращаться в этом случае.

Что делать, если не работает ключ

Случаются ситуации, когда владелец не может открыть дверь в подъезд своим ключом, и сразу же решает, что неисправен сам ключ. В большинстве случает это так. Но дело может быть в намагничивании самого замка. При разрывании цепи остается небольшой заряд, который оседает на металлической пластине двери и не дает ее открыть. Чтобы узнать, в чем же причина, нужно проверить другой ключ. Если он исправен и открывает замок, дело в поломке собственного ключа.

Если же дверь не открылась и другим ключом, причина в замке. Необходимо отключить домофон от питания, подождать 2-3 минуты, и подключить питание заново. За это время дверь размагнитится и начнет работать исправно. Во избежание подобной ситуации можно наклеить полоску обыкновенного скотча на линию соприкосновения дверей.

По каким причинам происходит отключение

Отключение домофонных систем производят коммунальщики, обслуживающие дом. Причин для этого несколько. Одна из них — несвоевременная оплата услуг. Обязательно нужно хранить все квитанции и чеки об оплате, потому что они помогают решить проблему в спорных ситуациях. Отключение происходит без ведома пользователя, набором специальной комбинации на панели домофонной системы. После этого отключенный пользователь не сможет открывать дверь из квартиры, и никто не сможет ему дозвониться.

Абонентов часто интересует, как подключить домофон, если его отключили за неуплату. Подключиться обратно можно самостоятельно, если знакома специальная комбинация. Но лучше обратиться в управляющую компанию, уточнить, по какой причине произошло отключение, и договориться о возобновлении услуг.

Реже происходит отключение домофона в сервисных целях — для ремонта или плановой диагностики. В этой ситуации жильцов должны известить заранее.

Почему не работает домофон

Практика показывает, чем сложнее устройство электронного замка и чем больше пользователей в подъезде, тем чаще аппарат выходит из строя. Существует множество типичных поломок домофона, с которыми сталкиваются жильцы. Чаще всего они связаны с проблемами в проведении сигнала. Это может быть обрыв линии или нарушение коммуникации между платами устройства. Может отходить шлейф контактов, что повлияет на громкость в переговорном устройстве. Такие поломки являются типичными и легко устраняются обслуживающей компанией.

Если сложности и проблемы выражаются неисправностью какой-либо отдельной функции, то обнаружить причину поломки будет сложнее. Рекомендуется обратиться в управляющую компанию, так как самостоятельное вмешательство может негативно сказаться на дальнейшей работе устройства.

Поиск, определение и способы устранения неисправностей на домофонной трубке ТКП-12М.

Иногда пользователи самостоятельно выключают трубку на время, а потом забывают вернуть в активное состояние. Например, потому что ночью звонят в домофон подростки и хулиганы. Поэтому если домофон не работает, рекомендуется проверить активность аппарата в квартире.

Не проходит вызов в квартиру

Часто владельцы квартир жалуются на ситуацию, когда домофон включен, но не звонит в квартиру. Наиболее вероятная причина кроется в нарушении электрического сигнала. Для устранения причины нужно проверить, нет ли разрыва проводов, и все ли они плотно подсоединены. Вторая причина — нарушение сообщения плат. В этой ситуации лучше обратиться в обслуживающую компанию, чтобы они произвели ремонт.

При нажатии кнопки двери открываются, пропадает связь

Проблема, при которой входящий звонок поступает в квартиру, но не срабатывает кнопка открытия двери, возникает из-за изношенности оборудования, установленного непосредственно в квартире. Решение простое: требуется замена кнопки переговорного устройства или трубки целиком. Перед тем как менять компоненты домофона, убедитесь, что подобная проблема не возникает у соседей. Если двери не открываются во всем подъезде или нескольких квартирах, то дело может быть в контроллере. Решение требует вызова мастера, который осмотрит систему и выявит неисправность.

Поднятие трубки сопровождается сбросом вызова

В рабочем режиме сброс вывоза происходит, когда трубка домофона вешается без открытия дверного замка. Если сброс происходит во время ответа на звонок, неисправен рычаг (переключатель), на который кладется трубка. Решается проблема заменой детали.

Набор абонента не осуществляется

С улицы номер набирается, но вызов не идет — выскакивает ошибка. Чаще всего проблема возникает сразу после установки системы и свидетельствует о том, что мастер перепутал полярность соединения. Для возобновления работы домофона нужно найти провод, отвечающий за связь панели набора и трубки в квартирах. Рекомендуется обратиться к мастеру, так как корректная настройка и ремонт входит в ежемесячную плату за обслуживание домофонных систем.

При разговоре динамики не могут звучать должным образом

Проблемы со звуком в домофонах часто связаны с поломкой микрофона или самих динамиков. Реже причина кроется в отхождении контактов. Для проверки рекомендуется подергать трубку с проводом, если звучание улучшилось хотя бы на пару секунд, нужно подтянуть клеммы. Если нет, тогда требуется замена динамика с микрофоном или трубки целиком.

В случае, когда звука совсем нет, есть вероятность того, что регулятор настроен неправильно, или же нарушены коммуникации во всей сети, и без мастера здесь не обойтись.

Типовые вопросы

В большинстве случаев для починки системы требуется присутствие специалиста, но ряд поломок можно попробовать исправить самостоятельно. Для этого важно определить, цифровой или координатный домофон расположен в доме, кто производитель и какие коды доступа нужно использовать.

Какой домофон установлен по адресу

При появлении поломок перед жильцами встает вопрос, как узнать в подъезде марку установленного аппарата. Это несложная задача. Есть несколько способов уточнить контакты фирмы, которая установила домофон. Первый — позвонить в управляющую компанию (УК). Скорее всего, организации взаимосвязаны, и данные по домофону у них есть. Второй — посмотреть контакты компании в ежемесячной платежке. Третий — посмотреть на табличку, расположенную рядом с домофоном. На ней указывается название компании, адрес и телефон, по которому можно связаться с оператором или вызвать мастера.

Вся информация о марке и модели установленного домофона, а также контактные данные фирмы указаны в договоре о предоставлении услуг.

Как узнать, включен ли домофон, трубка

На трубке домофона в квартире есть небольшой переключатель, которым регулируется режим активности устройства. На стандартных аппаратах положение, при котором устройство активно, обозначается кружочком.

Кто должен ремонтировать домофон в квартире

Условия обслуживания домофонов зависят от того, кто устанавливал систему. Если жильцы дома сделали это сами, то и все расходы на ремонт они оплачивают самостоятельно. В ситуации, когда устройство устанавливает управляющая компания и взимает с жильцов ежемесячную плату, то и ремонтом должна заниматься УК. По договору в перечень ремонтных работ, которые осуществляет управляющая компания, входит:

• профилактический осмотр;
• замена устаревших и вышедших из строя запчастей;
• неисправности линии коммуникации.

За замену или изготовление дополнительного ключа, а также ремонт трубки в квартирах придется платить отдельно.

Как самому подключить домофон, если отключили за неуплату

Отключить домофон может обслуживающая компания за неуплату путем набора специального кода на внешнем устройстве. Если знать марку и модель установленной системы, подключиться можно самостоятельно.

Например, для подключения домофона Vizit, необходимо открыть блок управления домофонной системой, где находится плата. Скручиваете крышку корпуса, находите перемычку WORK/PRG и переводите ее в положение PRG. Спускаетесь к домофону и набираете следующую комбинацию: #999-1-8-??#1*, где ?? — это номер квартиры.

После манипуляции переводите переключатель в блоке в состояние WORK и закрываете плату и блок. Для домофонов других марок комбинация может быть другой.

Как отключают домофон за неуплату

Если у абонента образовалась задолженность, сотрудники коммунальных служб блокируют связь между внешним домофоном и трубкой в квартире. Т. е. ключом дверь по-прежнему будет открываться, а открыть входную группу из квартиры будет невозможно. Для этого коммунальщикам не нужно извещать пользователя, не требуется иметь доступ к квартире. Достаточно иметь административный ключ, знать код отключения и номер квартиры должника.

ремонт домофона

Бывают ситуации, когда пользователей блокируют по ошибке. Для разблокировки необходимо обратиться в обслуживающую компанию и выяснить причину, принести все чеки об оплате и решить вопрос.

Что делать в рамках закона при отключении домофона

Для начала необходимо убедиться, что вина в незаконных действиях лежит на управляющей компании, а не жильцах. Если выявлен факт неправомерных действий УК в отношении абонентов, можно обратиться с заявлением в надзорные органы. К ним относятся:

• организация по защите прав потребителей;
• Роспотребнадзор;
• районная прокуратура.

Заявление пишется коротко, без лишней воды, излагаются главные факты и действия. Если обращение в органы ничего не дало, можно подать иск в суд. Но это уже крайняя мера, к которой редко прибегают. Чаще всего проблема решается при обращении в обслуживающую компанию./

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поиск и устранение неисправностей системы внутренней связи Pacific Electronics

Устранение неисправностей Система внутренней связи Pacific Electronics

Вся система обесточена
Проверьте наличие напряжения 16 В переменного тока на вторичной обмотке трансформатора и 120 В переменного тока на первичной обмотке трансформатора. Если светодиод горит, проверьте внешнюю проводку и выполните прямую проверку с помощью одной из квартирных станций, чтобы исключить полевую проводку.

No Talk
Проверьте проводку к клеммам C и T, а также проверьте проводку к динамику вызывной панели на замыкание или обрыв. Станция Suite может быть протестирована с другим работающим устройством.

Нет прослушивания
Проверьте проводку к клеммам C и PT или короткое замыкание между клеммами C и T. Проверьте, не замкнута ли проводка к динамику вызывной панели или нет. Станция Suite может быть протестирована с другим работающим устройством.

Дверца не работает
Проверьте проводку, ведущую к дверному замку, на короткое замыкание и обрыв или неисправность дверного замка. Убедитесь, что шунты правильно настроены для типа открывания двери и что соединения с соответствующим выходом выполнены. Проверьте проводку к клеммам C и D или PDR и SC (в зависимости от типа станции).

Нет сигнала вызова
Проверьте проводку к клемме B или BW к вызывной панели, соответствующим кнопкам вызова вызывной панели и терминалу SIG станции люкс. Станция Suite может быть протестирована с другим работающим устройством.

Чрезмерный фон или искажение
Проверьте, не проложены ли провода слишком близко к электропроводке или электрическим устройствам; усилитель установлен слишком близко к трансформаторам или другим электрическим устройствам; витая пара не используется по назначению; или громкость голоса усилителя установлена ​​слишком высокой.

Радиопомехи
Соедините клемму G усилителя с заземлением. Примечание: Это соединение не показано на схеме подключения, так как его добавление не всегда улучшает ситуацию. Если проблема не устранена, обратитесь к представителю завода или сервисной службы.

Колебания (обратная связь или вой)
Уменьшайте громкость голоса, пока не исчезнут колебания. Проверьте громкоговоритель вызывной панели на 45 Ом.

Поток сигналов и теория работы усилителя AF1000 и системы внутренней связи
В следующем примере описывается многоквартирная система внутренней связи, использующая AF1000 в сочетании с 4-проводным абонентским терминалом. См. также Рисунок 5 на стр. 8.

Кнопка вызова
Нажатие кнопки вызова станции на входной панели направляет сигнал вызова с терминала B или BW на AF1000 на терминал SIG (тональный вход) на соответствующем Станция Люкс. Затем этот сигнал проходит через динамик и возвращается в AF1000 через разъем C (общий аудиосигнал). Если используется трель и функция сигнала входа активна, сигнал также будет слышен через динамик вызывной панели при нажатии кнопки вызова.

Кнопка разговора
Нажатие кнопки разговора на станции люкс подключает внутренний динамик станции люкс к клеммам C и T AF1000, который служит аудиовходом для усилителя. Затем звук усиливается и отправляется на разъемы SC и S, которые подключены к динамику вызывной панели (режим динамика).

Кнопка прослушивания
При нажатии кнопки прослушивания на станции Suite внутренний динамик станции Suite подключается к клеммам C и PT (4W) усилителя AF1000, который служит аудиовыходом усилителя. Это позволяет абонентской станции принимать усиленный звук, принимаемый усилителем на клеммы SC и S от динамика вызывной панели (режим микрофона).

Дверная кнопка
Нажатие дверной кнопки на абонентской станции создает замыкание между терминалами C и D на AF1000. Это состояние воспринимается усилителем и вызывает активацию открывания двери. Это состояние также вызывается замыканием клемм 1 и E, как это обычно делается почтовым замком.

Поиск и устранение неисправностей системы внутренней связи Tektone

Поиск и устранение неисправностей системы внутренней связи Tektone

Вся система отключена
Если светодиод питания не горит, проверьте наличие 16 В переменного тока на вторичной обмотке трансформатора и 120 В переменного тока на первичной обмотке трансформатора. Если светодиод горит, проверьте внешнюю проводку и выполните прямую проверку с помощью одной из квартирных станций, чтобы исключить полевую проводку.

No Talk
Проверьте проводку к клеммам 1 и 2, а также проверьте, не замкнута ли проводка к динамику вызывной панели или нет. Станция Suite может быть протестирована с другим работающим устройством.

Нет прослушивания
Проверьте проводку к клеммам 1 и 3 или короткое замыкание между клеммами 1 и 2. Убедитесь, что проводка к динамику вызывной панели не закорочена или не разорвана. Станция Suite может быть протестирована с другим работающим устройством.

Дверца не работает
Проверьте электропроводку, ведущую к дверному замку, на предмет короткого замыкания и обрыва или неисправности дверного замка. Убедитесь, что шунты правильно настроены для типа открывания двери и что соединения с соответствующим выходом выполнены. Проверьте проводку к клеммам 2 и 3 или 1 и E (в зависимости от типа станции).

Нет гудка вызова
Проверьте проводку к терминалу Z или ZW к вызывной панели, соответствующим кнопкам вызова вызывной панели и терминалу X абонентской станции. Станция Suite может быть протестирована с другим работающим устройством. Чрезмерный фон или искажение Проверьте, не проложена ли проводка слишком близко к электропроводке или электрическим устройствам; усилитель установлен слишком близко к трансформаторам или другим электрическим устройствам; витая пара не используется по назначению; или громкость голоса усилителя установлена ​​слишком высокой.

Радиопомехи
Соедините клемму G усилителя с заземлением. Примечание: Это соединение не показано на схеме подключения, так как его добавление не всегда улучшает ситуацию. Если проблема не устранена, обратитесь к представителю завода или сервисной службы.

Колебания (обратная связь или вой)
Уменьшайте громкость голоса, пока не исчезнут колебания. Если колебание прекращается, когда провод сигнала вызова отсоединяется от ZW, установите входной сигнал (SW3) в положение OFF (левый).

Поток сигналов и принципы работы усилителя PK543A и системы внутренней связи
В следующем примере описывается многоквартирная система внутренней связи, использующая PK543A в сочетании с 4-проводным абонентским терминалом. См. также Рисунок 5 на стр. 8.

Кнопка вызова
Нажатие кнопки вызова станции на вызывной панели направляет сигнал вызова с разъема Z или ZW на PK543A на разъем X (тональный вход) на соответствующем Станция Люкс.
