Схема подключения домофона, что необходимо знать?

Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

Домофоны – это полезное приспособление, которое сегодня можно встретить на дверях общественных организаций, подъездов, магазинов и офисов. Что же собой представляет домофон, и как осуществляется подключение устройства?

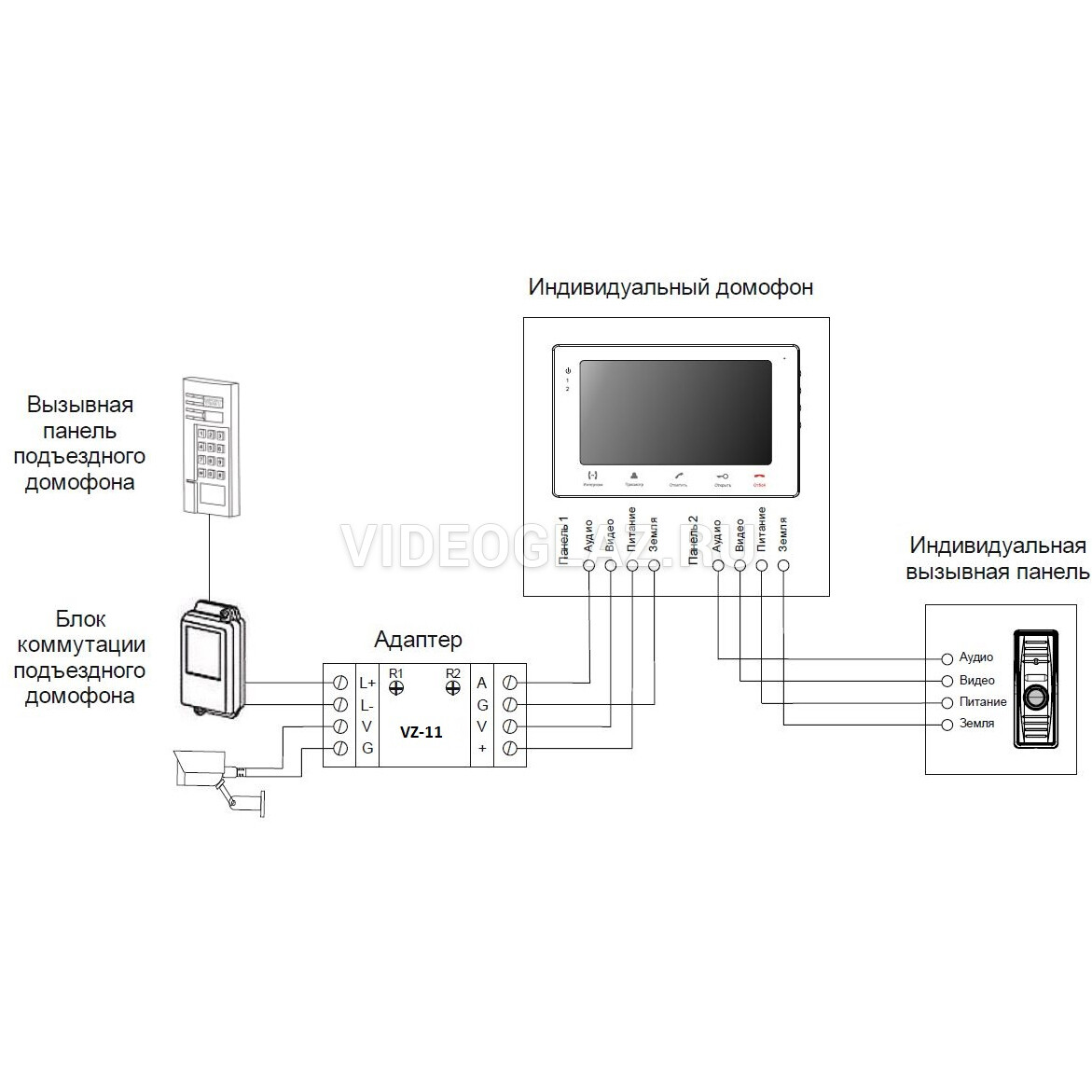

схема подключения домофона:

Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

Составляющие механизма и его разновидности по способу подключения

Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

В комплектацию устройства в обязательном порядке входят следующие детали:

Внешняя вызывная панель – она монтируется на двери помещения. На панели можно увидеть кнопки для набора номера квартиры, специальное отверстие для магнитного ключа, а также динамик. Схема подключения домофона обязательно должна быть изучена пользователем перед тем, как приобретать устройство. Лучше всего приобретать антивандаьные устройства – они не подвержены негативному влиянию атмосферных осадков, не подвержены поломкам в результате физического воздействия.
Внутренняя вызывная панель – на не может быть расположен цветной либо черно-белый монитор, а в случае аудиодомофона – трубку. Обязательно должна присутствовать кнопка отпора – с ее помощью пользователь открывает двери гостям. Также на внутреннем блоке можно увидеть динамик – благодаря нему можно осуществлять общение с посетителем.
Магнитные ключи. Их кодируют специальные компании, которые занимаются монтажом устройства. Такой ключ должен иметь каждый человек, который имеет доступ в помещение.

Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

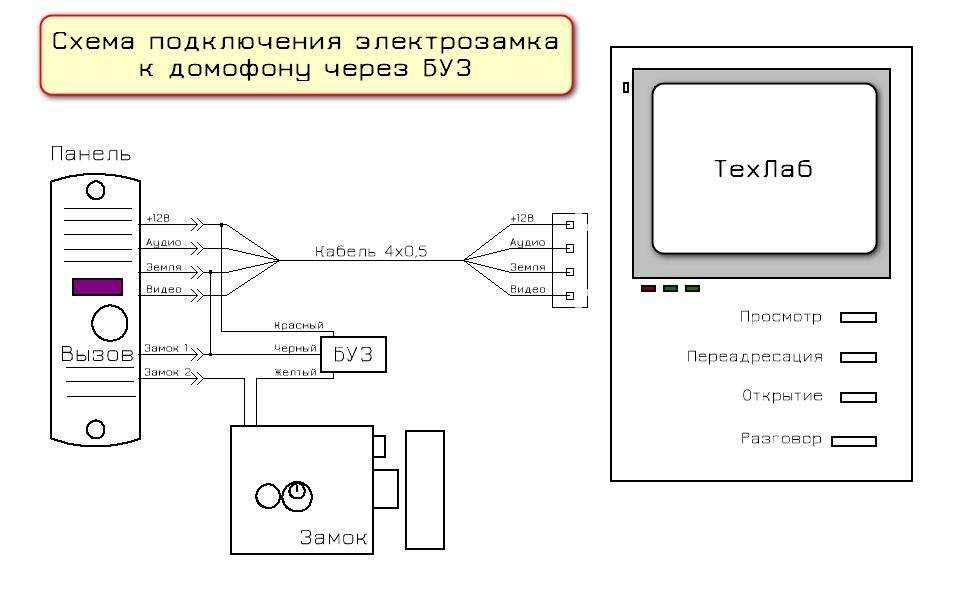

Схема подключения замка домофона – это сложная система, которую должензнать каждый специалист, для того, чтобы выполнить работу корректно и обеспечить должную работу устройства.

По принципу подключения все домофоны можно распределить на проводные и беспроводные. Проводные домофоны более надежны и имеют меньшую стоимость. Для их работы нет необходимости настраивать программное обеспечение, но требуется регулярный технический осмотр кабелей – они имеют свойство со временем рассыпаться или ломаться.

Беспроводные механизмы имеют большую стоимость и могут быть подвережены помехам – поэтому их не очень удобно монтировать на двери помещений, где ежедневно циркулирует большое количество людей.

Домофона подъездного схема подключения ничем не отличается от офисных устройств. Разница лишь в количестве пользователей – поэтому на монтаж потребуется затрать больше времени и усилий.Вы можете заказать монтаж домофона в нашей компании по тел +7 (913) 539 98 85

Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

Подключение домофона: что необходимо знать пользователю?

Перед тем, как приобретать механизм, необходимо определиться в его подлинности. Внимательно изучите инструкцию и сверьте наличие описанных составляющих в техническом паспорте и на деле. Сегодня многие стремятся заработать, выдавая себя за известные фирмы и экономя на комплектации продукта, в результате чего пользователь получает некачественный товар. Схема подключения панели домофона заключается в выполнении следующих этапов:

Мастер осуществляет прокладку проводов.
Далее производится монтаж наружного и внутренних блоков.
В завершение работы необходимо осуществить коммутацию проводов – наиболее важный и ответственный момент.

Кроме того, пользователь должен знать, что к домофону в обязательном порядке прилагается специальный магнитный замок, который предотвратит проникновение посторонних людей на территорию. Помимо этого, мастера обычно меняют двери, устанавливают дверные доводчики – для того, чтобы устройство работало максимально эффективно.
Схема подключения домофона Commax ничем не отличается от принципа работы домофонов других фирм. Задача пользователя – найти грамотных и ответственных специалистов, которые смогут в быстрые сроки монтировать механизм на дверное полотно.

Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

6.3. Добавление домофона

Для создания нового домофона в системе необходимо нажать на кнопку Добавить, выбрать пункт Устройство и затем Домофон, как представлено на рисунке 6.3.1.

Рисунок 6.3.1 — Добавление домофона

Откроется окно создания домофона (рис. 6.3.2).

Рисунок 6.3.2 – Окно создания домофона

В первую очередь следует выбрать тип устройства (Домофон), указать его название и расположение.

Расположение устройства определяет, в какие квартиры с него можно позвонить в соответствии со структурой дома.

Если перед добавлением домофона воспользоваться панелью навигации (в левой части окна) и выбрать там объект, где будет располагаться вызывная панель, то нужный адрес автоматически появится в окне создания домофона. Работа с панелью навигации представлена на рис. 6. 3.3.

Рисунок 6.3.3 – Выбор адреса домофона в дереве навигации

Затем нужно выбрать из списка модель устройства и заполнить соответствующие ей поля (набор полей настройки зависит от заданной модели).  Все поля, доступные после выбора модели устройства, обязательны для заполнения!

Узнать UUID устройства можно с помощью ПО «Rubetek-conf», доступного на официальном сайте компании “Rubetek”. Серийный номер указан в паспорте и на этикетках упаковки или корпуса устройства. Для некоторых моделей домофонов требуется заполнить поля «Username» и «Пароль» – это данные для входа в веб-интерфейс устройства, которые приведены в руководстве по эксплуатации конкретной панели.

Также при наличии доступа в веб-интерфейс панели можно посмотреть эти параметры там (раздел «Информация об устройстве»).

Чтобы узнать IP-адрес конкретной вызывной панели, нужно ввести на клавиатуре панели сервисный код для входа в главное меню. На дисплее откроется меню настроек; управление пунктами меню производится с помощью ввода с клавиатуры номера, указанного в начале каждого пункта. Красная кнопка сброса вызова используется для команды «Назад».

Выберите следующие пункты: Сетевые настройки -> Настройки IP -> IP—адрес. Также при наличии доступа к роутеру, распределяющему IP-адреса, можно посмотреть адрес в его настройках.

Далее нужно выбрать тип ключей для панели и их профиль шифрования. Ключи могут быть зашифрованными или без шифрования, выбор этих настроек зависит от типа ключей, имеющихся в распоряжении УК.

В поле «Номера консъержа» следует ввести идентификатор помещения, по которому можно позвонить консъержу с помощью соответствующей кнопки на вызывной панели.

Кроме этого, в окне создания домофона необходимо добавить двери/замки, которыми управляет устройство. Для добавления двери или замка в разделе «Двери» (справа) нужно нажать кнопку Добавить дверь. В открывшемся окне требуется указать название, индекс реле двери и ее расположение (рис. 6.3.4).

Рисунок 6.3.4 – Окно добавления двери

Расположение (адрес) двери определяет, какие пользователи смогут управлять ею через мобильное приложение (например, доступ к подъездной двери предоставляется только жильцам этого подъезда). К домофону можно добавить как дверь, находящуюся непосредственно в месте установки домофона, так и двери, располагающиеся в дочерних объектах. Например, при привязке двери к этажному домофону располагаться она может как непосредственно у домофона, так и в коридорах данного этажа. В вызывной панели находятся три реле, каждое из которых может быть назначено для контроля отдельной двери. Для этого в параметрах каждой двери указывается индекс (порядковый номер) реле.

Также с помощью маркеров устанавливаются дополнительные настройки для управления дверью:

1. Внутренний считыватель — открытие двери при срабатывании внутреннего (встроенного) считывателя вызывной панели.
2. Внешний считыватель — открытие двери при срабатывании внешнего (дополнительного) считывателя, который может быть установлен в любом месте независимо от расположения панели.
3. Инверсия реле — работа реле в инверсном режиме. Есть возможность настраивать режимы работы каждого реле с помощью веб-интерфейса.
4. Не показывать жителям — скрытие двери для жителей.

После нажатия кнопки «Добавить» новая дверь появится в списке справа. Для редактирования параметров или дополнительной настройки уже имеющейся двери необходимо нажать на знак возле нужной двери и в меню выбрать пункт «Редактировать». Окно редактирования двери идентично окну добавления двери.

Если дверь не находится на пути следования жителя и не отображается в списке его дверей, но нужна пользователю (например, для доступа к техническим помещениям), добавить доступ к ней также возможно с помощью отдельных правил. В них указывается, собственники каких объектов имеют доступ к данной двери. Для перехода к окну настроек доступа (рис. 6.3.5) необходимо нажать на знак возле соответствующей двери и в меню выбрать пункт Доступы.

Рисунок 6.3.5 – Окно управления доступом к двери

Для добавления правила нужно нажать кнопку Добавить правило (если еще не задано ни одного правила) или кнопку (если правила уже установлены).

В правиле указывается адрес, тип и диапазон помещений, собственникам которых предоставляется доступ к данной двери. После установки всех правил доступа нажмите кнопку Сохранить (рис. 6.3.6).

Рисунок 6.3.6 – Редактирование правила доступа к двери

ВАЖНО! Установленные правила доступа не отменяют основного правила о доступе к дверям/замкам на пути следования.

После заполнения всех полей и добавления хотя бы одной двери следует нажать кнопку Сохранить в окне создания домофона. После этого в правом верхнем углу появится надпись «Домофон настраивается».

Также необходимо загрузить часть настроек с помощью общей конфигурации. Конфигурация – это набор настроек и параметров, позволяющих обеспечивать работу домофонии в конкретном доме или районе (план вызовов, идентификаторы квартир, данные для соединения с SIP-сервером и тд).

Чтобы загрузить общую конфигурацию, нужно перейти в раздел “Домофония” и найти добавленный домофон. Для этого можно выбрать объект, в котором установлен этот домофон (слева), или ввести его параметры в поля поиска в верхней части окна (рис. 6.3.7).

Рисунок 6.3.7 – Поиск в списке домофонов

В списке найти строку с добавленным домофоном и выделить щелчком мыши. Справа развернется панель параметров домофона, где требуется нажать на кнопку и выбрать пункт Загрузить конфигурацию (рис. 6.3.8).

Рисунок 6.3.8 – Загрузка конфигурации панели

После этого в правом верхнем углу появится сообщение «Отправлен запрос на конфигурацию», и она загрузится в течении нескольких минут.

Последним этапом следует синхронизировать данные ключей, закрепленных за собственностями по адресу домофона. Для этого нужно снова нажать кнопку  и выбрать пункт «Синхронизация ключей». В правом верхнем углу появится надпись о том, что запрос на синхронизацию отправлен.

После успешного подключения домофона и загрузки конфигурации в столбце «Статус» появится зеленая надпись «Онлайн», а в столбце «Настройки» — надпись «Успешно». Также после завершения синхронизации ключей в столбце «Ключи» обновятся данные о том, сколько ключей из общего количества успешно синхронизированы.

Кроме домофона, по тому же алгоритму можно добавить контроллер СКУД. Для этого в окне создания домофона в качестве типа устройства следует выбрать «СКУД контроллер» и заполнить соответствующие поля (рис. 6.3.9).

Рисунок 6.3.9 – Добавление контроллера СКУД

Для этого устройства все поля, появившиеся после выбора модели, являются обязательными для заполнения. Остальная последовательность аналогична процессу добавления вызывной панели.

Проводные и беспроводные коммерческие системы внутренней связи

: что лучше?

по Jeff Granger | Коммерческая система внутренней связи

Системы внутренней связи — это самый простой способ обеспечить доступ к собственности для доставки и посетителей в коммерческих зданиях. Если у вас уже есть коммерческая система внутренней связи, но вам нужно ее обновить, или вы хотите установить новую систему внутренней связи, вам предстоит сделать важный выбор: выбрать проводную или беспроводную коммерческую систему внутренней связи?

Если вы не уверены, какую систему выбрать, читайте дальше, чтобы узнать о различиях между проводными и беспроводными коммерческими переговорными устройствами и о том, какой из них лучше. Мы также обсудим требования к оборудованию и затраты, связанные с беспроводными системами внутренней связи для зданий.

Этот пост охватывает:

• Что такое беспроводная коммерческая система внутренней связи
• Как работает коммерческая беспроводная внутренняя связь
• Разница между проводным и беспроводным коммерческим домофоном
• Почему беспроводная коммерческая внутренняя связь лучше проводной внутренней связи
• Беспроводные коммерческие системы внутренней связи без встроенного оборудования
• Стоимость беспроводного коммерческого интеркома

Что такое беспроводная коммерческая система внутренней связи?

Беспроводной коммерческий домофон позволяет людям внутри коммерческого здания общаться с посетителями за пределами здания и предоставлять им доступ к собственности с помощью устройств, подключенных по беспроводной сети.

Беспроводные коммерческие переговорные устройства предназначены для коммерческих объектов, таких как офисные здания и промышленные объекты. Они состоят из базовой станции, установленной на входе в здание, и подстанций, установленных по всему зданию. Связь между базовой станцией и каждой подстанцией полностью беспроводная.

Каждая базовая станция и подстанция в системе двусторонней беспроводной связи имеет микрофон и динамик, чтобы посетители и жильцы могли слышать и разговаривать друг с другом. Некоторые домофоны, известные как коммерческие системы видеодомофонии, даже имеют встроенную камеру для видеозвонков.

Как работает беспроводная коммерческая внутренняя связь?

Когда посетитель приходит в коммерческое здание с беспроводной внутренней связью, он использует базовую станцию ​​внутренней связи, чтобы предупредить арендатора, которого он посещает. Посетитель выбирает арендатора из каталога внутренней связи и звонит ему, что побуждает базовую станцию ​​отправить сигнал на нужную подстанцию. Внутри здания арендатор использует подстанцию ​​внутренней связи, чтобы ответить на вызов и предоставить или запретить доступ.

Так как же базовая станция и подстанции взаимодействуют друг с другом, если они физически не связаны? Через радиочастоты, называемые спектром. Беспроводные коммерческие переговорные устройства используют низкочастотные полосы (части спектра) для передачи сигналов.

В чем разница между проводной и беспроводной коммерческой системой внутренней связи?

Различие между проводной и беспроводной коммерческой системой внутренней связи заключается в типе соединения между базовой станцией (на входе) и каждой подстанцией (внутри здания).

• Для беспроводного коммерческого интеркома не требуется проводка между базовой станцией и каждой подстанцией.
• A проводной коммерческий интерком требует ли проводки между базовой станцией и каждой подстанцией.

Важное примечание: Каждая коммерческая система внутренней связи требует проводки — даже для тех переговорных устройств, которые технически являются «беспроводными». Однако для некоторых домофонов требуется больше проводки, чем для других. Как минимум, каждый коммерческий домофон нуждается в проводке для питания и дверного замка. Но есть два других типа проводки, которые могут потребоваться в зависимости от типа выбранной вами системы: интернет-проводка и аппаратная проводка

Посмотрите, как работает ButterflyMX:
