Подключение дверного звонка: инструкция по подключению

Содержание

• 1 Подключение дверного звонка
  • 1.1 Беспроводное подключение
  • 1.2 Проводное подключение

В этой статье вашему вниманию будет представлено подключение дверного звонка в квартире. Технология подключения дверного звонка достаточно проста, но мы решили описать ее более подробно, чтобы у вас не возникало дополнительных вопросов по этому поводу.

Рано или поздно каждый человек сталкивается с подключением или заменой этого устройства. Иногда может возникнуть путаница с проводами. Затем мы расскажем, как подключить дверной звонок в квартире либо доме. В этой инструкции мы предоставили необходимые фото со схемами, которые облегчают процесс монтажа.

На сегодняшний день вы можете встретить дверной звонок с проводами и без них. Мы рассмотри оба варианта подключения.

Беспроводное подключение

Подключить беспроводной звонок достаточно просто. Для этого вам больше не потребуется разбираться в электрических проводах. Чаще всего кнопка и распределительный блок будут работать от батареек. Именно поэтому вам необходимо просто закрепить их на стене. Кнопку звонка вы можете посадить на двухсторонний скотч или пробурить в стене специальное отверстие для ее крепления.

Дверной звонок вы можете поместить на стене или закрепить в шкафу. Некоторые модели могут иметь кнопки, которые работают от батареек. Сам блок вам необходимо подключить в розетку. В этом случае вы не столкнетесь с трудностями в подключении.

Установить кнопку дверного звонка рекомендуется на уровне 1.5 метра от пола. Эта высота считается достаточно комфортной для включения или выключения сигнала.

Проводное подключение

Когда нужно подключить электрический дверной звонок к сети 220 Вольт у многих людей могут возникнуть вопросы. Дверной звонок имеет простую систему работы. На разрыв к кнопке пускается фаза, а ноль будет иметь напрямую к блоку. Эта версия аналогична версии подключения одноклавишного выключателя. Вот схема подключения дверного звонка.

Подключение дверного звонка по этой схеме не займет много времени. Если вы начали жить в новостройке и желаете установить дверной звонок в доме, тогда необходимо придерживаться следующих правил:

1. Необходимо выбрать подходящее место для установки дверного звонка.
2. Нужно отключить вводные автоматы на распределительном щитке.
3. Сделайте отверстие в стене, которое необходимо для прокладки кабеля. Чтобы не наткнуться на другие провода узнайте, как найти провод в стене.
4. От готового отверстия необходимо сделать штробу для прокладки провода.
5. Теперь можете зафиксировать все элементы.
6. Ноль необходимо подключать напрямую к блоку управления.
7. Провод фазы следует подключить к кнопке с фазой дверного звонка.
8. Теперь фазу от дверного звонка можно подключить к соответствующей клемме в распределительной коробке.
9. Если в вашей квартире есть заземление, тогда когда выполняете подключение дверного звонка его нужно заземлить.
10. Необходимо проверить работает ли ваше устройство.

Как видите, подключение дверного звонка состоит из простых этапов, которые может выполнить практически каждый.

Таким образом, вы сможете подключить дверной звонок в квартире своими руками. Иногда вам может потребоваться замена старого дверного звонка. В этом случае технология может немного отличаться. В случаи замены звонка вы увидите, что со стены в квартиру выходит 4 провода. Вам нужно определиться, за что будет отвечать каждый провод. Для определения работоспособности проводов нужно воспользоваться индикатором.

Прозвонив все жилы, вы поймете, что только одна покажет напряжение в 220 Вольт. Другие жилы звониться не будут. Это может означать:

• Фаза от сети 220 Вольт.
• Ноль от сети 220 Вольт.
• Провод, идущий на кнопку.
• Провод, идущий от нее.

Чтобы выполнить подключение дверного звонка сначала необходимо отключить электричество. После этого вам необходимо соединить первый и третий провод. Второй и четвертый провод нужно подключить к основному блоку. После выполнения этого процесса вам необходимо будет проверить, работает ли схема.

Читайте также: правильное подключение водонагревателя.

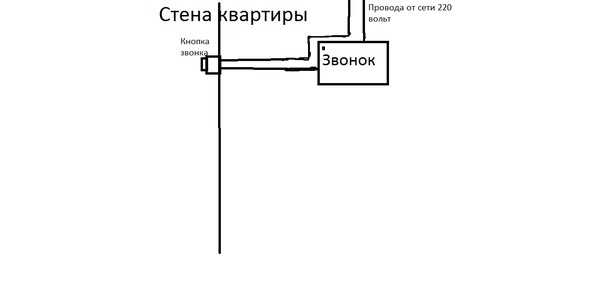

Схема подключения дверного звонка электрического в квартире проводного

Как подключить дверной звонок: схемы

Процесс установки дверного звонка является ответственной работой, к выполнению которой нужно подходить со всей ответственностью. Процедура является электромонтажной процедурой, необходимо строго соблюдать требования.

Для того чтобы выполнить эту работу, используем:

• • силовой кабель;
• • проводной звонок;
• • кнопка.

Провод ШВП

Провод ШВП используется в основном для подключения
к электрической сети бытовых светильников, различной электроаппаратуры, очистителей воздуха, телевизоров, электромеханических устройств. Он предназначен для эксплуатации в цепях переменного тока
промышленной частоты при напряжении не выше 660 В.

Заказать

Как осуществляется работа

Прежде чем подключать, необходимо провести подготовительные работы. Предварительно подготавливаем штробу, в которую протягиваем от распредщита кабель ВВГ-П. Это нужно сделать таким образом, чтобы было достаточно длины на конце кабеля, чтобы выполнить повторное соединение. Затем делается маркировка «Питание звонка».

Необходимо выполнить прокладку кабеля туда, где планируется кнопка непосредственно от респредкоробки. Прежде всего, в штробе, а затем сквозь гильзу в стене. Многие интересуются, на какой высоте должен находиться звонок. Устанавливать его нужно примерно на 1,5 м.

Следующим этапом будет прокладка двухжильного кабеля от распределительной коробки непосредственно к месту, где будет устанавливаться звонок. Здесь делается маркировка «Звонок». После того как эта работа проделана, переходим к щиту, где подключаем питающий кабель:

1. Изоляционная жила белого цвета соединяется со свободной клеммой в автоматическом выключателе.
2. Синюю жилу подключаем к свободной клемме, которая находится на нулевой шине.

Кабель NYA

Кабель NYA Для внутренних подключений в стационарных
коммуникационных энергосистемах, распределительных панелях и щитках часто используется кабель NYA цена которого невысока, а технические характеристики соответствуют требованиям действующих
Правил эксплуатации электроустановок.

Заказать

В распредкоробке также нужно провести определенную работу, соблюдая последовательность действий. Здесь требуется выполнить зачистку с последующей маркировкой жил.

1. На белую жилу кабеля «Питание звонка» маркируется «L».
2. Синяя «Питание звонка» — «N».
3. Белая «Кнопка» — «L».
4. Синяя «Кнопка» — «Звонок».
5. Белая «Звонок» — маркируется «Звонок».
6. Синяя «Звонок» — «N».

Кабель NYMнг-LS

Кабель NYMнг-LS Для подачи электропитания
к установкам и аппаратам класса защиты 1 широко задействуется кабель NYMнг-LS, цена которого немного выше, чем у других изделий этой категории, но эксплуатационные показатели и технические характеристики лучше.
Он рассчитан на рабочее напряжение 300-660 В.

Заказать

Важно понимать, что соединять нужно провода одинакового маркера, применяя пайку, клеммы или сварочный метод. После того как проложили кабели, можно переходить к отделочным работам.

Следующий этап – установка, а также подключение кнопки и звонка. В монтажной коробке нужно зачистить кабель и подключить кнопку, придерживаясь следующей схемы:

1. Белая жила с изоляцией – «1».
2. Синяя – «2».

Затем осуществляем установку кнопки. Демонтируем декоративную рамку, закрепляем на стену звонок, в специальное отверстие протаскиваем кабель, выполняем его зачистку и подключаем, придерживаясь следующей последовательности:

1. Белая жила с изоляцией – это клемма звонка «L».
2. Синяя – клемма звонка «N».

Завершающим этапом будет закрепление в декоративной рамке. После этого можно принимать работу и пользоваться.

Как подключить дверные звонки | Главная Справочники

Автор Herb Kirchhoff

Дверные звонки работают, замыкая электрическую цепь с помощью кнопки дверного звонка, которая издает звук звонка или звонка. Проводка дверного звонка относительно проста по сравнению с домашней проводкой. Проводка дверного звонка также безопаснее, поскольку дверные звонки работают при низком напряжении от 16 до 24 вольт и силе тока менее 1 ампера. Дверные звонки подключены небольшим проводом 18-го калибра.

Подключение дверного звонка

1. Установите трансформатор дверного звонка. Это устройство снижает 120-вольтовый ток в доме до низкого напряжения, необходимого для системы дверного звонка. Установите трансформатор в доступном, но недоступном месте, например, на балке подвала. Большинство трансформаторов крепятся винтами. Подключите 120-вольтовую сторону трансформатора к домашнему току, подключив его к электрической розетке. Для некоторых моделей трансформаторов требуется прямое проводное подключение к домашнему току.

2. Установите дверной звонок или дверной звонок в месте, где люди в доме будут слышать его звук. Большинство звуковых устройств крепятся к внутренней стене комнаты или стене коридора с помощью винтов, ввинченных в стойку. Они крепятся к гипсокартону с помощью болтов с защелкой или распорных анкеров.

3. Отключите трансформатор дверного звонка от источника питания. Подсоедините двухжильный кабель дверного звонка, прикрепив его провода к двум низковольтным клеммным винтам трансформатора дверного звонка. Проложите кабель через стену к звуковому устройству дверного звонка (см. раздел 2). Подсоедините белый провод от трансформатора к земле или к общей винтовой клемме оповещателя. Оставьте красный провод открытым. Зачистите примерно ¾ дюйма изоляции с красного провода с помощью инструмента для зачистки проводов.

4. Возьмите еще один отрезок двухжильного кабеля. Снимите ¾ дюйма изоляции с красного провода новой секции, скрутите вместе его оголенный конец и оголенный конец красного провода от трансформатора и закрепите их проволочной гайкой. Подсоедините белый провод нового отрезка кабеля к оставшейся соединительной винтовой клемме оповещателя. Протяните новый участок кабеля к тому месту на дверной раме, где будет находиться дверной звонок.

5. Подсоедините каждый провод кабеля к одному из винтов на кнопке дверного звонка. Снова подключите трансформатор дверного звонка к источнику питания. В этот момент ничего не должно произойти. Протестируйте систему, нажав кнопку. Должен звучать колокольчик или перезвон. Прикрепите кнопку дверного звонка к дверной раме с помощью винтов и отвертки.

Прокладка провода дверного звонка сквозь стены

1. Вырежьте 1-дюймовое отверстие в стене с помощью универсального ножа для провода в месте крепления дверного звонка. У основания стены просверлите отверстие диаметром 1/4 дюйма в полу прямо под отверстием, вырезанным в стене. Протолкните жесткую проволоку для вешалок через отверстие в подвал или подполье.

2. Найдите трос вешалки, торчащий из потолка подвала или подвала. Это говорит о том, где находится край стены. Отмерьте примерно 1 1/2 дюйма от указанного края стены и просверлите 1-дюймовое отверстие в подвале или потолке подполья для провода дверного звонка. Протолкните жесткую проволочную «рыбную ленту» вниз через верхнее отверстие. Перемещайте рыбную ленту вверх и вниз, пока не найдете нижнее отверстие. Протяните около фута рыболовной ленты через отверстие.

3. Согните крючок на конце рыболовной ленты и привяжите к нему проволоку. Протолкните провод через потолок подвала или подвального помещения. Из верхнего отверстия протяните провод через стену с помощью рыболовной ленты и вытяните его из стены, чтобы выполнить соединения.

Справочные материалы

• Самопомощь и многое другое Сделай сам: подключение системы дверного звонка
• Структурированный дом Wiring.com: прокладка электропроводки в существующем доме

Writer Bio

Херб Кирхгоф имеет более чем тридцатилетний практический опыт работы в качестве заядлого садовода-любителя и домашнего мастера. Уйдя из новостного бизнеса в 2008 году, Кирххофф заботится о 12-акровом сельском участке на берегу озера в Мичигане и применяет свой опыт в своих огородах и цветниках, а также в проектах по ремонту и реконструкции домов.

Проводная установка видеодомофона Blink — поддержка Blink

При «проводной» установке дверной видеозвонок Blink подключается к уже имеющейся проводке звукового сигнала. При нажатии кнопки дверного звонка Blink цепь проводки замыкается, и раздается звонок. Когда видеодомофон Blink подключен к проводке с питанием, аккумуляторы по-прежнему являются основным источником питания.

Удалить

Предупреждение

Опасность поражения электрическим током. Перед началом установки отключите питание в зоне установки на автоматическом выключателе или блоке предохранителей. Всегда соблюдайте осторожность при обращении с электропроводкой. Пожалуйста, проконсультируйтесь с квалифицированным специалистом, знакомым с дверными видеозвонками.

После добавления видеодомофона Blink в вашу систему и выбора проводного подключения в приложении Blink появится следующий экран.

Когда у вас есть необходимые предметы (комплект дверного звонка, электродрель и скотч), нажмите «Продолжить».

Далее вам будет представлен экран с описанием требований к питанию и флажком, показывающим, что вы знаете, что ваш звонок соответствует этим ограничениям: 16–24 В переменного тока при частоте 50–60 Гц и максимум 40 ВА.

Нажмите «Согласиться и продолжить», затем вам предложат отключить электроэнергию для дверного звонка и звонка, которые у вас уже есть, затем нажмите «Продолжить».

Следуйте инструкциям приложения, чтобы удалить старый дверной звонок. Обратите внимание на наличие коррозии на проводах. Коррозия и атмосферные воздействия могут помешать проводу проводить электричество. Обеспечьте хорошее соединение, очистив провода, если это необходимо.

Вы устанавливаете клин или угол? Это может помочь настроить вид дверного звонка. Коснитесь вкладки ниже, чтобы прочитать варианты «Да или Нет».

Нет

Если вы не устанавливаете клиновое или угловое крепление, используйте прилагаемый шаблон, чтобы показать, где должны быть просверлены монтажные отверстия.
Прикрепите шаблон скотчем на месте примерно на высоте от 40 до 48 дюймов (от 102 до 122 см) над землей.

Установка и монтаж немного отличаются для каждого типа задней панели. Если на задней панели есть винты, следуйте инструкциям слева.
Задняя панель с винтами	Задняя пластина с отверстием
Присоедините по одному проводу дверного звонка к каждому крепежному винту на задней пластине. Цвет провода не имеет значения для этой установки. При необходимости в коробке есть 2 дополнительных винта.	Прикрепите заднюю панель к стене с помощью двух прилагаемых винтов. На гладкой поверхности используйте верхнее и нижнее отверстия. На неровной поверхности используйте верхнее и среднее отверстия.
Прикрепите заднюю панель к поверхности с помощью прилагаемых винтов. Если вы не используете винты, отверстия должны быть закрыты водонепроницаемой лентой для защиты от атмосферных воздействий.	Прикрепите по одному проводу дверного звонка к каждому крепежному винту на дверном звонке. Цвет провода здесь не важен. При необходимости в коробке есть 2 дополнительных винта.
Наконец, используйте два шага, чтобы прикрепить дверной звонок к задней пластине. Совместите штифты на задней панели с прорезями в дверном звонке Плотно прижмите дверной звонок к задней пластине и «вниз», чтобы совместить две части внизу. Вы должны почувствовать/услышать слабый щелчок, когда соединение установлено.	Теперь прикрепите дверной звонок к задней пластине, выровняв верхнюю часть и повернув вниз. Нажимайте до тех пор, пока не почувствуете или не услышите щелчок и дверной звонок не зафиксируется.

Удалить

Да

Камера в дверном звонке имеет поле зрения, направленное прямо от монтажной поверхности. Если изображение не отражает желаемого вида, может помочь добавление клина или углового крепления. Модель  Wedge обеспечивает вертикальный наклон 5° (вверх и вниз) и угол наклона 9°.0067 Угловое крепление обеспечивает горизонтальный наклон 25° (из стороны в сторону).

Щелкните, чтобы перейти на страницу покупки принадлежностей для крепления на клин и угол на Amazon (внешняя ссылка, открывается в новом окне браузера).

Как установить клиновидное или угловое крепление

Проверьте вид и расположение дверного звонка, нажав кнопку дверного звонка, а затем в приложении Blink коснитесь полученного уведомления, чтобы перейти в режим просмотра в реальном времени.

В режиме Live View вы смотрите в камеру дверного звонка. Вы можете отрегулировать положение и местоположение, чтобы получить желаемый вид, прежде чем сверлить стену.

Прилагаемый шаблон для сверления подходит для крепления и дверного звонка.

1. Просверлите монтажные отверстия.

Прикрепите шаблон скотчем на высоте примерно 40–48 дюймов (102–122 см) над землей. Если вы хотите использовать проводку от уже имеющегося у вас дверного звонка, поместите шаблон так, чтобы провода проходили через центральную открытую часть клина.

2. Установите аксессуар, затем прикрепите заднюю пластину.

Аксессуары для крепления на клин и угол поставляются с парой укороченных универсальных винтов. Эти винты используются для крепления задней панели к аксессуару ( ② на изображении ниже). Используйте заостренные винты стандартной длины, чтобы прикрепить аксессуар к стене или поверхности ( ① на изображении ниже). Смотрите изображение ниже для более подробной информации.

Обратите внимание, что к дверному звонку прилагаются два сменных клеммных винта, которые короче и имеют очень тонкую резьбу по сравнению с крепежными винтами аксессуаров.

Нажмите для получения подробных инструкций

1. Сначала используйте более длинную пару винтов, чтобы закрепить клиновое или угловое крепление. Убедитесь, что винты вставлены в отверстия слотов, как показано на рисунке.

Детали проводной установки
Задняя панель с винтами	Задняя пластина с тремя монтажными отверстиями
Прикрепите по одному проводу дверного звонка к каждому крепежному винту на задней пластине. Цвет провода не имеет значения для этой установки. При необходимости в коробке есть 2 дополнительных винта.	Прикрепите заднюю панель к клиновому или угловому креплению с помощью более короткой пары винтов, входящих в комплект принадлежностей.
Прикрепите заднюю панель к клиновому или угловому креплению с помощью более короткой пары винтов, входящих в комплект принадлежностей.	Подсоедините по одному проводу дверного звонка к каждому контактному винту на дверном звонке. Цвет провода здесь не важен. При необходимости в коробке есть 2 дополнительных винта.
Наконец, используйте два шага, чтобы прикрепить дверной звонок к задней пластине. Совместите штифты на задней панели с прорезями в дверном звонке Плотно прижмите дверной звонок к задней пластине, а затем «вниз», чтобы совместить две части внизу. Вы должны почувствовать/услышать слабый щелчок, когда соединение установлено.	Теперь прикрепите дверной звонок к задней пластине, выровняв верхнюю часть и повернув вниз. Нажимайте до тех пор, пока не почувствуете или не услышите щелчок и дверной звонок не зафиксируется.

Удалить

3. Подсоедините дверной звонок и проверьте.

После установки дверного звонка, если он уже был настроен, нажмите кнопку дверного звонка, и вы получите оповещение. Коснитесь уведомления, чтобы увидеть через камеру дверного звонка, и убедитесь, что изображение соответствует вашим требованиям. Если вы еще не настроили дверной звонок, посетите страницу Настройка дверного звонка Blink‍.

Если вы установили зону активности или зону конфиденциальности, помните, как на них повлияло изменение вида камеры. Возможно, вам придется переустановить зоны активности или конфиденциальности.
