Подключение замков СКУД — обзор вариантов

Дата публикации: 15.12.2019

Артикул: dd-art10071

В данной статье мы предлагаем разобраться, какие виды замков существуют в принципе, как они работают и взаимодействуют с контроллерами СКУД. Согласно статистике, при самостоятельной установке домофона домовладельцами либо начинающими монтажниками, трудности возникают именно с подключением такого электрического замка. Та же проблема встаёт и при установке систем контроля и непосредственно управления доступом. Поэтому ниже будет рассказано о типах замков, их особенностях, и о том, как правильно их подключить к системам с дистанционным управлением.

Электромеханические замки

Такой замок внутри имеет пружину, которая взводится во время закрытия двери и сохраняет своё положение до тех пор, пока на замок не подастся питание. Короткий импульс напряжения воздействует на электромагнит, и он снимает блокировку пружинного механизма, отщёлкивая язычок у замка. Таким образом электропитание электромеханическому замку необходимо только для того, чтобы разблокировать двери. Кроме того, открыть замок можно и обычным ключом. Учитывая всё вышеперечисленное, можно заметить, что в случае отключения питания ничего страшного не случится, замок по-прежнему будет работать, и именно поэтому он является таким популярным. Единственным минусом такого замка является необходимость предварительно открывать дверь, чтобы позже она закрылась.

Электромагнитные замки

Электромагнит – это главная составляющая электромагнитного замка, как не сложно догадаться. При поданном питании он притягивает к себе якорь (другую стальную часть), который обычно крепится на полотне двери. Для разблокирования данного типа двери необходимо на некоторое время отключить питание. Обычно подобные замки используются в местах с большой проходимостью: офисные, жилые и пр. здания. Основной недостаток электромагнитного замка – это необходимость постоянного потребления электроэнергии. То есть при отсутствии электричества дверь будет в разблокированном состоянии, что даст возможность любому человеку пройти внутрь.

Подключение замка к домофонам либо контроллерам СКУД

В зависимости от того, какого типа замок вы хотите подключить, разблокировка замка может потребовать:

• Прекращения подачи питания на некоторое время;
• Подача напряжения на короткий промежуток;

Учитывая особенность каждого типа замка, производители разработали несколько видов контактов.

Нормально-размкнутые и нормально-замкнутые контакты

Контакты этого типа в стационарном режиме как размыкают электроцепь, так и могут замкнуть её при необходимости. Также подобные контакты могут называться нормально-открытыми.

Контакты нормально-разомкнутого вида подходят для осуществления управления замком электромеханического типа. Они присутствуют на большинстве вызывных панелей домофонов и контроллеров с удалённым доступом. Зачастую для открытия электромеханического замка необходимо подать напряжение на несколько секунд. Людям не нужно долго ждать, дверь открывается практически мгновенно. Кстати, при длительной подаче напряжения возможны проблемы с электромеханическим замком – велика вероятность, что он просто сломается.

Контакты нормально-замкнутого вида действуют совершенно противоположно нормально-разомкнутым. Их электрическая цепь находится в состоянии постоянной замкнутости и изредка размыкается. Подобный тип контактов идеально подходит для контроля электромагнитного замка. Они есть у контроллеров систем контроля доступа, но на вызывных панелях они не всегда присутствуют.

Кстати, нужно отметить, что электромагнитные замки при управлении требуют размыкания электрической цепи питания на короткое время, так как нужно успеть схватиться за ручку и раскрыть дверь. Иными словами, на управляющем устройстве необходимо настроить время задержки, чтобы человек мог беспрепятственно проникнуть внутрь.

Некоторые устройства могут сочетать в себе сразу несколько типов контактов. Обычно они заключены в отдельные провода или клеммные колодки. На некоторых устройствах для выбора контакта необходимо переставить перемычку, переключить тумблер, замкнуть определённые провода и т.п.

Контакты сухого и мокрого типов

Названия данных контактов ничто иное, как сленговое обозначение у профессионалов. Давайте разбираться. Под сухим контактом понимают контакт, который изолирован от любых электроцепей. Он представляет собой включатель либо выключатель, замыкающий либо размыкающий электрические цепи. Сухой контакт может быть нескольких видов: механический (в виде обычного выключателя или кнопки), электронный (в виде транзистора, оптореле, оптрона и т.п.), электромеханический (реле). Подобные контакты являются универсальными и подходят для использования для управления исполнительными механизмами.

Под мокрым контактом понимают те контакты, к цепям которых уже подключены источники питания. Процесс подключения замка с такими контактами проходит проще, однако в некоторых случаях не может быть применим.

Для управления исполнительными механизмами (например, ворот, замков и т. п.) необходимо присутствие электронного элемента, которым выступает реле электромеханического либо полупроводникового типа.

В большинстве случаев человек выбирает электромеханический тип. Он является электрическим магнитом, замыкающим либо размыкающим контакты. По сути, электромеханическое реле выступает своеобразной кнопкой либо выключателем.

Для электромеханических видов реле при замыкании и размыкании контактов усилие осуществляется с помощью электромагнитного поля обмотки. Это позволяет осуществлять управление любыми замками за счёт слабого входного тока обмотки, изолированного от цепей питания замка. При произведённом размыкании или замыкании слышится характерный щелчок, указывающий на срабатывание механизма.

В СКУД и домофонии управление замком в некоторых случаях осуществляется при помощи полупроводниковых (твердотельных) реле. Зачастую оно принимает вид простейшего радиоэлектронного компонента – транзистора. Он не располагает подвижными частями и механическим контактом, и это позволяет продлять срок его эксплуатации. Транзистор изготавливается из полупроводниковых материалов, за счёт чего, в зависимости от типа входного сигнала, осуществляется управление питанием замка.

Если сравнить транзистор и электромеханическое реле, первый выиграет в компактности механизма. Поэтому транзисторы подходят для тех мест, куда невозможно установить громоздкие системы управления. Например, автономные контроллеры СКУД и вызывные панели видеодомофонов требуют установки малогабаритных механизмов. Кроме того, транзисторы не создают много шума при работе и на их состояние невозможно повлиять при помощи постоянного магнита. Также отсутствие искрения позволяет использовать их для взрывоопасных объектов.

Единственный недостаток полупроводникого реле – это вероятность повреждения механизма при перегреве или воздействии статического электричества.

В заключение стоит отметить, что выбор электрического замка для его использования на СКУД контроллере или домофоне осуществляется исходя из характеристик места, где он будет остановлен. Подбирайте механизм с умом, используя данную шпаргалку.

Подключение электромагнитного замка своими рукамию. Схема подключения домофона с электромагнитным замком

Содержание

1. Принцип работы
2. Устройство замкового механизма
3. Виды электромагнитных замков
4. Магнитные
5. Моторные
6. Соленоидные
7. Электрозащелки
8. Плюсы и минусы
9. Части системы домофонии
10. Панель вызова
11. Блок питания
12. Замок
13. Экран (главная панель видеодомофона)
14. Кабельная продукция
15. Этапы монтажа домофона
16. Подготовка к работе
17. Несколько требований к монтажу
18. Необходимые инструменты и материалы
19. Технология монтажа
20. Варианты установки
21. Подключение электропитания
22. Уход и обслуживание

Принцип работы

Принцип работы изделия заключается в активизации магнитных элементов в результате подачи напряжения на обмотку и корпус через провода и клеммы сердечника. В результате этих действий от напряжения величиной от 5 Вт возникает сила сцепления магнитов в 150 кг и более.

При выключении напряжения и открытии замка образуется колебательный контур с переменным током. Процесс разрядки, благодаря наличию конденсатора происходит через обмотку. При этом изменяется полярность элемента магнита. Остаток тока уходит на перемагничивание.

При выходе из строя конденсатора возникает необходимость открытия двери со значительными усилиями. В таком случае необходима замена детали. Новая емкость устанавливается параллельно клеммам. При этом она должна быть неполярной.

Устройство замкового механизма

Электромагнитный замок представляет собой довольно простое устройство. Основными составляющими механизма являются сердечник с обмоткой и корпус. В большинстве случаев сердечник склеен из трансформаторной электротехнической листовой стали. Такой материал выбран для обеспечения снижения эффекта остаточного намагничивания при открытии замка. Также для устранения остаточного напряжения применяется нанесение специального лакокрасочного покрытия. Однако полного эффекта устранения накопленного напряжения это не дает.

В большинстве случаев элемент выполнен в виде набора небольших пластин, сваренных в виде буквы «Ш». Однако иногда используется и сплошной сердечник, который значительно меньше по размеру, однако имеет существенный недостаток: такой элемент способен интенсивно накапливать остаточное напряжение. Поэтому в цепи устройств такого типа параллельно сердечнику устанавливается конденсатор большой емкости от 200 мкФ.

Обмотка является катушкой с огромным количеством витков медного провода покрытого эмалью. Корпус изделия зачастую выполнен из алюминия либо нержавеющей стали. Возможно использование элементов из пластика, однако такая конструкция не отличается долговечностью и надежностью.

Виды электромагнитных замков

Учитывая возможность использования различных запорных механизмов в устройстве, изделия условно разделяются на такие виды:

• Сдвиговые;
• Удерживающие.

Основное отличие систем заключается в принципе действия. Так, электромагнитные замки на дверь сдвигового типа имеют небольшой якорь, установленный в поперечном сечении. Удерживающий якорь срабатывает на отрыв. Преимуществом сдвиговых электромагнитных замков является возможность скрытой установки внутри дверного полотна. Такое изделие не перекрывает собой проем.

Магнитные

Электрические функции наиболее распространённого типа электромеханических замков реализованы за счет работы электромагнита. Они оснащаются двухкомпонентным ригелем. Одна его часть работает как защелка, которая в закрытом положении упирается в косяк и взводит пружину основного ригеля.

Электрический импульс, подаваемый на катушки магнитного электромеханического замка должен быть краткосрочным (доли секунды). При продолжительной подаче тока они могут перегреться и выйти из строя. Этот момент необходимо учитывать и при монтаже.

В момент подачи напряжения встроенные в корпус электромагниты притягивают стопор основного ригеля, и дверь отпирается. Механизмы кнопки на внутренней стороне и цилиндр на наружной также приводят в действие затвор основного ригеля. Производятся модели с блокировкой кнопки и без нее.

Моторные

Ригели моторных электромеханических замков приводятся в движение при помощи компактного электродвигателя. Они, как правило, фиксируются упорами в закрытом или открытом положении. Такая особенность увеличивает надежность замка за счет того, что закрытый ригель сложнее отжать.

С другой стороны – использование электродвигателя не позволяет отпирать калитку моментально. Между подачей сигнала и изменением положения ригеля проходит некоторое время. Некоторые модели позволяют программировать задержку, что можно использовать для устройства удаленного управления замком, скажем, от входной двери дома.

Соленоидные

Принцип действия базируется на соленоиде. Сердечник, который выступает в роли ригеля, перемещается при помощи полей индуктивности. В зависимости от полярности катушки, размешенной в корпусе замка, ригель запирает или отпирает конструкцию, на которой смонтирован замок.

Для стабильной работы запирающие устройства соленоидного типа требуют постоянной подачи тока. Благодаря использованию низких токов (12/24 Вольта) хорошо интегрируются с системами бесперебойной подачи питания.

В некоторых моделях сердечник присоединяется к рычагам, которые перемещают ригели. Также существуют варианты, оснащенные дополнительными механизмами отпирания и запирания (кнопки, цилиндры и прочие). Использование соленоидов позволяет делать такие замки компактными.

Электрозащелки

Это особый класс устройств, которые косвенно относятся к электромеханическим замкам. Электрозащелки монтируются в неподвижную часть двери. Внешне они походят на ответную часть магнитных замков с некоторыми модификациями.

На подвижной створке устанавливается статичный ригель. В закрытом положении калитки он заходит за подвижную деталь защелки. В зависимости от типа устройства она закрыта или открыта при подаче электричества. Нормально открытые модели подходят для объектов, где в течение продолжительного времени нет нужды в запирании.

Фиксатор электромагнитной защелки на калитке может быть нормально открытым или нормально закрытым. Подходящий тип следует выбирать в зависимости от потребностей пользователя.

Для корректной работы некоторых моделей и продления срока их службы рекомендуется снабжать подвижную часть ограды автоматическим доводчиком. Он поможет снизить ударные нагрузки на ригели и весь механизм в целом.

Плюсы и минусы

Определяя особенности эксплуатации электромеханических замковых систем, нужно отметить их удобство. Можно заблокировать замок калитки с внутренней стороны. Так, человек, который находится снаружи, не откроет его даже ключом.

Накладные морозостойкие запоры

Надежность – основное отличие электромеханических запирающих устройств. Хороший морозоустойчивый замок из нержавейки служит продолжительное время без замены (до 50 лет).

Домофон подразумевает обязательный монтаж электромеханического замка на калитку. Составные элементы, находящиеся в одном контуре, помогают обеспечивать контроль за участком, позволяют закрывать замок дистанционно.

Во время крепления оборудования его можно поставить в вертикальном или горизонтальном положении. Прежде чем купить запорный механизм, нужно изучить рейтинг этих устройств, стоимость, особенности крепления к профилю двери.

Уличный электромеханический вариант

Преимущества установки на калитку замка очевидны:

• надежность;
• продолжительное время службы;
• подключение к разным системам безопасности;
• цена оборудования;
• использование в любых ситуациях.

Схема подключения с домофоном

Электромеханический замок не универсален. Выделяют некоторые недостатки:

• в случае поломки требуется приложить немало усилий, чтобы открыть калитку, тем более если дополнительно установлены верхний и нижний ригели;
• щеколда, которая выступает из торца полотна, может порвать одежду или травмировать человека, проходящего через калитку;
• требуется организовать постоянное электропитание;
• могут отмечаться сбои при повышенной влажности и пониженной температуре (если замок не является морозоустойчивым).

На фото ниже показан замок на калитке.

Falcon eye

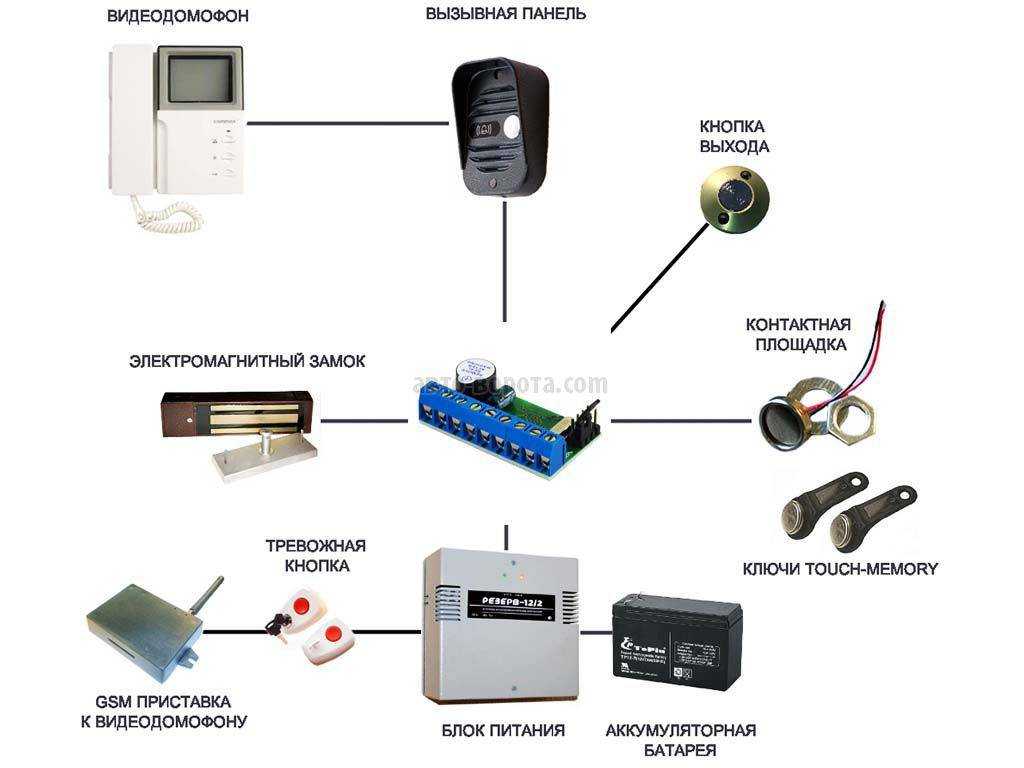

Части системы домофонии

В зависимости от принципа подачи питания, от типа и количества компонентов системы принято выделять порядок, а также требуемый способ установки видеодомофона. Существует определенный порядок по расположению мест блоков, которые дают возможность применять оборудование максимально комфортно.

Панель вызова

Первым делом, при монтаже домофона своими руками, устанавливается панель вызова. Без этого блока система доступа совершенно бессмысленна. Бывают разные типы панелей вызова:

• панель только с клавишей вызова; управлять замком с панель невозможно;
• панель вызова и встроенным считывателем ключей;
• панель с видеокамерой.

Как правило, монтаж панели вызова осуществляется на высоте 1,5 метра от земли. Такое расположение устройства дает возможность беспрепятственно пользоваться панелью лицам – вне зависимости от роста. Кроме прочего, если на панели имеется камера, с нее проще идентифицировать гостя.

Блок питания

К сожалению, не существует максимально полного ответа на вопрос: как подключить видеодомофон. Дело в том, что в современных системах существует 3 типа распределения электропитания:

• подключение посредством 1 кабеля, со встроенным преобразователем в переговорном устройстве или на внутреннем мониторе;
• питание с внешним блоком, который устанавливается в доме;
• установка отдельного блока питания, к которому подключается панель вызова, а также электромагнитный или электромеханический замок.

Важно! Самостоятельная установка видеодомофона в доме должна осуществляться строго по правилам, которые указаны производителем устройства. В то же время есть возможность располагать разные блоки системы на свое усмотрение. Блоки питания ставятся там, где это целесообразно: с применением удлинителей или без них.

Тем не менее, некоторые типы линий питания предусматривают определенные ограничения. Допустим, если видеодомофон подключается через витую пару, то не стоит превышать длину трассы в 100 метров.

Замок

Что касается замка системы, то он подбирается на основе требуемого функционала. Как правило, электромеханические замки чаще всего применяются в квартирах. Даже если электричество будет отключено, замок все равно останется закрытым. Самый лучший вариант замка тот, который без питания можно открыть вручную – ключом.

Если взять электромагнитный замок, то при отключении питания он откроется автоматически. Для общественных учреждений такой замок – идеальное решение, чего не сказать о квартирах.

Даже если хозяин отдает предпочтение электромагнитному замку в квартире, нужно позаботиться о том, чтобы дополнительно установить бесперебойный источник питания на случай отключения электричества в основной сети.

Экран (главная панель видеодомофона)

Все современные домофоны оснащены плоскими, удобными мониторами. Более старые модели оснащаются экранами с ламповыми подсветками, а современные – имеют LED мониторы.  Кроме прочего, существуют модели, которые можно подключать к видеорегистратору. Для этого предусматриваются интерфейсы аналоговой или цифровой передачи сигнала.

Монитор, как и прочие части видеодомофона, устанавливается согласно рекомендациям, предоставленным производителем. Ранее было сказано о том, что монитор может выполнять функцию головного распределителя питания. Поэтому монтажу данной части системы стоит уделить особое внимание.

В продаже можно найти видеодомофоны не только с встроенной камерой. Есть модели, в которых веб камеру выбирает сам хозяин. Такая схема подключения видеодомофона  позволяет расширить функционал устройства.

Кабельная продукция

Дорогие модели видеодомофонов имеют в комплекте комплекс проводов. Это избавляет от проблемы, связанной с подбором проводников. В целом, видеодомофоны оснащаются тремя видами линий:

1. многожильный кабель – дает возможность распределять питание между разными узлами устройства. Некоторые типы кабелей можно прокладывать прямо в грунте, по воздуху – без дополнительной защиты;
2. коаксиальный кабель – позволяет передавать аудио и видео. С таким проводником длина линии может быть значительной;
3. витая пара – применяется при передаче сигнала с цифровых устройств. Для данных целей подойдет обычный кабель, который разрешено прокладывать по открытому воздуху.

Отметим, что соединения кабеля, вне зависимости от его типа – необходимо осуществлять в строгом соответствии с рекомендациями производителя устройства. Данная работа не требует особых навыков.

Чтобы разобраться в том, какой понадобится проводник для подключения видеодомофона, предусмотрена специальная маркировка кабелей с помощью цветов: жилы помечены разными цветами, а на выводах узлов системы стоят гребенки клемм, которые помогают выполнить точное подключение.

Для подключения кабелей не применяется пайка. Тем не менее, чтобы защитить проводник от влаги, прочих воздействий, лучше всего применять медный кабель.

На видео: Какие провода закладывать для подключения видеодомофона?

Этапы монтажа домофона

Прежде всего, нужно определить, в каком месте будет стоять та или иная функциональная часть домофона. Далее выполняются следующие операции:

1. проводится расчет проводника с запасом – позволяет беспрепятственно осуществить требуемые соединения;
2. выполняются штробы на стенах или потолке, прорезают канавки в деревянных конструкциях под кабель;
3. если поверхность позволяет, в ней нужно выполнить такую глубину штробы, в которую поместится защитный гофрированный шланг для проводника. При прокладке кабеля по металлическим конструкциям нужно обязательно ставить защитную трубку;
4. непосредственная установка оборудования. Сначала проводится врезка замка. При его установке в стальной двери могут возникнуть определенные трудности, решить которые поможет квалифицированный специалист;
5. установка источников электропитания. Как правило, на данном этапе рекомендуется обратиться за помощью к специалисту. Впрочем, имея элементарные знания в электрике, можно решить проблему своими силами. При монтаже домофона для квартиры блок питания устанавливается в щитке – в подъезде. В частном доме для этих целей отводится место, защищенное от атмосферных осадков. Если щиток будет накладным, для него выполняется надежное крепление. Скрытые, врезные щитки «прячут» в стенах, для чего заранее выполняется ниша по размеру коробки.
6. объединение всех частей видеодомофона в единую систему. По каждому элементу проводится коммутация видео системы, подключаются проводники, оборудование устанавливается на подготовленные заранее места. Важно проводить все работы аккуратно, внимательно, чтобы не пришлось переделывать всю систему заново;
7. штробы, в которых проложен кабель, замазывают, восстанавливают отделочные элементы.

В конечном итоге, после монтажных работ остается только проверить работоспособность видеодомофона.

На видео: Монтаж видеодомофона в квартире своими руками

Подготовка к работе

В среднем процесс установки занимает от 60 до 100 минут. Главное, не торопиться, чтобы сделать все правильно и качественно. Врезной замок монтировать сложнее, но при умении пользоваться болгаркой все должно получиться.

Несколько требований к монтажу

Полезные рекомендации по выполнению работ:

1. При монтаже электромеханического замка винты подтягивают плотно, иначе удары при захлопывании полотна быстро разболтают их. В дальнейшем это станет причиной повторного монтажа.
2. После установки устройство обычно тестируют. При обнаружении признаков нестабильной работы или заклинивания замка его снимают, заново начинают установку согласно всем требованиям.
3. Если работа выполнена правильно, но запорное устройство все равно не работает, следует обратиться к профессионалам. Это гарантировано принесет положительный результат.

Важно: Неправильный монтаж устройства может навредить его функциональности.

Необходимые инструменты и материалы

Для установки электромеханического запорного устройства понадобятся следующие инструменты и расходники:

• дрель, буры;
• пассатижи;
• отвертка;
• набор гаечных ключей;
• изолирующие средства;
• болгарка;
• хомуты для работы с кабелем;
• металлическая проволока (диаметром 3-4 мм).

Технология монтажа

Перед началом проведения работ необходимо подобрать подходящее для размещения устройства место. Установка электромагнитного замка на дверь может выполняться как горизонтально, так и вертикально. Главным условием является соблюдение отступа от дверных петель.

Для определения места расположения ответной пластины выполняется накладка на полотно двери основной части устройства. После этого производится наклеивание трафарета ответной пластины. Для фиксации самой детали необходимо произвести разметку расположения крепежей. Штифты необходимы в этом случае для надежной фиксации ответной части.

Перед просверливанием отверстий необходимо убедиться, что установленное сверло имеет одинаковый диаметр с отверстием согласно трафарету. После подготовки отверстий пластина прикручивается к полотну при помощи шайб. Для качественного прилегания изделия на каждый из винтов накручивается по 2 шайбы: со стороны дверного косяка стальная, а поверх нее накручивается резиновая. Такая система креплений позволяет контактной системе немного раскачиваться, что обеспечивает высокую плотность прилегания сердечника.

Для определения точного местоположения уголка механизм снова прикладывается основной частью к якорному элементу. При помощи шестигранника выполняется смещение пластины в необходимую плоскость. Для проверки правильности расположения всех составляющих необходимо ослабить крепежный болт. Таким образом происходит освобождение ответной пластины. Одной из самых важных особенностей, обеспечивающих правильность функционирования изделия, является размещение пластины параллельно основанию.

Варианты установки

Принцип установки изделия зависит от типа дверной конструкции. Исходя из таких особенностей, имеется несколько способов монтажа изделия.

Установка производится на верхнюю внутреннюю часть косяка с размещением сердечника к полотну. Контактный элемент располагается напротив. Дополнительных крепежей не требуется. В стеклянную дверь монтаж замка выполняется контактами внутрь. Вместо стальной пластины используется уголок Z-образного вида. При этом полотно открывается внутрь помещения.

Для монтажа на узком косяке применяются накладки в виде уголков. После такого расширения установка выполняется с размещением сердечника к полотну на внутреннюю часть косяка. При необходимости отпирания двери в сторону расположения замка контактная площадка, как и пластина, крепятся при помощи накладок-уголков в горизонтальном верхнем положении.

Подключение электропитания

Финальным этапом монтажа является подключение электрической части. Данная процедура является довольно простой благодаря наличию разметки. Так, провода со значком «+» подсоединяется к клемме с соответствующим обозначением. Провода, обозначенные значком «-» подсоединяются через реле. Для соединения элементов рекомендуется использовать двухжильный провод с толщиной сечения в 0,5 мм.

Монтажные инструкции, прилагающиеся к изделиям, всегда отмечают, что функционирование замка непосредственно зависти от подачи напряжения на реле. Перед началом монтажа для обеспечения качественной работы изделия рекомендуется приобрести устройство-доводчик и источник резервного питания в виде UPS блока.

Уход и обслуживание

Ввиду того, что замок на калитке открыт всем атмосферным воздействиям его необходимо прикрыть от осадков козырьком. Или поместить во влагозащищенный корпус. Для защиты от атмосферных осадков изготавливаются полимерные и металлические защитные кожухи.

Все подвижные элементы можно смазать во время установки, но так, чтобы смазочный материал не попадал на электрические компоненты и поверхность ригелей. Однако не каждый механизм нуждается в смазке. Ее допустимость и необходимость следует уточнять у реализаторов.

Механизм замка под козырьком или защитным кожухом рекомендуется осматривать не реже двух раз в год. Модели, работающие на индивидуальных элементах питания, требуют периодической замены батареек или аккумуляторов соответсвующего типа. Об этом они сообщают характерными звуковыми сигналами. Замена смазки производится тогда, когда предыдущая исчерпала свой ресурс, и замок стал работать нестабильно.

Таким образом, электромеханические замки – удобный и современный способ управления отпиранием и запиранием двери с применением современных технологий. Они хорошо интегрируются в системы безопасности и не менее хорошо работают в качестве обособленных устройств. Особенно, если выбирать качественные изделия, зарекомендовавшие себя «на деле».
