Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный). ..

Теперь прокладываем все необходимые провода:

1. Провод от щитка до распределительной коробки.
2. Провод от распределительной коробки до выключателя.
3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

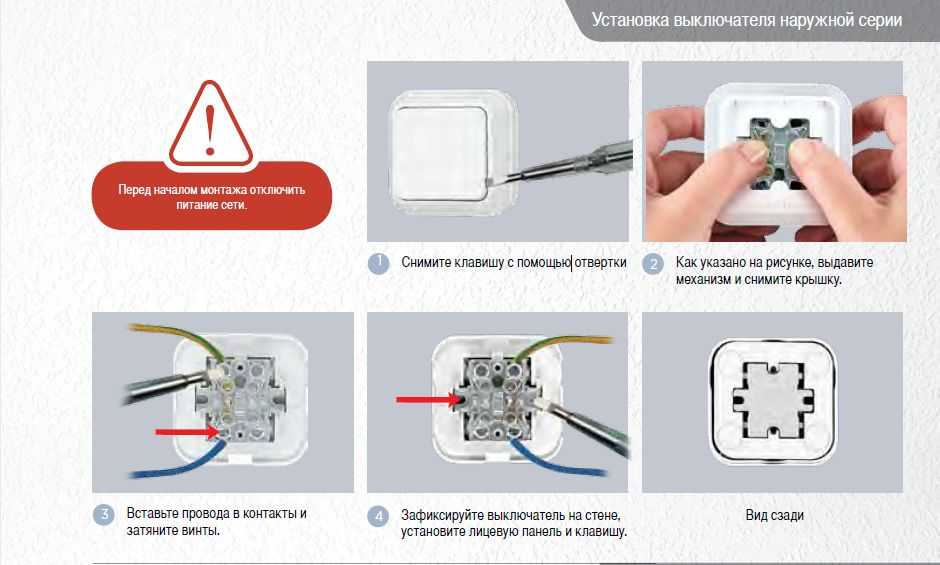

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: — Неее пооонняял…
Хватает рукой провод, дергается от удара током:
— Все! Понял! Понял!

Как подключить одноклавишный выключатель

Время от времени выключатели приходится ремонтировать, производить какую-либо ревизию или замену.

Поэтому нужно представлять начинающему электрику визуальную схему их подключений и принцип работы.

В этой статье, вы найдете ответы на свои вопросы, схему и рекомендации по подключению одноклавишного выключателя.

Подготовка к работе

1. Перед подключением одноклавишного выключателя необходимо снять напряжение с того участка, где будете проводить работы.
2. Проверьте свой индикатор напряжения на предмет его исправности.
3. Проверьте отсутствие напряжения на своем рабочем месте.
4. Проверьте исправность указателем напряжения отсутствие напряжения на каждой жиле.

Схема подключения одноклавишного выключателя

Одноклавишный выключатель является частью электрической схемы, в состав которой входит источник питания, люстра (потребитель электроэнергии) и отключающие устройство (выключатель).

Выключатель имеющий одну клавишу включается последовательно фазную жилу электрической сети. Фаза от электросети проходит через выключатель к люстре. В данном случаи выключатель должен разрывать или соединять фазу. Данный одноклавишный выключатель может быть включен в нулевую жилу, но это будет противоречить правилам устройства электроустановок (ПУЭ) которыми следует руководствоваться при проведение электромонтажа в квартире. А также это будет небезопасно при обслуживании электрических аппаратов. Опасность состоит в том, что при установке прибора в нулевую жилу, узлы потребителя (электрические энергии) будут находиться в напряжении, даже тогда, когда данный выключатель будет в отключённом состоянии. И при прикосновении к электроаппарату человек может оказаться поражённым током.

Распределительная коробка состоит из трёхжильного кабеля питания, который идёт к выключателю, и трёхжильного кабеля, который идет к люстре.

На питающем кабеле провод с белой изоляцией – это фазный провод. Жёлто-зелёный провод – это защитный (земля). Синий провод – это рабочий 0.

ЭТАП 1

Приступаем к жилам к распределительной коробки. Условно, это кабель питания, идущий от электрощита к распределительной коробки. На кабели питании провод с белой изоляцией соединяем с любым проводом на двухжильном кабеле ведущего к выключателю.

ЭТАП 2

На кабели питания соединили провод с белой изоляцией с проводом с синей изоляции на двухжильном кабеле ведущего к нашему выключателю.

ЭТАП 3

Далее второй провод с белой изоляцией на кабеле идущим от выключателя соединяем с проводом с белой изоляции идущему к нашей люстре. Сделали, соедини и заизолировали.

ЭТАП 4

На кабеле питании провод с синей изоляцией (рабочий 0) соединяем с синим проводом, идущим к нашей люстре.

ЭТАП 5

На кабеле питании жил с жёлто-зелёной изоляцией (защитный 0) соединяется с жилой такой же жёлто-зелёной изоляции, идущей к нашей люстре. Тем самым мы заземляем корпус нашей люстры в целях безопасности.

ЭТАП 6

После подключений всех жил и изоляции всех проводов распределительной коробки, в электрощитовой включаем советующий автомат. Тем самым подаем напряжение на нашу распределительную коробку.

Все вышеперечисленные этапы являются гарантией электробезопасности не только владельца квартиры, но и жильцов всего дома

Осуществляя замену лампы, достаточно будет осуществить отключение выключателя. За счет этого патрон будет функционировать без напряжения. В случае, если при монтажных работах будет какая-то путаница и выключатель коммутируется с нулем, то к лампе в любом случае будет подаваться напряжение. В свою очередь, это может создать ситуации, которые носят риск здоровью и жизни человека.

Поиск неисправности

После того, как лампочка была выкручена из патрона, а выключатель включен, нужно при помощи указателя напряжения проверить прохождение фазы с выключателя на лампу и наоборот. Нередки случаи, когда именно из-за этого, лампа не может полноценно функционировать. В большинстве случаев, неисправность связана с выходом из строя самого выключателя, либо электропроводки.

На дальнейшем этапе потребуется проверка прохождения фазы на сам выключатель. С этой целью понадобится осуществить снятие клавиши выключателя. При этом, следует учитывать особенности современных конструкций. После проверки винтов крепления к подрозетнику и винтов крепления проводов к выключателю, следует убедиться, что на выводах фаза имеет контакт. Сделать это можно при помощи указателя низкого напряжения.

Сначала понадобится полностью отключить напряжение по всей квартире. После этого, открутить винты крепления выключателя и видим, что несколько проводов выпало из клеммы выключателя. Достаточно вставить провода обратно в клемму, затянуть винты и неисправность будет устранена. Выполненную работу проверить можно после включения напряжения и подключения одноклавишного выключателя.

Только соблюдая все эти правила возможно получение акта допуска электроустановки в эксплуатацию.

Как подключить двойной переключатель? 2-клавишный, 1-позиционный переключатель

Установка комбинированного двойного выключателя (NEC), также известного как 2-клавишный однопозиционный выключатель (IEC) для 120/240 В и 230 В переменного тока

Содержание

)?

Двойной переключатель (NEC) или 2-клавишный однопозиционный переключатель (IEC) представляют собой одно и то же, т. е. это два однополюсных (SPST) переключателя в одном блоке, как и двойной кулисный переключатель. Он используется в качестве двойного кулисного или двухполюсного выключателя для управления маломощными бытовыми приборами, такими как лампочки, вентиляторы и т. д.

Осторожно : Выключатели всегда подключаются к фазным (линейным или горячим) проводам так же, как и предохранители.

Связанные схемы подключения:

• Как подключить однополюсный однопозиционный переключатель (SPST)? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT)? МЭК и НЭК

Конструкция комбинированного устройства (двойной переключатель или 2-клавишный, 1-направленный)

На следующих рисунках представлена ​​базовая конструкция двойного переключателя (NEC) и двухгангового одностороннего переключателя (IEC).

Щелкните изображение, чтобы увеличить его.

На следующей схеме показаны рабочие операции двойных переключателей (комбинация двух переключателей в одном устройстве).

Щелкните изображение, чтобы увеличить его.

Щелкните изображение, чтобы увеличить его.

Подключение двойных выключателей для цепей 120/240 В — NEC

Как подключить двойной выключатель к потолочному вентилятору с лампочкой в ​​одном блоке?

На следующей электрической схеме показано, как управлять освещением и вентилятором с помощью комбинированного двойного переключателя. На нем четко видно, что провод Hot (Line) подключен к общим винтам, которые соединены между собой через обламываемое ребро. К клеммной коробке потолочного вентилятора с лампочкой подключено четыре провода.

Нажмите на картинку, чтобы увеличить

Красный провод как «горячий» подключен к потолочному вентилятору, а черный провод как «горячий» подключен к лампочке от клемм нагрузки двойного выключателя. Наконец, провод заземления и нейтрали подключается к клеммам (общим для обоих устройств) в коробке потолочного вентилятора. Таким образом, верхний переключатель управляет вентилятором, а нижний переключатель управляет включенной и выключенной лампочкой. одинаковые проводные соединения.

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?

Электропроводка Комбинированное устройство с дуплексным однополюсным соединением Выключатели на потолочный вентилятор и лампочку?

На следующей схеме показано управление обычным вентилятором и отдельной лампочкой с помощью двойного выключателя (комбинация). Он имеет такое же подключение проводов, что и выше. Входящий горячий провод подключается к общему винту двойного выключателя. Клеммы нагрузки подключены к потолочному вентилятору и лампочке. Кроме того, и нейтральный, и заземляющий провод подключены к вентилятору и свету.

Нажмите на изображение, чтобы увеличить

В этом случае верхний переключатель (красный провод от переключателя к вентилятору) управляет потолочным вентилятором, а нижний переключатель (черный провод от переключателя к светильнику) управляет лампочкой.

Подключение потолочного вентилятора и освещения с помощью двойного комбинированного диммера

Это рекомендуемый способ подключения вентилятора и освещения с использованием двойного диммера для управления скоростью вентилятора и плотностью света.

Как показано, линия (горячая) подключена к общему винту диммерного выключателя. Клеммы нагрузки двойного диммера подключаются к вентилятору и лампочке. Наконец, и нейтральный, и заземляющий провода подключаются к обеим точкам нагрузки.

Щелкните изображение, чтобы увеличить его

Как показано, верхний переключатель используется для управления скоростью вентилятора, а нижний переключатель используется для управления плотностью света, а также для включения и выключения.

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Подключение 2-клавишных однопозиционных выключателей освещения для цепей 230 В – IEC

Управление вентилятором и лампочкой в ​​одном блоке с помощью двухклавишного однопозиционного выключателя

На следующей схеме подключения показано, как управлять и потолочный вентилятор, и лампочка в нем с помощью 2-клавишного однопозиционного выключателя. Как показано, фазный (линейный) провод подключается к обоим общим винтам. К клеммной коробке потолочного вентилятора с лампочкой подключено четыре провода.

Нажмите на изображение, чтобы увеличить

Коричневый провод как фаза от клеммы L1 переключателя подключается к потолочному вентилятору, а черный провод как фаза от клеммы L2 переключателя подключается к лампочке. Наконец, нейтральный и заземляющий провод подключаются к общим клеммам в коробке потолочного вентилятора. Таким образом, первый переключатель управляет вентилятором, а второй переключатель управляет включенной и выключенной лампочкой. одинаковые проводные соединения.

Похожие сообщения:

• Как подключить однополюсный двухпозиционный переключатель (SPDT)? МЭК и НЭК
• Как подключить двухполюсный двухпозиционный переключатель (DPDT)? МЭК и НЭК
• Как подключить 4-контактный переключатель (NEC) и промежуточный переключатель как 3-контактный (IEC)?

Подключение потолочного вентилятора и лампы с помощью 2-клавишного однопозиционного переключателя

На следующей схеме подключения показано управление типичным вентилятором и отдельной лампочкой с помощью двухклавишного однопозиционного переключателя. Он имеет такое же подключение проводки, как показано выше. Входящий фазный провод подключается к общей клемме 2-клавишного выключателя. Клеммы нагрузки (L1 и L2) подключены к потолочному вентилятору и лампочке соответственно. Кроме того, и нейтральный, и заземляющий провод подключены как к вентилятору, так и к лампочке.

Нажмите на изображение, чтобы увеличить

В этом случае правый боковой переключатель (коричневый провод от клеммы L1 переключателя к вентилятору) управляет включением и выключением потолочного вентилятора, а левый боковой переключатель (черный провод от клеммы L2 переключателя на свет) управляет включением/выключением лампочки.

Похожие сообщения:

• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения?

• Латунные винты следует подсоединять к горячему (линейному, токоведущему или фазному) проводу с использованием цветовых кодов проводов IEC и NEC. В случае SPDT и 4-ходовых (промежуточных переключателей) винты черного цвета используются для горячих или общих клемм. Короче говоря, цвет общего терминала отличается от цвета других терминалов.
• Серебряные винты должны быть подключены к нейтральному проводу (в случае переключаемой розетки)
• Зеленый винт должен быть подключен к заземлению / проводу заземления (зеленый/желтый или оголенный провод)
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется в проводке розеток 240 В (США). Также нейтральный провод никогда не подключается к выключателям.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

• Перед подключением к существующей или новой розетке или выключателю с электрической/распределительной коробкой отключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН.
• Обратитесь к авторизованному и лицензированному электрику для установки выключателя, если вы не уверены в электрических схемах.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Похожие сообщения:

• Как подключить розетку? Схемы подключения розеток
• Как найти количество розеток на одном автоматическом выключателе?
• Как найти напряжение и силу тока выключателя, вилки, розетки и розетки
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неоновой подсветки
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Как подключить комбинированный переключатель AFCI — Схемы подключения переключателя AFCI
• Как подключить комбинированный выключатель и розетку GFCI — схемы подключения переключателя/розетки GFCI
• Как управлять водонагревателем с помощью переключателей?
• Как подключить потолочный вентилятор? Диммерный переключатель и проводка дистанционного управления
• Как подключить автоматический и ручной переключатели и переключатели резерва — (1 и 3 фазы)
• Схема автоматического выключателя освещения ванной комнаты и работа
• Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
• 2-позиционный переключатель — как управлять одной лампой из двух или трех мест?
• Как управлять одной лампочкой из шести разных мест с помощью двухпозиционных и промежуточных переключателей?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Схема проводки Godown — схема проводки туннеля и работа
• Схема электропроводки общежития и работа
• Как подключить британскую 3-контактную вилку? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Символы переключателей и кнопок
• Основные электрические схемы

URL-адрес скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Как подключить выключатель света

Этот FAQ был создан для объяснения различных типов выключателей света, схем и терминологии, которые используются в современных осветительных установках. От простых односторонних переключателей до более продвинутых клавиатур, которые используются в системах домашней автоматизации, таких как Lutron.

Любая электрическая проводка должна выполняться квалифицированным электриком. Мы не электрики и взяли все схемы из инструкций, прилагаемых к продаваемой нами продукции. Необходимо всегда соблюдать основные процедуры безопасности, такие как отключение сетевого питания перед началом любой работы. Также следует соблюдать максимально допустимый ток; обычно это от 6 до 10 ампер на переключатель для переключателей включения / выключения, а для диммерных переключателей — 250 Вт или 400 Вт. Светодиоды часто нуждаются в снижении номинальных характеристик, например, Varilight V-Pro рассчитан на 120 Вт для светодиодов и 400 Вт для ламп накаливания с максимальным количеством светодиодов 10. Эти рейтинги различаются в версиях с 1, 2 и 3 бандами.

Если вы пытаетесь подключить что-то более сложное, например, заменить 4-клавишный выключатель света на 4-клавишный диммер, возможно, стоит сначала сделать быстрое фото на случай, если вы запутались с проводами и вам нужно вернуться назад. .

Подключение одностороннего переключателя

Односторонний переключатель света имеет две клеммы, которые являются общими, помеченными как COM или C. Общий предназначен для провода под напряжением, который подает входное напряжение на переключатель. Другая клемма помечена как L1 и является выходом на осветительную арматуру.

При подключении декоративных выключателей освещения, таких как хром или нержавеющая сталь и т. д., вы обнаружите, что выключатель также имеет клемму L2, что означает, что это двухпозиционный переключатель. Если у вас схема только в одну сторону, вы можете игнорировать этот терминал, и он все равно будет работать. Это связано с тем, что двусторонние переключатели также могут использоваться в односторонних цепях. Производители не делают декоративные односторонние выключатели.

Подключение двухпозиционного выключателя

Более популярный выключатель с двухпозиционным переключением, что означает, что вы можете переключать один и тот же светильник с двух выключателей, расположенных в разных сторонах комнаты. Двухпозиционные переключатели имеют клемму COM, а также клеммы L1 и L2.

• Когда L1 выключен, L2 будет включен.
• Когда L1 включен, L2 выключен.

Для этого есть два варианта подключения:

Более продвинутые диммерные выключатели, такие как Varilight Eclique (теперь он называется V-Pro Multi-Point Touch) и Lightwave, вместо этого имеют клемму S. Клемма S может быть подключена только к соответствующему ведомому устройству и не будет работать с обычным двухпозиционным переключателем. Вот пример подключения диммерного выключателя Lightwave RF Gen1, показанный сзади:

Подключение промежуточного переключателя

Промежуточное переключение аналогично двухстороннему, но позволяет интегрировать третий переключатель. Примером этого может быть один переключатель внизу лестницы, один вверху и один посередине. Это не известно как трехстороннее переключение, потому что вы также можете добавить больше переключателей для четырехстороннего переключения или более.

Промежуточные выключатели имеют клеммы с маркировкой L1, L2, L3 и L4. Посмотрите на схему ниже, которая показывает, как переключить трехпозиционный переключатель:

Двухстороннее затемнение

Двухстороннее затемнение позволяет регулировать яркость светильника из двух мест. Вы не можете использовать для этого обычные поворотные диммеры, потому что вы потенциально можете уменьшить яркость света до 10% с помощью одного диммера, затем подойти к другому диммеру и попытаться уменьшить яркость до уровня ниже 0%. Или наоборот, вы можете попытаться увеличить яркость выше 100%. Это вызовет серьезную нестабильность цепи, как в тот раз, когда охотники за привидениями пересекли лучи!

Вы можете включить диммер и выключатель вкл/выкл одновременно. Диммер будет регулировать яркость, а двухпозиционный переключатель сможет включать и выключать его. Если вы приглушили свет до 50%, переключатель будет продолжать включать и выключать его на этом уровне, пока вы снова не приглушите его.

До недавнего времени двухстороннее затемнение было довольно дорогим, его можно было сделать с помощью Lutron Rania, пока они не были сняты с производства. С появлением многоточечных диммеров Varilight V-Pro (ранее Eclique) и переключателей Lightwave Smart это стало легко сделать и не стоит слишком дорого. Для работы Varilight требуется комбинация ведущих и ведомых диммеров. В то время как диммеры серии Lightwave Smart можно запрограммировать через приложение для выполнения двух- или даже трехстороннего затемнения.

Беспроводные коммутаторы

Для работы беспроводных коммутаторов обычно требуется дополнительный приемник. Приемник расположен в потолочном пространстве рядом с источниками света. Он получает РЧ (радиочастотный) сигнал от коммутатора, чтобы сообщить приемнику, что делать. Если у вас уже есть провода, вы все равно можете использовать беспроводной переключатель, подключив провода. Такие бренды, как Rako и Lutron, имеют свои собственные беспроводные системы. Lightwave прекратила выпуск серии Gen1 Connect Series.

Раньше беспроводные переключатели работали от батареек, Ener-J пошла еще дальше со своими кинетическими переключателями. Использование энергии, вырабатываемой при нажатии на переключатель, которой достаточно для отправки сигнала на приемник. Затем приемник переключает свет и доступен в версиях с диммированием или без диммирования, а также в версии Wi-Fi для управления смартфоном. Их можно либо привинтить, либо приклеить к поверхности, а версии со степенью защиты IP65 идеально подходят для ванных комнат.

Диммирование смартфона

Если вы хотите управлять освещением со смартфона, самый простой и экономичный способ сделать это — использовать Lightwave. Все, что вам нужно, это главный диммер, Wi-Fi-концентратор Lightwave RF и приложение, которое можно загрузить бесплатно. Новая серия Smart позволяет легко регулировать яркость светодиодов и предоставляет функции таймера и настройки сцены. Вы также можете управлять интеллектуальными розетками, элементами управления отоплением и другими надстройками Lightwave.

Проводка клавиатуры Lutron QS

Одно из основных преимуществ использования системы домашней автоматизации по сравнению с традиционными диммерными выключателями заключается в том, что вы можете заменить эти большие неуклюжие двухпанельные, трех- и четырехклавишные диммерные выключатели модными клавиатурами. Клавиатуры Lutron имеют до 10 кнопок, а также функции увеличения и уменьшения яркости. Кнопки можно запрограммировать для создания световых сцен по вашему выбору. Вот пример гравированной 5-кнопочной клавиатуры Lutron SeeTouch из сатинированного никеля с черными кнопками.

После того, как вы определились с функцией каждой сцены, вы можете получить гравировку кнопок, заполнив форму и отправив ее обратно в Lutron, это включено в стоимость клавиатуры. Вы можете выбрать что-то простое, например «Сцена 1», «Сцена 2» и т. д., или попробовать что-то более авантюрное, например «Все включено», «Просмотр телевизора», «Время вечеринки», «Чтение» и «Все выключено», как в моем примере. Сцена может представлять собой смесь нескольких цепей освещения, для которых установлены разные уровни затемнения. «Просмотр телевизора» может приглушить яркость основного светодиодного светильника до 10 %, настенного освещения до 30 %, светодиодной ленты в бухте до 50 % и даже включить настольную лампу — и все это одним нажатием кнопки.

Если вы планируете установить полную домашнюю автоматизацию, такую ​​как Lutron Grafik Eye QS или Energi Savr Node (известную как ESN), соответствующие клавиатуры, известные как SeeTouch, должны быть подключены совершенно иначе, чем любые традиционные переключатели, которые мы упомянул. Во-первых, им требуется питание 24 В постоянного тока, которое можно получить непосредственно от Grafik Eye или ESN. Клавиатуры также могут управлять электронными жалюзи, которые также доступны от Lutron.

С помощью рекомендованного кабеля управления Lutron, состоящего из двух пар кабелей, одна пара для питания, а другая пара для сигнала. Дополнительные клавиатуры и другие компоненты могут быть соединены друг с другом с помощью терминала QS Link. Вы даже можете связать Grafik Eye QS с узлом Energi Savr Node и использовать их в одной системе.

Lutron Grafik Eye снят с производства, так как цена на него была слишком завышена, чтобы идти в ногу с другими перспективными брендами интеллектуального освещения.

Цепи освещения – петля вход, петля выход

Предпочтительный способ подключения встраиваемых потолочных светильников – метод «петля вход-петля». Это форма параллельной проводки, в которой один кабель (обычно двойной и заземляющий 6242Y), содержащий активный, нейтральный и заземляющий провода, входит в петлю, а затем выходит из светильника выщелачивания. Это альтернатива традиционной системе распределительных коробок, она требует меньшего количества кабеля и выполняется быстрее.

Многие потолочные светильники имеют клеммную колодку с входом и выходом. Например, Ansell iCage имеет самый большой из них, который был специально разработан для этого типа проводки. Популярной особенностью потолочных светильников являются вставные клеммы, которые также имеют клеммы для входа и выхода. У некоторых они напрямую подключены к потолочному светильнику, а у некоторых есть разъемы для проводки. На изображении ниже показан метод подключения «петля-вход-выход»:

При установке светильников, не имеющих собственной системы подключения, многие установщики создают свою собственную, используя соединитель Click Flow. С помощью этого разъема вы подключаете меньший штекерный разъем к потолочному светильнику, а соответствующий гнездовой разъем — к цепи входа и выхода. Затем вы просто включаете потолочный светильник в цепь и продолжаете процесс со следующими.

Другие потолочные светильники, такие как Aurora M Series и Click Ovia Nano, поставляются с собственными разъемами для проводки. Штекерный разъем уже подключен к светильнику, так что половина работы уже сделана за вас. Еще одно преимущество использования соединителей Flow заключается в том, что в случае выхода из строя потолочного светильника вы можете отсоединить его и заменить самостоятельно, не прибегая к помощи электрика, чтобы отсоединить его, а затем снова подключить новый.

Цепи освещения — последовательное подключение

Серийная проводка в основном используется с несколькими светодиодными лампами, которые питаются от одного и того же светодиодного драйвера. Обычно он используется с небольшими светодиодными потолочными светильниками или со светодиодными заземляющими светильниками постоянного тока. Самые популярные номиналы постоянного тока — 350 мА или 700 мА. На приведенной ниже диаграмме показано, как это делается:

Несмотря на то, что многие из предлагаемых нами светодиодных потолочных светильников работают на постоянном токе, каждый из них снабжен собственным светодиодным драйвером, который либо непосредственно прикреплен к ним, либо тянется за ними, как старомодный галогенный и Комбинация трансформаторов низкого напряжения. Если вы подключаете питание к каждому светодиодному драйверу отдельно, это будет классифицироваться как параллельное подключение и может быть выполнено с использованием метода «петля вход-петля». Параллельная проводка в основном используется с осветительными приборами постоянного напряжения, такими как светодиодные ленты.

Подключение потолочного светильника

Если вы модернизируете существующий галогенный потолочный светильник, скорее всего, у вас будут галогены сетевого напряжения GU10 или низковольтные MR16 (GU5.3). Галогены низкого напряжения будут иметь трансформатор; его нужно будет отключить, так как он больше не потребуется. Единственная причина, по которой вам нужно сохранить трансформатор, заключается в том, что если вы хотите использовать светодиоды MR16, работающие от переменного тока, это менее популярный вариант, так как вам нужно убедиться, что существующий трансформатор совместим со светодиодами, и если вы диммируете их, вам необходимо убедиться, что светодиод MR16, трансформатор и диммер совместимы. Многие установщики выбирают GU10 или интегрированный вариант, поскольку они требуют меньшего количества компонентов и часто стоят дешевле.

Размер выреза отверстия

Если вы заменяете существующие потолочные светильники, вы хотите, чтобы ваши новые имели такой же размер выреза отверстия, в противном случае вам нужно будет либо сделать отверстия больше, либо уменьшить их (да, я сказал меньше), что потребует повторной штукатурки вашего потолка и повторной резки отверстий. Соответствие размеров отверстий всегда является ключевым решением в процессе выбора.

Если специально не указано, что потолочные светильники подключаются параллельно, то потолочные светильники обычно подключаются последовательно только тогда, когда несколько светильников питаются от одного и того же светодиодного драйвера. В зависимости от того, какой тип потолочного светильника вы выберете, вам может потребоваться установить условия для их заземления. Вот два примера, которые объясняют, как подключить потолочный светильник, один для потолочного светильника с огнестойким классом GU10, а другой объясняет, как подключить встроенный светодиодный потолочный светильник, каждый из которых имеет свои собственные положения заземления:

Подключение огнестойкого потолочного светильника — Ansell iCage

Ansell имеет большую клеммную колодку с входом и выходом, которая позволяет подключать 2 двойных кабеля 1,5 мм и кабель заземления к одному потолочному светильнику и к следующему. iCage поставляется с низковольтным патроном GU10 и GU5.3.

При использовании с патроном GU10 потолочный светильник питается от сети и должен быть заземлен. Это классифицируется как продукт класса I. Если вы используете низковольтный патрон GU5.3, потолочный светильник относится к классу III и не требует заземления.

Подключение встроенного светодиодного потолочного светильника — Halers h3 Pro

Некоторые встроенные светодиодные потолочные светильники, такие как лидер рынка Halers h3 Pro от Collingwood Lighting, имеют SELV, что означает безопасное сверхнизкое напряжение. Это означает, что напряжение драйвера светодиода ниже 12 В переменного тока или до 30 В постоянного тока. Напряжения ниже 20 В обычно не ощущаются человеческим телом и считаются безвредными.

Светильники SELV не требуют заземления; они классифицируются как конструкционные изделия Класса III. Светодиодный драйвер для h3 Pro также имеет двойную изоляцию, что означает, что он имеет два слоя изоляции вокруг токоведущих компонентов, что также означает, что его не нужно заземлять.
