Схема подключения выключателей без распределительной коробки

Информация о материале

Опубликовано: 15 апреля 2015

Просмотров: 68779

Просматривая статистику своего сайта заметил, что многие посетители ищут в интернете схему подключения выключателей без распределительной коробки. Почему они отказываются от нее? Думаю что просто хотят исключить соединения (скрутки) проводов, которые являются слабым звеном во всей схеме. Нет дополнительного соединения проводов — нет плохого контакта, нет окисления проводов, нет неисправностей, связанных с плохим качеством ее расключения. Подключить люстру с выключателем света без распредкоробки вполне возможно. Ниже вы найдете схемы подключения одноклавишного и двухклавишного выключателей без распределительной коробки, а также узнаете плюсы и минусы такого монтажа.

Схема подключения одноклавишного выключателя без распределительной коробки

Такая схема подразумевает собой отсутствие дополнительных скруток проводов между распределительным щитом, выключателем и светильником.

От щитка питания идет двухжильный провод если нет заземления и трехжильный если оно есть. Нам нужно фазный проводник довести целым до выключателя, а нулевой проводник до светильника. Для этого доводим целый провод до светильника. Затем разделываем его до места разделения жил. Обычно это прямо над выключателем. Это нужно для того, чтобы нулевой проводник остался у светильника (его уже можно сразу подключить), а фазный проводник спустился к выключателю. В этом случае получается, что разделывать кабель приходится на несколько метров, в зависимости от расстояния до светильника от выключателя.

Теперь необходимо фазу от клавиши выключателя довести до контакта «L» светильника. Для этого можно использовать одножильный проводник такого же сечения как и двухжильный. Трасса прохождения его будет примерно такая: от выключателя вверх по стене, затем по потолку до светильника.

Вот схема подключения одноклавишного выключателя без распределительной коробки.

Схема подключения двухклавишного выключателя без распределительной коробки

Как быть, если у вас люстра многорожковая и вы хотите ее подключить к двухклавишному выключателю без распределительной коробки?

Тут тоже сложного ничего нет. Провод, идущий от щитка прокладываем и разделываем также, как описано выше для одноклавишного выключателя. На схеме ниже он обозначен «Провод 1».

Теперь нужно от выключателя к люстре вести уже две жилы с разных клавиш. Для этого можно уже использовать полноценный двухжильный кабель. На схеме ниже он обозначен «Провод 2». Разделываем его на 5-10 см. В выключателе подключаем жилы на отходящие контакты. Эти провода будут фазными проводниками, когда клавиши выключателя будут переведены во включенное положение. Затем провод ведем вверх от выключателя и потом по потолку к люстре. Тут опять разделываем на 5-10 см и подключаем в люстре к фазным контактам L1 и L2.

Вот схема подключения двухклавишного выключателя без распределительной коробки.

Плюсами такого монтажа являются:

• отсутствие дополнительных соединений проводов, в которых часто возникают проблемы;
• простота подключения, так как нет пучка проводов в распредкоробке, которые необходимо соединять между собой. Новичку тут бывает сложно разобраться, так как приходится скручивать между собой жилы разных цветов;
• минимум неисправностей.

Минусами такого монтажа являются:

• отсутствие наружной (двойной) изоляции на жилах кабеля, которые разделываются на несколько метров.

Хотя этот минус можно исключить путем использования одножильных проводов с хорошей изоляцией. Делаем так:

• один самостоятельный провод от щитка с «шины N» пускаем сразу на светильник на контакт «N»;
• фазу от щитка с автоматического выключателя также самостоятельным проводом пускаем на выключатель;
• от выключателя пускаем одножильный или двухжильный провод (в зависимости от количества клавиш) к светильнику.

Как то так!

Улыбнемся:

Из записной книжки электрика:

Очень трудно найти в комнате выключатель, особенно, если он в коридоре.

• Назад

• Вперед

Добавить комментарий

конструкция и назначение, виды фурнитуры

Всем пользователям знакомы обычные выключатели света, изготавливаемые в виде клавишного прибора, закрепляемого непосредственно на стене. Чтобы подключить выключатель при необходимости его замены новым изделием или после ремонта, потребуется ознакомиться с конструкцией и существующими разновидностями клавишных приборов.

Содержание

1. Конструкция и назначение
2. Виды и место размещения
3. Правила подключения и подготовка к монтажу
4. Подготовительные процедуры
5. Инструкция по подключению
6. Установка наружного устройства
7. Монтаж при скрытой проводке
8. Подключение через распределительную коробку
9. Как подключить одноклавишный прибор на две лампочки

Конструкция и назначение

Внешний вид одоклавишного выключателя

Выключатель освещения одноклавишный отличается простотой конструкции и состоит из следующих основных деталей и узлов:

• пластикового корпуса, оформленного в виде рамки с закрепленным на ней механизмом переключения;
• двух стальных клемм, предназначенных для подключения подводящего и отводящего проводников;
• декоративной крышки и широкой клавиши (в некоторых моделях вместо нее предусмотрена кнопка управления).

На пластиковой рамке имеются два крепежных ушка с отверстиями, предназначенные для фиксации прибора в монтажной коробке или непосредственно на поверхности стены.

Клеммы выключателя имеют винтовые зажимы, надежно фиксирующие подводимый и отходящий в сторону распредкоробки проводники.

Устройство одноклавишного выключателя

Назначение клавишного выключателя – коммутация осветительных цепей – включение и выключение люстры или светильника. Область его применения не ограничивается одной бытовой сферой, поскольку такой выключатель может устанавливаться в помещениях любых категорий.

Виды и место размещения

Внутренний выключатель в коридоре

Одноклавишные изделия бытового применения выпускаются в следующих исполнениях:

• для наружной установки и расключения;
• для внутреннего монтажа;
• в виде модульных конструкций.

По степени защищенности от влаги и пыли эти изделия подразделяются на приборы повышенной герметичности и обычного исполнения.

Включатели света для внутренней установки используются при скрытом способе разводки проводников в квартире. В последнем случае они укладываются под штукатуркой или в полостях каркасных стен.

При наружном монтаже корпус выключателя закрепляется непосредственно на стене или на подкладке из древесины/пластмассы.

Схема подключения одноклавишного выключателя

Перед тем как подключать выключатель с одной клавишей в действующую сеть, потребуется ознакомиться с правилами его безопасной установки в пределах комнаты. Согласно принятым еще в советские времена стандартам монтировать устройство полагается на удалении от пола не менее 1,6 метра. Это ограничение принималось из соображений удобства управления прибором, располагающимся примерно на уровне глаз. Сегодня эти жесткие требования сняты, по новым правилам размещать электровыключатель допускается в следующих зонах:

• на поверхности стены со стороны дверной ручки на высоте примерно один метр от пола;
• на расстоянии не менее 0,6 метра от двери в ванную или душевое помещение;
• на удалении не менее 0,5 метра от газовых труб и других опасных магистралей.

Выключатели с управлением лампочкой от шнурка допускается устанавливать в зоне под потолком.

Модульные приборы или «выключатели на провод» применяются преимущественно в помещениях офисов, а также на промышленных и коммерческих площадях. Эти изделия предназначаются исключительно для монтажа в пластиковых кабель каналах. Приборы в специальном исполнении устанавливаются в комнатах с повышенной влажностью: ванных, подвалах, чердаках и других подсобных помещениях.

Правила подключения и подготовка к монтажу

Согласно положениям ПУЭ, подключение одноклавишного выключателя в любую сеть выполняется только в разрыв фазного проводника.

Устанавливать его в рассечение нулевой шины категорически запрещается. В противном случае появляется угроза получения удара током при ремонте люстры, например.

Перед тем как подсоединять выключатель к линейным проводникам потребуется основательно подготовиться к этому мероприятию.

Подготовительные процедуры

Правила расположения проводки

На подготовительной стадии проводятся следующие операции:

1. Выбирается место, подходящее для установки прибора. Основные требования – удобство и безопасность.
2. Прорисовывается во всех деталях схема подключения выключателя.
3. Подготавливается комплект инструментов и материалов, без которых невозможно обойтись при проведении монтажных работ.

Место под монтаж выбирается в полном соответствии с требованиями действующих нормативов, а при составлении схемы подводки к выключателю обязательно учитывается направление присоединения.

На корпусе снизу и сверху обозначены стрелки, направленные вовнутрь и наружу. Они означают места ввода фазного проводника, идущего от линейного автомата и вывода его продолжения.

При отсутствии стрелок следует руководствоваться другими признаками, указывающими, где у выключателя верх, а где низ. Провод от автоматического выключателя всегда подводится снизу. Для внутреннего или наружного монтажа и последующего подсоединения к сети потребуется следующий комплект инструментов и материалов:

• отвертка плоская и крестообразная;
• бокорезы монтажные;
• коробка установочная для скрытого монтажа;
• подрозетник для открытой установки.

Также следует подготовить изоляционную ленту и набор дополнительного крепежа.

При подготовке инструмента важно обратить внимание на еще одну ответственную деталь. Для монтажа выключателя закрытым способом потребуется дрель со специальной сверлильной насадкой, которую специалисты называют «коронкой».

Инструкция по подключению

Различные схемы подключения выключателей схожи между собой, но отличаются некоторыми важными деталями. Поэтому имеет смысл рассмотреть три различных варианта, связанных с наружной и внутренней установкой изделий, а также со способом коммутации в распаечной коробке.

Установка наружного устройства

Назначение винтов выключателя

Простейший способ, позволяющий подключить одноклавишный выключатель на поверхности стен, реализуется по классической схеме. Отводимый от автомата фазный проводник соединяется с нижней клеммой, а отходящий от верхнего контакта идет напрямую к источнику света. В данной ситуации не имеет значения, как прокладываются оба эти проводники: по поверхности стен или скрытно.

Правильным считается такое подключение, при котором сам прибор устанавливается в разрыв фазного провода. Это правило одинаково справедливо для всех рассматриваемых вариантов.

Монтаж при скрытой проводке

В случае скрытой укладки кабеля в толще стен корпус выключателя размещается в специально предназначенных для этого нишах, а провода подводятся к нему через пластиковую установочную коробку. По завершении их соединения с клеммами изделия корпус с коробом утапливаются в стенной нише и фиксируются там специальными шурупами. После этого останется закрыть каркас выключателя декоративной крышкой и установить клавишу переключения на свое место.

Чтобы сделать все эти операции по возможности быстрее, придется воспользоваться уже готовыми проводниками и нишами, оставшимися от старого выключателя. Если длина торчащей из стены алюминиевой жилы недостаточна для подключения, придется нарастить ее, воспользовавшись куском медного проводника и миниатюрным клеммником переходного типа.

Подключение через распределительную коробку

Схема подключения проводов без заземления

Чтобы расключить выключатель через распредкоробку потребуется проделать следующие операции:

1. Отводимый фазный проводник прокладывается до соответствующего контакта распределительного узла.
2. После его фиксации другой провод протягивается до осветительного прибора.
3. Нулевой проводник прокладывать обычно не требуется, поскольку он заранее уложен в толще стен или потолка до второй клеммы осветителя.

Все процедуры по расключению одинарного выключателя аналогичны уже описанным ранее операциям.

Как подключить одноклавишный прибор на две лампочки

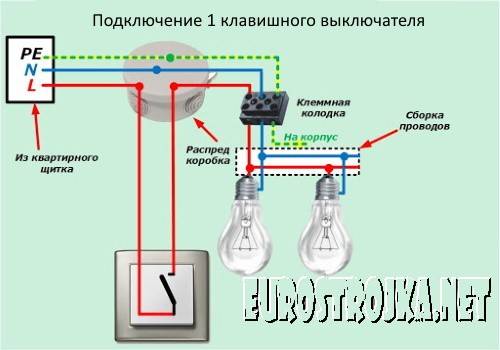

Схема подключения одноклавишного выключателя на две лампы

При рассмотрении схемы подключения одноклавишного выключателя к двум лампам, установленным в разных местах, необходимо обратить внимание на следующие детали:

1. От верхней клеммы прибора в сторону распределительной коробки отводится один проводник.
2. От нее в сторону каждого из осветителей протягивается свой отдельный фазный провод.
3. В завершение останется провести расключения внутри самой коробки, после чего два отходящих к лампочкам отвода окажутся подсоединенными с помощью перемычки.

Этот способ применим лишь в том случае, когда два осветителя располагаются поблизости — в одной комнате с общей распределительной коробкой.

Для укладки провода до второго осветительного прибора совсем не обязательно подготавливать штробы в стенах и потолке. Можно воспользоваться обычным пластиковым кабельным каналом, проложенным по этой же трассе.

При наличии в квартирной электропроводке шины заземления соответствующий провод подсоединяется к корпусу светильника. При его отсутствии заземляющая клемма остается незадействованной.
