Не так давно найти арматуру в бетонных сооружениях было сложной задачей. Это делали либо вскрывая участки бетонной конструкции, либо использовали магниты. Но техника не стоит на месте и сегодня существует много методик и приборов, которые упрощают этот процесс. Чаще всего в сегодняшних приборах используется магнитный метод сканирования.

Зачем нужно искать арматуру в бетоне?

При проведении строительно-ремонтных работ, технического обслуживания здания обязательно знать, где находится арматура. Для этих целей применяют детектор арматуры в бетоне. Он устанавливает, где именно проходится арматура, ее диаметр, а также толщину бетонного слоя. Такая необходимость возникает, потому что при столкновении сверлящего ил другого инструмента с арматурой наносится вред не только технике. Это может повредить конструкцию арматуры или в случае небольшого повреждения прута привести к последующей коррозии железобетонной панели.

Согласно ГОСТ, поиск арматуры в бетонных конструкциях, измерение толщины защитного слоя производится магнитным методом. От толщины бетонного слоя зависит то, как найти нити пролегания металлических прутьев. Ведь можно использовать как обычный мощный магнит, так и гиперчувствительные приборы. Но в соответствии с нормативными требованиями, эти параметры устанавливаются только сертифицированными приборами, которые включены в Госреестр средств измерения.

При помощи этого метода устанавливают тонкости защитного слоя, недолив бетона при сооружении конструкции, местонахождение арматуры, ее примерный диаметр. Этот способ контроля позволяет исполнить задачу, не нарушая целостности сооружения.

Для осуществления задачи контролируемая плоскость сканируется. В результате выдаются все необходимые параметры. Для уточнения показателей о диаметре прутьев, контрольные участки вскрывают.  Техника установки армирования:

  1. сканируют поверхность магнитным или геофизическим методом;
  2. определяют нахождение армосетки на поверхности, толщину защитного слоя и расположение стержней;
  3. вскрывают контрольные участки и и помогают определить точность данных приборов.

Вернуться к оглавлению

Приборы для поиска

Принцип действия таких приборов – регистрация перемен электромагнитного поля при столкновении с металлическими предметами.

Вернуться к оглавлению

Elcometer P120

Elcometer P120 Детектор арматуры в бетоне.

Один из самых легких и быстрых в использовании приборов. Он устанавливает местонахождения прутьев, направление, а также толщину защитного бетонного слоя. Размер поисковой головки прибора 10 см. Он уведомляет о результатах поиска при помощи громкого звукового сигнала, а также данными на шкале. Данные не искажаются при работе возле больших металлических объектов.

Чувствительность Elcometer P120 дает возможность быстро и точно установить вертикальное и горизонтальное направление армопрутьев. После обнаружения арматуры необходимо вести прибор по направлению прута для определения максимального минимального уровня сигнала. Минимальный сигнал означает, что арматура проходит под углом 900 к ручке прибора. Также предусмотрен разъем для наушников, что позволяет работать в людных и шумных местах.

Характеристики:

  • определяемый диаметр арматуры 0,8-3,2 см;
  • измеряемый бетонный слой 1,2 – 1,6 см.

Вернуться к оглавлению

Elcometer P100

Несмотря на небольшую цену, этот прибор легкий, надежный и точно определяет необходимые параметры (армопрутья, трубы, стяжки из нержавеющей стали и т. д.). Размер поисковой головки 10 см. О результатах сканирования уведомляет при помощи громкого звукового сигнала. Elcometer P100 позволяет установить направление арматуры.

Вернуться к оглавлению

PROFOSCOPE

При помощи PROFOSCOPE проводят оперативный контроль защитного слоя в бетоне и местонахождение стержней арматуры. Он дает возможность сохранения данных измерений, в том числе автоматически. В нем запрограммированы несколько режимов хранения, что позволяет выбрать более удобный для использования, и экономит время на записи результатов вручную. Датчик встроен в корпус прибора, что обеспечивает небольшой размер.

Легкость и удобство прибора позволяет работать одной рукой, что дает возможность параллельно маркировать армопруты.

О результатах исследования он уведомляет звуковыми сигналами и видеоданными. Его датчики могут показывать прутья в реальном времени, их диаметр, направления и положение, а также толщину защитного бетонного слоя. PROFOSCOPE может установить, где конкретно находится прибор относительно стержней (между ними или над каким-то из них). Благодаря этому, на выполнение всей работы уходит значительно меньше времени и средств, точность результатов не искажается.

Характеристики:

  • определяемый диаметр армопрутьев 0,5–5,7 см;
  • измеряемый бетонный слой 0,5-18 см;
  • рабочая температура -100С – 600С.

Вернуться к оглавлению

Поиск-2.51

Прибор устанавливает толщину бетона и диаметр армопрутьев за 2 измерения, автоматически и вручную определяет марку стали, а также имеет функцию сохранять данные. При помощи Поиск-2.51 находят зоны, в которых нет арматуры, чтоб на этих участках проверять прочность бетонного сооружения соответственными методами. Он соответствует всем требованиям ГОСТ. Обладает 3 режимами запоминания.

Плюсы эксплуатации:

  • линейный индикатор, цифровые данные и звуковой сигнал для поиска армопрутьев;
  • точность в установлении толщины бетонного слоя;
  • маленький размер;
  • защитные стержни датчика легко скользят по проверяемой плоскости;
  • встроенный аккумулятор с зарядным устройством.

Характеристики:

  1. калибровка в приборе выполняется автоматически;
  2. графический дисплей с подсветкой;
  3. возможность поиска результатов, сохраненных ранее, по датам и номерам;
  4. 6 систем использования: поиск арматуры на большой глубине; установка проекций армопрутьев на проверяемую плоскость; измерение диаметра стержней при известном защитном слое из бетона; измерение защитного слоя бетона; измерение при неустановленных параметрах армирования.

Вернуться к оглавлению

NOVOTEST Арматуроскоп

Этим приборам свойственно три режима работы:

  • основной – определение бетонного слоя при известном диаметре армопрутьев и наоборот;
  • сканирование;
  • глубинный поиск.

Для поиска арматуры плоскость сканируется прибором. Для этого датчик может поворачиваться вокруг оси, так происходит определение толщины бетонного слоя. На дисплее и линейном индикаторе отображается расстояние до армопрутьев. Также прибору свойственный звуковой поиск, что дает возможность определить направление прутьев, несмотря на дисплей (чем ближе арматура, тем чаще звуковой сигнал).

NOVOTEST Арматуроскоп устанавливает диаметр арматурных стержней при помощи диэлектрической прокладки. Прибор состоит из блока и датчика, который крепится при помощи кабелей. Работа обеспечивается обычными аккумуляторными батарейками.

Вернуться к оглавлению

Вывод

Определить точное расположение стержней арматуры в бетоне – это важная задача при выполнении строительных и ремонтных работ, ведь повреждение армопрутьев конструкции может сделать ее не только менее прочной, а и нанести урон всему сооружению.

На сегодняшний день наиболее распространенным методом поиска является магнитное сканирование. Для этого существует множество приборов, которые отличаются по цене. Техническим характеристикам и точности результатов.

Как найти арматуру в стене

При проведении ремонтных работ, возникают ситуации, когда необходимо на стене разместить элементы крепления, но при этом есть вероятность, что сверло упрется в проложенную арматуру. О том, как найти арматуру в бетонной стене, применяя электронные устройства, о сложностях, возникающих во время бурения стен и способах их решения, расскажем в данной статье.

Использование приборов для поиска скрытой арматуры

Содержание статьи

  • Ищем арматуру в бетоне: зачем?
  • Устройства для определения местонахождения арматуры
  • Elcometer P120 – небольшой вес, высокое качество
  • Elcometer P100 – простота использования
  • PROFOSCOPE – многофункциональное устройство
  • Поиск-2. 51 – отечественный производитель
  • NOVOTEST Арматуроскоп – 3 режима работы
  • Какие трудности появляются при сверлении отверстий
  • Опасность повредить скрытую электропроводку
  • Сверло уперлось в арматуру
  • При сверлении Вы уперлись в деревяшку
  • Не сверлит дальше
  • Зажим сверла в стене
  • Сверлим арматуру правильно
  • Выбор бура для сверления арматуры
  • Небольшое заключение

Ищем арматуру в бетоне: зачем?

Ремонтные работы, проводимые в зонах с арматурой, требуют четкого знания расположения армированных прутов. Для того, чтобы обнаружить арматуру в стене, используются современные приборы, определяющие точное местонахождение строительного материала в полости основания стены.

Без определения местонахождения арматуры, возможно появление некоторых проблем:

  • При бурении или сверлении отверстия, инструмент натыкается на арматуру. В результате повреждается сверло или бур.
  • При подготовке отверстия под подрозетник, арматура приносит неудобства. Во-первых, возникает сложность использования электрического провода вблизи металлических предметов, что увеличивает риск короткого замыкания. Во-вторых, при близком расположении арматуры к поверхности, возникнут трудности с установкой подрозетника – не хватит глубины посадочного места.

Чтобы найти арматуру в бетонной стене и определить толщину бетона, необходимо провести сканирование специальными приборами, работа которых основана на магнитно-резонансной диагностике. Отсканировав поверхность с арматурой, устройство выдаст точные результаты. Для уточнения расположения арматуры проводится вскрытие поверхностного защитного слоя.

Устройства для определения местонахождения арматуры

Электронные устройства проводят определение размещения арматуры в стене по магнитному и геофизическому методу. Первый способ предусматривает направленное движение электромагнитных волн, которые при столкновении с арматурой, регистрируют отклонение. Второй способ выдает менее точные показатели. Современная аппаратура работает исключительно по магнитному методу.

Elcometer P120 – небольшой вес, высокое качество

Простота использования и небольшой вес, делает прибор довольно популярным среди строителей. Используется для обнаружения арматуры и определения глубины защитного слоя. прибор оснащается поисковой головкой диаметром 10 см. В основе головки находится магнит, который ищет арматуру. При распознавании арматуры в стене, прибор издает громкий звуковой сигнал, а на шкале можно наблюдать отклонение стрелки. Детектор не реагирует на расположенные вблизи металлические конструкции, указывая лишь положение арматуры в конструкции стен.

Elcometer P120 для обнаружения арматуры в стене

Благодаря чувствительности Elcometer P120 удается определить в каком направлении проходит арматура. Для этого, после обнаружения арматуры, магнит с поисковой головкой ведется вдоль бетонного основания, чтобы определить точное направление движения каркаса из арматуры. Уменьшение силы звукового сигнала означает отклонение поисковой головки от направления движения армированного прута.

Чтобы искать арматуру в шумных местах, производителем предусмотрен разъем для наушников. Прибор обладает следующими характеристиками:

  • Диапазон определения диаметра арматуры – 0.8-3.2 см.
  • Диапазон определения толщины бетона – 1.2-1.6 см.

Elcometer P100 – простота использования

Представляет легкий в использовании, надежный и экономичный прибор, основная направленность которого – это определение расположения и ориентации арматуры в бетоне. Для обнаружения предметов в стене, используется поисковая головка диаметром 10 см, внутрь которой встроен магнит. Прибор работает от батарей, которые при выходе из строя, подлежат замене.

Диапазон обнаружения арматуры прибором Elcometer P100:

  • Арматура диаметром 8 мм – глубина обнаружения 90 мм.
  • Арматура диаметром 16 мм – глубина обнаружения 100 мм.
  • Арматура диаметром 32 мм – глубина обнаружения 110 мм.

Срок эксплуатации прибора – 12 месяцев.

PROFOSCOPE – многофункциональное устройство

Прибор проводит контроль верхнего слоя бетонного основания и обнаруживает арматуру в толще бетона. Благодаря PROFOSCOPE возможно автоматическое сохранение данных. Для этого производитель предусмотрел несколько режимов. Такое преимущество позволяет выбрать наиболее подходящий, экономя время на записывании информации вручную. В корпусе устройства встроен магнит, который отвечает за качество выполняемых действий.

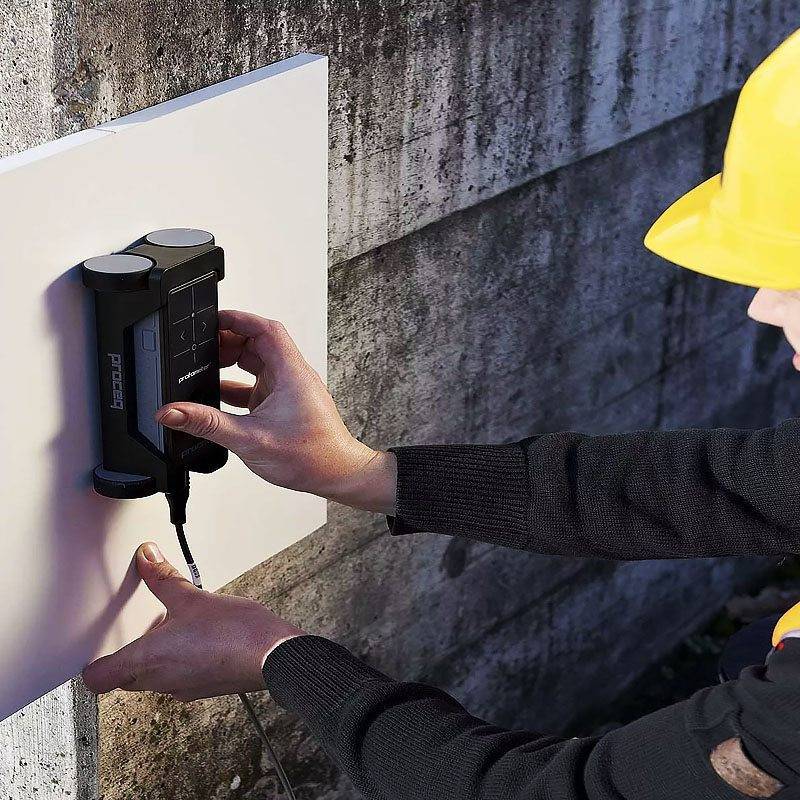

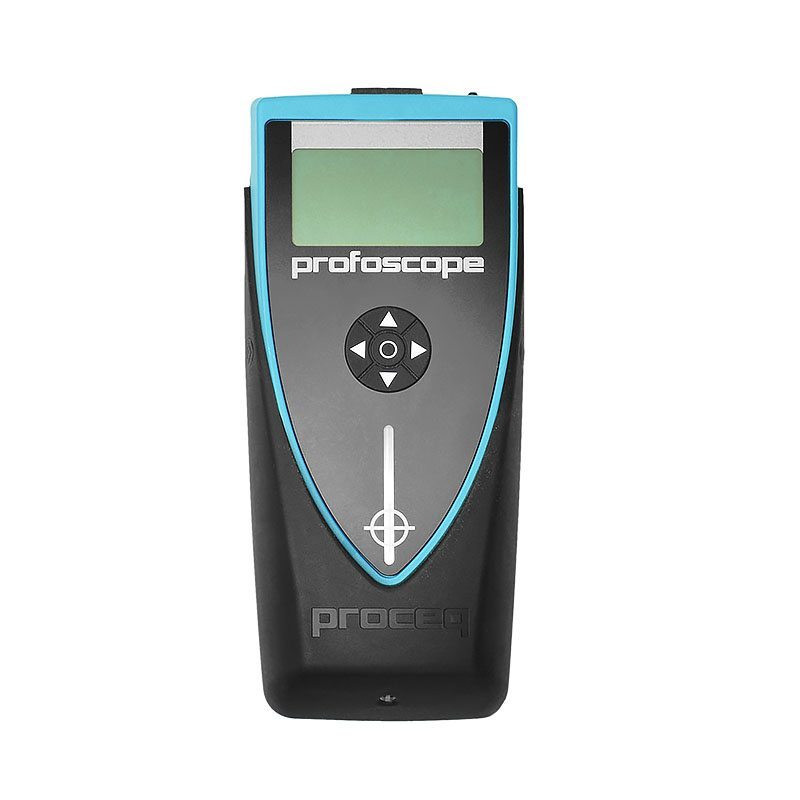

PROFOSCOPE — поисковик арматуры

Для запуска прибора, на торце устройства расположена кнопка включения. Там же, путем открытия верхней крышки, можно обнаружить место для размещения двух 1.5 Вт батареек.

Как найти арматуру в бетонной стене:

  1. Установите PROFOSCOPE на бетон, расположив прибор вертикально.
  2. Движением влево или вправо передвигайте устройство вдоль стены.
  3. Когда арматура будет обнаружена, на дисплее прибора появится символ прицела.
  4. Чтобы определить положение арматуры в стене, необходимо попытаться образно совместить прицел с со встроенным прутом.
  5. Световой сигнал на приборе говорит о четком совпадении с положением армированного прута.

На дисплее можно разглядеть некоторую информацию. Так в левом нижнем углу показано, какую толщину имеет бетон или расстояние до арматуры. В правом нижнем углу можно разглядеть стрелочку, указывающую на направление движения относительно арматуры. Если прибор движется в противоположную от каркаса сторону, то стрелочка будет опущена вниз.

Технические характеристики устройства:

  • Диапазон определения диаметра арматуры – 0.5-5.7 см.
  • Диапазон определения толщины бетона – 0.5-18 см.
  • Прибор способен работать при температуре от 100 до 600оС.

Поиск-2.51 – отечественный производитель

Всего 2 измерения необходимо сделать, чтобы определить толщину бетонного слоя и диметр арматуры. В функционал устройства входит определение марки стали, используемой при изготовлении изделия. Прибор аналогично предыдущему способен автоматически сохранять полученную информацию.

Используя Поиск-2.51 можно обнаружить зоны, где не проходит арматура и проводить в этих местах необходимые работы. Изготовленное устройство соответствует требованиям заявленным ГОСТом. Для сохранения данных в приборе присутствует 3 режима работы.

Поиск-2.51 — инструмент, способный отыскать скрытую арматуру

Преимущества использования устройства:

  • Поиск-2.51 оснащен линейным индикатором, который облегчает поиск арматуры в бетонной стене.
  • Цифровые данные появившиеся на дисплее сохраняются на устройстве.
  • Как только арматура обнаружена, воспроизводится звуковой сигнал.
  • Прибор определяет точное расстояние до арматуры, расположившейся под толщиной бетонного слоя.
  • В основе поисковой головки расположили магнит.

Внимание! Чтобы с точностью определить толщину бетонного слоя, прибор прикладывается непосредственно к основанию. При удержании на расстоянии устройства будет показывать дальность расположения арматуры относительно Поиск-2.51.

  • Небольшие размеры и легкий вес устройства облегчают работу.
  • Поисковые стержни имеют защитную поверхность, которая предотвращает возможность появления механических повреждений датчика.
  • Благодаря наличию аккумуляторных батарей, прибор используется в любом месте, независимо от расположения электрических сетей.

NOVOTEST Арматуроскоп – 3 режима работы

Прибор NOVOTEST работает в 3 режимах:

  • Основной. Определяет толщину бетонного слоя если известен диаметр арматуры.
  • Сканирование рабочей поверхности.
  • Определение глубины.

Прибор оснащен дисплеем, на котором отображается вся необходимая информация. К торцевой части, через специальный разъем, производится подключение кабеля для дистанционного магнитного датчика.

NOVOTEST сканирует поверхность для обнаружения арматуры

Для сканирования поверхности, датчик прикладывается непосредственно к бетонному основанию с целью обнаружения арматуры. Так как датчик подходит к прибору через провода, то возможно его использование в любом положении.

Как только арматура будет обнаружена, прибором издается звуковой сигнал, сопровождаемый появлением информации о расстоянии до расположившейся внутри бетонного слоя арматуры.

При приближении к арматуре, прибор издает короткий звуковой сигнал. Чем ближе к источнику беспокойства, частота звуковых сигналов увеличивается.

Какие трудности появляются при сверлении отверстий

Нередко при проведении ремонта появляется необходимость в сверлении отверстий для различных нужд. К примеру, необходимость установки крепежного элемента, электрической розетки, распределительной коробки или выключателя. Во время выполнения этих работ и других, связанных с внесением изменений в поверхность бетонного основания, можно наткнуться на арматуру. К каким сложностям это может привести и, как с этим справиться, разберем ниже.

Опасность повредить скрытую электропроводку

Наиболее часто встречаемая проблема появляется если стена имеет скрытую электропроводку, нахождение которой не определяется невооруженным взглядом. Сложность заключается в том, что при просверливании отверстия есть большой риск попадания в электрические провода, что чревато замыканием и выхода из строя целого ряда электроприборов.

Несколько способов найти скрытую электропроводку в стене:

  1. Радиоприемник. Как известно радиотехника очень чувствительна к электромагнитным волнам. Чтобы провести диагностику стены настройте приемник на частоту 100 кГц и вытяните антенну. Кончиком ведите вдоль предполагаемой зоны расположения проводки. Появление характерного треска говорит о близком расположении электричества. Чем сильнее помехи, тем ближе проводка.
  2. Слуховой аппарат. Установите аппарат на режим «Телефон», который предусмотрен для разговора слабослышащими по мобильному устройству. Ведите устройство по стене до появлений тресков. Прибор также, как и радиоприемник имеет погрешности.
  3. Индикаторная отвертка. Зажмите кончик отвертки пальцами, а торцевую часть водите по стене. При обнаружении проводки, индикатор загорается. Минусом способа является небольшая глубина обнаружения – до 2 см.
  4. Мультиметр. Подключите к клемам транзистор 2SK241 – средний и левый вывод. Установите переключатель в положение 200 кОм. Водите импровизированный датчик вдоль стены. При изменении электромагнитного поля, сопротивление на дисплее будет меняться. Данный метод обладает лучшей точностью, но все-таки имеет погрешность до 7 см.
  5. Металлоискатель. Прибор настраивается на диапазон от 2 до 20 кГц. При обнаружении проводки будет издаваться громкий писк. Преимущество метода в том, что металлоискатель способен отыскать даже проводку без подключенного электричества.
  6. Датчик скрытой проводки. Данный прибор обладает наилучшей точностью, потому как изготавливался специально для этих целей. Однако для получения точных показателей требуется низкий уровень влажности в помещении.

Сверло уперлось в арматуру

Порой возникают ситуации, когда при работе с бетонной стеной, попадаешь в арматуру, проходящую внутри конструкции. Во время просверливания отверстия можно услышать характерный скрежет по металлической поверхности, а сверло не будет двигаться дальше. Что делать в таком случае? На самом деле есть несколько вариантов решений:

  • Место сверления не принципиально. Попадание во время просверливания отверстия в арматуру, явление не частое и потому, вероятность того что после подготовки второго отверстия сверло попадет в арматуру повторно, минимальна. В крайнем случае, расположенные рядом два отверстия, помогут сориентироваться с направлением движения армированного прута, и внеся определенные корректировки, сделать повторное просверливание отверстия.
  • Сверлить нужно именно в этом месте. Случай, когда сверлить необходимо в определенном месте, предусматривает 2 варианта решения. Какой будет выбран окончательно, определяется исходя из конкретной ситуации. Рассмотрим оба:
  • Сверло уперлось полностью в арматуру. В таком случае, установите сверло по металлу и постоянно смачивая в холодной воде, аккуратно просверлите арматуру. После того как преграда будет преодолена, произведите повторную замену на сверло по бетону и продолжайте бурить отверстие.

Сверлим через арматуру

  • Сверло захватывает половину арматуры и половину бетона. Не меняя положения отверстия, можно слегка поменять угол наклона. Это никак не повлияет на качество полученного отверстия.

При сверлении Вы уперлись в деревяшку

Встречаются и такие ситуации, когда в бетонной стене попадают деревянные бруски. Возможно они выполняли какую-то функцию во время заливки или попросту были забыты неопытными работниками. На самом деле причина появления деревяшки в стене совсем не важна, а вот решение необходимо найти, и оно не сложное. Приобретите или возьмите из собственного арсенала сверло по дереву, и пройдите дерево аналогично, как если бы сверлили арматуру.

Как же определить, что сверло уперлось именно в деревянное основание? На это укажет несколько признаков:

  • Так как сверло по бетону не рассчитано на сверление дерева, то при попадании в брусок можно почувствовать снижение интенсивности прохождения слоя.
  • Концевая часть сверла по бетону отличается по форме от инструмента по дереву, в результате чего при интенсивной работе, усиливается сила трения и дерево начинает тлеть. Из отверстия пойдет легкий дымок или характерный запах горелого дерева.

Не сверлит дальше

Отверстие просверлено не полностью, осталось около 5 мм, а причину выявить не получилось. Такая ситуация также встречается. К примеру, внутри стены может по вероятной случайности камень, который не поддается сверлению, бурению и долблению. Что же можно сделать? В таком случае есть одно, наиболее правильное решение, но оно подойдет если к месту крепления не предъявляется жестких требований:

  • Для крепления используются дюбель-пробки.
  • Подрежьте концевую часть пластиковой пробки при помощи канцелярского ножа.
  • Установите пробку внутрь отверстия.
  • Подыщите дюбель на 5 мм меньше, чем размеры пробки.
  • Вбейте в основание пробки подготовленный дюбель.

Такой метод используется только в крайних случаях, когда другого решения найти не удалось.

Зажим сверла в стене

Наверное, у каждого домашнего мастера случались ситуации, когда во время подготовки отверстия, сверло застревает в стене. Причины могут быть разные – от слишком глубокой посадки сверла в отверстие до зажима между каркасом с арматурой и камушком. Данная проблема очень неприятная и доставляет много хлопот. При зажиме, сверло прекращает свое вращение, а значит вынуть его назад не представляется возможным.

В таком случае, нужно прекращать попытки раскачивая сверло внутри стены или пытаться заставить его вращаться. Это может быть чревато поломкой сверла, которое останется в стене, и выемка обломка принесет другие проблемы. На работе электроинструмента данные попытки также отразятся негативно – он может сгореть.

Сверло застряло в стене

Как выйти из сложившейся ситуации:

  1. Оставьте сверло в стене освободив патрон перфоратора или дрели.
  2. Вставьте новое и аккуратно просверлите несколько отверстий вокруг проблемного участка. Возможно понадобится добраться до арматуры.

Такой прием поможет ослабить нагрузку на сверло и раскачивающими движениями вынуть застрявшее сверло.

Внимание! Если сверло не вынимается, необходимо вокруг него выбить небольшой участок по окружности, добравшись до конца инструмента.

Сверлим арматуру правильно

Сверление отверстия в железобетоне – операция, несущая в себе некоторые сложности. Структура бетона имеет высокий уровень плотности и потому нуждается в подборе специального инструмента. Также, трудности могут возникнуть из-за неопределенности прохождения арматуры внутри конструкции.

Выбранное сверло по бетону, при упоре в арматуру, может сломаться. Если же решили обойтись сверлом по металлу, то это приведет к износу заточенной части инструмента.

Выбор бура для сверления арматуры

Основной характеристикой, на которую нужно ссылаться при выборе инструмента – это диаметр входного отверстия и форма посадочного места.

Также, нужно придерживаться следующих правил:

  • Для сверления отверстий в бетоне выбирайте дрели с ударным механизмом или перфоратор.
  • Ограничитель глубины на перфораторе должен показывать число, превышающее глубину отверстия на 5-10 мм. В случае отсутствия вспомогательной шкалы, можно использовать цветной скотч или изоленту, намотав на сверло.
  • Первичный запуск вращения бура устанавливается на минимальное значение. По достижению арматуры, производится замена на инструмент по металлу и продолжается сверление.
  • После того, как отверстие будет подготовлено, рекомендуется провести чистку внутренней части, продув его вспомогательными инструментами.

Сверла из твердых сплавов подвержены сильному нагреву при бурении бетонных стен, но это нельзя назвать недостатком. Несмотря на это, изменение плотности материала во время сверления железобетонной стены приводит к быстрому износу бура.

Выбирая длину сверла, нужно отталкиваться от глубины отверстия, прибавив к исходным показателям еще 20-30 мм. Такое правило предотвратит возможный зажим сверла в полости бетонной стены.

Небольшое заключение

Несмотря на то, что арматура в железобетонном основании необходимая часть конструкции, и приспособлена для повышения прочностных качеств конструкции, все же иногда, она может доставить трудности при бурении отверстий. Раньше мастера, чтобы обнаружить прутья в стене использовали магнит. В настоящее время работа упрощена современными электронными приборами.

Сканирование и обнаружение арматуры в бетоне

от Michael Bernzweig

Арматура представляет собой стальные стержни, которые обычно проходят через бетонные плиты. Стальные стержни помогают усилить прочность бетонных плит, придавая конструкции прочную форму. К сожалению, арматура может нанести серьезный ущерб строительным инструментам, если вы выполняете работы по бурению или резке бетона. Если вы никогда особо не задумывались о сканировании бетона или осмотре бетона для обнаружения арматуры, это понятно. Многие люди не задумываются об этом до тех пор, пока им не понадобится просканировать бетонную плиту или проверить другой пол на наличие стального арматурного стержня или другого арматурного стержня.

Дорогостоящий ремонт и замена инструментов могут произойти, если вы врежетесь в арматуру. Поэтому перед началом работы вам необходимо найти арматуру в бетонных плитах. Детектор арматуры может точно измерить расположение и глубину стальных стержней. Для точного поиска арматуры в бетоне можно использовать либо портативные устройства обнаружения арматуры, либо георадарные системы. Как только вы точно обнаружите и измерите стальную арматуру, вы сможете выполнить поставленную задачу.

Почему локаторы арматуры жизненно важны для строительных работ?

Представьте, что вы работаете на стройке, и произошло повреждение водой. Под бетоном, который использовался для строительства конструкции, есть водопроводные трубы. Вам просто нужно срезать бетон и отремонтировать протекающие трубы. К сожалению, бетонные плиты армированы арматурой, что усложняет работу.

Используя локатор арматуры, вы можете точно и легко найти арматуру в бетоне, которую необходимо отрезать. Наличие подходящих инструментов на месте или в вашем наборе позволит вам быстро выполнить работу. Локатор арматуры, безусловно, является инструментом, который строители или фирмы должны всегда иметь на месте. Это предотвратит множество проблем на любой работе в будущем.

Важность обнаружения арматурных стержней в бетоне

Точная идентификация и определение местоположения арматурных стержней является первым шагом в неразрушающем обследовании железобетонных конструкций и тротуаров. Если вы устанавливаете инженерные коммуникации с помощью колонкового бурения или определяете прочность бетона, очень важно установить расположение стальных стержней, чтобы избежать повреждения целостности армирующего материала. бетона. Вы также исследуете материал, чтобы предотвратить любое повреждение армирующих материалов в будущем.

Найдите арматуру, оцените размер и глубину бетонного покрытия

Арматура часто находится под бетоном во время строительных проектов. Чтобы найти его, нужно знать, как его обнаружить и какие инструменты необходимы. В этом видео демонстрируется использование локатора арматуры, магнитометра и рулетки для поиска арматуры и определения размера и глубины бетонного покрытия. Обнаружение покрытия арматуры, куска материала, закрывающего конец арматуры, возможно с помощью металлодетектора.

Как обнаружить арматуру в бетоне?

При проведении неразрушающей оценки армирующих материалов вы:

  • Измерение толщины защитного слоя бетона на структурное соответствие, противопожарную защиту и коррозионную стойкость
  • Обеспечение правильного расстояния между стержнями и их размещения
  • Измерение размера или диаметра арматурных стержней, чтобы убедиться, что сборка соответствует проектным требованиям
  • Обнаружение стяжек, арматуры, соединений и другого заделанного металла
  • Обеспечение правильной длины соединения

Если вам интересно, как найти арматурный стержень в бетоне, использование локатора арматуры поможет вам избежать повреждения арматурной стали во время процедуры просверливания с помощью режущей пилы или колонкового сверления. Целостность конструкции может быть нарушена случайным повреждением арматурной стали.

Методы неразрушающего контроля

Локаторы арматуры используются для обнаружения арматуры, арматурных стержней, встроенных в бетонные плиты, балки и колонны. Они используют магнитные поля для обнаружения присутствия железа в бетонных конструкциях. Эти устройства обычно представляют собой портативные устройства с батарейным питанием, которые работают внутри зданий. Однако существуют и более крупные промышленные версии, которые можно устанавливать на грузовики или краны.

Основное преимущество локаторов арматуры перед традиционными методами, такими как забивание молотком или сверление, заключается в том, что они не повреждают проверяемую конструкцию. Это делает их идеальными для осмотра больших площадей, где невозможно просверлить отверстия. Кроме того, поскольку они не требуют физического контакта с тестируемым материалом, они с меньшей вероятностью могут вызвать структурные повреждения.

Хотя локаторы арматуры обычно считаются безопасными, при работе с ними всегда следует надевать защитное снаряжение. Вы никогда не должны пытаться перемещать устройство по зданию без надлежащей поддержки, и вам следует избегать перемещения тяжелых предметов вблизи проверяемой зоны.

Стальная арматура должна располагаться до начала других строительных работ в здании. Это включает в себя укрепление фундамента, заливку фундамента, установку сантехники, электропроводки и систем отопления / охлаждения, а также добавление внутренней отделки. Если арматура установлена ​​слишком поздно, это может нарушить структурную целостность здания.

Неразрушающая оценка железобетонных конструкций требует специального оборудования и обучения. Для обнаружения встроенной арматуры обычно используется неразрушающий метод, называемый ультразвуковым контролем. Ультразвуковой контроль использует звуковые волны для проникновения в бетон и определения местоположения арматуры, ориентации и размера стальной арматуры.

Почему в бетоне используется арматура?

Арматура абсолютно необходима, потому что бетон прочен при сжатии, но относительно слаб при растяжении. Его прочность на растяжение на самом деле составляет всего 10% от прочности на сжатие! Арматура и арматурные стержни обеспечивают способность бетона выдерживать растягивающие нагрузки. Это увеличивает его общую прочность и долговечность. Все мы видели бетон, который залили неправильно и без армирования. Он очень быстро растрескается и разорвется. Иногда вы увидите проволочную сетку, используемую в качестве альтернативы арматуре. Любой из них будет работать, чтобы помочь создать композитный материал со многими строительными приложениями и оставаться прочным при всех типах нагрузки.

Независимо от того, используете ли вы георадар или другое устройство обнаружения для быстрого сканирования и тестирования бетона, очень важно убедиться, что вы используете правильный инструмент, который позволит вам точно обнаруживать плотную арматуру и любые другие объекты из стального стержня. Также может быть хорошей идеей инвестировать в толщиномер покрытия, поскольку толщина покрытия арматурных стержней может различаться. На основании этих результатов вы сможете определить, какая прочность трубного дефектоскопа вам необходима. Это особенно полезно при сканировании больших конструкций, таких как фундаменты. Вы можете эффективно обрезать арматуру различного диаметра с помощью ударного гайковерта и резаков для арматуры, входящих в ваш набор инструментов. Когда у вас есть правильное оборудование, вам будет легче.

Обнаружение арматуры с помощью различных инструментов

Существует четыре различных инструмента, которые можно использовать для исследования арматуры в бетоне. Инструменты, используемые для обнаружения арматуры, включают измерители защитного слоя, локаторы арматуры, металлодетекторы и георадарный сканер бетона. Глубина и возможности измерения часто зависят от производителя и технических характеристик устройства.

Измерители защитного слоя

Измерители защитного слоя могут выполнять полную неразрушающую оценку арматурной стали в бетоне. Они точно определяют местоположение, диаметр арматуры и глубину закладных стальных стержней. Высококачественный измеритель защитного слоя является лучшим инструментом для оценки целостности арматурной стальной системы конструкции.

Измерители покрытия используют импульсные индукционные катушки для создания магнитных полей вихревых токов. На этот метод не влияют такие материалы, как дерево, бетон, пластик и кирпич. Влага и пустоты в бетоне влияют на показания прибора. Проводящие материалы в магнитном поле влияют на измерения.

Локаторы арматуры

Локаторы арматуры используют аналогичную технологию для обнаружения стальных опор. Однако бетонное устройство сканера арматуры меньше по размеру, более экономично и намного проще в использовании. Однако устройство не такое сложное, как Cover Meters. По сравнению с измерителями покрытия точность определения местоположения почти одинакова, но оценка глубины защитного слоя бетона, диаметра стержня и оценка широкой области не так точны. Локаторы арматуры могут точно определить точное местоположение встроенной проволочной сетки, стеновых стяжек, шпилек и металлических крепежных деталей внутри бетонных конструкций в самых разных сценариях.

Локатор арматуры представляет собой портативное устройство, используемое для поиска арматуры, закопанной в бетонных конструкциях, таких как дороги, мосты, плотины и стены туннелей. В этих устройствах используется технология электромагнитной индукции для обнаружения арматуры, заглубленной в бетон, без физического прикосновения к арматуре. Локатор арматуры предназначен для работы с арматурой диаметром от 3/8 дюйма до 2 дюймов. Обычно они поставляются с аккумулятором, экраном дисплея и портом USB.

Металлодетекторы

Если у вас менее сложная ситуация, в которой вам нужно найти стальную арматуру, вы можете использовать металлодетектор. Металлодетекторы хороши для общего поиска арматуры. Арматура должна быть широко расставлена. Большинство металлодетекторов, представленных сегодня на рынке, могут определять, является ли металл черным или цветным. Это уменьшает путаницу с материалом внутри бетонной конструкции. Металлодетекторы обнаруживают все металлы и, скорее всего, не смогут определить точное местоположение или границу стальной арматуры.

Георадар для бетона Сканер для бетона

Георадар для бетона Сканер для бетона — это новое устройство, используемое в строительстве. Георадар уже некоторое время используется в определенных отраслях, включая изучение подземных почв, археологические раскопки и поиск подземных коммуникаций. Новые технологические достижения сделали возможным использование георадара для неразрушающей оценки бетона.

Георадарные устройства могут точно определить местонахождение и размер больших арматурных стальных стержней на глубине до 2 футов от поверхности. Кроме того, георадар обеспечивает полное представление о пустотах, включениях, расслоениях и инженерных сетях под бетонной поверхностью. Некоторые модели могут предоставлять трехмерные изображения недр для четкого представления данных. На показания счетчика могут влиять проводящие материалы, находящиеся в магнитном поле.

Бетонные сканеры

Вы знаете, как это бывает. Вы начинаете проект и вдруг понимаете, что есть некоторые вещи, которые вы не планировали. Может быть, вам нужно установить спринклерную систему или провести подземные линии электропередач, или, может быть, вы просто хотите убедиться, что все в порядке. В любом случае, вам, вероятно, придется копать ямы. И хотя рытье ям может показаться достаточно простым, оказывается, что многие подрядчики делают это неправильно. Они используют слишком много грязи, не наносят нужное количество бетона или даже не измеряют должным образом. Эти ошибки впоследствии могут привести к серьезным проблемам. Например, если вы зальете слишком мало бетона, вы можете получить слабый фундамент. Если вы нальете слишком много, вы потеряете деньги и вам придется заказывать дополнительный материал. И если вы не измерите должным образом, вы можете промахнуться и получить неровные стены или потолки. Чтобы предотвратить подобные проблемы, в настоящее время существуют сканеры бетона, которые могут помочь вам найти скрытые объекты, такие как проводка, трубы, арматура и многое другое.

Важность расположения стальной арматуры в бетоне

Стальная арматура должна быть расположена до начала других строительных работ в здании. Это включает в себя укрепление фундамента, заливку фундамента, установку сантехники, электропроводки и систем отопления / охлаждения, а также добавление внутренней отделки. Если арматура установлена ​​слишком поздно, это может нарушить структурную целостность здания.

Методы неразрушающей оценки

Неразрушающая оценка железобетонных конструкций требует специального оборудования и обучения. Для обнаружения встроенной арматуры обычно используется неразрушающий метод, называемый ультразвуковым контролем. Ультразвуковой контроль использует звуковые волны для проникновения в бетон и определения местоположения арматуры, ориентации и размера стальной арматуры.

Колонковое бурение

Если вы хотите просверлить бетонную плиту для доступа к инженерным сетям, таким как водопроводные трубы, газовые трубы или электрические кабели, вы должны использовать методы отбора проб керна. К ним относятся сверление отверстий в бетоне, извлечение кернов из скважин и анализ кернов.

Как найти арматуру в бетоне

Измерители защитного слоя используются для обнаружения арматурной стали в бетонных конструкциях. Они работают, обнаруживая изменения электрических свойств бетона, вызванные присутствием металлических предметов, таких как арматура.

Существует две основные категории измерителей покрытия: индуктивные и емкостные. Индуктивные измерители покрытия используют электромагнитную индукцию для измерения магнитного поля вокруг конструкции. Конденсаторные измерители покрытия используют электрические поля, генерируемые электродами, встроенными в бетон, для определения изменения напряжения из-за наличия арматуры.

Системы обнаружения арматуры обычно устанавливаются в зданиях, где существует риск обрушения. К ним относятся мосты, высотные здания, туннели, плотины и атомные электростанции.

Георадар (GPR) — эффективный метод обнаружения арматуры в бетоне. Работа георадара заключается в передаче радиоволн в бетон и измерении отражений от арматурных стержней. Это позволяет инженерам точно видеть, где в здании находится арматура, без необходимости копать пол.

Металлодетекторы являются полезными продуктами, которые можно использовать в качестве инструментов в качестве детектора арматуры в бетоне для обнаружения арматуры, а также для надежного обнаружения проводов, труб и т. д., скрытых под поверхностью.

Каждый из перечисленных выше инструментов имеет множество преимуществ и недостатков для поиска арматуры в бетонных плитах. GPR — самая передовая из доступных технологий, но у нее есть свои недостатки, делающие ее не всегда надежной. Между тем, в зависимости от работы, могут быть достаточными такие простые устройства, как локаторы арматуры и металлодетекторы.

Прежде чем приобретать устройство, помогающее найти армирование в бетоне, необходимо разобраться в выполняемой работе. Если поиск арматурного стержня является обычной задачей, то локатор арматурного стержня может быть простым и удобным в использовании устройством, которое вам нужно. Однако, если ваша работа более сложная, вы можете выбрать современное устройство, такое как георадар, чтобы получить еще более четкое изображение стальной арматуры под поверхностью.

Copyright Detector Electronics Corp., 2021 г. — пересмотрено в августе 2022 г.

CRSI: Институт арматурной стали для бетона

ищу

Избранные публикации

Руководство по проектированию требований строительных норм и правил ACI 318

Участник: 149,95 долл. США

Не член: 199,95 долл. США

Design Checklist Suite

Для участников: 74,95 долл. США

Для лиц, не являющихся участниками: 149,95 долл. США

Размещение арматурных стержней, 10-е издание

Участник: $34,95

Не член: $69,95

Руководство по стандартной практике

Для участников: 54,95 долл. США

Для нечленов: 84,95 долл. США

Руководство по проектированию требований строительных норм и правил ACI 318

Для участников: 149,95 долл. США

Для нечленов: 199,95 долл. США

Design Checklist Suite

Для участников: 74,95 долл. США

Для лиц, не являющихся участниками: 149 долл. США.95

Размещение арматурных стержней, 10-е издание

Для участников: $34,95

Для нечленов: $69,95

Руководство по стандартной практике

Для участников: 54,95 долл. США

Для нечленов: 84,95 долл. США
