Пожарная лестница наружная: требования снип, ппб

Пожарная лестница — это стальная конструкция, предназначенная для передвижения по ней людей при возникновении в здании возгорания или других чрезвычайных ситуаций. Данное сооружение используется как путь эвакуации и маршрут следования спасателей. В зависимости от сложившейся обстановки выбирается направление вверх — на крышу или вниз, на землю если этажи не охваченные пламенем. Качество материала, конфигурация и места установки регламентируются законодательными актами.

Разновидности конструкций

Исходя из особенностей архитектуры зданий и сооружений, производится их оборудование эвакуационными путями, имеющими различный размер и форму.

Пожарные лестницы — виды:

1. Вертикальные. Представляют две параллельные трубы, между которыми приварены горизонтальные перемычки. Крепятся непосредственно к несущим конструкциям дома с помощью болтов или сварки. Устанавливаются в непосредственной близости от оконных проемов дальних от входных дверей комнат. Предназначаются для продвижения спасателей, доставки специального оборудования и спуска пострадавших. Могут применяться для самостоятельной эвакуации людей из горящих помещений. Изделия длиной более 6 м оборудуются дугами безопасности.
2. Маршевые. Состоят из наклонных пролетов, соединенных между собой горизонтальными площадками. Оборудуются перилами на всем протяжении. Более безопасные в использовании, так как исключается риск падения. Изделия предназначены для массового вывода людей из горящего здания, переноски тяжелого спасательного оборудования. Могут использоваться в качестве пунктов сбора при получении тревожного сигнала о состоянии здания.

Вертикальные и маршевые конструкции выводятся непосредственно на плоскую крышу или в технический этаж, если здание имеет скатную кровлю.

Размер нижней ступеньки пожарной лестницы наружной требования СНИП ППБ рекомендуют размещать не менее чем в 150 см от земли. Допускается устанавливать телескопическое звено, если в сложенном состоянии обеспечивается его надежная фиксация. Минимальная ширина для всех типов лестниц составляет 60 см, а длина площадки между маршами — 80 см.

Вертикальные конструкции устанавливаются на сооружения высотой до 20 м, тогда как маршевые монтируются без ограничений по количеству этажей.

Требования к установке эвакуационных конструкций

Установка эвакуационных путей осуществляется в соответствии с ГОСТ ПО 53254-2009.

Требования к стальным конструкциям следующие

1. Швы обточены от острых выступов и окалины, проверены на наличие трещины.
2. Отсутствие острых кромок, краев и заусенец на деталях.
3. Нанесение краски или покрытия пятого класса, исключающего появление ржавчины.
4. Прочное крепление к стене здания. Для этого используются вмурованные в бетон стальные закладные.
5. Поверхность площадок и ступеней обеспечивает надежное сцепление с обувью при любой погоде.
6. Самая верхняя площадка находится на одном уровне с крышей или незначительно выше нее.
7. Монтаж через каждые 200 м по периметру при обустройстве строений большой протяженности.
8. Все ступени одинаковой ширины и высоты. Рекомендуется для удобства прохода делать нечетное количество.

Пожарные лестницы ГОСТ Р 53254-2009 имеют такие параметры:

• ширина ступени — 25 см и больше;
• высота ступени -22 см и меньше;
• высота ограждений — от 120 см;
• расстояние между маршами и поручнями — 75 мм и больше;
• уклон лестниц не менее 45º;
• расстояние лестницы от оконных проемов — 100 см и больше.

Ширина пролетов зависит от расчетного количества людей, которые могут одновременно подвергнуться эвакуации. Так, для кинотеатров и дворцов культуры она может доходить до 140 см, для школ и больниц — 120 см, а для жилых домов — 90 см.

Пожарная лестница на крышу: ГОСТы и СНИПы

Типы эвакуационных лестниц и правила их изготовления регламентированы госстандартом 53254-2009. Согласно этому документу конструкции следует устанавливать на глухих стенах. Данное правило обосновано возможностью безопасно преодолеть опасный участок без риска получения ожога от вырывающегося из оконного пролета пламени. При сильной тяге такие участки становятся непроходимыми и люди оказываются заблокированными на высоте.

Пожарная лестница на крышу не должна быть отделана горючими материалами. Не допускается использование деревянных перил и поручней, накрывание площадок фанерой или досками. СНИП 1.13130. 2009 не нормирует направление открывания дверей, которые ведут из строения на внешнюю лестницу. Ступени должны выдерживать вертикальную нагрузку не менее 1,8 кН (180 кгс) при приложении усилия посередине детали. Ограждения изготавливаются из расчета нагрузки 0,54 кН (54 кгс), приложенной горизонтально.

Вертикальные лестницы

Проект пожарной лестницы делается одновременно с генеральным планом строения и является его частью. Заранее предусматривается установка закладных, к которым будет прикрепляться тетива. Расстояние между кронштейнами берется не менее 200 см, чтобы не допустить искривления конструкции. При монтаже на стену панельного дома с высотой потолков 260 см допускается крепление кронштейнов на стыках плит. В таких случаях вертикальные конструкции становятся частью системы каркаса здания.

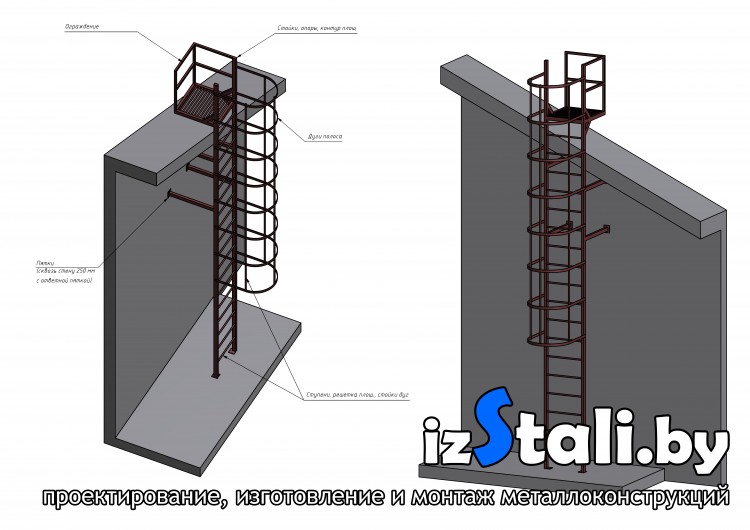

Вертикальная пожарная лестница с ограждением должна отвечать следующим техническим условиям:

• диаметр тетивы — 60-80 мм;
• сечение поперечин — 15-20 мм;
• расстояние между поперечинами — 25-35 см;
• радиус предохранительных дуг — 50-80 см.

На месте выхода лестницы на крышу в ее ограждении делается проем для беспрепятственного прохода людей.

Маршевые лестницы

Пролеты маршевых конструкций устанавливаются с уклоном 45-80,5º. Длина одного марша в зависимости от крутизны составляет 200-600 см при высоте ограждения не менее 120 см. В детских садах и в лечебных заведениях для больных с психическими отклонениями ставятся перила 150-180 см со сплошным ограждением стальной сеткой.

Для изготовления площадок и ступеней маршевых сооружений используются такие разновидности настилов:

Сплошные:

• Ф — из рифленого железа.

Решетчатые:

• Ш — из штампованных элементов;
• Р — из чередующихся полос на ребро и круглого металла;
• С — из полос на ребро в одном направлении;
• В — из просечно-вытяжного железа.

Для детских садов и больниц настилы площадок требуется изготавливать только сплошными, а ступени — типов Ш или В.

Требования по эксплуатации

Эвакуационные конструкции должны поддерживаться в исправном состоянии на протяжении всего периода эксплуатации зданий. Внешний осмотр на предмет наличия повреждений и ржавчины проводится ежеквартально. По его результатам составляется акт, который подается на утверждение руководителю предприятия.

Внеплановые проверки осуществляются после нанесения изделиям механических повреждений или их длительного пребывания во льду. При обнаружении дефектов составляется ведомость, план ремонта и смета. Восстановительные мероприятия следует выполнять немедленно.

После ежегодного осмотра и проведения ремонта конструкции подвергаются техническим испытаниям. Проводить их имеют право организации, имеющие лицензию и специальное оборудование.

Проверке подлежат такие параметры:

• размеры;
• правильность форм;
• целостность конструкции и креплений;
• качество сварных швов;
• целостность защитного покрытия;
• прочность балок, ступеней, перил и площадок;
• качество ограждения на кровле.

Если все параметры соответствуют нормам, то состояние эвакуационной конструкции признается удовлетворительным. При отклонении от стандарта одного показателя сооружение считается неудовлетворительным. Назначается срок устранения недостатков, после чего проводятся повторные испытания.

После признания удовлетворительного состояния лестниц на них вешаются таблички с информацией о результатах проведенных испытаний. Форма бирок произвольная, она определяется организацией, осуществляющей испытания. Табличка делается с учетом погодных и климатических условий с включением человеческого фактора. О выявленных недостатках информируются руководители пожарной части.

Высота перил на лестнице по пожарной безопасности — обзор вариантов и характеристик, технология монтажа

Главная » Пожарные » Высота перил на лестнице по пожарной безопасности — обзор вариантов и характеристик, технология монтажа

Содержание

К нормативным документам, определяющим базовые параметры для ограждений, относят следующие нормы и стандарты: ГОСТ 23120-78, СНиП IV–14–84, ГОСТ 25772-83, ГОСТ Р 51261-99, СНиП 2. 08.01-89, СНИП 2.08.02-89, СНИП 2.08.02-89. Они описывают требования к высоте перил на лестнице в частном доме, в производственных помещениях и общественных зданиях, определяют размеры ограждений для балконов, лоджий и крыш.

При проектировании жилых и производственных зданий, для обустройства внутренних и наружных лестниц используют государственные стандарты и нормы. Важным параметром, регулируемый ГОСТ, является высота ограждения лестницы.

К нормативным документам, определяющим базовые параметры для ограждений, относят следующие нормы и стандарты: ГОСТ 23120-78, СНиП IV–14–84, ГОСТ 25772-83, ГОСТ Р 51261-99, СНиП 2.08.01-89, СНИП 2.08.02-89, СНИП 2.08.02-89. Они описывают требования к высоте перил на лестнице в частном доме, в производственных помещениях и общественных зданиях, определяют размеры ограждений для балконов, лоджий и крыш.

Необходимость нормирования размеров лестничных ограждений связана с поддержанием достаточных мер безопасности для человека внутри и снаружи помещения. Размеры ширины пролета и высоты барьера предусматриваются противопожарными нормами.

Минимальная высота поручней на лестнице должна составлять 90 см.

ГОСТ 5264 Ручная дуговая сварка. Сварные соединения. Основные типы, конструктивные элементы и размеры

1.1 Настоящий стандарт распространяется на металлические пожарные маршевые и вертикальные лестницы (в том числе — эвакуационные и на аварийных выходах), площадки и ограждения к ним, устанавливаемые стационарно снаружи жилых, промышленных, общественных зданий и сооружений, которые используются пожарными подразделениями для эвакуации людей, подъема на кровли и чердаки личного состава и пожарно-технического вооружения, а также на ограждения кровли зданий для обеспечения безопасности проводимых работ.

1.2 Настоящий стандарт устанавливает типы, основные параметры и размеры, общие технические требования, методы испытаний, правила и порядок оценки качества лестниц и ограждений кровли.

1.3 Требования настоящего стандарта применяются на стадии проектирования, приемки объекта в эксплуатацию и при проведении периодических испытаний наружных пожарных лестниц и ограждений кровли.

Для наружных пожарных лестниц разработаны специальные нормы. Необходимость в этом обуславливается тем, что они предназначены для спасения людей.

Эвакуационные конструкции могут быть:

• маршевыми;
• вертикальными.

Маршевые лестницы состоят из чередующихся маршей и площадок. Основное их преимущество – высокая безопасность, поэтому такие конструкции принято использовать для высоты свыше 20 м. Используются такие приспособления в местах перепадов высоты крыши, достигающих также 20 м. Подобные лестницы выдерживают нагрузку во время эвакуации большого количества пострадавших. Кроме того, они способствуют перемещению пожарных к месту происшествия.

Лестницы вертикального типа представлены двумя продольными и параллельными друг другу металлическими тетивами, соединенными между собой ступеньками. Пожарный персонал в этом случае поднимается на крышу и тушит возгорание оттуда. Такие конструкции могут быть установлены на зданиях высотой 10–20 м либо на крыше в местах перепадов ее высоты, не превышающих 20 м. При установлении сооружения на постройке, высота которой превышает 6 м, дополнительно используются ограждения в целях предотвращения падения.

п.2. В зданиях, сооружениях и строениях высотой 10 и более метров от отметки поверхности проезда пожарных машин до карниза кровли или верха наружной стены (парапета) должны предусматриваться выходы на кровлю с лестничных клеток непосредственно или через чердак либо по лестницам 3-го типа или по наружным пожарным лестницам.

Требования к размещению пожарных лестниц

СНиП 21-01-2007 Пожарная безопасность зданий и сооружений

Федеральный закон от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»

Статья 90. Обеспечение деятельности пожарных подразделений

п. 1.2 Для зданий, сооружений и строений должно быть обеспечено устройство наружных пожарных лестниц и других средств подъема личного состава подразделений пожарной охраны и пожарной техники на этажи и на кровлю зданий, сооружений и строений;

п.2. В зданиях, сооружениях и строениях высотой 10 и более метров от отметки поверхности проезда пожарных машин до карниза кровли или верха наружной стены (парапета) должны предусматриваться выходы на кровлю с лестничных клеток непосредственно или через чердак либо по лестницам 3-го типа или по наружным пожарным лестницам.

п.4. Допускается не предусматривать: 1) пожарные лестницы на главном фасаде здания, сооружения и строения, если ширина здания, сооружения и строения не превышает 150 метров, а со стороны, противоположной главному фасаду, имеется противопожарный водопровод; 2) выход на кровлю одноэтажных зданий, сооружений и строений, имеющую покрытие площадью не более 100 квадратных метров.

п.5. На чердаках зданий, сооружений и строений, за исключением зданий класса Ф1. 4, следует предусматривать выходы на кровлю, оборудованные стационарными лестницами, через двери, люки или окна размером не менее 0,6×0,8 метра.

п.10. В местах перепада высоты кровли (в том числе для подъема на кровлю светоаэрационных фонарей) более 1 метра следует предусматривать пожарные лестницы.

п.11. Допускается не предусматривать пожарные лестницы при перепаде высоты кровли более 10 метров, если каждый участок кровли площадью более 100 квадратных метров имеет собственный выход на кровлю или высота нижнего участка кровли не превышает 10 метров.

п.12. Для подъема на высоту от 10 до 20 метров и в местах перепада высоты кровли от 1 до 20 метров следует применять пожарные лестницы типа П1, для подъема на высоту более 20 метров и в местах перепада высоты кровли более 20 метров — пожарные лестницы типа П2.

п.13. Пожарные лестницы изготавливаются из негорючих материалов, располагаются не ближе 1 метра от окон и должны иметь конструктивное исполнение, обеспечивающее возможность передвижения личного состава подразделений пожарной охраны в боевой одежде и с дополнительным снаряжением.

п.14. Между маршами лестниц и между поручнями ограждений лестничных маршей следует предусматривать зазор шириной не менее 75 миллиметров.

ППБ 01-2003 Правила пожарной безопасности в Российской Федерации

СНиП 2.09.02-85 Производственные здания

п.2.61. Для зданий высотой от планировочной отметки земли до верха карниза или парапета более 10 м, а также на перепадах высот и на кровле светоаэрационных фонарей следует предусматривать наружные стальные пожарные лестницы, проектируемые согласно СНиП 2.01.02-85. При определении числа и месторасположения наружных стальных пожарных лестниц следует учитывать наружные лестницы, предназначенные для эвакуации людей (см. п. 2.59), и наружные лестницы, предназначенные для выхода на кровлю (см. п. 2,60)

Не допускается выполнять ступени с различной шириной и высотой в пределах одного марша эвакуационной лестницы.

У многих зданий и сооружений имеются пожарные лестницы. При этом, в подавляющем большинстве они смонтированы и эксплуатируются с отступлениями от требований ГОСТ. В данной статье рассмотрим подробно, в каких случаях требуется монтаж лестниц, какие технические требования к ним предъявляются и как они должны эксплуатироваться.

Пожарные лестницы

Пожарные лестницы бывают двух видов — вертикальные и маршевые.

Вертикальные лестницы требуются для целей тушения пожара и обслуживания здания, а м аршевые лестницы к тому же могут использоваться как эвакуационные пути.

Необходимость устройства пожарных лестниц:

Для зданий высотой 10 метров и более от уровня проезда пожарных машин до верха наружной стены (парапета) или до карниза кровли должны предусматриваться выходы на кровлю, в том числе по наружным пожарным лестницам.

Число выходов на кровлю следует выполнять не менее, чем один выход:

• на каждые полные и неполные 100 м длины здания с чердачным покрытием;
• один выход на каждые полные и неполные 1000 м 2 площади кровли здания с бесчердачным покрытием для зданий классов Ф1, Ф2, Ф3 и ф4;
• по пожарным лестницам через 200 м по периметру производственных зданий;
• на каждые полные и неполные 40000 м 2 кровли производственных зданий (наружные лестницы допускается использовать при условии высоты здания до отметки чистого пола верхнего этажа не более 30 м).

Допускается не предусматривать пожарные лестницы:

• на главном фасаде здания, если ширина здания не превышает 150 м, а со стороны, противоположной главному фасаду, имеется линия противопожарного водопровода;
• для выхода на кровлю одноэтажных зданий с покрытием площадью не более 100 м 2

Вертикальные лестницы

Вертикальная лестница — это пожарная лестница, конструктивно состоящая из двух параллельных вертикальных тетив, жестко соединенных поперечными опорными ступенями.

В каких случаях используют вертикальные пожарные лестницы:

• для подъема пожарных на высоту не более 20 метров;
• в местах перепада высот кровли зданий более 1 м, но не более 20 м;

Пожарные лестницы должны выполняться из негорючих материалов.

При высоте лестницы более 6 м, должно быть предусмотрено ограждение.

Прямоугольные площадки вертикальных лестниц для выхода на кровлю должны иметь длину не менее 0,8 м.

Допускается выполнять нижнюю секцию вертикальной лестницы выдвижной с обеспечением надежной фиксации в рабочем положении.

Ограждения кровли не должны пересекать выход на кровлю с площадок лестниц.

Маршевые лестницы

Маршевая лестница — это пожарная (эвакуационная) лестница, состоящая из жестко соединенных между собой маршей и площадок.

Маршевые наружные лестницы бывают эвакуационными (3-го типа — наружные открытые) или пожарными типа П2, предназначенными для обеспечения тушения пожара и проведения спасательных работ (с допустимым углом наклона до 80,5 º ) .

Необходимость устройства маршевых пожарных лестниц:

М аршевыми должны быть пожарные лестницы, предназначенные для подъема пожарных на высоту более 20 метров и в местах перепада высоты кровли более 20 метров.

Необходимость устройства эвакуационных лестниц определяется исходя из требуемого количества эвакуационных выходов.

Размещение маршевых лестниц:

Наружные эвакуационные лестницы должны располагаться не ближе 1 м от окон, предпочтительно у глухих (без световых проемов) частей стен класса не ниже К1 с пределом огнестойкости не ниже REI 30.

Пожарные лестницы (в том числе ступени и площадки) должны выполняться из негорючих материалов.

Направление открывания двери, ведущей из здания на наружную лестницу, не нормируется.

• ширина сту пени — не менее 0,25 м;
• высота ступени — не более 0,22 м;
• высота ограждений маршей и площадок — не менее 1,2 м;
• ширина лест ниц — не менее 0,9 м.

Для эвакуационных лестниц ширину определяют расчетом, исходя из числа людей (по СП 1.13130.2009).

Не допускается выполнять ступени с различной шириной и высотой в пределах одного марша эвакуационной лестницы.

Между маршами лестниц и между поручнями ограждений лестничных маршей следует пред усматривать зазор шириной не менее 75 мм (для прокладки пожарных рукавов ).

Расстояние от нижней ступени пожарной лестницы до земли выполняется не более шага ступеней в лестничном марше.

Также существуют требования в отношении маршей спецшкол для детей с патологиями умственного развития. В таких учреждениях на лестницах устанавливаются перила высотой 1.8 м. Исключения составляют лишь конструкции, изготовленные из металлической сетки. Их высота может составлять 1. 5 м.

В данном случае минимальным считается показатель в 0.9 м. Именно такой должна быть высота перил лестницы по ГОСТ. Устанавливаются такие конструкции, к примеру, в жилых многоэтажных зданиях, административных учреждениях, офисах, магазинах и т. д.

При сборке лестниц, предназначенных для частных домов, это требование также должно соблюдаться. Оптимальной высотой перил и в данном случае являются 90 см. Однако при монтаже перил в таких зданиях обычно учитывают и рост проживающих в нем людей. Определяют необходимую высоту перил в частном доме по росту самого высокого жильца. Нужный показатель будет равен длине отрезка от ладони вытянутой вперед руки этого человека до пола.

Иногда перилами оснащаются и небольшие лестницы из трех ступенек. Такое требование распространяется в основном для крылец общественных учреждений с большим потоком посетителей. В отношении высоты перил таких конструкций также существуют определенные нормативы. Показатель этот для крылец из трех ступеней составляет 0. 8 м.

Параметры пожарной лестницы во многом зависят от ее назначения. Для эвакуационных лестниц требований ГОСТ больше, поскольку по ним спускаются обычные люди без специальной подготовки. Важно обеспечить безопасность и удобство их передвижения.

Общие технические требования

Параметры пожарной лестницы во многом зависят от ее назначения. Для эвакуационных лестниц требований ГОСТ больше, поскольку по ним спускаются обычные люди без специальной подготовки. Важно обеспечить безопасность и удобство их передвижения.

У маршевых лестниц для эвакуации ступени делают шириной минимум 25 см, а ограждение высотой минимум 1,2 м. Ширина от тетивы до тетивы должна составлять 90 см или больше. Это позволяет эвакуировать людей разного возраста и комплекции.

Маршевые лестницы устанавливают там, где высота подъема составляет больше 20 м. Во всех остальных случаях можно крепить вертикальную лестницу. Если она не превышает 6 м, то ее делают без ограждения, а если высота больше 6 м, то обязательно должно быть ограждение.

Между соседними маршами и участками ограждений на них должен оставаться зазор в 7,5 см или больше. Зазор необходим для протягивания пожарного рукава. Его наличие требует ГОСТ и СНиП (строительный норматив). Площадка пожарной лестницы любого типа должна иметь размер 50 см на 60 см или больше.

Монтажные стыки готовой к использованию конструкции не должны иметь острых краев. Все детали прочно соединяют между собой, а пожарная лестница в целом надежно прикрепляется к стене. ГОСТ запрещает трещины в местах прикрепления несущих элементов. В целом конструкция должна выдерживать специальные испытания. Ступени выдерживают вес в 180 кгс. Если объяснять упрощенно, то это эквивалентно массы в 180 кг, покоящейся в центре ступени.

Рабочие чертежи пожарной лестницы утверждаются заранее, после проверки соответствия ГОСТу. Отдельно для каждой конструкции рассчитывается испытательная нагрузка на балку, площадку и лестничный марш. Для ограждений предусмотрено общее требование – выдерживать 54 кгс, приложенных горизонтально.

Внимание! Если во время конструирования были учтены такие требования, использование становится более комфортным и, самое главное, безопасным.

Общие нормы и стандарты по ГОСТу

Основным критерием безопасности ступеней является длина поручней, которые установлены на ней. Во время конструирования сходней и ограждений должны учитываться минимальные требования, установленные по документации ГОСТ. Лишь в некоторых случаях от них можно немного отклоняться.

Отклонение от минимальных требований, принятых в государственном стандарте, допускается только в том случае, если во время установки сходней учитывались параметры людей. Для высоких или низких людей нужно создавать опоры подходящего габарита, комфортность для них является основой во время использования ступеней.

Существует и ряд правил для монтажа перил на крышах частных домов. Так, если высота здания составляет 10 метров, ограждающие конструкции должны располагаться на уровне 60 см от поверхности. Для более высоких строений (30 и больше метров) этот показатель увеличивается до 90 и 120 см.

Высота перил в общественных зданиях: снова обращаемся к СНиП

Ограждающие конструкции в общественных зданиях испытывают гораздо более высокую нагрузку, поэтому для них существуют отдельные требования:

Нельзя не упомянуть и о таком параметре ограждающих конструкций, как расстояние между балясинами. В обычных общественных зданиях оно не может быть меньше 15 сантиметров, а в учебных заведениях – меньше 10 см.

Как быть с винтовыми лестницами

Стремительное развитие современных строительных технологий привело к тому, что каждый человек может самостоятельно разрабатывать дизайнерское оформление собственного дома или квартиры. Чтобы создать уникальное жилище, многие устанавливают оригинальные винтовые и прочие лестницы, существенно отличающиеся от обычных по своей конструкции.

Специально для них были разработаны отдельные правила, согласно которым ограждение должно обязательно монтироваться с обеих сторон, чтобы исключить падение. Требования по высоте перил остались неизменными.

Для удобства наших читателей требования нормативных документов к допустимой минимальной высоте ограждений лестниц и лестничных клеток в различных зданиях и сооружениях мы обобщили и свели в таблицу.

Ограждение на перепаде высоты — строительные конструкции, сооружаемые на лестницах, балконах, открытых площадках, антресолях, переходах и т. п. для безопасности использования, передвижения и предохранения человека от падения с высоты (п. 3.10 СП 118.13330.2012 «Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009» (далее — СП 118.13330.2012)).

Большинство противопожарных требований к ограждениям изложены в Своде правил СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и выходы» (далее СП 1.13130.2020) и детализированы в СП 118.13330.2012.

В соответствии с п. 4.3.5 СП 1.13130.2020 при высоте лестниц (в том числе размещенных в лестничных клетках) более 45 см следует предусматривать ограждения с поручнями. При ширине лестниц более 1,5 м поручни должны быть предусмотрены с двух сторон, а при ширине 2,4 м и более необходимо предусматривать промежуточные поручни.

Как видно из изложенного, ограждения и поручни — это, вопреки часто встречающемуся заблуждению, не одно и то же. Поручни могут являться самостоятельной конструкцией или быть элементом ограждения.

Поручни — это конструкции, на которые человек может опираться при спуске по лестницам или при подъеме по ним.

Поручень на ограждении

Поручень промежуточный

Поручень настенный

Рис. 1. Примеры поручней

Требования пожарной безопасности к устройству поручней лестниц и лестничных клеток

При этом нормативные документы по пожарной безопасности Нажмите для перехода на ПожВики предусматривают требования к устройству поручней, отличающиеся от требований к устройству ограждений, а именно:

Требования пожарной безопасности к устройству ограждений лестниц и лестничных клеток

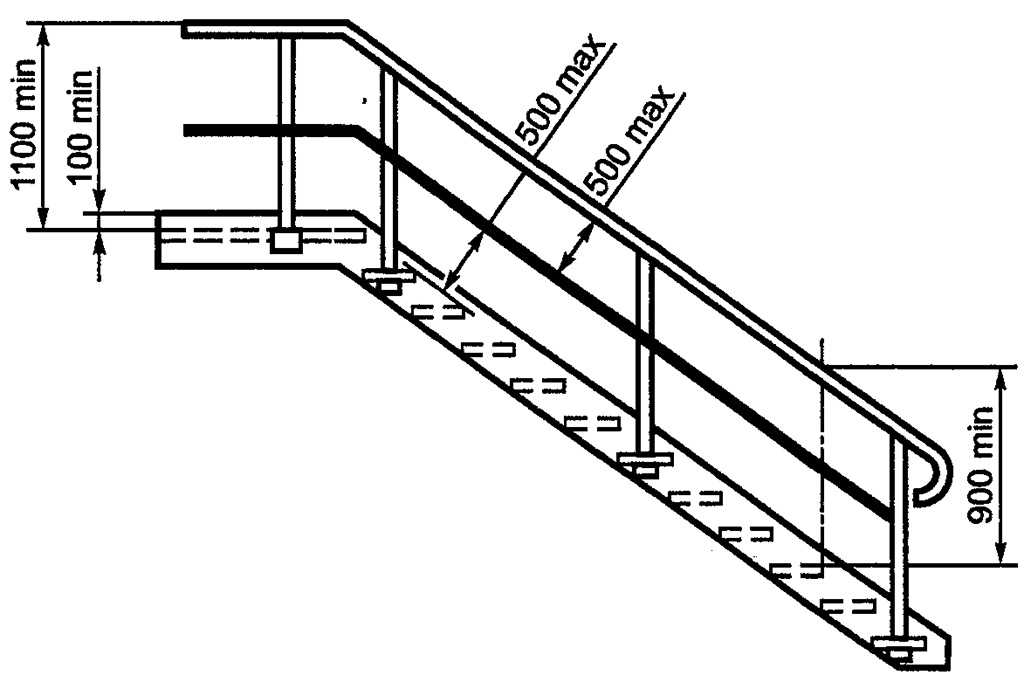

Как правило, высота ограждений лестничных маршей и площадок должна быть не менее 1,2 м, однако нормативными документами предусмотрен ряд отступлений от данного требования, обусловленных спецификой пребывающего в зданиях контингента.

Для удобства наших читателей требования нормативных документов к допустимой минимальной высоте ограждений лестниц и лестничных клеток в различных зданиях и сооружениях мы обобщили и свели в таблицу.

Допустимый уклон маршей

Высота ограждений лестничных маршей и площадок внутренних лестниц в зданиях общественного назначения при наличии зазора между маршами в свету 0,12 м и менее

Высота ограждений лестничных маршей и площадок внутренних лестниц в зданиях общественного назначения при наличии зазора между маршами в свету более 0,12 м

Высота ограждений лестничных маршей и площадок внутренних лестниц в жилых зданиях при наличии зазора между маршами в свету 0,12 м и менее

Высота ограждений лестничных маршей и площадок внутренних лестниц в жилых зданиях при наличии зазора между маршами в свету более 0,12 м

Высота ограждений лестниц, используемых детьми, в зданиях дошкольных образовательных организаций, школ и учебных корпусов школ-интернатов, где расположены помещения первых классов, а также детских поликлиник и стационаров, детских зрелищных учреждений

Высота ограждений лестниц, используемых детьми, в зданиях дошкольных организаций для детей с нарушением умственного развития

Высота сплошных сетчатых ограждений лестниц, используемых детьми, в зданиях дошкольных организаций для детей с нарушением умственного развития

Высота ограждений с поручнями в зданиях всех классов функциональной пожарной опасности Нажмите для перехода на ПожВики :

— с возможным пребыванием детей;

— при наличии просвета между маршами лестниц 0,3 м и более;

— в местах опасных перепадов (1 м и более).

Высота ограждений лестниц 3-го типа в зданиях всех классов функциональной пожарной опасности

Высота ограждений лестниц 3-го типа в зданиях общественного назначения

Высота ограждений наружных лестничных маршей и площадок в жилых зданиях

Высота ограждений незадымляемых лестничных клеток Нажмите для перехода на ПожВики типа Н-1 в зданиях всех классов функциональной пожарной опасности

п. 6.4.65 СП 4.13130.2013

Высота ограждений лестниц сливоналивных эстакад и самих сливоналивных эстакад складов нефти и нефтепродуктов

п. 6.5.39 СП 4.13130.2013

Высота ограждений маршевых лестниц, ведущих из надсилосных помещений сооружений производственных объектов

Ограждения должны быть непрерывными и рассчитаны на восприятие нагрузок не менее 0,3 кН/м (п. 6.16* СП 118.13330.2012, п. 8.3 СП 54.13330.2016).

Высота ограждения крыльца при подъеме на три и более ступеньки и высотой от уровня тротуаров более 0,45 м должна быть не менее 0,8 м (п. 6. 5* СП 118.13330.2012).

В зданиях зрелищных учреждений, в торговых и торгово-развлекательных, досуговых и спортивных организациях и предприятиях, где могут находиться дети дошкольного возраста, в ограждениях открытых лестниц вертикальные элементы должны иметь просвет не более 0,1 м (горизонтальные членения в ограждениях не допускаются) (п. 6.16* СП 118.13330.2012).

При этом в соответствии с пунктами 7.14 СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям» и 4.5 ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний» между маршами лестниц и между поручнями ограждений лестничных маршей следует предусматривать зазор шириной не менее 75 миллиметров, за исключением двумаршевых лестниц, устроенных в двухэтажных зданиях высотой не более 12 метров до отметки пола второго этажа. Это требование обеспечивает удобство прокладывания рукавных линий Нажмите для перехода на ПожВики пожарными подразделениями при тушении пожара.

Подводя итог рассмотренным в данной статье требованиям пожарной безопасности, можно с уверенностью сказать, что несмотря на устоявшиеся стереотипы, ограждения и поручни — это разные вещи. Нужно быть внимательным при их устройстве в конструкциях лестниц и лестничных клеток, так как требования нормативных документов по пожарной безопасности, предъявляемые к ним, различаются.

Площадки между маршами не должны быть уже, чем примыкающие к ним лестницы.

Вывод

Проектируя и строя внутренние лестничные конструкции, не упускайте из виду ни одной мелочи, каждый свой шаг сверяйте с нормативными документами. Это относится к таким параметрам, как высота ограждений на лестнице, размеры ступенек, конструкция ограждения. Помните, что выполнение требований ГОСТов и СНиПов приведет вас непросто к лестничной конструкции, приносящей вам комфорт, но и к безопасности всей вашей семьи.

Барсуков Виктор Иванович

Microsoft Word — Раздел I-1 Цели и область применения.

doc

%PDF-1.6
%
2124 0 объект
>/OCGs[2126 0 R 2127 0 R 2128 0 R 2129 0 R 2160 0 R]>>/Тип/Каталог>>
эндообъект
2121 0 объект
>поток
application/pdf

2008-06-04T16:41:18-04:00PScript5.dll версии 5.2.22008-07-02T10:24:51-04:002008-07-02T10:24:51-04:00Acrobat Distiller 8.1.0 (Windows) UUID:c7f89a70-7727-4344-acb0-196f0ce26491uuid:c31ac578-6cb3-42c9-8180-6c63f9379e33

конечный поток
эндообъект
2125 0 объект
>/Кодировка>>>>>
эндообъект
2093 0 объект
>
эндообъект
2126 0 объект
>>>/Имя(Заголовки/Нижние колонтитулы)/Тип/OCG>>
эндообъект
2127 0 объект
>>>/Имя(Заголовки/Нижние колонтитулы)/Тип/OCG>>
эндообъект
2128 0 объект
>>>/Имя(Заголовки/Нижние колонтитулы)/Тип/OCG>>
эндообъект
2129 0 объект
>>>/Имя(Заголовки/Нижние колонтитулы)/Тип/OCG>>
эндообъект
2160 0 объект
>>>/Имя(Заголовки/Нижние колонтитулы)/Тип/OCG>>
эндообъект
2094 0 объект
>
эндообъект
2100 0 объект
>
эндообъект
2106 0 объект
>
эндообъект
2112 0 объект
>
эндообъект
2113 0 объект
>
эндообъект
2114 0 объект
>
эндообъект
2115 0 объект
>
эндообъект
2116 0 объект
>
эндообъект
2117 0 объект
>
эндообъект
2118 0 объект
>
эндообъект
21190 объект
>
эндообъект
2120 0 объект
>
эндообъект
1329 0 объект
>/ColorSpace>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/Type/Page>>
эндообъект
1335 0 объект
>/ColorSpace>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/Type/Page>>
эндообъект
1341 0 объект
>/ColorSpace>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/Type/Page>>
эндообъект
1347 0 объект
>/ColorSpace>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/Type/Page>>
эндообъект
1353 0 объект
>/ColorSpace>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/Type/Page>>
эндообъект
229M=038]»eJd»}Z}&qjSL(Xbx}69A`gj]fլl1TY9%. 2?ϊByFjjF]K8],I%~6y#%p(8y4 *f1qxfE2@

Проектные работы

Разработка специальных разделов конструкторской документации по следующим вопросам:

• Мероприятия по сохранению культурного наследия
• Расчистка территории от неразорвавшихся боеприпасов
• Перечень мероприятий по гражданской обороне и предупреждению стихийных бедствий и чрезвычайных ситуаций техногенного характера
• Мероприятия по обеспечению пожарной безопасности
• Декларация промышленной безопасности
• Документация по реконструкции объектов магистрального трубопроводного транспорта природного газа
• Контроль проектной документации и результатов инженерных изысканий в органах государственной власти и экспертных организациях

Очистка территории от взрывоопасных предметов

В проектной документации объектов капитального строительства, расположенных в пределах земель и акваторий, ранее являвшихся районами боевых действий, должны быть предусмотрены меры по предупреждению возможных аварийных ситуаций, связанных с обнаружением взрывчатых веществ и взрывоопасных предметов (ОВ) в районах освоения территорий.

Генеральная съемка в пределах отведенных земель позволяет установить границы минно-опасных зон и наметить мероприятия по обезвреживанию взрывоопасных предметов на этапе подготовки строительной площадки на участках или акваториях.

Работы по разработке главы «Обезвреживание территории от взрывоопасных предметов (ООП)» проводятся на основании Федерального закона от 21 декабря 1994 года № 68-ФЗ «О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера».

Выполнено работ:

• Исследования в архивах
• Исследование истории войны
• Полевые исследования (общая разведка)
• Разработка главы «Очистка территории от взрывоопасных предметов (ОВ)»
• Сопровождение при прохождении государственной экспертизы

Перечень мероприятий гражданской обороны и предупреждения чрезвычайных ситуаций природного и техногенного характера

При разработке проектно-сметной документации на новое строительство, расширенную реконструкцию и техническое перевооружение предприятий, зданий и сооружений должны быть предусмотрены инженерные мероприятия гражданской обороны.

Кроме того, организации обязаны осуществлять планирование в области защиты работников и подведомственных объектов от чрезвычайных ситуаций. Для этого на основе исходных данных МЧС разрабатывается раздел «Перечень мероприятий по гражданской обороне и предупреждению чрезвычайных ситуаций природного и техногенного характера».

Работы в области проектирования специальных разделов по ГО и ЧС выполняются на основании требований Федерального закона от 21.12.19 № 68-ФЗ№ 94 «О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера» и СНиП 2.01.51-90.

Выполнено работ:

• Помощь в формировании исходных данных при обращении в МЧС
• Разработка главы с учетом требований СП 11-107-98, СП 11-113-2002
• Рассмотрение разработанных документов при прохождении государственной экспертизы

Меры пожарной безопасности

Для описания и обоснования принимаемых проектных решений по обеспечению пожарной безопасности объектов капитального строительства разрабатывается обязательный раздел «Меры пожарной безопасности».
