Принцип работы домофона и устройство ключа

Домофон — устройство, предназначенное для защиты территории от несанкционированного входа. Он представляет собой аппарат для переговоров между внутренней и внешней зонами. Кроме того, запорные элементы блокируют дверной замок, не позволяя без разрешения войти внутрь. Для того чтобы попасть во внутреннюю зону, достаточно поднести ключ домофона к специальному разъему либо набрать код с клавиатуры.

Из чего состоит домофон и как он работает?

Домофонная система состоит из трех основных компонентов: блока вызова внутренней зоны — дверной станции и переговорной, электромагнитного либо электромеханического замка-фиксатора, переговорного устройства. В переговорном устройстве может использоваться видео или аудиосигнал. Все компоненты соединяются между собой коммутатором. Устройство домофона напрямую зависит от того, какие дополнительные функции в нем заложены.

Главная функция — защита внутренней зоны от несанкционированного проникновения и пожара. Принцип работы заключается в срабатывании оповещения о внештатной ситуации на центральный пульт, пульт консьержа либо диспетчера. Оповещение срабатывает не сразу, лицу дается возможность покинуть территорию в течение определенного времени. Данный промежуток времени программируется при изначальном подключении домофона и составляет не более 5 минут.

В качестве дополнительной функции может быть заложена возможность передачи посетителем видео- или аудиосообщения при отсутствии хозяина дома, а также наоборот, от хозяина посетителю. Большинство моделей поддерживают функцию оповещения внутренней зоны спецсигналом при открытии двери ключом либо с клавиатуры. В клавиатурных домофонах изначально установлен заводской код для открытия двери. Его можно сменить при желании непосредственно на самом пульте главного блока посредством программирования с клавиатуры.

Существуют беспроводные модели домофонов. Основной блок подключается к электросети, а передача сигнала между компонентами домофона происходит по Wi-Fi на определенной частоте. К беспроводным аппаратам можно подключать для управления другие устройства, работающие по данной технологии. Недостаток системы — ограниченный радиус действия. Такие устройства не работают в зданиях с толстыми стенами. Они чувствительны к сторонним помехам. Продвинутые модели оснащены функцией SMART, которая позволяет передавать видео и фото с домофона на смартфон.

Видеодомофоны отличаются от аудио- аналогов наличием встроенной видеокамеры. Они позволяют передавать изображение во внутреннюю зону. Некоторые модели могут выводить изображение с двух точек, например, входной двери подъезда и пролета этажа. Продвинутые устройства позволяют выдавать на монитор одновременно до 32 картинок. Многие устройства могут подключаться к телефонной линии и службам экстренного вызова.

Как работает ключ домофона?

Большинство пользователей домофонных ключей уверены, что процесс открытия двери происходит посредством размагничивания замка. Это заблуждение. Стандартный ключ — запрограммированное устройство с энергонезависимой памятью Touch Memory, куда вшито специально ПО. Соединение происходит с помощью однопроводного интерфейса (шины One-wire). Данная шина позволяет подключать к аппарату по одному проводу 2 и более устройства. В пассивном состоянии (режиме ожидания) по проводу поступает питание к блоку домофона.

Также в ключе имеется конденсатор, который обеспечивает питание устройства в момент соединения. Производитель домофонной системы прописывает в ключе и микроконтроллере аппарата специальный код открытия двери. Он уникален и не повторяется. Принцип работы ключа: при поднесении ключа к разъему происходит считывание информации с ключа и сверка с данными в базе микроконтроллера. Процесс идентификации длится не более 2 секунд. Если информация совпадает, срабатывает размыкание замка двери.

Изменить работу ключа можно только программным путем. По такому же принципу создается универсальный ключ. Его универсальность срабатывает за счет наличия свободной памяти в микроконтроллере домофона. Именно она служит для идентификации принадлежности ключа к устройству, так как ее значение прописано в ПО самого ключа. Принцип работы заключается в считывании кода ячеек свободной памяти, такой ключ распознается как прописанный в базе микроконтроллера. Процесс идентификации длится значительно дольше.

Ключи на базе Touch Memory используются чаще всего. Существуют и другие виды домофонных ключей. Их принцип работы немного отличается. Ключ на базе Proximity — бесконтактное устройство, позволяющее дистанционно открывать двери. Изготавливается в форме карты или брелка, менее распространен, но более надежен, чем устройство на базе Touch Memory.

Резистивные ключи работают на основе вшитого в них резистора. Номинал резистора является кодом ключа. Форма пластины не позволяет подключить к ключу другой резистор, поэтому несанкционированное проникновение будет исключено. Недостаток такого ключа — легко изготовить дубликат, так как для всех пользователей домофонной системы используется только один номинал резистора.

Герконовые ключи работают на основе магнитной пары: одна часть геркона вшита в ключ, вторая ответная часть — в специальную колбу на замке внутренней зоны. При воздействии герконовой части ключа срабатывает переключатель в колбе, открывая замок. Оптические ключи работают по принципу оптопары: светодиода и фотодиода. Ключ изготавливается в форме пластины, на которую нанесены отверстия в определенном порядке. Данные кодовые комбинации считываются при поднесении ключа к фотодиоду. Недостаток ключа — появление загрязнений, которые препятствуют считыванию. Такой ключ подлежит замене.

виды, схемы подключения инструкция по установке

Домофон – это удобная и полезная система безопасности. Он дает возможность контролировать доступ к дому/подъезду. Его устанавливают не только в частном секторе и многоквартирных домах, но и производственных и административных зданиях. Для того чтобы его эксплуатация была эффективной нужно правильно выбрать вид устройства и провести грамотный монтаж.

Устройство домофона

В конструкцию домофона входит:

Абонентское устройство. Его размещают прямо в холле или квартире. Выглядит как монитор или телефонная трубка. Оно дает возможность отвечать на вызов, следить за визитерами и открывать дистанционно замок. Трубки обязательно включают в себя микрофон, дисплей, динамики и кнопки управления.

Панель вызова. Ее устанавливают на крыльце или входе, двери подъезда либо около калитки. На ней находится микрофон, динамик, считыватель и кнопки вызова. Если домофон с видео, то и присутствует встроенная камера.

Замок. Он бывает электромеханический и электромагнитный. Открывается с помощью идентификатора или дистанционно.

Идентификатор. Это электронный ключ, брелок, магнитная карта или что-то другое. На устройстве есть код доступа. Для того чтобы открыть дверь к считывателю прикладывают идентификатор.

Провод. Он соединяет абонентские устройства и панель вызова. Ряд моделей работают через Wi-Fi.

Вспомогательные элементы. Это блоки питания, коммутаторы, элементы крепежа, кнопки выхода и так далее.

Усовершенствованные домофоны включают в себя подсветку, камеры наблюдения, датчики движения.

Типы домофонов

Классификация домофонов бывает разной. Ниже мы подробно расскажем о различиях в видах системы безопасности.

Тип панелей

Одно из главных устройств домофона – это панель вызова. Ее обычно устанавливают с наружной стороны, хотя есть и внутренние варианты. Они отличаются по предназначению.

Есть несколько важных требований, которым должно соответствовать устройство:

устойчивость к коррозии – корпус обычно делают из металлического защищенного сплава либо высокопрочного пластика;

стойкость к механическим воздействиям;

устойчивость к влажности и резким температурным перепадам;

герметичность – корпус не должен пропускать влагу, пыль, дым, грязь и так далее.

Существуют антивандальные панели. Их устанавливают в стену. Они заделаны в металл и оснащены механическим управлением. Камера защищена толстым ударопрочным стеклом.

Внутренние устройства не так устойчивы к воздействиям разного рода, но они стоят дешевле. Функционал у любых видов одинаков. Устройства при необходимости оборудуют инфракрасной/стандартной подсветкой, индикацией и датчиками.

Вид передаваемого сигнала

Есть два вида:

Аудио

Они обеспечивают 2-стороннюю голосовую связь с посетителем. Аудио приборы имеют невысокую цену, но не обеспечивают 100% безопасность. Визитера видно не будет, однако эти модели оптимальны для многоквартирных домов.

Видео

Такой тип предполагает наличие встроенной камеры во внешнем блоке. Устройство передает как голос, так и картинку. Такие приборы имеют разные функции, поскольку их конструкция дает возможность усовершенствования без значительных трат. Обычно домофон оснащен записывающим устройством, инфракрасными фильтрами для хорошей видимости в темноте, датчиками движения.

Видеодомофоны имеют 2 способа передачи сигнала:

Цифровой

Панель подсоединяют к многожильному кабелю. Идентификация пользователей происходит посредством кодов. Этот тип дает возможность обслуживать много абонентов и подключать новых в любое время.

Координатный

Трубки подсоединяют с помощью пары проводов к панели вызова. Это затратная технология, поэтому используется для максимум 20 пользователей.

Есть беспроводные видео приборы. Для внешнего и внутреннего модуля используется Wi-Fi либо интернет. Эта простая в установке и настройке система с богатым функционалом. Но при нестабильном интернет соединении ее плюсы исчезают. Беспроводная модель сильно зависит от погодных условий и дистанции между модулями.

Количество абонентов

Есть следующие виды, которые отличаются по количеству абонентов:

Многоабонентный. Предназначен для производств и жилых многоквартирных домов. К домофону подключают 2-1000 абонентов.

Персональный. Используется для одного дома.

Самые популярные модели – на 2-10 абонентов. Они могут обслужить маленький офис, подъезд и лестничную площадку.

Виды замков

В схеме подключения такой системы безопасности используется замок. Механический не применяется, поскольку устройство отключает замок идентификатором либо удаленно. Есть 2 варианта.

Электромеханический

Эта модель состоит из замка и электрической схемы. Запор открывают с помощью электрического тока и стандартным ключом. Часто используется в коттеджах. Простые в установке и недорогие. Есть 2 типа таких замков.

Врезной

Его устанавливают в дверное полотно и открывают импульсом/ключом. Нет кнопок открытия. Отличается высокой водоустойчивостью.

Накладной

Его устанавливают с внутренней части калитки/двери. Комплектация включает в себя ответную часть и личинку с ключами. На замке присутствует кнопка, с помощью которой можно открыть дверь.

Электрический ток для электромеханического замка нужен только, когда необходимо открыть дверь с контроллера/домофона. При отсутствии тока дверь запирают кнопкой/ключами. При отключении тока происходит автоматическое запирание створки.

Электромагнитный

Это магнит, притягивающий створку, не позволяя ей открыться. Он подходит для тяжелых створок. Для замка применяют магниты с усилием удержания от 500 кг. Такой прибор не открыть отмычкой. Нет ключа и личинки. Он работает только при наличии тока. Если его нет, то магнит не может удержать створку. Дверь остается открытой. Специалисты советуют использовать электромагнитный замок вместе с электромеханическим, так как второй будет блокировать дверь при отсутствии электричества.

Основные схемы подключения домофонов

Для начала выбирают из имеющихся оптимальную схему. В многоквартирном доме схема сложнее, чем в частном.

В многоквартирном доме

Схема подсоединения зависит от вида домофона – координатного или цифрового. Подъездный прибор устанавливают специалисты, делая разводку по этажам. Они же подсоединяют индивидуальные домофоны.

Цифровой домофон

Это дорогостоящий прибор, который пользуется меньшей популярностью в сравнении с аналоговыми видами. Он дает возможность одновременно обслуживать не больше 255 абонентов.

Двухжильный кабель проводят по стояку подъезда. К нему идут квартирные домофоны. Программирование номера квартиры осуществляется с помощью микросхемы внутри трубки. На нее устанавливают джамперы либо перемычки, которые и кодируют номер. Код квартиры соответствует замкнутым перемычкам на цифровой панели. Обязательно четко соблюдают полярность.

К примеру: для подключения домофона перемыкают джамперы, сумма которых соответствует номеру квартиры. Если номер 36, то соединяют перемычки 32, 2, 2.

Иногда домофоны оснащены встроенным блоком сопряжения. При его отсутствии при подключении дополнительно используют модуль сопряжения МСЦ. Он согласовывает работу домофона в подъезде и видео прибора в квартире. Этот блок совместим с моделями разных производителей. Но могут быть и некоторые ограничения.

Процесс подсоединения состоит в подключении к модулю 2 проводов от кабеля видео домофона и подъездного устройства. Адаптер оснащен выходами для камеры и панели вызова.

Плюс цифрового домофона – богатый набор функций.

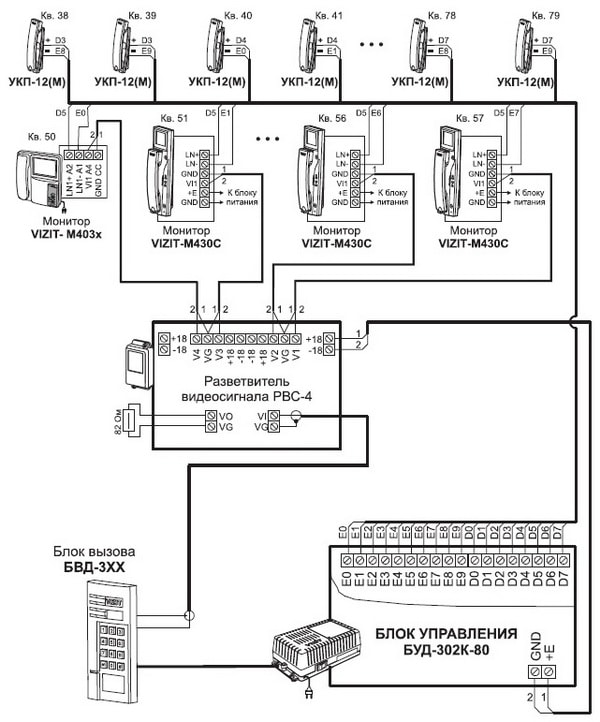

Координатный домофон

Его используют чаще, так как при поломке прибора у одного абонента система у других будет работать. Подсоединение выполняют по схеме, работающей по принципу телефонной автоматической станции. Обязательно присутствует коммутатор. Для подключения к нему используют 2 шины: на первой контакты соответствуют единицам (Е0…Е9), на второй – десяткам (D0…D9). К примеру, для подключения квартиры №54, нужно минусовой провод подсоединить к клемме E4, а плюсовой – к D5.

Когда номер квартиры выше 80, делают перепрограммирование и смещение номеров. Для подсоединения домофона надо знать число смещения.

Для подключения координатного домофона используют модуль сопряжения МСК. Его подключение аналогично МСЦ. Здесь тоже нужно придерживаться полярности, иначе прибор не будет нормально работать.

Для подъезда с малым количеством квартир оптимален аналоговый домофон с встроенным коммутатором. Можно сразу подключать квартиры к вызывной панели, что существенно облегчает установку трубок.

Плюс такой системы – пользовательские трубки разных фирм взаимозаменяемы.

Беспроводной домофон

В этом случае кабель для контакта внутреннего блока и панели вызова не нужно. Монтаж проводится быстрее и легче. В зависимости от модели дальность действия доходит до 100 м. При расчете нужно учитывать расстояние между панелью вызова и трубкой, толщину стен и иные преграды, которые могут создавать помехи.

В процессе монтажа в многоквартирном доме панель вызова устанавливают около двери квартиры, в коттеджах – около калитки. Крепят ее на высоте 1.5-1.6 м. Если есть замок, то его тоже крепят к двери, а управление подсоединяют к домофону. Дисплей с трубкой в квартире устанавливают в удобном для пользователя месте.

Плюс беспроводного домофона – установка в любой части помещения. Для увеличения дальности функционирования можно использовать направленную антенну.

С электрическим замком

Это самый распространенный вариант. Замок и домофон подключают вместе, что дает возможность открывать замок с помощью кода, кнопки на панели вызова и электронного ключа. К внешнему блоку от наружного при установке аудио домофона ведет 3-жильный кабель. Для подсоединения видео домофона применяют 4-жильный кабель.

При подключении домофона нужно учитывать, что вызывная панель питается от внутренней панели, а последняя – от 220В.

Без замка

Самый простой способ. Внутренний и внешний блоки соединяются между собой двумя 2-жильными или 4-жильным проводом. По двум проводам подается видео и аудио сигнал, а по остальным – питание. Домофон без электрического замка стоит подключить, если удобно выходить постоянно на улицу и открывать дверь. Желательно устанавливать домофон с замком, которым управляют нажатием кнопки, при этом не выходя из дома.

Инструкция для установки

Для установки домофона подготавливают следующие инструменты:

отвертки;

изоленту;

дюбели;

провод;

молоток;

нож;

плоскогубцы;

перфоратор с бурами и сверлами для работ по кирпичу/бетону;

шпаклевку для штроб.

Последовательность

Несмотря на то, что есть разные виды приборов, монтаж проводится в одинаковой последовательности:

1. Выбор места установки.

Для лучшего угла обзора и удобства эксплуатации домофон нужно установить в правильном месте. Высота для внешнего блока рекомендуется от земли – 1.5-1.6 м. При установке камеры надо учитывать, чтобы углы здания, двери и другие предметы не закрывали углы обзора. Внутренний блок можно устанавливать на тумбочку или стену. Звук должен быть слышен по всему помещению.

2. Прокладка провода.

Важный этап, который требует хотя бы элементарных навыков и знаний электрики. Длина кабеля не должна быть больше 35-40 м. Можно использовать и сигнальный провод, и телефонный кабель, и витую пару. Для прокладки провода в стенах делают штробы, которые закрывают потом шпаклевкой. Либо укладывают кабель в короб. Провод выводят в кронштейн панели вызова, которую монтируют саморезами.

Подключение домофона к телевизору

Те, кто постоянно пользуется телевизором, предпочитают подключать к нему видео домофон. Есть модели приборов, которые имеют специальный видео выход. С помощью специального кабеля соединяют выход устройства и с AVI-вход ТВ. Для хорошего сигнала нужно использовать экранированный кабель.

После нажатия кнопки вызова на панели будет слышен сигнал. Нужно включить канал на ТВ, который выбран для домофона, можно увидеть кто пришел. Для вывода картинки на несколько телевизоров, устанавливают сплиттер. Каждое дополнительное подключение делает более слабым сигнал, поэтому не рекомендуется подключать больше 4 ТВ.

Самостоятельное подключение домофона – это дело для опытного человека, который раньше уже работал с электричеством. Лучше всего обратиться к специалистам, которые знают все нюансы подключения того или иного вида домофона.

дуплексных цепей внутренней связи | Схема и принцип работы

Система внутренней связи обеспечивает бесплатную двустороннюю связь. В больницах, отелях и на предприятиях может быть выгодно сделать общение простым и совершенно бесплатным. Вы также можете использовать это, чтобы общаться с вашим ближайшим другом.

Советы по покупке дуплекса

Включите JavaScript

Советы по покупке дуплекса

Если вы ищете совершенно бесплатный способ связи у себя дома, в школе, университете, офисе, больнице или другом подобном небольшом регионе, то домофон — лучший вариант для вас. Это может быть более рентабельно, если вы сделаете свой собственный интерком, используя простые ИС и микрофоны.

К счастью, в этой статье мы предоставили схему, диаграмму и принцип работы простой двусторонней внутренней связи, и вы также можете узнать о схеме дуплексной внутренней связи (двусторонней внутренней связи домофона) в Второй сегмент этой статьи.

Итак, без лишних слов, давайте перейдем к пункту ниже.

Схема и схема простой двусторонней внутренней связи

Возможно, вы уже знаете, что внутренняя связь или схема внутренней связи представляет собой систему двусторонней связи, которая обеспечивает надежную линию связи и чрезвычайно проста в реализации. Вы можете легко создать эту схему, используя усилитель, два переключателя и два динамика.

Кроме того, вы также можете расширить эту схему, добавив больше динамиков с помощью переключателей. Микросхема LM384 работает в качестве выходного усилителя мощности в этой схеме внутренней связи, а LM384 обеспечивает почти 2 Вт звуковой мощности при напряжении питания 15 В.

Рабочий процесс этой схемы домофона очень прост и практичен. Теперь давайте посмотрим, как вы можете сделать это самым простым способом.

Схема простой двухсторонней внутренней связи

Компоненты, необходимые для системы внутренней связи

Источник питания (15 В)
Резисторы (1 кОм x 2; 5,6 кОм; 22 кОм; 100 Ом x 2)
Предустановка (10 кОм)
Конденсаторы (0,01 мкФ; 0,1 мкФ x 2; 0,047 мкФ, 220 пФ)
Электролитические конденсаторы (10 мкФ: 25 В; 100 мкФ: 25 В x 3; 47 мкФ: 25 В x 2)
Трансформатор (понижающий 220/6 В)
NE5534
LM384
Динамик/микрофон (8 Ом)
2-позиционный переключатель x 2

Работа проводной внутренней связи

Здесь 8-омный динамик действует как микрофон, а также как динамик в зависимости от положения переключателя.
Если переключатель S1 находится в положении «Разговор», L1 работает как микрофон.
Если он находится в положении «Слушать», L1 работает как динамик.
Аналогичный случай применим и к S2 и L2

S1 в положении «Разговор»

Пока давайте рассмотрим, что S1 находится в положении «Разговор», а S2 — в положении «Слушать».
Поскольку большинство динамиков доступны с низким импедансом, для сохранения высококачественного звука требуется преобразователь импеданса.
Согласование импеданса осуществляется трансформатором T1. (Этот трансформатор представляет собой обычный понижающий трансформатор на 220/6 В.)
IC NE5534 работает как предварительный усилитель, который усиливает аудиосигнал перед подачей его на секцию усилителя LM384. Коэффициент усиления операционного усилителя LM384 установлен равным 11,

Громкость на выходе можно регулировать, изменяя предустановку R4.
Чтобы использовать эту схему в качестве интеркома, выбрана полоса пропускания от 160 Гц до 10 кГц. Выбор другого диапазона полосы пропускания приводит к усилителю HIFI.
Разместите блок питания независимо от основной цепи, чтобы избежать помех.

S1 в положении прослушивания

Изменяя положения переключателя S2 в положение «Разговор» и S1 в положение «Слушать», L2 подключается к входной секции, а L1 подключается к выходной секции.
Затем L2 работает как микрофон, а L1 как динамик.

Таким образом достигается двусторонняя связь! И схему можно легко использовать для домофона или домашних систем внутренней связи.

Распиновка необходимых компонентов

Распиновка микросхемы LM384 (спасибо: Circuits-diy.com) Распиновка операционного усилителя NE55534

Интеркомы — это бесплатные системы связи, с которыми можно связаться в небольших регионах, таких как дома, школы, университеты и офисы. Следовательно, это всегда удобно с дизайнерскими хаками для этой простой схемы двусторонней внутренней связи, которую вы можете видеть выше.

Схема простой внутренней связи домофона (дуплекс)

Система внутренней связи домофона также обеспечивает бесплатный двусторонний разговор, и вы можете легко создать эту схему, используя 1895 IC, аудиоусилитель мощностью 1 Вт, два конденсаторных микрофона и два динамика для связи. Для генерации тона вызова можно использовать генератор мелодий IC UM66. Давайте узнаем больше о его схеме ниже.

Преимущества дуплексных интерком-схем

Существуют и другие двусторонние интерком-схемы, имеющие проблемы с переключением и недостатки. А именно, они используют один и тот же динамик как для микрофона, так и для динамика в зависимости от положения переключателя. Эта схема внутренней связи домофона лишена таковой.

Вот некоторые из преимуществ этих систем внутренней связи для дома:

Низкий уровень шума связи.
Это дуплексный домофон, поэтому два человека могут говорить одновременно.

Схема внутренней связи домофона

Компоненты, необходимые для схемы внутренней связи домофона

Конденсаторный микрофон X 2
Резисторы (4,7 кОм, 330×2100 кОм, 33 кОм)
Конденсаторы (. 22 мкФ, 100 мкФ, 220 мкФ, 10 мкФ, 470 пФ, 470 мкФ)
Стабилитрон 3,3 В
UM66 ИС
Кнопка
Динамик
IC 1895

Принцип работы схемы внутренней связи домофона

Два конденсаторных микрофона соединены параллельно, которые смещены резистором R3.
C2 и C1 являются входными и выходными разделительными конденсаторами соответственно. Они привыкли избегать сдвигов постоянного тока.

Для простоты разделим всю схему на 3 части: вход, усилитель и выход.

Первая секция состоит из микрофонов и тон-генератора. Выход тон-генератора IC UM66 имеет подключение параллельно с конденсаторным микрофоном для усиления.
Вторая секция усилителя, состоящая из усилителя IC 1895.
Выходная секция состоит из двух динамиков по 8 Ом, соединенных параллельно, что снижает общее сопротивление до 4 Ом. Таким образом, между динамиком и микросхемой усилителя имеется согласование импедансов. Следовательно, имеет место максимальная передача мощности (т.е. максимальный КПД).

Компоненты Распиновка

Несмотря на то, что эта система внутренней связи домофона предназначена для приложений ближнего действия, вы все же можете расширить ее для дальнего действия с помощью аудио повторителей. Кроме того, вы можете сделать его беспроводным, подключив FM-передатчики и приемники.

Заключение

Схемы и рабочие схемы двухсторонней схемы домофона и схемы домофона продемонстрированы в этой статье, и мы надеемся, что теперь вы сможете сделать свой собственный домофон, чтобы установить свободную связь на своем месте после прочтения этой гид. Если у вас есть какие-либо сомнения или другие вопросы по этой теме, не стесняйтесь спрашивать в нашем разделе комментариев ниже.

Устройство и схема переговорного устройства

Технические средства ограничения проникновения нежелательных лиц на охраняемую территорию все чаще используются для повышения безопасности жилых и производственных помещений. Среди них популярны домофонные системы, позволяющие удаленно контролировать посетителей и контролировать их доступ, а их конструкции постоянно совершенствуются.

Устройство и схема работы домофона создаются под конкретные запросы потребителей. Они отличаются принципами построения, элементной базой, монтажом, обслуживанием, технологиями эксплуатации.

Особенности построения домофонных систем

В работе домофонных схем, контролирующих и управляющих доступом людей, используются следующие принципы:

1. создание закрытой территории с возможностью ограничения прохода посетителей техническими средства на основе автоматических запирающих устройств;

2. организация пунктов связи для предоставления информации между входом на охраняемую территорию и лицом, контролирующим территорию, в режиме обычного телефонного разговора или видеосвязи;

3. возможность менеджера удаленно по своему усмотрению разблокировать запирающее устройство для доступа посетителей;

4. реализация упрощенного порядка прохождения доверенных лиц путем предоставления им специальных ключей или карт;

5. быстрое автоматическое отпирание системы доступа при пожарах и авариях в зданиях для безопасной экстренной эвакуации людей.

Каждый из этих пяти принципов может быть создан различными техническими способами и иметь разновидности, работать на индивидуальный частный дом или многоэтажный жилой дом. Производители решают эти вопросы самостоятельно. Государственного стандарта такого оборудования пока не существует.

В настоящее время интенсивно эксплуатируются домофонные системы:

здания старой постройки, работающие на базе аналоговой или цифровой телефонной связи;
новостройки, обеспечивающие обмен информацией по видеосредствам.

Домофон с телефонным оборудованием

Организация допуска посторонних посетителей

При въезде на контролируемую территорию, например, подъезд многоэтажного дома, устанавливается антивандальный барьер — металлическая дверь, которая постоянно находится в запертом положении с электромагнитным замком.

На его внешней стороне с улицы смонтирован колл-центр, через который посетители звонят хозяину квартиры для разговора.

Для этого набирают номер квартиры на клавиатуре, где вызов идет так же, как и на обычном городском телефоне. Во время разговора хозяин гостиной может открыть электромагнитный замок и пропустить посетителя в подъезд.

Для этого в его квартире есть стационарный блок с трубкой, на которой находится кнопка открытия двери.

Трубка в повседневном состоянии подвешивается на пластиковом язычке и закрепляется на стационарном блоке. При этом внутри блока находится микропереключатель, который управляет работой трубки. Ставит его в один из двух режимов:

1. ведение телефонного разговора;

2. Ожидание звонка с домофона.

Современные домофоны позволяют вести переговоры в дуплексном режиме. Устройства, с помощью которых связь осуществлялась попеременно в симплексном порядке, почти устарели.

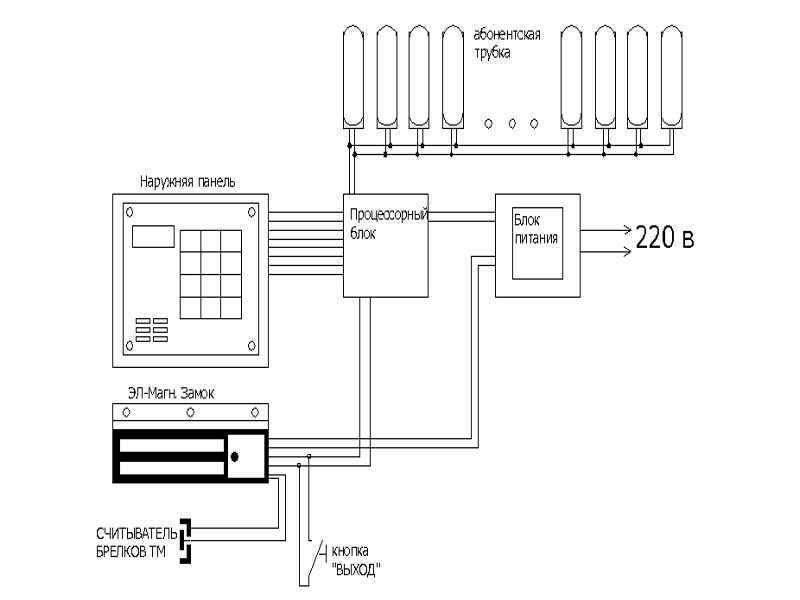

Схема построения и работы логики аудиодомофона

Основой используемой системы является миниатюрная телефонная станция, которая может функционировать за счет:

1. аналоговых сигналов с использованием штатного оборудования аналогичных координатно-матричных АТС ;

2. пакеты цифрового кодирования, основанные на использовании микропроцессорных технологий.

Установка и эксплуатация цифровых домофонов несколько проще, а их стоимость постепенно снижается.

Для подключения абонентов квартир, кнопки ввода, вызывной станции используется обычный двухжильный телефонный провод, который прокладывается вместе с высоковольтными цепями здания.

Питание АТС осуществляется от специального блока от стандартной сети здания. Все команды на открытие двери с квартирных трубок, а также кнопок входной двери и вызывной панели поступают через мини-АТС, где обрабатываются и перенаправляются на исполнительную электрическую цепь управления замком.

Конструктивные особенности элементов домофонной системы

Домофонная вызывная станция

Обычно выполняется с:

кнопки набора номера квартиры и отмены ошибочного ввода с подсветкой;
информационное табло с указанием введенных цифр;
гнезда с контактами для установки электронного ключа постоянными жителями;
встроенный микрофон и динамик.

Дверь контроля доступа изнутри

Уже существует ограниченная пространственная зона, в которую могут войти только доверенные посетители. Меньше требований к антивандальной защите.

Чтобы выйти из подъезда через закрытую дверь, достаточно нажать обычную кнопку, расположенную на оптимальной высоте для взрослых и детей. Он выполнен открытым способом со свободным доступом и светодиодной подсветкой, которую хорошо видно даже в полумраке подъезда.

Провода управления домофонной системы и кабель электропитания электромагнитного замка скрытно монтируются, а открытые участки защищены металлическим кожухом. Мини-АТС и другое оборудование размещены в герметичном закрытом боксе.

Замок электромагнитный

Его конструкция состоит из обмотки катушки, питаемой напряжением от источника питания (обычно 12 вольт) и магнитного привода, имеющего две отдельные контактные площадки:

1. стационарный, крепится к дверной раме;

2. подвижная, вмонтированная в дверное полотно.

При закрывании створки их поверхности плотно соприкасаются, удерживая дверь в запертом положении с усилием, превышающим сто килограммов. Его невозможно преодолеть человеческими руками.

По обмотке электромагнита постоянно протекает электрический ток, который обеспечивает притяжение створки в закрытом положении. Сброс напряжения осуществляется от команд АТС на определенное время, необходимое для прохождения посетителя. После его завершения напряжение снова подается на обмотку катушки.

В случае аварии внутри здания автоматическими защитами отключается электричество и обесточивается катушка. Благодаря этому организована бесплатная эвакуация людей из здания.

Помимо электромагнитного принципа, замок на входную дверь может работать на основе электромеханической конструкции, представляя собой засов, перемещаемый электромагнитом или электродвигателем с реверсом.

Конструкция дверного замка выбирается исходя из его веса и требуемых условий эксплуатации.

Механический дверной доводчик

Это один из необходимых элементов домофонной системы, автоматически приводящий дверь в закрытое положение после прохождения через нее посетителя в любом направлении.

Устанавливается сразу из двух частей:

1. стена или дверная коробка;

2. Сдвижная створка.

В расположении доводчиков находятся:

Для удобства проноса крупногабаритных и тяжелых предметов через дверь механический доводчик оснащен удобным разъемным механизмом, который легко открывается рукой человека.

Ключ от домофона

Основан на одной из трех технологий:

1. резистивные модели с точным номиналом сопротивления за счет встроенного в их корпус резистора;

2. устройства программируемые с энергонезависимой памятью, обеспечивающие подключение по однопроводному интерфейсу с конденсатором, обеспечивающим питание при подключении;

3. бесконтактные устройства в виде карты или брелока.

Электрическая защита домофона

Электропитание Цепи питания и питания домофонной системы должны быть защищены автоматическим выключателем для предотвращения последствий коротких замыканий и перегрузок в цепи.

Учитывая большую площадь открытых металлических поверхностей и возможность прохождения через них токов утечки при аварийных ситуациях, для предотвращения электротравматизма посетителям рекомендуется применять УЗО в схеме электроснабжения дома.

Строительный видеодомофон

Домофонные системы, использующие видеопередачу между посетителем и владельцем, имеют те же принципы, что и оборудование с телефонными станциями. Также организована зона ограничения доступа и контролируемый проходной с дверью.

Отличие заключается в использовании видеокамеры на входе и замене АТС на более новые устройства для обмена видеоинформацией. В этом случае могут быть созданы различные схемы конфигурации видеосети.

Простая схема видеодомофона

Самый доступный вариант получается при подключении монитора видеодомофона напрямую к дверной станции, расположенной возле входной двери. Но с этой системой вы можете вести переговоры только между посетителем и владельцем. Для дистанционного управления дверным замком необходимо создать дополнительную систему.

Для питания оборудования необходимо подключить однофазную сеть напряжением 220 вольт. Связь между монитором и вызывной панелью осуществляется по слаботочному кабелю с витой парой жил:

звуковая информация;
земля;
питание +12 вольт;
видео информация.

Их подключение осуществляется по схеме подключения в строгой последовательности. Для облегчения монтажа выполняется цифровая или цветная маркировка. Но на оборудовании разных производителей он может отличаться. Поэтому каждый раз цепь необходимо прозванивать электрическими методами.

При обращении вызывной панели на значительное расстояние от монитора видеодомофона сопротивление витой пары начинает сказываться на качестве передачи сигнала. В таких ситуациях используют специальный комбинированный кабель, который одновременно передает аудио- и видеосигналы, обеспечивая при этом питание.

Для качественной передачи видеоинформации на большие расстояния лучше всего подходит коаксиальный кабель с волновым сопротивлением 75 Ом.

Схема подключения видеодомофона с контроллером

Более сложные конфигурации видеосетей могут быть созданы за счет использования специально разработанных для этих целей контроллеров, позволяющих работать нескольким или всем абонентам квартир подъезда, а не одному отдельный.

Электронный контроллер обрабатывает информацию, поступающую от вызывной панели, кнопок выхода и владельца квартиры. На основе заложенных алгоритмов выдается команда на отпирание замка входной двери.

Здесь в большинстве схем можно подключить дополнительный видеообъектив, улучшающий обзорность за счет просмотра с выгодной точки.

При установке видеодомофона внутри подъезда многоэтажного дома для подключения видеомониторов применяются разветвители видеосигнала различной конструкции.

Особенности

Контроллер видеодомофона может быть оснащен дополнительными функциями. Например, при отсутствии хозяина дома посетителю предоставляется возможность оставить ему сообщение в виде голосового или видеосообщения или наоборот: при выходе из помещения хозяин может предупредить ожидаемого посетителя о определенные действия.

Контроллеры некоторых типов могут оповещать владельца дополнительным сигналом о каждом открытии двери электронным ключом или кнопкой выхода или иметь другие специфические функции.

Беспроводные переговорные устройства

Логика таких устройств основана на приеме и передаче сигналов и команд по радиоканалам без прокладки проводных телефонных и видеоканалов.

К ним подключается основной блок связи для питания от сети, а обмен информацией осуществляется по Wi-Fi на постоянной частоте.

Они требуют более сложного оборудования и стоят дороже. Кроме того, они имеют ограниченный радиус действия, на который влияют толстые стены, металлоконструкции, экранирование сигналов, а также посторонние радиопомехи.
