Как устроена конструкция секционных ворот?

Содержание

• Отличительные черты конструкции и принцип ее функционирования
• Особенности сборки и установки

Сегодня комфорт и удобство являются немаловажными элементами нашей повседневной жизни. Этот фактор напрямую касается автолюбителей, которые зачастую стараются обеспечить наилучшие условия для содержания своей машины. Надежное хранение в этом случае способен обеспечить хорошо оборудованный гараж с добротными воротами.

Удобные и практичные секционные ворота

Однако многие автовладельцы задаются вопросом о том, какие же ворота лучше выбрать, чтобы они были удобны и практичны. В результате не все делают правильный выбор.

Наилучшим вариантом в этом плане являются секционные ворота. Этот тип изделия действительно удобен, при этом для нормального функционирования он требует особого внимания при установке и эксплуатации.

Поэтому для того чтобы их правильно самостоятельно собрать и установить, следует знать, как устроена и действует конструкция секционных ворот.

Отличительные черты конструкции и принцип ее функционирования

Секционные ворота – это современное изобретение, которое представляет собой полотно, состоящее из секций, металлических панелей, соединенных между собой специальными петлями. Благодаря такому устройству сплошной створки и подъемно-силовому механизму гаражных ворот обеспечивается эффект подвижности. В результате ворота плавно открываются, при этом вы будете приятно удивлены удобством при их использовании.

Теперь вы можете забыть о долгом отворении створок и дополнительных замков, как при распашной конструкции, ведь можно с помощью легкого движения руки поднять полотно вверх и открыть ворота. Устройство такого типа гаражных ворот представляет собой довольно простую и в то же время эффективную подъемную систему. Воротное полотно на подшипниковых роликах устанавливается в угловые металлические направляющие, которые монтируются по бокам гаражного проема.

Конструкция направляющих для секционных ворот

Когда ворота отворяются ручным путем, секционная створка поднимается и закатывается под потолок в горизонтальном положении. Для большего удобства большинство гаражных ворот секционного типа обустраивается автоматическим приводом. Устройство этих приводов может быть двух типов.

• Первый механизм – это торсионная система, которая наиболее распространена и зачастую используется для оборудования обыкновенных домашних ворот. Этот привод устанавливается на потолке в центральной части в нескольких метрах от проема и принцип его действия предельно прост. Привод напрямую соединен с воротным полотном специальным тросом. Для надежного крепления в верхней части секционной створки монтируется тяговый рычаг. При запуске автоматики трос тянет рычаг и само полотно, отворяя ворота и заводя их под потолок.

Секционные ворота с электрическим приводом

• Второй тип – это навальный привод, который устанавливается с одной из сторон верхнего торсионного вала. Сам вал крепится над полотном ворот, прямо над гаражным проемом. Навальная автоматика приводит в движение ворота, оборачивая вал посредством силового воздействия.

Навальный тип привода ворот

Дополнительно такой мотор имеет усиленную цепную систему, которая может открывать ворота даже при отсутствии электроэнергии.

Такой привод позволяет открывать ворота при отсутствии электричества

Зачастую такая автоматика не используется в домашних гаражах, поскольку она мощнее предыдущего типа изделия, более дорогостояща и предназначена для больших массивных ворот. Поэтому этот привод чаще всего устанавливается в больших ангарах и общественных гаражах.

Эти типы автоматических приводов могут быть оборудованы специальными опциями, к примеру, возможностью дистанционного управления. Однако при том, что такая система обеспечит наивысший уровень комфорта, она будет наиболее дорогой, и ее стоимость может достигать нескольких тысяч долларов. Отличительной чертой любых подъемно-секционных ворот также являются предохранительные устройства в виде балансирующих пружин и храповых муфт.

Торсионный привод ворот

Такие элементы обеспечивают автоматическую остановку движения полотна гаражных ворот при возникновении непредвиденных обстоятельств. Эта функция очень важна для подъемно-поворотного механизма, поскольку общий вес конструкции может составлять около 100– 300 кг.

Конструкция ворот с секционным полотном проста

Как видите, конструкция ворот с секционным полотном проста и принцип ее действия понятен. Главными преимуществами таких ворот являются:

• Экономия места. В отличие от распашных конструкций, полотно заводится под потолок при открытии, экономя пространство в гараже.
• Долговечность и повышенная теплоизоляция. Сэндвич-панели, из которых состоит воротное полотно, собираются и скрепляются между собой по особым технологиям. На сегодня существует несколько типов таких панелей. Зачастую используются модели с двумя стенками и пенополиуретановым наполнением в качестве утеплителя. Эти детали изготовляются из алюминия или стали с полимерным покрытием, которое защищает от появления коррозии и ржавчины. Высокий уровень теплоизоляции обеспечивается эластичными уплотнителями, которые плотно скрепляют сэндвич-панели между собой, исключая малейшие щели.

• Универсальность. Ворота с такой конструкции можно устанавливать как в больших промышленных, так и в маленьких домашних проемах.
• Удобство и простота в использовании. Оборудовав подъемно-секционные ворота автоматикой с датчиками движения, вы сможете открывать гараж, даже не дотрагиваясь до него. Чтобы каждый раз не открывать полностью все ворота, можете установить полотно с встроенной калиткой. Однако стоимость такого изделия будет где-то на 30% выше, чем стандартные модели.

Ворота с калиткой

Полностью соорудить своими руками ворота с такой конструкцией будет достаточно сложно, поэтому лучше приобрести уже готовый комплект, который без проблем можно собрать и установить самостоятельно. Главное в этом случае понимать, что работоспособность ворот будет зависеть от точности измерений, ровности и качества монтажа. При проведении любых самостоятельных работ нужно тщательно следовать инструкции.

Особенности сборки и установки

Перед покупкой комплекта подъемно-поворотных ворот обязательно измерьте проем. Проводите эту процедуру внимательно, и лучше используйте разные измерительные приборы, не только рулетку. Учитывайте, что для подъемно-секционных ворот величина притолоки должна быть около 2 метров.

Размеры дверного проема для гаражных ворот

После приобретения изделия, перед началом его сборки изучите подробно схему, которая прилагается к комплекту. Вы должны понимать все нюансы функционирования конструкции гаражных ворот.

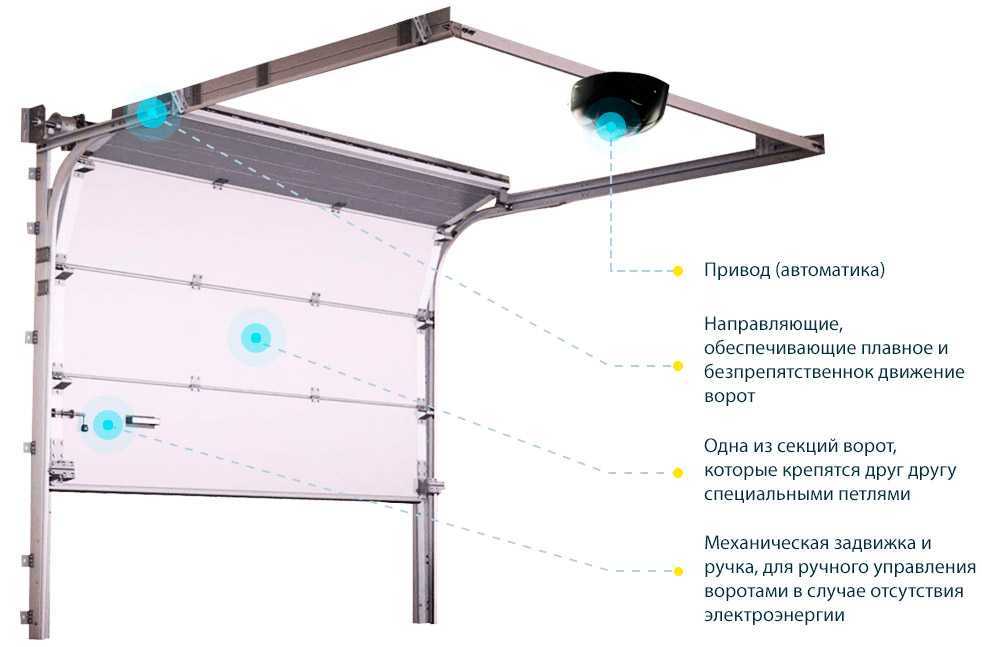

Схема элементов конструкции ворот

Затем подготовьте инструменты для монтажа, в их состав должны входить:

• электродрель;
• строительный уровень;
• шуруповерт.

Только после этого можете приступить к сборке. Учитывайте, что все крепежи в виде анкеров, кронштейнов и дюбелей зачастую прилагаются в комплекте изделия, однако лучше приобрести аналогичные детали дополнительно на случай, если каких-то элементов не хватит.

• В первую очередь соберите по инструкции направляющие.

Направляющие для секционных ворот

• Затем проделайте отверстия электродрелью со сверлом по бетону в соответствующих местах по боковинам проема. Установите направляющие с двух сторон проема, закрепив их дюбелями. Верхние горизонтальные направляющие укрепите кронштейнами. Проверьте ровность сторон уровнем.
• Соберите само воротное полотно, соединяя между собой сэндвич-панели петлями и уплотнителями. Закрепите по бокам полотна ролики, прикручивая их шурупами из набора. Вставьте полотно с роликами в направляющие.
• Затем установите вал с пружинами и дополнительными элементами.

Установка подъемных пружин

• Теперь установите автоматику, если она предусматривается. Для этого прикрепите привод на кронштейнах к потолку и проведите трос до рычага на створе. Аккуратно проведите электропроводку по углам между стеной и потолком, укрепив ее небольшими держателями. Если у вас навальное устройство, вмонтируйте его по инструкции на крайнюю часть вала.

Вид ворот изнутри

• В заключение установите заглушки, дополнительные замки и ручки. Проверьте работоспособность готовых гаражных ворот.

Таким образом, система функционирования гаражных ворот с подъемным механизмом облегчит вам жизнь. Но для того чтобы правильно ее установить у себя в гараже, учитывайте величину проема и проверяйте ровность монтажа всех деталей. При необходимости обратитесь к специалистам, которые лучше разбираются в конструкции этого изделия.

конструкция, виды, принцип работы и типы подъемов — обзор от компании GS Automatics

Элементы конструкции:

• Полотно ворот. Оно состоит из нескольких секций, скрепленных между собой петлями.
• Направляющие и подвесы. Обычно это стальные профили с кронштейнами, по которым осуществляется движение ворот.
• Пружинный механизм. Назначение — балансировка полотна секционных ворот. В настоящее время наиболее часто используются два типа пружин: торсионные и пружины растяжения.

На сегодняшний день, секционные ворота считаются оптимальным решением для частных коттеджей и промышленных объектов по соотношению цены, качества и удобства эксплуатации. Современный сплав новаторских конструкторских решений и материалов является эффективной преградой для ветра и холода, а по теплопроводности конструкции сопоставимы со стеной в 1,5-2 кирпича.

Принцип действия и типы подъемов

Отличительной особенностью данного типа ворот является максимально эффективное использование пространства. А с установленным приводом, автоматические секционные ворота становятся просты в управлении.

Для того, чтобы ворота могли открываться и закрываться используются: a) направляющие рельсы, по которым полотно перемещается, и b) ролики, которые крепятся по краям сэндвич-панелей. Нижняя часть рельсов устанавливается по краям проема помещения, а верхняя — над проемом. Именно поэтому при открытом состоянии секционных ворот все полотно размещается внутри помещения над проемом. При этом возможно два варианта размещения в открытом состоянии:

1) горизонтальный — под ним, параллельно полу (потолок низкий),

2) вертикальный — выше воротного проема, перпендикулярно полу (потолок высокий).

Вариант выбирается исходя из параметров и специфики эксплуатации помещения. Основные типы подъемов:

Виды секционных ворот

Гаражные —

Наиболее широкое применение нашли среди владельцев частных домовладений. Главные отличия от промышленных ворот: меньший размер и низкая интенсивность эксплуатации. Скромные требования для установки (ровная поверхность боковых проемов) делают секционные ворота очень популярными. Также данный тип ворот идеально подходит для замены устаревших, отслуживших свой срок распашных гаражных ворот.

Помимо всего прочего, разнообразные формы, цвета и покрытия панелей, делают эти конструкции привлекательными, изысканными, что позволяет использовать их в качестве самостоятельных архитектурных элементов, дополняя и украшая облик коттеджей и частных домовладений.

Промышленные —

Долговечная, прочная конструкция с высокой степенью безопасности. Такие ворота позволяют быстро и легко осуществлять перекрытие проема производственных, складских, подсобных помещений. Данное решение рассчитано, в том числе и на объекты, которые могут располагаться на путях с высокой интенсивностью движения транспорта. Промышленные ворота прекрасно встраиваются во все виды строительных конструкций.

Панорамные ворота —

Разновидность промышленных моделей. Они позволяют закрывать проемы и одновременно оставлять помещение доступным для обозрения. В таких воротах полотно собрано из панорамных панелей, которые изготавливаются из прозрачных материалов.

Панорамные ворота обеспечивают естественное освещение помещения и пользуются огромным спросом у владельцев автомоек, автосервисов, автомобильных салонов, складов, пожарных частей и т. д.

Если вы затрудняетесь с выбором ворот, лучше всего обратиться к специалистам. Компания GS Automatic с удовольствием поможет вам выбрать оптимальный вариант, а также мы готовы сделать обычные секционные ворота автоматическими.

Секционные и однопанельные гаражные ворота

от OHD | 30 сентября 2020 г. | Блог

Прежде чем мы поговорим о том, какой тип гаражных ворот вам подходит, давайте посмотрим, что такое однопанельные ворота и секционные ворота.

Секционные ворота – это стиль большинства современных гаражных ворот. Эти двери обычно имеют четыре или пять горизонтальных панелей, соединенных петлями. Это означает, что когда дверь открывается и закрывается, она может изгибаться и следовать по изогнутой траектории, которая в основном вертикальна.

Дверь с одной панелью (также известная как распашная дверь или подъемно-поворотная дверь) раньше была популярным стилем. Эта дверь представляет собой единую цельную деталь. Поскольку он должен вращаться и двигаться как единое целое, он должен раскачиваться наружу, когда открывается и закрывается.

Преимущества одностворчатой ​​двери:

• Как правило, более низкие расходы. Большинство однопанельных дверей будет дешевле в установке. Поскольку они менее распространены, это будет иметь место не всегда, но часто. Кроме того, из-за меньшего количества движущихся частей отдельные панели обычно дешевле в обслуживании, замене деталей и ремонте двери.
• Разнообразие материалов и дизайна. Гаражные секционные ворота определенно представлены во многих стилях, но это варианты, которые работают с сегментированной структурой. Некоторые проекты могут быть трудновыполнимыми. С одной панелью у вас есть одно большое полотно для дизайна, которое не прерывается швами и может состоять из самых разных материалов.
• Винтажный вид: Нынешняя популярность одностворчатых дверей во многом обусловлена ​​их винтажным внешним видом. Они могут лучше вписаться в дома, оформленные в стиле середины века.
• Меньший вес: обычно одностворчатые ворота значительно легче секционных, что значительно упрощает их открытие вручную.


Недостатки однопанельных ворот:

• Безопасность: Безопасность, конечно же, очень важна для гаражных ворот. В то время как правильно установленные и обслуживаемые гаражные ворота невероятно безопасны, возможные поломки ворот с одной панелью могут быть более опасными, чем с секционными. Это часто происходит из-за пружины растяжения, используемой в этих дверях старого стиля. Если пружины растяжения сломаются, они могут нанести серьезную травму или сделать дверь гаража уязвимой для проникновения.
• Стоимость ремонта: В то время как одна панель в идеале обходится дешевле из-за двери и меньшего количества деталей, требующих ремонта, если дверь все же выйдет из строя, это может привести к огромным затратам. Вместо того, чтобы одна секция вышла из строя, это была бы вся дверь. Одну неисправную или помятую секцию можно заменить или отремонтировать гораздо проще и дешевле, чем заменять целую цельную дверь.
• Пространство для открывания и закрывания: Дверь с одной панелью требует больше места для открывания и закрывания. Поскольку при открытии она наклоняется наружу, для открывания двери нужны ноги перед ней. Для этого вам нужно будет освободить хотя бы несколько футов проезжей части. Этот угол также может сократить полезное пространство внутри гаража. Возможно, что одна панель будет располагаться немного ближе к потолку, но в целом секционные панели намного компактнее.
• Погода: Обычно гаражные секционные ворота лучше выдерживают экстремальные погодные условия. В том числе холод. Секционные конструкции, как правило, лучше изолируют гараж, что сделает гараж намного более удобным и потенциально значительно сэкономит на отоплении.

Преимущества/недостатки секционных ворот:

Преимущества и недостатки секционных ворот во многом противоположны преимуществам и недостаткам секционных ворот.

Подводя итог, можно выделить следующие преимущества:

• Долговечность и надежность
• Изоляция и устойчивость к атмосферным воздействиям
• Обычно дешевле в случае отказа
• Более компактное открытие и закрытие
• Большой выбор на выбор

В то время как недостатки, как правило, следующие:

• Менее подходит для воспроизведения винтажного вида
• Как правило, покупка и установка нового

обходится дороже.

Секционные ворота более популярны, и соображения безопасности, пространства и разнообразия, как правило, приводят людей к этим дверям. Но отдельные панели могут многое предложить, особенно если вы ищете винтажный вид. Мы в Overhead Door Company of Portland можем помочь вам принять это решение. Тогда, какая бы дверь ни оказалась лучшей для вашего дома и ваших потребностей, мы можем помочь воплотить ее в жизнь для вас!

Как работают секционные гаражные ворота?

Модернизация гаражных ворот может значительно улучшить эстетику вашего дома. Благодаря достижениям в области технологий и дизайна больше не нужно цепляться за старые двери, которые требуют много места для открывания и закрывания. Хотите верьте, хотите нет, но обновить гаражные ворота проще, чем вы думаете!

Инвестиции в правильный тип гаражных ворот не только снизят расходы на техническое обслуживание, но и повысят стоимость вашего дома при перепродаже. Одной из самых популярных и стильных модернизаций гаражных ворот должны быть секционные гаражные ворота, которые может легко установить правильный специалист.

К счастью, замена гаражных ворот — это не то, что вам нужно делать часто. Таким образом, если вы установите правильный тип двери и будете регулярно проводить техническое обслуживание, у вас, вероятно, будет достойная дверь на время вашего домовладения. Поскольку секционные гаражные ворота являются популярным и эстетически привлекательным выбором, читайте дальше, чтобы узнать, как именно они работают!

Что такое секционные гаражные ворота?

По сути, гаражные секционные ворота представляют собой современную конструкцию, внешне напоминающую традиционные гаражные ворота, но обладающую преимуществами современных технологий. Предлагая различные цвета и текстуры, ваши секционные гаражные ворота могут быть изготовлены на заказ, чтобы гармонировать с вашим текущим декором.

Как работают секционные гаражные ворота?

Дверь открывается вертикально и обычно состоит из 4 или 5 панелей, которые легко откидываются назад в гараж, поднимаясь при открывании двери. После того, как дверь полностью убрана, различные панели располагаются горизонтально внутри подкровельного пространства. Они также поддерживаются горизонтальными направляющими.

Поскольку эта конструкция одновременно проста и эффективна, двери не нужно много места для открытия или закрытия. Это делает секционные гаражные ворота идеальным вариантом для домовладельцев с короткими подъездными путями, поскольку автомобиль можно припарковать очень близко к воротам.

Можно ли заменить панели секционных гаражных ворот?

Нам часто задают вопрос, можно ли заменить панели секционных гаражных ворот без замены всей двери. Хорошая новость: да, вы можете! Просто свяжитесь с командой в Данденонге, и мы предложим вам цену именно той панели, которая вам нужна.

Всегда разумно поручить установку профессионалам. Неправильная установка может привести к дорогостоящему повреждению двери или различных панелей, замена которых может обойтись дороже.

Какие дополнительные преимущества есть у секционных гаражных ворот?

Одним из самых больших преимуществ установки гаражных секционных ворот является изоляция, которую они могут обеспечить. Секционные ворота могут быть сконструированы с изоляцией, что делает их идеальным вариантом для гаражей, примыкающих к дому.

Энергосберегающие двери изолированы, чтобы свести к минимуму выделение тепла из здания при открытии двери. Если гараж примыкает к дому, то для обогрева комнат, примыкающих к гаражу, потребуется меньше тепла. Практически любые гаражные ворота, которые закажут местные жители Мельбурна, подойдут домовладельцам, желающим обновить свои нынешние входы в гараж.

Можно ли изготовить секционные гаражные ворота по индивидуальному заказу?

Как мы уже упоминали ранее, существуют различные дизайны, подходящие к декору и улучшающие эстетику вашего дома. Команда экспертов Dandenong Garage Doors будет работать с вами, чтобы спроектировать и изготовить секционные гаражные ворота в точном соответствии с размерами вашего гаража.

Гаражные ворота Dandenong выпускаются в восьми стандартных вариантах, включая варианты текстурированной или гладкой отделки. Мы также даем вам выбор оконных бликов для дополнительного естественного света. Некоторые из наших самых популярных запросов — это перфорированные облицовки, которые улучшают вентиляцию.

Безопасны ли гаражные секционные ворота?

Абсолютно! Секционные гаражные ворота в настоящее время являются одним из самых безопасных типов гаражных ворот. Их панельная конструкция, стальные гусеницы и ролики с каждой стороны обеспечивают значительное сопротивление любым попыткам взлома. При этом у вас будет больше душевного спокойствия, чем могла бы обеспечить ваша старая дверь!

Где лучше всего приобрести собственные секционные гаражные ворота?

Специалисты Dandenong Garage Doors устанавливают гаражные ворота на заказ с 1976 года. Это означает, что мы знаем, как предоставить вам гаражные ворота, которые вы задумали, чтобы повысить стоимость вашей собственности и обеспечить безопасность вашего автомобиля!

Дополнительным плюсом является то, что мы можем легко помочь вам в вашей жилой, а также коммерческой недвижимости.
