Окна с приямками в техподполье жилого дома

Опубликовано 01.08.201930.04.2020 от PES-MO

Согласно п. 7.4.2 СП 54.13330.2016 в каждом отсеке (секции) подвального или цокольного этажа, выделенном противопожарными преградами, следует предусматривать не менее двух окон размерами не менее 0,9×1,2 м. Площадь светового проема указанных окон необходимо принимать по расчету, но не менее 0,2% площади пола этих помещений. При наличии в подвальном этаже приямка перед окном его размеры должны позволять осуществлять подачу огнетушащего вещества из пеногенератора и удаление дыма с помощью дымососа (расстояние от стены здания до границы приямка должно быть не менее 0,7 м).

Несмотря на то, что в вышесказанном требовании речь идет только про подвальные и цокольные этажи, наличие окон с приямками в технических этажах — распространенная практика. Зачастую это связано с тем, что по определению технические и подвальные этажи схожи, в связи с чем существует мнение, что к техническому этажу предъявляются те же требования, что и к подвальному. Однако это не так, разница между этажами, конечно, есть, иначе бы было одно определение, а не два, и заключается она в их назначении.

Этаж подвальный — этаж, отметка пола помещений которого расположена ниже планировочной отметки земли более чем на половину высоты помещения (п. 3.51 СП 4.13130.2013).

Этаж технический — этаж для размещения инженерного оборудования и прокладки коммуникаций, который может быть расположен в нижней (техническое подполье), верхней (технический чердак) или в средней части здания (п. 3.53 СП 4.13130.2013).

Технический этаж служит исключительно для размещения помещений с инженерным оборудованием, которые, как правило, выделяются противопожарными преградами и имею категорию по пожарной опасности «Д» или «В4», и прокладки коммуникаций, в то время как в подвальном этаже (собственно, как и в цокольном, поэтому он тоже указан в п. 7.4.2 СП 54.13330.2016) могут также размещаться встроенные и встроенно-пристроенные помещения общественного назначения в соответствии с п. 4.10 СП 54.13330.2016 и п. 5.2.8 СП 4.13130.2013 (при этом следует отметить, что в указанных пунктах речь идет только про подвальные, цокольные, первые и вторые этажи, технического этажа там нет).

Дополнительно к вышесказанному можно привести множество нормативных требований, согласно которым очевидно, что технические и подвальные этажи разделяют между собой. Например, п. 7.1.10 СП 54.13330.2016 звучит следующим образом:

Технические, подвальные, цокольные этажи и чердаки следует разделять противопожарными перегородками 1-го типа на отсеки…

пункт 7.4.3 СП 54.13330.2016:

В поперечных стенах подвалов и технических подполий многоквартирных зданий высота проемов должна быть не менее 1,8 м…

и т.д.

Тем не менее предусматривать окна с приямками в некоторых технических этажах смысл есть. Дело в том, что если технический этаж отвечает всем требованиям подвального этажа, то в будущем в нем можно будет запроектировать помещения общественного назначения, переоборудовав тем самым технический этаж в подвальный.

В заключении прилагаем письмо ВНИИПО № 2322-2-39 от 17.05.2006 о необходимости размещения окон с приямками в технических этажах.

Приямок в подвале для отвода грунтовых вод, назначение, обустройство, гидроизоляция

Содержание:

1. Назначение приямков
2. Виды и конструкции приямков
3. Когда необходим дренаж
4. Виды дренажей
5. Полуоткрытые и частично заглубленные подвалы
6. Устройство входа в подвал
7. Дренажный колодец
8. Как сделать гидроизоляцию в подвале
9. Как осушить подвал после затопления

Защита подвала от воздействия грунтовой, талой или дождевой воды — одна из важнейших задач при строительстве любого сооружения.

Повышенная влажность может привести к подтоплению подвальных помещений, преждевременному разрушению фундаментов и других подземных конструкций, способствует появлению грибка и плесени.

Для предотвращения негативных воздействий влаги и отвода воды от конструкций обустраивают различные приямки.

Назначение приямков

Основная задача приямков, устраиваемых в подвале — сбор и удаление воды.

Эти сооружения способны защитить конструкции от губительного воздействия грунтовой, ливневой и талой воды.

Вода в подвале или погребе может появиться в следующих случаях:

• при резком повышении грунтовых вод вследствие выпадения большого количества осадков, интенсивного таяния снега, или искусственном перекрытии водоносных пластов при новом строительстве;
• появление сквозных трещин и разрушение гидроизоляции в конструкции фундаментов или стен подвала в результате ошибок при проектировании, неправильных расчетах нагрузок, нарушении технологии на этапе строительства;
• выход из строя дренажных систем вследствие засорения или отказа автоматики дренажных насосов.

В подтапливаемых подвалах приямки могут служить индикатором подъема грунтовой воды. Установленный в приямок насос с поплавковой автоматикой включится при подъеме воды до определенного уровня.

Схема установки насоса с поплавком.

Виды  и конструкции приямков

Дренажные приямки устраиваются снаружи здания, у окон подвальных или цокольных этажей, или внутри подвалов.

Размеры приямков зависят от конкретных условий и количества проникающей в подвал воды.

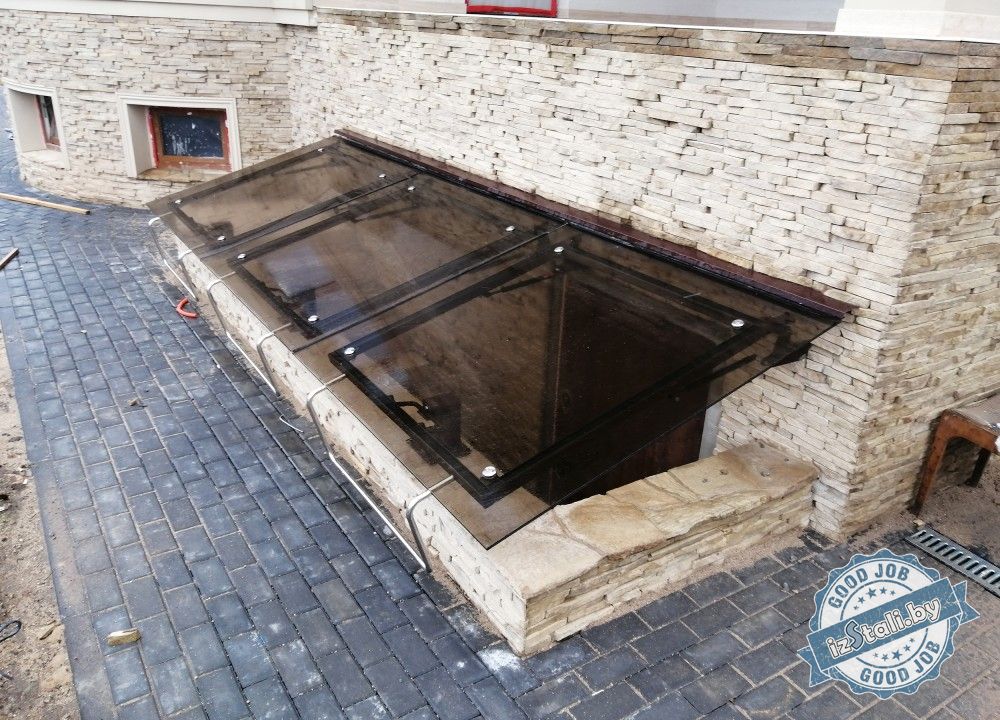

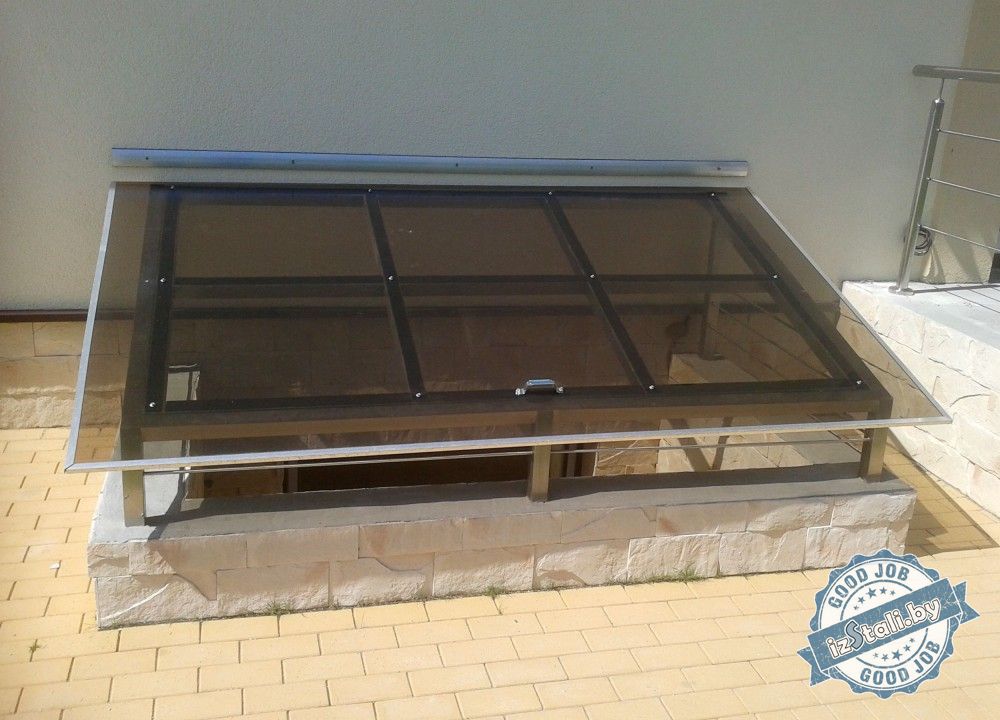

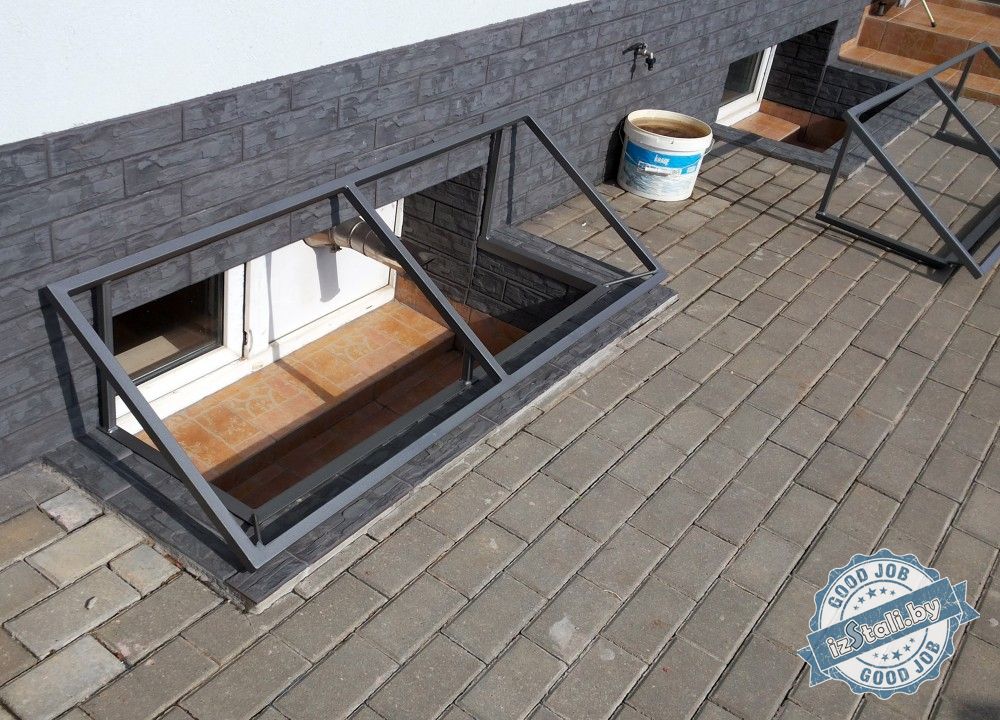

Световые приямки

Для естественного освещения цокольных этажей, сбора и удаления воды от стен сооружаются окна, расположенные ниже уровня грунта. Такие конструкции могут служить для подачи в подвал технологического оборудования, пожарных рукавов, крупногабаритных вещей.

Форма приямков может быть прямоугольной, полукруглой или трапецеидальной.

Работы по обустройству световых приямков выполняются в следующем порядке:

• Разрабатывается котлован, который должен быть шире окна в 1,5-2 раза. Глубина котлована должна быть ниже окна не менее, чем на 50 см.
• Дно приямка отсыпается щебнем, на подушку из щебня укладывается перфорированная труба для отвода воды в колодец или ливневую канализацию.
• Из досок или фанеры устанавливается опалубка стенок приямка, выполняется армирование и заливка бетона в конструкцию.
• После снятия опалубки основание заливается бетоном с уклоном в сторону слива. Стены приямка гидроизолируют битумной мастикой за 2 раза.

Устройства оснащаются прочными решетками, рассчитанными на нагрузки от движущихся людей или автомобилей.  Решетки приямков, расположенных у окон могут служить защитой от чужого проникновения в здания.

Современные производители выпускают готовые конструкции для устройства световых приямков из пластика или стеклопластика.

Изделия комплектуются следующими элементами: сифонами, клапанами, корзинами для сбора листвы и мусора.

Световой приямок.

Дренажные приямки

Для сбора и откачки попадающей в подвал воды из одной точки, монтируют приямки, к которым направлен уклон пола.

Приямки изготавливают из монолитного железобетона в форме прямоугольной емкости, с толщиной стенок 120-150 мм.

Размер сооружения зависит от площади помещения.

Работы выполняют в таком порядке:

• копается яма под приямок по центру подвала;
• в донной части делают углубление для установки емкости из нержавейки, где будет располагаться всасывающий патрубок дренажного насоса;
• монтируется арматурный каркас и устанавливается опалубка стенок приямка из досок или фанеры;
• в опалубку заливается бетон В 15 и выдерживается до набора проектной прочности.
• после снятия опалубки бетонируется дно приямка.

Стенки приямка также можно выложить из полнотелого глиняного кирпича с последующим оштукатуриванием и гидроизоляцией.

Стяжка пола подвала заливается с уклоном в сторону накопителя.

Для обустройства приямка в подвале своими руками можно использовать емкости заводского изготовления, с корпусом из композитных материалов, нержавеющей или оцинкованной стали.

Для удаления воды из приямка устанавливается электрический насос.

Когда необходим дренаж

Чтобы предотвратить сезонные или аварийные подтопления подвальных помещений, необходимо оборудовать систему водоотвода.

Излишняя влага может привести к преждевременному разрушению фундаментов, пола и стен, образованию грибка и плесени.

Дренаж необходимо обустраивать в следующих случаях:

• высокий уровень залегания грунтовых вод или их сезонный подъем;
• расположение участка на склонах, по которым стекают потоки талых или дождевых вод;
• периодических подтоплениях местности;
• попадание участка в зону разлива рек;
• при наличии глинистых или суглинистых грунтов;
• нахождении вблизи прудов, озер, рек.

Необходимость в дренаже определяется при геологическом обследовании участка на этапе проектирования зданий и сооружений.

Значительно проще и дешевле обустроить систему дренажей и построить приямки, чем в процессе эксплуатации зданий бороться с избыточной влажностью и последствиями подтоплений.

Дренажная система для отвода воды из подвала.

Виды дренажей

Дренажи могут устраиваться внутри и снаружи зданий.

Выбор дренажных систем зависит от типа грунтов, рельефа местности и глубины залегания подземной воды.

Необходимость устройства дренажных систем, схемы их расположения, глубина заложения определяются проектом, так как ошибки в расчетах могут привести к застою воды в трубах и неэффективности их работы.

Существует несколько разновидностей дренажных систем:

Пристенный дренаж

Устраивается снаружи здания, по его периметру. Контур пристенного дренажа монтируется после возведения фундамента или стен подвала и их гидроизоляции.

Этапы монтажа пристенных дренажей:

1. На уровне основания фундамента копается траншея по периметру здания.
2. Дно траншеи застилается геотекстилем, предохраняющим трубу от попадания мелких частиц песка или грунта.
3. Для сбора воды от пристенного дренажа, в самом низком месте участка роется яма для установки накопительного резервуара. В качестве накопительного колодца можно использовать герметичные пластиковые емкости или бетонные кольца.
4. От слива пристенного контура к накопителю роем траншею и соединяем дренажные трубы с колодцем. При этом следует соблюдать уклон не менее двух сантиметров на метр траншеи в сторону накопителя, чтобы вода по трубе стекала самотеком.
5. По геотекстилю засыпается щебень или гравий, слоем не менее 100 мм и укладывается перфорированная труба с уклоном в сторону стока.
6. Труба засыпается щебнем, укрывается геотекстилем и засыпается песком или естественным грунтом.

Прокладку дренажных труб следует выполнять ниже уровня промерзания грунта

Выполняется обратная засыпка грунта до уровня проектной отметки с послойным трамбованием. По периметру здания устраивается бетонная отмостка.

Схема устройства пристенного дренажа.

Пристенный дренаж нельзя устраивать для отвода воды от старых строений, из-за возможности разрушения или просадок ветхих фундаментов.

Внутренний дренаж

В частных домах часто обустраивают внутренние дренажи.

Такой способ выручит, если дом стоит на благоустроенном участке, где залиты отмостки, вымощены дорожки и площадки, посажены растения и газоны.

Это самый доступный метод, позволяющий обеспечивать отвод воды из подвала, не нарушая ландшафт участка.

Внутренний дренаж подвальных помещений большой площади выполняется следующим образом:

• удаляется грунт из подвала до основания фундамента;
• стены просушиваются и обрабатываются битумом, жидкой резиной или другими гидроизолирующими материалами;
• пол подвала отсыпается песчано-гравийной смесью и укладываются дренажные трубы с перфорацией, обернутые геотекстилем с уклоном в сторону приямка;
• для сбора воды в подвале монтируется приямок заводского изготовления из армированного композита или оцинкованной стали, или изготавливается из полнотелого керамического кирпича или монолитного железобетона.
• сверху трубы засыпаются песком или щебнем, устраивается бетонная стяжка с уклоном в сторону приямка.

Вода из дренажных труб стекает в приямок, откуда удаляется с помощью насоса.

Поверхностный дренаж

Система сбора и отвода дождевой и талой воды от строений на участках с глубоко залегающими водоносными слоями может быть поверхностной.

Поверхностный дренаж состоит из водосборных желобов с решетками, водоотводящих труб, смотровых и дренажных колодцев.

Вода от фундаментов отводится по желобам в накопительные емкости, дренирующие колодцы или централизованную ливневую канализацию.

Поверхностный дренаж участка.

Полуоткрытые и частично заглубленные подвалы

При высоком уровне грунтовых вод целесообразно строить полуоткрытые или частично заглубленные подвалы.

Отметка дна котлована должна быть выше поверхности воды минимум на 30-40 см.

По периметру котлована устраивается дренаж. Для этого ниже основания подвала роется траншея глубиной около 40 см.

При поступлении воды в траншею выполняется ее откачка.

В траншею засыпается песок слоем 10-15 см, затем кладется геотекстиль и засыпается щебень.

На подготовленную подушку укладывается перфорированная труба с уклоном в сторону отводной трубы. Сверху траншея засыпается щебнем и песком.

Основание под здание на участке с высоким залеганием грунтовых вод лучше делать плитное, из монолитного железобетона.

Работы по устройству полузаглубленного подвала выполняются в следующем порядке:

1. Устройство монолитной фундаментной плиты, включая:

• засыпку подушки из песка и щебня слоем 30 см;
• устройство бетонной подготовки из бетона В 7,5;
• устройство гидроизоляции основания плиты;
• устройство опалубки фундамента по периметру здания;
• монтаж арматурных каркасов;
• бетонирование фундаментной плиты бетоном В 15.

2. Заливка стен из монолитного железобетона включает:

• монтаж арматурного каркаса;
• установка опалубки стен;
• заливка бетона в опалубку с послойным трамбованием вибротрамбовками.
• после набора проектной прочности бетона стен, опалубка снимается.

3. Гидроизоляция стен подвала.

• Внутренние и наружные стены промазываются горячим битумом за два раза, наклеивается 2 слоя рубероида или другого рулонного материала.

Толщина стен цоколя должна быть не менее 40 см. Она может варьироваться в зависимости от количества этажей здания и характеристик грунта.

В углу подвала следует устроить приямок и сделать полы с уклоном в сторону накопителя.

Важным этапом при строительстве подвала является его утепление. Качественное утепление подвала может обеспечить круглогодично стабильную температуру в помещении.

Строительство частично заглубленного подвала.

Самым эффективным материалом для утепления подвального помещения, как внутри, так и снаружи, считается экструзионный пенополистирол. Пористый материал является отличным теплоизолятором. Он не боится влаги, выдерживает большое давление грунта, не деформируясь.

Плиты утеплителя приклеиваются к стене на битумную мастику или любой клей на основе битума.

После завершения гидроизоляции и утепления выполняется обратная засыпка стен подвала песком и грунтом, с послойным трамбованием.

Для защиты стен подвала от дождя и талых вод, по периметру здания устраивается отмостка из бетона или асфальта, шириной 70-100 см. Уклон отмостки от стен дома должен составлять 5-10%.

При наличии в полузаглубленном подвале окон, монтируются световые приямки.

Устройство входа в подвал

Основная задача при устройстве входа в подвал с улицы — защита его от атмосферных осадков.

Вход в подвал из дома может быть практически любой конфигурации, в зависимости от размера подвала, наличия свободного пространства и назначения помещений.

Вход с улицы обычно находится недалеко от входной группы в дом. Лестничный марш для спуска в подвал должен быть удобным и располагается вдоль стены здания.

Вход в подвал.

Лестница изготавливается из армированного железобетона.

Для отделки ступеней лучше использовать плитку из керамогранита. Она не скользит, прочная и доступная по стоимости.

Для защиты от потопа следует предусмотреть следующие мероприятия:

• устройство дренажного приямка в нижней точке входа в подвал;
• дверной проем должен иметь порог не менее 150 мм для предотвращения затекания воды в подвал;
• устройство навеса или козырька по всей длине лестницы.

Какой бы вариант спуска в подвал вы не выбрали, лестница должна быть удобной, надежной и безопасной.

Дренажный колодец

Дренажные трубы отводят воду от зданий в ливневую канализацию. Если нет возможности подключения к централизованной ливнёвке, на участке обустраивается дренажный колодец.

Накопительный резервуар можно изготовить самостоятельно из бетонных или ПВХ-колец, бочек и других подручных емкостей, или купить готовые изделия из композитных материалов.

Для монтажа дренажного колодца выкапывается глубокая яма, до песчаного слоя. На дно ямы засыпается дренаж из щебня, гравия или битого кирпича.

Монтируются кольца колодца.

Схема устройства дренажного колодца.

Герметичные емкости нуждаются в откачке по мере наполнения.

Чтобы вода в колодце не превышала уровня дренажных труб, устанавливают автоматические насосы.

Как сделать гидроизоляцию в подвале

Одна из главных задач при строительстве дома — защита конструкций от грунтовой, талой и ливневой воды.

Гидроизоляция фундамента и стен подвала снаружи выполняется битумной мастикой за два раза.

Для дополнительной и более надежной защиты от подтоплений можно выполнить монтаж гидроизолирующей мембраны.

Гидроизоляцию внутренних конструкций выполняют с использованием различных материалов и технологий:

• наплавляемой или оклеечной изоляции рулонными материалами на битумной основе: Технониколь, Бикрост, Гидроизол, рубероид;
• ПВХ или ЭПДМ-мембраны;
• проникающими пропитками на основе цементно-песчаной смеси с химически активными добавками, органических смол или водных растворов жидкого стекла с хлористым кальцием;
• обмазочной изоляцией битумными мастиками, жидкой резиной или составами глубокого проникновения типа Церезит, Акватрон, Пенетрон.

Оклеечная гидроизоляция стен подвала.

Устройство гидроизоляции конструкций подвала не решит проблему затопления, если не устранить причину попадания воды в помещение.

Как осушить подвал после затопления

Затопление подвалов по весне грунтовыми и паводковыми водами — не такое уж редкое явление. Это может случиться при обильных осадках, резком таянии снега, разливе рек.

Если защитить строение от дождевой и талой воды можно с помощью наружной гидроизоляции подвальных и цокольных этажей и устройства отмостки, то при повышении уровня грунтовых вод влага может просачиваться через мельчайшие трещинки в стене или полу.

При появлении воды в подвале или погребе первым делом нужно ее удалить, а затем устранять причины подтопления.

Существуют различные способы откачки воды, однако основным инструментом для этого являются насосы.

Наиболее подходящие для этих целей:

1. Поверхностные насосы.

Устанавливаются на поверхности воды или выше ее уровня.

Недорогой по стоимости насос имеет простую конструкцию.

Недостаток поверхностного насоса заключается в том, что при попадании в трубу вместе с водой хотя бы небольшого количества воздуха, мотор прекращает работу. Кроме того, в связи с негерметичностью корпуса, его нужно оберегать от попадания влаги.

2. Погружные насосы.

Такие устройства погружаются в любые колодцы, технологические емкости либо скважины.

Боле дорогие, надежные и долговечные устройства. Имеют более широкие пропускные отверстия, позволяющих откачивать грязную воду с наличием волос, водорослей и частиц, диаметр которых превышает 50 мм.

3. Дренажные насосы.

Предназначены для откачки воды из затопленных помещений. Насосы нельзя применять для откачки горячей воды и агрессивных фекальных жидкостей.

Оборудование может откачивать загрязненную воду с содержанием твердых примесей, не крупнее 4 мм.

Откачивание воды дренажным погружным насосом.

4. Мотопомпы.

Работают на бензиновом электродвигателе. Не зависят от наличия электрической сети.

Отличаются высокой производительностью, экономичностью и широким спектром применения. Могут откачивать только чистую или слабозагрязненную воду.

К недостатком мотопомп относится:

• вредные выхлопы и высокий уровень шума, не позволяющие работать в помещении;
• ограниченное время непрерывной работы;
• необходимость регулярного технического обслуживания, замены фильтров и масел.

При выборе мотопомпы следует учитывать, что чем выше расположить устройство над местом откачки воды, тем менее эффективно оно будет работать.

Прежде чем покупать насос, следует определить, как часто насос будет использоваться, с какой глубины и какой объем воды должен перекачивать за определенный промежуток времени.

Лучше брать насос с запасом мощности не менее 30% относительно расчетной.

Затраты на устройство и систем водоотвода окупятся сторицей.

Приямки и дренажные системы сохранят постройки от повышенной влажности, и преждевременных разрушений, помогут сделать жизнь более здоровой и комфортной.

Свод правил Калифорнии, раздел 8, раздел 1632. Охраняемые отверстия в полу, крыше и стенах.

Перейти к основному содержанию

Эта информация предоставляется бесплатно Департаментом производственных отношений.
со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для
удобства пользователя, и не делается никаких заявлений или гарантий, что информация
является текущим или точным. Полный отказ от ответственности см. на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 4. Приказы о безопасности строительства

Статья 19. Проемы в полу, крыше и стенах

а) Этот раздел применяется к временным или чрезвычайным ситуациям, когда
опасность падения сотрудников или материалов через отверстия в полу, крыше или стенах,
или с лестниц или взлетно-посадочных полос.

(b)(1) Отверстия в полу, крыше и световых люках должны быть ограждены либо временными
перилами и бортиками или крышками.

Примечание. Требования к ограждению существующих световых люков изложены в разделе 3212(e).
Общих приказов по промышленной безопасности.

(2) Временные перила и борта должны соответствовать требованиям Разделов 1620.
и 1621. Перила должны быть предусмотрены со всех открытых сторон, кроме входов.
к лестницам.

(3) Крышки должны быть способны безопасно выдерживать более 400 фунтов или
в два раза больше веса сотрудников, оборудования и материалов, которые могут быть наложены
на любом квадратном футе площади покрытия в любое время. Крышки должны быть закреплены
на месте, чтобы предотвратить случайное удаление или перемещение, и должен выдерживать давление
сенсорный, нарисованный или нанесенный по трафарету знак с разборчивыми буквами не менее одной
дюйма высотой, с надписью: «Открытие — не снимать». Отметины мелом или килем
не должны использоваться.

(c) Отверстия или платформы в полу лестницы должны быть ограждены стандартными перилами.
со стандартными бортами со всех открытых сторон, кроме входа в проем, с
проход через перила либо с распашными воротами, либо со смещением
что человек не может пройти прямо в проем.

(d) Люки и отверстия в полу желоба должны быть ограждены одним из следующих средств:

(1) Откидные крышки стандартной прочности и конструкции и стандартные перила
только с одной открытой стороны. Когда отверстие не используется, крышка должна быть
закрытая или открытая сторона должна быть ограждена как в верхнем, так и в промежуточном положениях
съемными стандартными перилами.

(2) Съемные стандартные перила с бортиком не более чем с двух сторон
открывающиеся и фиксированные стандартные перила с бортиками на всех остальных открытых сторонах.
Съемные перила должны оставаться на месте, когда проем не используется и
желательно, чтобы они были шарнирными или устанавливались иным образом, чтобы их можно было легко заменить.

(e) Ямы и люки в полу должны быть защищены крышками отверстий в полу.
стандартной прочности и конструкции. Пока крышка не на месте яма
или отверстия ловушек должны быть защищены со всех открытых сторон подвижными стандартными перилами.

(f) Люки в полу должны быть защищены стандартными крышками, которые не обязательно
быть закреплены на месте. Пока крышка не установлена, отверстие люка должно
быть защищены стандартными перилами.

(g) Временные проемы в полу должны иметь стандартные перила.

(h) Отверстия в полу, в которые могут случайно попасть люди, должны быть ограждены
либо стандартные перила со стандартным бортиком со всех открытых сторон, либо пол
крышка отверстия стандартной прочности и конструкции, защищенная от случайного
смещение. Пока крышка не на месте, отверстие в полу должно быть защищено
по стандартным перилам.

(i) Если двери или ворота открываются прямо на лестницу, должна быть предусмотрена платформа.
и поворот двери не должен уменьшать полезную ширину платформы
менее 20 дюймов.

(j) Отверстия в стенах, из которых есть падение более чем на 4 фута, и дно
отверстия находится менее чем в 3 футах над рабочей поверхностью, должны быть ограждены
следующим образом:

(1) Когда высота и расположение отверстия по отношению к рабочей поверхности
такова, что либо стандартный рельс, либо промежуточный рельс эффективно уменьшат
должна быть обеспечена опасность падения, одна или обе;

(2) Нижняя часть проема в стене, которая находится менее чем в 4 дюймах над рабочей поверхностью.
поверхность, независимо от ширины, должна быть защищена стандартным бортиком или
ограждающий экран либо сплошной конструкции, либо такой, как указано в этом разделе.

(k) Удлинительная платформа снаружи проема в стене, на которую можно поднимать материалы
для погрузочно-разгрузочных работ должны иметь боковые поручни или эквивалентные ограждения стандартных спецификаций.
Одна сторона выдвижной платформы может иметь съемные перила для облегчения
обработка материалов.

(l) Когда желоб прикреплен к отверстию, положения настоящего раздела должны
применяются, за исключением того, что борт не требуется.

(m) Защита отверстий в стенах должна соответствовать следующим требованиям:

(1) Ограждения должны иметь такую ​​конструкцию и крепление, чтобы при их установке на
открытие, барьер способен выдержать нагрузку не менее 200 фунтов
применяется в любом направлении (кроме восходящего).

(2) Экраны должны иметь такую ​​конструкцию и такой монтаж, чтобы они могли
выдерживать нагрузку не менее 200 фунтов, приложенную горизонтально в любой точке на
ближайшая сторона экрана. Они могут быть прочной конструкции, изготовлены из гриля.
с проемами не более 8 дюймов в длину или из планок с проемами не более
шириной более 4 дюймов с неограниченной длиной.

ПРИМЕЧАНИЕ

Цитируемый орган: статья 142.3 Трудового кодекса. Ссылка: статья 142.3 Трудового кодекса.

ИСТОРИЯ

1. Новые подразделы (d)-(h), поданные 5-21-75; вступает в силу на тридцатый день после этого (Регистрация
75, № 21).

2. Поправка к подразделу (а), поданная 3-19-79; вступает в силу на тридцатый день после этого
(регистр 79, № 12).

3. Поправка подана 1-14-86; вступает в силу на тридцатый день после этого (регистр 86, №
3).

4. Изменение подраздела (b) и отмена пункта (e) и изменение буквенного обозначения подраздела
подал 5-2-96; оперативный 6-1-96 (регистр. 96, № 18).

5. Поправка к подразделу (b), поданная 5-1-2002; оперативный 5-1-2002. Представлено
OAL только для печати в соответствии с разделом 142.3(a)(3) Трудового кодекса (Реестр 2002 г.,
№ 18).

6. Переименование и изменение подраздела (b) в качестве подразделов (b)(1) и (b)(3)
и новый подраздел (b)(2), поданный 7 июля 2004 г.; оперативный 8-6-2004 (Реестр 2004, No.
28).

Перейти
Назад к статье 19 Содержание

Девятнадцатый век — Образовательный фонд сохранения исторического наследия

ОКНО ЖИЛОГО ОБЛАСТИ В ФЕДЕРАЛЬНОМ СТИЛЕ 1820-Х ГГ.

Отверстие створки: 40″ x 69-1/2″

Предоставлено; Комиссия по сохранению исторического наследия Лоуэлла, Министерство внутренних дел США

Преобразование тяжелых деталей георгианской архитектуры в более тонкий дизайн федерального стиля иллюстрируется новыми профилями окон на рубеже 19-го века. век. Увеличивая глубину обоймы, ее ширину можно было бы значительно сузить без ущерба для прочности обвязки. Результатом стало поразительное увеличение области, предназначенной для стеклянных фонарей, и заметное уменьшение массы мунтина. Этому изменению также способствовали разработки в области производства стекла, которые позволили производить более доступные по цене оконные стекла.

Окно из дома Кирка Бутта, построенного в 1823 году производственной компанией Мерримак для своего управляющего. Окно демонстрирует самый современный архитектурный стиль высшего класса Новой Англии. Оконные створки уравновешены; мунтины характерно тонкие; а стекла размером 12 на 18 дюймов значительно больше, чем у типичных георгианских окон.

Это стильное жилое окно имело полный набор функций, включая внутренние ставни, обшитый панелями фартук, откосы на стенах и молдинги. Это окно было важной особенностью интерьера, а также интерьера здания.

Скрытые внутренние оконные ставни 1820-х годов

Местонахождение: Kirk Boott House, Lowell, Massachusetts Комиссия, Министерство внутренних дел США

Как и их внешние аналоги, внутренние жалюзи помогают контролировать солнечный свет внутри. Помимо уменьшения притока тепла летом, внутренние жалюзи помогали регулировать температуру; защищают ковры, обивку и мебель от выцветания; гарантированная конфиденциальность для жильцов; и эффективно закрывал вид, который некоторых отвлекал во время обеда. Панельные ставни восемнадцатого и начала девятнадцатого века постепенно уступили место использованию жалюзийных ставней или ставней с комбинацией жалюзи и филенчатых секций. Большинство внутренних ставней были с боковыми петлями, складывались и закрывались двумя или тремя секциями у косяка с обеих сторон окна, хотя существуют некоторые примеры внутренних ставней, скользящих по горизонтальным направляющим и других форм.

Показанные здесь обшитые панелями внутренние ставни взяты из дома Кирка Бутта в Лоуэлле, штат Массачусетс, и датированы 1823 годом. Они показаны на месте вместе с окном. Ставни необычны тем, что крайние ставни с левой и правой сторон окна сплошные, простирающиеся на всю высоту окна. Каждая из них прикреплена петлями к двум сложенным ставням, так что, когда они полностью закрыты на створке, на окне остается четыре секции ставней. В сложенном виде у стены для хранения секция жалюзи во всю длину образует часть обшивки оконной комнаты. При использовании сложенные друг на друга секции, расположенные ближе к центру окна, обеспечивали большую гибкость в управлении освещением и уединении.

Окно жилого дома в народном федеральном стиле 1830-х годов

Местонахождение: общежитие Boott Cotton Mills, блок № 7, Лоуэлл, Массачусетс

Створка Отверстие: 31-1/4″ x 52″

Предоставлено Комиссией по сохранению исторического наследия Лоуэлла, Министерство внутренних дел США.

Это деревянное окно с двумя шестистворчатыми створками является примером простого дизайна и деталей окна в традиционном федеральном стиле. Представленное окно находится в блоке № 7 общежития Boott Cotton Mills, одном из восьми первоначальных жилых блоков, каждый из которых состоит из четырех пансионатов для работниц фабрики и четырех «многоквартирных» домов на одну семью для надзирателей и механиков.

В дополнение к дощатой раме, окно имеет одну неподвижную створку (верхняя) и одну подвижную створку (нижняя). Эти простые черты отличают окно от современников более высокого стиля, таких как дом Кирка Бутта 1820-х годов.

Окно в стиле греческого возрождения 1840-х годов — коммерческое здание

Местоположение: 25 Fulton Street, New York City, New York 78-3/4″

: Бюро исторических мест, Управление парков, отдыха и сохранения исторического наследия штата Нью-Йорк 9.0092

Типичные для коммерческой архитектуры греческого возрождения 1830-х и 1840-х годов в Нижнем Манхэттене склады в районе Южного морского порта были построены с верхними этажами из кирпича, увенчанными гранитными трапециевидными цокольными этажами. Большинство окон в коммерческих зданиях по-прежнему сохраняли жилой масштаб, например, это деревянное окно с двойными подвесами размером шесть на шесть. Шестистворчатая створка с тонкими овальными окантовками напоминала более ранние окна, но была сделана из более толстого материала. К этому времени в коммерческих зданиях использовались перекладины и стойки толщиной от 1-1/2 дюйма до 1-3/4 дюйма. Наружные наличники были менее украшены, чем на более ранних окнах. В отличие от складских окон федерального периода, в которых часто не было оборудования для шкива створки, большинство окон периода греческого возрождения получали противовесы и оборудование во время строительства.

Итальянское окно 1850-х годов — коммерческое здание

Местоположение: 167–171 John Street, New York City, New York

Отверстие створки: 22-1/ 4″ х 88-1/2″ ( каждая из парных створок)

Итальянский стиль является одним из архитектурных стилей Возрождения/Живописного движения, орнамент которого легко адаптируется как к жилым, так и к коммерческим зданиям. Оконные проемы, как правило, были больше, чем их более ранние аналоги. Вместо створки света «шесть на шесть» было распространено меньше разделенных огней с использованием гораздо больших стеклянных панелей. В результате окна приобрели более сильную вертикальную ориентацию, чем существовали ранее. Более сложные оконные рамы были представителями более поздних разработок итальянского стиля, поскольку появление деревообрабатывающих станков привело к увеличению доступности искусно вырезанной отделки. С началом промышленной революции чугунные оконные рамы также стали доступны во многих городских районах.

Построенный в 1849–1850 годах рядом с судоходными пристанями на Саут-стрит в Нью-Йорке, дом 167–171 на Джон-стрит ознаменовал резкое изменение традиционной архитектуры греческого возрождения 1830-х и 1840-х годов. Окно, показанное из этого здания, имеет парную двустворчатую створку, разделенную центральным импостом, украшенным тором, который также обращен к выемчатому внешнему корпусу, служащему кирпичной лепниной. Каждая створка имеет только два фонаря, разделенных тонкой угловатой горизонтальной стойкой, похожей на дизайн в издании 1848 года «Механических упражнений» Питера Николсона. Для центральных оконных стоек обычно требовалось, чтобы створка упиралась только по бокам окна; небольшие ролики, расположенные по диагонали друг напротив друга, были врезаны в стойки, чтобы створка могла плавно подниматься в каналах. Как это часто бывает с коммерческими зданиями, задние окна дома 167–171 по Джон-стрит соответствовали более раннему дизайну — в данном случае греческому возрождению.

Итальянское жилое окно 1860-х годов

Местоположение: 900 Geyer Street, Сент-Луис, Миссури

Открывание створки: 34-7/8″ x 70″

В жилой архитектуре формальный баланс и симметрия характерна для итальянского стиля. Окна с плоским верхом продолжали использоваться, но оконные проемы также приобрели новые формы, невиданные в предыдущих архитектурных стилях, включая круглые и сегментные арки. Окна жилого дома подчеркивали вертикальность за счет использования широких вертикальных стоек и тонких горизонтальных стоек. Тяжелые декоративные перемычки еще больше подчеркивали окна, и в этот период также стали популярны выступающие эркеры. Обычные конфигурации оконных стекол в итальянском стиле были «два на два» и «четыре на четыре».

Витрина в итальянском стиле, представленная здесь, находится на Гейер-стрит, 900 в Сент-Луисе, где находится типичный районный магазин с жилыми домами на верхних этажах. Сегментарно-арочная головка, конфигурация стекол «два на два» помогают определить окно как итальянское. Из-за широкого использования книг по архитектурным образцам в этот период здания в Сент-Луисе, Филадельфии, Нью-Йорке, округе Колумбия и других местах основывались на аналогичных проектах и ​​деталях.

Промышленное окно 1870-х годов

Местоположение: фабрика № 9, Boott Cotton Mills, Лоуэлл, Массачусетс 1 Предоставлено Конгресс Групп Пропертис, Boston

Сегментная арка, представленная в начале 1850-х годов, представляет собой значительное визуальное изменение оконных проемов, которое одновременно снижает стоимость и отвечает высокому стилю дизайна предыдущего десятилетия. До 1850-х годов окна в каменных фабричных зданиях представляли собой простой прямоугольный проем с плоской домкратной аркой или, чаще, каменной перемычкой. Сегментная арочная оконная головка должна была оставаться стандартом почти для всех оконных проемов на заводах по строительству каменных стен до начала двадцатого века. Сегментные арочные оконные рамы, установленные в кладку во время строительства, также служили основной опорой для строительства каменных арок.

Деревянный оконный блок мало чем отличался от тех, что использовались в окне с перемычкой. Оголовок верхней створки обычно оставался плоским, а оголовок рамы изготовлялся по кривой только по нижней стороне каменного свода. Арочные створки с настоящими арочными рамами были более дорогими и, следовательно, менее распространенными в промышленных зданиях.

Конфигурация двенадцать на двенадцать с двумя подвесами оставалась стандартной до конца века. Затем постепенное увеличение размеров заводских окон стало превышать конструктивные возможности существующей оконной техники, вводились новые конфигурации и типы эксплуатации.
