Лампочки гаснут, напряжение в розетках падает до нуля, а электроприборы превращаются в элемент интерьера… «Нет света», — констатируем в таком случае. Если электричество пропало по вине поставщика, то зачастую ничего лучшего, чем надеяться на оперативность ремонтной бригады, предпринять невозможно. Но очень часто причиной неполадок со светом становятся повреждения кабеля, который пролегает в стене «пострадавшего» помещения. И тогда либо самостоятельно, либо с помощью профессионального электрика необходимо искать место повреждения и «лечить» провод. Благо лечение – дело нескольких минут, но вот найти, где лечить – обычно проблемный и трудоемкий процесс. Постараемся выяснить, как отыскать место повреждения проводки точнее, быстрее и с наименьшим уроном для пострадавшего помещения.

В большинстве случаев внутри помещений выполняется скрытая проводка. Кабель находится в гофротрубе, которая уложена в штробы и покрыта штукатуркой. В зданиях старого фонда провод уложен прямо в штробы и также покрыт слоем штукатурки. Сверху — побелка или обои (краска, стеновые панели, гобелен и т. д.).

Хотя кабель и прячется в стене, существует вероятность его повреждения. К «травмам» могут приводить множество причин: прежде всего, никто не отменял естественное старение изоляции и жил. Особенно с годами эксплуатации портятся алюминиевые провода. А старый кабель подвержен чрезмерному нагреву, особенно в местах соединения и на сгибах. Из-за нагрева разрушается изоляция и окисляются плохие контакты. Систематические перегрузки электропроводки заметно ускоряют процессы старения.

Но и новый кабель может «болеть», в основном из-за некачественного монтажа: в местах чрезмерного излома жил, которые могут попросту перегреться или перегореть. Еще одна распространенная причина – случайный механический пробой электрических проводов при ремонтных работах.

Как результат перечисленного — короткое замыкание либо перегорания (обрывы).

Разведочные работы

Итак, если произошло ЧП, нужно прежде всего проверить напряжение на входе в помещение и исправность пробок (автоматов). Если обнаруживаем, что автоматические выключатели либо пробки во взведённом состоянии, то есть смысл искать проблему внутри дома. Если Вы обнаружили автомат в выключенном положении и при его включении он выключается, то налицо короткое замыкание. Нужно убедиться в его отсутствии в розетках, выключателях и электроприборах. А дальше ничего не остается, как приниматься за поиски повреждения внутри стен.

Чтобы хотя бы приблизительно определить местность для поисковых работ, пригодится логическое мышление, аналитические способности и минимальные теоретические знания.

Обычный правильный способ, по которому строится разводка по розеткам и выключателям – лучевой. То есть, от распределительной (дозовой) коробки к каждой розетке и выключателю подведен отдельный кабель. В любом случае поиск пойдет быстрее и эффективнее при наличии схемы электропроводки или в случае, когда точно известно, что проводку прокладывали по правилам.

Итак, нужно найти дозовую коробку и вскрыть ее. Там находятся несколько скруток. Полезно померить сопротивление между всеми линиями в распределительной коробке. Если какой-либо из них покажет близкое к нулю напряжение – это указание на подозреваемую линию, вдоль которой целесообразны дальнейшие поиски. Можно померить сопротивление между линиями выключателей и в розетках: может быть, удастся выйти на место повреждения и без участия дозовых коробок.

Если произошел обрыв, то, возможно, в какой-то части помещения свет есть. Это сокращает область поисков. Если напряжение отсутствует в одной розетке или не включается одна лампа — налицо линия, в которой произошел обрыв.

В ином случае желательно с первой распределительной коробки, проверяя наличие напряжения на ее скрутках. Если все в порядке – нужно найти следующую дозовую коробку и провести ту же процедуру, что и в первой дозе. Если какая-либо скрутка в этой дозе не подает признаков напряжения, значит, обрыв находится между дозами.

Итак, за отправную точку поисков берут последнюю распределительную коробку, подающую признаки напряжения.

Поисковые работы

И далее возможен, скажем так, очевидный, но экстенсивный путь решения проблемы: вскрывать штукатурку, начиная от этой распределительной коробки, следуя по маршруту кабеля вплоть до места повреждения. Шум и пыль, потраченные нервы и время – и все ради того, чтобы залатать кусок кабеля на участке не более чем в пару сантиметров. Вдвойне обидно, если и проводка, и ремонт относительно новый, а всего в одной точке необходимо исправить огрех.

Но даже трассу кабеля в стене далеко не всегда возможно определить. Хорошо, если его укладывали так, как предписывают правила: параллельно потолку и перпендикулярно к выключателям и розеткам. Если же в целях экономии кабель укладывался по кратчайшему пути, который точно не известен хозяину помещения, то, быть может, отслеживая его маршрут от коробки до какого-либо места назначения (другой коробки, люстры, выключателя или розетки) придется снять большинство имеющейся в комнате штукатурки. Но если даже трасса и будет вычислена успешно, то найти повреждение без вскрытия штукатурки вдоль трассы не удастся. Во избежание неоправданного разрушения ремонта, сделанного с любовью, как профессиональные электрики, так и «домашние» используют бесконтактные приборы для определения напряжения.

Парк доступных устройств достаточно велик: от пробников типа MS-58М для обнаружения проводки до профессиональных трассоискателей, позволяющих искать трассу кабеля и повреждения на трассе в различных местах прокладки – дерево, бетон, кирпич. В быту можно использовать комбинированный прибор по образцу MS-48NS. Работает контактным и бесконтактным способом, позволяя определять наличие переменного напряжения на проводнике, обнаруживать фазу, прозванивать цепь и бесконтактным способом находить кабель под напряжением, проходящий в стене.

В зависимости от типа и «профессионализма» прибора, он может помочь отыскать и обрыв, и замыкание «без шуму и пыли». Приборы показывают место повреждения достаточно точно – до 10-13 см. Таким образом можно минимизировать область «вскрытия».

Завершающий этап

После того, как с помощью прибора место повреждения найдено, необходимо приступать к устранению «поломки». Если проводка находится в штробах, то придется делать небольшое вскрытие в области найденного участка (если оно еще не выполнено при «розыске»). Больное место излечивается с помощью простого набора инструментов и/или изоленты, после чего можно восстановить испорченный стеновой декор. Если кабель уложен в канале или трубе, то все даже проще: кабель вытягивается, ремонтируется (или даже полностью меняется участок — на выбор), снова протягивается в канал и восстанавливаются соединения в разветвительных коробках, розетках, выключателях.

После этого электроснабжение можно считать возобновленным в полном объёме.

Как найти и устранить обрыв провода в стене: обзор способов

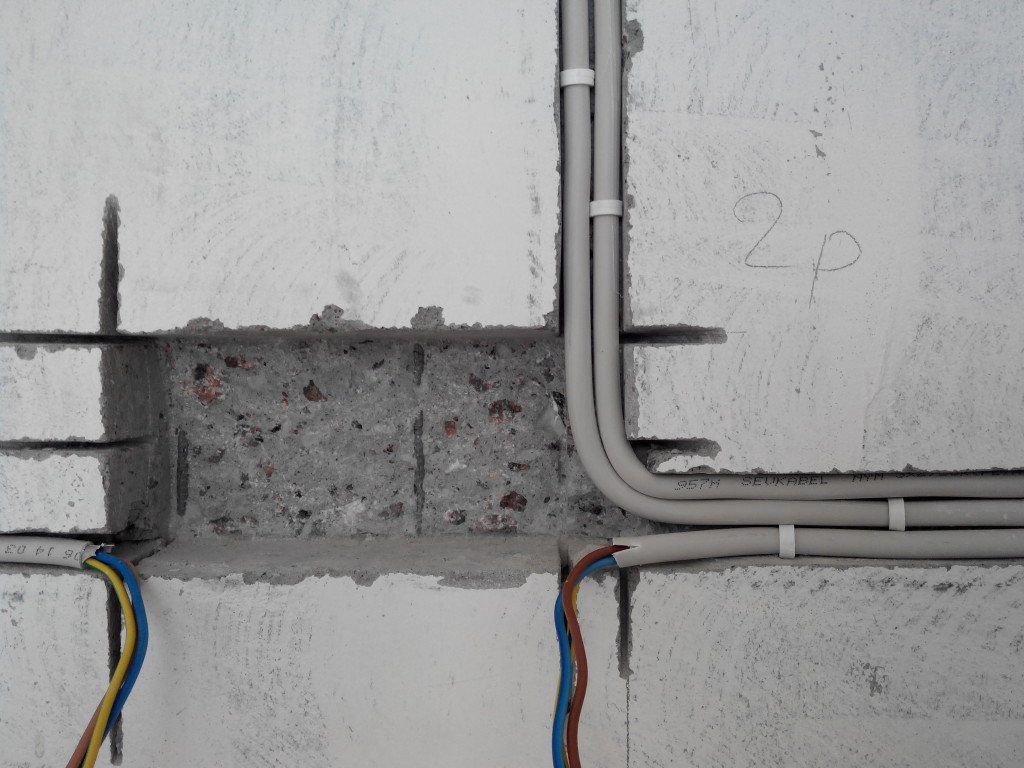

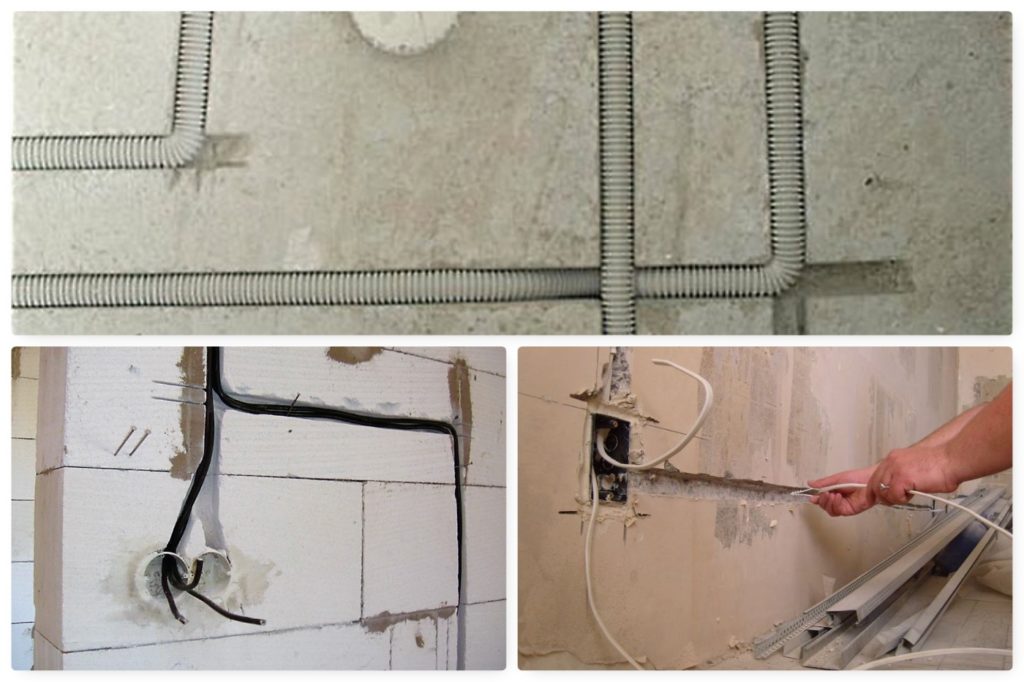

Если у владельца жилплощади отсутствует схема электросети, воссоздать ее можно, прибегая к логическим методам. Следует ознакомиться с основными принципами прокладывания электрических коммуникаций:

• Чаще всего проводку ведут с интервалом в 10-15 см от потолка или пола (чаще встречается первый вариант).
• Установка электрокоммуникаций проводится строго по вертикальным и горизонтальным штробам. Погрешности возможны, но небольшие.
• Коммуникационные линии, которые размещены над выключателями и розетками, всегда проложены строго вверх. В данных областях запрещается забивание гвоздей, работа со сверлом и перфоратором.

Находим неполадку за несколько минут

Поскольку предстоящая задача достаточно трудоёмкая и специфическая, на помощь приходят современные технические средства, позволяющие найти неполадку за несколько минут. Ассортимент приборов для проведения данной операции весьма многообразен. На рынке представлены и обычные тестеры и профессиональные трассоискатели с большим функционалом.

Для домашнего пользования рекомендуется применять недорогие аппараты, такие как детектор марки Mastech. Он позволит найти точку неисправности максимально быстро. Если вам требуется агрегат с расширенными функциями, то приобретайте прибор ЛИС-М. Он способен в короткие сроки осуществить поиск неполадки в скрытой проводке.

Кабель имеет свойство разрушаться при небрежном проведении строительных работ, например, сверлении. Из-за этого розетки могут не работать даже при наличии напряжения в сети. В результате обрыва проводки, находящейся в стене, может возникнуть возгорание. Если вы не имеете соответствующего опыта, чтобы найти зону, в которой провод оборвался, обращайтесь к специалистам. Помните, что самостоятельный поиск разрывов элекропровода может привести к поражению током!

Поиск поврежденного участка

Признаками наличия обрыва проводов является отсутствие напряжения в розетке (розетках) или не работающее освещение. Либо частичное исчезновение электричества в квартире.

Для начала нужно точно определить все элементы электропроводки, которые остались без напряжения. Для поиска потребуется:

• Подключая нагрузку ко всем розеткам без исключения или измеряя напряжение мультиметром, найти, какие из них не работают;
• Определить работоспособность освещения во всех комнатах, коридоре, кухне.

Чтобы определить поврежденный участок скрытой электропроводки, нужно найти, где произошел обрыв: между коробкой и розеткой, между двумя соседними коробками. Для этого на соединениях в коробках и розетках мультиметром измеряется напряжение. Проверить мультиметром проводники на целостность будет сложно из-за значительных расстояний между концами проводников.

Немного сложнее ситуация с освещением: обрыв может произойти как между коробкой и выключателем, так и между коробкой и осветительным прибором. Для точного поиска места повреждения понадобится однополюсный указатель напряжения (индикатор) – прибор, показывающий наличие «фазы».

Сначала вскрывается выключатель, проверяется наличие «фазы» на одном из его контактов при выключенном положении. Если прибор ее не покажет, то обрыв находится между коробкой и выключателем. Если «фаза» там есть, то определяется ее наличие на светильнике при включенном выключателе. Если прибор не покажет «фазу» ни на одном из проводов, повреждение нужно искать между коробкой и светильником.

Возникают ситуации, когда освещение не работает, «фазы» на выключателе нет, но она есть на светильнике. Это свидетельствует о том, что «фаза» с «нулем» поменяны местами. Прохождение фазного проводника в этом случае придется отслеживать от коробки к выключателю через светильник. Если до контакта выключателя она доходит, то повреждение – между ним и коробкой. Потом придется устранить эту проблему: найти место, где поменяны местами провода, затем – правильно соединить их. Иначе менять лампочки даже при отключенном выключателе опасно.

Дефекты в шнурах питания

Проблемные места

Чаще всего поломка металлической жилы возникает:

• около корпуса;
• у места крепления вилки или штекера;
• в месте соединения нескольких проводов.

Крепление у корпуса

Электрический провод любого переносного бытового прибора (фена, утюга, дрели и других ручных электроинструментов) выходит из корпуса, в котором он жестко зафиксирован, как показано ниже на фото.

При работе прибора шнур постоянно изгибается. Около места крепления наиболее часто создаются крутящие усилия, воздействующие на металл жилы. Для уменьшения радиуса изгиба со снижением разрушающей нагрузкой используется защитная трубка из резины или пластичных материалов.

Она выполняет свою роль, продлевая ресурс провода, но ограничена по длине. Место возле окончания трубки, как показывает практика, чаще всего создает обрыв провода.

Около этого места довольно часто создается изгиб, который со временем может обеспечить обрыв провода.

Другие проблемные участки

Большое количество людей пользуется наушниками. Их проводники выполнены многопроволочным плетением из очень тонких жил: они часто подвергается скручиваниям и деформациям.

При таких изгибах создается обрыв. Чаще всего он происходит около:

• наушников;
• штекера;
• соединителя.

Участки провода, подвергающиеся частым изгибам, наиболее склонны к повреждениям. Они требуют бережного обращения при эксплуатации и пристального внимания во время ремонта.

Методика поиска обрыва провода в шнурах питания

Благодаря относительно короткой магистрали удобно использовать три метода:

1. Визуального наблюдения;
2. Прощупывания руками;
3. Электрических проверок.

Визуальный осмотр

Если внимательно присмотреться к проблемным местам, то можно обнаружить на них следы обрыва по повреждениям изоляции, изменению цвета или снижению общей толщины.

Это явные признаки того, что здесь произошел обрыв провода или он скоро наступит.

Проверка пальцами

Прощупывание

Тонкие проводники от наушников, зарядок и подобных устройств можно аккуратно проверить руками на ощупь.

Их изоляцию следует с усилием понажимать пальцами, немного погнуть в проблемных местах, подвергнуть растяжению или сжатию.

Проверка под нагрузкой

Шнур низковольтных устройств допускается подключить с обеих сторон к блоку питания и работающему прибору, несколько раз изогнуть его в проблемных местах, чтобы наблюдать по поведению устройства о восстановлении или пропадании электрических контактов.

Отдельные провода 220 вольт

Рекомендую выполнять их проверку только при отключенном питании. Работать с проводом под напряжением могут только обученные электрики, обязанные пользоваться электрозащитными средствами, строго соблюдать организационные мероприятия.

Если в проблемном месте потянуть проводник в разные стороны двумя руками, то нагрузка разделенным металлом не будет восприниматься, а ляжет на изоляцию, которая станет растягиваться. Повреждение обрыва металла жилы будет видно при изгибе.

Электрические проверки

Пользование индикаторами и измерительными приборами обеспечивает быстрый и достоверный поиск места, где произошел обрыв провода. Ими можно поочередно прозвонить каждый участок цепи, сразу выявить его неисправность.

Принцип определения электрического сопротивления основан на свойстве тока протекать только по замкнутому контуру.

Электрическое сопротивление металла целой жилы имеет очень маленькую величину. Многие современных приборы при прозвонке дополнительно указывают на него звуковыми эффектами.

Если в проверяемой схеме возникает разрыв жилы, то тока не будет: измерительный прибор покажет сопротивление воздушной среды, которое близко к бесконечности.

Технологию поиска и ремонта провода в наушниках Fhillips показывает владелец видеоролика Антон Баитов.

Признаки и типы неисправностей – 3 класса поломок

В большинстве случаев неисправности с проводами возникают в результате неправильного монтажа, повреждения изоляции, нарушения целостности элементов цепи или слишком высокой нагрузки на нее, а также обрыва проводов.

Неправильный монтаж может в дальнейшем привести к неисправностям в проводке

Определить поломку удается по следующим признакам:

• отсутствие нуля или фазы;
• одновременное отсутствие и фазы, и нуля;
• появление искр;
• короткие замыкания;
• регулярные срабатывания защитных автоматических устройств.

Зачастую поломки образуются в местах, где провода подсоединяются к розеткам, распределительным коробкам, а также на участках подключения проводов к контактам автоматических приборов электрощита и выключателей освещения. Такие поломки относятся к первому классу неисправностей. Вместе они составляют больше половины всех случаев проблем с электрической сетью. В таких случаях найти неисправную проводку в стене достаточно просто, так как неисправный участок, скорее всего, расположен вблизи розеток или выключателей.

Второй класс поломок включает в себя проблемы со скрытой проводкой. Они становятся результатами монтажных работ во время ремонта, когда мастера вынуждены нарушать целостность бетонных конструкций. К примеру, зачастую провода повреждаются при вкручивании в них шурупа или сверления дрелью. Все эти случаи часто приводят к короткому замыканию в стене. Такие проблемы с электрической сетью могут проявиться гораздо позже, уже после окончания ремонтных работ. К примеру, нарушение целостности изоляции проводов дает о себе знать через несколько месяцев после контакта с прибором или шурупом.

К третьему классу неисправностей относятся обрывы проводки, возникающие в стене без прямого вмешательства сторонних приборов или предметов. Такие явления считаются крайне редкими и служат результатом износа алюминиевых проводов или слишком больших нагрузок на сеть. В подобных случаях найти обрыв электрического провода в стене без применения специальных приборов достаточно проблематично.

Короткие замыкания — один из признаков неисправности

Самое «безобидное» последствие обрыва электропроводов – отсутствие тока на определенном участке цепи. Гораздо опаснее искрение и короткое замыкание. Нередко это приводит к воспламенению предметов интерьера и потери недвижимости жильцами.

Как устранить обрыв фазного и нулевого проводов

После нахождения точки обрыва электропровода и определения типа повреждения (фаза или ноль), следует перейти к ремонту обрыва.

В соответствии с правилами устройства электроустановок соединять жилы скруткой при прокладывании электропровода строго запрещается. При соединении проводников проводки в стене это правило беспрекословно должно выполняться!

Перебитый провод лучше всего заменить весь от распределительной коробки до места его крепления, если это целесообразно в каждом отдельном случае.

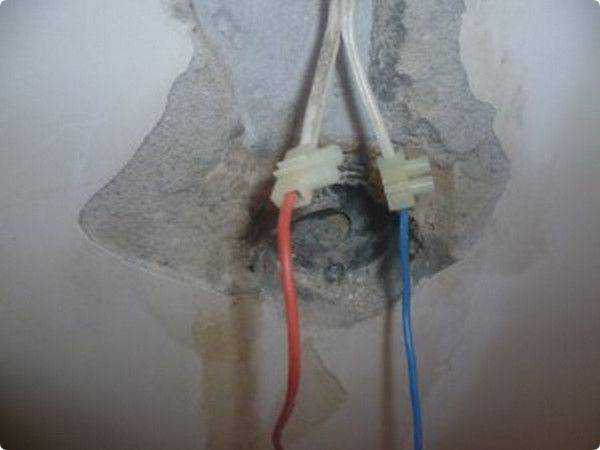

Если поврежденные проводники короткие, то соединить их можно клеммными колодками. Но тогда для этой колодки необходимо установить распределительную коробку.

Чтобы отремонтировать неисправность фазового провода, необходимо произвести следующие манипуляции:

Для начала нужно обесточить фазный провод.
Очистить поверхность, снять с участка стены штукатурку либо другие отделочные материалы, освободив зону для работы в радиусе не менее 15 см от точки поломки.
Отсоединить от сети поврежденную жилу, не повредив изоляцию на других кабелях.
Если провод медный, то соединение необходимо произвести при помощи пайки, которая обеспечит такую контактность провода, которую имеет неповрежденный провод. Для этого нужно взять дополнительную часть такого же материала, из которого выполняется перемычка.
Предварительно на жилу поврежденного кабеля необходимо надеть поливинилхлоридную или термоусадочную трубку

Концы перемычки соединяют с концами поврежденного провода, далее соединения спаиваются.
Отремонтированное место следует накрепко зафиксировать изоляционной лентой, после чего на нее осторожно насовывается трубка, одетая на провод. Это сохранит герметичность крепежа.
Место спаивания позволительно закрыть штукатуркой, устанавливать дополнительную распределительную коробку не требуется.Для нагревания паяльника при отсутствии напряжения, можно подключить его через удлинитель от соседей или от распределительного щитка в подъезде.. Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой

Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой.

Иногда для соединения обрыва алюминиевого провода целесообразнее использование механического способа.

С концов провода сначала снимается изоляция на 15 мм для дальнейшего образования из оголенных проводов колечек. Из алюминиевого провода подготавливается вставка с таким сечением, как у электропроводки или немного большим. При помощи шайбы гровер собирается соединение: на винт надевается гровер, далее обычная шайба, следом кольца проводов, снова простая шайба и завершает гайка. Соединение покрывается изолентой и закрывается трубкой с изоляционного материала.

Такое соединение гарантирует отменную работу проводки при условии не превышения допустимой нагрузки.

Также надежным способом соединения будет клемма WAGO, после установки которой ее требуется обмотать изолентой и покрыть герметиком.

Кабели также можно соединить при помощи ответвительной коробки. Для этого с поврежденного провода необходимо убрать изоляцию, далее его концы разветвить в разные стороны. После этого в стене необходимо пробить отверстие по размерам распределительной коробки, используя перфоратор со специальной широкой коронкой.

Коробка вставляется в проем, после чего надежно фиксируется алебастром. В нее аккуратно вкладываются провода, при этом поврежденные жилы необходимо соединить по цвету и обмотать изолентой. После всех манипуляций коробку с отремонтированными проводами следует закрыть крышкой.

Если провода помещены в специальные трубки, то оборванные жилы следует извлечь наружу, а на их место протяжным приспособлением поместить новые кабели.

При неисправности нулевого провода сначала его отсоединяют от шины, прикрепив фазную жилу. Вся последующая ремонтная операция совпадает с описанным выше процессом.

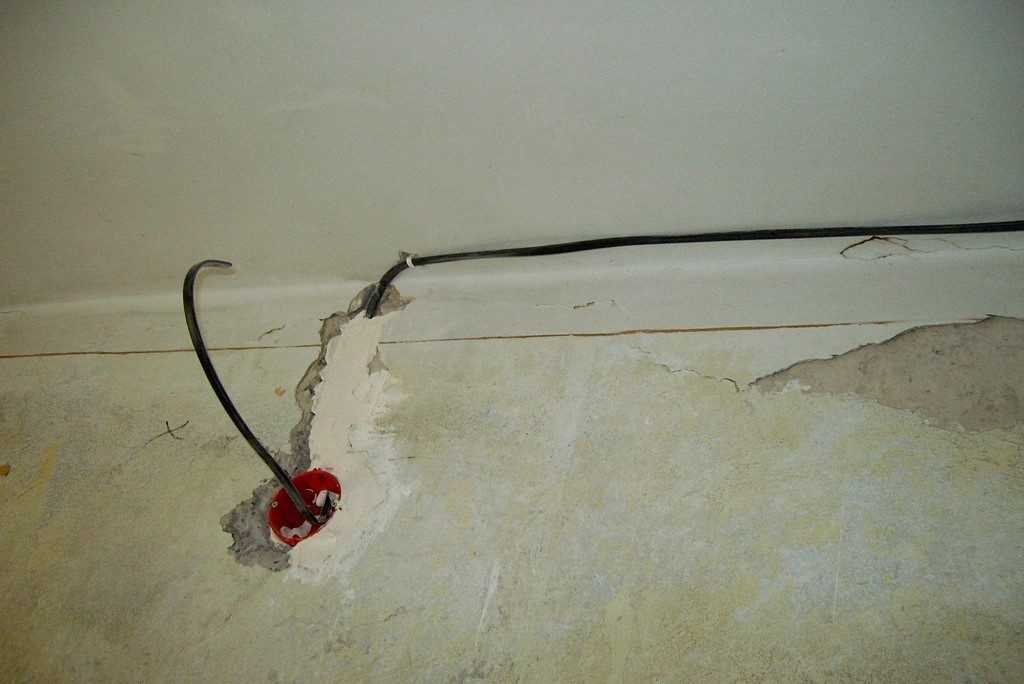

Порядок устранения обрыва скрытого кабеля

После нахождения одним из вышеперечисленных способов точного места разрыва провод следует соединить. Чтобы сделать это, надо сначала отключить фазу, после чего вскрыть молотком штробу прокладки кабеля приблизительно на 10 см в левую и правую сторону от места повреждения. Затем оборванную жилу нужно аккуратно отделить от проводника, не нарушив при этом изоляционный слой на других кабелях.

Дальнейший порядок действий таков:

• Развести в стороны концы оборванного кабеля.
• С помощью перфоратора и специальной коронки просверлить в стене углубление. Оно должно иметь размеры, достаточные для того, чтобы туда поместилась коробка ответвления.
• Вставить коробку в отверстие и зафиксировать ее там алебастром, а затем поместить в нее кабели.
• Соединить и заизолировать поврежденные провода.
• Устранив повреждение, закрыть коробку крышкой.
• Заштукатурить ранее вскрытый участок штробы.

Если поврежденный кабель располагается внутри специальной трубки, то его нужно аккуратно вытащить наружу, а на его место при помощи протяжного устройства затянуть новый проводник.

На видео показан процесс восстановления провода:

Вышеописанный процесс производится при ремонте перебитой фазы. Восстановление нулевого провода производится почти в том же порядке, за исключением начального этапа. При ремонте нуля в первую очередь поврежденный кабель нужно отделить от шины. Затем ноль крепится к фазе. Дальнейшая работа производится в аналогичной последовательности.

Ищем в стене

Самый быстрый способ обнаружения места разрыва фазного проводника – поиск с помощью трассоискателя. Прибор состоит из приемника и генератора. Генератор подключают к поврежденному проводу: минусовая клемма прибора крепится к целой жиле и заземляется на подъездном щите, плюсовую клемму подсоединяют к поврежденной жиле.

После этого генератор включается и в целую жилу, от него подаются импульсы. Приемник трассоискателя нужно перемещать вдоль маршрута проводки.

Приемник реагирует на импульсы от генератора и издает звуковой сигнал. Над местом разрыва подача звукового сигнала прекращается.

Для уточнения локализации разрыва генератор подключают к другому концу поврежденного участка и повторяют процедуру поиска. В конечном итоге звуковой сигнал пропадает в ранее обнаруженной точке.

Встречный поиск места аварии– условие необходимое, так как точность определения разрывов обычно составляет примерно 10-15 см. Чем точнее будет обнаружено расположение повреждения, тем меньший объем работ придется выполнять.

Иногда проблемы возникают с нулевым проводом.

В таких случаях во время проверки контактов на индикаторной отвертке наблюдается слабое свечение при соприкосновении с нулевым контактом. Люди, не имеющие опыта устранения неисправностей электросети, трактуют это как «две фазы». При проверке мультимером на контакте может фиксироваться любое напряжение в пределах от 0 до 220 В.

Следует помнить, что при обрыве нуля неисправная розетка может ударить током, поскольку в ней есть фаза. Поиск обрыва нуля производится точно так же, как и поиск повреждения фазного проводника.

Если трассоискателя под руками нет, найти место обрыва можно с помощью радиоприемника. Приемник настраивают на любой канал средневолнового диапазона, в аварийную розетку включают электроприбор небольшой мощности, например, электробритву. Включенный приемник медленно перемещают вдоль следования трассы.

На целостность провода указывают шумы, треск или другие помехи. Над повреждением характер помех меняется либо они исчезают вовсе. Какими ещё приборами можно определить обрыв скрытой проводки, узнайте из этой статьи.

В месте нарушения целостности кабеля штробу вскрывают перфоратором или с помощью молотка.

Какие бывают неисправности и чем это грозит

При перечислении причин мы немного затрагивали виды повреждений электрики, но только в общем. Сейчас мы более подробно рассмотрим возможные неисправности электропроводки в квартире и доме, предоставив их в виде списка:

1. Повреждение изоляции, чаще всего механическое. В результате возникает утечка тока и если не установлено в щитке, поражения током не избежать. Устранить поломку можно с помощью восстановления целостности изоляции либо заменив поврежденный участок.
2. Повреждение токоведущей жилы. Также из-за механического воздействия в результате неаккуратного монтажа, ремонтных работ или повреждения грызунами, что часто происходит в деревянном доме. Алюминиевые жилы не выдерживают частых перегибаний, поэтому будьте осторожнее при ремонте такой проводки. А вообще, согласно ПУЭ ( п. 7.1.34), проводка должна выполняться медным кабелем (подробнее см. указанный выше пункт).
3. Оплавление изоляции электропроводки в результате перегрева, который в свою очередь возникает из-за неправильно подобранного сечения жил или плохого контакта в скрутках. Эта неисправность может привести к короткому замыканию и пожару в квартире. Устранить неисправность можно только полной заменой кабеля на более мощный (если причина в маленьком сечении). Ненадежные скрутки лучше заменить на соединение .
4. Выход из строя бытовой техники. Если электроприборы бьются током или от них слышен запах гари, нужно срочно отключать их от сети и приступать к поиску неисправности. В противном случае может произойти удар током или возгорание электропроводки в квартире. О том, своими руками мы рассказываем в соответствующем разделе сайта.
5. Плохой контакт в скрутках, а также в местах подключения проводов к автоматам, светильникам, розеткам и т.д. Из-за плохого контакта возникает нагрев жил, оплавление изоляции и как следствие – возгорание электропроводки. Устранить неисправность можно периодической проверкой всех соединений и подтягиванием зажимов. При ремонте устраните все скрутки, соединив кабеля колпачками СИЗ, зажимами ВАГО, гильзами или винтовыми клеммниками. Скрутки в проводке использовать нельзя согласно ПУЭ п. 2.1.21.
6. Выход из строя розеток и выключателей. У каждого электротехнического изделия есть свой срок службы, который, как правило, не превышает 10 лет (чаще 6). Если розетка старая, то ее контакты, скорее всего, уже ослабились и при подключении вилки может возникнуть перегрев, из-за которого происходит пожар в квартире. Со старым выключателем все не так страшно, потому что из-за изнашивания механизма просто выключатель перестает работать (свет не включается). О том, мы рассказали в соответствующей статье. Про ремонт розеток можно также найти немало информации.
7. Отгорание нулевого провода в щитке. Очень опасная неисправность электропроводки, из-за которой выходит из строя электроника в доме, а также возникает опасность поражения человека током. Устранить поломку можно только восстановлением контакта, а вот предотвратить опасность можно, установив в доме либо квартире. При этом вы можете наблюдать . А если ноль отгорит в ВРУ дома или в подъездном электрощите – то возможен и чрезмерно высокое или низкое напряжение в сети.

Поиск КЗ в электрике

Это все самые частые неисправности электропроводки. Последнее, о чем хотелось бы рассказать – как предотвратить возникновение проблем с электрикой.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
3. Выкрутить из патрона лампу.
4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
4. Проверяем все группы проводов на наличие в них короткого замыкания. Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Я случайно перерезал провод, что я могу сделать?

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Сращивание или ремонт электрического провода или кабеля
Электрика Вопрос: Я перерезал электрический провод в стене. Как я могу это исправить?
Я вырезал кусок гипсокартона, когда случайно врезался в провод в стене.

• Я думаю он электрический, он толстый и белый, а внутри похоже я сломал желтоватый слой.
• У меня есть изолента, но я беспокоюсь, что это пожароопасно.
• Могу ли я что-нибудь сделать, чтобы убедиться, что это не опасно?

Этот вопрос по электропроводке поступил от Скотта из Сидар-Рапидс, штат Айова.

Ответ Дейва:
Скотт, спасибо за вопрос по электропроводке.

Как сращивать или ремонтировать электрические провода или кабели

Применение: Сращивание электрических проводов.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит сертифицированный электрик или подрядчик по электротехнике.
Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: определите цепь, выключите ее и пометьте примечанием перед работой с проводкой.
Важно: Сгоревшие или поврежденные компоненты проводки и цепи следует заменить новыми электрическими материалами с таким же номинальным напряжением и силой тока.
Примечание. Ремонт домашней электропроводки должен выполняться в соответствии с местными и национальными электротехническими нормами и правилами, а для установки новых или замены электрических деталей или оборудования может потребоваться разрешение и проверка.

Избегайте потенциальной опасности возгорания и проблем в будущем из-за поврежденных электрических проводов

• Внешнее защитное покрытие многожильного кабеля называется оболочкой. Если кабель находится внутри стены, а оболочка имеет надрезы, осторожно обмотайте снаружи изолентой.
• Если повреждение выходит за пределы внешней оболочки и повреждена изоляция закрытого провода, может потребоваться правильное сращивание кабеля.
  • Лучше всего это может сделать квалифицированный электрик, который может идентифицировать провод, изучить повреждение и принять решение о том, что необходимо сделать.
• В случаях значительного повреждения кабелей
  • Кабель необходимо разрезать.
  • Поместите кабель в утвержденную доступную распределительную коробку.
  • Будет проложен новый отрезок провода от новой распределительной коробки, который заменит первоначальный оставшийся отрезок провода до пункта назначения или существующей распределительной коробки.
  • В некоторых случаях и в зависимости от доступа может потребоваться вторая доступная распределительная коробка.
• Если нет возможности заменить оставшуюся длину кабеля, между двумя распределительными коробками устанавливается кабельная петля.
• Если в проводе имеется достаточное провисание, можно установить утвержденный встроенный соединитель, используя только одну доступную распределительную коробку.
  • Это то, что должен проверить опытный электрик, который может провести профессиональную оценку и необходимый ремонт.

ПРИМЕЧАНИЕ БЕЗОПАСНОСТИ и СООТВЕТСТВИЕ НОРМАМ

Все распределительные коробки и электрические разъемы должны быть доступны.

Подробнее о сращивании электрических проводов

 Сращивание электрических проводов
Сращивание электрических распределительных коробок

Для получения дополнительной информации об электробезопасности:
метод безопасного изготовления электрических распределительных коробок. Этот пример покажет вам, как это делается шаг за шагом, и покажет, как сделать соединение распределительной коробки и соответствующие электрические коды.
Аварийные электрические соединения
Электрические нормы электропроводки
Электрическая безопасность

Для достижения наилучших результатов обратитесь к лицензированному подрядчику-электрику.
Найдите подрядчика по электроснабжению в вашем районе

Вам также может быть полезно следующее:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Candyman, Handy Women и электрики Включает в себя: Область GFCI Atlets Ольтрал Out Out Home Electricle 9008 1207 1207 1207 1207 120 -й общие и общие.0068 Переключатели проводки Проводя 3-проводная и 4-проводная электрическая диапазон Проводя 3-проводные и 4-проводные сушильные шнуры и выходы сушилки Как легко и отремонтировать электрический склад . Методы прокладки проводки для модернизации электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Будьте осторожны и берегите себя — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Как восстановить поврежденные провода внутри стены

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях для домашней электропроводки
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как отремонтировать поврежденные провода

Электрика Вопрос: Можно ли восстановить поврежденные электрические провода в кабелепроводе внутри стены?

Ремонт поврежденной электропроводки

Боб спрашивает:
Гибкий кабелепровод в блочной стене с поврежденными 14 2 проводами

Сверление стены из шлакоблока повредило гибкий кабелепровод и один или оба 14 2 провода.
Провода идут к внешней розетке GFCI и внутренней розетке спальни.

Я не могу вытащить провода, чтобы осмотреть их, и автоматический выключатель сработал после удара по кабелепроводу.

Есть ли способ извлечь провода и/или гибкий кабелепровод?

Спасибо!

Дополнительные комментарии: Ask-the-electrician.com покрывает все, на что я мог бы надеяться как домовладелец, не являющийся электриком. Спасибо, что сделали этот сайт доступным.

Этот вопрос по электропроводке поступил от Боба из Шеридана, штат Вайоминг.

Ответ Дэйва:

Спасибо за вопрос по электропроводке, Боб.

Ремонт поврежденных электрических проводов

Применение: Ремонт поврежденного провода в розетке GFCI.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит для лицензированного подрядчика по электротехнике или сертифицированного электрика.
Требуемые электроинструменты: ручные инструменты для электриков, тестер напряжения и соответствующее защитное снаряжение.
Приблизительное время: Зависит от личного опыта, умения работать с инструментами, устанавливать электропроводку и доступ к зоне проекта.
Электрическая безопасность: определите источник электроэнергии для розетки GFCI, выключите его и пометьте примечанием, прежде чем работать с электропроводкой.
Детали и материалы электропроводки: Электрические детали и материалы для розетки GFCI должны быть одобрены для конкретного проекта и соответствовать местным и национальным электротехническим нормам и правилам.
Электротехнические правила и проверки: Установка или замена домашней электропроводки должна выполняться в соответствии с местными и национальными электротехническими нормами и правилами, принятыми в вашей конкретной области штата Вайоминг. Также могут потребоваться разрешение и проверки.

Ремонт поврежденного провода розетки GFCI в подвале

Этот проект электропроводки посвящен ремонту поврежденных проводов внутри стены в подвале старого дома.

Ремонт поврежденной электропроводки внутри стены

• Боб, приносим извинения за эту проблему, давайте посмотрим, как ее можно решить:

  Отсоедините и оголите проводку конец гибкого канала должен быть открыт, а проводка должна быть отсоединена и ослаблена, прежде чем пытаться вытащить поврежденный провод из гибкого канала. Замените провода
  Поврежденный участок этих 14-2 проводов необходимо заменить. Найдите каждый конец проводки
  Если есть возможность открыть весь путь проводки, поскольку он ведет к электрическим коробкам на каждом конце, замените всю секцию, в противном случае необходимо будет установить доступные соединительные коробки в каждом месте, где концы гибкого трубопровода расположены. Идентификация каждого набора кабелей и проводов
  Будьте внимательны, чтобы идентифицировать каждый набор кабелей 14-2 по отдельности, прежде чем отрезать какую-либо проводку, чтобы сменная проводка могла быть подключена к правильному набору проводов.

Подробная информация о компонентах для ремонта поврежденных электрических проводов

Электрический код для заполнения кабелепровода

Руководство по домашней электропроводке

используется для домашних проектов с информацией об электрическом коде, служит руководством по выбору.

Бытовые автоматические выключатели

Бытовые электрические автоматические выключатели

Руководство по автоматическим выключателям для дома и тому, как они работают для защиты электропроводки. При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи.

Как подключить электрические розетки

Подключение электрических розеток для дома

Домашняя электрическая проводка включает в себя розетки на 110 и 220 вольт и розетки, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.

Как подключить розетки GFI

Схемы подключения GFCI и GFI

Характеристики и преимущества розеток и розеток GFCI дадут вам ясное понимание того, почему эти устройства безопасности требуются в соответствии с кодексом для защиты вас и вашего семьи от случайного поражения электрическим током.

Подключение GFCI
Этот список статей поможет вам узнать о функциях и преимуществах розеток GFI и GFCI, а также о том, как они подключаются.

Как установить электропроводку в спальне

Требования к электропроводке в спальне

Подробные фотографии и схемы электропроводки в спальне с кодовыми требованиями для большинства новых или реконструируемых проектов.

Как проложить электропроводку в подвале

Электропроводка в подвале

Полное объяснение фотографий и схем электропроводки в подвале с требованиями к кодам для большинства новых или реконструируемых проектов.

Вам также может быть полезно:

Видео по электрике #2 Как подключить розетку GFCI без провода заземления Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Продолжайте смотреть, чтобы я мог помочь вам подключить его правильно!

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
