основные нюансы ремонта скрытой электрической проводки

15 марта 2021

Скрытая электропроводка является одним из самых безопасных и эстетических способов прокладки силовых кабелей внутри помещений квартиры. При правильной эксплуатации она может прослужить десятки лет. Однако, скрытая проводка сложна в монтаже и может вызвать значительные трудности, когда настанет время её ремонта.

Поговорим в нашей статье о том, как правильно выполнить ремонт скрытой электропроводки самостоятельно в случае выхода её из строя.

Содержание

Скрытая электропроводка и причины ее поломки

Скрытая электропроводка предполагает прокладку силовых кабелей и других элементов электросистемы несколькими вариантами, например, в гофрированных трубах под штукатуркой или в штробах внутри стен и полов, в трубах над навесным потолком, а также внутри других строительных конструкций: гипсокартонных и деревянных перекрытий или пластиковых стеновых панелей.

Несмотря на то, что скрытая проводка изолирована и максимально защищена от механических воздействий, поломка такой электросети не является редкостью: её итог – разрыв цепи или короткое замыкание. Рассмотрим основные причины, из-за которых это часто происходит.

Причина	Краткое описание
Механические повреждения	Например, во время сверления стены для установки кронштейна для телевизора повреждается фазный или нулевой провод, который проходит внутри заштукатуренной штробы. Чтобы этого не произошло пользователю важно знать трассировку скрытой проводки, то есть все те места, где в его квартире проходят силовые кабели.
Перегрузка сети	Помимо механических воздействий, разрыв цепи может произойти из-за токовой перегрузки, возникающей при неисправной защите, включении неисправных электроприборов или неравномерном распределении нагрузки. Например, подключение к одной розетке множества электроприборов приводит к перегрузке сети и чрезмерному нагреву кабеля, особенно в местах соединений, что ускоряет износ его изоляции (она рассыхается) и приводит к короткому замыканию. Обратите внимание! Если сечение провода и номинал защитного автомата выбраны верно, то повреждение проводки от короткого замыкания или перегрузки маловероятно. О том, как правильно выбрать кабель для электропроводки, можно прочитать нашу статью «Выбор кабеля для электропроводки в доме».
Некачественный монтаж	Неправильно подобранные автоматические выключатели или сечение проводов, несоответствующая затяжка их винтовых соединений, ошибочная схема подключения – все эти ошибки также могут привести к поломке домашней электросети.
Старение проводов	Все силовые провода, особенно алюминиевые, подвержены процессу старения: из-за коррозии или окисления их жилы со временем становятся шероховатыми, а изоляция – хрупкой. Кроме того, в местах изгибов провода под действием силы тока могут появится изломы.

На неполадку электропроводки будет указывать частичное прекращение подачи электрического тока: отсутствие напряжения в розетке или неработающее в помещении освещение.

Обратите внимание!
Если пропадание электрического тока в квартире сопровождается задымлением и характерным запахом, а автоматический выключатель не сработал, во избежание пожара необходимо незамедлительно отключить вводной автомат в электрощите.

Выявление причины неисправности проводки и её устранение

Ремонт скрытой электропроводки в квартире возможно выполнить своими силами, это не создаст больших сложностей. Самое главное, соблюдать принципы безопасности, иметь инструменты и последовательно выполнять необходимые действия.

Механическое повреждение кабеля

Если поломка кабеля произошла вследствие механического воздействия, например, во время сверления стены, то проблема ясна: пробит провод и, соответственно, необходимо выполнить ремонт поврежденного участка.

Прежде чем выполнять основные работы, в электрощите потребуется отключить автоматический выключатель группы, в которой перебит кабель.

Некоторые специалисты советуют полностью заменять поврежденный отрезок провода от распределительной коробки до розетки или выключателя во избежание дополнительных соединений. Однако в некоторых случаях это сделать невозможно из-за сложности демонтажа.

Если поврежденный провод находится в стене из гипсокартона, вагонки, фанеры или пластиковых панелей, то можно использовать несколько вариантов его ремонта в зависимости от особенностей электропроводки:

• вскрыть всю перегородку в месте обрыва и произвести соединение поврежденного провода;
• выпилить в месте повреждения провода специальное отверстие для установки распределительной коробки и соединения в ней поврежденного провода;
• подсоединить к повреждённому кабелю новый и попробовать протащить его внутрь стены, вытаскивая оттуда старый (данный вариант потребует отсоединения поврежденного участка кабеля от других элементов электросети и подойдет, если кабель не имеет большой длины и проложен в гофрированной трубе, иначе его протаскивание может быть невозможно).

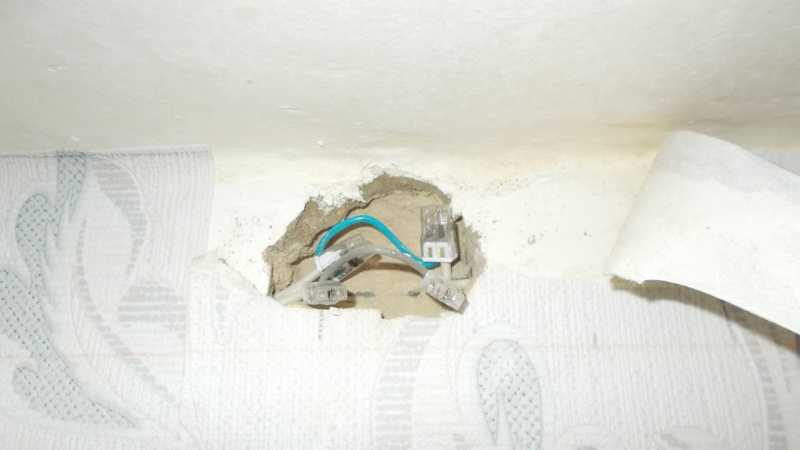

Чтобы выполнить ремонт кабеля внутри бетонных и кирпичных стен, необходимо сначала аккуратно очистить штукатурку в штробе, где он был поврежден. Как правило, для этого используются зубило, стамеска и молоток. Очистка штробы выполняется примерно на 15 см в каждую сторону от места поломки. Затем разрыв кабеля зачищается и подготавливается. В стене высверливается отверстие для установки распределительной коробки, в которой кабель соединяется с помощью, например, коннекторов. Место соединения обязательно изолируется.

Обратите внимание!
Распределительная коробка необходима для того, чтобы изолировать место соединения проводов от горючих материалов стены и исключить опасность возгорания.

Повреждение кабеля немеханического характера

Если обрыв цепи или короткое замыкание произошло без механического вмешательства, то сначала необходимо определить участок и конкретное место проводки, на которой произошла поломка. В большинстве случаев проблема возникает в местах соединения проводов или в местах их подключения к розеткам, выключателям или в самом электрощите.

Для поиска неисправного участка необходимо временно отключить электричество на линии, где произошла поломка, затем открыть все контакты, чтобы их можно было легко протестировать на присутствие фазы. В этом поможет обычная индикаторная отвертка.

Проверка состояния всех элементов поврежденной линии выполняется при включенном автомате группы, начиная от его контактов и заканчивая контактами в распределительных коробках, розетках и светильниках. Если на одном из элементов фаза будет отсутствовать, значит поврежденный участок находится между ним и предыдущей частью цепи, ведущей к электрощиту.

Если проблема в самом контакте или элементе электропроводки, то его нужно заменить.

Если же с ними все в порядке, то разрыв цепи произошел где-то посередине провода, значит потребуется определить место его разрыва в стене. Для этого также можно использовать индикаторную отвертку. Она подойдет, если провод залегает неглубоко, например, под небольшим слоем штукатурки.

При более глубоком расположении проводов в стене потребуется специальный прибор, который имеет название тестер-трассоискатель. Стоит он немного дороже индикаторной отвертки, зато более эффективный: перемещая его по линии скрытой проводки, можно легко определить место обрыва провода с максимальной точностью. Кроме того, если пользователь не переставляет, где в стене проходит кабель, то данный прибор поможет и в этом.

Когда место поломки найдено, потребуется выполнить все те же действия, которые были описаны выше при механическом повреждении кабеля.

Если с фазным проводом все в порядке на всей поврежденной линии, значит поломка произошла с нулевым проводником. Чтобы проверить его работу потребуется отключить от неработающей линии электропроводки всю нагрузку, а затем в автоматическом выключателе группы поменять местами выход фазного и нулевого провода. Далее потребуется выполнить проверку всех элементов цепи. При нахождении разрыва у нулевого провода используется такой же алгоритм его устранения.

Обратите внимание!
Такую процедуру можно провести, только если полностью обесточить все приборы на объекте (выключить их из розеток) и подавать питание только на неисправную линию, так как в цепях домашней сети может быть фазозависимое оборудование (где нулевой проводник завязан с заземлением, поэтому из-за такой перестановки вместо нуля появится фаза), и поменяв местами фазу и нейтраль может произойти КЗ.

Также есть метод «прозвонки» цепи. При отключенном напряжении сети мультиметр в режиме измерения сопротивления/короткого замыкания с звуковой индикацией подключается с одной стороны к жиле в месте контакта, например, к выключателю/розетке, с другой стороны к этой же жиле в распределительной коробке. Если звуковая индикация есть, а сопротивление тестера – 0, то жила цела. Однако, такой способ, не поможет определить точное место обрыва кабеля в стене.

Поиск места повреждения кабеля: методы, видео, приборы

Повреждения в электрическом кабеле, независимо от того находится он под землей и питает, скажем, трансформаторную подстанцию нескольких жилых домов, или в проводе, проложенном скрытой проводкой в квартире, требуют отыскания и оперативного устранения. В процессе эксплуатации и на этапе монтажа кабельных линий, проложенных под землей, возникают непредвиденные механические повреждения изоляции и токоведущих жил. Это может быть связано с нарушением нормальных режимов работы, неаккуратным ведением монтажных работ на других коммуникациях, расположенных в нескольких метрах от места прокладки и не относящихся к линии электроснабжения. В квартире же скрытая проводка зачастую повреждаются при проведении ремонта. Одной из причин, которая объединяет обе ситуации, является дефект кабельно-проводниковой продукции, допущенный на этапе изготовления. Но как бы то ни было, необходимо найти неисправность в линии. Как выполнить поиск места повреждения кабеля под землей и в стене, мы расскажем далее, предоставив существующие методики и приборы для обнаружения аварийного участка.

• Методики определения повреждения кабеля в земле
• Импульсный метод
• Метод петли
• Акустический метод
• Метод шагового напряжения
• Индукционный метод
• Поиск обрыва скрытой проводки в бетонной стене

Методики определения повреждения кабеля в земле

Чтобы найти место повреждения кабельной линии, необходимо понимать специфику и методику ведения поиска. Процесс необходимо разделить на два этапа:

1. Поиск проблемной зоны на всей протяженности линии.
2. Поиск места аварии на установленном участке трассы.

В виду отличий этих двух этапов, сами методы отыскания различаются и бывают:

• относительными (дистанционными) – к ним относятся импульсный и петлевой метод;
• абсолютными (топографическими) – акустический, индукционный и метод шагового напряжения.

Что же, рассмотрим все методы по порядку.

Импульсный метод

Данный способ подразумевает поиск повреждения с помощью рефлектометра. Работы могут проводиться, например, прибором РЕЙС-305, который показан на фото ниже.

Работа прибора основывается на посылании зондирующих импульсов определенной частоты, которые встречая на своем пути препятствие, отражаются и возвращаются обратно к прибору. То есть, прибор располагается с одного конца силового кабеля, что очень удобно и практично. Чтобы вычислить точное расстояние до места повреждения, необходимо воспользоваться следующей формулой:

Где, по формуле, L – длина кабеля от точки присоединения прибора до повреждения, tx – переменная величина количества времени затраченного, чтобы импульс, дошел до места обрыва и обратно. υ – скорость, с которой импульс следует по кабелю (для кабельных линий от 0,4 кВ до 10 кВ равен 160 м/мкс).

Данным способом можно выявить не только обрыв в силовом кабеле, но и короткое замыкание между жилами. Чтобы понять что произошло, обратимся к изображению на экране во время испытаний. Картинки будут такими (слева замыкание, справа обрыв):

Испытания следует проводить на полностью отключенной линии. На видео примере наглядно демонстрируется, как пользоваться искателем места короткого замыкания:

Инструкция по использованию рефлектометра ИСКРА-3М

Метод петли

Данный способ применим при условии, что хотя бы один провод в кабеле остался цел, или рядом пролегает еще один проводник с целыми жилами. Чтобы узнать расстояние до места повреждения петлевым методом, нужно измерить сопротивление жил постоянному току прибором Р333. Это измерительный мост постоянного тока, который выглядит вот так:

Перед началом измерений соединяем конец целой и поврежденной жилы закороткой, другие два конца подключаем по схеме:

Вычислить расстояние до точки, в которой возник обрыв, можно по следующей формуле:

• R₁ — сопротивление, которое подключается к целой жиле;
• R₂ – сопротивление, которое подключается к жиле с обрывом;
• L – длина кабеля до места повреждения;
• L_к – длина всего проводника.

Это, пожалуй, один из первых придуманных методов, применяемых для отыскания места повреждения, и используется он исключительно при однофазном и двухфазном замыкании. Постепенно им перестают пользоваться, ввиду его трудоемкости и большой погрешности в измерениях.

Акустический метод

Найти обрыв в кабеле акустическим методом можно, создав в месте повреждения разряд с помощью генератора высоковольтных импульсов (на картинке внизу). В месте обрыва или замыкания появятся колебания звука определенной частоты. Качество прослушивания зависит от вида грунта, расстояния от поверхности до кабельной линии и типа повреждения. Обязательным условием для работы способа является превышение значения переходного сопротивления в 40 Ом.

Пример поиска поврежденной линии акустическим способом предоставлен на видео:

Применение акустического прибора

Метод шагового напряжения

Метод основан на пропускании по кабелю тока, вырабатываемого генератором. Он создает между двумя расположенными в земле точками разность потенциалов, о которой можно судить по утечке тока в месте аварии. Чтобы найти точку с пониженным сопротивлением изоляции, контактные штыри-зонды устанавливаются так – первый ровно над пролегающим проводником, второй под углом 90⁰ в метре от первого.

Точка, в которой кабель поврежден, находится под первым штырем, при условии, что сигнал будет максимальным. Более подробно о шаговом напряжении вы можете узнать из нашей статьи!

Индукционный метод

Способ очень точно определяет места обрыва, однако его применение связано с прожигом кабеля. При большом переходном сопротивлении необходимо уменьшить его величину путем прожига, используя специальные устройства, например, установку прожигающую кабель ВУПК-03-25:

Метод основан на пропускании по жиле тока с высокой частотой, который образует электромагнитное поле над кабельной линии. В местах механических повреждений трассы, проводя приемной рамкой, звук будет изменяться. Таким образом, отсутствие звука говорит об обрыве жилы.

На видео ниже наглядно демонстрируется нахождение аварийного участка прожигом:

Прожиг кабельной линии

Поиск обрыва скрытой проводки в бетонной стене

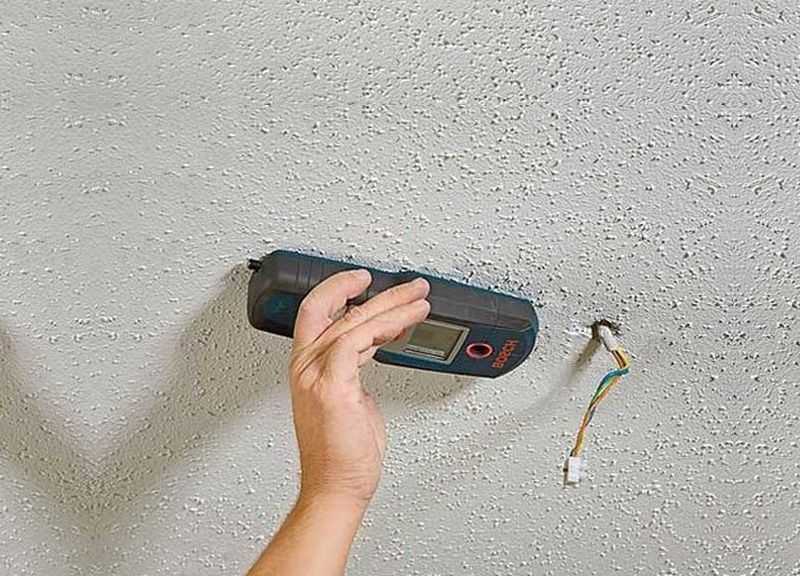

Место обрыва провода в бетонной стене поможет найти специальный прибор – трассоискатель. Он представляет собой сочетание приемника и генератора. Данный способ можно ассоциировать с индукционным методом в поиске повреждений кабелей под землей.

Итак, определить место обрыва трассоискателем не сложно. Конец провода, в котором есть обрыв, подключают к генератору, который посылает в него импульсы определенной частоты. Проводя рамкой по месту прокладки проводки, в наушниках будет отчетливо слышен звук, который образуется в результате воздействия импульсов. Как только звук пропадет, отметьте это место на стене – это и будет точка повреждения провода.

Отыскать обрыв в фазном проводе также поможет бесконтактный указатель напряжения. Здесь все просто. Ведем прибор по стене до тех пор, пока индикатор наличия напряжения перестанет гореть. Проводим прибором несколько раз по кругу в данной области стены, чтобы убедиться, что мы не ушли с маршрута прохождения проводов. Отсутствие свечения индикации укажет на ориентировочное место обрыва.

В завершение хотелось бы отметить, что трассоискателем и бесконтактным указателем напряжения можно пользоваться для поиска повреждений проводки под штукатуркой или же под гипсокартоном.

Напоследок рекомендуем просмотреть полезное видео по поиску КЗ в проводке:

Определение места короткого замыкания в стене

Вот мы и рассмотрели самые известные методики поиска места повреждения кабеля. Надеемся, информация была для вас полезной и интересной!

Также рекомендуем прочитать:

• Как найти распредкоробку в стене
• Как определить короткое замыкание в сети
• Как проложить кабель под землей

Я случайно перерезал провод, что я могу сделать?

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Сращивание или ремонт электрических проводов или кабелей
Электрика Вопрос: Я перерезал электрический провод в стене. Как я могу это исправить?
Я вырезал кусок гипсокартона, когда случайно врезался в провод в стене.

• Я думаю он электрический, он толстый и белый, а внутри похоже я сломал желтоватый слой.
• У меня есть изолента, но я беспокоюсь, что это пожароопасно.
• Могу ли я что-нибудь сделать, чтобы убедиться, что это не опасно?

Этот вопрос по электропроводке поступил от Скотта из Сидар-Рапидс, штат Айова.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Скотт.

Как сращивать или ремонтировать электрические провода или кабели

Применение: Сращивание электрических проводов.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит сертифицированный электрик или подрядчик по электротехнике.
Необходимые инструменты: сумка для электриков, ручные инструменты и тестер напряжения.
Приблизительное время: Зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: определите цепь, выключите ее и пометьте примечанием перед работой с проводкой.
Важно! Сгоревшие или поврежденные компоненты проводки и схемы следует заменить новыми электрическими материалами с таким же номинальным напряжением и силой тока.
Примечание. Ремонт домашней электропроводки должен выполняться в соответствии с местными и национальными электротехническими нормами и правилами, а для установки новых или замены электрических деталей или оборудования может потребоваться разрешение и проверка.

Избегайте потенциальной опасности возгорания и проблем в будущем из-за поврежденных электрических проводов

• Внешнее защитное покрытие многожильного кабеля называется оболочкой. Если кабель находится внутри стены, а оболочка имеет надрезы, осторожно обмотайте снаружи изолентой.
• Если повреждение выходит за пределы внешней оболочки и повреждена изоляция закрытого провода, может потребоваться правильное сращивание кабеля.
  • Лучше всего это может сделать квалифицированный электрик, который может идентифицировать провод, изучить повреждение и принять решение о том, что необходимо сделать.
• В случаях значительного повреждения кабелей
  • Кабель необходимо разрезать.
  • Поместите кабель в одобренную доступную распределительную коробку.
  • Новый отрезок провода будет проложен от новой распределительной коробки, которая заменит первоначальный оставшийся отрезок провода до пункта назначения или существующей распределительной коробки.
  • В некоторых случаях и в зависимости от доступа может потребоваться вторая доступная распределительная коробка.
• Если нет возможности заменить оставшуюся длину кабеля, между двумя распределительными коробками устанавливается кабельная петля.
• Если в проводе имеется достаточное провисание, можно установить утвержденный встроенный соединитель, используя только одну доступную распределительную коробку.
  • Это то, что должен проверить опытный электрик, который может провести профессиональную оценку и необходимый ремонт.

ПРИМЕЧАНИЕ БЕЗОПАСНОСТИ и СООТВЕТСТВИЕ НОРМАМ

Все соединительные коробки и электрические разъемы должны быть доступны.

Подробнее о сращивании электрических проводов

 Сращивание электрических проводов
Сращивание электрических распределительных коробок

Для получения дополнительной информации об электробезопасности:
Метод безопасного соединения электрических распределительных коробок. Этот пример покажет вам, как это делается шаг за шагом, и покажет, как сделать соединение распределительной коробки и соответствующие электрические коды.
Аварийные электрические соединения
Электрические нормы электропроводки
Электрическая безопасность

Для достижения наилучших результатов обратитесь к лицензированному подрядчику-электрику.
Найдите подрядчика по электроснабжению в вашем районе

Вам также может быть полезно следующее:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

розетка — оборван провод в стене?

Я должен остановить тебя.

Вы делаете огромное предположение, что отключенные розетки и работающие должны быть «частью одной и той же цепи», и что между ними есть провод в стене, и что провод оборван. Это совсем не то, что происходит.

Во-первых, провода в стенах ломаются редко. А во-вторых, дом — особенно дом 20-летней давности — это множество цепей, 20, 30 или даже 40. Почти наверняка верно, что «живая» цепь, из которой вы сращиваете, и «мертвая» цепь вы соединяете, это совершенно разные схемы .

Сценарии Ran внутри черного и снаружи белого цвета подключены к панели — 0 В на другом конце. Снаружи черный, внутри белый 120 В . Снаружи и снаружи 120В конечно.

Подождите. Если это была одна цепь, то как «внутренняя» (вы говорите, что питала , нижестоящую) нейтраль может возвращать питание обратно на панель???? Он отключен, верно? Нет, если он дал показания 120В, то его нужно подключить обратно к панели. Ответ таков: это , а идет обратно к главной панели, потому что это отдельная цепь с собственным хоумраном обратно к панели . Тогда вы говорите

Итак, скрутил Jump wire на панель/рабочую сторону и подключил к следующей розетке. Свет и розетки работали по всей трассе.

Да, потому что вы подпитывали .

Ты сам сказал: половина твоего дома мертва. Около половины твоего дома. А твой дом много цепей. Чем это вызвано, интересно? Читайте здесь о домах с 2 полюсами питания.

Да. Все цепи на одном полюсе обесточены.

На самом деле здесь происходит ваш красный столб мертв из энергетической компании . Ты понятия не имел, что делаешь. Что вы на самом деле сделали, так это подключили горячий провод от «черной» цепи к горячему проводу от «красного» контура, подав обратно не только этот контур, но и всю «красную» шину! Делая их все горячими (но в фазе, когда они должны быть в противофазе, нагрузкам 120 В все равно).
