Алмазным бурением можно проделать отверстие в чем угодно: бетон, дерево, кирпич – любой материал не преграда. Существуют ли вообще препятствия для алмазной установки? И что об этом говорит закон? Разбираемся, где можно и где нельзя бурить отверстия.

Типы отверстий в стенах

Отверстия в стенах можно разделить на два типа: сквозные, проходящие через всю толщину стены, и глухие, доходящие лишь до какой-то определенной глубины.

Глухие отверстия в стенах предназначены, как правило, для крепления предметов, например, навешивания полок, зеркал, шкафчиков, картин. Такие отверстия имеют диаметр около 15 мм и делаются при помощи дрели или перфоратора. Бывают еще глухие отверстия для подрозетников диаметром около 65 мм. Чтобы проделать такое отверстие, на дрель или перфоратор надевают коронку соответствующего диаметра.

Сквозные отверстия нужны, как правило, в трех случаях:

  • для установки кондиционера (сплит-системы) Отверстие в наружной стене диаметром 40-60 мм делается для того, чтобы проложить трубки с хладагентом между внешним и внутренним блоками кондиционера.
  • для оборудования вентиляции Любое вентиляционное устройство (за исключением оконных приточных клапанов) требует бурения стены. Различие только в количестве отверстий и их размере. Например, для рекуператора придется пробурить либо два отверстия диаметром 80-90 мм, либо одно широкое – 225 мм. Приточные клапаны и проветриватели устанавливаются на одно отверстие 90-150 мм диаметром. Под бризер тоже делается одно отверстие 132 мм.
  • для прокладки труб Необходимость пробурить отверстия для водопроводных, канализационных или газовых труб нередко возникает при строительстве частного дома или коттеджа.

Чем бурить сквозные отверстия? Если стена тонкая, а диаметр отверстия невелик, до 60-70 мм, то достаточно будет дрели или перфоратора, на который при необходимости устанавливается коронка. Во всех остальных случаях для бурения предпочтительно использовать алмазную бурильную установку. Ей под силу проделать сквозное отверстие большого диаметра в стене любой толщины. При всем этом бурение будет быстрым и чистым.

Какие отверстия можно делать в многоквартирном доме по закону

Существуют некоторые законодательные ограничения на бурение отверстий в многоквартирных домах. Они касаются в основном сквозных отверстий. Глухие отверстия для крепежа и подрозетников не угрожают целостности конструкции жилого дома и не влияют на внешний вид фасада, поэтому сверление таких отверстий никак не регламентировано.

Со сквозными отверстиями несколько сложнее. В этом случае ответ на вопрос «Можно ли бурить отверстие в стене?» будет зависеть от:

  • диаметра отверстия,
  • конструктивной нагрузки стены (несущая она или нет),
  • наличия у здания особого статуса (объект культурного наследия, архитектурный памятник).

Разберемся со всеми случаями по порядку.

Диаметр отверстия

Согласно действующему законодательству, разрешение на бурение сквозного отверстия не требуется, если диаметр отверстия не превышает 200 мм.

Это положение закреплено в некоторых местных законодательных актах. Сошлемся, например, на Постановление Правительства Санкт-Петербурга от 31 января 2017 года N 40 под названием «Об утверждении Правил благоустройства территории Санкт-Петербурга в части, касающейся эстетических регламентов объектов благоустройства и элементов благоустройства». Там говорится следующее: «Размещение систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,20 м разрешается на всех фасадах без разработки проекта устройства архитектурного проема».

Конструктивная нагрузка стены

Если диаметр необходимого Вам отверстия превышает 200 мм, то большую важность приобретает функция стены. Стены в многоквартирных домах могут быть несущими и нет.

Несущие стены – своего рода позвоночник здания. На них опираются перекрытия. А несущие стены, в свою очередь, опираются непосредственно на фундамент и передают ему нагрузку от веса перекрытий и от собственного веса. Несущие стены отвечают за целостность всей конструкции.

Ненесущая стена, наоборот, не влияет на стойкость «скелета» здания. Такие стены опираются на перекрытия в пределах одного этажа и не принимают на себя нагрузку прочих элементов конструкции.

Нередко вопрос «Можно ли бурить отверстие?» возникает в отношении наружной стены. Являются ли наружные стены несущими? Однозначного ответа нет: все зависит от конструкции здания. Например, в каркасных панельных домах наружные стены являются несущими, а в монолитных зданиях — нет.

Несущие стены находятся под защитой Жилищного кодекса РФ. Он запрещает любые самовольные действия, которые могут привести «к нарушению прочности или разрушению несущих конструкций здания». Этот запрет распространяется и на бурение отверстий свыше разрешенного диаметра 200 мм. Если Вам требуется такое отверстие или Вы хотите сделать в несущей стене проем, арку, нишу, то придется получить разрешительные документы. В разных городах их выдают разные учреждения. Можно начать с обращения в архитектурный отдел в местной администрации или региональную жилищную инспекцию.

Что же со стенами, которые несущими не являются? По логике, сквозные отверстия в них никак не отражаются на устойчивости здания. Однако и тут все зависит от размера отверстия. Если оно так велико, что граничит с проемом (в общем, размером с дверь или окно), то согласование все-таки потребуется.

Особый статус здания

Требования к пользованию домами, которые являются памятниками архитектуры, закреплены Федеральным законом от 25 июня 2002 г. N 73-ФЗ «Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации».

Владельцы жилплощади в здании, относящемся к объектам культурного наследия, подписывают охранное обязательство. В этом документе перечислены все элементы здания, находящиеся под охраной государства. Скажем, если фасад дома относится к таким элементам, то изменения его внешнего облика могут потребовать согласования с уполномоченными органами. Таким органом может быть региональное Министерство культуры или какое-либо специальное учреждение. Например, в Санкт-Петербурге это Комитет по государственному контролю, использованию и охране памятников истории и культуры.

Резюме: Действующее законодательство не запрещает бурение сквозного отверстия, если его диаметр не превышает 200 мм. Исключение — здания-объекты культурного наследия, изменения в них нужно согласовывать с контролирующими органами.

Где можно бурить отверстие для приточной вентиляции

Пожалуй, наиболее часто вопрос «Можно ли бурить отверстие в стене?» задают тогда, когда появляется необходимость установить в квартиру приточную вентиляцию. Компактное приточное устройство зачастую лучший (а иногда – единственный) способ решить проблему духоты. Однако монтаж бризера требует бурения алмазной установкой сквозного отверстия 132 мм в диаметре. Где можно пробурить такое отверстие?

С точки зрения законодательства — где угодно, потому что 132 мм — разрешенный диаметр (исключение — объекты культурного наследия, в их случае необходимо пройти процедуру согласования).

Одно ограничение все-таки существует: проводка, спрятанная в стене. Перед установкой бризера специалист по монтажу проверяет стены специальным датчиком, чтобы исключить попадание в проводку.

Все остальные особенности стен — не помеха монтажу бризера. Алмазной установке под силу стены любой толщины. В отличие от дрели или перфоратора, она не боится арматуры в бетоне. Стена с утепленным фасадом или вентфасадом, изогнутые стены (эркеры) — тоже не проблема для специалистов. Кстати, квалификация специалиста по монтажу — важное условие для правильной установки бризера. Мы рекомендуем обращаться за монтажом только к сертифицированной монтажной бригаде.

Ближайшую к Вам сертифицированную бригаду можно найти здесь.

особенности и как правильно сделать

В современных квартирах деревянные оконные и дверные конструкции все чаще заменяются герметичными пластиковыми, что приводит к нарушению циркуляции воздуха в помещении. Решением проблемы может стать организация приточно-вытяжной вентиляции через сквозное вентиляционное отверстие в стене. Главная задача этого отверстия – обеспечить приток свежего воздуха с улицы.

Алмазное сверление

Содержание статьи

  • Вытяжная и приточная вентиляция
  • К чему приводит плохо работающая вентиляция в квартире
  • Варианты организации приточной вентиляции
  • Особенности сооружения вытяжной и приточной вентиляции в стене
  • Как сделать сквозное отверстие в стене

Вытяжная и приточная вентиляция

Правила организации вентиляции в жилых домах регламентированы положениями СНиП. Согласно этим нормативам, вентиляция в квартире должна обеспечивать бесперебойный воздухообмен не только в главных комнатах – залах и спальнях, но также и в подсобных помещениях – санузлах и кухнях.

В многоквартирных жилых домах вентиляция осуществляется путем естественного приточно-вытяжного воздухообмена, т.е использованный воздух удаляется при помощи вентиляционных шахт, проходящих в толще стен. а приток свежего воздуха извне, согласно расчетам, производится через двери и окна.

Приточно-вытяжные естественные системы позволяют проветривать квартиры без использования дополнительного вентиляционного оборудования. Это удобно с точки зрения себестоимости и простоты монтажных работ, что также дает экономию электроэнергии и независимость от непредвиденных поломок оборудования.

Вытяжная-приточная вентиляция

Зачастую причина неэффективной работы вентсистем кроется не только в плохом притоке внешнего воздуха, но и в некачественном монтаже вытяжных каналов. Бывает, что вентканалы забиваются мусором, снегом и инеем, либо специально перекрываются нерадивыми сотрудниками ЖЭУ, во избежание теплопотерь в зимнее время.

Это важно! Проверить эффективность работы вашей внутридомовой вентиляции достаточно просто: следует лишь поднести к решётке зажженную зажигалку или спичку. Если огонёк активно втягивается внутрь решётки, значит с вытяжкой всё нормально, в противном случае огонь горит ровно, либо отклоняется чуть заметно.

К чему приводит плохо работающая вентиляция в квартире

С момента разработки действующих сегодня СНиПов прошли десятки лет. В большинстве квартир и домов сегодня стоят пластиковые окна и металлические входные группы, отличающиеся практически 100% герметичностью. Это создает существенные проблемы для осуществления естественной циркуляции воздуха внутри жилья.

Неэффективно работающая вентиляция становится причиной скопления газа при аварийной утечке, что, в свою очередь, создает взрывоопасную ситуацию.

Более того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

  • Увеличивается концентрация вредных веществ, прежде всего, углекислого газа, образовывающегося при дыхании, и угарного газа, выделяющегося во время приготовления пищи на кухне.
  • Высокая концентрация паров влаги приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени и грибка, появление в жилье неприятного запаха гнили и сырости.
  • Влажная, затхлая атмосфера – идеальная среда для размножения множества болезнетворных микроорганизмов.

Обратите внимание! Недействующая или отсутствующая вентиляция неизбежно сказывается на здоровье и ежедневном самочувствии жильцов дома, прежде всего детей и пожилых людей.

Решить эту проблему в теплое время года можно путем открывания форточек и окон, но зимой такой вариант отпадает, особенно при наличии дома детей. Единственным целесообразным вариантом решения проблемы остается организация приточно-вытяжной системы внутри квартиры собственными руками.

Варианты организации приточной вентиляции

Увеличить приток воздуха в квартиру можно естественным или принудительным способом.

Естественная приточная вентиляция организовывается посредством клапанов, вставляемых в окна, балконные двери или непосредственно в стену дома через вентиляционное отверстие:

  • Оконный клапан вставляется в пластиковые окна либо на этапе изготовления, либо врезается специалистами уже в имеющиеся оконные рамы и позволяет обеспечить доступ воздуха через герметично закрывающиеся створки.
  • Стеновой клапан монтируется в специально проделанном технологическом вентиляционном отверстии в стене. На отечественном рынке строительных материалов имеются многочисленные варианты стеновых клапанов, предназначенных для естественной вентиляции. Конструкционно они состоят из трубы с теплоизоляцией, наружной защитной решетки и фильтра, регулятора объема притока воздуха. Регулятор позволяет простым поворотом увеличивать приток наружного воздуха в теплое время, либо снижать его до минимума зимой или в дождливую погоду.

Обратите внимание! Чтобы установить стенной клапан потребуется просто проделать отверстие в стене, достаточное по диаметру.

Принудительные приточные вентиляционные приспособления более многочисленны и разнообразны. Отличительная их черта – наличие вентилятора, создающего принудительный приток воздуха через вентиляционное отверстие. Устройства делятся на несколько видов:

  • Механические вентиляционные устройства. Представляют те же стенные фильтры, только снабженные внутри вентилятором, подключенным к электропитанию. В случае необходимости они снабжаются подогревом внешнего воздуха и фильтрами для его очистки.

    Оконный вентилятор

  • Бризеры. Эти установки представляют собой готовый механизм, снабженный вентилятором принудительного нагнетания и фильтром тонким очистки, позволяющим задерживать не только крупный мусор, но и пыль, пыльцу, и т.д.

    Бризер

  • Приточные воздуховоды. Самая сложная конструкция, состоящая из разветвленной системы рукавов. Позволяет распределить свежий воздух по всем комнатам квартиры. Воздуховоды прокладываются под потолком и маскируются подвесными потолками или декоративными коробами. Нагнетание воздуха производится вентиляционными установками, монтируемыми близ входных отверстий.

Выбор того или иного варианта производится исходя из объемов проветриваемого помещения, финансовых возможностей заказчика и прочих нюансов.

Особенности сооружения вытяжной и приточной вентиляции в стене

При самостоятельной установке вентсистемы в квартире, следует особое внимание уделить расчету ее производительности. Согласно положениям СНиП, для жилья нормы воздухообмена составляют:

  1. В расчете на 1 м² жилплощади в час должно поступать не меньше 3 кубометров свежего воздуха. Соответственно, аналогичное количество отработанного воздуха за час должно удаляться изнутри.
  2. На каждого жильца должно приходится не менее 30 м³ притока свежего воздуха ежечасно.
  3. На кухнях с электрическими варочными плитами норма воздухообмена – 60 кубометров воздуха в час. Для кухонных помещений, где в качестве энергоносителя используют магистральный газ или газовые баллоны, этот показатель составляет уже 90 м³ в час.
  4. Для ванных комнат норматив воздухообмена – 25 м3, для туалетов – 50 кубометров.

Выбирать место для отверстия в стене следует с учетом ряда факторов. Приточный клапан или бризер должен стоять как можно дальше от вытяжного отверстия. В таком случае появляется возможность охватить потоком воздухообмена все уголки помещений, избежать образования мертвых зон с застоявшимся воздухом.

Внимание! Если и вытяжное, и приточное отверстие находятся в одной комнате, то приточное следует располагать вблизи пола, на высоте 10-20 см. Этим создается естественная вентиляция в помещении за счет перепада высоты.

Также следует учитывать, что в холодное время года через приточное отверстие в квартиру с улицы будет поступать холодный воздух. Поэтому не рекомендуется устанавливать клапаны в детских комнатах, спальнях или гостиных – в тех помещениях, где жильцы проводят больше всего времени.

Лучше, если отверстие сделано в каком-нибудь техническом помещении (кухня, санузел, кладовка). Если это невозможно сделать в связи с особенностями внутренней архитектуры квартиры, то приточные клапаны рекомендуется снабдить воздухонагревателями.

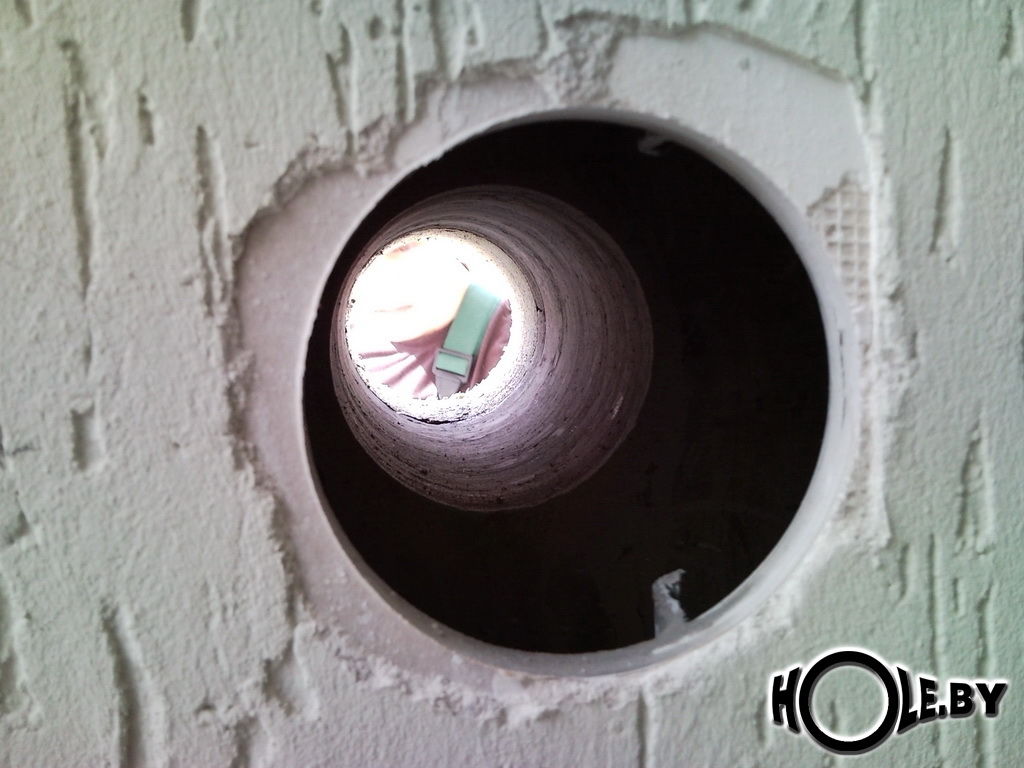

Как сделать сквозное отверстие в стене

Чтобы не устанавливать в приточный клапан воздухонагреватель отверстие для него можно проделать за отопительным радиатором, если такое возможно с технической точки зрения. Такой вариант выполним, если отопительная батарея легко снимается, или квартира находится на первом этаже.

Например, она снабжена кранами для перекрытия воды, а трубы с теплоносителем крепятся к ней при помощи резьбового соединения, а не сваркой.

Расчет диаметра приточного воздуховода делается исходя из нормативов СНиП. Вентканал естественной приточной вентиляции способен обеспечивать в среднем поступление в квартиру порядка 30 м³ свежего воздуха извне. Пробить отверстие в стене можно при помощи перфоратора или небольшого электрического отбойного молотка.

Наиболее просто это сделать в кирпичной стене благодаря невысокой сопротивляемости кирпичной кладки перфоратору.

Гораздо сложнее делать отверстие в стене, состоящей из монолитного бетона. Помимо того, что бетон сам по себе гораздо прочнее кирпича, внутри монолита обычно проходит металлический каркас. В этом случае отверстие придётся долбить отбойным молотком или мощным перфоратором, а арматуру срезать болгаркой или перекусывать гидравлическими кусачками.

С помощью ударного приспособления:

Сухое сверление:

Специальное приспособление для сверление:

Рассверливание нескольких отверстий по кругу:
