Отличия трехкамерного профиля от пятикамерного

Рассматривая 2 варианта металлопластикового профиля (трехкамерный и пятикамерный) мы будем учитывать, что в них установлен один и тот же стеклопакет (однокамерный). Однокамерный стеклопакет состоит из двух стекол по 4 мм., которые находятся друг от друга на расстоянии 16 мм. (составляют одну воздушную камеру).

Считаем: 4+16+4=24 мм. Такова ширина стандартного однокамерного стеклопакета.

В самом обычном бюджетном варианте стеклопакет заполнен воздухом, который является отличным теплоизолятором. Мы рекомендуем устанавливать энергосберегающие стеклопакеты, имеющие специальное напыление. Для большей теплоизоляции стеклопакет также можно наполнять инертным газом аргоном.

Чем больше воздушных камер в самом стеклопакете, тем он теплее, а т.к. стеклопакет занимает максимальную площадь окна, то соответственно, будут теплее и окна.

Поэтому, возвращаясь к сравнению 2-х профилей, мы условно считаем, что в них установлен одинаковый стеклопакет.

ОКНА С ТРЕХКАМЕРНОГО ПРОФИЛЯ

Наверняка Вы еще со времен школьной программы по физике знаете, что воздух плохо проводит тепло, поэтому именно им и заполнены камеры в металлопластиковом профиле.

Вот 2 примера теплоизоляции воздуха:

1. Трава под снегом не замерзает, т.к. между снежинками и травой есть воздух, который сохраняет тепло.
2. Стакан с кипятком. Если не видно пара, идущего из стакана, когда мы сразу понимаем, что содержимое очень горячо, то приближая руку к стакану, мы не ощутим тепла. Только приближение руки вплотную к стакану сообщит нам, что в стакане кипяток. Вспомните, когда Вы и Ваши руки замерзали на морозе и Вы, придя в помещение, хотели согреться кружечкой горячего чая или молока. На каком расстоянии Вы держали свои ладони относительно этой кружки? Не думаем, что на расстоянии большем 5 см., ведь, как правило, для того, чтобы согреть руки о кружку с горячим напитком, мы обнимаем саму кружку.

То же самое касается и наших окон. За окном – мороз, а в доме – тепло, т.к. воздух между стеклопакетом и профилем не дает снизить температуру воздуха в помещении.

Трехкамерный профиль окна – профиль с тремя воздушными камерами.

Армирование профиля размещается в средней камере профиля (в центре) для жесткости, надежности и прочности рамы и створки.

Применение профиля с 3-мя камерами

Чаще всего его устанавливают в квартирах, которые располагаются в южной части нашей страны или в квартирах с центральным отоплением, когда зимой идет постоянное насыщение помещения теплом.

Также окна с трехкамерного профиля  пользуются огромной популярностью для остекления балконов, лоджий и веранд, если они используются как отдельное нежилое помещение.

Если у Вас окно маленькой площади или Вы хотите остеклить помещение, к которому прилегает остекленный балкон (лоджия), тогда Вы также можете рассмотреть этот формат профиля.

Окна с трехкамерного профиля считаются самыми популярными из-за своего оптимального соотношения качества и цены.

 Предлагаемые нами решения из 3-камерного профиля:

• Металлопластиковые окна украинского производителя: Steko S 300
• Металлопластиковые окна из немецкого профиля: REHAU EURO-DESIGN 60 / ECOSOL-DESIGN 60 (ламинированный профиль)
• Здесь Вы можете изучить другие предложения нашей компании: Окна.

ОКНА С ПЯТИКАМЕРНОГО ПРОФИЛЯ

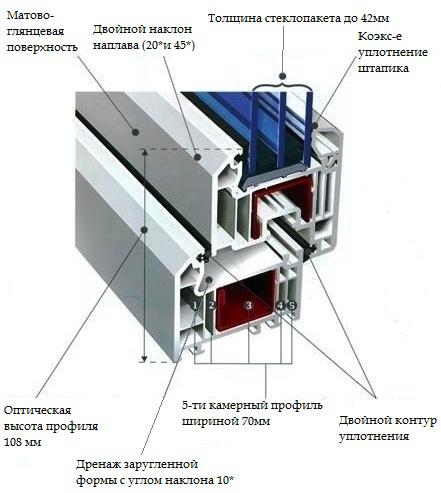

Т.к. этот профиль содержит в себе 5 воздушных камер, он обладает лучшими теплоизоляционными и звукоизоляционными свойствами.

Применение профиля с 5-ю камерами

Это отличное решение для частных домов, коттеджей, квартир с индивидуальным отоплением и т.д.

Эти окна отлично подойдут для балконов и лоджий, которые совмещены с прилегающей к ним комнатой или являются отдельным полноценным помещением в квартире, которое используется, к примеру, под офис, игровую комнату для детей, тренажерный зал, комнату для чтения и т. д.

По сравнению с трехкамерными системами, окна с пятикамерного профиля стоят дороже, но они быстро себя окупают, ведь Вы будете тратить меньше денег на обогрев помещений (при индивидуальном отоплении).

Предлагаемые нами решения из 5-камерного профиля:

• Металлопластиковые окна украинского производителя: Steko R 500 Eko
• Металлопластиковые окна из немецкого профиля: REHAU EURO-DESIGN 70
• Здесь Вы можете изучить другие предложения нашей компании: Металлопластиковые окна.

И помните!

Сохранение всех заявленных производителем свойств окон сохранится только при правильном монтаже. Плохой монтаж может испортить окно любой стоимости.

Подводим итоги

Мы всегда можем порекомендовать какие окна Вам лучше всего выбрать с учетом особенностей помещения, в котором они будут служить долгие годы, однако главное решение – всегда за Вами. Вы видите, что и первая, и другая профильная система – хорошие, главное здесь еще не ошибиться с выбором производителя этих систем.

На стоимость окна будет также влиять фурнитура, на которой экономить мы не рекомендуем. Именно от нее зависит комфорт эксплуатации окон, которые Вы будете ежедневно открывать для проветривания помещения.

Сравнивая ценовые предложения на окна от разных компаний, всегда обращайте внимание на 3 составляющие окна:

1. профиль,
2. стеклопакет и
3. фурнитура.

Хорошего Вам выбора!
