Для того чтобы улучшить изменяющийся показатель объёма жидкости и стабилизировать значение давления на стенки внутри частей отопительных систем в структуру монтируют специальный мембранный бак. В элементах расширения тепловой части, показатель, который превышает показатель объема пространства внутри систем, начинает переходить в расширитель. После этого при падении температуры способен возвратиться обратно. Монтаж бачка в конструкции по отоплению должен осуществляться при соблюдении нюансов монтажа и параметров конструкции устройства.

Процесс монтажа расширительной емкости в открытой отопительной конструкции

Расширительные резервуары открытой категории следует монтировать в наивысшем месте конструкции по отоплению. Например, чердак. Препятствие расширению теплового носителя не будет являться единственной функцией такого устройства, так как оно препятствует кипению жидкости в трубах и восполняет ее запасы, если происходит утечка. Именно поэтому монтаж такого типа бака на отопление становится важным моментом.

Подключение бака расширительного типа в системах по отоплению

Монтаж бака расширительного типа будет варьироваться от типа отопительной системы и от того, какое назначение имеет сам бак. То есть не в каком случае он требуется, а где он скомпенсирует водяное увеличение. Например, в теплосети помещения может быть монтировано несколько таких ёмкостей. На расширительный сосуд возлагают следующие опции:

• нормализует показатель теплового расширения жидкости в закрытой системе по отоплению;
• в открытой конструкции бак способен воспринимать излишки показателя теплоносителя и исключить из системы воздушные массы в атмосферу;
• в некоторых моментах бак является дополнительным элементом к расширительному сосуду штатного типа;
• способен поглощать излишне нагретую воду в сетях по горячему водоснабжению.

Правила установки и процесса монтажа

Многих интересует момент, как установить расширительный бак? Перед осуществлением подключения расширительного бачка к системе по отоплению, нужно учитывать определённые правила.

Монтаж бачка проводится при соблюдении ряда правил:

1. Надежная установка расширительного бака подразумевает то, что сосуд следует устанавливать над котлом. При этом он должен соединяться со стояком подающей конструкции вертикального типа.
2. Корпус резервуара максимально утепляется, чтобы не происходило потерь тепла.
3. Обязательная организация аварийного перелива, чтобы в сложный момент горячая вода не произвела залив помещения.
4. Для упрощения  контроля уровня, необходимо осуществить проведение в котельную пару трубопроводов дополнительного вида.

Установка бака в закрытых системах

Установка мембранного бака проводится вертикальным или горизонтальным способом. Небольшие емкости закрепляют к стене при помощи хомутов или закрепляют кронштейном особого типа, большие баки монтируется на пол. Работа мембранного бака не будет варьироваться от его места положения, но повлияет на его срок эксплуатации. Закрытая ёмкость будет служить долго, если его установить вертикальным элементом кверху. Процесс горизонтального расположения бака даст возможность воздуху быстрее идти в тепловой носитель, а он займет его место. Если бак монтирован на кронштейне «вниз конструкцией», эффективность будет больше.

Процесс установки плоского расширительного бака

При монтаже следует выполнять определённые рекомендации. Бак необходимо размещать в котельной так, чтобы осуществлять его обслуживание было легко. Не нужно осуществлять закрепление расширительного бака близко к стенам.

На элемент бачка не должна осуществляться нагрузка от подводящего трубопровода и отсекающих частей арматуры. Трубы необходимо закрепить совместно с элементами кранов. Такой момент упростит смену резервуара при поломке.

На какой высоте устанавливать расширительный резервуар?

В процессе монтажа бака расширительного в системе по отоплению на стенах не следует его ставить высоко, так как во время обслуживания придется тянуться до крана золотника. Не стоит устанавливать трубу подходящего типа на проходах или монтировать над головой.

Если соблюдать все эти простые правила, то монтаж расширительной емкости пройдёт быстро и без лишних усилий.

Можно ли монтировать расширительную емкость на обратке

Процесс такого монтажа даёт возможность динамическому показателю давления при подходе к баку быть близким к значению давления статического типа. В процессе установки расширительной ёмкости системы отопления на обратку картина станет несколько другой.

Следует представить, что конструкция может быть одинаковой, может иметь одинаковые габариты и размеры. Единственным отличием является то, что бак смонтирован там, где находится выход насосной конструкции. Такая ситуация позволяет давить насосу сначала внутрь емкости расширительного типа.

Система снова может быть наполнена водой, создающей давление 1 бар. Что происходит после того, как насос включится? Он создаст давление 1,5 бар. Затем давление отправится в расширительный бачок. В данном месте, как и в ситуации с монтажом бака на подачу, давление динамического характера сравнивается со статическим. Но, когда происходит прекращение нагнетания в пределах расширительной ёмкости можно увидеть, что давление системы динамического характера понизилось по отношению к статическому.

При некоторых недостатках второго варианта монтажа, если неправильно рассчитана длина системы по отоплению, давление может упасть и станет меньше, нежели атмосферное. Это может привести к тому, что жидкость вскипит при низких показателях температурного режима, а это может привести к очень быстрому износу насоса. Лопасти устройства разрушатся за короткое время. Для того чтобы система работала надежно необходимо выбрать качественный бак.

В нашей компании Армашоп Вы можете приобрести запорную арматуру и все необходимые элементы для того, чтобы осуществить такой процесс, как установка расширительного бака на отопление.

Поделиться

Твитнуть

Pinterest

Telegram

Viber

Поделится

Установка расширительного бака в системе отопления: подключение и монтаж

Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов – множество и все противоречивые. Чтобы прояснить все спорные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

• расположение бачка – помещение топочной, недалеко от котла;
• аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания;
• в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре;
• труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно;
• подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода;
• емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

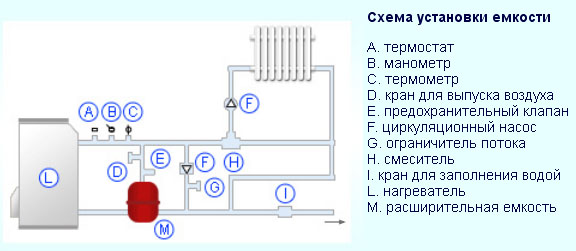

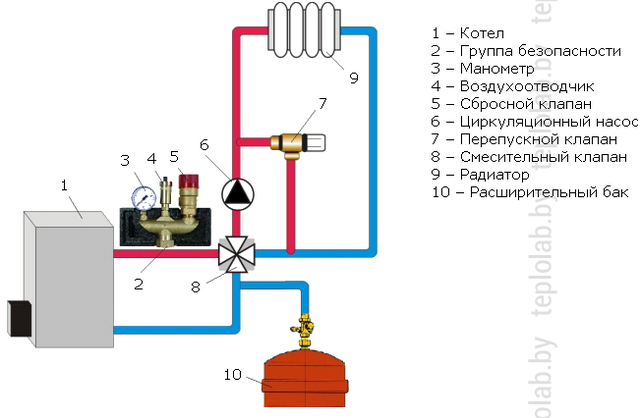

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

• в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны;
• если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме;

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

• когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
• с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
• манометром измеряется давление в системе, а потом в воздушной камере бачка;
• стравливанием или подкачиванием давление в камере устанавливается на 0. 2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Заключение

Расширительный бак: что нужно и чего нельзя делать

При нагревании воды пространство, необходимое для каждой молекулы, увеличивается. Любая попытка воспрепятствовать этой экспансии будет встречена огромными силами. Если прочный металлический контейнер полностью заполнить жидкой водой и закрыть от атмосферы, в нем будет происходить быстрое увеличение давления по мере нагревания воды. Если этому давлению позволить расти, этот контейнер в конечном итоге лопнет, в некоторых случаях сильно.

Для предотвращения такого результата замкнутые гидравлические системы оснащаются расширительным баком. Резервуар обеспечивает «подушку» из воздуха — жидкости с высокой сжимаемостью, которую расширяющаяся вода может вытолкнуть, не создавая значительного повышения давления в системе. Думайте о воздухе в резервуаре как о пружине. Когда вода в системе расширяется, эта «пружина» сжимается. Когда вода остывает и сжимается, «пружина» возвращается в исходное состояние.

Рисунок 1 Стандартный расширительный бак

В старых системах часто использовались «стандартные» расширительные баки, в которых воздух и вода находятся в непосредственном контакте. Этот тип расширительного бака обычно подвешивается к потолку технического помещения. Это позволяет воздуху, выпущенному из первоначальной загрузки системы водой, двигаться вверх в резервуар. Пример такого бака показан на рис. 1.

Несмотря на функциональность, стандартные расширительные баки значительно больше, чем современные расширительные баки мембранного или баллонного типа. Как таковые они дороже, тяжелее и требуют больше места для установки. Если они не оснащены надлежащей арматурой, они также могут со временем наполниться водой и стать «заболоченными». Они редко используются в современных гидравлических системах, особенно в жилых или небольших коммерческих зданиях.

РАЗДЕЛЕНИЕ ВОЗДУХА И ВОДЫ

В настоящее время в наиболее часто используемых расширительных баках для водяных систем отопления или охлаждения используется очень гибкая диафрагма из бутилкаучука или EPDM для полного разделения воздуха и воды внутри бака. Эта диафрагма соответствует внутренней стальной поверхности бака, когда воздушная сторона находится под давлением, как показано на рис. 2.

Рис. 2 Мембрана из EPDM разделяет воздух и воду в баке

Когда вода в системе нагревается и расширяется в бак , диафрагма деформируется и перемещается в сторону пленной воздушной камеры. Давление воздуха в баке увеличивается, а вместе с ним и давление воды в системе. Однако, если размер бака правильный, повышения давления в системе недостаточно, чтобы открыть предохранительный клапан, даже когда вся вода в системе достигает максимальной температуры.

Размеры мембранных расширительных баков можно определить с помощью таблиц или программного обеспечения. Подробная процедура определения размеров расширительных баков диафрагменного типа приведена в ссылке 1, а также в ряде других отраслевых публикаций. Ключевые концепции:

1. Повышение давления на воздушной стороне бака для выравнивания статического давления воды в месте расположения расширительного бака и перед добавлением воды в систему. Это предотвращает частичное сжатие воздуха в баке холодной водой. Диафрагма начинает сжиматься только при повышении температуры воды.

2. Размер резервуара должен быть таким, чтобы давление на предохранительном клапане системы было на 5 фунтов на квадратный дюйм ниже номинального давления открытия клапанов, когда вся жидкость в системе имеет максимально ожидаемую температуру. Запас в пять фунтов на квадратный дюйм предотвращает «подтекание» предохранительного клапана, когда давление приближается к номинальному давлению открытия.

Даже если расширительный бак имеет правильный размер, особенности установки могут повлиять на его способность функционировать должным образом и обеспечить многолетнюю службу.

DOs

Рис. 4 Монтаж расширительного бака мембранного типа

Удобство установки заключается в подключении расширительного бака к гидравлическому трубопроводу рядом с входом в циркуляционный насос. Это сводит к минимуму перепад давления между точкой, где бак соединяется с контуром, т. е. точкой, где давление не меняется при включении циркуляционного насоса, и входом в циркуляционный насос. Это позволяет добавить дифференциальное давление, создаваемое циркуляционным насосом, к статическому давлению в системе. Повышенное давление в системе помогает защитить циркуляционный насос от кавитации и часто обеспечивает более тихую работу. Это также увеличивает способность вентиляционных отверстий выбрасывать воздух из системы. На рис. 3 показаны несколько приемлемых вариантов размещения резервуара.

2. Устанавливайте бак вертикально с соединением вверху: Также лучше всего устанавливать расширительные баки мембранного типа вертикально с соединением трубопровода вверху. Это снижает нагрузку на соединение резервуара по сравнению с горизонтальной установкой. Это также позволяет предотвратить попадание воздуха из трубопровода на водяную сторону расширительного бака при первом заполнении системы. Рисунок 4 иллюстрирует различия.

3. Обязательно проверьте давление воздуха: Важно убедиться, что давление воздуха в баке равно статическому давлению, которое будет присутствовать на соединении бака, когда система заполнена холодной жидкостью. Большинство производителей заявляют, что их резервуары предварительно заряжены до 12 фунтов на квадратный дюйм. Не думайте, что это всегда верно или правильно. Двенадцать фунтов на квадратный дюйм подходит для систем, в которых верхняя часть трубопровода находится примерно на 16 футов выше входа в расширительный бак (при условии, что статическое давление 5 фунтов на квадратный дюйм желательно в самой верхней части системы, чтобы обеспечить надлежащее функционирование вентиляционных отверстий). В более высоких трубопроводных системах требуется более высокое давление воздуха, чтобы предотвратить частичное сжатие диафрагмы до того, как жидкость нагреется. Рассчитайте статическое давление на входе в бак по формуле 1.

Формула 1:

Где:

Па = правильное давление со стороны воздуха (psi)
H = расстояние от соединения расширительного бака до верха контура трубопровода (футы)
Dc = плотность «холодной» жидкости в
5 = статическое давление 5 фунтов на кв. дюйм, необходимое в верхней части системы для работы с вентиляцией
144 = константа преобразования единиц измерения

Например: если верхняя часть трубопровода находится на высоте 25 футов над уровнем моря соединения расширительного бака и при условии, что система заполнена водой, правильное давление со стороны воздуха в баке будет:

Возьмите шинный манометр со шкалой от 0 до 30 фунтов на квадратный дюйм и велосипедный насос или небольшой воздушный компрессор. Используйте их для установки расчетного давления со стороны воздуха перед заполнением системы жидкостью.

4. Сделать Планируйте заранее: Срок службы расширительного бака зависит от рабочей температуры системы, давления, химического состава жидкости и содержания кислорода. Некоторые резервуары выходят из строя, когда в диафрагме возникает утечка. Это обычно приводит к тому, что бак наполняется жидкостью и становится «водяным». Вы можете проверить это, вдавив шток клапана Шредера. Если из бака выходит струйка жидкости, бак подгорел. Резервуары также могут иметь протечки в их тонком стальном корпусе. Единственный вариант — новый бак. Именно тогда вы оцените наличие шарового клапана, который может изолировать резервуар от остальной части системы. Без этого клапана вам, возможно, придется слить несколько галлонов жидкости из системы только для того, чтобы открутить неисправный бак и вкрутить новый.

5. Учитывайте превышение размера: Типичные расчеты размера мембранного расширительного бака определяют минимальный объем бака. Использование бака большего размера, хотя, вероятно, и более дорогого, вполне допустимо. Это уменьшает изменения давления в системе при изменении температуры жидкости.

6. Запланируйте самые низкие температуры жидкости: В большинстве систем водяного отопления размер расширительного бака и давление со стороны воздуха основаны на предположении, что холодная жидкость используется для заполнения системы в диапазоне температур от 45F до 60F. Это нормально. Однако, когда расширительный бак используется в контуре солнечного коллектора или в системе снеготаяния, раствор антифриза иногда будет намного холоднее, возможно, даже ниже 0F. Если диафрагма резервуара полностью расширяется относительно стальной оболочки при температуре жидкости около 45°F, любое дальнейшее охлаждение жидкости может вызвать отрицательное давление в системе и возможный приток воздуха из вентиляционного отверстия поплавкового типа. Ссылка 2 ниже объясняет, как исправить эту возможность. Идея состоит в том, чтобы добавить достаточное количество жидкости в бак во время повышения давления в контуре, чтобы диафрагма не полностью расширялась по отношению к внутренней части бака, пока вся жидкость в системе не достигнет минимально возможной температуры.

7. Сделайте поправку на растворы антифриза: Растворы пропилена или этиленгликоля имеют более высокие коэффициенты расширения по сравнению с водой. Чем выше концентрация антифриза, тем больший объем расширения требуется. Увеличение объема воды, нагретой с 60F до 180F, составляет около трех процентов. Увеличение объема 50-процентного раствора пропиленгликоля, нагретого с 60°F до 180°F, составляет около 4,5%. Это следует учитывать при выборе размера резервуаров для таких систем, как снеготаяние, солнечная тепловая энергия или других применений, в которых используются растворы антифриза на основе гликоля. Опять же, методы в Ссылке 1 могут приспособиться к этому.

ЧТО НЕ НУЖНО

Как обычно, список всех «Нельзя» по своей сути будет включать противоположное всем «Нельзя». Тем не менее, есть еще несколько «нельзя», которые выделяются.

1. Не сочетайте сталь и кислород: Не используйте стандартный расширительный бак с кожухом из углеродистой стали в системах с открытым контуром любого типа, таких как системы, использующие питьевую воду для переноса тепла к водяным теплогенераторам, которые это плохая идея по ряду других причин. Повышенное содержание растворенного кислорода в воде в системе с открытым контуром по сравнению с системой с замкнутым контуром ускорит коррозию тонкой оболочки резервуара из углеродистой стали. Это ограничение также относится к системам с замкнутым контуром, в которых используются небарьерные трубки PEX или другие материалы, которые могут способствовать диффузии кислорода в системе. Расширительные баки с внутренней полимерной обшивкой следует использовать в тех случаях, когда могут присутствовать более высокие уровни растворенного кислорода.

Рисунок 5 Расширительный бачок, установленный рядом с гидроразделителем

2. Не заполняйте его грязью: Не устанавливайте расширительные бачки непосредственно под гидроразделителями. Это позволит грязи, собранной на дне сепаратора, попасть в расширительный бачок. Со временем это может привести к выходу из строя диафрагмы. Если резервуар должен быть рядом с гидравлическим сепаратором, лучше всего установить его через тройник в любой трубе, соединяющейся с нижними боковыми соединениями на сепараторе, как показано на рис. 5.

3. Не перегревайте: По возможности избегайте размещения расширительных баков в непосредственной близости от очень горячей воды. При нагреве корпуса резервуара за счет теплопереноса (кондукции и конвекции) давление воздуха в резервуаре увеличивается. При прочих равных условиях это увеличивает давление в системе по сравнению с ситуацией, когда корпус резервуара более холодный. Это может привести к протечке редукционного клапана. Можно расположить бак в нескольких футах от того места, где трубка из бака соединяется с системой. Держите резервуар ниже этой точки соединения, чтобы уменьшить миграцию тепла за счет конвекции.

4. Не создавайте несколько точек подключения: Можно использовать два или более расширительных бака с общим объемом одного бака большего размера. Однако эти резервуары должны подключаться к общей трубе, которая имеет единую точку подключения в системе. Избегайте подключения нескольких резервуаров к разным частям одного и того же трубопровода. Это может вызвать неожиданные колебания давления в зависимости от того, где расположены циркуляционные насосы относительно резервуаров.

Рис. 6 Система ремней для крепления корпуса резервуара

5. Не оставляйте его уязвимым для ударов: Небольшой расширительный бак, свисающий с ½-дюймовых верхних соединений, может легко погнуться в результате случайного удара, например, если кто-то встанет из согнутого положения и ударит по баку. Спросите меня, откуда я это знаю… Если бак должен быть установлен в уязвимом месте, используйте систему ремней, чтобы прикрепить корпус к твердой поверхности, как показано на рис. 6. Некоторые производители расширительных баков предлагают комплекты ремней или другое оборудование для надлежащей поддержки бака. корпус танка.

В дополнение к уведомлению об обвязке оба бака имеют изолирующие шарики и достаточно места для доступа к воздушному клапану Шредера внизу. Оба резервуара подключены параллельно к общей трубе, что позволяет использовать единую точку подключения к контуру.

6. Не полагайтесь на совместимость: Убедитесь, что выбранный вами расширительный бачок совместим с жидкостью, используемой в системе. Мембраны из комбинированного бутилкаучука/EPDM или полностью из EPDM, как правило, совместимы с растворами гликоля и растворами метанола или этанола, которые иногда используются в геотермальных контурах заземления. Однако разные поставщики резервуаров используют разные материалы и имеют разные температурные ограничения для этих материалов. Всегда лучше получить разрешение от производителя резервуара на совместимость жидкости.
Расширительные бачки выполняют простую, но очень нужную функцию. Следуйте этим советам, чтобы заставить их работать так, как задумано. <>

ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ ПОСЕТИТЕ ЭТОТ: 10 Детали для расширительных баков

Джон Зигенталер, дипломированный инженер, имеет диплом машиностроителя Политехнического института Ренсселера и лицензированный профессиональный инженер. Он имеет более чем 35-летний опыт проектирования современных водяных систем отопления. Последняя книга Зигенталера — «Отопление с использованием возобновляемых источников энергии» (дополнительную информацию см. на сайте www.hydronicpros.com).

Список литературы
1. Современное гидроконевое отопление, 3-е изд., Джон Сигенталер, Cengage Publishing 2012, ISBN -13: 978-1-4283-3515-8
