На каком расстоянии от стен (на уровне пола) должен находиться стояк отопления? — Мир Окон 🏠
Содержание
Монтажные положения элементов санитарно-технических устройств
Перейти к содержимому
Монтажные положения трубопроводов и элементов санитарно-технических систем относительно строительных конструкций установлены СНиП и утвержденными типовыми чертежами.

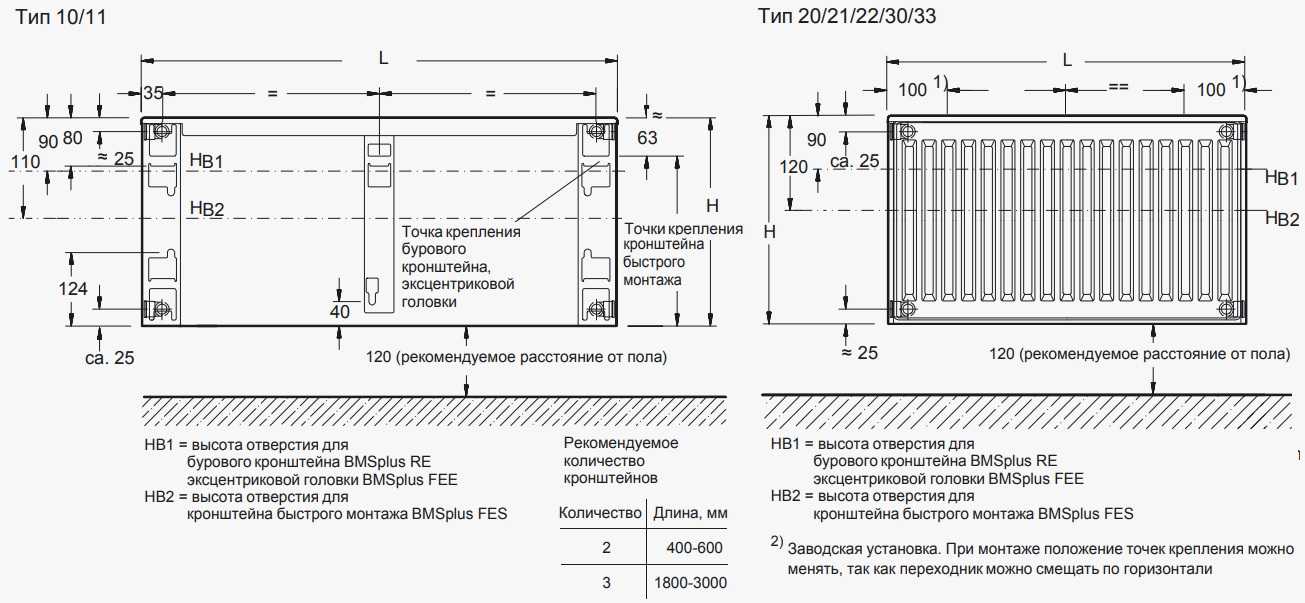

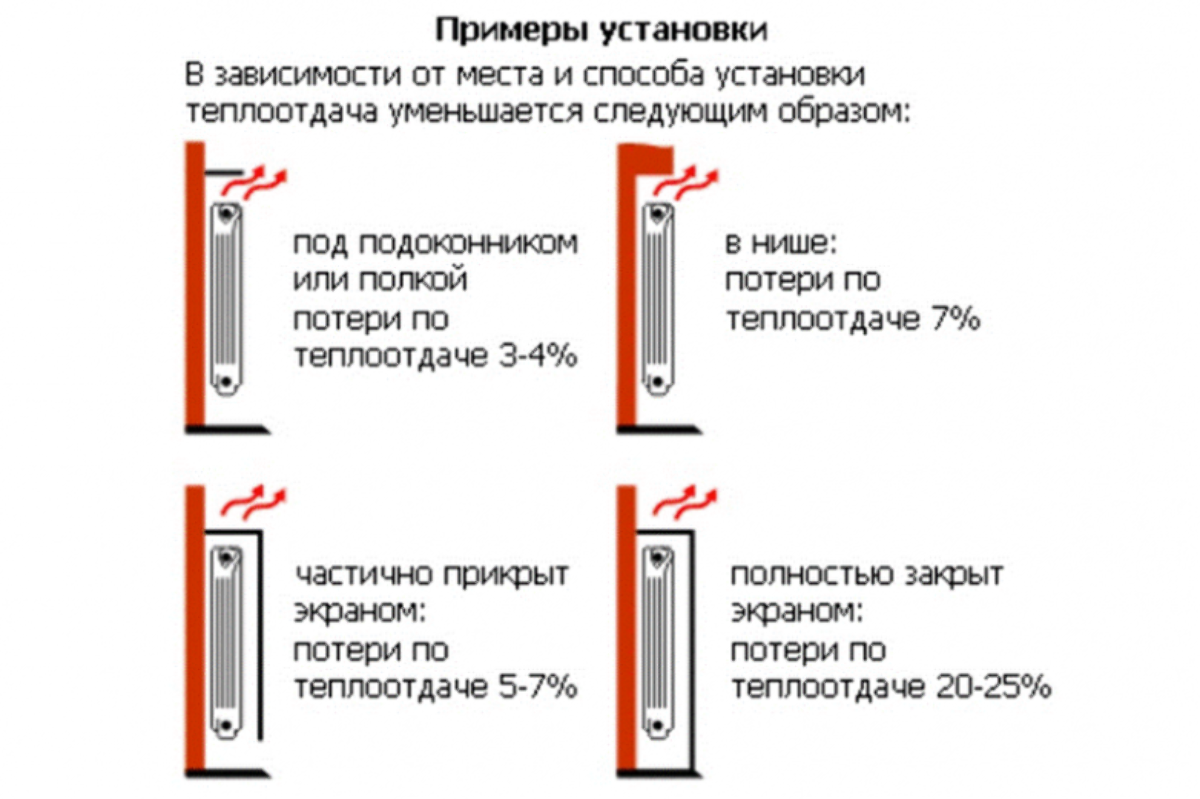

Минимальные расстояния от строительных конструкций здания до нагревательных приборов следует принимать.
а) для радиаторов, устанавливаемых в помещениях зданий лечебно-профилактических, санаторно-курортных и детских учреждений,— не менее 100 мм от пола, не менее 50 мм от низа подоконной доски до верха радиатора и 60 мм от поверхности штукатурки;
б) для радиаторов, устанавливаемых в помещениях всех прочих зданий, — не менее 60 мм от пола, не менее 50 мм от низа подоконной доски и 25 мм от поверхности штукатурки,
в) для конвекторов настенных типа «Комфорт» — не менее 150 мм от пола до низа оребрения.
При открытой прокладке трубопроводов расстояние от поверхности штукатурки стен до нагревательных приборов в плане должно обеспечивать возможность прокладки подводок к приборам на прямую (без изгибов).
При отсутствии подоконной доски расстояние от верха прибора до низа оконного проема принимают равным 50 мм. Подоконная ниша должна быть выше верха нагревательного прибора не менее чем на 150 мм, а ниша в глухой стене — на 250 мм.
При установке нагревательного прибора под окном край прибора со стороны стояка не должен выходить за пределы оконного проема.
Вертикальная ось нагревательного прибора может отклоняться от оси оконного проема не более 50 мм. В жилых зданиях (в том числе гостиничного типа, общежитиях) и вспомогательных зданиях предприятий совпадение вертикальных осей оконного проема и нагревательного прибора необязательно. Расстояние от крайней секции радиатора со стороны отопительного стояка до откоса проема принимается не менее 150+50 мм, а длина подводок к приборам — не более 400 мм Трубопроводы, прокладываемые в бороздах или шахтах, не должны примыкать вплотную к поверхности строительных конструкций. Трубопроводы и нагревательные приборы при температуре теплоносителя свыше 105° С должны отстоять от сгораемых конструкций на расстоянии не менее 100 мм или эти конструкции должны иметь теплоизоляцию.
Монтажное положение радиатора со смещением от оси оконного проема показано на рис 148, а. Монтажные положения стояков центрального отопления — на рис 149.
В жилых и общественных зданиях расстояние от поверхности штукатурки или облицовки стен до оси неизолированных стояков и горизонтальных трубопроводов систем отопления, холодного и горячего водоснабжения при открытой прокладке их должно составлять — при диаметре труб до 32 мм — 35 мм, а при диаметре труб 40—50 мм — 80 мм с допускаемым отклонением ±5 мм. Расстояние от магистрали до запорной арматуры, установленной на стояках, Должно быть не более 120 мм.
Монтажные положения канализационных и водопроводных стояков при открытой прокладке приведены на рис. 150, а при скрытой прокладке — на рис. 151.
Пожарные краны устанавливают на расстоянии 1350 мм от пола.
Рис. 148. Монтажное положение радиатора со смещением от оси оконного проёма при установке без ниши (а) и в нище (б)
Рис. 149. Монтажные положения стояков центрального отопления при открытой прокладке (а) и скрытой прокладке (б)
Рис. 150. Монтажные положения стояков при открытой прокладке
I — канализационных; II — канализационных и водопроводных без изоляции; а — угловой стояк водопровода; б — угловой стояк водопровода и стояк горячего водоснабжения; в и г — угловой стояк водопровода и стояк канализации D=50 и D = 100 мм; д — стояки горячего и холодного водоснабжения с угловым стояком канализации D = 100 мм, е—стояк с пожарными кранами
а -газовый или водопроводный стояк; б — два водопроводных стояка; в — канализационный стояк D = 50 мм и водопроводный стояк; г — канализационный стояк D=100 мм и водопроводный стояк; д — канализационный стояк D=50 мм и два водопроводных стояка; е — канализационный стояк D=100 мм и два водопроводных стояка
Согласно СНиП III-28-75, принимается следующая высота установки санитарно-технической арматуры, мм:
Счетчики воды (от уровня чистого пола) — 300—1000
Водоразборные краны и смесители (от горизонтальной осн до борта):
раковины — 250
мойки — 200
Туалетные краны умывальников (от борта) — 200
Водоразборные краны в банях (от оси до пола) — 800
Смывные краны у унитазов (от осн до пола) — 800
Смесители (от оси до пола):
общие для ванн и умывальников — 1100
для ванн и душевых поддонов — 800
Душевые сетки (от низа сетки до пола) — 2100—2250
Смесительная арматура душей (от пола) — 1200
Пожарные краны (от пола) — 1350
Примечание. По высоте установки допускаются отклонения не более 20 мм.
В табл. 188 приведена высота установки санитарных приборов.
Минимальные расстояния между газопроводами и инженерными коммуникациями, расположенными внутри помещений, следует принимать по табл. 189.
Таблица 188. ВЫСОТА УСТАНОВКИ САНИТАРНЫХ ПРИБОРОВ
Рис. 151. Монтажные положения канализационных, водопроводных и газовых стояков при скрытой прокладке
Высота | от пола, м | ||
в жилых, общественных и производственных зданиях | в школах
| в детских яслях и садах | |
Приборы | |||
0,8 | 0,7 | 0,6 | |
Раковины и мойки (до верха борта) | 0.![]() | 0,85 | 0,85 |
Высоко располагаемые смывные бачки к | |||
1,8 | 1.8 | 1.8 | |
Клозетные чугунные чашн, утопленные в | |||
0,3 | 0,3 | — | |
Настенные писсуары (до борта) | 0,65 | 0,45 | 0,45 |
0,4 | — | — | |
0,4 | 0,4 | 0,33 | |
0,6 | — | 0,65 | |
Питьевые фонтанчики (до борта) | 0,9 | 0,75 | |
Полотенцесушители: | 0,6 | ||
—.![]() | — | ||
до верха (не более) | 1,7 | — | — |
Смывные трубы к лотковым писсуарам | 1.5 | 1,5 | |
Примечания:
1. В детских садах и яслях, в помещениях для детей младшего возраста расстояние от пола до борта умывальника принимается 0,5 м.
2. Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45° вниз.
3. Допускаемое отклонение по высоте для отдельно стоящих приборов— 20 мм, а при групповой установке однотипных приборов — 5 мм.
Таблица 189. РАССТОЯНИЯ МЕЖДУ ЭЛЕКТРООБОРУДОВАНИЕМ, ГАЗОПРОВОДАМИ И ИНЖЕНЕРНЫМИ КОММУНИКАЦИЯМИ
Электрооборудование, коммуникации | Минимальное расстояние от газопровода в свету, мм | |
при параллельной прокладке | при пересечении | |
Электрооборудование | ||
Открытая электропроводка изолированных проводов или электрокабель Скрытая электропроводка или проложенная в трубе Токонесущие части открытых (голых) проводов напряжением до 1000 В Распределительные и коммутационные электрощиты или шкафы | 250 5 (от края заделанной борозды или трубы) 1000 ЗОО | 100 10 1000 Не допускается |
Инженерные коммуникации | ||
Водопровод, канализация и другие трубопроводы | Принимается по месту, при этом должна обеспечиваться возможность монтажа, безопасной эксплуатации и ремонта газопроводов и трубопроводов |
Расстояние от фундамента здания до теплотрассы, канализации и водопровода
Нормативные расстояния между зданиями и тепловыми сетями предоставляют проектировщику возможность обеспечить необходимые критерии безопасности при проектировании и монтаже теплотрасс. Нормативы помогают избежать аварий как в самих теплосетях, так и исключить повреждение фундаментов зданий или сооружений.
Все необходимые нормативные расстояния приведены в СП 124.13330.2012, который является более поздней редакцией хорошо известного СНиП 41-02-2003 — Тепловые сети. Свод правил введен в действие введен приказом 280 Минрегиона России от 30 июня 2012 года. Действие стандарта распространяется на все тепловые сети (теплотрассы) центрального или индивидуального теплоснабжения от выходной запорной арматуры источников тепла до выходной арматуры центральных пунктов теплоснабжения и входной запорной арматуры индивидуальных тепловых пунктов.
Нормативные расстояния от теплосетей до зданий и сооружений
Объектами нормирования выступают расстояния от зданий и сооружений как до самих теплотрасс, так и до объектов их инфраструктуры — насосных станций, теплопунктов, дренажных колодцев, павильонов и т.д.
Основные нормативные дистанции по горизонтали от зданий или сооружений до теплосетей приведены в таблице номер 3, Приложения А к СП 124. 13330.2012. Нормативы приводятся отдельно для подземных теплотрасс и для тепловых сетей с прокладкой над землей.
Минимальные величины расстояний от фундаментов задний и сооружений до элементов конструкции теплоцентрали при ее монтаже в канале или тоннеле в не просадочных грунтах:
- теплотрассы с трубами диаметром меньше 500 мм — 2 м;
- тепловые сети с трубами от 500 до 800 мм — 5 м;
- теплотрассы с диаметром трубы больше 900 мм — 8 м.
При монтаже теплоцентралей с просадочными грунтами I типа минимальное расстояние составляет 5 метров для труб диаметром до 500 мм и 8 метров для всех остальных. Минимальные дистанции при монтаже теплоцентралей в непросадочных грунтах от фундамента здания до труб теплосети при бесканальном методе монтажа:
- для трубопроводов диаметром до 500 мм — 5 м;
- для теплотрасс с трубами от 500 до 800 мм — 7 м;
- для теплосетей с трубопроводами диаметром больше 800 мм — 9 м.
Для теплоцентралей бесканального метода прокладки с просадочными грунтами I типа:
- для трубопроводов с диаметрами труб меньше 100 мм — 5 м;
- тепловые трассы с трубами от 100 до 500 мм — 7 м;
- тепловые сети с трубопроводами диаметром от 500 до 800 мм — 8 м;
- теплотрассы с трубами диаметром больше 800 мм — 12 м.
Для теплотрасс надземной прокладки минимальная дистанция от зданий до трубопроводов диаметром меньше 200 мм составляет 10 метров. Для трубопроводов диаметром от 200 до 500 мм — 20 метров, а для труб диаметром от 500 до 1400 мм — 25 метров.
Также необходимо отметить, что при надземной прокладке временных теплосетей, срок эксплуатации которых не превышает 1 год, минимальная дистанция может быть уменьшено при соблюдении повышенных требований безопасности. К таким мерам относятся испытания на повышенное в 1,5 раза максимальное давление, стопроцентный контроль сварных швов и полностью укрытое расположение стальной запорной арматуры.
Нормативные расстояния от теплотрасс до инженерных сетей
Здания и сооружения являются не единственным источником нормирования минимальных дистанций от теплосетей. К другому комплексу нормирования относятся различные инженерные сети, расположение которых необходимо учитывать при проектировании центрального отопления.
Минимальные расстояния от подземных теплосетей до некоторых объектов инженерной инфраструктуры:
- до объектов бытовой или промышленной канализации — 1 м;
- до газопроводов с нормативным давлением до 0,6 МПа при прокладке теплотрасс в канале или траншее — 2 м;
- до газопроводов с давлением до 0,6 МПа при бесканальном монтаже теплосетей — 1,5 м;
- до электрических силовых кабелей с величиной напряжения меньше 35 кВ — 2 м;
- до поверхности оболочки труб водопровода — 1,5 м;
- до мачт и столбов уличного или наружного освещения и связи — 1 м;
- до опор электрической контактной сети трамваев или троллейбусов — 1 м.
При совместном строительстве теплотрасс с сетями инженерного назначения допускается снижение минимального промежутка от теплосети до труб водопровода или канализации до 0,8 м.
Читать так же:
Диаметры полимерных труб
Полимерные трубы большого диаметра
Нагрузки на неподвижные опоры Изопрофлекс при температурных расширениях
Забивка трубы радиатора в стену — Как правильно установить расстояние
Джонни Ви
#1
Я как раз собираюсь проткнуть стену, чтобы спрятать трубу радиатора.
Взяв за образец радиатор размером 600×1200 мм, я полагаю, что он установлен на высоте 150 мм от пола. На каком расстоянии от радиатора будет проходить труба, учитывая ширину клапана и т. д.? есть ли какая-то стандартная мера для этого?
Большое спасибо
Джонни2007
#2
Обычно я ставлю их на расстоянии 200 мм от готового пола, чтобы 150-мм плинтус все еще был виден и выглядел аккуратно, но я не знаю, есть ли какие-либо правила против этого.
дилалио
#3
1 дюйм над плинтусом и используйте длинные отводы на концах, чтобы войти в клапаны.
Добавьте 90 мм к ширине рейки, оставляя 45 мм для каждого клапана.
#4
Когда труба и клапан установлены, установка кронштейнов и подвешивание радара для выравнивания с клапанами станет головной болью. Подумайте о том, чтобы защитить трубу, если она медная (от коррозии), и подумайте о необходимом зазоре, который должен быть в большинстве клапанов, если необходимо снять радиус
Было бы разумнее повесить рад после штробления стен, подключения, штукатурки в трубах. Также обратите внимание на хвостовик телескопического клапана (не менее одного)
Сделай сам, не местный
Если вам нужно найти специалиста для выполнения своей работы, воспользуйтесь нашим местным поиском ниже,
или, если вы делаете это самостоятельно, вы можете найти местных поставщиков.
Выберите нужного поставщика или торговую площадку, введите свое местоположение, чтобы начать поиск.
Сантехник / ГазовикЭлектрикСтроительДекораторСтроитель Торговец сантехникамиПоставщик плиткиПоставщик напольных покрытий
Вы продавец или поставщик? Вы можете создать объявление бесплатно по адресу DIYnot Local
.
Вы должны войти или зарегистрироваться, чтобы ответить здесь.
Трубы радиатора в стену
- Келлез
- Сантехника и центральное отопление
- Ответы
- 10
- просмотров
- 5К
газовщик Джефф
размеры радиатора
- ксенон20
- Сантехника и центральное отопление
- Ответы
- 3
- просмотров
- 704
D_Hailsham
Термостатический клапан на радиаторе британского размера
- Augustus
- Сантехника и центральное отопление
- Ответы
- 2
- просмотров
- 533
Augustus
Трубопровод радиатора под окном
- Jupiter01
- Сантехника и центральное отопление
- Ответы
- 9
- просмотров
- 5К
denso13
как клапаны радиаторного термостата работают с комнатными термостатами
- шушера
- Сантехника и центральное отопление
- Ответы
- 3
- просмотров
- 13К
Д_Хейлшем
Делиться:
Фейсбук
Твиттер
Реддит
Пинтерест
Тамблер
WhatsApp
Электронная почта
Делиться
Связь
Мин.
Расстояние до тепловых каналов и пара на потолках?
15.01.2020 2 комментария
Если спринклеры (утопленные, подвесные или скрытые) установлены в потолке, расстояния до отопительных каналов и паровых труб, указанные в Таблице 8.3.2.5(a) NFPA 13-13, по-прежнему применяются, когда эти элементы находятся выше потолок? Опубликовано анонимно для обсуждения. Обсудить это | Отправьте свой вопрос | Подписаться 2 комментария | Почему спонсор? ПОЛНЫЙ ДОСТУППОЛУЧИТЕ ВСЕ НАШИ ИНСТРУМЕНТЫ ПОДПИСАТЬСЯПодпишитесь и узнавайте что-то новое каждый день: СООБЩЕСТВО Ведущие участники за февраль 2023 г. СМОТРЕТЬ ТАБЛИЦУ ЛИДЕРОВ ВАШ ПОСТЗАДАТЬ ВОПРОС ЭКЗАМЕНПолучите 100 дней бесплатных пробных вопросов прямо к вам!
ЗАПИШИТЕ МЕНЯ! ФИЛЬТРЫ Все А117. АБА АДА АСКЭ 7 АСМЭ А17.1 АСТМ Е1354 Ежедневное обсуждение Проектная документация ЕН 12845 Взрывозащита и предотвращение Системы обнаружения пожара и сигнализации Динамика огня Легковоспламеняющиеся и горючие жидкости FM Глобал Поведение человека IBC ICC-500 МФК ИМК МПК ИРК ИСО Средства выхода НБК NFPA 1 NFPA 10 NFPA 101 NFPA 11 NFPA 110 NFPA 1142 NFPA 1221 NFPA 13 НФПА 13D НФПА 13R NFPA 14 NFPA 15 NFPA 16 НФПА 17А NFPA 20 NFPA 2001 NFPA 214 NFPA 22 NFPA 220 NFPA 24 NFPA 241 NFPA 25 NFPA 291 NFPA 30 НФПА 30B NFPA 33 НФПА 400 NFPA 409 NFPA 415 NFPA 495 NFPA 497 NFPA 5000 NFPA 502 NFPA 54 NFPA 55 NFPA 654 NFPA 68 NFPA 70 NFPA 701 NFPA 72 NFPA 75 NFPA 770 NFPA 82 NFPA 855 НФПА 90А NFPA 92 NFPA 96 НИЦЕТ ОВС Пассивные строительные системы Руководство по подготовке PE Серия для подготовки полиэтилена Примеры проблем PE Опрос Управление дымом Специальные системы защиты от опасностей UFC 3 600 01 УФК 3-600-01 УФК 4-021-01 Обновления Средства пожаротушения на водной основе Еженедельные экзамены АРХИВ март 2023 г. Февраль 2023 г. январь 2023 г. декабрь 2022 г. ноябрь 2022 г. октябрь 2022 г. сентябрь 2022 г. август 2022 г. июль 2022 г. июнь 2022 г. май 2022 г. апрель 2022 г. март 2022 г. Февраль 2022 г. январь 2022 г. декабрь 2021 г. ноябрь 2021 г. октябрь 2021 г. сентябрь 2021 г. август 2021 г. июль 2021 г. июнь 2021 г. май 2021 г. апрель 2021 г. март 2021 г. Февраль 2021 г. январь 2021 г. декабрь 2020 г. ноябрь 2020 г. октябрь 2020 г. сентябрь 2020 г. август 2020 г. июль 2020 г. июнь 2020 г. май 2020 г. апрель 2020 г. март 2020 г. Февраль 2020 г. январь 2020 г. декабрь 2019 г. ноябрь 2019 г. Октябрь 2019 г. сентябрь 2019 г. август 2019 г. июль 2019 г. июнь 2019 г. май 2019 г. март 2019 г. Февраль 2019 г. |
Система водяного обогрева стен!
Теплые полы широко известны специалистам по отоплению и застройщикам. Они достаточно широко применяются в различных климатических зонах. Теплые стены вот это словосочетание менее известно среди тех, кто строит комфортные дома, и тех, для кого такие дома возводят. Между тем, прокладка системы водяного отопления в стенах имеет определенные неоспоримые преимущества.
При разводке труб отопления с циркулирующим теплоносителем по вертикальной плоскости стены тепло передается в помещение посредством лучистой энергии. С помощью радиаторов и конвекторов жилой объём нагревается за счет движения теплого воздуха в пространстве жилища. Физиологи доказывают, что лучистая энергия позволяет человеку быстрее достичь ощущения комфортной температуры окружающего воздуха. Это чувство достигается уже при 18 — 20°C. Налицо существенная экономия энергии, необходимой для работы отопительного котла.
Подсчитано, что человек вдыхает в год примерно полстакана мельчайших твердых частиц, которые циркулируют в виде взвеси в воздухе внутри помещений. Здоровья это не добавляет. Отсутствие конвективных потоков в помещении с теплыми стенами значительно уменьшает количество пыли в воздухе.
При укладке «змейки» на стене можно использовать переменный шаг, т.е. максимально плотно укладывать трубы у полы и увеличивать расстояние между ними на уровне головы. Это создает поток лучистой энергии, который будет близок к идеальному состоянию для самочувствия человека. Недаром говорят: «Держи ноги в тепле, а голову в холоде».
Если проложить трубы отопления в перегородке, можно обогревать и соседнюю комнату. Надо только найти подходящую конструкцию и материал для перегородки
Немаловажно, что при такой системе помещение освобождается от радиаторов, не всегда являющихся украшением интерьера. Не нужно искать способы их декорирования.
Основной недостаток теплых стен заключается в том, что их неразумно завешивать коврами, массивными картинами, придвигать к ним объёмную корпусную мебель. Но в свете современных воззрений на создание комфортной среды проживания этот недостаток элементарно превращается в очередное достоинство.
Особенности монтажа теплых стен
Систему водяного отопления активно применяли в советское время в массовом жилищном строительстве. Но очень часто многие достоинства теплых стен нивелировались плохим качеством строительных работ. Быстрый выход из строя обуславливался низким качеством труб и теплоносителя. Трубы коррозировали, и жильцам приходилось навешивать привычные чугунные «гармошки». Другая ошибка – применение настенного отопления для ограждающих конструкций с низкой теплоизоляцией. Большая часть лучистой энергии расходовалась на обогрев улицы. Современные технологии и качественные материалы помогут избежать этих критических ошибок.
Для системы теплых стен используют водопроводные материалы, аналогичные тем, что применяются при устройстве теплых полов. Это могут быть медные трубы, а могут быть металлопластиковые из полиэтилена повышенной термостойкости. Они имеют следующую маркировку — PE-RT/AI.
На выровненную поверхность стены наносится разметка. Важно сохранить чертеж укладки труб с основными размерами. Это может потребоваться, если возникнет надобность использовать перфоратор или дрель, чтобы просверлить в стене отверстие. Если вы попадёте сверлом в трубу отопления, расположенную под слоем штукатурки, то кошмарный сон для любого прораба станет явью.
Вообще все работы по электропроводке, прокладке различных коммуникаций должны быть закончены. Если этого всё-таки требует ситуация, то лучше сделать дополнительную теплоизоляцию стены, особенно это важно сделать, если она наружная.
Настенное отопление монтируют «мокрым способом»: трубы с теплоносителем закрываются слоем штукатурки.
По разметке монтируется «змейка» из труб с использованием фиксирующих шин из полипропилена. Опрессовку, проверку прочности соединений и герметичности труб, следует провести до начала оштукатуривания.
Затем разводка покрывается штукатуркой в несколько слоёв, с просушкой каждого слоя. Обязательно следует армировать штукатурный слой синтетической сеткой типа «СТРОБИ», чтобы избежать растрескивания.
Слой штукатурки над трубами необходимо выдерживать в пределах 25 – 30 мм.
Отопление и кондиционирование
Интересным кажется использование разводки труб внутри стены для обратного процесса. Если в жаркое время пропустить через систему холодную воду, можно охлаждать помещение до комфортных температурных значений. В таком случае теряется необходимость в дорогостоящих системах кондиционирования. Нет сквозняков и дискомфортных явлений, свойственных обдуву потоком холодного воздуха. Нет шума, который присутствует в работе электротехнических приборов.
ФНР-100
ФНР-100
Маркетинг и использование
Совместная служба поддержки
Университет Пердью
Уэст-Лафайет, IN 47907
Даниэль Кассенс и Сюзанна Баденхоп
Древесина, если она доступна, является дешевым источником для дома.
топливо. К сожалению, пожары в доме могут возникать из-за неправильной установки печей.
установлены или небрежно эксплуатируются и обслуживаются.
В этой публикации используется Национальная ассоциация противопожарной безопасности (NFPA).
стандартов, описывает правильную установку излучающих
дровяные обогреватели в жилых домах. Эти стандарты
лежит в основе многих строительных норм. Рекомендации будут различаться для
печи, циркуляционные печи, варочные печи и плиты. В любом случае,
вам следует проконсультироваться с местными властями для получения подробной информации и руководствоваться здравым смыслом
при монтаже, эксплуатации и техническом обслуживании печи. Некоторые штаты
рекомендуем вам проконсультироваться с начальником пожарной охраны и вашим страховым агентом
а также местный отдел разрешения на строительство перед установкой
печь.
Большинство пожаров возникает, когда горючие вещества находятся слишком близко к горячему
печи, выходом горячих газов или пламени через трещину в
дымоход, путем передачи тепла от дымохода или печи к
горючих материалов, искр или углей, вылетающих из печи.
Должна быть обеспечена защита горючих стен, потолка и пола.
материалов возле печи и дымохода, а также там, где
дымоход проходит сквозь или вблизи горючих стен, потолков и
другие материалы.
Защита стен
Печи и дымоходы должны располагаться на расстоянии от стен и других
горючие материалы для предотвращения воспламенения. Они не должны быть
устанавливаются в нишах, шкафах или подобных местах. В таблице 1 показаны
минимальные расстояния от горючих стен и перекрытий. Деревянная рамка
стены, покрытые гипсокартоном, считаются горючими.
Если защита стен не используется, можно использовать обычную излучающую печь или
нагреватель должен располагаться на расстоянии не менее 36 дюймов от стены. Этот
расстояние может быть значительно уменьшено, если использовать асбестовый картон и/или 28
листовой металл используется для защиты стен. 1-дюймовый или более широкий воздух
зазор между стеной и асбестовым щитом или металлической панелью должен
предоставляться. Однодюймовые прокладки должны быть из негорючего материала.
материал. Кроме того, необходим воздушный зазор размером 1 1/3 дюйма или шире.
дно из асбестового картона или металлической панели. Циркуляционный воздух
охлаждает панель и стену за ней (рис. 1). Не менее 36
Между верхней частью печи и
незащищенный потолок. Кирпич или камень практически не защищают
для горючей стены, так как они являются хорошими проводниками
нагревать. Поэтому сами по себе они не годятся в качестве настенных
защитники. Однако при использовании они также должны быть удалены от
стена с зазором внизу для обеспечения циркуляции воздуха.
Существует простой тест, который покажет, достаточно ли вы предоставили
клиренс. Положите руку на ближайшую поверхность. Если вы можете сохранить
удобно держать руку во время работы печи,
Место проходит проверку. Если нет, вам нужна дополнительная защита.
Таблица 1. Минимальные расстояния от горючих стен и потолков.*
Тип печи Тип защиты Радиантная циркуляционная дымовая труба -------------------------------------------------- 36 дюймов 12 дюймов 18 дюймов асбестовый фанерный картон 1/4 дюйма, на расстоянии 1 дюйм 18 дюймов 6 дюймов 12 дюймов листовой металл 28 калибра, с интервалом 1 дюйм 12 дюймов 4 дюйма 9" Листовой металл 28 калибра на 1/8".асбестовый картон, с интервалом 1 дюйм 12 дюймов 4 дюйма 9 дюймов -------------------------------------------------- * Из Национальной ассоциации противопожарной защиты № 89M, 1976 г.
Рисунок 1. Циркуляция воздуха за любой стеной
защита необходима для охлаждения.
Защита пола
Все полы, на которых устанавливаются печи, кроме бетонных, должны быть
защищены от жара костра и выпадающих горячих углей
при добавлении топлива (рис. 2). NFPA рекомендует покрывать
пол под печью из листового металла калибра № 24 или более толстого. Металл
Также можно использовать асбестовую основу и асбестовый картон. Если
шифера, кирпича и т. д., они должны быть залиты раствором без
пробелы. Металлическая или асбестовая плита должна быть установлена между
кирпич (шифер или камень) и пол.
Если ножки печи обеспечивают зазор менее 6 дюймов, от 2 до 4
дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха с
лист из листового металла 24 калибра между полом и кладкой
рекомендуемые. Ноги от восьми до десяти дюймов обеспечат больше воздушного пространства, и
на пол будет передаваться меньше тепла. 2-дюймовый слой песка или
зола, уложенная на дно печи, также поможет предотвратить
перегрев пола.
Материалы, используемые для защиты пола, должны простираться на 12 дюймов.
за борта печи без отверстий и 18 дюймов за пределы
сторона с дверью или другими потенциальными отверстиями.
Рисунок 2. Зазоры печи и дымохода от стен и пола.
Прочие горючие материалы
Прочие горючие материалы, такие как дрова, бумага, занавески и др.
пластик должен находиться на расстоянии не менее 36 дюймов от плиты.
Дымовые трубы
Дровяные печи, как и камины, должны иметь вентиляцию наружу.
здания. Дымоход используется для соединения печи с кирпичной кладкой.
дымоход или сборный металлический дымоход. Дымоход иногда
называется разъемом. Одностенный калибр 24 или толще
рекомендуется дымоход из коррозионностойкой стали. Если дымоход
диаметр более 10 дюймов, необходимо использовать более толстый калибровочный металл.
диаметр дымохода должен соответствовать диаметру топки
выход. В некоторых ситуациях сборные или изолированные металлические
дымоход может быть подключен непосредственно к печи. В таблице 2 показаны общие
Требуемая мощность дымохода для печей разных размеров.
Таблица 2. Требуемая мощность дымохода в зависимости от размера печи. *
Площадь в квадратных дюймах дымохода
19 28 38 50 78 113 Общий дымоход Комбинированная потребляемая мощность печей в высота в футах тысяч БТЕ/час ------------------------------------------------ 6 45 71 102 142 245 НР 8 52 81 118 162 277 405 10 56 89 129 175 300 450 15 66 105 150 210 360 540 20 74 120 170 240 415 640 NR означает не рекомендуется -------------------------------------------------- *От Национальной ассоциации пожарной безопасности № HS-8, 1974.![]()
Зазоры от стен. Дымоходы, как и печи, излучают тепло. Если
они устанавливаются близко к горючим материалам, пожар может
результат. NFPA рекомендует, чтобы дымоход был не менее 18 дюймов.
от ближайшего горючего материала. Допускаются более тесные зазоры
в некоторых случаях (таблица 1).
Проходы через стены и потолки. NFPA не разрешает
дымоход, чтобы пройти через любой пол или потолок или через любой огонь
стена или противопожарная перегородка. Однако, если дымоход должен проходить через
раздел, отличный от пожарного раздела, один из следующих
необходимо соблюдать условия:
Горючие материалы в пределах 18 дюймов от неизолированного
дымоход надо снимать. Для трубы диаметром 6 дюймов требуется
6 дюймов плюс 2 x 18 дюймов или отверстие диаметром 42 дюйма в горючем
стена. Это отверстие может быть закрыто или покрыто негорючим материалом.
изоляционные материалы (рис. 3).
18-дюймовый зазор можно уменьшить с помощью металлического наперстка или
обожженный шамотный наперсток и окружающий его не менее 8 дюймов
из огнезащитного материала (рис. 3).
Рис. 3. Один из способов пропуска неизолированной дымовой трубы через
горючая стена. Клиренс 18 дюймов можно уменьшить до 8 дюймов путем
расширяя наперсток (см. пунктирную линию) и окружая его
не менее 8 дюймов огнезащитного материала.
Если используется металлический наперсток вентилируемого типа,
наперсток должен быть как минимум на 12 дюймов больше в диаметре
чем дымоход (рис. 4).
Зазор в дымоход. Если дымоход соединен с кирпичной кладкой
дымоход, он должен проходить через ближнюю стенку дымохода к
внутренней поверхности дымохода, но не за его пределами. Наперсток должен
зацементировать высокотемпературным цементом в кладку стены
дымоход и дымоход вставляются в наперсток без цемента
для легкого снятия для очистки и замены. Если используется наперсток,
дымоход должен быть достаточно туго затянут, чтобы внезапная затяжка в
топка печки не сместит трубу.
Длина. Дымоход должен быть прямым и коротким,
возможный. Длинные неизолированные дымовые трубы могут увеличить нагрев
эффективность, но они обескуражены, потому что выхлопные газы
охлажденный и креозот может развиваться быстрее. Креозотовые скопления
создать серьезную опасность возгорания. Дополнительная информация о креозоте
депозиты следуют в разделе «Дымоходные пожары».
Иногда дымоходы можно использовать в горизонтальном положении, чтобы
подключить печь к дымоходу. В этом случае код NFPA указывает
чтобы горизонтальный ход был ограничен. Если неизолированная дымовая труба
используется, она не должна быть длиннее 75 процентов высоты
дымоход выше точки входа в дымоход. Если изолированный
используется дымоход, — длина горизонтального участка не должна превышать 100
процент высоты дымохода над точкой его входа в
камин. Предполагается, что дымоход имеет естественную тягу.
горизонтальная часть любой дымоходной трубы должна иметь повышенный шаг или
подъем не менее y4 дюймов на погонный фут. Точка подключения к
дымоход должен быть на большей высоте, чем конец, ближайший к
печь. Каждое соединение дымохода должно быть закреплено не менее чем тремя
шурупы для листового металла или аналогичные. Стыки должны плотно прилегать
и перекрываются примерно на 2 дюйма с гофрированным (мужским) концом, указывающим
вниз в следующий кусок. Такое расположение предотвратит попадание креозота
утечки. При подключении печи к дымоходу желательно иметь
только один 9Колено 0 градусов. Однако при необходимости можно использовать два.
В дымоходе часто устанавливают заслонку для контроля тяги.
возле печки. Обратитесь к производителю или дилеру печи.
рекомендация для деталей. Автоматические регуляторы тяги активируются
термостат может быть установлен в соответствии с указаниями производителя
и местные коды.
Дымоходы
Дымоходы могут быть каменными или сборными металлическими. Каменная кладка
Дымоходы обычно устанавливаются при строительстве дома. В
однако в некоторых случаях они могут быть добавлены позже. Сборный металл
дымоходы могут быть добавлены в любое время и обычно используются при кладке
дымоход отсутствует.
Рисунок 4. Вентилируемый металлический наперсток может
используется для пропуска дымохода через горючую перегородку.
Каменные дымоходы. Если планируется использовать существующий кирпичный дымоход,
проверьте его на утечки. Он также должен иметь облицовку дымохода. Если дымоход
старый и ветхий или не имеет облицовки дымохода,
в старый дымоход можно вставить сборные металлические дымоходы.
При использовании существующей дымовой трубы площадь поперечного сечения
дымоход должен быть не менее чем на 25 процентов больше, чем у
дымоход. Это обеспечит достаточную тягу для выхлопных газов.
от печки. Дымоход не может быть подключен к дымоходу камина
если отверстие камина не закрыто. Также допустимо, если
дымоход плотно закрывается между отверстием камина и
вход дымохода в дымоход. Каминные проемы и дымоходы должны быть
герметизирован таким образом, чтобы будущая чистка дымохода была. не затруднено.
Кладочные дымоходы также должны быть построены с надлежащей окладкой.
и седла для предотвращения протечек крыши.
Сборные дымоходы. Там, где нет кирпичных дымоходов,
можно использовать сборные дымоходы. Эти дымоходы короче
секции различной длины, которые соединяются вместе. Они могут быть двойными
конструкция стены с изоляцией, упакованной между каждой стеной или из
конструкция с тройными стенками, разработанная таким образом, чтобы воздух циркулировал
вниз по одной полости стены и вверх по другой. Внутренняя обшивка этих
дымоходы обычно из коррозионностойкой нержавеющей стали. Быть использованным
для дровяных печей эти дымоходы должны быть внесены в список UL ALL FUEL.
дымоходы. Необходимые зазоры от горючих материалов
отмечены на каждой секции сборного дымохода, внесенного в список UL. Для
изолированный дымоход с двойными стенками, минимальный зазор обычно
два дюйма. Сборные дымоходы эффективны и просты в
установить. Накопление креозота в дымоходе изолированного типа сведено к минимуму.
из-за быстрого прогрева внутренних стен. Тем не менее, тройка
настенного типа, в котором циркулирует воздух, может привести к быстрому охлаждению
дымовые газы и, таким образом, увеличивают образование креозота.
Рисунок 5а. Минимальная высота дымохода 3 фута требуется там, где
дымоход проникает в линию крыши менее чем на 10 футов (измеряется
горизонтально) от вершины.
Чтобы дождевая вода не попала в дом, сборные дымоходы
обычно продаются со штормовыми воротниками и накладками, а также с кепками
и искрозащитные экраны.
Высота дымохода. Для скатной крыши высота дымохода должна быть
минимум 3 фута от места, где он проникает через крышу, или не менее 2
футов над самой высокой поверхностью крыши в пределах 10 футов по горизонтали
(Рисунок 5). На плоских крышах дымоходы должны быть на высоте не менее 3 футов.
крыша. Эти меры предосторожности должны предотвратить сквозняки, а также крышу.
возгорания от искр.
Мульти-дымоходы. NFPA рекомендует, чтобы комнатные обогреватели, кухонные плиты,
и т. п. не должны быть подключены к общему дымоходу. Дымовые газы и искры
может пройти из одного дымового отверстия в другое и взорваться, или
ядовитые пары могли проникнуть в дом. Несколько соединений могут
также привести к неудовлетворительной тяге, а в случае пожара в дымоходе,
его нельзя задушить.
Рисунок 5б. Если между ними более 10 футов
пик и где дымоход проходит через линию крыши,
затем необходимо добавить как минимум 2 дополнительных фута дымохода
выше 10-футового горизонтального измерения.
Дымоходы
Пожары в дымоходах возникают, когда отложения креозота в дымоходе
воспламеняется — обычно от особенно горячего огня. Креозот образуется при
несгоревшие газы (дым) охлаждаются и конденсируются внутри дымохода
или дымоход. При первом образовании креозот представляет собой черную жидкость, которая может
просачиваться через трещины в каменных дымоходах или соединениях в
дымоходы. Позже он может засохнуть и образовать корку в дымоходе или
камин. Со временем эти отложения накапливаются, а затем, наконец, сгорают.
что приводит к интенсивному горячему огню, который может воспламенить находящиеся поблизости горючие материалы.
и крыша дома.
Отложения креозота не могут быть устранены. Тем не менее, это помогает
используйте хорошо выдержанные твердые породы дерева в качестве топлива и лучше разведите небольшой горячий огонь
чем большой тлеющий. Разжигая или подкладывая дрова в огонь,
включите огонь на 10-20 минут. Это быстро нагреет дрова.
и отогнать часть влаги.
Необходим частый осмотр дымохода. Проверить на креозот
отложений после каждого сжигания дров или, по крайней мере, один раз в
год. Отложения креозота в некоторых ситуациях накапливаются быстрее, чем
другие. Например, новые «герметичные» печи очень эффективны.
и склонны быстрее образовывать отложения креозота. Рано или поздно а
потребуется тщательная чистка дымохода.
Рисунок 6. Отложения креозота и сажи отделяются от дымохода с помощью проволоки.
щетка. Эти отложения накопились менее чем за два месяца.
Для очистки сборных дымоходов многие продавцы печей продают круглую проволоку.
щетки, которые можно прикрепить к металлическим трубам небольшого диаметра или
веревки. Затем трубу или веревку с прикрепленной щеткой перемещают вверх и
в дымоход, пока все отложения креозота не будут удалены.
отложения должны падать на дно дымохода и должны быть
удалены (рис. 6). Мешки из мешковины, хотя и не столь эффективны,
с соломой и грузами, такими как камни, можно тянуть вверх и вниз по
дымоход для удаления креозотовых отложений.
В случае пожара в дымоходе ограничьте подачу воздуха в
огонь. Разрядить огнетушитель в печь и вызвать огонь
отделение. Многоцелевой сухой химический огнетушитель (класс ABC).
является предпочтительным. Этот тип подходит и для других домашних пожаров.
Резюме
Дровяные печи могут быть экономичным источником домашнего тепла. Однако, если
они не установлены должным образом, не обслуживаются и не эксплуатируются, серьезные
могут возникнуть пожары и даже смерть. В этом бюллетене излагаются
процедуры установки в соответствии с рекомендациями Национального пожарного
Ассоциация профилактики. Эти рекомендации написаны для применения к
все ситуации и, следовательно, носят общий характер. При установке
вашей печи, проконсультируйтесь с местными властями для получения подробной информации и следуйте
рекомендации производителя. Всегда работайте с печью в
разумным образом и периодически осматривайте его на наличие повреждений. Обычно
очистить дымоход от креозотовых отложений. Держите огнетушитель
присутствовать всегда и остерегаться самоуспокоенности.
Рекомендуемая литература
- Дымоходы, камины и вентиляция. 1977. Национальная пожарная безопасность.
Association, 470 Atlantic Ave., Boston, MA 02210, 50 стр. (3 доллара США)
- Разрешение на использование теплопроизводящих устройств, 1976 г. Национальная противопожарная служба.
Association, 470 Atlantic Ave., Boston, MA 02210, 14 стр. (3 доллара США)
- Безопасное использование дровяных и угольных печей, 1974 г.
![](/800/600/https/www.st-montaj.ru/wp-content/uploads/2022/08/klipsa-na-trubu-vidy-i-konstrukcija-razmery-tablica-rasstojanij-7689332.jpg)
Association, 470 Atlantic Ave., Boston, MA 02210, 12 стр. (2 доллара США)
- Энциклопедия дровяника, 1977. Vermont Crossroads Press, Box
333, Уэйтсфилд, VT 05673, 162 стр. (7,95 долл. США)
- Камины и дымоходы. Министерство сельского хозяйства США,
Служба сельскохозяйственных исследований, Бюллетень фермеров № 1889, перепечатано
Сентябрь 1977 года.
Связанные публикации
Следующая публикация доступна в почтовом отделении,
Здание сельскохозяйственной администрации, Университет Пердью, Запад
Лафайет, IN 47907 или у агента по развитию округа.
FNR-79 Древесина для отопления дома
РР 3/86
Информация, представленная здесь, предоставляется с пониманием
что никакая дискриминация не предназначена и не одобрена Индианой
Подразумевается совместная служба расширения.
Совместная консультационная работа в сельском хозяйстве и домашнем хозяйстве, штат
Индиана, Университет Пердью и Министерство сельского хозяйства США
Сотрудничество. Х.А. Уодсворт, директор West Lafayette, IN. Выдается в
во исполнение актов от 8 мая и 30 июня 19 г.14. Это политика
Кооперативной службы распространения знаний Университета Пердью, что все
лица должны иметь равные возможности и доступ к нашим программам и
удобства.
Стандартное расстояние от стены для печной трубы
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
-
Автор темы
Рио-Гранде -
Дата начала
Помощь Форум лесоводов:
Рио_Гранде
Оперативник ArboristSite
#1
Я знаю, что у всех печей по-разному, но какое «стандартное» минимальное расстояние от стены должно быть до трубы?
Я спрашиваю, потому что я кладу трубу в магазине и хочу быть уверенным, что если я поменяю печи, мне не придется переносить дымоход в будущем.
Северный Онтарио
Участник ArboristSite
#2
одностенная черная труба имеет минимальный зазор 18 дюймов до горючих материалов. Если вы включите металлический теплозащитный экран, расположенный на расстоянии не менее 1 дюйма от горючих материалов, вы можете сократить это расстояние до 67%. В моем подвале я использовал металлические шпильки, уложенные плашмя на стену, чтобы отделить листовой металл от деревянной стойки / изоляции / стены из гипсокартона размером 2×4. Я переборщил, положил слой цементной плиты поверх гипсокартона, затем воздушный зазор в 1 дюйм, затем листовой металл. Не самая красивая установка, но городской инспектор, страховой инспектор и инспектор WETT одобрили тот факт, что это, вероятно, было самая безопасная установка, которую они когда-либо видели.0021
Дальний свет
ArboristSite Guru
#3
Не зависит от плиты.
Минимум для одинарной стенки 18 дюймов, для двойной стенки 6 дюймов. Вы можете добавить некоторую защиту к двойной стене, чтобы уменьшить 18 дюймов.
Для некоторых печей может потребоваться больше, чем минимум, на воротнике дымохода, но это связано с печью, а не с трубой.
Б Харрисон
ArboristSite Guru
#4
Зависит от штата, NC 12″ для двойных стенок.
2″ при тройном увеличении последнего воздушного пространства на любых проходках, но 6″ является лучшим правилом.
18″ однако лучше для любой трубы, так что вы можете получить там сзади и очистите/осмотрите трубу.
Дальний свет
ArboristSite Guru
#5
Б Харрисон сказал:
Зависит от штата, NC 12″ для двойной стенки.
2″ при тройном увеличении последнего воздушного пространства на любых проходках, но 6″ является лучшим правилом. и очистите/осмотрите трубу.
Нажмите, чтобы развернуть…
Я так не думаю, коммерческие трубы с двойными стенками, производимые такими компаниями, как Симпсон, имеют прямо на них наклейку с указанием требования 6 дюймов, и это не говорит, кроме как в Северной Каролине. Коммерческая дымоходная труба класса А, обычно из полированной нержавеющей стали, имеет требование зазора 2 дюйма.
106 просмотров и ни одного мнения? Ожидаемый срок службы трубы с двойными стенками
- Козочка
- Дрова, отопительное и дровяное оборудование
- Ответы
- 11
- просмотров
- 572
Bill G
106 Просмотров и ни единого мнения? Срок службы двустенной трубы
- Козочка
- Дрова, отопительное и дровяное оборудование
- Ответы
- 3
- просмотров
- 450
Шон Донато
Соединение трубы дровяной печи
- bran1har
- Дрова, отопительное и дровяное оборудование
- Ответы
- 5
- просмотров
- 895
bran1har
Расстояние от очистителя до выхлопной трубы
- Стоб
- Дрова, отопительное и дровяное оборудование
- Ответы
- 5
- просмотров
- 571
Стоб
Насколько горяча ваша дровяная печь?
- Монтана Резидент
- Дрова, отопительное и дровяное оборудование
345
- Ответы
- 96
- просмотров
- 5К
Костас Волос
Делиться:
Фейсбук
Твиттер
Реддит
Пинтерест
Тамблер
WhatsApp
Электронная почта
Делиться
Связь
40:1 в моей новой пиле
- Последнее: U&A
Бензопила
Дж
СТАРЫЙ Husqvarna Rancher 50 не заводится — кажется, есть искра, компрессия, топливо, синхронизация?
- Последний: jff
Бензопила
Молот Fiskars и вопрос с крючком.
