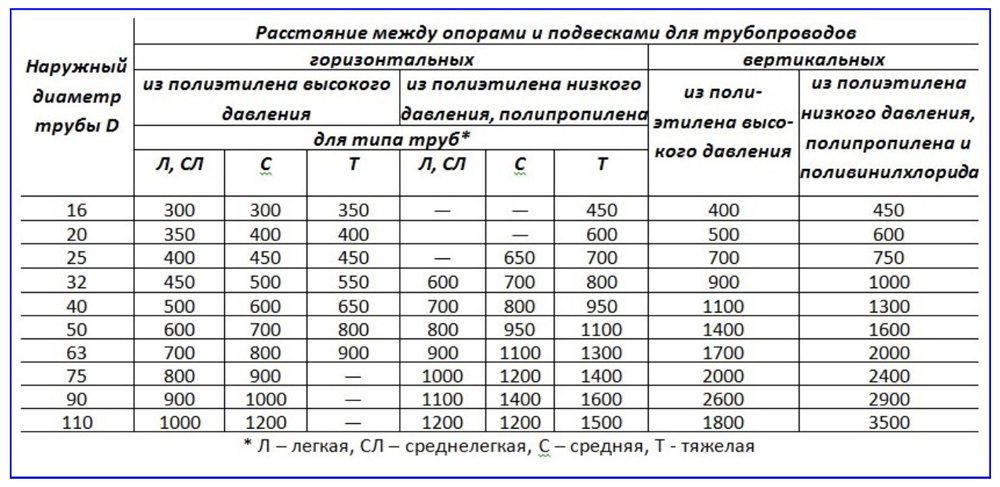

Монтажные положения трубопроводов и элементов санитарно-технических систем относительно строительных конструкций установлены СНиП и утвержденными типовыми чертежами.
Минимальные расстояния от строительных конструкций здания до нагревательных приборов следует принимать.
а) для радиаторов, устанавливаемых в помещениях зданий лечебно-профилактических, санаторно-курортных и детских учреждений,— не менее 100 мм от пола, не менее 50 мм от низа подоконной доски до верха радиатора и 60 мм от поверхности штукатурки;
б) для радиаторов, устанавливаемых в помещениях всех прочих зданий, — не менее 60 мм от пола, не менее 50 мм от низа подоконной доски и 25 мм от поверхности штукатурки,
в) для конвекторов настенных типа «Комфорт» — не менее 150 мм от пола до низа оребрения.
При открытой прокладке трубопроводов расстояние от поверхности штукатурки стен до нагревательных приборов в плане должно обеспечивать возможность прокладки подводок к приборам на прямую (без изгибов).
При отсутствии подоконной доски расстояние от верха прибора до низа оконного проема принимают равным 50 мм. Подоконная ниша должна быть выше верха нагревательного прибора не менее чем на 150 мм, а ниша в глухой стене — на 250 мм.
При установке нагревательного прибора под окном край прибора со стороны стояка не должен выходить за пределы оконного проема.
Вертикальная ось нагревательного прибора может отклоняться от оси оконного проема не более 50 мм. В жилых зданиях (в том числе гостиничного типа, общежитиях) и вспомогательных зданиях предприятий совпадение вертикальных осей оконного проема и нагревательного прибора необязательно. Расстояние от крайней секции радиатора со стороны отопительного стояка до откоса проема принимается не менее 150+50 мм, а длина подводок к приборам — не более 400 мм Трубопроводы, прокладываемые в бороздах или шахтах, не должны примыкать вплотную к поверхности строительных конструкций. Трубопроводы и нагревательные приборы при температуре теплоносителя свыше 105° С должны отстоять от сгораемых конструкций на расстоянии не менее 100 мм или эти конструкции должны иметь теплоизоляцию.
Монтажное положение радиатора со смещением от оси оконного проема показано на рис 148, а. Монтажные положения стояков центрального отопления — на рис 149.
В жилых и общественных зданиях расстояние от поверхности штукатурки или облицовки стен до оси неизолированных стояков и горизонтальных трубопроводов систем отопления, холодного и горячего водоснабжения при открытой прокладке их должно составлять — при диаметре труб до 32 мм — 35 мм, а при диаметре труб 40—50 мм — 80 мм с допускаемым отклонением ±5 мм. Расстояние от магистрали до запорной арматуры, установленной на стояках, Должно быть не более 120 мм.
Монтажные положения канализационных и водопроводных стояков при открытой прокладке приведены на рис. 150, а при скрытой прокладке — на рис. 151.
Пожарные краны устанавливают на расстоянии 1350 мм от пола.

Рис. 148. Монтажное положение радиатора со смещением от оси оконного проёма при установке без ниши (а) и в нище (б)

Рис. 149. Монтажные положения стояков центрального отопления при открытой прокладке (а) и скрытой прокладке (б)

Рис. 150. Монтажные положения стояков при открытой прокладке
I — канализационных; II — канализационных и водопроводных без изоляции; а — угловой стояк водопровода; б — угловой стояк водопровода и стояк горячего водоснабжения; в и г — угловой стояк водопровода и стояк канализации D=50 и D = 100 мм; д — стояки горячего и холодного водоснабжения с угловым стояком канализации D = 100 мм, е—стояк с пожарными кранами

а -газовый или водопроводный стояк; б — два водопроводных стояка; в — канализационный стояк D = 50 мм и водопроводный стояк; г — канализационный стояк D=100 мм и водопроводный стояк; д — канализационный стояк D=50 мм и два водопроводных стояка; е — канализационный стояк D=100 мм и два водопроводных стояка

Согласно СНиП III-28-75, принимается следующая высота установки санитарно-технической арматуры, мм:

Счетчики воды (от уровня чистого пола) — 300—1000
Водоразборные краны и смесители (от горизонтальной осн до борта):
раковины — 250
мойки — 200
Туалетные краны умывальников (от борта) — 200
Водоразборные краны в банях (от оси до пола) — 800
Смывные краны у унитазов (от осн до пола) — 800
Смесители (от оси до пола):
общие для ванн и умывальников — 1100
для ванн и душевых поддонов — 800
Душевые сетки (от низа сетки до пола) — 2100—2250
Смесительная арматура душей (от пола) — 1200
Пожарные краны (от пола) — 1350

Примечание. По высоте установки допускаются отклонения не более 20 мм.

В табл. 188 приведена высота установки санитарных приборов.
Минимальные расстояния между газопроводами и инженерными коммуникациями, расположенными внутри помещений, следует принимать по табл. 189.

Таблица 188. ВЫСОТА УСТАНОВКИ САНИТАРНЫХ ПРИБОРОВ

Рис. 151. Монтажные положения канализационных, водопроводных и газовых стояков при скрытой прокладке

Высотаот пола, м
в жилых, общественных и производственных зданияхв школах





в детских яслях и садах
Приборы
0,80,70,6
Раковины и мойки (до верха борта)0. 850,850,85
Высоко располагаемые смывные  бачки к
1,81.81.8
Клозетные чугунные чашн, утопленные в
0,30,3
Настенные писсуары  (до борта)0,650,450,45
0,4
0,40,40,33
0,60,65
Питьевые фонтанчики (до борта)0,90,75
Полотенцесушители:0,6
—.
до верха (не более)1,7
Смывные трубы   к   лотковым   писсуарам1.51,5


Примечания:
1. В детских садах и яслях, в помещениях для детей младшего возраста расстояние от пола до борта умывальника принимается 0,5 м.
2. Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45° вниз.
3. Допускаемое отклонение по высоте для отдельно стоящих приборов— 20 мм, а при групповой установке однотипных приборов — 5 мм.

Таблица 189. РАССТОЯНИЯ МЕЖДУ ЭЛЕКТРООБОРУДОВАНИЕМ, ГАЗОПРОВОДАМИ И ИНЖЕНЕРНЫМИ КОММУНИКАЦИЯМИ

Электрооборудование, коммуникацииМинимальное расстояние от газопровода в свету, мм
при параллельной прокладкепри пересечении
Электрооборудование
Открытая электропроводка изолированных проводов или электрокабель

Скрытая   электропроводка или проложенная в трубе Токонесущие части открытых (голых)  проводов напряжением до 1000 В

Распределительные и  коммутационные электрощиты или шкафы

250

5   (от  края  заделанной борозды или трубы) 1000

ЗОО

100

10 1000

Не допускается

Инженерные коммуникации
Водопровод, канализация и другие трубопроводыПринимается по месту, при этом должна обеспечиваться возможность монтажа, безопасной эксплуатации и ремонта газопроводов и трубопроводов


Расстояние от поверхностей в тепловых пунктах




наверх














Газовое

оборудование








Резервуары

и технологическое оборудование


 Котельное
оборудование








Проектирование

и строительство





Как установить газовый котел в квартире?

Если вы решили установить индивидуальное отопление в квартире, вам предстоит хождение по инстанциям. Вот последовательность действий, которые необходимо выполнить:
11 Октября 2022 г.

Проектирование и изготовление тепловых пунктов ИТП

Теплораспределительный или тепловой пункт — это комплекс оборудования и контрольно-измерительных приборов, предназначенный для распределения тепла, поступающего от внешней тепловой сети (котельных или ТЭЦ), между системам отопления, горячего водоснабжения или вентиляции промышленных и жилых объектов, коттеджей, офисов, гаражей или других строений с учетом установленных параметров.
15 Сентября 2022 г.

Какой котел выбрать? Конденсационный или конвекционный?

Решая проблему выбора между двумя типами котлов: конденсационным и конвекционным, — следует помнить, что у каждого из них есть свои плюсы и преимущества.
07 Июля 2022 г.

Автономное отопление дома. Современные отопительные системы

Автономное отопление становится все более популярнее и практичнее, причем размышления об отоплении и горячем водоснабжении актуальны не только в зимний период, когда, собственно, отопление и требуется, но и летом.
05 Сентября 2021 г.

Крышные котельные: плюсы и минусы.

В настоящее время, решая вопрос теплопункта, заказчики все чаще останавливают свой выбор на крышной котельной, мотивируя это их высокой эффективностью.
01 Апреля 2021 г.

Тепловые пункты

Устройство, принцип работы, оборудование и виды тепловых пунктов для обеспечения потребителей тепловой энергией
05 Февраля 2021 г.

ГОСТ 30735-2001 Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт. Общие технические условия

17 Августа 2016 г.

ГОСТ 27590-2005 Подогреватели кожухотрубные водо-водяные систем теплоснабжения. Общие технические условия

24 Июня 2016 г.

ГОСТ 31840-2012 Насосы погружные и агрегаты насосные. Требования безопасности

06 Июня 2016 г.

Поставка оборудования в Вольск

18 Октября 2022 г.

Поставка котельной с дымовой трубой

11 Октября 2022 г.

Отгрузка ГРПШ в Базарный Карабулак

09 Сентября 2022 г.




Главная / Продукция по брендам / ГОСТы и СНиПы / СП 41-101-95 Проектирование тепловых пунктов /

Версия для печати

Таблица 1. Минимальные расстояния в свету от трубопроводов до строительных конструкций и до смежных трубопроводов














Условный диаметр трубопроводов, мм

Расстояние от поверхности теплоизоляционной конструкции трубопроводов, мм, не менее

до стены

до перекрытия

до пола

до поверхности теплоизоляционной конструкции смежного трубопровода

по вертикали

по горизонтали

25—80

150

100

150

100

100

100—250

170

100

200

140

140

300—350

200

120

200

160

160

400

200

120

200

160

200

500-700

200

120

200

200

200

800

250

150

250

200

250

900

250

150

300

200

250

1000—1400

350

250

350

300

300

Примечание—При реконструкции тепловых пунктов с использованием существующих строительных конструкций допускается отступление от размеров, указанных в данной таблице, но с учетом требований п. 2.33.

Таблица 2. Минимальная ширина проходов













Наименование оборудования и строительных конструкций, между которыми предусматриваются проходы

Ширина проходов в свету, мм, не менее

Между насосами с электродвигателями напряжением до 1000 В

1,0

То же, 1000 В и более

1,2

Между насосами и стеной

1,0

Между насосами и распределительным щитом или щитом КИПиА

2,0

Между выступающими частями оборудования (водоподогревателей, грязевиков, элеваторов и др.) или выступающими частями оборудования и стеной

0,8

От пола или перекрытия до поверхности теплоизоляционных конструкций трубопроводов

0,7

Для обслуживания арматуры и компенсаторов (от стены до фланца арматуры или до компенсатора) при диаметре труб, мм:



до 500

0,6

от 600 до 900

0,7

При установке двух насосов с электродвигателями на одном фундаменте без прохода между ними, но с обеспечением вокруг сдвоенной установки проходов

1,0

Таблица 3. Минимальное расстояние в свету между трубопроводами и строительными конструкциями












Наименование

Расстояние в свету, мм, не менее

От выступающих частей арматуры или оборудования (с учетом теплоизоляционной конструкции) до стены

200

От выступающих частей насосов с электродвигателями напряжением до 1000 В с диаметром напорного патрубка не более 100 мм (при установке у стены без прохода) до стены

300

Между выступающими частями насосов и электродвигателей при установке двух насосов с электродвигателями на одном фундаменте у стены без прохода

300

От фланца задвижки на ответвлении до поверхности теплоизоляционной конструкции основных труб

100

От выдвинутого шпинделя задвижки (или штурвала) до стены или перекрытия при Dy £ 400 мм

100

То же, при Dy ³500 мм

200

От пола до низа теплоизоляционной конструкции арматуры

100

От стены или от фланца задвижки до штуцеров для выпуска воды или воздуха

100

От пола или перекрытия до поверхности теплоизоляционной конструкции труб ответвлений

300
