Размеры металлических дверей: что важно знать

Металлическое изделие

Стандарт является преимуществом, если речь заходит о размерах. Выражение «размеры  дверей в рамках стандарта» означает, что при выборе вам не придется задавать себе вопросы о том как навесить другие петли или выбить больший проем (или как сузить его).

Когда речь идет о входной двери, согласитесь, лучше поэкспериментировать с материалами полотна двери, фактурой, цветом, эксклюзивными элементами декоративной отделки или с применением ковки, но никак не с размером.

Чтобы не попасть в ситуацию необходимости доработки отделки стен, или положение, когда нужно делать заказ на нестандартные изделия, которые обычно дороже, нужно обязательно определиться с размерами полотна (см. Размер входных дверей). Да, это именно та ситуация, когда размеры — имеют значение.

В противном случае монтаж из недорогого и быстрого способен превратиться в затяжную и малоприятную работу, особенно тогда, когда вы осуществляете установку самостоятельно (см. Установка металлических дверей своими руками: советы от практиков).

Содержание

• 1 Размеры изделий
• 2 Общие сведения
  • 2.1 Нормативные размеры
  • 2.2 ГОСТ6629-88

Размеры изделий

Нужно отметить, что понятие стандартного размера включает сразу две величины: размеры полотна и размеры проема.

Стандартные размеры дверей и проемов накладных:

Таблица 1

Стандартные размеры — металлические двери утопленные и проемы:

Таблица 2

К сожалению, размерность проемов, а значит и размер самих изделий, на практике вовсе не всегда имеет четкое совпадение с ГОСТами (см. Гост — двери металлические). Нужно обратить внимание, что импортные типоразмеры дверей имеют полное несоответствие с российскими стандартами.

Общие сведения

Итак:

• Большая часть проемов на сегодняшний день в новостройках (П44 М, П44, П3 М) имеют размеры в пределах 740–760 миллиметров в ширину на 1.950–1.980 миллиметров в высоту. Толщина различная.
• В домах кирпичных серий обычно бывают в пределах 880–920 миллиметров на 2.050–2.100 миллиметров.
• В домах старого типа, для дверей одностворчатых, размеры проемов могут колебаться от 830 до 960 миллиметров в ширину и от 2.040 до 2.600 миллиметров в высоту.
• В девятиэтажных домах семидесятых годов довольно часто бывают проемы размером 1.280 на 2.550 миллиметров.

В общем, фактом является констатация того обстоятельства, что проемы в домах из стандартных серий имеют большее разнообразие типов (расширяемые, с отсутствием ниш у входа, на сужение) и габаритных размеров. Поэтому габариты двери могут варьироваться даже в рамках стояка или подъезда одного дома.

Нормативные размеры

Согласно пункту 6.9. СниП 210197 входная дверь уличная— эвакуационный выход. А в соответствии с пунктом 6. 16. высота эвакуационного выхода в свету не может быть менее 1.9 метров, ширина должна составлять не меньше:

• чем 1.2 метра — если речь идет о помещениях Ф.1.1. класса, когда общее число подлежащих эвакуации больше пятнадцати человек; если речь идет о помещениях и зданиях прочих классов пожарной функциональной опасности, за исключением Ф.1.3. класса, то общее число подлежащих эвакуации больше шестидесяти человек.
• чем 0.8 метра во всех прочих случаях.

Габариты изделий наружных на лестничных клетках и двери в вестибюли должны иметь ширину не менее чем расчетная, или соответствовать лестничному маршу, который установлен в 6.29. В любой ситуации ширина выхода для эвакуации обязана быть такого размера, чтобы учитывая геометрию пути, через дверь или проем можно было, не встречая препятствий пронести носилки с находящимися на них людьми.

В широком смысле габариты металлической двери определяют соответствующие ГОСТЫ, но их нормы не имеют распространения на двери особого назначения и изделия уникальных объектов. Необходимые размеры находятся в зависимости от проема, куда они будут устанавливаться. Поэтому ниже приводятся справочные таблицы типовой размерности проемов дверей.

ГОСТ6629-88

«Двери внутренние для общественных и жилых зданий»

Основные габариты:

Стандартные габариты Таблица 3

Примечание: в скобках даны цифры для дверных конструкций с качающимися полотнами.

 Габариты проемов внутренних перегородках и стенах:

Таблица 4

Размеры металлических дверей: расчет параметров, стандартные габариты

На защищенность нашего дома влияет много самых разных факторов. От покушения злоумышленников нас защищают металлические двери. Чтобы выбрать изделие и не прогадать с приобретением, необходимо заранее познакомиться с существующими размерами такой конструкции. Правильный выбор величины двери с подходящей коробкой сделает ее более функциональной и надежной.

Разновидности

Размеры металлических дверей отличаются от остальных своей большой шириной. Стандартные значения используются в самых разных вариантах стальных дверей. Сегодня двери изготавливаются из нескольких основных материалов:

• древесины;
• МДФ;
• стали.

Размеры китайских изделий имеют некоторые различия с отечественными конструкциями. Это связано с отличиями стандартов Китая и России. Однако материал полотен остается одинаковым. Двери нужно выбирать с учетом всех нюансов. Особенно необходимо обращать внимание на конструкцию изделия.

Таблица расчета в соответствии с величиной проема

Одностворчатая перегородка

Стандартная конструкция, имеющая одно полотно, закрепленное в раме. Ширина такой двери не должна превышать 110 см. Чтобы изделие выглядело более красивым, делают оригинальный дизайн и меняют размерные параметры проема, конечно, не выходя за рамки стандарта.

Двустворчатая

Такая дверь обычно устанавливается в частном коттедже. Высота изделия делается типовой. Величина проема, особенно его ширина, увеличивается примерно в два раза. Смотрится очень красиво, но для этого необходимо наличие свободной площади. Альтернативой могут стать полуторные системы. Ширина полотна может быть разной. Одна сторона остается совершенно неподвижной, она играет роль красивой вставки.

Двустворчатая перегородка со стандартной величиной дверных полотен

Перекрытие с фрамугой

Изменяется высота дверной коробки. Причем в таких металлических дверях габариты полотен остаются стандартными. Крепление верхней части изделия выполняется в виде отдельной декоративной детали.

Выбор входной двери

Величина проема для входного металлического полотна имеет несколько стандартов. Поэтому выбор такой перегородки делается индивидуально под каждый проем.

Для старинных домов, построенных в двадцатом веке, подобрать двери, которые в точности подойдут для имеющихся проемов, довольно просто. Современные многоэтажные дома и личные коттеджи строят с использованием различных технологических подходов.

Правильно определить величину такой входной перегородки вместе с коробкой бывает очень сложно. На первое место в этом случае ставится расположение устанавливаемой системы.

Придерживаться типовых габаритов в таких условиях становится просто невозможно. Монтаж входной модели в частный коттедж производится намного легче. Появляется возможность изменить величину проема двери, отчего не пострадают другие этажи.

Давление на стены в высотных домах намного больше. Нарушать монолитность строения очень опасно. Это может привести к разрушению всего дома.

Закладка лишней части проема кирпичом

Стандартные размеры

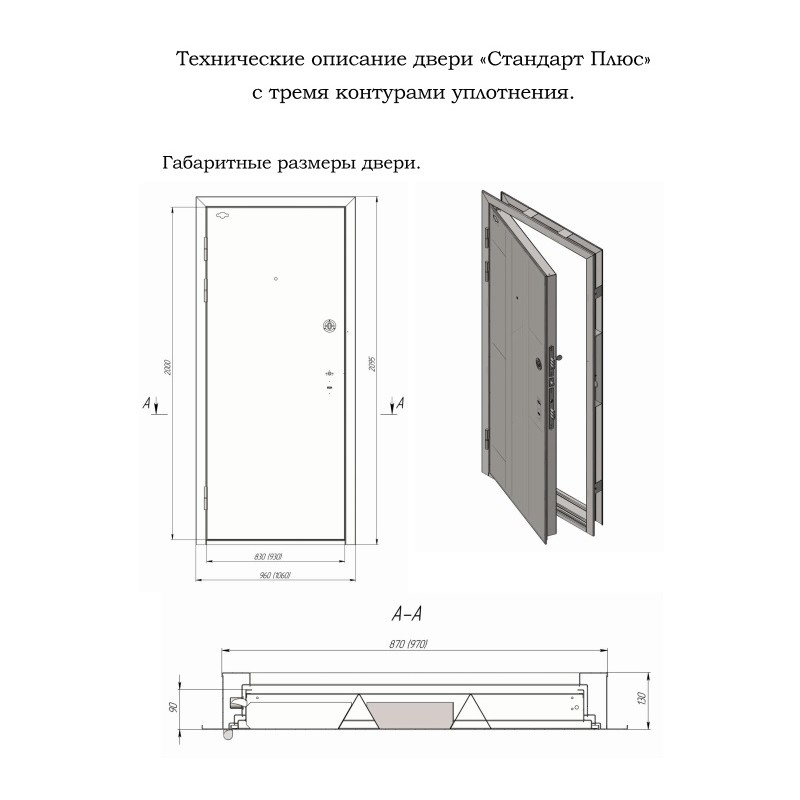

Размеры металлических дверей разработаны на основе установленных стандартов:

1. Высота. Проем должен быть 2070–2370 мм в высоту. Точное значение этого параметра зависит от имеющегося уровня потолка, а также размера полотна.
2. Ширина. Для нормальной входной двери ширина проема делается более 910 мм. В одностворчатых конструкциях стандартным параметром считается ширина в 1010 мм. Полуторные изделия могут иметь проем шириной 1310–1550 мм. В двупольных конструкциях ширина может колебаться в пределах 1910–1950 мм.
3. Толщина. Строго регламента этого параметра не существует, но обычно она превышает 20 мм. Размер зависит от вида самого изделия. Однако дверь должна быть такой, чтобы надежно защищать хозяев дома. В металлических конструкциях очень важно подобрать максимально прочный лист металла.

Таблица стандартов

Нестандартные модели

Сегодня дома строятся с учетом инновационных дизайнерских решений. Стандартизированные размеры для дверных конструкций уже не подходят. Размерные параметры металлического полотна могут иметь совершенно разные значения.

Чтобы не происходило нарушение норм проектирования, габариты проемов сравниваются со стандартными значениями. Однако строители не придерживаются конкретных цифр. Оформление дома происходит с использованием оригинальных конструкций. Габариты входных систем определяются прямо на месте.

Ширина входного полотна может находиться в диапазоне 900–2000 мм, а высота – 2000–2400 мм. Изменения величины зачастую присущи только для домов, где проем намного больше стандартных значений.

Выбираем полотно вместе с коробом

Железный короб должен легко входить в дверной проем. Очень важно, чтобы оставались небольшие зазоры. Они позволят выставить конструкцию строго вертикально и горизонтально по уровню.

Чтобы не было ошибки, замеры должны проводиться в хорошо очищенном проеме. Идеальным вариантом считается покупка совместно с коробом. Если коробку покупать отдельно, можно под нее подобрать соответствующее дверное полотно.

Чтобы движение было свободным, между полотном и коробом должен оставаться небольшой зазор. Его размер обычно не превышает 2 мм. При выборе, следует обязательно учесть уровень порога. Он устанавливается при входе в помещение.

Перед покупкой двери необходимо тщательно измерить проем

Подбираем подходящую модель

Нужно учитывать параметры стен, так как иногда они не соответствуют габаритам дверной коробки. Для установки полотна величина проема корректируется с помощью откосов, регулируется положение наличников. Это позволяет обеспечить высокий уровень изоляции тепла и шума, избежать образования сквозняков.

Если параметры проема не будут соответствовать величине входной двери, створка может открываться не полностью. Открытию полотна будет мешать выступающий торец.

Некоторые нюансы

При выборе входной двери совместно с коробкой нужно, чтобы ее габариты были меньше проема. Правильно подобрать модель можно, если взять ширину полотна, а затем увеличить этот размер на 70 мм.

Отечественные производители выпускают полотно шириной 60 см и более. Может достигать и 90 см. В большинстве случаев устанавливается полотно, ширина которого равна 80 см. Значение ширины проема составляет 87 см, а высота равняется 210 см.

Нестандартные габариты

Некоторые дома строятся по зарубежным проектам. Величина проемов в таких домах отличается от стандартных. При несоблюдении строительных правил возможно также несовпадение габаритов коробки с входным полотном. Чтобы исправить ошибки, проводится коррекция размеров проема или изготавливается новое изделие.

При заказе новой перегородки можно сделать модель прочнее и более  пожароустойчивой. Величина полотна и коробки подбирается с учетом всех нюансов проема. Если сделать правильные замеры, можно обеспечить полную функциональность изделия и его долговечность.

Советы о том, как правильно произвести замер проема для будущей двери, смотрите в этом видеоролике.

Проголосовали более 237 раз, средняя оценка 4.2

Коммерческие полые металлические двери | www.doorclosersusa.com

Коммерческие стальные двери

Дверные доводчики США является ведущим производителем полых металлических стальных дверных систем. Наши полые металлические двери Patriot обеспечивают коммерческим зданиям по всей стране безопасность и безопасность, в которых они нуждаются в современном требовательном мире. Полые металлические двери чаще всего используются в качестве дверей заднего выхода, защитных дверей, дверей складов и других коммерческих зданий. Независимо от ваших требований к двери, полая металлическая стальная дверь всегда является лучшим экономичным выбором с точки зрения безопасности и долговечности.

Коммерческие полые металлические двери

Полые металлические двери представляют собой разновидность коммерческих стальных дверей. Конструкция двери обычно изготавливается из сверхпрочных стальных листов 18 калибра, предназначенных для промышленного использования и интенсивного движения. Другие легкие полые металлические двери изготавливаются из более тонких стальных листов 20 калибра, в то время как полые металлические двери для тяжелых условий эксплуатации изготавливаются из более толстых стальных листов 16 калибра. Типичная толщина коммерческой полой металлической двери составляет 1-3/4 дюйма. Наиболее распространенное заблуждение состоит в том, что полые металлические двери не изолированы и представляют собой не что иное, как металлическую оболочку двери. Это крайне далеко от истины. стальные листы, которые составляют внешнюю оболочку полой металлической двери, представляют собой изолированный сердечник. Наиболее распространенным типом сердечника является полистирольный сердечник. В то время как другие типы сердечника включают сотовые, полиуретановые или стальные усиленные сердечники. Каждый сердечник обеспечивает различные преимущества и используются в особых случаях.Стальные листы полых металлических дверей более высокого качества оцинкованы методом горячего погружения.Эти полые металлические двери известны как оцинкованные или оцинкованные полые металлические двери.Надлежащие стандарты для полых металлических дверей с цинковым покрытием – ASTM A 924/A 924M и ASTM A 653/A 653M, установленные Институтом стальных дверей. Оцинкованные полые металлические двери пользуются спросом, поскольку процесс горячего цинкования, которому подвергаются стальные листы, создает совершенно новый слой цинково-железного сплава. Преимущества оцинкованного покрытия позволяют краске прилипать к поверхности металлической двери без какой-либо предварительной обработки краской. Кроме того, покрытие является плотным, что делает стальную дверь более устойчивой к истиранию, например, вмятинам или вмятинам. Наконец, оцинкованное покрытие облегчает сварку стальной двери, облегчая приваривание арматуры или аксессуаров, требующих сварки стальной двери.

Мы предлагаем только полые металлические коммерческие двери, которые соответствуют рекомендациям Института стальных дверей, а также Национальной ассоциации производителей архитектурного металла. Наши полые металлические двери производятся в США. Мы предлагаем противопожарные этикетки WHI Warnock Hersey Intertek на наших дверях.

Типы полых металлических дверей

Полые металлические двери заподлицо
Полые металлические двери бывают различных конструкций из листовой стали. Наиболее распространенной полой металлической дверью является глухая конструкция. Полая металлическая дверь заподлицо — это просто полая металлическая дверь с гладкой поверхностью. На дверной поверхности нет ни филенчатых рисунков, ни рельефных линий. Полые металлические двери заподлицо считаются «классическим» видом полых металлических дверей. Их можно найти на противопожарных дверях во всех коммерческих зданиях.

Полые металлические двери с жалюзи
Некоторые полые металлические двери используются в электрических или диспетчерских. Эти помещения часто очень теплые, так как в них находится электрооборудование. В результате на этих полых металлических дверях установлены жалюзийные форточки. Эти дверные жалюзи обеспечивают вентиляцию помещения. Полые металлические двери с жалюзи очень распространены в подсобных помещениях или кладовых коммерческих зданий любого типа.

Полые металлические двери Vision Lite
Другой очень распространенной конструкцией полых металлических дверей является полая металлическая дверь Vision lite. На этих полых металлических дверях установлено стеклянное окно, известное как Vision Lite. Окно Vision lite предоставляет ряд функций. Наиболее очевидным из них является то, что это улучшает зрение или видимость для человека, открывающего дверь. Человек может видеть, что находится по ту сторону двери. Еще одним преимуществом является то, что Vision lite может помочь обеспечить естественное освещение в любой комнате или помещении. Полые металлические двери Vision lite очень популярны в дверях лестничных клеток, дверях классных комнат, офисных дверях и других помещениях, где необходима видимость.

Полые металлические двери с панелями
Другие конструкции полых металлических дверей включают 2-, 4- и 6-секционные полые металлические двери. Эти полые металлические двери украшены элегантными рельефными панелями на поверхности двери. По своей природе элегантный внешний вид полых металлических дверей с панелями часто продается для дверей отелей, дверей мотелей или даже некоторых жилых дверей. Полые металлические двери с панелями сочетают в себе лучшее из обоих миров; элегантный внешний вид в сочетании с надежностью и надежностью коммерческого класса по сравнению с деревянной дверью.

Типы сердечников полых металлических дверей

Когда дело доходит до типов сердечников любой коммерческой полой металлической двери, всегда лучше сначала понять, что означают значения R или U. Проще говоря, значение R — это измерение сопротивления сердцевины двери тепловому потоку. Другими словами, чем выше значение R, тем лучше сердцевина двери изолирует коммерческое здание и повышает его энергоэффективность. Значение U является мерой того, сколько тепла теряется или поступает от сердцевины двери. Более низкое значение U будет означать, что дверь хорошо изолирована. Еще одним важным параметром, который необходимо понять, является рейтинг STC или рейтинг класса передачи звука. Как вы можете догадаться, рейтинг STC полностью посвящен звуку. По сути, это стандартизированный способ измерения в среднем того, сколько звука останавливается сердцевиной двери. Чем выше рейтинг STC, тем более «тихая» дверь в отношении проникновения внешнего шума. Теперь, когда мы это поняли, давайте рассмотрим различные типы полых металлических дверей.

Полые металлические двери с полистироловым сердечником
Большинство коммерческих полых металлических дверей имеют полистироловый сердечник. Полистироловый сердечник — это, по сути, тип пенопластового сердечника, который зажат между двумя стальными листами двери. Он несет в себе множество преимуществ. Во-первых, это улучшает структуру полой металлической двери, а также снижает ее вес. Он также очень хорошо сцепляется со стальными листами, обеспечивая стабильность размеров и структурную целостность. Полые металлические двери с дверями из полистирола часто используются как внутри, так и снаружи зданий, поскольку они имеют значения R и U, которые являются мерой изоляции. Типичные полые металлические двери с полистироловым сердечником имеют значение R примерно от 6,40 до 7,12 и диапазон значений U примерно от 0,13 до 0,16. Большинство полых металлических дверей с полистироловым сердечником имеют рейтинг STC около 25.

Полые металлические двери с сотовым наполнителем
Полые металлические двери с сотовым наполнителем не так популярны, как полые металлические двери с полистироловым наполнителем. Сотовый сердечник в основном состоит из шаблона картона, который похож на шаблон улья. Это сотовое ядро ​​зажато между двумя стальными листами двери. В отличие от наполнителя из пенополистирола, который полностью заполняет внутреннюю часть двери, структура с сотовым наполнителем имеет мертвое воздушное пространство между каждым сотом. Это делает эту дверь плохой изоляцией по сравнению с полой металлической дверью с полистироловым сердечником. Тем не менее, есть приложения, в которых можно использовать сотовые двери, например, комнаты или входы, где изоляция не требуется. Однако в большинстве случаев полые металлические двери с сотовым заполнителем часто используются в тех случаях, когда стоимость должна оставаться низкой. Типичные полые металлические двери с сотовым заполнителем имеют диапазон значений R от 2,40 до 2,9. 4, диапазон значений U от 0,31 до 0,34 и рейтинг STC 35.

Полые металлические двери с полиуретановым сердечником
Полые металлические двери с полиуретановым сердечником довольно редки и используются только в особых случаях, требующих чрезмерной изоляции. Полиуретановый сердечник предлагает лучшие значения R и U, чем полые металлические двери из полистирола. Типичные полые металлические двери из полиуретана — это наружные двери в экстремально холодную погоду.

Стальные полые металлические двери с усиленным сердечником
Стальные усиленные полые металлические двери в основном используются для дверных конструкций с чрезвычайно агрессивным движением. Двери состоят из стальных ребер, зажатых между двумя стальными листами двери. Это сверхмощное усиление делает полые металлические двери с усиленной стальной жесткостью наиболее физически прочными дверями по сравнению с их аналогами; двери из пенополистирола и сотового заполнителя. Стальные усиленные полые металлические двери часто используются в коммерческих зданиях, где требуется повышенная прочность двери, а звукоизоляция или шумоизоляция не требуются.

Полые металлические двери с повышенной температурой
Полые металлические двери с повышенной температурой или двери с минеральной сердцевиной используются в тех случаях, когда требуется снижение тепла. Дверь изготовлена ​​из специальной плиты из минерального волокна, которая зажата между двумя листами двери. Двери с повышением температуры очень полезны в коммерческих зданиях в случае пожара. В случае пожара полая металлическая дверь с повышением температуры не будет передавать столько тепла, как другие типы полых металлических дверей. Сердцевина плиты из минерального волокна обладает свойствами, помогающими снизить тепловыделение.

Датчики для полых металлических дверей

Датчики для дверей относятся к толщине стальных дверных листов, из которых состоит полая металлическая дверь. Поскольку полые стальные двери являются одними из самых универсальных типов дверей (могут использоваться в качестве проходных дверей, защитных дверей, дверей кладовых и т. д.), важно указать размер двери, чтобы подходящую дверь можно было использовать для данного применения. . Полые металлические двери варьируются от 14 до 20 калибра. Чем ниже калибр двери, тем толще лицевая сторона двери. Самый популярный и стандартный калибр полых металлических дверей — 18 калибр. Однако, если ваша дверь подверглась серьезному насилию или вам нужна дверь для более тяжелых условий эксплуатации, тогда будет использоваться калибр 14 или 16. Калибр 20 является самым тонким из всех толщин и не используется в коммерческих целях. Калибр 20 часто используется в жилых домах, однако даже в этом случае дверь 18 калибра предпочтительнее, поскольку двери 20 калибра часто очень легко вмятины из-за их тонкой металлической поверхности. Кроме того, металл 20 калибра очень трудно сваривать, если для вашего применения требуется какой-либо тип сварки. Стандартная полая металлическая дверная рама имеет размер 16. В приведенной ниже таблице показаны размеры дверей и толщина стальных рам для полых металлических дверей.

Оцинкованные и оцинкованные полые металлические двери

Оцинкованная сталь – это процесс покрытия стали цинком с обеих сторон посредством непрерывного процесса горячего погружения. Как только сталь покидает ванну для нанесения покрытия, расплавленная сталь с цинковым покрытием проходит процесс термической обработки, в ходе которого все покрытие превращается в цинково-железный сплав.
Оцинкованная сталь — это процесс покрытия стали цинком в процессе горячего погружения. Однако, в отличие от процесса гальванического отжига, оцинкованная сталь имеет гораздо более толстое цинковое покрытие, что вызывает проблемы с болезненной адгезией.
Оба процесса создают уровень цинка поверх основного металла, что делает их устойчивыми к коррозии. Тем не менее, оцинкованная сталь предпочтительнее для полых металлических дверей, поскольку более тонкое цинковое покрытие может принимать краску без какой-либо предварительной обработки. Другие преимущества оцинкованной стали по сравнению с оцинкованной сталью включают:

• Оцинкованное покрытие сваривается намного легче, чем оцинкованное покрытие
• Оцинкованное покрытие тверже, чем более толстое оцинкованное покрытие, что делает его более устойчивым к царапинам.
• Оцинкованное отожженное покрытие менее реакционноспособно, чем оцинкованное покрытие, поэтому его покрытие не должно быть таким толстым, чтобы обеспечить такую ​​же степень защиты от ржавчины.

Оцинкованные полые металлические двери предварительно окрашиваются специальной грунтовкой, предотвращающей ржавчину. Оцинкованные полые металлические двери часто используются для наружных дверей или в местах у воды, где она более влажная и влажная. Само гальваническое покрытие может быть указано для полых металлических дверей как A40 или A60. A40 — минимальное рекомендуемое покрытие из гаваннеала. A60 является рекомендуемым промышленным стандартом гальванического покрытия. Не рекомендуется превышать уровень гальванического покрытия А60, так как это начнет снижать адгезию краски.

Компоненты полой металлической двери

Коммерческая полая металлическая дверь может быть изготовлена ​​по индивидуальному заказу практически для любого дверного применения. На приведенном ниже рисунке показаны основные компоненты, из которых состоит стандартная полая металлическая дверь.

Полая металлическая дверь Лицевая сторона: Внешняя поверхность полой металлической двери. Лицевая сторона изготовлена ​​из стали и загрунтована для предотвращения ржавчины.

Полая металлическая стальная дверная рама: Каркас изготовлен из стали 16 калибра. В зависимости от применения двери полая металлическая дверь может иметь раму из гипсокартона, каменную/внешнюю раму или сварную раму.

Полая металлическая дверная рама Головка: Верхняя часть полой металлической дверной рамы. Стандартные головки полых металлических дверных рам имеют размер 2 дюйма, а головки специальных рам — 4 дюйма.

Полая металлическая дверная рама Петля Косяк: Часть полой металлической дверной рамы, подготовленная для установки петель.

Полая металлическая дверная рама Ответная планка: Часть полой металлической дверной коробки, подготовленная для ответной планки цилиндрического замка.

Полая металлическая дверь Изолированный сердечник: Внутренняя часть полой металлической двери. Это пространство между двумя внешними стальными листами, из которых состоит полая металлическая дверь. Полые металлические дверные сердечники часто изготавливаются из полистирола, сот или даже полиуретана, в зависимости от вашего применения.

Vision Glass Lite: По сути, это стеклянное окно, устанавливаемое на полую металлическую дверь. Облегченное обзорное стекло обеспечивает видимость для пешеходов, входящих или выходящих из двери, а также обеспечивает естественное освещение помещения.

Ригель: Это замок с ключом или поворотной ручкой и прочным ригелем. При запирании ригель замка входит в дверную раму, обеспечивая дополнительную безопасность.

Цилиндрический замок: Это дверной замок рычажного типа, наиболее часто используемый в полых металлических дверях. Они поставляются с различными функциями блокировки в зависимости от вашего приложения. Обычный задний выступ замка для полых металлических дверей составляет 2–3/4 дюйма. Подготовка двери для цилиндрического замка известна как «подготовка замка 161».0021
Запорная пластина: Это пластина, прикрепленная к дверной раме. Защелка цилиндрического замка ударяется об эту пластину, когда он закрывается, чтобы надавить на нее. Когда полая металлическая дверь находится в полностью закрытом положении, отверстие в запорной пластине позволяет защелке замка выскользнуть внутрь запорной пластины, защищая дверь и запирая ее.

Петля на шарикоподшипнике: Это поворотный механизм полой металлической двери. В зависимости от высоты вашей полой металлической двери у вас будет 4 петли для дверей высотой 8 футов 0 дюймов или 3 петли для дверей высотой 6 футов 8 дюймов и 7 футов 0 дюймов. Если дверь является наружной и петли открываются снаружи здания, петли должны быть несъемного штифтового типа (NRP), чтобы надежно зафиксировать дверь.Если используются съемные штифтовые петли, петли и дверь можно снять снаружи.

Дверной очиститель: Это уплотнитель, используемый в нижней части полой металлической двери. Он обеспечивает герметичный барьер от мусора, ветра, насекомых и даже мелких грызунов.

Дверной порог: Это нижняя штампованная стальная пластина, устанавливаемая на землю между дверной рамой. Когда дверь закрыта, нижняя планка плотно прилегает к порогу двери. Это должно использоваться на каждой наружной полой металлической двери.

Типы замков для полых металлических дверей

Замок – это механизм, фиксирующий полую металлическую дверь в закрытом положении с дверной коробкой. Существует множество пользовательских замков, которые можно использовать. Ниже представлена ​​таблица самых популярных типов замков.

Цилиндрический замок: Цилиндрический замок представляет собой запирающий механизм, для которого необходимо просверлить в двери два отверстия, известные как краевое и торцевое. Торцевое отверстие представляет собой большое отверстие, просверленное в лицевой части двери. Здесь будет установлен замок через дверь с рычагом или ручкой с каждой стороны двери. Краевое отверстие — это меньшее отверстие, просверленное в краю двери, куда будет устанавливаться защелка цилиндрического замка. Подготовка торцевого и кромочного отверстий обычно называется подготовкой замка «161». Цилиндрические замки в полых металлических дверях имеют множество преимуществ. Во-первых, время установки цилиндрических замков очень мало по сравнению с врезными замками. Это также позволяет легко заменить цилиндрические замки, если вам когда-либо понадобится. Еще одним преимуществом является то, что существует множество типов цилиндрических замков на выбор. Например, высококачественные цилиндрические замки коммерческого класса часто имеют встроенный механизм сцепления внутри корпуса замка, который помогает предотвратить поломку рычага в случае нарушения безопасности или злоупотребления. Еще одним преимуществом цилиндрических замков является то, что они относительно недорогие по сравнению с врезными замками или выходными устройствами.

Врезной замок: Врезной замок представляет собой запорный механизм, для которого в двери необходимо вырезать карман. Врезные замки очень надежны, однако для их установки обычно требуется намного больше времени. Большинство врезных замков различаются по подготовке лицевой стороны. Полые металлические двери часто изготавливаются на заводе с врезным вырезом, но не подготавливаются к торцевому вырезу, так как очень много врезных замков различаются. Это требует от установщика специальной подготовки двери для установки врезного замка. Врезные замки намного дороже цилиндрических замков, однако более надежны. Кроме того, если впоследствии вам потребуется заменить существующий врезной замок, вам в значительной степени придется использовать точно такую ​​же модель врезного замка, иначе вам может потребоваться модифицировать дверь. Одним из преимуществ врезных замков является то, что они обеспечивают большую безопасность, чем цилиндрический замок.

Комбинация цилиндрического замка и засова: Засов — это запорный механизм, для которого необходимо просверлить два отверстия в двери; тот же процесс, что и цилиндрический замок. В отличие от цилиндрического замка, замок с засовом не подпружинен и не скошен. Защитный ригель также длиннее цилиндрической защелки замка и может входить дальше в дверную раму. Замок с засовом обычно располагается над цилиндрическим замком. Полая металлическая дверь с цилиндрическим замком и ригелем обеспечивает наилучшую безопасность по более низкой цене, чем врезной замок.

Выходное устройство: Выходное устройство представляет собой блокирующее устройство с нажимной накладкой, установленное на лицевой стороне защищенной двери (используется на дверях с левым или правым обратным ходом). Выходные устройства часто используются из-за требований пожарной безопасности. Выходные устройства бывают трех типов: накладные, накладные вертикальные и скрытые. Ободные выходные устройства являются наиболее популярными.

Общие размеры полых металлических дверей

Полые металлические двери бывают разных размеров. Наиболее распространенные ширины дверей показаны в таблице ниже. Эти размеры дверей включают 2 фута-0 дюймов (24 дюйма), 2 фута-4 дюйма (28 дюймов), 2 фута-6 дюймов (30 дюймов), 2 фута-8 дюймов (32 дюйма), 2 фута-10 дюймов ( 34 дюйма, 3 фута – 0 дюймов (36 дюймов), 3 фута – 4 дюйма (40 дюймов), 3 фута – 6 дюймов (42 дюйма), 3 фута – 8 дюймов (44 дюйма) и 4 фута – 0 дюймов. (48 дюймов). Обычная высота полых металлических дверей составляет 6 футов — 8 дюймов (80 дюймов), 7 футов — 0 дюймов (84 дюйма) и 8 футов — 0 дюймов. Все размеры полых металлических дверей (как ширина, так и высота) считаются номинальной высотой и ширина. Точная ширина полой металлической двери на самом деле примерно на 1/4 дюйма меньше номинальной ширины. Например, фактическая ширина полой металлической двери шириной 3 фута-0 дюймов (36 дюймов) составляет приблизительно 35-3/4 дюйма. Точно так же фактическая высота двери примерно на 7/8 дюйма меньше номинальной высоты. Например, фактическая высота полой металлической двери высотой 6 футов-8 дюймов (80 дюймов) составляет примерно 67-1/8 дюйма. Теперь вы можете спросить, почему такой размер? внутри стальной дверной рамы.За вычетом высоты и ширины или поднутрения полая металлическая дверь может поместиться в дверной раме.

Фактическая ширина полой металлической двери = Номинальная ширина двери — 1/4 дюйма
Фактическая высота полой металлической двери = Номинальная высота двери — 7/8 дюйма 0 А Противопожарная полая металлическая дверь представляет собой промышленную стальную дверь, предназначенную для предотвращения воспламенения или распространения огня в течение определенного периода времени. Противопожарные двери доступны в пяти различных типах номиналов: 20 минут (1/3 часа), 45 минут (3/4 часа), 60 минут (1 час), 9 минут.0 минут (1-1/2 часа) и 180 минут (3 часа). В зависимости от вашего штата или юрисдикции вам может потребоваться огнестойкая дверь на срок до 3 часов. Если полая металлическая дверь имеет класс огнестойкости, она будет иметь маркировку, как показано на рисунке ниже. Этикетка будет располагаться на стороне петли или пятки полой металлической двери и будет указывать строительным инспекторам, что дверь была одобрена для противопожарной защиты в течение определенного периода времени, указанного на этикетке противопожарной защиты. Так как же дверь становится огнестойкой? Классы огнестойкости определяются испытательным агентством в соответствии с требованиями, установленными Международными строительными нормами, Международными нормами пожарной безопасности и Национальным агентством противопожарной защиты (NFPA 80). В зависимости от расположения стены или здания применение также будет играть роль в требуемой огнестойкости.

Требования противопожарных норм

В архитектурном чертеже или чертеже будут перечислены требуемые противопожарные двери в списке дверей. Различные требования к противопожарным дверям зависят от типа противопожарной стены, на которой устанавливается дверь. В настоящее время сталь является единственным экономичным дверным материалом, который может быть огнестойким до 3 часов. Существуют и другие специальные дверные материалы, которые были огнестойкими, однако они чрезвычайно дороги и не являются отраслевой нормой.
— 3-часовой рейтинг обычно используется для 4-часового рейтинга стены. Этот тип проема находится в стене, которая разделяет здания или разделяет отдельное здание на обозначенные противопожарные зоны.
— Рейтинг 1-1/2 часа обычно используется для 2-часового рейтинга стены. Этот тип проема используется в ограждениях вертикальных коммуникаций или выхода через здания, таких как лестничные клетки и шахты лифтов. Этот тип проема также используется в стене, где существует вероятность сильного пожара снаружи здания.
-Оценка за 1 час обычно используется для рейтинга стен за 1 час. Этот тип двери и рамы разделяет помещения в здании.
— Рейтинг 3/4 часа обычно используется для рейтинга стены 1 час. Этот тип двери и коробки используется там, где есть проемы в коридорах или комнатных перегородках.

Полые металлические двери должны соответствовать требованиям, установленным Международным строительным и Международным противопожарным кодексом, а также NFPA 80. Степень огнестойкости может варьироваться от 20 минут до 3 часов в зависимости от стены здания. Двери с повышением температуры помогают замедлить передачу тепла через дверь. Обычно они используются на лестничных клетках, чтобы люди могли безопасно проходить по этажам с активным огнем. Помните, что если стена огнестойкая, то дверь и рама тоже должны быть огнестойкими.

Замена противопожарной полой металлической двери

Если вы заменяете существующую полую металлическую дверь, вы можете проверить, является ли она противопожарной дверью, распахнув дверь. Рядом с верхней петлей на двери будет метка огня.

Требования Закона об американцах-инвалидах (ADA)

Закон об американцах-инвалидах или A.D.A. представляют собой набор стандартов и проектных требований, созданных для обеспечения доступа в здания людей с ограниченными возможностями. Согласно требованиям ADA, в новостройках должно быть доступно не менее 60% общественных входов. Общественные входы описываются как все входы, кроме входов с ограниченным доступом или служебных входов. Если входы ограничены, по крайней мере один должен соответствовать требованиям в дополнение к общественным входам, которые должны быть доступны. Соответствие требованиям ADA требуется для дверей, обеспечивающих проход по доступным маршрутам. Каждая доступная комната, пространство и вход должны иметь как минимум одну доступную дверь. Чтобы полая металлическая дверь соответствовала требованиям ADA, дверная система должна соответствовать следующим требованиям.

Скорость закрывания: Полая металлическая дверь должна быть оборудована доводчиком. Доводчику требуется не менее 5 секунд, чтобы закрыть дверь из положения полностью открытой двери на 90 градусов до 12 градусов. Если на двери используются пружинные петли вместо дверного доводчика, для закрывания двери из открытого положения на 70 градусов до закрытого на 0 градусов требуется не менее 1,5 секунд.

Сила открывания: Полая металлическая дверь должна иметь максимальное усилие открывания 5 фунтов, чтобы открыть дверь. Сюда не входят наружные распашные и противопожарные двери.

Vision Glass Lite: Если Vision lite устанавливается на полую металлическую дверь, доступная высота обзора должна составлять не более 43 дюймов, если только стекло не предназначено для просмотра.

Гладкая поверхность (отбойная пластина): Полая металлическая дверь должна иметь отбойную пластину со стороны, с которой нажимают, высотой не менее 10 дюймов.

Порог: Полая металлическая дверь должна иметь порог не выше 1/2 дюйма и скошенный, если выше 1/4 дюйма.

Свободное пространство для маневрирования: Требуемое свободное пространство для маневрирования полой металлической двери обеспечивает пространство для открывания полой металлической двери и прохода через нее с использованием инвалидной коляски или другого средства передвижения. Необходимый дверной просвет обеспечивает беспрепятственное пространство для маневрирования через дверные проемы. Пространства для маневрирования должны быть свободны от каких-либо выступов на всю высоту не менее 80 дюймов и изменений пола (кроме порогов). дверь открыта 90 градусов. Запрещается выступать в световую ширину менее 34 дюймов. Другими словами, размер полой металлической двери должен быть не менее 3 футов-0 дюймов (36 дюймов). дверь находится на расстоянии не менее 80 дюймов или 78 дюймов от двери ближе к полу. Другими словами, размер полой металлической двери должен быть не менее 6 футов-8 дюймов (80 дюймов).

Коммерческая полая металлическая дверь представляет собой дверь толщиной 1-3/4 дюйма, состоящую из двух стальных листов и внутреннего сердечника определенного типа. Полые металлические двери размером 6 футов-8 дюймов (80 дюймов) или 7 футов-0 дюймов (84 дюйма) подготовлены для установки 3 дверных петель на шарикоподшипниках размером 4,5 x 4,5 дюйма. Полые металлические двери размером 8 футов на 0 дюймов (96 дюймов в высоту подготовлены для 4 шаровых петель 4,5 x 4,5 дюймов каждая. Каждое место для подготовки петли усилено пластиной усиления петли более толстого калибра, чтобы гарантировать прочность точек петли. Полые металлические двери: подготовка глухого замка, подготовка цилиндрического замка 161, подготовка врезной кромки 86 и подготовка устройства экстренного выхода RPD

Подготовка заготовки: Подготовка глухой металлической двери без подготовки замка Полые металлические двери можно заказать таким образом, если нет необходимости в замке.Например, для полой металлической двери с нажимно-вытяжной пластиной не потребуется подготовка замка, поэтому подойдет глухая подготовка.

161: Цилиндрический замок 161 на сегодняшний день является самым популярным типом полых металлических дверных замков. Заготовка предназначена для стандартного коммерческого цилиндрического замка размером 2-3/4 дюйма. Также доступна заготовка для ригеля, такая же заготовка, но расположенная над отверстием цилиндрического замка.

86: полые металлические двери, которые будут использовать врезной замок

RPD: Обод антипаники RPD предназначен для полых металлических дверей, которые будут использовать выходное устройство Хотя внешне RPD выглядит как глухая заготовка, на самом деле она имеет усиление внутри, чтобы помочь установить выходное устройство. 0021

Конфигурации ручек для полых металлических дверей

Коммерческие полые металлические двери можно заказать различными способами: от отдельных дверей до пар дверей или даже плит. Вручение варьируется в зависимости от конфигурации полой металлической двери.

Пакет с одинарной полой металлической дверью обычно включает полую металлическую дверь со стальной дверной рамой, цилиндрическим замком и дверными петлями. Пакеты одинарных полых металлических дверей предлагаются в 4 различных типах направления: правостороннее реверсирование (RHR), левостороннее реверсирование (LHR), правостороннее (RH) или левостороннее (LH).

Парный пакет с полой металлической дверью или пакет с двойной металлической дверью, как правило, включает в себя две дверные панели (активную дверную панель и неактивную дверную панель), стальную дверную раму, цилиндрический замок и дверные петли. Парные пакеты с полыми металлическими дверями предлагаются в 4 различных исполнениях: правосторонний реверсивный активный (RHRA), левосторонний реверсивный активный (LHRA), правосторонний активный (RHA) и левосторонний активный (LHA).

Пуленепробиваемая металлическая межкомнатная дверь с несколькими окнами — оборудование безопасности Covenant

Распродажа

Распродажа

Первоначальная цена

3600,00 долларов США

—
Изначальная цена

5 900,00 долл. США

Первоначальная цена

3 600,00 долл. США

3 600,00 долл. США
—
$5 900,00

Текущая цена

$3600,00

| /

Сделано в США

12 месяцев гарантии

Артикул CSE-ATX-M-NL-3684-L1

от Covenant Security Equipment

Выберите вариант

36 дюймов (Ш) x 84 дюйма (В) / Уровень 1 / Без света — 3600 долларов США.

36 дюймов (Ш) x 84 дюйма (В) / Уровень 1 / Обзорная лампа — 4000 долларов США.

36 дюймов (Ш) x 84 дюйма (В) / Уровень 1 / Slim Light — 3900 долларов США.

36 дюймов (Ш) x 84 дюйма (В) / Уровень 1 / Полусвет — 4750,00 долларов США

36 дюймов (Ш) x 84 дюйма (В) / Уровень 1 / Двойной свет — 5 100 долларов США.

36 дюймов (Ш) x 84 дюйма (В) / Уровень 1 / Полный свет — 5 400 долларов США.

36 дюймов (Ш) x 84 дюйма (В) / Уровень 3 / Без света — 3850,00 долларов США

36 дюймов (Ш) x 84 дюйма (В) / Уровень 3 / View Light — 5 400,00 долларов США

36 дюймов (Ш) x 84 дюйма (В) / Уровень 3 / Slim Light — 4300 долларов США.

36 дюймов (Ш) x 84 дюйма (В) / Уровень 3 / Полулегкий — 5 250,00 долларов США

36 дюймов (Ш) x 84 дюйма (В) / Уровень 3 / Двойной свет — $5,900.00

36 дюймов (Ш) x 84 дюйма (В) / Уровень 3 / Полный свет — 5 900 долларов США.

36 дюймов (Ш) x 84 дюйма (В)

1-й уровень

Уровень 3

Нет света

Просмотреть свет

Тонкий свет

Полулегкий

Двойной свет

Полный свет

Набор замков

Набор замков

Пожалуйста, выберите одинНе установленный набор замковУстановлен набор замков Falcon T581 с отделкой Satin Chrome (+200,00 долл.
