Межкомнатные двери стандартные размеры с коробкой и размер дверного проема

Установка межкомнатных дверей – заключительный этап ремонта в любом помещении. При выборе необходимой конструкции у многих часто возникают проблемы, связанные с размерами двери и ее проема. Если в помещении стандартные размеры дверного проема, то монтаж готовой конструкции с коробкой не составит особого труда. Главное – вымерять все параметры с максимальной точностью и правильно осуществить установку.

Стандартные размеры дверей

Когда появляется необходимость в замене дверей, то одной из важнейших задач является определение параметров двери и проема. Безусловно, мало кому понравится, когда приобретенный экземпляр не подойдет по размерам в дверной проем. В связи с этим перед ее приобретением следует тщательно вымерять высоту, ширину и толщину дверного проема для последующей установки.

Типовые размеры дверей

В настоящее время общих стандартов для производителей нет, но существует некоторый диапазон, который принимают за стандарт. В зависимости от целевого направления межкомнатной перегородки, размеры могут изменяться. Так, в ванной и туалете параметры могут быть 500 х 1900, 600 х 1900 или 600 х 2000. Такие двери называют сантехническими.

А многие межкомнатные двери имеют следующие параметры:

• Высота – 2000 мм.
• Ширина – 600, 700 или 800 мм.

Между тем многие производители предлагают экземпляры, ширина которых 550 мм, а высота – 1900 мм.

Внимание! Неправильный расчет параметров межкомнатных дверей может привести к тому, что дверная коробка не поместится в проеме. Его придется расширять, что потребует дополнительных сил и денежных вливаний.

Преимущества дверей стандартного размера

1. Стандартные параметры дают возможность произвести монтаж с небольшими затратами сил за маленький временной интервал.
2. Осуществить установку можно самостоятельно.
3. Стоимость обычных межкомнатных дверей на порядок ниже нестандартных.
4. Огромный выбор продукции.

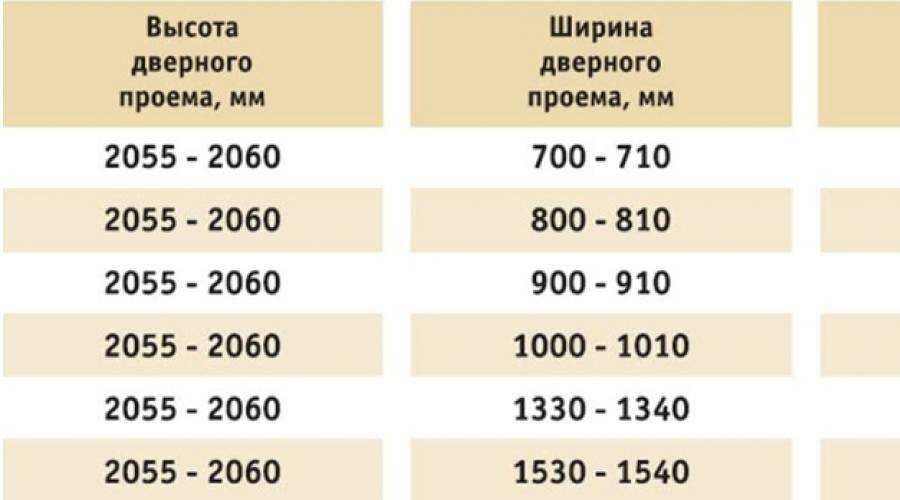

Стандартный проем для межкомнатной двери

В строительстве широко применяют типовые стандарты дверных проемов для различных комнат помещения.

• Кухня: ширина – 0,7 м, высота – 2 м, глубина – 7 см.
• Комната: 0,55–0,6 м/2 м/7–20 см.
• Гостиная: ширина проема – 1,2 м, глубина 7–20.
• Санузел: 0,55–0,6 м/2 м/5–7 см.

Виды межкомнатных дверей

Если дверной проем необычного размера, то придется изготовить конструкции по индивидуальному заказу. Стоимость таких услуг выше, но и конечный результат того стоит.

Размеры межкомнатных дверей с коробкой

Коробка – П-образная конструкция, которая собирается из трех составляющих. Важно, чтобы ее размер идеально подходил к проему двери. Если размер межкомнатной двери окажется больше проема, то его придется расширять. В случае если коробка занимает не все пространство проема, то понадобится запенивать часть проема или применять доборы и прочие материалы.

Идеальным вариантом станет подбор нужного размера коробки либо индивидуальный заказ. Бюджетный вариант – двери из МДФ. Они не только сэкономят деньги, но прекрасно впишутся в любой интерьер.

Размеры двухстворчатых межкомнатных дверей

Обычно размеры двухстворчатых дверей составляют от 100 до 180 см, а высота около 2 м. Они бывают двух типов:

1. Распашные.
2. Раздвижные.

Распашные одностворчатые двери

  Зачастую габариты раздвижных дверей не подходят по ширине проемов, когда производят замену старых типов на новые.

Совет. В этом случае необходимо сделать заказ по индивидуальному проекту. Предварительно нужно вымерять все параметры и создать эскиз.

Размер дверной коробки межкомнатной двери

Подобрав нужный размер коробки двери, вы ускорите процесс установки. Изначально коробку сколачивают на полу, а затем вставляют в дверной проем и проверяют на габаритность. Если размер коробки меньше проема, то ее можно быстро и легко установить. Она фиксируется клиньями и строительной монтажной пеной. Только после этих манипуляций устанавливают наличники, которые замаскируют место контакта конструкции со стеной.

Внимание! Обратите внимание на толщину дверной коробки при покупке. Она варьируется от 7,5 до 11 см. Все зависит от толщины стены.

При толщине 750 мм коробка должна быть не меньше 108 см. В случае недостаточной толщины коробки следует использовать планки добора, которые помогут увеличить ее до нужных параметров.

Дверные проемы – важные составляющие любого помещения, от их параметров зависит удобство перемещения. Все размеры дверей и проемов регламентируют ГОСТ и СНиП. Точный замер – залог успешной установки межкомнатных дверей и возможность эксплуатации в течение длительного промежутка времени. Гораздо проще подобрать конструкцию подходящего размера, нежели проводить работу по изменению параметров проема.

Как правильно замерять дверной проем перед покупкой двери: видео

Какая бывает высота двери и ширина двери

Определение размеров межкомнатных дверей необходимо для более точного и правильного подгона полотна. При выборе конструкций следует учитывать тип постройки и конкретное помещение в доме, поскольку для каждой комнаты существуют свои определенные стандарты.

Какие размеры стандартных дверей

Производители изготавливают двери общепринятых стандартов. Таким образом, высота классического полотна составляет 200 см. при этом ширина может несколько варьироваться – 60, 70 или 80 см в зависимости от ширины проема и типа помещения.

Двери в жилые комнаты

Конструкции для жилых комнат подбираются, исходя из ширины проема, которая может быть разной в зависимости от постройки. Ширина проемов в этом случае будет стандартной – 80 см. Однако встречаются как более узкие, так и более широкие варианты (70 или 90 см).

При выборе двери следует учитывать наличие порогов, толщину стен, декоративные элементы. Стоечный профиль также является обязательным атрибутом дверей в жилые комнаты. Это позволит избежать перекосов и проседания конструкции.

Двери для кухни

Стандартный размер проемов для кухни также могут варьироваться. Наиболее часто встречаются варианты на 765 или 785 мм. В этом случае следует подбирать полотна с размерами 70 см. Оставшееся пространство необходимо для отделки, установки коробки и других вспомогательных элементов.

Такие узкие габариты проемов необходимы для расширения других жилых помещений.

Двери для санузлов

Конструкции для туалета и ванны должны быть на 10 см меньше, чем полотна для кухни. Их стандартный размер составляет 60 см. Для некоторых старых постройках (хрущевках) изготавливаются и более узкие варианты (55 см).

Дверной проем в этом случае должен быть 685 или 665 мм в зависимости от устанавливаемой конструкции.

Производитель бытовой техники учитывают такие стандарты и стараются выпускать соответствующих размеров сантехнику, чтобы она без проблем могла войти в помещение.

Двухстворчатые модели

Двухстворчатые модели выпускаются различных размеров. Их ширина варьируется от 120 до 150 см. при этом высота составляет 200-210 см. при наличии высоких потолков данный параметр можно несколько увеличить.

Конструкции из двух створок лучше всего устанавливать в больших и просторных помещениях – гостиных, залах.

Какой размер межкомнатных дверей с коробкой

Конструкции вместе с коробкой имеют большие размеры. Чем само отдельно взятое полотно. Габариты включают в себя ширину, длину, высоту вместе с дополнительными элементами, а также вес изделия.

Размеры полотен вместе с дверным коробом будут на 10-15 см больше. Самой конструкции. Это касается ширины, длины и высоты. Если полотно 90 см, то вместе с коробкой общий размер (по длине) конструкции составит 100-105 см.

Как рассчитать, подойдет ли дверь в проем

Габариты двери вместе с коробкой должны полностью совпадать с размерами проемов. Чтобы правильно рассчитать параметры полотен, необходимо произвести замеры проема. При этом следует учитывать, что между стенами и конструкцией должно оставаться некоторое пространство, необходимое для технологических зазоров.

Расчет параметров:

• Высота полотна. Стандартные модели выпускаются с высотой 200 см. Могут быть и другие варианты (на 10 см больше или меньше). Для расчета следует измерить высоту проема и отнять от низа и верха по несколько сантиметров, которые пригодятся для установки планок или порожка.
• ·Ширина двери. Для начала необходимо измерить ширину проема в 3-х местах – сверху, снизу и посередине. Затем от каждой стороны следует отнять по 3-4 см (технологические зазоры).
• Толщина конструкции. От данного параметра зависит масса конструкции. Рассчитывается с учетом толщины стен. Слишком толстая конструкция не впишется в дверной проем и будет выделяться из него. Дефект при более узких полотнах можно устранить с помощью доборов и планок.

Перед покупкой дверей следует произвести все замеры, после чего только обращаются к изготовителю. Также можно пригласить специалистов, которые произведут все замеры и изготовят необходимый вариант.

Когда нужно делать нестандартную высоту дверей

Нестандартная высота проемов требует нестандартного решения. При этом высокими считаются проемы более 2,15 м. В этом случае следует заказать специальную модель, которая идеально подойдет к проему и впишется в общий интерьер.

При более низкой высоте проема можно подогнать размеры готового полотна самостоятельно. Однако такой вариант является крайне радикальным и требует высокого профессионализма.

FAQ

Какой проем оставлять под дверь 70 см?

В зависимости от конфигурации проема и необходимости установки дополнительных элементов (планок, доборов). Размеры варьируются от 750 до 780 мм.

Какая должна быть высота дверного проема?

Примерно на 6-7 см выше, чем само полотно.

Какой должен быть проем для двери 90 см?

От 98 до 100 см, то есть примерно на 10 см больше ширины двери.

Какая стандартная высота межкомнатных дверей?

Стандарт – 200 см. допускаются варианты от 190 до 210 см.

Какая должна быть толщина межкомнатных дверей?

Установленным стандартом является толщина 40 мм.

Сколько сантиметров стандартная дверная коробка?

Толщина – от 2-х до 4-х см, ширина – 70-80 см, высота – 200-210 см.

Как рассчитать размер коробки для двери?

Измерить ширину проема и отнять от каждой стороны по 3-4 см. измерить высоту проема и
также отнять по 3-4 см от верха и низа.
