Конструкция дюбеля и его назначение

Так только кажется, что подобрать саморез к дюбелю просто, как оказалось, некоторые даже не знают, что саморез нельзя просто так вкрутить в бетон или кирпич, поскольку он не вкрутится в такой твердый и плотный материал. Просто просверлить отверстие и вкрутить туда саморез тоже не получится – он просто не будет держаться. Так что в любом случае для бетонных или кирпичных стен саморезы придется закручивать с использованием дюбелей.

Самые популярные дюбели сейчас делают из пропилена, но есть еще металлическое дюбели – самые надежные, и дюбели из дерева – простейшие и устаревшие, но все еще пригодные для работы, если ничего более современного под рукой нет.

Каждый дюбель, кроме деревянного, имеет усы, ребра или специальные пластинки, которые не дают дюбелю выскочить через просверленное отверстие. В металлических дюбелях (анкерах) роль распорки выполняет конусообразные гайки, которые при затягивании расширяют дюбель.

Как подобрать так, чтобы саморез держался крепко?

При подборе инструментов нужно ориентироваться на предполагаемую нагрузку на дюбель. Чем больше нагрузка, тем дюбель должен быть большей длины и диаметра. Материал стены, пола или потолка, в котором будет сверлиться отверстие, тоже играет роль – чем плотнее материал, тем большую нагрузку выдержит дюбель.

Именно под диаметр дюбеля подбирается диаметр сверла. Некоторые засверливаются буром в 10 мм для дюбелей 8 мм, утверждая, что так дюбели проще вставлять в отверстие, а их все равно разопрет при закручивании самореза. Так делать нельзя – потом дюбель может выпасть из стены при большой нагрузке, и, если его резко дернуть на себя. Глубина отверстия должна быть чуть больше, чем длина дюбеля.

Обычно, диаметр самореза или шурупа в среднем подбирается на 4 мм меньше, чем диаметр дюбеля, но все индивидуально, лучше ориентироваться по специальной таблице ниже. Чем меньше диаметр дюбеля, тем меньше от условных 4 мм будет разница в диаметре самореза.

Кроме диаметра самореза, очень важно подобрать и правильную длину для самореза. Прикрепляемый материал может иметь разную толщину, поэтому и длина самореза должна соответствовать. Саморез должен быть достаточно длинным, чтобы дюбель раскрылся плотно и зафиксировался, при этом длина самореза должна быть достаточна для толщины прикрепляемого материала.

Определяется необходимая длина самореза просто – к дюбелю прибавляем толщину поверхности, и получаем минимально необходимую нам длину дюбеля.

Не забываем, что использование слишком коротких дюбелей неприемлемо при высоких предполагаемых нагрузках! Длина дюбеля должна подбираться не только в соответствии с нагрузкой, но и с толщиной прикрепляемого материала. Лучше взять дюбель длиннее, зато будет запас прочности.

Для справки, толщина материала, который предполагается прикрепить саморезом, не должна превышать 60% длины дюбеля в стенах из плотных материалов, вроде бетона, и 35% в рыхлых материалах.

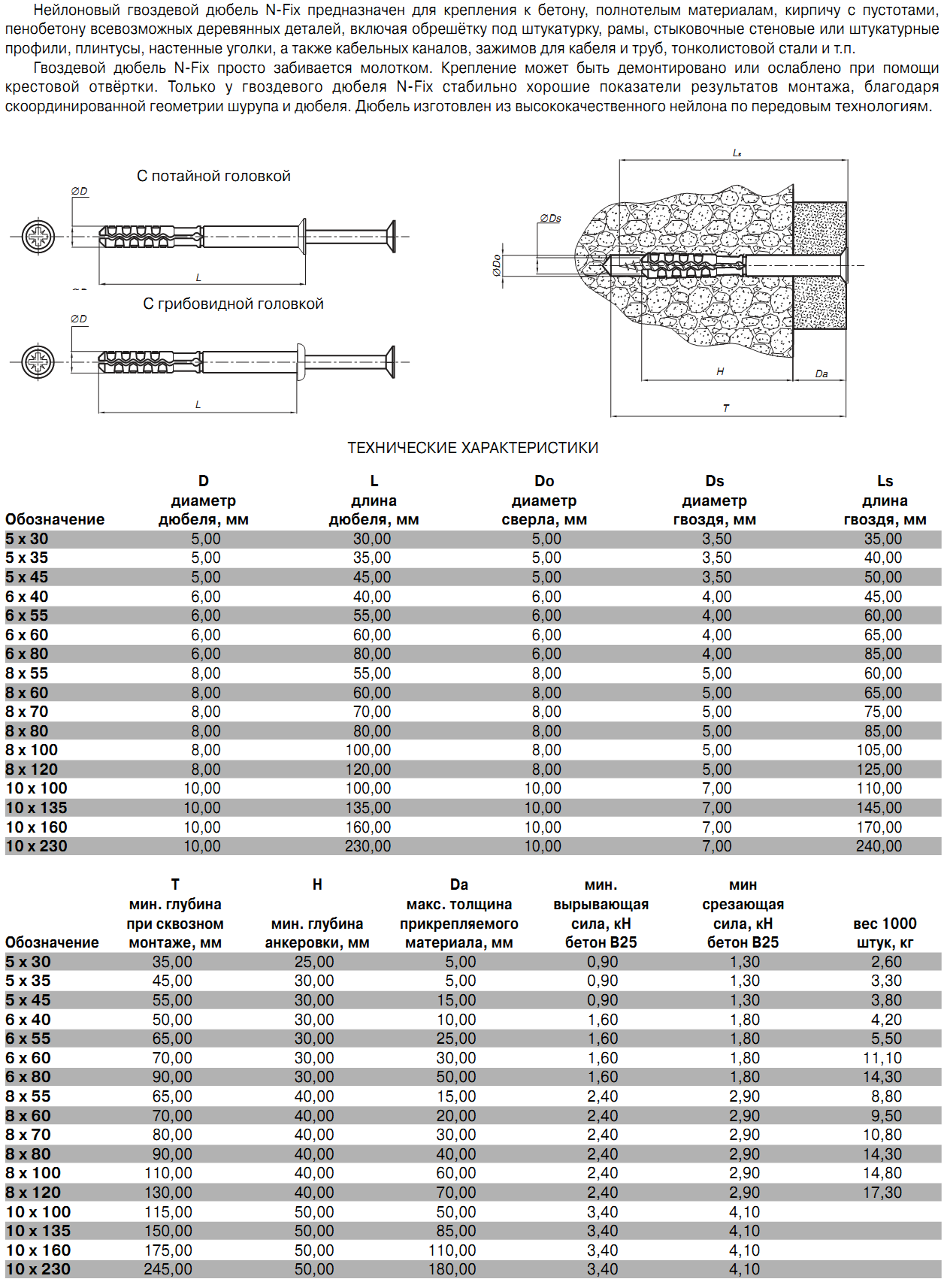

Таблица соответствия саморезов и дюбелей

Как подобрать шуруп к дюбелю

Время прочтения статьи: 15 минут

Автор статьи: pkmetiz. ru

Содержание

• 1 Материал изготовления дюбелей
• 2 Как выбрать дюбель правильно
• 3 Классификация шурупов
• 4 Таблица подбора дюбеля

Одним из наиболее распространенных видов сложносоставного крепежа является комбинация дюбель-шуруп. Она применяется для крепления различных деталей, предметов, элементов конструкций к поверхностям твердых строительных материалов — бетона, кирпича, стеновых блоков, природного камня. Узел крепления состоит из двух элементов — пластикового или металлического дюбеля, который вставляется в заранее просверленное в основании отверстие, и шурупа, вкручиваемого в дюбель. При вкручивании шурупа происходит распирание боковин дюбеля, возникает сила трения между его наружной поверхностью и поверхностью стенок отверстия. В результате крепеж надежно удерживается в отверстии, выдерживая значительные эксплуатационные нагрузки.

Правильное использование этого способа крепления позволяет получать надежные соединения с большим сроком службы. Одно из главных условий состоит в правильном подборе элементов крепежа, которые должны быть совместимы друг с другом и подходить под конкретные условия использования. Например, перед выполнением работ нужно определиться какой шуруп использовать для дюбеля 8 мм, под дюбель 6 мм или под другой используемый типоразмер.

Материал изготовления дюбелей

Большинство дюбелей сейчас изготавливается из полимерных материалов. Это объясняется их низкой стоимостью и достаточно хорошими эксплуатационными качествами.

Основными материалами для производства дюбелей являются:

• Полиэтилен. Материал легко деформируется, не разрушаясь при этом. Характеризуется малым весом и повышенной химической стойкостью. Выдерживает отрицательные температуры до −40 °C. Минус полиэтилена состоит в том, что со временем он растрескивается и теряет эксплуатационные качества.
• Полипропилен. Отличается значительной твердостью, устойчивостью к износу и повышенным температурам. Из-за слабой морозостойкости материала применение фиксаторов из полипропилена ограничено установкой внутри помещений. При эксплуатации пробки могут растрескиваться, особенно при воздействии температурных перепадов.
• Полиамид (нейлон). Пластик с повышенной устойчивостью к износу и механическим воздействиям. Наиболее распространенный материал для изготовления дюбелей. Фиксаторы из нейлона отличаются прочностью и служат дольше по сравнению с крепежом из других видов пластика.

Помимо пластика, дюбели делают и из металла. В том числе выпускают крепеж из оцинкованной углеродистой стали, нержавейки, латуни. Металлический дюбельный крепеж отличается более высокой прочностью и жесткостью, что позволяет выдерживать повышенные эксплуатационные нагрузки. Однако металл уступает пластику в способности к деформации без разрушения. Кроме того, металлические дюбели стоят существенно дороже.

Как выбрать дюбель правильно

Чтобы определить, какой дюбель выбрать под 8 шуруп, необходимо учитывать не только размерные характеристики крепежа, но и его конструкцию, которая определяет область применения крепежа. Выпускаются разные типы дюбельных элементов по конструкции.

Основными можно назвать следующие виды дюбелей:

• Полипропиленовый универсальный. При вкручивании шурупа дюбельный материал наматывается на него. Хорошо подходит для работы с разными материалами, включая кирпич, бетон, натуральный камень.
• Распорный универсальный. Тоже производится из полипропилена. Имеет распорки, которые раздвигаются при вкручивании шурупа, удерживая деталь внутри отверстия.
• Нейлоновый. Подходит для работы с любыми материалами. Надежно удерживается в отверстии при помощи специальных распорных усиков.

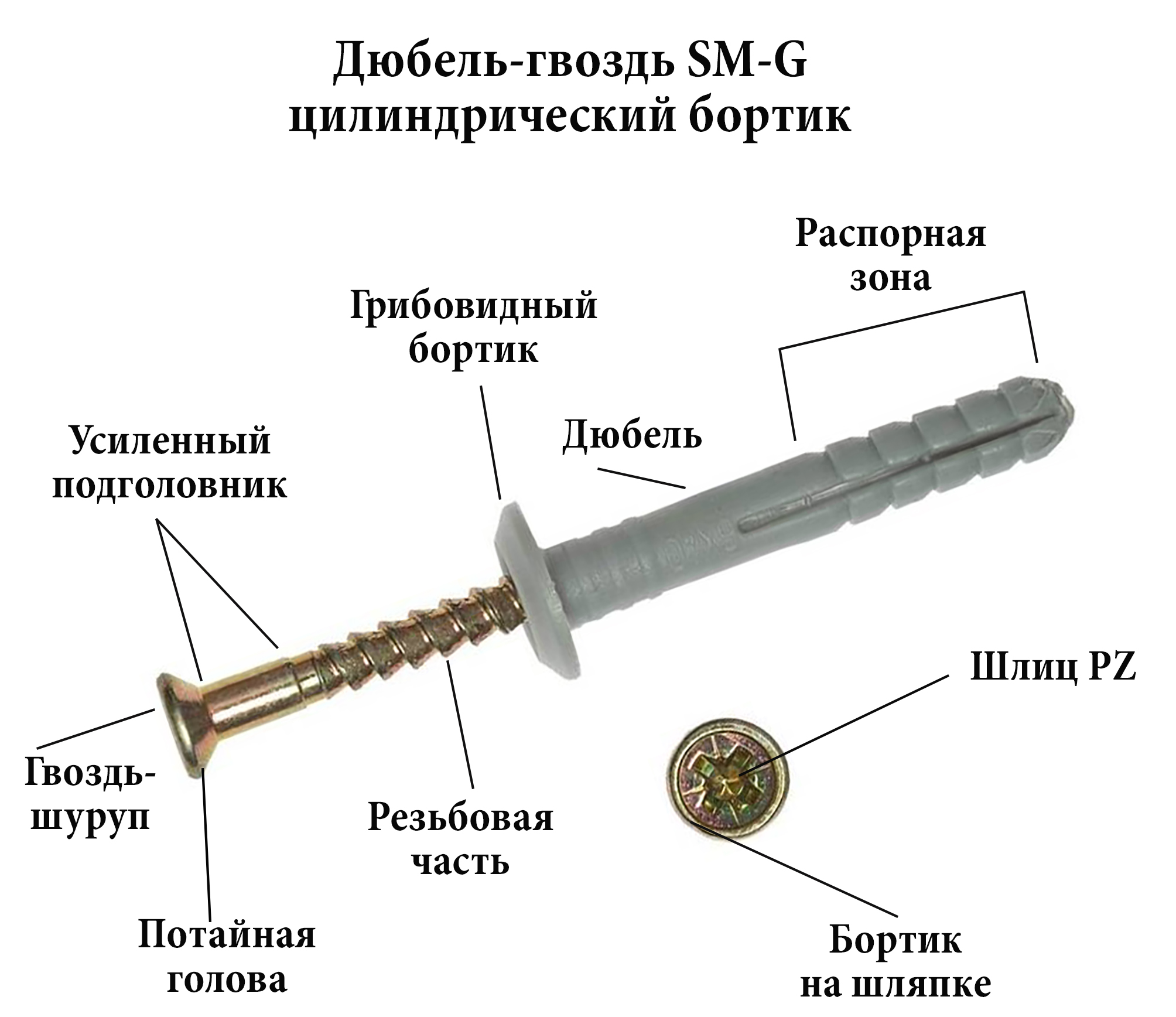

• Дюбель-гвоздь. Пробка из полирпилена или нейлона со стальным забивным гвоздем. Позволяет быстро выполнять крепление профильных элементов, обрешеток, листовых, плитных материалов.
• Для гипсокартона. Может изготавливаться из пластика или из металла. Металлические элементы не требуют предварительного сверления для установки.
• Дюбель-бабочка. Также применяется для монтажа в гипсокартон и разные пустотелые материалы.
• Дюбель-зонтик (грибок). Имеет круглую шляпку значительного диаметра с перфорацией. Применяется для обшивки стен теплоизоляционными материалами — пенополистиролом, минеральной ватой и т. д.
• Юстировочный. Применяется для монтажа конструкций обрешетки. Конструкция крепежного элемента предусматривает возможность юстировки — регулировки высоты крепления относительно поверхности основы.
• Дюбель-хомут. Изготавливается из нейлона, в форме петли с удлиненными ножками, которые вставляются в монтажное отверстие. Используется для открытой прокладки кабеля по поверхности стены или плиты перекрытия.

При комплектации монтажного узла необходимо подобрать диаметр и длину как дюбеля, так и самореза, а также глубину просверливаемого отверстия. В первую очередь подбирается дюбель по диаметру и длине. Чем больше размер детали, тем большую нагрузку выдерживает крепеж. При небольших нагрузках можно использовать фиксаторы малых диаметров — 4 мм и 5 мм. Дюбели диаметром 6 мм, 8 мм подходят для средних нагрузок, диаметром 1 мм и 12 мм можно использовать при значительных эксплуатационных нагрузках. Для сильно нагруженных монтажных узлов применяют дюбельные элементы диаметром 14 мм и 16 мм.

Кроме этого, нужно выбрать, каким сверлом сверлить монтажное отверстие. Сверло подбирается в соответствии с типоразмером дюбеля — их номера должны совпадать. Важно, чтобы пробка достаточно туго погружалась в отверстие, дабы обеспечить надежность крепления, исключить прокручивание и выпадение дюбеля. При выполнении отверстий большого диаметра в бетоне, кирпиче и других материалах рекомендуется первоначально работать сверлом меньшего диаметра с ударным режимом. После этого отверстие рассверливается до нужного диаметра сверлом штатного размера без ударного режима.

Классификация шурупов

Ключевое значение для формирования надежного и устойчивого соединения имеет правильный подбор шурупа. Для монтажа, как правило, используются шурупы или саморезы с потайной, полупотайной головкой. Реже применяют метизы с полукруглой или шестигранной головкой. Вид головки подбирается исходя из типа и конструктивных особенностей деталей, закрепляемых на поверхности основания.
Ключевым параметром при выборе является диаметр шурупа, который подбирается в зависимости от диаметра дюбельного элемента. Если выбрать метиз меньшего размера, он не сможет достаточно распереть дюбель при вкручивании, что не позволит создать надежно соединение. Слишком толстый саморез просто не получится вкрутить.

Подбор диметров выполняется следующим образом:

• Для дюбельного элемента 4 мм — шуруп 2 мм.
• Под дюбель 5 мм — саморез от 2 мм до 3 мм.
• Под дюбель 6 мм — саморез от 3,5 мм до 4,5 мм.
• В дюбель 8 мм принимают шуруп от 4,5 мм до 5,5 мм.
• В дюбель 10 нужен шуруп от 5,5 мм до 6,5 мм.
• Под дюбель 12 мм — шуруп от 6,5 мм до 8,5 мм.
• Для дюбелей 14 мм подбирается саморез диаметром от 0,5 мм до 10,5 мм.
• Для дюбельных элементов диаметром 16 мм используются саморезы диаметром от 10,5 мм до 12,5 мм.

Важно подобрать длину устанавливаемого самореза. При вкручивании недостаточно длинного метиза дюбель не будет раскрыт полностью. В результате он не зафиксируется надежно в монтажном отверстии, будет проворачиваться. В этом случае соединение не будет надежным и не выдержит эксплуатационных нагрузок.
Для правильного подбора размера необходимо взять длину устанавливаемого дюбеля и прибавить к ней толщину прикрепляемой детали. В результате получается минимально необходимая длина шурупа. Она может быть и больше, однако в этом случае важно просверлить отверстие на соответствующую глубину. Необходимо учитывать ограничения по толщине прикрепляемых деталей в зависимости. При выполнении монтажа на плотном основании этот размер не должен быть более 60% от длины дюбеля. При работе по рыхлым основаниям ограничение составляет 35%.

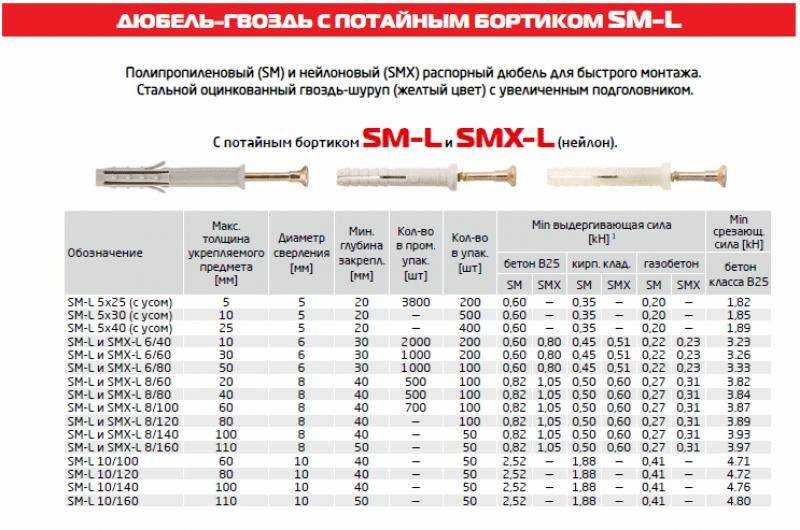

Таблица подбора дюбеля

Правильно подобрать шуруп к дюбелю определенных размеров, определить необходимые параметры монтажного отверстия поможет специальная таблица.

Самонарезающие винты с шестигранной головкой и шайбой

Самонарезающие винты с шестигранной головкой и шайбой — диаметр №14
– Винты и болты. com
Перейти к содержанию

Главная

»
Самонарезающие винты с шестигранной головкой и шайбой — диаметр № 14

Перейти к информации о продукте

Артикул: PN 03296

Обычная цена

19,83 $

Наименование предмета
Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 3/4 дюйма — (коробка из 100 шт.)

Самонарезающие винты с шестигранной головкой под шайбу — # 14 X 1 «- (коробка из 100 шт.)

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 1-1/2 дюйма — (коробка из 100 шт.)

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 2 дюйма — (коробка из 100 шт.)

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 2-1/2 дюйма — (коробка из 100 шт.)

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 3 дюйма — (коробка из 100 шт.)

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 3/4 дюйма — (4000 шт. в упаковке)

Самосверлящие винты с шестигранной головкой и шайбой — # 14 X 1 «- (коробка из 3000)

Самонарезающие винты с шестигранной головкой и шайбой — № 14 X 1-1/4 дюйма — (коробка 2000 г. )

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 1-1/2 дюйма — (коробка 2000 г.)

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 2 дюйма — (коробка из 1500 шт.)

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 3/4 дюйма — (250 шт. в упаковке)

Самонарезающие винты с шестигранной головкой под шайбу — # 14 X 1 «- (250 шт. в упаковке)

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 1-1/2 дюйма — (250 шт. в упаковке)

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 3/4 дюйма — (35 шт. в упаковке)

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 1 «- (30 шт. в упаковке)

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 1-1/2 дюйма — (20 шт. в упаковке)

Саморезы с шестигранной головкой и шайбой — # 14 X 2 дюйма — (20 шт. в упаковке)

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 2-1/2 дюйма — (20 шт. в упаковке)

Самосверлящие винты с шестигранной головкой и шайбой — # 14 X 3 «- (коробка из 15)

Варианты продукта

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 3/4 дюйма — (коробка из 100 шт. )
— 19,83 доллара США

Самонарезающие винты с шестигранной головкой под шайбу — # 14 X 1 «- (коробка из 100 шт.)
— 22,16 доллара США

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 1-1/2 дюйма — (коробка из 100 шт.)
— 27,98 долларов США

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 2 дюйма — (коробка из 100 шт.)
— 34,44 доллара США

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 2-1/2 дюйма — (коробка из 100 шт.)
— 37,28 долларов США

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 3 дюйма — (коробка из 100 шт.)
— 45,20 долларов США

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 3/4 дюйма — (4000 шт. в упаковке)
— 222,17 доллара США

Самосверлящие винты с шестигранной головкой и шайбой — # 14 X 1 «- (коробка из 3000)
— $184,18

Самонарезающие винты с шестигранной головкой и шайбой — № 14 X 1-1/4 дюйма — (коробка 2000 г.)
— $130,04

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 1-1/2 дюйма — (коробка 2000 г. )
— $140,44

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 2 дюйма — (коробка из 1500 шт.)
— $127,52

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 3/4 дюйма — (250 шт. в упаковке)
— 40,65 долларов США

Самонарезающие винты с шестигранной головкой под шайбу — # 14 X 1 «- (250 шт. в упаковке)
— 46,36 долларов США

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 1-1/2 дюйма — (250 шт. в упаковке)
— 51,9 долл. США6

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 3/4 дюйма — (35 шт. в упаковке)
— 6,48 долл. США

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 1 «- (30 шт. в упаковке)
— 6,48 долл. США

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 1-1/2 дюйма — (20 шт. в упаковке)
— 6,48 долл. США

Саморезы с шестигранной головкой и шайбой — # 14 X 2 дюйма — (20 шт. в упаковке)
— 6,48 долл. США

Самонарезающие винты с шестигранной головкой и шайбой — # 14 X 2-1/2 дюйма — (20 шт. в упаковке)
— 6,48 долл. США

Самосверлящие винты с шестигранной головкой и шайбой — # 14 X 3 «- (коробка из 15)
— 6,48 долл. США

Количество

Как вытащить металлический и пластиковый дюбель и анкер из бетонной стены

Состав:

• Пластиковые дюбеля
• Пластиковые для газобетона
• Металлические
• Молли
• Снятие дюбеля для строительного пистолета
• Как снять анкер
• Если болт заржавел
• Если болт сломан или слот сломан
• При неправильной установке втулки

Дюбели и анкеры применяются как на плотных, таких как бетон, так и на рыхлых (таких как газобетон) поверхностях. Их основная задача – повысить надежность крепления шпилек, болтов, саморезов и т. д. Чтобы их легко извлечь, достаточно знать несколько секретов.

Пластиковые дюбели

Наиболее популярные сегодня дюбели из пластика, нейлона или другого мягкого эластичного материала. Они выпускаются с разным профилем, разной глубиной «шипов», лучшие варианты имеют «усы», фиксирующие втулку в стене.

Такие дюбели просто выкручиваются крепким штопором:

1. Выкручиваем шуруп или шуруп, который был вставлен в дюбель.
2. Поверните штопор по часовой стрелке, чтобы кончик на конце надежно вошел в пластиковый штифт.
3. Продолжая вращать, тянуть на себя (иногда приходится дополнительно раскачивать инструмент и дюбель).
4. Рукав выходит из стены, не ломая ее.

Пластик для газобетона

Для этого капризного и хрупкого материала категорически не подходят обычные дюбели – нужны те, у которых площадь контакта больше. Обычно это достигается за счет «лопастей», идущих по спирали по рукаву. Для демонтажа дюбеля типа F ischer для газобетона нужно как обычно: скрутить, потянуть и аккуратно ослабить.

Металлический

Металлический дюбель также называют анкерным или анкерным дюбелем. Разница не так велика: оба крепежа имеют гильзу/гильзу из металла и имеющую 3 «лепестка», которые раскрываются и выполняют роль анкера в стене. Разрывной элемент либо обычный шнек, либо специальный, с литым или съемным конусом – это самые распространенные варианты.

Отличие в основном в том, что дюбель цепляется по всей длине, имеет шипы, усы и т.п. по всей длине втулки, а анкером принято называть гладкую втулку с открытым концом.

Как снять самую простую распорную заглушку:

1. Выбить или удалить болт или винт.
2. Кромку зацепить пассатижами, пассатижами и т.п.
3. Упереть инструмент в стену, а если покрытие хрупкое, например, плитка, в подставку (обычно мастера берут молоток).
4. Раскачивание, растяжка.

Молли

Металлические дюбели Молли сжимаются шурупом или специальными плоскогубцами так, чтобы середина сплющивалась и выкладывалась в виде лепестков. Это позволяет максимально распределить нагрузку и повысить прочность креплений на пустотелых стенах (например, на пустотелом кирпиче, на гипсокартонных стенах), но это также делает невозможным демонтаж. При отпускании и нажатии винта «лепестки» не выпрямляются полностью и рвутся пополам.

Снятие дюбеля для строительного пистолета

Если посмотреть на крепления советских времен, то почти наверняка там использовались дюбели, напоминающие гвоздь с приваренной к ним шайбой. Их устанавливают сегодня, строительным пистолетом, но только в тех местах, где их демонтаж не предполагается. Ни дверь, ни окно, ни батарея, ни сантехническое оборудование не должны быть оснащены такими: сегодня все эти элементы обстановки считаются заменимыми.

Тем не менее. Как снять такой дюбель? Используются три подхода:

1. Ударить по голове 2–4 раза со средней силой (это вдавит шпунт на место и он потеряет цепкость), затем захватите голову и раскачайте ее, вытащите.
2. Предварительно нагрейте приспособление горелкой и дайте ему остыть (он будет расширять и расширять бетон, а затем вернется к своим прежним размерам) и вытащите его.
3. Введите сверло 6 как можно ближе к дюбелю, затем зажмите узким инструментом («ломом» или подобным) под колпачок и вбейте штифт в соседний паз.

Как снять анкер

Обычно в анкер вставляется не винт или болт, а шпилька (тот же болт, только без колпачка) или крюк. В анкера рамы ввернут болт, на нижнем конце которого с помощью резьбы удерживается разрывной элемент.

Вообще якорь вытаскивается пассатижами:

1. Снять гайку.
2. Ударьте молотком по шпильке и глубоко вставьте ее в отверстие.
3. Возьмите втулку плоскогубцами и выньте ее.

Анкер рамы:

1. Снимите болт.
2. С помощью пассатижей или пассатижей снимите анкерную втулку.
3. Вставьте болт в освободившееся отверстие и поверните по часовой стрелке, чтобы насадить клин на болт.
4. Извлеките оба элемента.

Если болт заржавел

Если не получается снять болт из-за того, что он окислился, нужно попробовать его реанимировать. Для этого детали хорошо смачивают преобразователем ржавчины, керосином или WD-40. Оставить на время, указанное на упаковке, или дольше (до полдня). За это время должны уйти оксиды. После очистки болта нужно попробовать снять гайку или открутить болт.

Важно
При раскручивании ржавой конструкции нужно быть предельно осторожным, чтобы не сломать шпильку/винт.

Если болт сломан или прорезь сломана

Если затянуть болт, винт или шуруп слишком быстро или неподходящей отверткой, то легко сорвать канавки для него. Реже, но бывает, что головка отрывается полностью или частично — в частности, при неудачной попытке вытащить анкер шпангоута без снятия конусного «анкера».

Для извлечения сломанного самореза или болта просверлите его и вбейте в него отбойник (экстрактор: клиновидный винт с левой резьбой), закрепленный в дрели, отвертке или пассатижах. Затем вся конструкция вращается против часовой стрелки.

Важно
Никогда не пытайтесь сверлить дюбеля строительным пистолетом. Они изготовлены из особо прочной и закаленной стали — вы сломаете сверло и рискуете пораниться осколками. Попробуйте выбить такой дюбель или нагреть его.

Если втулка установлена ​​неправильно

Наиболее распространенная проблема с анкерными дюбелями заключается в том, что их невозможно зацепить за край ни пассатижами, ни даже плоскогубцами. Чтобы этого избежать, достаточно правильно установить анкер: оставив над уровнем стены не менее 2 мм. Этой длины достаточно, чтобы подобрать рукав, но он легко закрывается гипсом или любым профилем.

Что делать, если невозможно зацепить рукав:

1. Вкрутите саморез между втулкой и шпилькой и вытащите его, возможно захватив и шпильку.
2. Удалите или протолкните шпильку/болт, забейте саморез или другой инструмент между стеной и втулкой, оторвав и загнув уголок анкера. После этого стяните получившийся металлический уголок.
3. Просверлите верхний слой стены вокруг дюбеля, чтобы освободить край втулки.

В крайнем случае анкер разрезается циркулярной пилой и его части вынимаются отдельно.
